Ракета Р-500 – 9М728 (комплекс Искандер-К)

Основные характеристики

Назначение комплекса

Предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия.
Наиболее вероятные цели:

• средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия)
• средства противоракетной и противовоздушной обороны
• самолёты и вертолёты на аэродромах
• командные пункты и узлы связи
• важнейшие объекты гражданской инфраструктуры

Состав комплекса

ТЗМ 9Т250-1 комплекса «Искандер-М» на генеральной репетиции Парада Победы-2010 в Москве.

В состав комплекса входят шесть типов машин (51 единица на ракетную бригаду):

• Самоходная пусковая установка (СПУ) (9П78-1) 12 шт. — предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет. Искандер может быть выполнен на основе специального колёсного шасси производства Минского завода колёсных тягачей (МЗКТ-7930). Полная масса 42 т, полезная нагрузка 19 т, скорость передвижения по шоссе/грунтовой дороге 70/40 км/ч, запас хода по топливу 1000 км. Расчёт 3 человека.
• Транспортно-заряжающая машина (ТЗМ) (9Т250 (9Т250Э)) 12 шт. — предназначена для транспортировки дополнительных двух ракет. Выполнена на шасси МЗКТ-7930, оснащена погрузочным краном. Полная боевая масса 40 т. Расчёт 2 человека.
• Командно-штабная машина (КШМ) (9С552) 11 шт. — предназначена для управления всем комплексом «Искандер». Выполнена на колёсном шасси КАМАЗ 43101. Радиостанция Р-168-100КАЕ «Акведук». Расчёт 4 человека. Характеристики КШМ:
• максимальная дальность радиосвязи на стоянке/на марше: 350/50 км
• время расчёта задания для ракет: до 10 с
• время передачи команд: до 15 с
• число каналов связи: до 16
• время развёртывания (свёртывания): до 30 минут
• время непрерывной работы: 48 часов
• Машина регламента и технического обслуживания (МРТО) — предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Выполнена на колёсном шасси КамАЗа. Масса 13,5 тонн, время развёртывания не превышает 20 минут, время автоматизированного цикла регламентной проверки бортовой аппаратуры ракеты — 18 минут, расчёт 2 человека.
• Пункт подготовки информации (ППИ) (9С920, КАМАЗ 43101) — предназначена для определения координаты цели и подготовки полётных заданий для ракет с последующей их передачей на СПУ. ППИ сопряжён со средствами разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолёта или БПЛА. Расчёт 2 человека.
• Машина жизнеобеспечения (МЖО) 14 шт. — предназначена для размещения, отдыха и приёма пищи боевых расчётов. Выполнена на колёсном шасси КАМАЗ 43118. Машина имеет в своем составе: отсек отдыха и отсек бытового обеспечения. Отсек отдыха имеет 6 спальных мест вагонного типа с откидными верхними лежаками, 2 рундука, встроенные шкафчики, открывающееся окно. Отсек бытового обеспечения имеет 2 рундука с сидениями, складной подъёмный стол, систему водоснабжения с баком на 300 литров, бачок для подогрева воды, насос для перекачки воды, систему слива, мойку, сушилку для одежды и обуви.
• Комплект арсенального оборудования и учебно-тренировочные средства.

Боевые характеристики

• Круговое вероятное отклонение: 10—30 м (в зависимости от применяемой системы наведения); 5-7 м («Искандер-М» с применением ракеты с корреляционной ГСН)
• Стартовая масса ракеты: 3 800 кг
• Масса боевой части: 480 кг
• Длина 7,2 м
• Диаметр 920 мм
• Скорость ракеты после начального участка траектории: 2 100 м/c
• Максимальные перегрузки в процессе полета – 20-30G (ракета маневрирует в полете как по высоте так и по направлению полета). Максимальная высота траектории – 50 км.
• Минимальная дальность поражения цели: 50 км
• Максимальная дальность поражения цели:
• 500 км Искандер-К (500 км с крылатой ракетой Р-500, по некоторым источникам до 700км)
• 280 км Искандер-Э (экспортный)
• Наведение: ИНС, ГЛОНАСС, Оптическая ГСН
• Время до пуска первой ракеты: 4—16 минут
• Интервал между запусками: 1 минута (для пусковой установки 9П78 с двумя ракетами)
• Температурный диапазон эксплуатации: от −50 °C до 50 °C
• Срок эксплуатации: 10 лет, в том числе 3 года в полевых условиях

Типы головных частей

В обычном снаряжении:

• кассетная с 54 осколочными боевыми элементами неконтактного подрыва (срабатывают на высоте около 10 м над поверхностью земли)
• кассетная с кумулятивными осколочными боевыми элементами
• кассетная с самоприцеливающимися боевыми элементами
• кассетная объёмно-детонирующего действия
• осколочно-фугасная (ОФБЧ)
• фугасно-зажигательная
• проникающая (ПрБЧ)
• специальная (ядерная)

Оснащение Вооруженных Сил ракетами

В конце 2014 года начальник Генерального Штаба Валерий Герасимов подвел итоги по модернизации армии за прошедший год. В части ракетного оснащения он отметил, что Россия получила тридцать восемь межконтинентальных баллистических ракет. Полки ПВО пополнились современными зенитными РК. Две бригады перевооружены на «Искандер-М».

Он рассказал и о поставках в военно-морской флот техники, а именно: субмарины «Новороссийск», подводного крейсера с крылатыми ракетами «Северодвинск», малых ракетных кораблей «Углич» и «Град Свияжск». Кроме того, совершенствуется система, которая предупреждает о ракетном нападении.

«Искандер-К»: следующий шаг…

В 2012 году испытания прошел еще один комплекс — «Искандер-К».

Он оснащен еще более точными, крылатыми ракетами, которые имеют небольшие несущие поверхности.

Фото 3. Ракетный комплекс «Искандер-К»: занял позицию

Благодаря атому появилась возможность стрельбы как по настильной траектории, так и по баллистической.

Две ракеты в залпе могут комплектоваться разными системами наведения, что сводит вероятность перехвата практически к нулю.

Комбинированное применение «Искандер-М» и «Искандер-К» дает суммарный эффект, противодействовать которому не может ни одна из существующих систем ПРО.

Разработки молодых ученых, получивших премию президента, существенно улучшили характеристики комплекса.

В частности, новые средства автоматизации и управления, созданные Алексеем Шатихиным, Виталием Даниленко из ЦНИИ автоматики и гидравлики и Георгием Васильевым из КБ машиностроения, позволили до минимума сократить время подготовки «Искандера-М» к работе и повысить его живучесть.

История разработки ракеты 9М729 SSC-X-8 «Новатор»

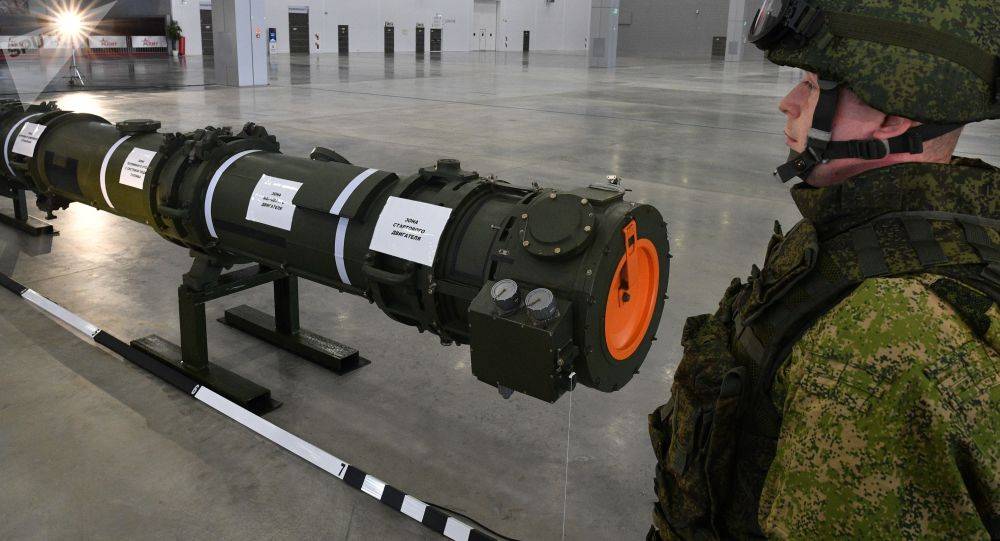

Крылатая ракета 9М729 «Новатор» фото

Разработка российской крылатой ракеты 9М729 «Новатор» началась в 2000-х годах. Ключевой целью её создания являлась необходимость получения тактической ракеты, способной эффективно наносить точные удары на дистанциях до 500 и более километров, что, по мнениям западных источников, свидетельствует о том, что Россия нарушала Договор о ликвидации ракет средней и малой дальности.

Фото: крылатая ракета 9М729 «Новатор»

Благодаря целой серии успешных испытаний, 9М729 ракета SSC-X-8  «Новатор» была принята на вооружение российской армии, однако этот факт привёл к тому, что Соединённые Штаты Америки заявили о нарушении Россией ДРСМД, и в начале февраля 2019 года начали процедуру выхода из Договора.

Операторы

Российская Федерация

ОТРК “Искандер” принят на вооружение в 2007 году. По состоянию на 2013 год ракетными комплексами “Искандер” оснащены следующие подразделения:

• 26-я ракетная бригада Западного военного округа (дислоцируется в г. Луга Ленинградской области). На вооружении бригады 12 пусковых установок 4 .
• 630-й отдельный ракетный дивизион 60-го учебного центра боевого применения ракетных войск сухопутных войск (дислоцируется на полигоне Капустин Яр, Астраханская область).

В ноябре 2005 года было анонсировано перевооружение комплексами “Искандер” еще двух ракетных бригад – 92-й Приволжско-Уральского военного округа и 107-й Дальневосточного военного округа, однако о завершении перевооружения информации нет 5 .

В мае 2013 года в СМИ появилась информация о том, что Россия разместила несколько ракетных комплексов “Искандер-М” на российской военной базе в городе Гюмри в Армении 6 .

Тактико-технические характеристики ПТРК «Конкурс»

Сравнение характеристик советской и американской ракеты показывает преимущество в дальности действия отечественного вооружения. Кроме того, «Конкурс» способен поражать быстроходные цели.

Характеристика	ПТРК «Конкурс»	ПТРК «Джавелин»
ПТРК «Джавелин»	15	16
Длина контейнера, м	1.26	1.2
Принцип действия	Кумулятивная струя	Кумулятивная струя
Дальность стрельбы	4 км днем и 3.5 км ночью	2 км
Скорость полета ракеты, м/с	250	150
Бронепробиваемость, мм	600 (угол попадания 900) 250 (угол попадания 600)	500 (угол попадания 900) 200 (угол попадания 600)
Максимальная скорость движения цели, км/ч	60	40

Советская ракета имеет несколько лучшие характеристики бронепробиваемости. Повышенная скорость полета обеспечивает раннее поражение цели.

Операторы

• Азербайджан Азербайджан — 20 боевых машин 9П148 и 400 ракет 9М113
• Алжир Алжир — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год,
• Армения Армения — 9 боевых машин 9П148, по состоянию на 2016 год
• Белоруссия Белоруссия — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Болгария Болгария — 236 комплексов 9К111 «Фагот» и 9К111-1 «Конкурс», по состоянию на 2010 год, 400 ПТУР 9М113 были произведены по лицензии для в период с по 1996 годы
• Венгрия Венгрия — 100 боевых машин и 2060 ракет 9М113 поставлены из СССР в период с по 1988 годы, по состоянию на 2010 год 100 комплексов 9К111-1 «Конкурс» всё ещё находятся на вооружении
• Гвинея Гвинея — некоторое количество ПТУР 9М113, по состоянию на 2010 год
• Грузия Грузия — некоторое количество 9М113, по состоянию на 2017 год
• ГДР ГДР — 52 боевые машины 9П148 поставлены из СССР в период с по 1983 годы, 11 200 ракет 9М113 поставлено из СССР в период с по 1989 годы
• Египет Египет — 580 ракет 9М113 для бронетранспортёров Fahd поставлено из России в период с по 1995 годы
• Индия Индия — 110 СПТРК на базе БРДМ-2 с ракетами 9М111 и 9М113 (предположительно 9П148), по состоянию на 2010 год, 1000 ракет 9М113 поставлены из СССР в период с по 1991 годы. 25 000 ракет 9М113 заказаны у СССР в 1988 году, производятся по лицензии с 1992 года (включая версию 9М113М), по состоянию на 2011 год произведено 12 800 ракет
• Ирак Ирак — состояли на вооружении иракской армии во время Войны в Персидском заливе
• Иран Иран — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год, ракеты производятся по лицензии под обозначением Towsan-1, в период с по 2011 годы произведено 2400 единиц 9М113
• Казахстан Казахстан — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Киргизия Киргизия — 12 единиц 9К111-1 «Конкурс», по состоянию на 2016 год
• КНДР КНДР — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Кот-д’Ивуар Кот-д’Ивуар — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Ливия Ливия — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Молдавия Молдавия — 19 комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Марокко Марокко — 100 ракет 9М113 поставлено из России в 2001 году
• Польша Польша — 800 ракет 9М113 поставлено из СССР в период с по 1989 годы, по состоянию на 2010 год, на вооружении всё ещё находятся 18 комплексов 9К111-1 «Конкурс»
• Россия Россия:
  • Сухопутные войска Российской Федерации — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Береговые войска ВМФ России — 72 комплекса 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год
• Румыния Румыния — 48 единиц 9П148, по состоянию на 2010 год
• Сирия Сирия — 400 ракет 9М113 поставлено из СССР в период с по 1987 годы, по состоянию на 2010 год, на вооружении всё ещё находятся 40 комплексов 9К111-1 «Конкурс»
• Словакия Словакия — 425 комплексов 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год
• СССР СССР
• Туркмения Туркмения — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Черногория Черногория — 19 комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Чехия Чехия — 21 единица 9П148, по состоянию на 2010 год
• Украина Украина — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
• Финляндия Финляндия — 520 ракет 9М113 для БМП-2 поставлено из СССР и России в период с по 1992 годы
• Эритрея Эритрея — 200 комплексов 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год

Основные характеристики

Назначение комплекса

Предназначен для поражения боевыми частями в обычном снаряжении малоразмерных и площадных целей в глубине оперативного построения войск противника. Предполагается, что может быть средством доставки тактического ядерного оружия. Наиболее вероятные цели:

• средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия)
• средства противоракетной и противовоздушной обороны
• самолёты и вертолёты на аэродромах
• командные пункты и узлы связи
• важнейшие объекты гражданской инфраструктуры

Типы головных частей

В обычном снаряжении:

• кассетная с 54 осколочными боевыми элементами неконтактного подрыва (срабатывают на высоте около 10 м над поверхностью земли)
• кассетная с кумулятивными осколочными боевыми элементами
• кассетная с самоприцеливающимися боевыми элементами
• кассетная объёмно-детонирующего действия
• осколочно-фугасная (ОФБЧ)
• фугасно-зажигательная
• проникающая (ПрБЧ)
• специальная (ядерная)

Граниту — 30 лет

В условиях начавшегося послевоенного противостояния основная угроза нашей стране исходила со стороны Мирового океана. И если на суше наша страна в военном отношении не уступала США, их союзникам по НАТО и другим военным блокам, то на море их превосходство было абсолютным. Так, в 1968 году был заложен первый американский атомный ударный авианосец нового поколения CVN 68 «Нимиц» – родоначальник большой серии кораблей этого класса. По сравнению со своими предшественниками «Нимиц» имел более высокую живучесть и повышенную ударную мощь. Новые перехватчики взаимодействовали с палубными самолетами ДРЛО (дальнего радиолокационного обнаружения), которые обладали способностью одновременно сопровождать несколько десятков самолетов и крылатых ракет, летящих на различных высотах (в том числе и предельно малых), на дальности до 300 км и наводить на них истребители-перехватчики. Рубеж противовоздушной и противоракетной обороны авианосного соединения ВМС США значительно расширился, достигнув 450-500км. В результате «противоавианосные» возможности советских ПЛАРК проекта 675 выглядели уже недостаточными для гарантированного уничтожения его группировок. Требовалось создание нового, значительно более мощного и «дальнобойного» ракетного комплекса с подводным стартом, обеспечивающего нанесение маскированных ударов из-под воды по кораблям с больших дистанций с возможностью избирательного поражения целей. Так, в соответствии с Постановлением ЦК КПСС и СМ СССР № 539-186 от 10.07.1969 года началась разработка противокорабельного ракетного комплекса «Гранит» дальнего действия для вооружения новых атомных ракетных подводных лодок и ракетных крейсеров.

Суть разработки заключалась в создании мощной группировки ударных атомных подводных лодок со сверхзвуковыми противокорабельными крылатыми ракетами большой дальности. Именно такой «машиной» стала созданная коллективом НПО машиностроения ракета «Гранит». По замыслу конструкторского коллектива ракета может применяться как с надводных кораблей, так и с подводных лодок. Но не только высокие летные характеристики и защищенная от радиоэлектронного противодействия головка самонаведения позволяют ракете «Гранит» устойчиво сохранять свои уникальные боевые возможности. Главное достоинство ракеты – реализация оригинальных способов наведения на цель. В ней воплотился богатый опыт НПО машиностроения по созданию электронных систем искусственного интеллекта, позволяющий действовать против одиночного корабля одной ракетой или залпом против ордера кораблей. Именно в залпе раскрываются все непревзойденные тактические возможности российского оружия

Ракеты сами распределят и классифицируют по важности цели, выберут тактику атаки и план ее проведения. Для исключения ошибки при выборе маневра и поражения именно заданной цели в бортовую вычислительную машину ракеты заложены электронные данные по современным классам кораблей

К тому же в машине есть и чисто тактические сведения, к примеру, о типе ордеров кораблей, что позволяет ракете определить, кто перед ней – конвой, авианесущая или десантная группа, и атаковать главные цели в ее составе. Также в бортовой вычислительной машине есть данные по противодействию средствам радиоэлектронной борьбы противника, способным постановкой помех уводить ракеты от цели, тактические приемы уклонения от огня средств противовоздушной обороны. После пуска ракеты сами решают, какая из них будет атаковать какую цель и какие маневры для этого нужно осуществить в соответствии с заложенными в программу поведения математическими алгоритмами. Ракета имеет и средства противодействия атакующим ее противоракетам. Уничтожив главную цель в корабельной группе, оставшиеся ракеты атакуют другие корабли ордера, исключив возможность поражения двумя ракетами одной и той же цели. После длительных и всесторонних испытаний, Постановлением ЦК КПСС и СМ СССР № 686-214 от 19.07.1983 года комплекс «Гранит» был принят на вооружение атомных подводных лодок нового поколения пр.949, 949А, тяжелых атомных ракетных крейсеров пр.1144,1144.2 и тяжелых авианесущих крейсеров пр.1143.5. Сегодня в ОАО «ВПК «НПО машиностроения» реализуется программа поддержки высокой эффективности ракеты «Гранит» на протяжении всего срока ее службы. Реализованные в конструкции ракеты «Гранит» технические решения уже легли в основу концепции создания нового типа противокорабельных ракет.

Константин ДАНИЛОВ, Главный конструктор по направлению

Командно-штабная машина 9С552 (КШМ) ракетного комплекса “Искандер”

Система автоматизированного управления строится на базе унифицированной для всех уровней управления командно-штабной машины, выполненной на шасси семейства КАМАЗ. Настройка на определенный уровень управления (бригада, дивизион, стартовая батарея) осуществляется программным путем в процессе эксплуатации. Для обеспечения информационного обмена в пусковой установке размещена аппаратура боевого управления и связи. Информационный обмен может проводиться как по открытым, так и по закрытым каналам связи.”Искандер” интегрирован с различными системами разведки и управления. Информация об объекте поражения передается со спутника, самолета-разведчика или беспилотного летательного аппарата (типа “Рейс-Д”) на пункт подготовки информации (ППИ). На нем рассчитывается полетное задание для ракеты и осуществляется подготовка эталонной информации для ракет с ОГСН, Затем по радиоканалам эта информация транслируется на командно-штабные машины (КШМ) командиров дивизиона и батареи, а оттуда – на пусковые установки. Команды на пуск ракет могут быть сформированы как в КШМ, так и поступить от пунктов управления старших артиллерийских начальников.

На вооружении

Россия (на февраль 2016 года): 6 бригад (72 СПУ)

• 26-я ракетная бригада ЗВО (г. Луга) — перевооружение бригады начато в 2010 году поставкой 6 комплексов (ПУ), в 2011 году завершено формирование первой бригады (12 ПУ);
• 107-я ракетная бригада ВВО (г. Биробиджан) — полностью перевооружена 28 июня 2013 года (12 ПУ);
• 1-я ракетная бригада ЮВО (Краснодар) — передача техники состоялась 14 ноября 2013 года (12 ПУ);
• 112-я отдельная гвардейская ракетная бригада ЗВО (г. Шуя) — передача техники состоялась 8 июля 2014 года (12 ПУ);
• 92-я отдельная ракетная бригада (Оренбург) ЦВО — передача техники состоялась 19 ноября 2014 года (12 ПУ);
• 103-я отдельная ракетная бригада (Улан-Удэ) ВВО — передача техники состоялась 17 июля 2015 года (12 ПУ);

К 2018 году планируется перевооружить все ракетные бригады на ОТРК «Искандер».

Назначение

Оперативно-тактический ракетный комплекс “Искандер” предназначен для поражения малоразмерных и площадных целей в глубине оперативного построения войск противника. Наиболее вероятные цели:

• средства огневого поражения (ракетные комплексы, реактивные системы залпового огня, дальнобойная артиллерия);
• крупные группировки войск;
• средства противоракетной и противовоздушной обороны;
• самолёты и вертолёты на аэродромах;
• командные пункты и узлы связи;
• важнейшие объекты гражданской инфраструктуры.

Высокая подвижность и малое время подготовки к пуску ракет обеспечивают скрытную подготовку ОТРК “Искандер” к боевому применению.

При необходимости ракеты комплекса “Искандер” могут нести ядерную боевую часть 1 .

В версии “Искандер-М” и “Искандер-К” комплекс принят на вооружение российской армии.

Состав

В состав комплекса входит самоходная пусковая установка, транспортно-заряжающая машина, командно-штабная машина, машина регламента и технического обслуживания, пункт подготовки информации и машина жизнеобеспечения. Не следует забывать и о комплекте арсенального оборудования с учебно-тренировочными средствами.

ОТРК производится в трех вариантах. «Искандер-М» с квазибаллистической ракетой имеет радиус поражения до 500 километров. «Искандер-К» запускает крылатые ракеты (например, Р-500) на дальность до двух тысяч километров (утверждают западные СМИ). Особняком стоит «Искандер-Э» – упрощенный экспортный вариант с дальностью полета, не превышающей 280 километров.

Ракеты

В состав комплекса «Искандер» входят два типа ракет: баллистические 9М723 и крылатые, носящие индекс 9М728.

Ракета комплекса 9М723 имеет одну ступень с твердотопливным двигателем. Траектория движения квазибаллистическая (не баллистическая, маневрирующая), ракета управляется на протяжении всего полёта при помощи аэродинамических и газодинамических рулей. Изготовлена с применением технологий понижения радиолокационной заметности (т. н. «Стелс-технологии»): малая поверхность рассеивания, специальные покрытия, малый размер выступающих частей. Бо́льшая часть полёта проходит на высоте около 50 км. Ракета ведёт интенсивное маневрирование с перегрузками порядка 20—30 единиц на начальном и конечном участках полёта. Система наведения смешанная: инерциальная на начальном и среднем участках полёта и оптическая (с использованием ГСН разработки ЦНИИАГ) на конечном участке полёта, чем достигается высокая точность попадания 5—7 м. Возможно использование GPS/GLONASS в дополнение к инерциальной системе наведения. Существует несколько модификаций ракеты отличающихся боевой частью и телеметрией.

20 сентября 2014 г. в ходе командно-штабных учений «Восток-2014» впервые были выполнены стрельбы из ракетного комплекса «Искандер-М» крылатой ракетой типа 9М728. Пуски осуществила 107-я отдельная ракетная бригада (г. Биробиджан). Разработчик и изготовитель – ОКБ «Новатор». Главный конструктор – П.И. Камнев. Испытания ракеты проводились с 30.05.2007 г. Дальность стрельбы: максимальная – до 500 км.

С 2013 года в ВС России планируется поставить ракеты, оснащённые системой РЭБ, обеспечивающей прикрытие ракеты на конечном участке полёта. Эта система включает в себя средства постановки пассивных и активных помех обзорным и стрельбовым РЛС противовоздушной и противоракетной обороны противника, посредством шумов и выброса ложных целей.

Навигация в полете

«Военный энциклопедический словарь» дает такое общее определение крылатой ракеты: «Управляемая ракета с несущими поверхностями (крылом), создающими аэродинамическую подъемную силу при полете в атмосфере. На крылатых ракетах используются ракетные (жидкостные, твердотопливные) и воздушно-реактивные (прямоточные, турбореактивные, пульсирующие) двигатели». Нетрудно заметить, что под такое определение попадают ракеты самых разных классов и дальностей. Однако в печати и в обиходе «крылатыми ракетами» обычно называют ракеты большой дальности, причем выполненные по самолетной схеме (с одним крылом), предназначенные для поражения особенно важных целей в глубине обороны или территории противника. Интерес к крылатым ракетам (КР) большой дальности тем более широк, что две сверхдержавы, США и СССР, хотя и по разным причинам, сделали их «национальным оружием».

«Управляемое» оружие, конечно, имеет в своем составе систему наведения. Уже в первом поколении КР можно встретить различные системы всех основных направлений — автономные, телеуправления, самонаведения, комбинированные.

Автономная система обеспечивает полет ракеты по заранее заданной (программной) траектории с помощью приборов, расположенных на ее борту. Из различных вариантов (автопилотирование, астро-и радионавигация, инерциальные системы) наибольшее распространение получили последние, став практически обязательным элементом в ракетах большой дальности. Инерциальная система основана на выдерживании программной траектории с помощью гиростабилизированной платформы, задающей собственную систему координат на ракете, и акселерометров, измеряющих ускорения ракеты относительно координатных осей. В астронавигационных системах, вызывавших одно время широкий интерес разработчиков крылатых ракет, привязка траектории производилась по двум ярким звездам. Астронавигация сочеталась с автопилотом или инерциальной системой.

Телеуправление предполагает наличие внешней аппаратуры управления, измеряющей координаты цели и ракеты и вырабатывающей необходимые управляющие команды. Применялись системы с передачей команд по радио, с автоматическим наведением по лучу радиолокатора, телевизионные (изображение с ракеты передавалось оператору).

Самонаведение используется на конечном участке траектории и обеспечивается головкой самонаведения ракеты. Последняя работает либо за счет контраста самой цели с окружающим фоном в радио-, инфракрасном, оптическом диапазонах (пассивное самонаведение), либо использует отраженное целью излучение от устройства подсветки, установленного на самой ракете (активное самонаведение) или отдельно (полуактивное).

Крылатые ракеты: история вопроса

Специалисты НИИ вооружения ВМС Народной освободительной армии Китая (НОАК) отмечают, что развитие технологий КР стало возможным после появления в США, а затем и в СССР разработок в области создания компактных турбореактивных двигателей одноразового применения.

Советские специалисты создали надежнейший образец подобных силовых установок под обозначением “ТРДД-50БМ”. Двигатель позволяет запускать крылатые ракеты, которые оборудованы системой наведения по каналу ГЛОНАСС и оснащаются либо обычной фугасной боевой частью (БЧ) весом 450 кг, либо ядерной БЧ с мощностью 100 кТ в тротиловом эквиваленте.

Турбореактивный двигатель ТРДД-50АТ

В публикациях специализированного издания КНР “Корабельное знание” отмечается, что первыми разработку КР завершили американские специалисты. Они создали известную ракету берегового базирования BGM-109G “Томахок” (Tomahawk). Несколько позже советские конструкторы разработали целую серию КР морского (РК-55), воздушного (Х-55) и берегового (РК-55) базирования.

КР воздушного базирования Х-55

Технические особенности проектов

Создавая крылатые ракеты, советские конструкторы учитывали, прежде всего, максимальную длину (8,2 метра) и калибр (533 мм) основного торпедного аппарата (ТА). Советская КР РК-55 требовала 20 минут на подготовку к старту и имела дальность пуска 3000 км, что на 500 км больше, чем у американского “Tomahawk”.

В версии для ПЛ советскую РК можно запускать из подводного положения (глубина 30–60 м) и на скорости 5–7 узлов. Следует отметить, что китайские специалисты внимательно наблюдают за процессом эволюции как советских/российских КР морского базирования, так и самих носителей – надводных кораблей и подводных лодок.

В начале 80-х гг. прошлого столетия специалисты “НПО машиностроения” на базе РК-55 создали двухступенчатую двухрежимную противокорабельную ракету (ПКР) 3М55(П-800) “Оникс”/”Яхонт” под калибр ТА 533 мм.

Противокорабельная ракета 3М55 “Яхонт”

Ракета имеет вес 2000 кг. Способна менять скорость полета с дозвуковой (0,8 МАХа) на сверхзвуковую (2,2 МАХа) на протяжении всего полета (200 км). На ее базе уже после распада СССР создана универсальная ПКР 3М-51 “Альфа”. После некоторой доработки пускового твердотопливного ускорителя ракета получила дальность 2300 км и новое обозначение 3М-54, а для экспорта создана версия 3М-54Э.

Для нужд ВМФ РФ выпускаются аналоги ракет серии “Клаб” под условным обозначением “Калибр”. Их вариантом является оперативно-тактическая ракета Р-500 комплекса “Искандер”. Ракета обладает дальностью пуска 500 км и создана, чтобы “обойти” условия соглашения по ограничению дальности пуска ракет средней и меньшей дальности.

Ракетный комплекс “Искандер”

Как появились «Искандеры»

Об «Искандере» впервые узнали на выставке «МАКС-99» авиакосмического салона в городе Жуковском Московской области. Сергей Иванов, на тот момент являвшийся министром обороны России, отметил, что этот ракетный комплекс будут закупать, уже начиная с 2005 года.

Предшественником «Искандера» был ракетный комплекс 9К714 «Ока», разработанный под руководством конструктора со значимой фамилией С.П. Непобедимый. Судьба «Оки», тем не менее, была плачевной.

В 1987 году президенты СССР и США Горбачев и Рейган подписали Договор о ликвидации ракет малой и средней дальности. Гонка континентальных вооружений ядерного типа была прекращена, но из-за действий руководства СССР важнейшие для обороноспособности страны системы вооружения попали под ограничения. «Ока» числилась первой в этом списке и подпадала под уничтожение. В 1989 году двести ракет и сто две пусковые установки были уничтожены.

Примечания

1. , с. 187.
2. , с. 174.
3. Spandrel в буквальном переводе означает «надсводное строение», «пазуха свода».
4. ↑
5. ↑ . Оф.сайт Тульского оружейного завода. Дата обращения 27 января 2013.
6. The Military Balance 2010. — P. 176.
7. The Military Balance 2010. — P. 245.
8. The Military Balance 2016. — P. 178.
9. The Military Balance 2010. — P. 178.
10. The Military Balance 2010. — P. 122.
11. ↑ Ошибка в сносках?: Неверный тег ; для сносок не указан текст
12. The Military Balance 2010. — P. 140.
13. The Military Balance 2010. — P. 311.
14. The Military Balance 2017. — P. 205.
15. The Military Balance 2010. — P. 360.
16. . MESHWAR. Дата обращения 21 августа 2012.
17. The Military Balance 2010. — P. 251.
18. The Military Balance 2010. — P. 365.
19. The Military Balance 2016, p.187
20. The Military Balance 2010. — P. 412.
21. The Military Balance 2010. — P. 302.
22. The Military Balance 2010. — P. 262.
23. The Military Balance 2010. — P. 188.
24. The Military Balance 2010. — P. 153.
25. The Military Balance 2010. — P. 223.
26. The Military Balance 2010. — P. 227.
27. The Military Balance 2010. — P. 157.
28. The Military Balance 2010. — P. 272.
29. The Military Balance 2010. — P. 159.
30. The Military Balance 2010. — P. 372.
31. The Military Balance 2010. — P. 189.
32. The Military Balance 2010. — P. 125.
33. The Military Balance 2010. — P. 196.
34. The Military Balance 2010. — P. 307.
