Тактико-технические характеристики пулемета ПК
Вес пулемета ПК
— 9.0 кг ПК на сошках— 16.5 кг ПКС со станком Саможенкова— 7.5 кг ПКМ на сошках— 10.5 кг ПКТМ— 12.0 кг ПКМС со станком Степанова— 3.9 кг коробка со снаряжённой лентой на 100 патронов— 3.4 кг облегчённая коробка со снаряжённой лентой на 100 патронов— 8.0 кг коробка со снаряжённой лентой на 200 патронов— 6.2 кг облегчённая коробка со снаряжённой лентой на 200 патронов
Размеры пулемета ПК
— Длина, мм: 1173 с коническим пламегасителем; 1192 с длинным щелевым пламегасителем; 1160 с коротким щелевым пламегасителем— Длина ствола, мм: 605 без пламегасителя; 658 с коническим пламегасителем; 677 с длинным щелевым пламегасителем; 645 с коротким щелевым пламегасителем
Патрон пулемета ПК
— 7,62×54 мм R
Калибр пулемета ПК
— 7,62 мм
Скорострельность пулемета ПК
— 650 (ПК, ПКМ); 750 (ПКТ) выстрелов/мин
Скорость пули пулемета ПК
— 825 м/с (ПК, ПКМ); 855 м/с (ПКТ) — все данные для пули ЛПС со стальным сердечником
Прицельная дальность пулемета ПК
— 1500 метров
Максимальная дальность, м: 3800 (пуля ЛПС со стальным сердечником)Принципы работы: отвод пороховых газов, поворотный затворВид боепитания: ленты по 100/200/250 патроновПрицел: механический (мушка и целик)
Новшества конструкции
Принцип действия эжекторного типа охлаждения достаточно прост – во время своей работы эжектор втягивает воздух под кожух и прогоняет его вдоль ствола, тем самым обеспечивая надежное охлаждение. «Печенег» –
пулемет, использующий в своей работе именно этот вариант. Помимо защиты ствола от механических повреждений, кожух также оберегает его от такого явления, как боковой ветер, который способен изменить геометрию ствола путем неравномерного охлаждения. Применение ручки-рассекателя позволило убрать такое характерное явление, как марево от горячего воздуха над разогретым стволом. Это мешало стрелку точно прицелиться. Также среди нововведений – особенная марка сталей, что увеличило прочность ствола. Как показывали испытания, после длительной стрельбы ствол не нужно было заменять, как у ПКМ. Запас прочности был выше примерно в два раза. Да и использование новых видов стали позволило повысить жесткость ствола. В этом случае сошки были перемещены на дульный срез оружия (а стояли на газовой муфте). Как показали результаты испытаний, кучность, которую мог выдавать ручной пулемет «Печенег» в результате этих переделок, повысилась при стрельбе со станка на 1,9, а с сошек – 1,7 раза по сравнению с ПКМ.
Применение на поле боя и перспективы оружия.
После принятия нового пулемета на вооружение, началось насыщение войск новым оружием. Первые образцы вступили в бои во время контртеррористической операции на Северном Кавказе.
В ходе армейских испытаний боем в конструкцию внесли небольшие поправки и изменения, вступившие в силу уже во время войны в Северной Осетии. Конечно, старенький ПК заменить было невозможно, поэтому для большинства «Печенег» был явно в новинку.
С событий 2014 года, когда потребовалось вмешательство российских военных в международные дела, для «Печенега» нашлась работа. События в Крыму и в Сирии продемонстрировали это оружие всему миру. В первом случае обошлось без стрельбы. Во втором ПКП показал себя во всей красе.
ПКП находятся так же на вооружении сирийской армии, поэтому сведения даются не из одного источника.
Кроме сирийцев, пулемет используют вооруженные силы Казахстана, Киргизии и Намибии. В качестве трофеев он встречается у вооруженных формирований, вступающих в противоборство с армиями перечисленных стран.
Конструкторы не прекращают работы над модернизацией машины. Пример с вариантом булл-пап указывает на громадный потенциал оружия. Боевое применение в многочисленных горячих точках так же дает пищу для ума. Каждый бой выявляет тот или иной плюс или минус оружия, который учитывается конструкторами.
Единый пулемет
Для начала стоит сказать несколько слов о том, как вообще родилась концепция единого пулемета, и что это такое. По результатам Первой мировой почти все страны-участницы сделали свои, достаточно правильные выводы, разделив пулеметы на тяжелые станковые и легкие ручные. Только немцы, войну проигравшие, в своем реваншистском рвении продумывали все более новые и прогрессивные подходы к уничтожению живой силы противника, в надежде выиграть следующую мировую войну, которую они затем и затеяли. И, надо сказать, у них это получилось.
Схема ПКМ
Великолепный во всех отношениях единый пулемет MG-34, а за ним и его усовершенствованный вариант MG-42, произвели настоящий фурор на полях сражений. Высокий темп стрельбы, хорошая надежность, а главное, сменный ствол – вот те преимущества, на которые буквально молилась немецкая пехота и которых как огня боялся противник. Строчащие по 1200 выстрелов в минуту немецкие пулеметы прозвали «циркуляркой Гитлера». «Немец» мог быть ручным на сошках, стоять на станке, на броневике или БТР, быть зенитным, его устанавливали на крыше танка, в бетонном ДОТе или в задней кабине бомбардировщика – вот что такое единый пулемет. К слову, «немец» под индексом MG-3 до сих пор стоит на вооружении во многих странах.
Немецкие единые пулемёты MG-34 и MG-42
Естественно, и наша Красная Армия смогла в негативном смысле этого слова оценить преимущества такого оружия. Но ничего подобного у нас на вооружении не было. Старичок «Максим» – тяжеленный и с 660 выстрелами в минуту – уже никуда не годился, и «Дегтярь» – с его архаичным диском на 47 патронов с верхним расположением – тоже был пережитком прошлого. Только в ходе войны у нас лихорадочно стали модернизировать то, что было, или придумывать новые пулеметы. Станковый ДС или СГ не в счет за свою тяжесть, РПД на войну не успел, а ДПМ и РП-46 на базе того же «Дегтяря» были полумерой. Лишь после войны руководство уже Советской Армии, прекрасно помнившее уроки страшного конфликта, выдало задание на разработку отечественного единого пулемета. И не просто пулемета, а лучшего в мире. Так начался путь нашего героя.
Принцип действия
Поскольку «Печенег» – пулемет, имеющий в основе схему Калашникова, его автоматика работает по принципу отвода газов через отверстие в канале ствола. Над стволом находится газовая камера с трехпозиционным газовым регулятором. Патронник запирается путем поворота затвора, при этом боевые выступы заходят за специальные упоры в ствольной коробке. Затвор пулемета в целом повторяет конструкции РПК или АКМ. Как и в предыдущих конструкциях, газовая рама – это ведущее звено автоматики, она соединяется с газовым поршнем шарнирами. При стрельбе рукоятка перезаряжания никак не используется и остается неподвижной, поскольку она не связана с затворной рамой жестко.
Особенности спускового механизма допускают возможность ведения только непрерывного огня. Для предотвращения случайной стрельбы имеется предохранитель флажкового типа, который надежно запирает в крайнем заднем положении затворную раму. Весь механизм спуска собран в ствольной коробке. Ударный механизм при взводе действует от возвратно-боевой пружины – она при стрельбе движется вперед и бьется об выступ ударника, который помещен в специальный канал в затворе.
Испытания пулемёта «Печенег»
Обычную грудную мишень мы разместили за кирпичной кладкой. Сможет ли новое оружие одолеть это укрытие и поразить «вражеского стрелка»? В состав боекомплекта входит бронебойно-зажигательная пуля Б-32 с бронебойным сердечником, но сейчас мы будем стрелять пулей лёгкой, стальной ЛПС.
Перед командой «К бою!» проходят послдение приготовления, а командир инструктирует пулемётчика, как нужно вести огонь.
Первая же обычная пуля пробила кирпичную кладку и достигла цели — убила «вражеского стрелка» наповал. Результаты даже непродолжительного огневого воздействия на противника оказались более чем удовлетворительными. Помимо того, что мишень была поражена самими пулями, также на мишени были видны результаты заброневого действия осколками и кусками кирпичей.
Как показали боевые действия на Кавказе, пулемёт «Печенег» получился эффективными и страшным для противника оружием. Если четверо пулемётчиков станут в ряд и выстрелят в одну сторону по коробке в двести патронов, то в ста метрах от линии огня не останется ничего живого: на каждый квадратный сантиметр пространства придётся минимум по пуле.
https://youtube.com/watch?v=XN1hksMQuIA
В настоящее время пулемёт «Печенег» прошел армейские испытания и состоит на вооружении ряда подразделений армии и внутренних войск. В целом, отзывы о пулемёте положительные: из-за отсутствия сменного ствола он стал более мобильным, и, следовательно, более приспособленным к современным боевым действиям. Хорошая кучность стрельбы, возросшая огневая мощь позволяют успешно использовать его в городских условиях. Кстати, мало кто знает, но благодаря все тому же спецназу у пулемёта появились так называемые планки Пикатинни, которые позволяют прикрепить к пулемёту любое дополнительное оборудование.
О перспективах нового оружия расскажет эксперт Стильян Буйновский, ведущий научный сотрудник общевойсковой академии вооружённых сил РФ.
— На Ваш взгляд пулемёт «Печенег» — удачное оружие?
— Веяние сегодняшнего времени — это совершенствовать стрелковое оружие, чтобы оно соответствовало тем принципа современного боя, которые предъявляются сегодня прежде всего к оружию ближнего действия. Поэтому традиционное вооружение, которые было испытано неоднократно в ряде вооружённых конфликтов и в локальных войнах, все-таки требуется модифицировать, потому что принципы ведения современного боя сильно изменились.
— Но почему мы делаем новый пулемёт, даем ему нвоое название, а по сути это все тот же пулемёт Калашникова?
— Я считаю, что это комплексная проблема. И первая, самая главная причина — отсутсвие конструкторских разработок. Видимо, между конструкторами и испытателями нашего стрелкового оружия нет настоящей конкуренции.
Что нового?
- Увеличение ресурса – с показателя ПКМ 17 500 выстрелов до 30 000.
- Возросла интенсивность стрельбы – 10 000 в час, без падения показателя эффективности.
- Стойкость в эксплуатации нового ствола позволило убрать из конструкции второе устройство, использовавшееся при замене.
- Стрельба длинной очередью позволяет вести огонь от 600 патронов. Улучшению показателей способствовало применение разработанной системой охлаждения, включающую в себя появление новых ребер на стволе, его прокачку воздухом за счет сделанных окон вентиляции в задней части кожуха. В «Печенеге» принудительное охлаждение ствола происходит за счет регулировки энергии пороховых газов. Прочность устройства позволило переместить сошку из-под газовой камеры в конец дульной части, что повысило кучность стрельбы в 1.7 раза.
- Из других новшеств отметим размещение рукоятки для переноса оружия на верхнюю часть ствола. Помимо удобства при перемещении ее можно использовать в качестве крепления для установки дополнительного ночного или оптического прицела. Установка рукоятки сверху помогло решить важную задачу нивелирования эффекта миража, создаваемого потоком теплого воздуха над стволом при ведении огня, что мешало точности прицела. Теплый воздух растекается по сторонам, огибая ручку для транспортировки оружия.
Идеология проекта
Разработка ПКП «Печенег» началась еще в конце пятидесятых, а в 1961 году появилась его первая версия. Надобность в новом пулемете возникла в связи с выявленной в ходе нескольких вооруженных конфликтов (они происходили за пределами СССР) некоторой устарелости РП-46 и СГМ. Задача, поставленная «Точмашу», была обычной для того времени. Требовалось создать нечто, обладающее всеми достоинствами предыдущих моделей, но лишенное их недостатков
При этом следовало и на экономическую сторону обратить внимание – военный бюджет не резиновый, и тратить его нужно осмотрительно. В шестидесятые годы такой подход оправдывал себя нередко, исходя из этой доктрины, были созданы новые модификации автомата Калашникова 101-108, модернизированный ПМ (ПКМ)
ПКП «Печенег» проектировался по такому же принципу, но творческих идей в нем применено намного больше. Коллектив состоял из многих талантливых конструкторов-оружейников, среди которых выделялись А. С. Неугодов, Н. Н. Денисов, А. А. Дерягин и другие видные специалисты. Они, внедряя свои новые изобретения, тем не менее, осознавали, что их конструкция является улучшением ПКМ (пулемета Калашникова модифицированного), поэтому имя главного автора они, хоть и закодировано, но сохранили в названии – ПКП «Печенег». Расшифровка означает «пулемет Калашникова пехотный».
Боеприпасы
В качестве основного боеприпаса советских и российских пулеметов традиционно принят патрон 7,62 х 53 мм, более ста лет стоящий на вооружении и берущий свое начало еще с мосинской трехлинейки. Впрочем, номенклатура за многие десятилетия расширилась. Появились заряды с бронебойными и термоупрочненными сердечниками, трассеры, зажигательные и т. д. ПКП «Печенег» можно заряжать любыми из них. Набиваются ими стальные нерассыпные открыто-звеньевые ленты, в которые помещается по 50 ячеек. Соединение производится посредством крайнего патрона. Для ручного пулемета с сошками таких лент две, для станкового – четыре, на сто и двести патронов соответственно, – такова штатная емкость коробчатого магазина.
Конструкция
Питание патронами — из нерассыпной металлической ленты, подача ленты — только справа
Пулемёт ПКС, с ночным прицелом НСПУ
Пулемёт Калашникова использует газоотводную автоматику, запирание ствола осуществляется поворотным затвором. Огонь ведётся только очередями, с открытого затвора. В пехотном и бронетранспортёрном вариантах пулемёт оснащён складной сошкой, скелетным прикладом и пистолетной рукояткой управления огнём. В станковом варианте пулемёт устанавливается на универсальный складной станок-треногу. Для ведения огня по воздушным целям станок имеет специальную штангу-адаптер. Прицельные приспособления открытые, регулируемые. Пулемёт также может оснащаться оптическими либо ночными прицелами.
ПКМ венгерской армии
Ударно-спусковой механизм с возвратно-боевой пружиной, обеспечивает только автоматический огонь. Газоотводный узел имеет трёхпозиционный газовый регулятор. Охлаждение ствола воздушное, ствол быстросменный, для удобства замены имеет ручку для переноски. Питание патронами — из нерассыпной металлической ленты, подача ленты — только справа. Подача патрона из ленты — двухступенчатая, при отходе затворной группы назад патрон вытягивается из ленты захватами извлекателя и снижается на линию подачи. Затем, после нажатия на спусковой крючок, затворная группа двигается вперёд, патрон досылается в ствол. Боевой взвод находится на затворной раме, c нею связан ударник. Когда после запирания затвора затворная рама продолжает движение вперед, ударник под её действием продвигается по каналу в остове затвора и разбивает капсюль. В танковом варианте пулемёта (ПКТ) вместо спускового крючка установлен электромагнитный спусковой механизм (электроспуск), включаемый кнопкой расположенной на блоке наведения орудия на танке или БМП либо расположенной на рукоятке поворота башни на БТР. Электроспуск соединяется с бортовой сетью бронемашины кабелем защищённым гибкой трубкой из витой проволоки длиной 50 сантиметров. На случай отказа электроспуска либо отсутствия напряжения в бортовой сети бронемашины, на танковом варианте пулемёта (ПКТ) предусмотрена механическая система открытия огня. Механический спуск расположен выше блока электроспуска на затыльнике ствольной коробки и представлен горизонтально расположенной гашеткой, удерживаемой вертикальной предохранительной планкой.
Описание
За основу конструкции взят 7,62-мм пулемёт Калашникова. Это позволило с минимальными затратами развернуть производство в 1999 году, а также упростить его эксплуатацию. Ствольная группа обеспечивает отстрел не менее 600 патронов длинными очередями без ухудшения эффективности стрельбы. При ведении длительного боя пулемёт может выстреливать до 10 000 патронов в час без ухудшения боевых характеристик и уменьшения ресурса ствола. В целом, «Печенег» сохранил до 80 % общих деталей с ПКМ (ствольная коробка со всеми механизмами, станок).
«Печенег» может использовать всю номенклатуру винтовочных патронов 7,62×54 мм R.
В пулемёте применена система принудительного воздушного охлаждения ствола за счёт энергии пороховых газов. Регулируемый газоотводный механизм позволяет эксплуатировать «Печенег» в любых климатических условиях. Ствол имеет наружное оребрение и заключен в металлический кожух. Пороховые газы, выходя из ствола, создают зону разрежения в передней части кожуха. В задней же части кожуха сделаны специальные вентиляционные окна. Таким образом, во время стрельбы вдоль ствола непрерывно прокачивается холодный воздух. Постоянное охлаждение ствола уменьшает рассеивание при стрельбе, а также увеличивает долговечность ствола.
Ресурс ствола составляет 25—30 тысяч выстрелов при стрельбе в интенсивных режимах.
Упрочнение ствола позволило перенести сошку с газовой камеры на дульный срез, что увеличило опорную базу и снизило рассеивание до 70 %, однако такое положение сошек не всегда удобно, так как ограничивает сектор огня по фронту без перемещения стрелка и/или оружия. Выравнивание температурного поля ствола позволило повысить его ресурс до уровня, задаваемого на весь пулемёт (или вдвое по сравнению с ПКМ), а также снизить увод точки прицеливания во время продолжительной стрельбы до величины, равной не более чем 0,001 доли дальности. Это позволило отказаться от второго ствола (хотя крепление ствола у «Печенега» остается быстроразъёмным) и, несмотря на установку на пулемёт дополнительного экрана, снизить походный вес оружия.
Кроме того, конструкция пулемёта «Печенег» позволяет значительно снизить вредное влияние восходящего потока нагретого стволом воздуха на линию прицеливания. Повышенная теплоотдача нового пулемёта заметна в тёмное время суток даже невооружённым глазом по яркости свечения стволов после расстрела всего боекомплекта.,
Особенности устройства
Сравнение с ПК правомерно не только по степени популярности оружия в мире, но и по причине сходства конструктивных решений. Высокая степень унификации деталей (примерно 80 %) с самой распространенной моделью пулемета позволила снизить цену до минимума. Унаследовал ПКП от ПК и высокую надежность вкупе с простотой обслуживания и ремонта. В сущности, он представляет собой «перевернутый» пулемет Калашникова. Пехотный ПКП «Печенег» имеет такую же газоотводную трубку и поршень, но расположены они под стволом, а не над ним. Внутренний механизм разбирается так же, как у ПК: крышка затворной тоже рамы находится снизу. Одиночный режим конструктивно не предусмотрен, есть предохранитель флажкового типа. Ударник помещен в канал затвора. Рукоятка пистолетная, приклад – для снижения веса – имеет сквозной вырез. Кроме этого, в его полостях есть место для принадлежностей. Питание боеприпасами ленточное, из коробок (фиксирующихся тоже снизу) на сто или двести пятьдесят патронов. В общем, устройство ПКП «Печенег» почти полностью заимствовано у Калашникова. Но есть и очень серьезные отличия.
Точность
Удачное техническое решение ствольной группы создает и еще один положительный эффект – стрелку не мешают муаровые воздушные колебания, искажающие оптическую картину.
Ствол стал, конечно же, толще, но и прочнее тоже. Это побудило конструкторов ЦНИИ «Точмаш» расположить крепление сошек впереди, практически в плоскости дульного среза, что уменьшило колебания, вызываемые отдачей. Рассеивание снизилось на 70 %. Правда, менять угол линии огня теперь стало несколько сложнее, стрелку приходится перемещаться на большее расстояние, но в технике всегда так: улучшая что-то одно, ухудшаешь другое. Кучность все-таки важнее. Появилась возможность вести огонь со снайперской точностью. Для стрельбы в ночное время предусмотрено крепление инфракрасного прицела, в других случаях можно применять коллиматорный оптический.
Особенности конструкции и отличия «Печенега»
За основу для разработки была взята проверенная временем и войнами конструкция Михаила Тимофеевича Калашникова, основанная на газоотводе. Нужно отметить, что основной проблемой советских и российских винтовок и пулеметов является патрон 7,62х54R с рантом.
Но именно механика пулемёта почти не изменилась. Основной упор был сделан на облегчение конструкции оружия, повышение его живучести и надёжности.
Так, например, ввиду появления новых жаропрочных и устойчивых к перепадам температуры материалов конструкторы смогли увеличить ресурс ствола, система его охлаждения также изменилась.
Появился кожух конвекционного типа, идея не нова, впервые этот тип кожуха с принудительной вентиляцией появился на в начале ХХ века. Но с использованием новых облегчённых материалов удалось значительно увеличить его эффективность.
Благодаря развитому оребрению и кожуху тепло отводится от ствола так хорошо, что пулемёт в принципе не требует смены ствола, в отличие от более ранних моделей ПК-ПКМ. Несмотря на это, ствол сделан быстросъёмным, что существенно облегчает его замену в боевых условиях или в полевой мастерской.
Для комфорта переноски пулемета в бою и походе, над стволом установлена рукоять, это нововведение значительно увеличило мобильность расчета ПКП.
Для смены позиции, в положении пригнувшись достаточно взять его за ручку и перенести на новую позицию, в то время как ПК требовал либо удержания его двумя руками, за шейку приклада и рукоять ствола. На ремне или при удержании одной рукой за ручку ствола он мешал передвижению.
Сошки пулемёта перенесены с газоотводного механизма на край среза ствола. Довольно спорное решение в плане манёвренности огня, но с другой стороны это облегчило доступ к узлу регулировки газоотвода.
Минусом в модернизации можно назвать увеличения массы изделия на 700 гр. Общий вес пулемета составил 8,2 кг. На 80 % конструкция «Печенега» заимствована у ПК, а значит, детали взаимозаменяемы. Это удобно для армии и производителей.
Вариантов нового пулемета достаточно много. Наиболее интересные образцы, поставленные на конвейер:
- 6П41Н, ночной вариант, с креплением «ласточкин хвост»;
- 6П41С, станковый, на станке конструкции Степанова (6Т5);
- 6П41СН, объединенный ночной и станковый;

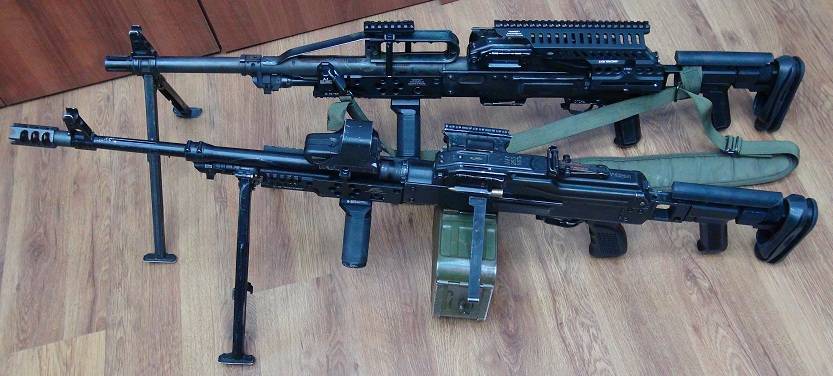

- 6П69, снабженный множеством «обвесов», планкой Пикатинни, глушителем и телескопическим прикладом;
- «Печенег» по схеме «булл-пап».
Последний образец наиболее интересен для исследования. Компоновка «булл-пап» предполагает нахождение спускового крючка перед магазином и всей ударно-спусковой конструкции.
На выходе получилась интересная модель, в активе которой такие преимущества как компактность, уменьшенная масса, продублированный механизм спуска и дульный тормоз-компенсатор вместо пламегасителя, мечта многих пулемётчиков.
Есть и множество недоработок, вызывающих серьезные вопросы у военных. Это многочисленные неудобства, связанные с расположением прицельных приспособлений и деталей на старых местах, в то время как баланс смещен, неудобное расположение короба, способное замять ленту, а так же невозможность пользоваться станком.
Впрочем, речь идет о пулемете, поэтому многие недостатки можно скомпенсировать высокой плотностью огня.
Заокеанская модель обладает преимуществом в скорострельности (в среднем 700-1150 выстрелов в минуту против 600-800).
Дальность у «Печенега» выше, чем у американцев (1500 м. против 800 м.). Патрон ПКП обладает большей энергией, но в тоже время ввиду качества порохов пули 7,62х51 значительно стабильнее в полете. Но в целом, многое зависит от пользователя.
История создания
Пулемет Калашникова, бывший на вооружении в армии Советского Союза, в дальнейшем, России на долгие годы решил вопрос об оружии подобного типа. Разработка конца пятидесятых, годов ПК был принят на «службу» в 1961 году. Просто и надежность конструкции автомата гениального русского изобретателя Калашникова стала основой для создания пулемета. Время шло и требовало внесения коррективов в технические характеристики. Зарубежные модели стали превосходить ПК ряду компонентов.
В 1995 году подмосковный ЦНИИТочМаш совместно с ковровским заводом имени Дегтярева приступили к разработке нового пулемета. Руководителем проекта был назначен конструктор А.А. Дерябин. За основу была взята версия модернизированного Калашникова. Основным направлением в работе было изменение технических характеристик, в том числе: улучшение эффективности ведения огня, кучности стрельб, увеличение ресурса узлов и деталей. Унификация с предыдущей моделью помогло в оперативном создании производственного процесса нового образца. К 1999 году пулемет под названием «Печенег» с калибром 7.62 мм был готов. В 2001 его поставили на вооружение в войска РФ. Он прошел серьезную проверку в боевых условиях в антитеррористических операциях на Кавказе, второй Чеченской войне, военном конфликте в Южной Осетии. По результатам испытаний модель получила положительные отзывы в воинских частях. «Печенег» используют в армиях Казахстана, Киргизии, Сирии, Йемена.
