Ручной пулемет Дегтярева

История

В конце 1943 года начались работы по созданию ручных пулемётов под новый промежуточный патрон 7,62 мм обр. 1943 г. Полигонные испытания этих патронов показали, что убойная сила пули и кучность боя удовлетворительны на дистанции до 800 м. Эта дальность, как показал боевой опыт, вполне достаточна для ручных пулемётов. В проектировании ручных пулемётов под новый патрон принимали участие Дегтярёв, Симонов, Судаев и другие конструкторы.

В 1944 году на конкурсных испытаниях вперёд вышел образец конструкции Дегтярёва, известный как РД-44. Пулемёты РД-44 до конца войны были изготовлены малой серией и проходили испытания в войсках. Вскоре после войны модернизированный вариант этого пулемёта, адаптированный под ставший стандартным патрон 7,62×39 мм, был принят на вооружение Советской армии как «Ручной пулемёт системы Дегтярёва (РПД)».

РПД имеет автоматику, схожую с устройством пулемёта ДПМ, однако вместо магазинного питания он оснащён питанием ленточным. Лента составлена из двух кусков по 50 патронов и находится в круглой коробке (магазине), примыкаемой к оружию снизу. Такая конструкция обеспечивала пулемёту хорошую подвижность (исключалось свисание ленты) и увеличивала практическую скорострельность. При этом благодаря отсутствию пружин в магазине повысилась надёжность действия пулемёта, так как исключалось значительное количество задержек по вине магазина.

В отличие от ДПМ пулемёт РПД имеет несменяемый ствол. Опыт боевого применения ручных пулемётов показал, что огонь из них ведётся обычно короткими очередями и ствол без замены даёт возможность расходовать весь носимый запас патронов. Запасной ствол должен был всегда находиться при пулемётном расчёте, что утяжеляло систему, к тому же сама конструкция пулемёта со сменяемым стволом более сложна и менее надёжна.

Пулемёты РД-44 и РПД в значительной мере опередили своё время; идея обеспечения пехоты на уровне отделение-взвод оружием только под промежуточный патрон возобладала в западных странах лишь с их переходом на малоимпульсные патроны, произошедшим в период 1960-1970-х годов. При этом в нацистской Германии вариант ручного пулемёта под патрон 7,92×33 мм практически не рассматривался.

РПД стал одним из первых принятых на вооружение образцов оружия под патрон образца 1943 года. С начала 1950-х и до середины 1960-х он являлся основным оружием поддержки уровня отделения, а затем стал постепенно заменяться на РПК, более предпочтительный с точки зрения унификации. Впрочем, РПД до сих пор находится на складах армейских резервов. Как и многие другие образцы советского вооружения, РПД широко поставлялся на экспорт, в дружественные СССР страны, а также выпускался за рубежом, например, в КНР под обозначением Тип 56. Некоторые фирмы США, такие как DS Arms, выпускают модернизированные РПД. Модернизация включает телескопический приклад, цевьё с планками Пикатинни, эргономичные сошки, пластиковую рукоятку.

Применение

Советский пулемётчик с ДП. Ленинградский фронт, Невский пятачок, сентябрь 1941 г. Фото В. С. Тарасевича.

Пулемёт обслуживали два человека: стрелок и его помощник, который переносил короб с 3 дисками.

Первый случай боевого применения пулемёта ДП имел место в 1929 году, в ходе боевых действий на КВЖД

Пехотный пулемёт ДП устанавливали на малые торпедные катера типа Г-5 в качестве оружия самозащиты (для ведения огня по морским минам, низколетящим самолётам и иным целям).

Во время учений и боевых действий пулемёт обслуживали два человека: стрелок и его помощник, который переносил короб с 3 дисками. Также при стрельбе из положения лёжа к пулемёту обеими концами привязывалась длинная лента, и боец, натягивая её ногой, сильнее прижимал приклад к плечу. Таким образом, колебания пулемёта уменьшались и повышалась точность стрельбы. Пулемёт ДТ устанавливали на мотоциклы М-72. Конструкция крепления пулемёта к коляске позволяла вести огонь даже по самолётам. Однако этот способ борьбы с самолётами был не очень удобным: для стрельбы нужно было останавливаться, затем боец вылезал из коляски и из положения сидя вёл огонь по воздушным целям. После принятия на вооружение пулемёта ДП, состоявшие до этого на вооружении Красной Армии английские пулемёты Льюиса образца 1915 г. постепенно уходили на склады.

Характеристики

Дальность прямого выстрела по грудной фигуре составляет 365 м. Огонь по воздушным целям ведётся на дальность до 500 м. Пуля сохраняет своё убойное действие на дальности до 1,5 км.

Боевая скорострельность — до 150 выстрелов в минуту. Ведение интенсивной стрельбы очередями без охлаждения ствола возможно до 300 выстрелов.

Требования нормального боя одиночными для РПД:

  • все четыре пробоины вмещаются в круг диаметром 15 см;
  • средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.

Требования нормального боя очередями для РПД:

  • не менее шести пробоин из восьми вмещается в круг диаметром 20 см;
  • средняя точка попадания отклоняется от контрольной точки не более чем на 5 см в любом направлении.

Проверка боя осуществляется стрельбой по чёрному прямоугольнику высотой 35 см и шириной 25 см, укрепленному на белом щите высотой 1 м и шириной 0,5 м. Дальность стрельбы — 100 м, положение — лёжа с ровной площадки, патроны — с обыкновенной пулей, прицел — 3, целик — 0.

Рассеивание пуль при стрельбе из приведённого к нормальному бою РПД:

Дальность стрельбы, мСрединные отклонения по высоте, смСрединные отклонения по ширине, смСердцевинные полосы по высоте, смСердцевинные полосы по ширине, смЭнергия пули, Дж
1005515151618
20010930301226
30015144645932
40020196361716
50026258178559
600323110096441
7003937120114353
8004643142133304
9005449167152265
10006355195172235

Где срединное отклонение — половина ширины центральной полосы рассеивания, вмещающей 50 % всех попаданий, а сердцевинная полоса — полоса рассеивания, содержащая в себе 70 % попаданий. При пересечении двух сердцевинных полос (по высоте и по ширине) образуется сердцевина рассеивания – прямоугольник, включающий лучшую, наиболее кучную половину всех точек встречи.

Примечания

  1. ↑ Краткое руководство службы. 7,62-мм ручные пулемёты ДП и ДПМ. (1946)
  2. Федоров В.Г. Оружейное дело на грани двух эпох. ч.3;с.62.
  3. ВИМАИВС,ф.6р,он.1,д.1511 ,л.80.
  4. 21 декабря 1927 года // журнал «Мастер-ружьё», № 12 (141), декабрь 2008. стр.95
  5. П. Ермолович. Ручной пулемёт в системе ПВО // «Военный вестник», № 9, 1939. стр.75-76
  6. [history.wikireading.ru/252222 Н.Н.Стариков Войска НКВД на фронте и в тылу. Приложение 7. Справка о вооружении и наличии транспортных средств в войсках НКВД по охране особо важных предприятий промышленности на 1 июля 1942 года]
  7. ЦАМО,ф.81,оп.12106,д.717,л.389.
  8. Наставление по стрелковому делу (НСД-38) ручной пулемет ДП. — Москва: Государственное военное издательство НКО СССР, 1939.
  9. С. Л. Федосеев. Пулемёты России. Шквальный огонь. М., Яуза — ЭКСМО, 2009. стр.156
  10. Н. Г. Кузнецов. На далёком меридиане. Воспоминания участника национально-революционной войны в Испании. 3-е изд., доп. М., «Наука», 1988. стр.189
  11. Фоторепортаж // журнал «Мастер-ружьё», № 1 (118), январь 2007. стр.94-95
  12. Александр Борцов. Глушить, так тихо… // журнал «Мастер-ружьё», № 7-8 (19-20), 1997. стр.66-72
  13. Это конструктивное решение впервые было применено на немецких единых пулеметах в 1930-х годах (MG-34)
  14. Карабин охотничий самозарядный модели ДП-О калибра 7,62х54 R. Паспорт ДП-О.00.000 ПС
  15. Ken Bradley, Mike Chappell. International brigades in Spain, 1936-39. London, Osprey Publishing, Reed International Books, 1994. page 17
  16. Ręczny karabin maszynowy DP (Typy Broni i Uzbrojenia No.11) Warszawa: Wydawnictwo Ministerstwa Obrony Narodowej, 1971.
  17. Из ведомости Главного Артиллерийского Управления Красной Армии об отпущенном вооружении румынским воинским формированиям за период с октября 1943 по 1 июля 1945 г. // Освободительная миссия Советских Вооружённых Сил в Европе во второй мировой войне: документы и материалы. М., Воениздат, 1985. стр.96
  18. Манол Тенчев. Картечниците в българската пехота (1878 – 2005 г.) // “Военно-исторически сборник”, 2005, стр.39 -44
  19. В Народной армии Болгарии // “Красная звезда”, № 209 (9983) от 8 сентября 1956, стр.3
  20. Кабінет Міністрів України. (15.08.2011).

В кинофильмах и компьютерных играх

Пулемёт Дегтярёва присутствует в значительном количестве кинофильмов и в ряде компьютерных игр (в основном, посвящённых Второй Мировой войне и Вьетнамской войне)

Появляется в Tom Clancy’s Rainbow Six Siege у оперативника Tachanka в качестве его основного оружия.

В Tom Clancy’s Ghost Recon появляется в дополнении Island Thunder как оружие кубинских солдат. Встречается в любительских модификациях о Второй Мировой войне, а также часто стоит на вооружении поздней советской и даже российской армий.

С реальным функционированием 3D модели Пулемета Дегтярева можно ознакомиться в оружейном симуляторе-игре «World of Guns:Gun Disassembly».

Присутствует в игре PUBG.

ДП-27 представлен в игре Warface как праздничное оружие, возможность получить которое появляется в преддверии 9 мая.

ДП-27 есть в игре Company of Heroes 2 у советских солдат в качестве улучшения.

РПД образца 1943 года

В 1944 году был разработано новое оружие, получившее название РПД – ручной пулемёт Дегтярёва, под патрон образца 1943 года. В этом же году выпустили опытную партия для войсковых испытаний. Пулемёт РП-44 или РПД имел ленточное боепитание из подвешиваемого к телу пулемёта, металлического короба со стандартной лентой на 100 патронов.

РПД образца 1943 года

Эта же лента шла к пулемёту Горюнова, образца 1943 года. Пулемёт отличался от ранних моделей наличием пистолетной рукоятки, прикладом объёмной формы для удобства его удержания при стрельбе, наличием деревянного цевья с упорами, для удержания тела пулемёта при стрельбе на весу.

В будущем, по принятии на вооружение автомата АК-47 и карабина СКС именно РПД являлся первым ручником, состоящим с ними в комплект.е Впоследствии РПД сменил ручной пулемёт Калашникова. Так уж вышло, что требования унификации вынудили снять с вооружения ручной пулемёт Дегтярева.

Характеристики РПД:

  • Патрон 7,62х39 (7,62-мм образца 1943 года)
  • Масса пулемета без патронов 7,4 кг
  • Масса пулемета со снаряженной патронной коробкой 9,8 кг
  • Длина пулемета 1037 мм
  • Длина ствола 520 мм
  • Начальная скорость пули 735 м/с
  • Дульная энергия 2134 Дж
  • Прицельная дальность 1000 м
  • Темп стрельбы 650-750 выстр/мин
  • Боевая скорострельность 150 выстр/мин
  • Емкость ленты 100 патронов
  • Масса патронной коробки с лентой 2,4 кг

Конкурс

В начале 1944 года был организован конкурс на создание пулемета для промежуточного патрона. Согласно заказу военных, они хотели получить легкое (относительно, разумеется) оружие, с максимальным показателем мощности, который может дать снаряд Елизарова и Семена. Кроме того, новая модель должна была избавиться от недостатков своих «старших братьев» – пулеметов ДП и ДПМ. За разработку конкурсного проекта взялись сразу несколько ведущих оружейных конструкторов: Симонов, Токарев, Судаев и другие. В конкурсе также решил принять участие Василий Алексеевич Дегтярев, пулеметы которого на тот момент уже состояли на вооружении в Красной Армии.

Благодаря многолетнему опыту создания ручных пулеметов, Дегтярев предложил сразу несколько вариантов новой модели. Они были схожими по газовой автоматике, но отличались по строению системы боепитания и конструкции затвора. Сначала Василий Алексеевич Дегтярев предлагал применять дисковый магазин, подобный тому, что используется в пулемете ДП и рассматривал перспективу создания коробчатого магазина. Однако тщательный анализ всех вариантов показал, что наиболее целесообразным будет применение ленточного боепитания.

Устройство[править]

РПД состоит из следующих основных частей и механизмов:

  1. ствол со ствольной коробкой, прицельным приспособлением и сошкой (не отделяется),
  2. затворная рама с газовым поршнем,
  3. рукоятка перезаряжания,
  4. затвор,
  5. возвратный механизм,
  6. спусковая рама с прикладом и спусковым механизмом,
  7. коробка с лентой.

В комплект РПД входят: принадлежность (шомпол, ключи мушки и регулятора, протирка, прочистки, выколотка и вороток, извлекатель, дульная накладка, маслёнка,), ремень, чехол и сумки для коробок с лентами.

Прицельное приспособлениеправить

Прицельное приспособление РПД состоит из мушки и прицела, в свою очередь состоящего из колодки прицела с пластинчатой пружиной, прицельной планки, целика, винта целика с маховичком, хомутика с двумя защёлками и пружинами и предохранителя целика. На верхней и нижней сторонах прицельной планки нанесены шкалы с делениями от 1 до 10 (дальность стрельбы в сотнях метров). Деления прицела разделены короткими рисками на полусотни метров. Боковые поправки вносятся целиком, передвигающимся влево и вправо маховичком и имеющим риску для установки на делениях, нанесённых на задней стенке прицельной планки (по семь делений вправо и влево от нуля). Каждое деление соответствует двум тысячным дальности.

На пулемётах ранних выпусков шкала прицела нанесена только на верхней стороне прицельной планки и имеет цену деления 100 м.

РПД в бою

Звездным часом для РПД стала Вьетнамская война. Пулемет превосходно показывал себя в скоротечных огневых контактах, присущих этому конфликту. Тяжелый патрон отлично вел себя в джунглях, пробивая преграды, ветви, листья. Сами американцы охотно использовали доставшиеся им РПД, иногда даже обрезали их на манер современных специальных пулеметов для боев на короткой дистанции.

Осовремененный РПД

РПД производился в Китае и Северной Корее по местным лицензиям. РПД активно поставлялся за рубеж и стоял на вооружении более чем в 50 странах. Несмотря на то, что многие считают патрон да и сам пулемет устаревшими, даже в наши дни в Ливии, Сирии, Африке и многих других локальных конфликтах можно встретить характерный облик РПД, незначительно улучшенного РПДМ или его иностранных «клонов», которые выделяются своей круглой патронной коробкой.

И ещё один

В нашей армии на смену РПД пришел удачный РПК, но и сейчас на складах хранения находится значительное количество доказавших свою эффективность и неприхотливость дегтяревских пулеметов. В Америке любители оружия выпускают РПД малыми партиями и делают для него современные «обвесы», с которыми наш послевоенный «старичок» смотрится очень даже бодро и современно.

И ещё один

Вот так в нашей стране впервые появился пулемет, намного опередивший свое время и во многом предопределивший тактику применения легких скорострельных пулеметов в войнах второй половины ХХ века и в современных конфликтах.

Обложка: pinterest.ru

Сборка и разборка РПД[править]

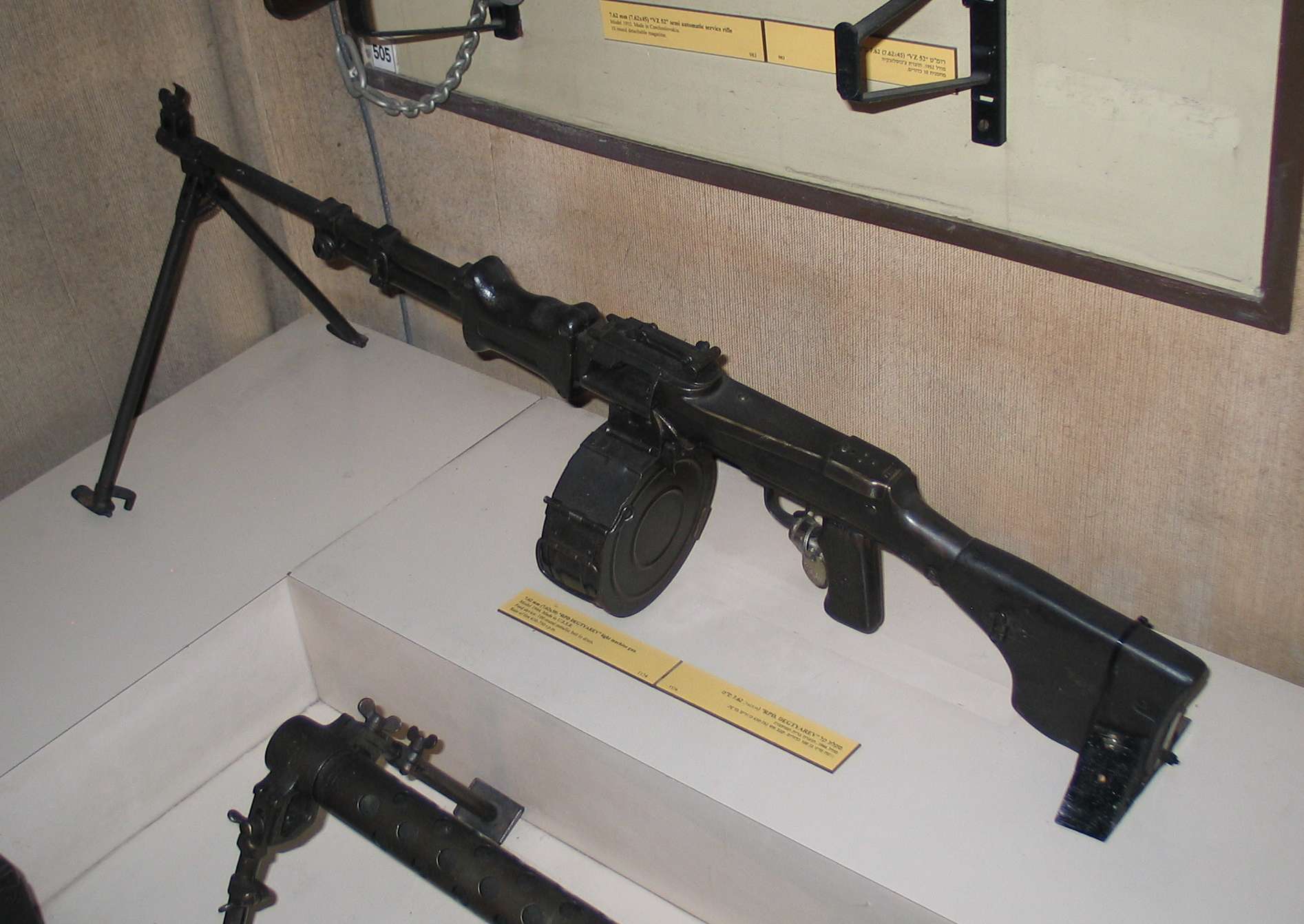

РПД в Музее Армии Обороны Израиля, Тель-Авив.

Неполная разборка РПД производится для чистки, смазки и осмотра в следующем порядке:

  1. установка пулемёта на сошку, открытие крышки ствольной коробки, отведение затворной рамы в заднее положение, проверка отсутствия патрона в патроннике, спуск затворной рамы с боевого взвода;
  2. отделение шомпола;
  3. извлечение пенала с принадлежностью;
  4. извлечение возвратного механизма;
  5. отделение спусковой рамы;
  6. отделение рукоятки перезаряжания;
  7. отделение затворной рамы;
  8. отделение затвора от затворной рамы.

Сборка после неполной разборки производится в следующем порядке:

  1. присоединения затвора к затворной раме;
  2. присоединение затворной рамы к ствольной коробке;
  3. присоединение рукоятки перезаряжания;
  4. присоединение спусковой рамы;
  5. вставка возвратного механизма в приклад;
  6. закрытие крышки ствольной коробки;
  7. присоединение шомпола;
  8. сборка принадлежности;
  9. проверка правильности сборки.

Полная разборка РПД производится для чистки при сильном загрязнении, после нахождения пулемёта под дождём или в снегу, при переходе на новую смазку или ремонте в следующем порядке:

  1. неполная разборка;
  2. разборка затвора;
  3. отделение регулятора;
  4. разборка механизма подачи ленты.

Сборка после полной разборки производится в обратном порядке.

Рекомендуется летом (при температуре выше 5 °C) использовать ружейную смазку и щелочной состав (для очистки от порохового нагара), а зимой (от +5 °C до −50 °C) — жидкую оружейную смазку (для смазки и очистки от нагара), тщательно удалив (промыв все металлические части в керосине или жидкой ружейной смазке, тщательно протерев ветошью или паклей, затем снова промыв и обтерев чистой ветошью) перед этим летнюю смазку. Для хранения на складе в течение длительного времени пулемёт обильно смазывается смесью, состоящей из 50 % пушечной и 50 % ружейной смазки, путём двукратного опускания вычищенных металлических частей в ванны с горячей смазкой.

Примечания[править]

  1. ↑ Наставление по стрелковому делу. 7,62-мм ручной пулемёт Дегтярева (РПД). 1957 год
  2. Попенкер М.Р., Милчев М.Н. Вторая мировая: Война оружейников. М.: Яуза, Эксмо, 2008. стр. 715
  3. Д.Н. Болотин. История советского стрелкового оружия и патронов. – СПб: Полигон, 1995 г. стр. 182
  4. ↑ Попенкер М.Р., Милчев М.Н. Вторая мировая: Война оружейников. М.: Яуза, Эксмо, 2008. стр. 716
  5. Д.Н. Болотин. История советского стрелкового оружия и патронов. – СПб: Полигон, 1995 г. стр. 183
  6. Д.Н. Болотин. История советского стрелкового оружия и патронов. – СПб: Полигон, 1995 г. стр. 184
  7. ↑ И. А. Пермяков. Оружие, стреляющее «из-за угла». Военно-исторический журнал. 2015. № 5. С. 41 — 44

Насадки для стрельбы из укрытия

После окончания Великой Отечественной войны в СССР проводились эксперименты по созданию криволинейных насадок для стрельбы из укрытия, в первую очередь для применения экипажами бронетехники. Насадка представляла собой изогнутый ствол, в казённой части которого смонтирован механизм крепления к дульной части ствола пулемёта. Длина насадки составляла 610 мм, радиус изгиба — 250 мм, угол изгиба — 90°. При этом нарезы криволинейного ствола были продолжением нарезов ствола пулемёта. Кроме того, испытывался подобный ствол, предназначенный для установки на пулемёт вместо штатного. Однако, испытания выявили, что его характеристики уступают насадке.

Эксплуатанты

  • Азербайджан Азербайджан
  • Албания Албания: оставались на вооружении албанской армии по меньшей мере до 1994 года
  • Алжир Алжир
  • Ангола Ангола
  • Афганистан Афганистан
  • Бангладеш Бангладеш
  • Бенин Бенин
  • Венгрия Венгрия
  • Вьетнам Вьетнам
  • Джибути Джибути
  • Египет Египет
  • Зимбабве Зимбабве
  • Индонезия Индонезия
  • Ирак Ирак
  • Камбоджа Камбоджа
  • КНР КНР: лицензионная копия под индексом Тип 56;
  • КНДР КНДР: копия под индексом Тип 62;
  • Лаос Лаос
  • Ливия Ливия
  • Мальта Мальта
  • Марокко Марокко
  • Монголия Монголия
  • Нигерия Нигерия
  • Никарагуа Никарагуа
  • Пакистан Пакистан
  • Перу Перу
  • Румыния Румыния
  • Сирия Сирия
  • Сомали Сомали
  • СССР СССР: состоял на вооружении до замены на РПК;
  • Судан Судан
  • Сьерра-Леоне Сьерра-Леоне
  • Танзания Танзания
  • Того Того
  • Уганда Уганда
  • Украина Украина: в 2011 году не менее 350 шт. оставалось на хранении в вооружённых силах и ещё 474 шт. в МЧС; с 2014 года РПД (в том числе, модернизированные) ВСУ и Национальной гвардией Украины в ходе вооруженного конфликта на Юго-востоке Украины
  • Чад Чад
  • Экваториальная Гвинея Экваториальная Гвинея
  • Эритрея Эритрея
  • Эфиопия Эфиопия
