ПТРК Фагот – пехотный вышибала танков

Описание

Каждый комплекс состоит из пусковой установки с аппаратурой управления, пускового механизма и ракеты 9М111 (или ее модификации) в контейнере из стекловолокна. Пусковой контейнер является одноразовым.

Пусковой станок 9П56М может также применяться для запуска ПТУР «Конкурс » и «Конкурс-М». Станок состоит из вертлюга и треноги, а также поворотного и подъемного механизмов. В состав комплекса входит пусковой механизм 9П155. Прибор управления 9С451 принимает сигнал от лампы, отраженный в специальном зеркале и определяет положение ракеты в пространстве.

Аппаратура комплекса позволяет обнаруживать и сопровождать цель, производить пуск ПТУР, определять местоположение ракеты на всей траектории полета и проводить управление ее движением.

Пусковой контейнер с ракетой представляет собой трубу из стекловолокна, со съемными передними и задними крышками.

Ракета 9М111 выполнена на аэродинамической схеме «утка», она имеет длину 900 мм и калибр – 120 мм. Рули управления расположены в передней части ракеты. ПТУР состоит из четырех частей:

  • электромагнитного привода рулей;
  • боевой части (БЧ);
  • двигательной установки;
  • отсека для аппаратуры управления.

В хвостовой части ракеты расположены несущие поверхности, которые раскрываются после старта. Они изготовлены из тонких стальных листов, которые закручиваются вокруг корпуса ракеты перед установкой ее в контейнер. После запуска они самостоятельно раскрываются.

ПТУР оснащена однокамерным реактивным двигателем с двумя соплами, а также вышибным зарядом, который выводит ракету из контейнера и задает ей начальную скорость. В отсеке для аппаратуры находится блок управления, безынерционная катушка с проводом длиной 2000 или 2500 метров, координатор и лампа-фара. Лампа-фара оснащена специальным светофильтром, который преобразует большую часть света в инфракрасное излучение. Лампа-фара и отражатель защищены от действия вышибного заряда специальными шторами, которые раскрываются после включения маршевых двигателей ракеты.

В полете ракета стабилизируется посредством вращения. Изменение положения в пространстве происходит за счет поворотных носовых рулей. В состав управляющей аппаратуры входит гироскоп, который раскручивается пороховым зарядом.

Комплекс оснащен ручным механизмом пуска и предохранителем. Прицел «Фагота» имеет дальность четыре тысячи метров, данный ПТРК может комплектоваться тепловизионным прицелом «Мулат», способным обнаруживать танки на дистанции 3600 метров.

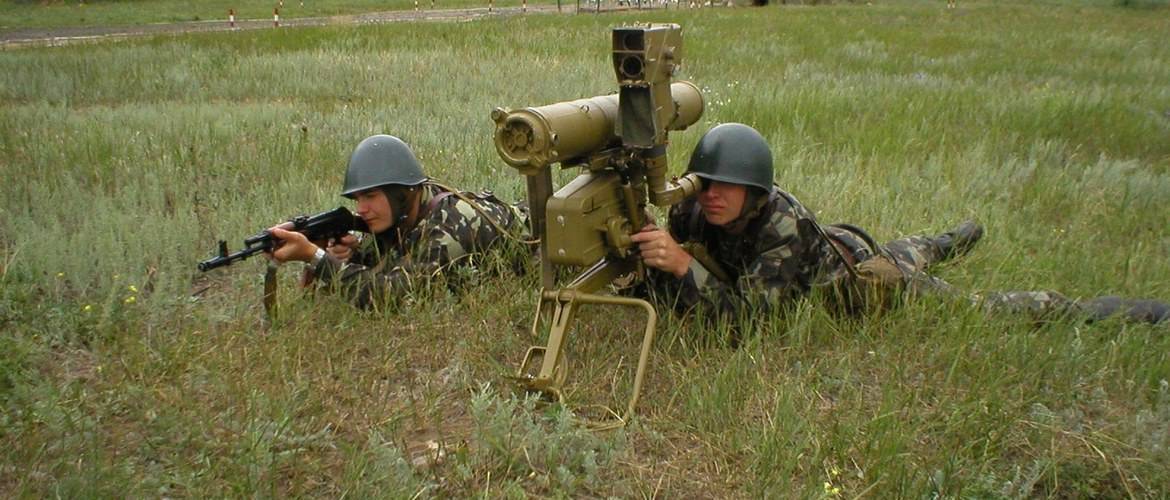

ПТРК «Фагот» прост в эксплуатации, он легко переносится и устанавливается расчетом, состоящим из двух человек. Командир расчета переносит сложенный пусковой комплекс, его вес составляет 22,5 кг, а второй номер несет тюк с двумя ракетами в пусковых контейнерах. Вес такого тюка составляет 26,85 кг.

Время развертывания комплекса составляет 2,5 минуты.

Видео о ПТРК «Фагот»

Отгремели последние залпы Второй Мировой Войны. Страны-победительницы, да и другие государства, продолжали наращивать и восстанавливать военный потенциал армий. Основную скрипку на поле боя играли танковые подразделения. В пику развитию танков совершенствовались и меры противодействия.

Противотанковые артиллерийские орудия, в связи со своей непродолжительной жизнью на поле боя, возросшей маневренностью целей, появлением других бронированных участников сражений, не обеспечивали пехоте полноценную оборону от железных монстров. Выход нашли разработчики управляемых противотанковых средств, к числу которых относится и ПТРК «Фагот».

Тактико-технические характеристики ПТРК «Конкурс»

Сравнение характеристик советской и американской ракеты показывает преимущество в дальности действия отечественного вооружения. Кроме того, «Конкурс» способен поражать быстроходные цели.

ХарактеристикаПТРК «Конкурс»ПТРК «Джавелин»
ПТРК «Джавелин»1516
Длина контейнера, м1.261.2
Принцип действияКумулятивная струяКумулятивная струя
Дальность стрельбы4 км днем и 3.5 км ночью2 км
Скорость полета ракеты, м/с250150
Бронепробиваемость, мм600 (угол попадания 900)
250 (угол попадания 600)
500 (угол попадания 900)
200 (угол попадания 600)
Максимальная скорость движения цели, км/ч6040

Советская ракета имеет несколько лучшие характеристики бронепробиваемости. Повышенная скорость полета обеспечивает раннее поражение цели.

Пусковая установка

Запуск реактивных противотанковых ракет производится при помощи пусковой установки состоящей из:

  1. блока управления 9С451;
  2. визира 9Ш119;
  3. механизма запуска 9П155;
  4. станка 9П56.

Наземный блок управления предназначен для поиска и обнаружения цели, наблюдения за ней, производства выстрела, сопровождения реактивной ракеты до объекта.

Инфракрасный визир позволяет наводчику-оператору наблюдать точку наводки и держать ракету на линии прицеливания. Он так же снабжен индикатором световых помех, посредством которого наводчику сообщается, что в поле зрения действует помеха, влияющая на процесс наведения.

Механизм запуска имеет механический предохранитель и спусковую скобу, нажатием на которую производится выстрел.

Станок представляет собой треногу с вертлюгом, подъемным и поворотным механизмом, позволяющим вести круговой обстрел. Он сконструирован так, что стреляющему, приходится занимать лежачее положение или проводить стрельбу из окопа.

Но этим уменьшается боевой профиль и повышается живучесть огневого средства на поле боя, что играет главную роль при оборонительных операциях и огневых засадах. Модификация пусковой установки 9П135М имеет возможность установки на боевую технику, в том числе на БМП-2 и БМД-2.

При необходимости два члена экипажа легко переводят комплекс из машинного варианта в переносной.

Устройство

ПТРК «Конкурс» состоит из трех не уступающим друг другу по важности компонентов. В первую очередь, это боевая машина, на башне которой размещался «Конкурс»

В ней башенный отсек был полностью переоборудован и адаптирован под противотанковый комплекс.

Вторая составляющая «Конкурса» это пусковая установка 9П135. Она состоит из стационарных крепежей, кронштейнов, пяти контейнеров и радиоэлектрических компонентов, которые подсоединены к пульту управления, размещенному внутри, на месте наводчика орудия.

Третья составляющая «Конкурса», это ракета 9М113. Она размещена в контейнерах на пусковой установке. Запуск происходит только после подачи команды оператором орудия.

Вести огонь по бронированным целям противника можно не только с БМ 9П148, но и с станка. ПТРК «Конкурс» можно снабдить мотострелковые подразделения, у которых при ведении оборонительных операций существует дефицит в боевой технике. В этом случае «Конкурс» устанавливают на БМП-2, либо огонь ракетой ведется оператором со станка-треноги, установленного на земле.

Модификации

Со 120-мм ракетой 9М111 «Фагот»

Со 135-мм ракетой 9М113 «Конкурс»

Ракеты

  • 9М111 Фагот (НАТО: AT-4 Spigot и AT-4A Spigot A) — на вооружении с 1970 года. Калибр ракеты 120 мм
  • 9М111-2 Фагот (НАТО: AT-4B Spigot B) — ракета с модернизированной ДУ. Калибр ракеты 120 мм. Максимальная дальность стрельбы — 2000 м. Бронепробивемость БЧ — до 460 мм гомогенной брони.
  • 9М111М Фактория / Фагот-М (НАТО: AT-4C Spigot C) — изменена конструкция корпуса и воронки боевой части для размещения заряда увеличенной массы и бронепробиваемости. Максимальная дальность стрельбы — 2500 м
  • 9М113 Конкурс — калибр ракеты 135 мм. Максимальная дальность стрельбы — 75—3000 м. Бронепробиваемость кумулятивной БЧ — до 600 мм.
  • 9М113М Конкурс — калибр ракеты 135 мм. Дальность стрельбы — 75—4000 м. Бронепробивемость тандемно-кумулятивной БЧ — до 800 мм за ДЗ.

Пусковые устройства

  • 9П135 — масса ПУ 22,5 кг. Может использоваться только с ракетами серии 9М111 Фагот.
  • 9П135М — может применяться для стрельбы и наведения как ракет 9М111 Фагот, так и 9М113 Конкурс.
  • 9П135М1 — модернизированная версия 9П135.
  • 9П135М2 — модернизированная версия 9П135.
  • 9П135М3 — поступила на вооружение в начале 1990-х годов. Имеет 13 кг тепловизор с дальностью наведения до 2500 м (ночью).
  • 9С451М2 — разрабатываемое ПУ с ночным прицелом, снабжённым системой автоматического затемнения.

Источники

  • Карпенко А. В. Российское ракетное оружие 1943-1993. – СПб: «Пика», 1993.
  • ПТУРы сухопутных войск. Серия «Архив 500+» – К.: «Архив-Пресс», 1997.
  • Ангельский Р. Д. Отечественные противотанковые комплексы – М: ООО «Издательство Астрель», 2002. – 192 с.
  • Военный Парад
  • FAS – www.fas.org
  • Russian Missile Systems – www.wonderland.org.nz
  • Bharat-Rakshak – www.bharat-rakshak.com

Переносный противотанковый комплекс 9К111 “Фагот” предназначен для поражения танков и других бронированных целей, а также вертолетов и огневых точек противника.

Разработка ПТРК “Фагот” началась в марте 1963 года в КБ Приборостроения (г.Тула). Полномасштабное развертывание работ по “Фаготу” было начато по решению Комиссии по военно-промышленным вопросам при Совмине СССР от 18 мая 1966 года за № 119.

Заводские испытания комплекса, проведенные в 1967-1968 годах, были неудачными. Последний этап заводских испытаний был начат в январе 1969 года, но из-за низкой надежности проводной линии связи испытания были вновь прекращены. После устранения неисправностей их закончили в апреле-мае 1969 года. А в марте 1970 года были закончены совместные (государственные) испытания комплекса. Постановлением СМ № 793-259 от 22 сентября 1970 года комплекс “Фагот” был принят на вооружение. В 1970 году Кировскому заводу “Маяк” была заказана установочная партия “Фаготов” (100 штук), а в следующем году там началось их серийное производство. Производство “Фаготов” на заводе “Маяк” было отлажено в IV квартале 1971 года, когда сдали 710 снарядов. В 1975 году был создан модернизированный вариант ракеты 9М111М с увеличенной дальностью полета и повышенной бронепробиваемостью. Модернизированный образец комплекса получил название 9М111М “Фактория”.

Комплекс 9К111 “Фагот” экспортировался во многие страны мира и применялся во многих локальных конфликтах последних десятилетий. Кроме России комплекс разных модификаций состоит на вооружении сухопутных сил Афганистана, Болгарии, Венгрии, Индии, Иордании, Ирана, Северной Кореи, Кувейта, Ливии, Никарагуа, Перу, Польши, Румынии, Сирии, Вьетнама, Финляндии.

Видео

Противотанковый ракетный комплекс «Фагот» относится к ПТРК второго поколения, это первый отечественный образец подобного оружия с полуавтоматической системой управления. Разработка этого комплекса началась еще в 60-х годах прошлого века, он стоит на вооружении российской армии до сих пор, его эксплуатируют в десятках других армий мира .

История создания

Первыми работами в области создания противотанковых управляемых ракет (ПТУР) занялись немцы во время Второй мировой войны. Они создали принципиально новое оружие против бронетехники: ПТРК Х-7 Rotkappchen («Красная Шапочка»). Данная ракета управлялась по проводам и имела дальность полета 1200 метров. Этот ракетный комплекс был готов в самом конце войны, но свидетельств о его реальном боевом применении нет.

Неизвестно, попала ли «Красная Шапочка» хотя бы в один из вражеских танков, но в руки союзников она попала точно и оказала серьёзное влияние на дальнейшее развитие подобного оружия.

Через несколько лет после войны французы создали весьма неплохие ПТУР SS-10 и SS-11. СССР включился в эту гонку не сразу, лишь после успешного применения противотанковых ракетных комплексов в нескольких конфликтах, их разработкой занялись и советские конструкторы.

Уже в 1963 году на вооружение Советской армии был принят ПТРК «Малютка ». Этот комплекс получился настолько удачным, что используется и поныне. Его «звездным часом» стала арабо-израильская война 1973 года, во время которой переносными комплексами «Малютка» было уничтожено до 800 единиц израильской бронетехники.

ПТУР «Малютка» (как и SS-10) относился к первому поколению противотанковых ракет.
Управление ракетой происходило по проводам, несмотря на все свои несомненные преимущества, этот переносной комплекс имел и множество недостатков. Скорость полета ракеты была очень низкой: на расстояние два километра ракета летела почти две минуты. За это время цель могла изменить свое месторасположение или спрятаться за укрытием. Да и развертывание комплекса в боевое положение занимало слишком много времени.

Но главным недостатком было другое: оператор во время всего полета ракеты должен был тщательно наводить ее на цель. Именно поэтому результаты стрельб на полигоне очень сильно отличались от результатов комплекса в боевых условиях. Малейшее дрожание рук оператора уводило ПТУР мимо цели. Израильтяне очень быстро поняли этот недостаток комплекса и изменили тактику: сразу после пуска ракеты открывали по оператору шквальный огонь, в результате чего точность «Малюток» значительно снижалась.

К тому же очень скоро на танках появилась навесная динамическая броня, что сразу сделала применение этих ПТУР намного менее эффективным. Необходимо было создавать новый комплекс. Основной задачей конструкторов было упростить нацеливание ракеты и увеличить скорость ее полета.

В ПТРК второго поколения для управления полетом противотанковой ракеты использовался специальный инфракрасный пеленгатор, который отслеживал положение ракеты, отсылал информацию в вычислительную машину комплекса, а та передавала команды ракете через провод, что разматывался за ней.

В 1963 году в Тульском конструкторском бюро приборостроения началась разработка ПТУР второго поколения «Фагот». Основным отличием этого ракетного комплекса стала полуавтоматическая система наведения. Чтобы попасть в цель, оператору необходимо было просто навести на нее визир и удерживать его на протяжении всего полета ракеты. Управление полетом ракеты выполняла автоматика комплекса.

Кроме того, чтобы уменьшить время развертывания, пуск ракеты «Фагота» производился прямо из контейнера, а запуск ее маршевых двигателей происходил на достаточном удалении от оператора. Конструкторам удалось серьезно уменьшить габариты и вес пускового контейнера, установив на ракете крылья, раскрываемые сразу после старта.

Заводские испытания комплекса начались в 1967 году и продолжались два года, в 1970 году противотанковый ракетный комплекс «Фагот» приняли на вооружение.

В 1975 году для «Фагота» была создана модернизированная ракеты 9М111М с улучшенной бронепробиваемостью и увеличенной дальностью.

Комплекс «Фагот» активно экспортировался, он и сегодня состоит на вооружении нескольких десятков армий.
«Фагот» успел поучаствовать во многих конфликтах, показав при этом высокую эффективность и надежность. Кроме Советского Союза, эти комплексы производились еще и в Болгарии.

По классификации стран НАТО этот ПТРК называется AT-4 Spigot.

Комментарии

  1. Нередко встречается выражение противотанковый управляемый реактивный снаряд (ПТУРС), которое однако не тождественно противотанковой управляемой ракете, поскольку является только одной из её разновидностей, а именно ПТУР ствольного запуска.
  2. Которое, в свою очередь, было приобретено BMW в июне 1939 года у Siemens.
  3. Харальд Вольф возглавлял подразделение разработки ракет на начальном этапе после вхождения его в структуру BMW, вскоре его сменил на посту граф Гельмут фон Зборовский, который руководил подразделением разработки ракет в BMW до самого конца войны, а после войны перебрался во Францию и участвовал во французской ракетной программе, сотрудничал с двигателестроительной компанией SNECMA и ракетостроительным подразделением Nord Aviation.
  4. Сам К. Э. Циолковский свои теоретические наработки подразделял на «космические ракеты» для вывода полезной нагрузки в космическое пространство и «земные ракеты» как сверхскоростное современное транспортное средство рельсового подвижного состава. При этом, ни те, ни другие, он не предполагал к использованию в качестве средств поражения.
  5. Изредка слово «ракета» могло употребляться в специализированной военной печати применительно к иностранным разработкам в данной сфере, как правило, как переводной термин, а также в историческом контексте. БСЭ первого издания (1941) содержит следующее определение ракеты: «В настоящее время ракеты используются в военном деле как средство сигнализации».
  6. См., в частности мемуары В. И. Чуйкова, на тот момент командующего 8-й гвардейской армией, о Белгородско-Харьковской стратегической наступательной операции (фрагмент книги «Гвардейцы Сталинграда идут на запад»): «Здесь впервые я увидел, как противник применил против наших танков противотанковые торпеды, которые запускались из окопов и управлялись по проводам. От удара торпеды танк разрывался на огромные куски металла, которые разлетались на 10-20 метров. Тяжело было нам смотреть на гибель танков, пока наша артиллерия не нанесла сильный огневой удар по танкам и окопам противника». Заполучить новые образцы вооружения красноармейцам не удалось, в описываемом случае они были уничтожены массированным огнём советской артиллерии. Процитированный эпизод приводится в нескольких изданиях данной книги.
  7. Небезынтересно будет отметить, что к 1965 году Nord Aviation превратилась в мирового лидера производства и реализации ПТУР на международном рынке вооружения и практически в монополиста их производства среди стран капиталистического мира — 80% арсеналов ПТУР капиталистических стран и их сателлитов составляли французские ракеты SS.10, SS.11, SS.12 и ENTAC, которых к тому времени было произведено в общей сложности около 250 тыс. единиц, и в дополнение к которым на выставке вооружения и военной техники в ходе 26-го Парижского международного авиасалона в 10—21 июня 1965 года были презентованы совместные франко-германские HOT и Milan.

Принцип действия

Благодаря инфракрасной лампе, которая освещает цель во время прицеливания, на пусковую установку (за счет электроники) поступает команда, которая подстраивает ракету и осуществляет пуск в наивыгоднейший для этого момент. Все что требуется от наводчика оператора на этом этапе — это держать цель на прицеле.

После нажатия оператором кнопки «Пуск», происходит последовательное срабатывание электроники и пиропатронов, через 0.2 секунды крышка контейнера открывается, и ракета 9М113 устремляется к цели.

Существуют два режима контроля полета ракеты 9М113. В «Полуавтоматическом режиме» подсветка цели происходит за счет автоматики пусковой установки. Но это не самый надежный вариант, поэтому подавляющее большинство операторов используют «Ручной режим».

В этом случае наводчик комплекса сам контролирует процесс корректировки полета 9М113 при помощи оптических прицелов и специальных ручек управления.

Этот комплекс прозвали «грозой танков». Попадание 15 кг ракеты зачастую приводит не только к переводу в статус «не боеспособная единица» техники, еще недавно представлявшей угрозу, но и к ее полному уничтожению. Но не только вражеским танкам стоит бояться «Конкурса».

А на воде не доплывут до своей цели неприятельские катера и даже небольшие корабли. ПТРК «Конкурс» является ярким примером мощного российского противотанкового оружия, и этот комплекс по сей день опасаются все танкисты мира.

Конструкция и принцип действия[править]

ПТРК срабатывает по следующим шагам:

  • Оператор визуально наводит комплекс на цель по оптическому прицелу. Сам ПТРК не умеет обнаруживать и сопровождать цели, поэтому считается полуавтоматическим.
  • Оператор отдаёт команду на пуск ПТУР и срабатывает вышибной двигатель.
  • Ракета 9М111, покинув ПТРК, расправляет рули из тонкой нержавеющей стали, которые просто за счёт их упругости сворачиваются при вставке в ПТРК.
  • За ракетой начинает из катушки разматываться провод управления.
  • После того как ПТУР покинул ПТРК, открываются защитная шторка с лампой в хвостовой части ракеты.

Оптический приёмник 9Ш119М1 на ПТРК обнаруживает угловые координаты ПТУР по работе лампы и начинает по проводу отдавать команды по удерживанию ПТУР на линии прицеливания. Приёмник 9Ш119М1 также может сообщить оператору, если цель пытается ставить световые помехи при полёте ПТУР.

  • Команды, принимаемые от ПТРК, ракета отдаёт на рули электромагнитными приводами. При этом при отдаче команд ракета использует также данные встроенного в неё гироскопа для учёта своей текущей угловой ориентации в пространстве. Траектория полёта ракеты — спираль.
  • Поскольку ПТРК не видит саму цель, а только следует за прицелом оператора, то оператору необходимо самому удерживать цель в прицеле, если она двигается, что требует специальной подготовки.

Тактико-технические характеристики

Благодаря своим техническим характеристикам «Фагот» может уверенно поражать танки и бронемашины любых армий мира.

ТТХ переносного ПТРК

Характеристика9М1119М111М9М113
дальность стрельбы, мот 70 до 2000от 75 до 2500от 75 до 4000
калибр, мм120120120
скорострельность, выстрел/мин.333
скорость полета max, м/с240240250
время полета max, с1113,512
бронепробиваемость, ммдо 400до 460до 600
бронепробиваемость под углом 60°, ммдо 200до 230до 250
масса в походном положении, кг49,447,147,7
вьюк №1 (пусковая установка), кг22,522,522,5
вьюк №2 (две ракеты в контейнерах), кг26,924,625,2
масса в боевом положении с контейнером, кг363434
расчет, чел.222
время перевода в боевое положение, с150150150

Простота эксплуатации, небольшие габариты, масса, позволяющая маневрировать по полю боя, высокая точность и эффективность позволяет применять данный вид вооружения практически в любых боевых операциях.

Недостатком является, только то, что поразить можно цели, находящиеся в визуальном контакте с наводчиком-оператором.

Пятидесятилетний ветеран боевых действий и службы в различных армиях мира востребован и в настоящее время.

Он используется в ряде гражданских войн и конфликтов по всему земному шару. В новостях из горячих точек то и дело мелькают различные боевые единицы, ставшие жертвой «Фаготов».
