Противотанковый ракетный комплекс ПТРК «Фагот»

Модификации[ | код]

Со 120-мм ракетой 9М111 «Фагот»

Со 135-мм ракетой 9М113 «Конкурс»

Ракеты | код

  • 9М111 Фагот (НАТО: AT-4 Spigot и AT-4A Spigot A) — на вооружении с 1970 года. Калибр ракеты 120 мм
  • 9М111-2 Фагот (НАТО: AT-4B Spigot B) — ракета с модернизированной ДУ. Калибр ракеты 120 мм. Максимальная дальность стрельбы — 2000 м. Бронепробивемость БЧ — до 460 мм гомогенной брони.
  • 9М111М Фактория / Фагот-М (НАТО: AT-4C Spigot C) — изменена конструкция корпуса и воронки боевой части для размещения заряда увеличенной массы и бронепробиваемости. Максимальная дальность стрельбы — 2500 м
  • 9М113 Конкурс — калибр ракеты 135 мм. Максимальная дальность стрельбы — 75—3000 м. Бронепробиваемость кумулятивной БЧ — до 600 мм.
  • 9М113М Конкурс — калибр ракеты 135 мм. Дальность стрельбы — 75—4000 м. Бронепробивемость тандемно-кумулятивной БЧ — до 800 мм за ДЗ.

Пусковые устройства | код

  • 9П135 — масса ПУ 22,5 кг. Может использоваться только с ракетами серии 9М111 Фагот.
  • 9П135М — может применяться для стрельбы и наведения как ракет 9М111 Фагот, так и 9М113 Конкурс.
  • 9П135М1 — модернизированная версия 9П135.
  • 9П135М2 — модернизированная версия 9П135.
  • 9П135М3 — поступила на вооружение в начале 1990-х годов. Имеет 13 кг тепловизор с дальностью наведения до 2500 м (ночью).
  • 9С451М2 — разрабатываемое ПУ с ночным прицелом, снабжённым системой автоматического затемнения.

Описание

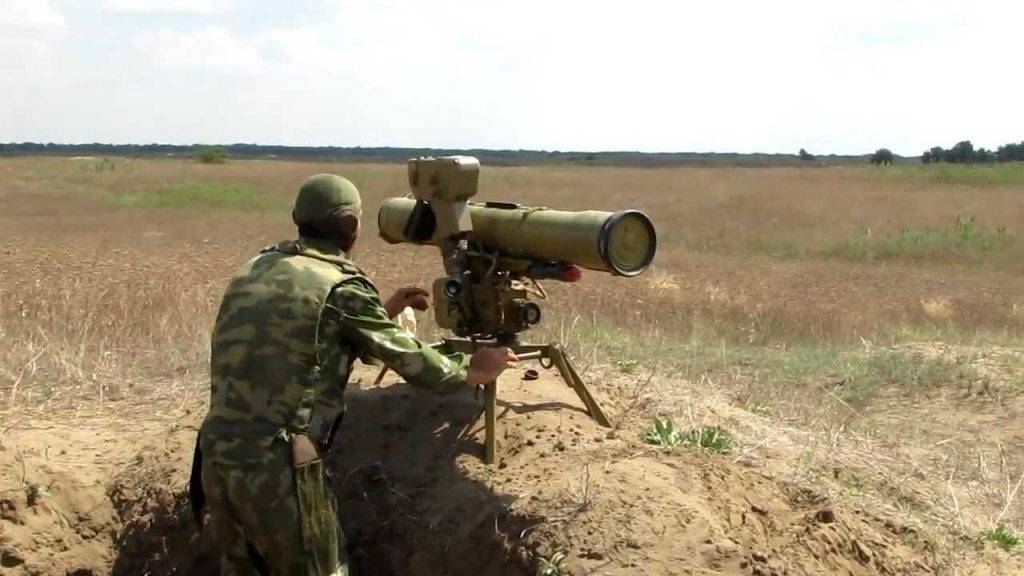

Каждый комплекс состоит из пусковой установки с аппаратурой управления, пускового механизма и ракеты 9М111 (или ее модификации) в контейнере из стекловолокна. Пусковой контейнер является одноразовым.

Пусковой станок 9П56М может также применяться для запуска ПТУР «Конкурс» и «Конкурс-М». Станок состоит из вертлюга и треноги, а также поворотного и подъемного механизмов. В состав комплекса входит пусковой механизм 9П155. Прибор управления 9С451 принимает сигнал от лампы, отраженный в специальном зеркале и определяет положение ракеты в пространстве.

Аппаратура комплекса позволяет обнаруживать и сопровождать цель, производить пуск ПТУР, определять местоположение ракеты на всей траектории полета и проводить управление ее движением.

Пусковой контейнер с ракетой представляет собой трубу из стекловолокна, со съемными передними и задними крышками.

Ракета 9М111 выполнена на аэродинамической схеме «утка», она имеет длину 900 мм и калибр – 120 мм. Рули управления расположены в передней части ракеты. ПТУР состоит из четырех частей:

  • электромагнитного привода рулей;
  • боевой части (БЧ);
  • двигательной установки;
  • отсека для аппаратуры управления.

В хвостовой части ракеты расположены несущие поверхности, которые раскрываются после старта. Они изготовлены из тонких стальных листов, которые закручиваются вокруг корпуса ракеты перед установкой ее в контейнер. После запуска они самостоятельно раскрываются.

ПТУР оснащена однокамерным реактивным двигателем с двумя соплами, а также вышибным зарядом, который выводит ракету из контейнера и задает ей начальную скорость. В отсеке для аппаратуры находится блок управления, безынерционная катушка с проводом длиной 2000 или 2500 метров, координатор и лампа-фара. Лампа-фара оснащена специальным светофильтром, который преобразует большую часть света в инфракрасное излучение. Лампа-фара и отражатель защищены от действия вышибного заряда специальными шторами, которые раскрываются после включения маршевых двигателей ракеты.

В полете ракета стабилизируется посредством вращения. Изменение положения в пространстве происходит за счет поворотных носовых рулей. В состав управляющей аппаратуры входит гироскоп, который раскручивается пороховым зарядом.

Комплекс оснащен ручным механизмом пуска и предохранителем. Прицел «Фагота» имеет дальность четыре тысячи метров, данный ПТРК может комплектоваться тепловизионным прицелом «Мулат», способным обнаруживать танки на дистанции 3600 метров.

ПТРК «Фагот» прост в эксплуатации, он легко переносится и устанавливается расчетом, состоящим из двух человек. Командир расчета переносит сложенный пусковой комплекс, его вес составляет 22,5 кг, а второй номер несет тюк с двумя ракетами в пусковых контейнерах. Вес такого тюка составляет 26,85 кг.

Время развертывания комплекса составляет 2,5 минуты.

Операторы

Операторы ПТРК «Конкурс»

  •  Азербайджан — 20 боевых машин 9П148 и 400 ракет 9М113
  •  Алжир — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год,
  •  Армения — 9 боевых машин 9П148, по состоянию на 2016 год
  •  Белоруссия — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Болгария — 236 комплексов 9К111 «Фагот» и 9К111-1 «Конкурс», по состоянию на 2010 год, 400 ПТУР 9М113 были произведены по лицензии для в период с по 1996 годы
  •  Венгрия — 100 боевых машин и 2060 ракет 9М113 поставлены из СССР в период с по 1988 годы, по состоянию на 2010 год 100 комплексов 9К111-1 «Конкурс» всё ещё находятся на вооружении
  •  Гвинея — некоторое количество ПТУР 9М113, по состоянию на 2010 год
  •  Грузия — некоторое количество 9М113, по состоянию на 2017 год
  •  ГДР — 52 боевые машины 9П148 поставлены из СССР в период с по 1983 годы, 11 200 ракет 9М113 поставлено из СССР в период с по 1989 годы
  •  Египет — 580 ракет 9М113 для бронетранспортёров Fahd поставлено из России в период с по 1995 годы
  •  Индия — 110 СПТРК на базе БРДМ-2 с ракетами 9М111 и 9М113 (предположительно 9П148), по состоянию на 2010 год, 1000 ракет 9М113 поставлены из СССР в период с по 1991 годы. 25 000 ракет 9М113 заказаны у СССР в 1988 году, производятся по лицензии с 1992 года (включая версию 9М113М), по состоянию на 2011 год произведено 12 800 ракет
  •  Ирак — состояли на вооружении иракской армии во время Войны в Персидском заливе
  •  Иран — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год, ракеты производятся по лицензии под обозначением Towsan-1, в период с по 2011 годы произведено 2400 единиц 9М113
  •  Казахстан — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Киргизия — 12 единиц 9К111-1 «Конкурс», по состоянию на 2016 год
  •  КНДР — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Кот-д’Ивуар — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Ливия — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Молдавия — 19 комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Марокко — 100 ракет 9М113 поставлено из России в 2001 году
  •  Польша — 800 ракет 9М113 поставлено из СССР в период с по 1989 годы, по состоянию на 2010 год, на вооружении всё ещё находятся 18 комплексов 9К111-1 «Конкурс»
  •  Россия:

    • Сухопутные войска Российской Федерации — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
    • Береговые войска ВМФ России — 72 комплекса 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Румыния — 48 единиц 9П148, по состоянию на 2010 год
  •  Сирия — 400 ракет 9М113 поставлено из СССР в период с по 1987 годы, по состоянию на 2010 год, на вооружении всё ещё находятся 40 комплексов 9К111-1 «Конкурс»
  •  Словакия — 425 комплексов 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год
  •  СССР
  •  Туркмения — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Черногория — 19 комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Чехия — 21 единица 9П148, по состоянию на 2010 год
  •  Украина — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  •  Финляндия — 520 ракет 9М113 для БМП-2 поставлено из СССР и России в период с по 1992 годы
  •  Эритрея — 200 комплексов 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год

История создания

Первыми работами в области создания противотанковых управляемых ракет (ПТУР) занялись немцы во время Второй мировой войны. Они создали принципиально новое оружие против бронетехники: ПТРК Х-7 Rotkappchen («Красная Шапочка»). Данная ракета управлялась по проводам и имела дальность полета 1200 метров. Этот ракетный комплекс был готов в самом конце войны, но свидетельств о его реальном боевом применении нет.

Неизвестно, попала ли «Красная Шапочка» хотя бы в один из вражеских танков, но в руки союзников она попала точно и оказала серьёзное влияние на дальнейшее развитие подобного оружия.

Через несколько лет после войны французы создали весьма неплохие ПТУР SS-10 и SS-11. СССР включился в эту гонку не сразу, лишь после успешного применения противотанковых ракетных комплексов в нескольких конфликтах, их разработкой занялись и советские конструкторы.

Уже в 1963 году на вооружение Советской армии был принят ПТРК «Малютка». Этот комплекс получился настолько удачным, что используется и поныне. Его «звездным часом» стала арабо-израильская война 1973 года, во время которой переносными комплексами «Малютка» было уничтожено до 800 единиц израильской бронетехники.

ПТУР «Малютка» (как и SS-10) относился к первому поколению противотанковых ракет. Управление ракетой происходило по проводам, несмотря на все свои несомненные преимущества, этот переносной комплекс имел и множество недостатков. Скорость полета ракеты была очень низкой: на расстояние два километра ракета летела почти две минуты. За это время цель могла изменить свое месторасположение или спрятаться за укрытием. Да и развертывание комплекса в боевое положение занимало слишком много времени.

Но главным недостатком было другое: оператор во время всего полета ракеты должен был тщательно наводить ее на цель. Именно поэтому результаты стрельб на полигоне очень сильно отличались от результатов комплекса в боевых условиях. Малейшее дрожание рук оператора уводило ПТУР мимо цели. Израильтяне очень быстро поняли этот недостаток комплекса и изменили тактику: сразу после пуска ракеты открывали по оператору шквальный огонь, в результате чего точность «Малюток» значительно снижалась.

К тому же очень скоро на танках появилась навесная динамическая броня, что сразу сделала применение этих ПТУР намного менее эффективным. Необходимо было создавать новый комплекс. Основной задачей конструкторов было упростить нацеливание ракеты и увеличить скорость ее полета.

В ПТРК второго поколения для управления полетом противотанковой ракеты использовался специальный инфракрасный пеленгатор, который отслеживал положение ракеты, отсылал информацию в вычислительную машину комплекса, а та передавала команды ракете через провод, что разматывался за ней.

В 1963 году в Тульском конструкторском бюро приборостроения началась разработка ПТУР второго поколения «Фагот». Основным отличием этого ракетного комплекса стала полуавтоматическая система наведения. Чтобы попасть в цель, оператору необходимо было просто навести на нее визир и удерживать его на протяжении всего полета ракеты. Управление полетом ракеты выполняла автоматика комплекса.

Кроме того, чтобы уменьшить время развертывания, пуск ракеты «Фагота» производился прямо из контейнера, а запуск ее маршевых двигателей происходил на достаточном удалении от оператора. Конструкторам удалось серьезно уменьшить габариты и вес пускового контейнера, установив на ракете крылья, раскрываемые сразу после старта.

Заводские испытания комплекса начались в 1967 году и продолжались два года, в 1970 году противотанковый ракетный комплекс «Фагот» приняли на вооружение.

В 1975 году для «Фагота» была создана модернизированная ракеты 9М111М с улучшенной бронепробиваемостью и увеличенной дальностью.

Комплекс «Фагот» активно экспортировался, он и сегодня состоит на вооружении нескольких десятков армий. «Фагот» успел поучаствовать во многих конфликтах, показав при этом высокую эффективность и надежность. Кроме Советского Союза, эти комплексы производились еще и в Болгарии.

По классификации стран НАТО этот ПТРК называется AT-4 Spigot.

Состав

Боевая машина 9П148

Основная статья 9П148 «Конкурс»

Пусковая установка 9П148

Кузов пусковой установки 9П148 ПТРК «Конкурс» видоизменен по отношению к базовому кузову БРДМ-2. Изменения обеспечивают размещение пусковой установки, визира, а также электроприводов их наведения и синхронизации. В оригинальном листе крыши корпуса сделан вырез под выход пусковых направляющих. Вырез закрыт прямоугольным люком с электроприводом. В люке командира размещен визир (прицел — прибор наблюдения) 9Ш119 с возможностью быстрой грубой переброски вручную по горизонту, либо плавным слежением за целью с помощью электропривода. Визир в походном положении закрыт броневой заслонкой с ручным приводом. С целью предохранения оптики имеется «боевое стекло», открываемое только при боевой работе, тоже вручную. Предусмотрен светофильтр для защиты зрения наводчика от воздействия светового излучения ядерного взрыва, лазерного излучения и т. п. Привод фильтра — тоже ручной.

Пусковая установка 9П135

Пусковые направляющие на крыше корпуса 9П148

Аппаратурная часть боевой машины 9П148 выполнена на основе блоков переносной установки 9П135, размещенных в корпусе. Также в комплекте уложен станок 9П56 от носимого варианта. Таким образом, возможно полноценное использование противотанкового комплекса вне боевой машины, для чего необходимо демонтировать визир, аппаратуру управления, извлечь из укладки станок и собрать ПУ. Специальных инструментов для этого не требуется — все блоки закреплены барашковыми гайками, визир вынимается вверх через специальный лючок в своей башенке с использованием стандартного башенного ключа.

Помимо стандартных блоков установки 9П135, в БМ «Конкурс» содержатся специальные блоки:

  • блок индикации световых помех (позволяет обнаружить световые помехи, мешающие полуавтоматическому наведению ракеты в цель);
  • встроенная аппаратура контроля и проверки цепей пуска;
  • электромеханические приводы наведения и синхронизации.

Возможность проверки цепей пуска позволяет проконтролировать работоспособность всей цепочки процедуры запуска без реального пуска изделий. Поскольку для старта ракеты используется безоткатный принцип, запуск сопровождается выбросом факела пламени из торцевой части контейнера на примерно 10—15 м. В связи с этим крайне важна надежная изоляция двигательного и боевого отсеков от воздействия пламени. Проверка цепей пуска позволяет диагностировать неисправности механизма сброса защитных жалюзи воздухопритока, обрывы в линиях концевых выключателей механизмов стопорения «по-походному» и сигнализации закрытия люков экипажа и оружия.

ПТУР 9М113

ПТУРСы 9М14П1, 9М113М и 9М113 в Тульском госмузее оружия

Ракеты комплекса 9М113, 9М111 (и их модификации) широко описаны в литературе. Отдельного описания заслуживает процесс пуска. Сложный на первый взгляд, он обеспечивает пуск изделия только при полной отработке всех процедур, необходимых для надёжного старта, и исключающий пуск изделия при каких-либо неполадках.

  1. При нажатии кнопки «пуск» оператором замыкается электроцепь пиропатрона откидной передней крышки ТПК, крышка открывается, освобождая нажимную тягу замыкателя пиропатрона отсека энергопитания (на нём же расположен разъём Ш9, обеспечивающий коммутацию электороцепей ракеты и боевой машины).
  2. Под воздействием импульса пиропатрона разделённые элементы питания смыкаются и подают энергопитание в бортовую сеть изделия. Воспламеняется пороховой генератор гироскопа. После раскрутки гироскопа до рабочих оборотов (порядка 10000 оборотов в минуту) инерционный замыкатель коммутирует запал вышибного заряда.
  3. Вышибной заряд воспламеняется, выталкивая изделие из ТПК.
  4. Маршевый двигатель воспламеняется от собственного инерционного замыкателя, после достижения ракетой скорости около 300 м/с (что происходит на удалении примерно 70 м от огневой позиции).
