ПТРК «Конкурс»: история создания и технические характеристики

Примечания

  1. , с. 187.
  2. , с. 174.
  3. Spandrel в буквальном переводе означает «надсводное строение», «пазуха свода».
  4. ↑ . Оф.сайт Тульского оружейного завода. Дата обращения 27 января 2013.
  5. The Military Balance 2010. — P. 176.
  6. The Military Balance 2010. — P. 245.
  7. The Military Balance 2016. — P. 178.
  8. The Military Balance 2010. — P. 178.
  9. The Military Balance 2010. — P. 122.
  10. ↑ Ошибка в сносках?: Неверный тег ; для сносок не указан текст
  11. The Military Balance 2010. — P. 140.
  12. The Military Balance 2010. — P. 311.
  13. The Military Balance 2017. — P. 205.
  14. The Military Balance 2010. — P. 360.
  15. . MESHWAR. Дата обращения 21 августа 2012.
  16. The Military Balance 2010. — P. 251.
  17. The Military Balance 2010. — P. 365.
  18. The Military Balance 2016, p.187
  19. The Military Balance 2010. — P. 412.
  20. The Military Balance 2010. — P. 302.
  21. The Military Balance 2010. — P. 262.
  22. The Military Balance 2010. — P. 188.
  23. The Military Balance 2010. — P. 153.
  24. The Military Balance 2010. — P. 223.
  25. The Military Balance 2010. — P. 227.
  26. The Military Balance 2010. — P. 157.
  27. The Military Balance 2010. — P. 272.
  28. The Military Balance 2010. — P. 159.
  29. The Military Balance 2010. — P. 372.
  30. The Military Balance 2010. — P. 189.
  31. The Military Balance 2010. — P. 125.
  32. The Military Balance 2010. — P. 196.
  33. The Military Balance 2010. — P. 307.

Состав[ | код]

Боевая машина 9П148 | код

Основная статья 9П148 «Конкурс»

Пусковая установка 9П148

Кузов пусковой установки 9П148 ПТРК «Конкурс» видоизменен по отношению к базовому кузову БРДМ-2. Изменения обеспечивают размещение пусковой установки, визира, а также электроприводов их наведения и синхронизации. В оригинальном листе крыши корпуса сделан вырез под выход пусковых направляющих. Вырез закрыт прямоугольным люком с электроприводом. В люке командира размещен визир (прицел — прибор наблюдения) 9Ш119 с возможностью быстрой грубой переброски вручную по горизонту, либо плавным слежением за целью с помощью электропривода. Визир в походном положении закрыт броневой заслонкой с ручным приводом. С целью предохранения оптики имеется «боевое стекло», открываемое только при боевой работе, тоже вручную. Предусмотрен светофильтр для защиты зрения наводчика от воздействия светового излучения ядерного взрыва, лазерного излучения и т. п. Привод фильтра — тоже ручной.

Пусковая установка 9П135 | код

Пусковые направляющие на крыше корпуса 9П148

Аппаратурная часть боевой машины 9П148 выполнена на основе блоков переносной установки 9П135, размещенных в корпусе. Также в комплекте уложен станок 9П56 от носимого варианта. Таким образом, возможно полноценное использование противотанкового комплекса вне боевой машины, для чего необходимо демонтировать визир, аппаратуру управления, извлечь из укладки станок и собрать ПУ. Специальных инструментов для этого не требуется — все блоки закреплены барашковыми гайками, визир вынимается вверх через специальный лючок в своей башенке с использованием стандартного башенного ключа.

Помимо стандартных блоков установки 9П135, в БМ «Конкурс» содержатся специальные блоки:

  • блок индикации световых помех (позволяет обнаружить световые помехи, мешающие полуавтоматическому наведению ракеты в цель);
  • встроенная аппаратура контроля и проверки цепей пуска;
  • электромеханические приводы наведения и синхронизации.

Возможность проверки цепей пуска позволяет проконтролировать работоспособность всей цепочки процедуры запуска без реального пуска изделий. Поскольку для старта ракеты используется безоткатный принцип, запуск сопровождается выбросом факела пламени из торцевой части контейнера на примерно 10—15 м. В связи с этим крайне важна надежная изоляция двигательного и боевого отсеков от воздействия пламени. Проверка цепей пуска позволяет диагностировать неисправности механизма сброса защитных жалюзи воздухопритока, обрывы в линиях концевых выключателей механизмов стопорения «по-походному» и сигнализации закрытия люков экипажа и оружия.

ПТУР 9М113 | код

ПТУРСы 9М14П1, 9М113М и 9М113 в Тульском госмузее оружия

Ракеты комплекса 9М113, 9М111 (и их модификации) широко описаны в литературе. Отдельного описания заслуживает процесс пуска. Сложный на первый взгляд, он обеспечивает пуск изделия только при полной отработке всех процедур, необходимых для надёжного старта, и исключающий пуск изделия при каких-либо неполадках.

  1. При нажатии кнопки «пуск» оператором замыкается электроцепь пиропатрона откидной передней крышки ТПК, крышка открывается, освобождая нажимную тягу замыкателя пиропатрона отсека энергопитания (на нём же расположен разъём Ш9, обеспечивающий коммутацию электороцепей ракеты и боевой машины).
  2. Под воздействием импульса пиропатрона разделённые элементы питания смыкаются и подают энергопитание в бортовую сеть изделия. Воспламеняется пороховой генератор гироскопа. После раскрутки гироскопа до рабочих оборотов (порядка 10000 оборотов в минуту) инерционный замыкатель коммутирует запал вышибного заряда.
  3. Вышибной заряд воспламеняется, выталкивая изделие из ТПК.
  4. Маршевый двигатель воспламеняется от собственного инерционного замыкателя, после достижения ракетой скорости около 300 м/с (что происходит на удалении примерно 70 м от огневой позиции).

Операторы

  • Азербайджан Азербайджан — 20 боевых машин 9П148 и 400 ракет 9М113
  • Алжир Алжир — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год,
  • Армения Армения — 9 боевых машин 9П148, по состоянию на 2016 год
  • Белоруссия Белоруссия — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Болгария Болгария — 236 комплексов 9К111 «Фагот» и 9К111-1 «Конкурс», по состоянию на 2010 год, 400 ПТУР 9М113 были произведены по лицензии для в период с по 1996 годы
  • Венгрия Венгрия — 100 боевых машин и 2060 ракет 9М113 поставлены из СССР в период с по 1988 годы, по состоянию на 2010 год 100 комплексов 9К111-1 «Конкурс» всё ещё находятся на вооружении
  • Гвинея Гвинея — некоторое количество ПТУР 9М113, по состоянию на 2010 год
  • Грузия Грузия — некоторое количество 9М113, по состоянию на 2017 год
  • ГДР ГДР — 52 боевые машины 9П148 поставлены из СССР в период с по 1983 годы, 11 200 ракет 9М113 поставлено из СССР в период с по 1989 годы
  • Египет Египет — 580 ракет 9М113 для бронетранспортёров Fahd поставлено из России в период с по 1995 годы
  • Индия Индия — 110 СПТРК на базе БРДМ-2 с ракетами 9М111 и 9М113 (предположительно 9П148), по состоянию на 2010 год, 1000 ракет 9М113 поставлены из СССР в период с по 1991 годы. 25 000 ракет 9М113 заказаны у СССР в 1988 году, производятся по лицензии с 1992 года (включая версию 9М113М), по состоянию на 2011 год произведено 12 800 ракет
  • Ирак Ирак — состояли на вооружении иракской армии во время Войны в Персидском заливе
  • Иран Иран — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год, ракеты производятся по лицензии под обозначением Towsan-1, в период с по 2011 годы произведено 2400 единиц 9М113
  • Казахстан Казахстан — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Киргизия Киргизия — 12 единиц 9К111-1 «Конкурс», по состоянию на 2016 год
  • КНДР КНДР — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Кот-д’Ивуар Кот-д’Ивуар — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Ливия Ливия — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Молдавия Молдавия — 19 комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Марокко Марокко — 100 ракет 9М113 поставлено из России в 2001 году
  • Польша Польша — 800 ракет 9М113 поставлено из СССР в период с по 1989 годы, по состоянию на 2010 год, на вооружении всё ещё находятся 18 комплексов 9К111-1 «Конкурс»
  • Россия Россия:

    • Сухопутные войска Российской Федерации — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
    • Береговые войска ВМФ России — 72 комплекса 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год
  • Румыния Румыния — 48 единиц 9П148, по состоянию на 2010 год
  • Сирия Сирия — 400 ракет 9М113 поставлено из СССР в период с по 1987 годы, по состоянию на 2010 год, на вооружении всё ещё находятся 40 комплексов 9К111-1 «Конкурс»
  • Словакия Словакия — 425 комплексов 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год
  • СССР СССР
  • Туркмения Туркмения — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Черногория Черногория — 19 комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Чехия Чехия — 21 единица 9П148, по состоянию на 2010 год
  • Украина Украина — некоторое количество комплексов 9К111-1 «Конкурс», по состоянию на 2010 год
  • Финляндия Финляндия — 520 ракет 9М113 для БМП-2 поставлено из СССР и России в период с по 1992 годы
  • Эритрея Эритрея — 200 комплексов 9К11 «Малютка» и 9К111-1 «Конкурс», по состоянию на 2010 год

Тактико-технические характеристики

Характеристики ракеты 9М113
Система управленияполуавтоматическая по проводам
Боевая частькумулятивная
Дальность стрельбы, м:
Минимальная75
максимальная (днём)4000
максимальная (ночью)3500
Бронепробиваемость, мм:
при угле встречи 60°250
при угле встречи 90°560
Скорость полёта, м/с:
Средняя208
Максимальная250
Время полёта на максимальную дальность, с20
Масса боевой части, кг2,7
Масса ракеты, кг14,58
Масса ТПК с ракетой25,3
Размеры ракеты, мм:
Калибр135
Длина1165
размах крыла468
Размеры ТПК, мм:
Длина1263
Ширина188
Высота230
Характеристики боевой машины 9П148
БазаБРДМ-2
Боевая масса, т7
Размеры, мм:
Длина5750
Ширина2350
Высота2310
Клиренс, мм340
Скорость максимальная, км/ч95
Запас хода, км750
Возимый боекомплект10 9М113 + 10 9М111М или 15 9М113
Число ракет на ПУ, шт5
Скорострельность, выстр./мин02.мар

История создания

В середине 60-х годов прошлого столетия руководство советских вооруженных сил признало необходимость разработки самоходного противотанкового ракетного комплекса нового поколения. ПТРК «Шмель» и «Фаланга», стоящие в тот момент на вооружении СА, уже явно не соответствовали требованиям времени.

Военным нужен был ПТРК с полуавтоматической системой управления и сверхзвуковой ракетой, с дальностью поражения цели не менее 4 километров. Кроме того, на разработчиков были наложены жесткие ограничения по стоимости комплекса. В конкурсе принимали участие ко­ло­мен­ско­е Кон­ст­рук­тор­ское бю­ро ма­ши­но­строе­ния и Конструкторское бюро приборостроения (г. Тула).

Коломенские конструкторы старались точно следовать всем пожеланиям заказчика, а в тульском Бюро к заданию подошли более творчески. Тульские конструкторы оценивали целесообразность каждого из пунктов задания, предложенного военными. В результате они создали дозвуковую ракету (ПТУР), которая управлялась в полете по проводу, при этом значительно облегчив и удешевив ее. Кроме этого, новый ракетный комплекс был в высокой степени унифицирован с ПТРК «Фагот».

Первоначально проект разработки нового полкового ПТРК носил название «Гобой», но полученный комплекс весьма сильно отличался своими характеристиками от технического задания, поэтому его название решили изменить. Новый ПТРК получил название «Конкурс».

Испытания и доработка нового противотанкового ракетного комплекса длилась несколько лет. ПТРК «Конкурс» был принят на вооружение в 1974 году. Этот комплекс во многом унифицирован с ПТРК «Фаготом», из его пусковой установки можно запускать ПТУРы «Фагота».

Через несколько лет начались работы по модернизации «Конкурса»

Основное внимание было уделено противотанковой ракете, конструкторы пытались сделать ее наведение полностью автоматическим. Испытания ПТУРа начались в 1983 году, они продолжались несколько лет

В 1986 году «Конкурс-Р» решили принять на вооружение, но немного раньше прекратили выпускать БРДМ-2, которая являлась основной боевой машиной (БМ) для данного комплекса.

В конце 80-х была разработана более совершенная модификация этого ракетного комплекса – «Конкурс-М». Основным его отличием стала новая ракета с тандемной боевой частью, что существенно увеличило бронепробиваемость и позволило «Конкурсу-М» успешно бороться с бронетехникой, оснащенной динамической защитой. Кроме того, для установки «Конкурса-М» можно использовать не только БРДМ-2, но и другие БМ: БМП, БМД, бронеавтомобили и даже мотоциклы.

Описание

ПТРК «Конкурс» — это противотанковый комплекс полкового уровня, который может успешно поражать бронетехнику противника и его фортификационные сооружения на дистанции в четыре километра.

Ракетный комплекс состоит из нескольких составляющих:

  • боевой машины (БМ) 9П148;
  • пусковой установки 9П135М;
  • управляемой ракеты 9М113.

В состав пусковой установки входит: аппаратура управления и наведения, пусковой механизм и станок. На пусковой установке 9П135М размещается пять пусковых контейнеров, каждый из которых отбрасывается после выстрела. Если стрельба происходит из БМ 9П148, то с блока питания машины напряжение подается на электровоспламенители бор­то­во­го ис­точ­ни­ка пи­та­ния, на вто­рую на­зем­ную ба­та­рею бло­ка пи­та­ния и по­ро­хо­вой за­ря­д ро­то­ра ко­ор­ди­на­то­ра. Примерно через десять метров полета включается маршевый двигатель.

Горизонтальный угол наведения составляет 360°, а вертикальный — -5…+20°.

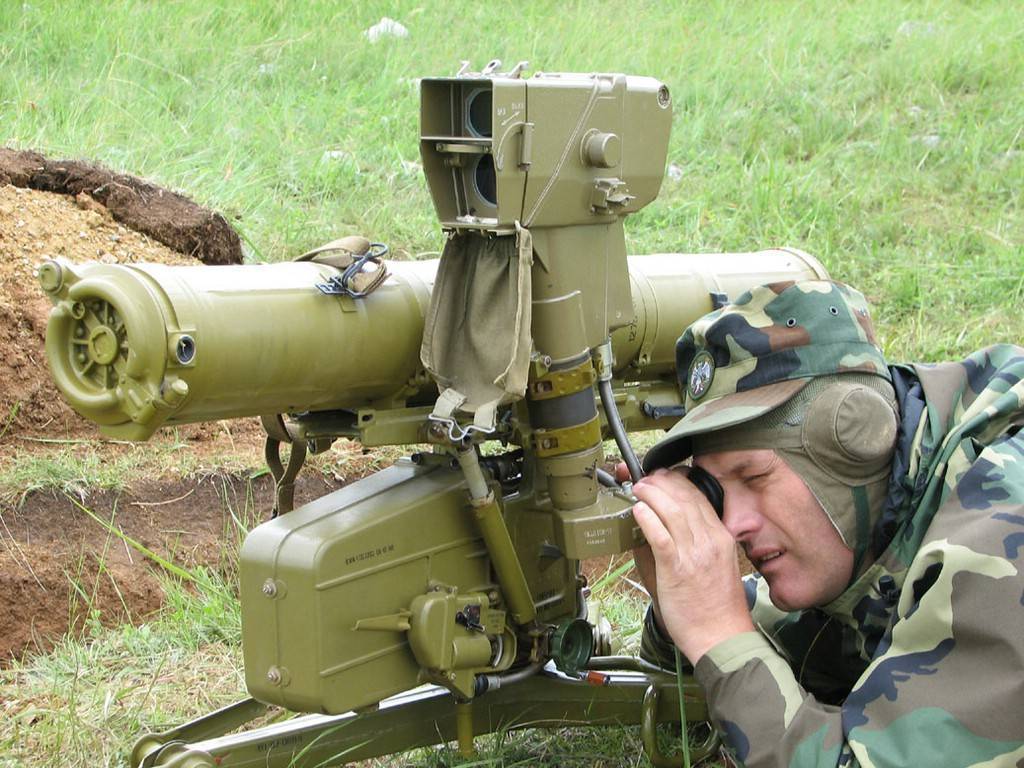

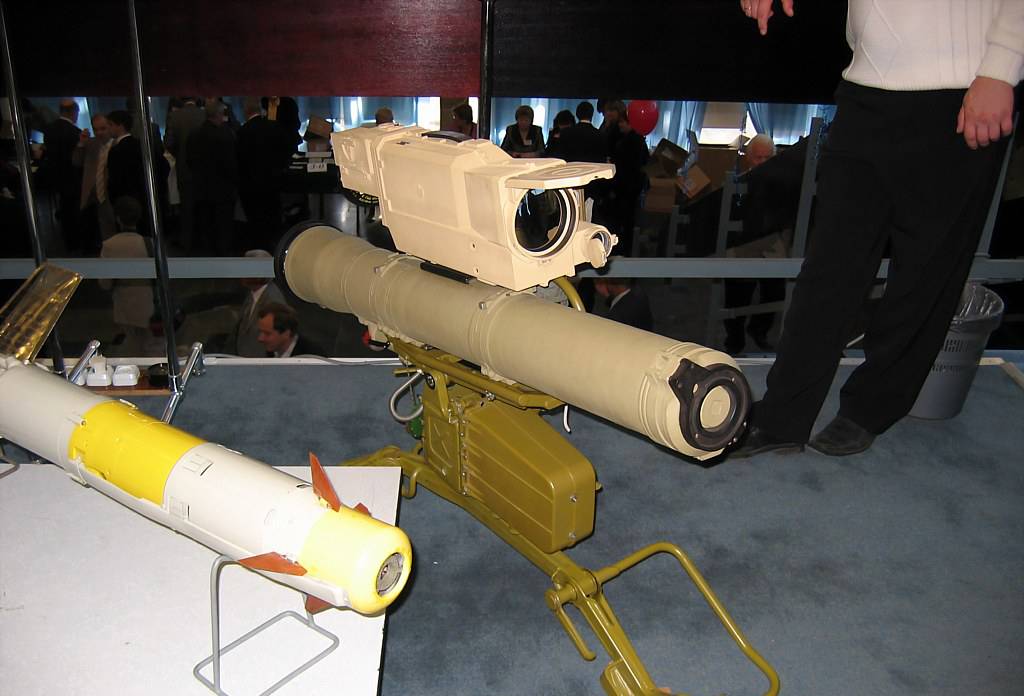

Существует и переносная пусковая установка, которая входит в состав вооружения самоходного комплекса. Она состоит из станка, аппаратуры управления и пускового механизма. Ее вес составляет 22 кг.

Управляемая ракета 9М113 имеет классическую аэродинамическую схему «утка». Ее калибр составляет 135 мм. Четыре крупных складывающихся крыла находятся в задней части ракеты, а четыре руля управления – в передней. Также в носовой части ракеты находятся приводы рулей и кумулятивный заряд. В полете рули и крылья расположены под определенным углом к продольной оси ракеты, что заставляет ее вращаться, стабилизируя полет.

В средней части ПТУРа установлен твердотопливный двигатель, аппаратура управления находится сзади. Двигатель ракеты — однокамерный двухрежимный. В задней части находится катушка с проводом и инфракрасная лампа, по которой аппаратура слежения находит ракету в полете. Единственным сложным прибором в конструкции ракеты является координатор, в составе которого есть гироскоп.

После выстрела инфракрасная лампа ракеты фиксируется аппаратурой управления. После чего автоматика определяет положение снаряда в пространстве и вносит поправки в полет. Сигнал передается по проводу и поступает в рулевые приводы. Оператор должен просто удерживать объект в прицеле. Кроме полуавтоматического, существует и ручной режим коррекции полета ракеты на ее завершающем этапе, это значительно увеличивает точность комплекса.
