Проект 971 «Щука-Б» – атомные подводные лодки

АПЛ «Кондор», «Барракуда» и «Щука» многоцелевого использования

С начала 80-х до 90-х годов были построены 4 лодки, которые являлись проектами 945 и 945А. Они получили названия «Барракуда» и «Кондор». Согласно 945 проекту, были построены атомные подводные лодки России «Кострома» Б276 и «Карп» Б239. Что касается проекта 945А, то по нему были созданы «Нижний Новгород» Б534, а также «Псков» Б336, изначально поставленные на вооружение Северного флота. Все 4 субмарины несут службу по сей день.

Также на вооружении имеется 4 подлодки многоцелевого проекта «Щука» 671РТМК, среди которых:

• «Обнинск» ─ Б138;
• «Петрозаводск» ─ Б338;
• «Тамбов» ─ Б448;
• «Даниил Московский» ─ Б414.

Министерство обороны планирует списать эти лодки и заменить их боевыми единицам совершенно нового класса.

Модификации и дальнейшее развитие проекта

Значительно изменилась и силовая установка, которую питает реактор модели ОК-650Б3. Изменения были настолько очевидны, что новая атомная многоцелевая подводная лодка в зарубежных СМИ сразу была окрещена Improved Akula. По тому же проекту должны были построить еще четыре субмарины, но в итоге на верфях были заложены и созданы только две из них. Первая из них, К-335 «Гепард», вообще была построена по спецпроекту 971М, который предусматривал использование в конструкции новейших достижений радиоэлектронной промышленности.

Эта лодка вообще стала для западных военных моряков известна как Akula II, так как ее отличия от базового проекта были разительны. Вторая достроенная субмарина, она же К-152 «Нерпа», также создавалась по особому проекту 971И, изначально предназначаясь для передачи в аренду ВМС Индии. В основном «Нерпа» отличается от своих «собратьев» максимально упрощенной радиоэлектронной начинкой, в которой нет секретных комплектующих.

Средства обнаружения кораблей противника

Настоящей изюминкой новой «Щуки» являлся комплекс МГК-540 «Скат-3». Он умеет не только отсеивать помехи, но и самостоятельно засекать пеленг шумов от винтов любого корабля. Кроме того, «Скат» может быть использован в качестве обычного гидролокатора при прохождении незнакомых фарватеров. Дальность обнаружения подлодок противника выросла в три раза по сравнению с субмаринами предшествующих поколений. Помимо этого, «Скат» значительно быстрее определяет характеристики преследуемых целей и выдает прогноз по времени боевого соприкосновения.

Уникальной особенностью любой подлодки проекта 971 является установка, позволяющая обнаружить любой надводный корабль по оставляемому им кильватерному следу. Аппаратура вычисляет расходящиеся от него волны даже спустя несколько часов после прохождения судна в этом квадрате, что дает возможность скрытного слежения за корабельными группировками противника на безопасном от них удалении.

Эксплуатация

1996 год. Полным ходом идёт Боснийская война. Сербия подвергается агрессии со стороны НАТО во главе с США. Атомная лодка проекта 971 «Волк» несла боевую вахту в водах Средиземного моря. Англичанам удалось запеленговать российскую подлодку, при переходе через Гибралтарский пролив. Выйдя из пролива, субмарина исчезла и появилась у побережья Югославии.

Боевая задача многоцелевых лодок «Волк» и «Пантера» проекта 971, стояла в роли защитников авианесущего крейсера «Адмирал Кузнецов», от субмарин противника. Выполняя функцию защиты, российские подлодки вели техническое наблюдение за несколькими иностранными субмаринами, в том числе за моделями АПЛ типа «Los Angeles».

В том же 1996 году, подлодка «Щука-Б» была отправлена нести боевую вахту в воды Атлантического океана. Неожиданно, российский ракетоносец обнаружил подводный крейсер стратегического назначения ВМС США. Была поставлена боевая задача держать скрытное наблюдение за боевым дежурством американской субмарины.

Примеры современных подводных лодок

955 «Борей» несёт на своем борту баллистическую ракету системы «Булава»

Россия никогда не была обделена подлодками. Ее морской флот активно развивался в этом направлении на протяжении многих десятилетий. За такой период времени стране все же удалось добиться значительных перемен в лучшую сторону в вопросах строительства и эксплуатации судов данного типа.

На вооружении России находится не менее 70 суден, которые предназначены для выполнения боевых задач.

Идет активная работа над важными проектами, которые способны усилить мощь отечественного ВМФ. Речь идет о 955 «Борей» и 855 «Ясень». Первое судно способно заменить собой 667 БДР «Кальмар», который на данный момент считается устаревшим.

Основную массу российского МВФ составляют именно атомные подлодки. Так указывает статистика. Но вся проблема в том, что большая часть данных суден в текущее время находится на ремонте. Также определенный процент лодок по веским причинам не готов к выполнению своих задач.

Несмотря на это, россияне все равно могут гордиться своими рекордами, которые устанавливают отдельные экземпляры субмарин. Именно России принадлежит самая быстрая подлодка. Также рекорд поставило судно, способное погрузиться на максимальную глубину. Стоит заметить, что она составляет целых 1027 км.

Россия активно занялась разработкой новой версии подлодок. На такой шаг ВМФ подтолкнул выпуск субмарины Соединенных Штатов Америки. Россия не смогла остаться в стороне и сразу же приступила к созданию новой боевой единицы, которая должна превзойти современную разработку США.

Новейшая субмарина, по предположениям, будет относиться к пятому поколению суден. Ее производство в многочисленном количестве требуется наладить к 2030 году. Именно такая задача была поставлена одной из первых на следующие несколько лет. Проект уже успел получить название «Хаски».

На текущий момент времени самой большой подлодкой является судно «Ясень». Хотят слухи, что разработка нового поколения существенно превзойдет его по своему размеру.

Новейший проект будет развиваться сразу в нескольких направлениях. А значит, российский флот пополнится двумя видами субмарин. Одна будет относиться к лодкам, которые эффективны при ведении боевых действий под водой. Субмарины второго типа больше подойдут для сражений с надводными судами крупного размера.

Отечественный ВМФ продолжит и дальше развиваться в запланированном направлении. В случае выполнение основных задач Россия вполне может стать полноправным лидером среди других государств по количеству подводных лодок, которые успешны в выполнении самых сложных операций.

https://youtube.com/watch?v=GAoBorGYpuY

Как вам статья?

Мне нравится1.1 k.Не нравится519

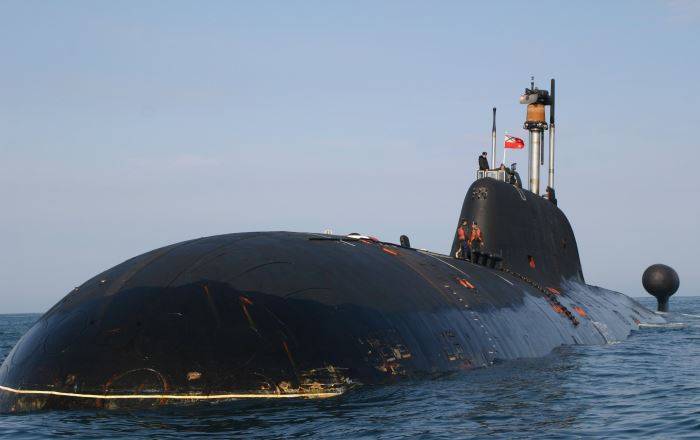

Конструктивные особенности атомных субмарин проекта 971

АПЛ проекта 971 изначально строились как истребители вражеских подводных ракетоносцев, поэтому на кораблях устанавливалось мощное вооружение. По боевому потенциалу современные «Щуки» значительно превосходи все отечественные аналоги и во много были сильнее иностранных боевых субмарин аналогичного класса.

Вместе с подлодками типа «Барракуда» новые ударные атомные подлодки должны были составить костяк военно-морского флота СССР для противодействия ударным группировкам ВМС потенциального противника на Северном и Восточном фланге. Используя свои высокие тактико-технические характеристики, скрытность и большую автономность, новые «Щуки» могли с успехом использоваться для проведения специальных операций на всей акватории Мирового океана.

Основные конструктивные особенности атомоходов проекта 971 заключались в полной автоматизации основных технологических и боевых процессов. Все управление кораблем было сосредоточено в едином главном командном пункте. Система автоматизации процессами и управлением корабля позволила существенно сократить экипаж на «Щуках» проекта 971. Боевой корабль обслуживало 73 матроса и офицера, что почти в два раза меньше чем на основной многоцелевой атомной подлодке ВМС США типа «Лос-Анджелес». Повысились на новых кораблях и условия обитания личного состава, улучшились бытовые условия для экипажа, находящегося в море продолжительное время.

Одним из новаторских решений, применимым в конструкции корабля, можно назвать организацию системы спасения экипажа корабля в экстренных ситуациях. Лодки типа «Щука-Б» оборудовались всплывающей спасательной камерой, рассчитанной на весь экипаж (73 человека).

Корпус и силовая установка атомной подводной лодки «Щука»

Первый атомоход проекта 971 типа «Щука-Б» относился к двухкорпусным кораблям. Основной прочный корпус у корабля стальной, выполненный из высокопрочной стали. Корпус лодки был поделен на отсеки с таким расчетом, чтобы все боевые посты и основные узлы управления судном размещались в отдельных изолированных зонах. Внутренняя часть лодки имела каркасную, наборную конструкцию с переходами и палубами. За счет двухкаскадной амортизации каждого блока удалось добиться существенного уменьшения производственных шумов и уменьшить акустический сигнал, издаваемый рабочими механизмами и экипажем. Каждый блок в корабле изолировался от прочного корпуса пневматическими амортизаторами, создавая второй уровень виброизоляции.

К примеру, на подводной лодке Северного флота К-317 «Пантера» впервые были опробованы резиновые амортизаторы и силиконовые прокладки на основных работающих механизмах. В результате шум работающего паротурбинной установки атомного реактора и электродвигателей снизился на 30-40%.

На всех последующих судах, спускаемых со стапелей «Севмаша» устанавливались детали и механизм, сделанные из синтетических материалов. Показатели шума, производимого субмаринами Северного флота проекта 971, и сегодня остаются самыми низкими.

В процессе строительства лодок была применена технология блочной сборки основных конструкций корабля. Монтаж оборудования теперь осуществлялся не в стесненных условиях корпуса лодки, а непосредственно на стендах в заводских цехах. По завершению сборки блок устанавливался в корпус корабля, после чего подключался к основным коммуникациям лодки. Новшества, вносимые в проект, наличие спасательной камеры для экипажа и корпус, сделанный из высокопрочной стали привели к увеличению водоизмещения корабля до 8 тыс. тонн.

Двигательная установка и система энергообеспечения корабля базировалась на работе одного атомного реактора ОК-650Б, который сообщался с четырьмя парогенераторами. В качестве резервного энергоблока на лодке была установлена одновальная паровая турбина, которая имела полный резервный комплект механизации всех процессов. Общая мощность силовой установки составляет 50 тыс. л.с. В результате атомоход мог развивать надводную скорость в 11 узлов, а под водой, не менее 33 узлов.

Резервная энергетическая установка представляла собой два дизельных двигателя ДГ-300, которые обеспечивали электроснабжение и ход корабля в экстренных ситуациях. Запас дизельного топлива было рассчитан на 10 суточное плавание на резервных двигателях.

Примечания

1. Смотрите К-152 «Нерпа»
2. . www.malachite-spb.ru. Дата обращения 28 апреля 2020.
3. ↑ Фёдоров, Вячеслав . Военная библиотека Фёдорова (2000-2008). Дата обращения 13 марта 2008.
4. ↑
5. ↑ Михайлов, Андрей  . Роспром. Федеральное агентство по промышленности. 21.06.2004 (ПРАВДА.Ру, 16.06.2004). Дата обращения 13 марта 2008.
6. Ю. В. Апальков «Подводные лодки» т.1 ч.2, «Галея Принт», Санкт-Петербург, 2002
7. Мясников, Виктор . nvo.ng.ru (07.07.2006). Дата обращения 14 марта 2008.
8. . www.malachite-spb.ru. Дата обращения 28 апреля 2020.
9. . militaryrussia.ru. Дата обращения 4 января 2020.
10. ВОЕННЫЙ ПОРТАЛ . snariad.ru (2007). Дата обращения 16 марта 2008.
11. ↑ . milrus.com / Подводные лодки России. Иван Иванов (2005-2007). Дата обращения 16 марта 2008.
12. . Сайт «Герои страны».
13. Первыми это продемонстрировали подводные лодки проекта 671РТМ(К) «Щука». Смотрите . lenta.ru. Илья Крамник (08.09.2006). Дата обращения 16 марта 2008.
14. [www.vlasti.net/news/25817 Порвут ли русские «Щуки» американские сети? Чей подводный флот сегодня сильнее, vlasti.net, 17.10.2008]
15. Submarina.Ru  (недоступная ссылка). submarine.id.ru (2000-2008). Дата обращения 16 марта 2008.
16. ↑ Polmar, Norman  (англ.). Military Affairs in Congress – 1997. Federal Association of Scientists (1997). Дата обращения 16 марта 2008.
17. . shipbuilding.ru. Портал машиностроения (5 июля 2006 года). Дата обращения 10 марта 2008.
18.  (недоступная ссылка). Красная звезда. rosprom.gov.ru (20.03.2006). Дата обращения 14 марта 2008.
19. . kazan.kp.ru. Дата обращения 3 июня 2011.
20. ↑ . lenta.ru (23 января 2012). Дата обращения 23 января 2012.
21. Тельманов, Денис . Известия (27 октября 2011). Дата обращения 28 октября 2011.
22.  (недоступная ссылка). Дата обращения 14 марта 2008.
23. ↑ ФГУП «Рособоронэкспорт» по информации Интерфакс-АВН . vpk.name (5 сентября ). Дата обращения 10 марта 2008.
24. Николаев, А. С. (). Дата обращения 10 марта 2008.

Подлодки из «звериной» дивизии

«Щуки-Б» относятся к подлодкам третьего поколения, первые из которых были переданы ВМФ в середине 1980-х годов. Все субмарины этого проекта вошли в состав двух флотов: Северного и Тихоокеанского. Свои нынешние названия корабли получили уже в постсоветский период — раньше их обозначали кодовым сочетанием букв и цифр.

Лодки, находящиеся в составе ТОФа, названы в честь городов и обитателей моря. А североморские обязаны своими именами первым подлодкам императорского флота — «Пантере», «Гепарду», «Тигру», «Волку», «Вепрю» и «Леопарду». По этой причине военные моряки часто называют 24-ю дивизию субмарин, куда входят «Щуки», «звериной».

Подлодки этого проекта стали «рабочими лошадками», которые помогли сохранить паритет отечественному ВМФ в тяжелые 1990-е годы, а также сыграли важную роль во всех важных событиях последних десятилетий.

Во время военной операции США в Сербии в 1996 году «Волк» наблюдал у берегов Югославии за подлодками стран НАТО, в том числе за американской класса «Лос-Анджелес». В 2012 году неожиданное появление «Щук» в Мексиканском заливе наделало много шума в заокеанской прессе — американцы никак не ожидали увидеть российские корабли в этих водах. Тем более во время учений авианосной группировки ВМС США.

Одна из лодок проекта — «Нерпа» — была специально модернизирована и в 2012 году сдана в лизинг ВМС Индии. Там ее до сих пор эксплуатируют под именем «Чакра».

Сейчас ВМФ усиливает подводную составляющую. В декабре прошлого года спустили со стапелей новую дизель-электрическую субмарину проекта 636.3 «Волхов», названную в честь города в Ленинградской области. На ней установлен ударный ракетный комплекс «Калибр», новейшие системы навигации и шумоизоляции. Подлодка может погружаться на глубину 300 м и находиться в автономном плавании 45 суток. Кроме того, сейчас готовят к передаче в состав ВМФ атомный подводный крейсер стратегического назначения «Князь Владимир» проекта «Борей-А».

Силовая установка

Сердцем корабля является реактор мощностью 190 мВт. Имеет в составе четыре парогенератора и одну турбину, средства управления и механизации которой многократно дублированы. Мощность, выдаваемая на вал, составляет 50 000 л. с. Винт – семилопастной, с особым сечением лопастей и уменьшенной скоростью вращения. Максимальная скорость корабля под водой, если переводить в понятные «сухопутным» значения, превышает 60 км/ч! Проще говоря, лодка может двигаться в плотной среде быстрее многих спортивных яхт, не говоря уже о тяжелых боевых кораблях. Все дело в том, что корпуса лодок разрабатывались целым «батальоном» академиков, имеющих многочисленные работы в сфере гидродинамики.

https://youtube.com/watch?v=mkCdjFtSXn8

Тактико-технические характеристики АПЛ проекта 971 «Щука-Б»

Водоизмещение, т:

— надводное ……………………………………………………………….8 140

— подводное ……………………………………………………………… 10 500

Длина наибольшая, м ……………………………………………………….. 110.3

Ширина корпуса наибольшая, м ………………………………………………… 13,6

Осадка средняя, м …………………………………………………………… 9,68

Архитектурно-конструктивный тип ………………двухкорпусный

Глубина погружения, м:

— рабочая……………………………………………………………………. 480

— предельная…………………………………………………………………. 600

Автономность по запасам провизии, сут…………………………………………….100

Экипаж, чел…………………………………………………………………….73

Энергетическая установка:

Главные механизмы.

— тип………………………………………………………………………….АЭУ

— ППУ:

– марка………………………………………………………..ОК-9ВМ или ОК-650М.01

— количество х тип ЯР………………………………………………………..1 х ВВР

— тепловая мощность ЯР, МВт……………………………………………………190

– ПТУ:

— тип………………………………………………………………….блочная

— количество х мощность ГТЗА, л. с …………………………………………1 х 50 000

— количество х мощность АТГ, кВт…………………………………………….2 х 3 200

– количество х тип движителей ……………………………….. 1 х малошумный ВФШ

Резервные источники энергии и средства движения

— количество х мощность ДГ, кВт……………………………………………1 х 800

— аккумуляторная установка:

— тип АБ…………………………………………………………свинцово-кислотная

— количество х тип РСД ……………………………………………..2 х ВПК

— привод ВПК х мощность, кВт……………………………………………..ЭД х 300

Скорость хода наибольшая, уз:

– надводная………………………………………………………………..10

— подводная………………………………………………………………..33

Вооружение:

Ракетное:

— тип ракетного комплекса………………………………………………….«Гранат»

– тип КРСН………………………………………………………………РК-55

— вид старта………………………………………………..подводный, из 533-мм ТА

— тип ПЗРК……………………………………………………………. «Стрела-ЗМ»

— количество контейнеров для хранения ЗР…………………………………3

— боекомплект ЗР……………………………………………………………….18

Торпедное.

– количество х калибр ТА, мм……………………………………………4 х 650

— боезапас (тип) торпед…………………………………..12 (торпеды 65-76 или ПЛУР

…………………………………………………………..86Р и 88Р ПАРК «Ветер»)

— количество х калибр ТА, мм …………………………………………..4 х 533

– боезапас (тип) торпед и ПЛУР….28 (торпеды УСЭТ-80 или ПЛУР 83Р и 84Р ПАРК «Водопад», или М5 ПАРК «Шквал»)

— система подготовки ТА ………………………………………… «Гринда»

Радиоэлектронное:

— БИУС ………………………………………………………..«Омнибус»

— НК……………………………………………………………..«Симфония»

— КСС……………………………………………………………..«Молния-МЦ»

— система СС…………………………………………………..«Цунами-БМ»

– ГАК……………………………….«Скат-3» (МГК-540)

– РЛК……………………………….«Радиан» (МРКП-58) или «Радиан» (МРКП-59)

– тк…………………………………МТК-110

— перископ ТК…………………«Сигнал-3»

— командирский перископ……………….. «Лебедь-11» или «Лебедь-21»

Современное положение дел

В настоящее время все субмарины этой серии находятся в строю, служат в составе Тихоокеанского и Северного флотов. Упомянутая выше «Нерпа» находится на службе в ВМФ Индии и, по условиям контракта, пробудет там до 2018 года. Возможно, что после этого индусы предпочтут продлить контракт, так как ими высоко оцениваются боевые качества российской субмарины.

Сегодня, когда флот начинает постепенно восстанавливаться после 90-х годов, уже идут разговоры о том, что атомные подводные лодки пятого поколения должны базироваться именно на разработках проекта 971, так как суда этой серии успели неоднократно доказать свою перспективность. Сами же «Щуки» соответствуют по своим параметрам субмаринам четвертого поколения. Косвенным подтверждением этого служит тот факт, что они неоднократно обманывали гидроакустическую систему обнаружения SOSUS, которая в свое время создавала немало проблем советским морякам.

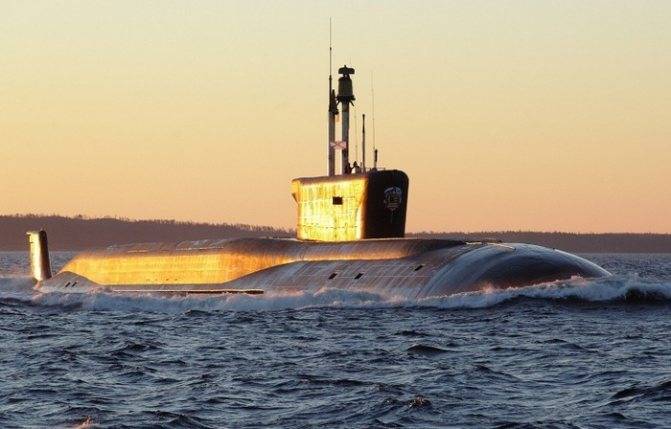

Конструкция проекта 955 «Борей»

Начиная с конца 1980-х годов, ПЛ проектировалась как двухвальная ПЛАРБ, аналогичная по конструкции проекту 667БДРМ «Дельфин» с уменьшенной высотой ракетных пусковых шахт под ракетный комплекс «Барк». По данному проекту ПЛ с заводским номером 201 была заложена в 1996 году. В 1998 году было принято решение отказаться от «Барка» в пользу «Булавы» с другими габаритами, что привело к перепроектированию ПЛ. Одновременно стало ясно, что ПЛ не может быть достроена в разумные сроки в условиях сниженного финансирования, разрушения кооперативных связей с предприятиями-субподрядчиками вследствие распада СССР и, в частности, прекращения поставок металлопроката специальных марок с Запорожского сталелитейного завода. Было предложено перепроектировать строящуюся ПЛ ещё и под использование заделов по недостроенным ПЛ проектов 971 «Щука-Б» и 949А «Антей».

Согласно заявлению генерального директора ЦКБ «Рубин» А. А. Дьячкова, ПЛ проекта 955 имеют в 5 раз меньшую шумность, чем ПЛ проектов 971 «Щука-Б» и 949А «Антей», который в свою очередь, как оказалось, были гораздо менее шумными чем американские АПЛ.

«Бореи» являются первыми российскими АПЛ, где движение осуществляется с помощью одновального водометного движителя с высокими пропульсивными характеристиками. (Учитывая довольно большую энергоемкость, особенно удельную, корабельных ядерных энергоблоков, использование водометных двигательных установок на надводных и подводных кораблях представляется вполне оправданным.) Также, аналогично ПЛ проекта 971 «Щука-Б», ПЛ «Борей» имеют два откидывающихся подруливающих устройства и выдвижные носовые горизонтальные рули с закрылками.

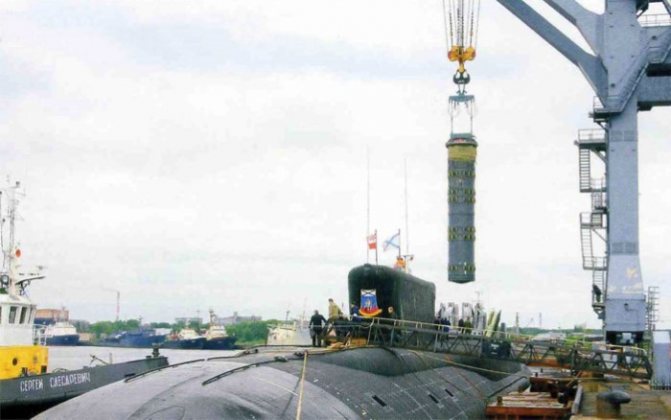

Погрузка БРПЛ 3М30 «Булава» на ПЛАРБ К-535 «Юрий Долгорукий» пр.955, г.Северодвинск, 2010-2011 г.г.

Гидроакустическое вооружение представлено МГК-600Б. «Иртыш-Амфора-Б-055» — это единый комплексированный автоматизированный цифровой ГАК, объединяющий в себе как собственно ГАК (шумопеленгование, эхопеленгование, классификация целей, обнаружение ГА-сигналов, ГА-связь) так и все гидроакустические станции «малой акустики» (измерение толщины льда, измерение скорости звука, поиск мин, поиск полыней и разводий, обнаружение торпед). Ожидается, что по дальности действия данный комплекс превзойдет ГАК подводных лодок ВМС США класса «Вирджиния».

Подводные лодки проекта оснащены системой спасения — всплывающей спасательной камерой, рассчитанной на весь экипаж. Спасательная камера расположена в корпусе ПЛ позади от пусковых установок БРПЛ. Также ПЛ оснащены спасательными плотами класса КСУ-600Н-4 в количестве 5 шт.

Люк для погрузки боезапаса торпедных аппаратов и крышки пусковых установок СГАПД на ПЛАРБ К-535 «Юрий Долгорукий» пр.955

Фото подводных лодок проекта 941 «Акула»

Длинна субмарины проекта 941 «Акула» в сравнении с футбольным полем

ТРПКСН ТК-12 «Симбирск» проекта 941 «Акула». Третья подводная лодка этой серии на утилизации.

ТРПКСН ТК-20 «Северсталь» проекта 941 «Акула». Шестая подлодка из этой серии.

ТРПКСН ТК-208 «Дмитрий Донской» проекта 941 «Акула». Первая подводная лодка из этой серии.

ТК-17 «Архангельск» проекта 941 «Акула». Пятая подводная лодка этой серии.

ТРПКСН ТК-202 пр. 941 «Акула». Второй корабль серии. Июль 1990 г. Арктика 87 гр. с.ш.

ТРПКСН ТК-13 проекта 941 «Акула». Четвертая подводная лодка серии на утилизации
