Особенности
По требованию командования ВМФ начали вести работу над ракетным комплексом «Водопад» для надводных военных судов. Боеприпасы оснастили частично новым оборудованием, доработанным согласно стандартам новых ракетных носителей 83РН и 84РН. Как и в базовой версии, обновленные заряды должны были стартовать через торпедный отсек корабля.
Изменения претерпел непосредственно ход запуска. В данном случае боеприпасы должны были падать в воду сразу после старта, погружаться на указанную глубину и смещаться на безопасную дистанцию от корабля-носителя. Дальнейшее поведение новой ракеты соответствовало действиям аналогов 83 и 84Р, с включением двигателя и последующей полетной программой.
История проекта 955 «Борей»
История создания советских подводных лодок четвертого поколения началась еще в далеком 1978 году. Под руководством главного конструктора Здорнова в ЦКБ «Рубин» началась разработка проекта 955 «Борей» (по классификации НАТО «Dolgorukiy» или «Borei») — советской атомной подводной лодки четвертого поколения. Новая подлодка должна была относиться к классу подводных ракетоносцев, иметь подводное водоизмещение 29 тысяч тонн, корпус длиной 170 метров, подводную скорость 29 узлов и глубину погружения до 400 метров.
АПЛ проекта 955 должны были заменить морально устаревшие корабли 941 проекта «Акула» и 667 БДРМ «Дельфин». Лодку планировали вооружить твердотопливными баллистическими ракетами, сначала для этой цели специально разрабатывалась ракета «Барк», но до стадии серийного производства ее так и не смогли довести, и было принято решение вместо нее вооружить новые лодки ракетами Р-30 «Булава». Поэтому начиная с 1998 года подводные лодки проекта 955 переделывались под новый ракетный комплекс.
Вообще, следует сказать, что судьба проекта «Борей» складывалась непросто. Изначально АПЛ проектировались под одну ракету с определенными габаритами, затем ракетный комплекс был заменен. Основным оружием ракетного подводного крейсера стратегического назначения являются именно межконтинентальные баллистические ракеты, и без них он будет как орудие без снарядов. В 1998 решили отказаться от создания ракет «Барк» и был объявлен конкурс на разработку новой твердотопливной ракеты. Победителем конкурса стал Московский институт теплотехники.
Например, специальные виды металлопроката изготавливал Запорожский металлургический завод, после 1991 года поставки прекратились.
Но несмотря на все трудности, строительство первой лодки проекта 955 «Борей» было возобновлено уже в 2000 году. Корабелы шли на различные ухищрения, в дело пошли даже части недостроенной многоцелевой АПЛ К-337 «Кугуар». «Юрия Долгорукого» планировали сдать в 2006 году, а в 2004 была заложена вторая атомная подводная лодка того же проекта – «Александр Невский». Параллельно строительству лодок шли работы над созданием их оружия – новой твердотопливной ракеты.
В 2005 году было закончен корпус подводной лодки, в 2006 году был заложен третий ракетоносец того проекта, «Владимир Мономах». В 2008 году «Юрий Долгорукий» был спущен на воду, был запущен его ректор, а в следующем году начались швартовые и ходовые испытания лодки. Эта субмарина стала первым реализованным российским проектом АПЛ четвертого поколения.
По состоянию на май 2011 года было известно, что, начиная с 4-го корпуса подлодок проекта 955 «Борей» (условно пр. 09554), будет изменяться форма корпуса лодки, которая станет ближе к изначально задуманному облику субмарин. Вероятно, данные лодки будут строиться без использования задела, который остался от ПЛА пр. 971. В носовых отсеках РПКСН планируется отказаться от двухкорпусности.
Наряду с носовыми антеннами ГАК «Иртыш-Амфора» будут использоваться протяжные корпусные антенны ГАК. Торпедные аппараты планируется сдвинуть ближе к центру корпуса и сделать их бортовыми. Передние рули глубины собираются переместить на рубку. Количество пусковых шахт планируется довести до 20, с уменьшением размеров проницаемой надстройки в районе шахт. Подвергнется модернизации и энергетическая установка, которая будет унифицирована с другими подлодками 4-го поколения.
Американская и советская школа кораблестроения
Первая атомная подводная лодка Советского Союза «Ленинский Комсомол»
Появление реактора на борту подводной лодки поставило перед разработчиками 3 задачи: увязать возможности реактора с возможностями лодки, обезопасить экипаж и придумать новые способы применения.
Уже первая атомная подводная лодка СССР К-3 «Ленинский комсомол» получила сигарообразный корпус с минимальной верхней палубой и обтекаемую рубку, напоминающую плавник морского животного.
Корпус американского «Наутилуса» похож на дизельных предшественников: заокеанские коллеги изменили внешнюю конструкцию немного позже, использовав наработки эксплуатации первого подводного атомохода.
На этом фоне появилось четкое разделение путей развития АПЛ: американский и советский.
Первая атомная подводная лодка США USS Nautilus
К моменту запуска «Наутилуса» у инженеров США был готов атомный реактор, поэтому они создавали лодку вокруг реактора. Доказанная надежность позволила использовать одну основную силовую установку, дополненную дизельными агрегатами.
Агрегаты заводов Советского Союза создавались в спешке, поэтому К-3 строилась с дублированием силовой установки. Одновременное проектирование агрегатов и самого судна позволило «элегантнее» разместить экипаж и оборудование.
В дальнейшем это привело к принципиальному отличию: у атомных субмарин США всегда один реактор. Российские и советские строились как с одним, так и с двумя реакторами — в зависимости от размеров судна и его назначения.
ТТХ подводной лодки ”Тайфун”
По максимальной подводной скорости лодки разной конструкции отличались не очень сильно и все они были способны передвигаться со скоростью примерно 25 узлов (около 45 км/ч). Зато советский великан мог нести боевое дежурство на протяжении полугода и погружаться на глубину до 400 метров, имея в резерве дополнительные 100 метров.
В носовой части располагались горизонтальные складывающиеся рули, а привод осуществлялся за счет двух семилопастных винтов, каждый из которых оснащался 190-мегаваттным ядерным реактором и турбиной мощностью 50 000 лошадиных сил.
Отдыхаешь себе, а мимо тебя проплывает ЭТО…
Экипаж этого монстра состоял из 160 человек, более трети из которых были офицерами. Условия размещения на борту были очень комфортными, если можно так говорить о подводной лодке. Для офицеров были предусмотрены 2-х и 4-х местные каюты. Для матросов и старшин были предусмотрены маломестные кубрики, в которых были установлены умывальники и телевизоры.
Помимо этого, во все помещения подавался кондиционированный воздух, а в свободное от дежурства время экипаж мог посещать бассейн, спортзал, сауну и даже ”живой” уголок. Не боевая машина, а санаторий. Расскажите в нашем Telegram-чате, что думаете по этому поводу.
Хотя, боевого потенциала лодке тоже хватает. В случае ядерного конфликта ”Тайфун” может одновременно разрядить по противнику ”обойму” из 20 ядерных ракет (Р-39), каждая из которых будет оснащена десятью 200-киллотонными разделяющимися боеголовками. Этого достаточно, чтобы на долгие годы сделать необитаемой территорию, равную по размеру восточному побережью США.
Так устроена АПЛ «Тайфун» изнутри.
А это еще не все. Кроме мощного вооружения, на борту есть более двадцати обычных и реактивных торпед, а еще ПЗРК ”Игла”. Для того, чтобы ”заряжать” лодку, специально был создан корабль ”Александр Бракин”, рассчитанный на перевозку 16 БРПЛ (баллистические ракеты подводных лодок).
На данный момент в строю три атомные подводные лодки ”Тайфун”. Две из них в резерве, а одна используется для испытаний ракетного комплекса ”Булава”. Всего же с 1976 по 1989 со стапелей завода ”Севмаш” было спущено шесть лодок этого типа.
РПК-6 Водопад – SS-N-16 STALLION (1981 г.)
ДАННЫЕ НА 2011 г. (стандартное пополнение)РПК-6 “Водопад”, ракеты 83Р, 84Р – SS-N-16 STALLIONРПК-6М “Водопад-НК”, ракеты 83РН, 84РН – SS-N-16 STALLION
Ракетный противолодочный комплекс. Создание комплекса начато ОКБ-9 (МКБ “Новатор”) по Постановлению СМ СССР от декабря 1969 г. Главный конструктор – Л.В.Люльев. Постановлением СМ СССР №302-116 “О развитии работ по созданию подводного оружия” от 4 мая 1976 г. оговаривались сроки завершения разработки комплекса и принятия его на вооружение. Для испытаний комплекса из ПЛ пр.633 переоборудованы опытовые ПЛ пр.633РВ С-49 (1973 г.) и С-11 (1982 г.) – лодки переоборудованы по типу пр.613РВ. На опытовых ПЛ пр.633РВ проведены заводские, летно-конструкторские и государственные испытания ракет. Комплекс принят на вооружение в 1981 г. Комплекс “Водопад” применяется из торпедных аппаратов подводных лодок, модификация комплекса РПК-6М “Водопад-НК” применяется из торпедных аппаратов – пусковых установок надводных кораблей.
Пусковая установка – штатные торпедные аппараты калибра 533 мм, выстрел с помощью сжатого воздуха с последующим включением стартово-маршевого двигателя ракеты.
Ракета комплекса:Конструкция – классическая твердотопливная ракета с отделяемой в конечной точке полета БЧ.
Система управления и наведение – система управления ракеты инерциальная разработки НИИ-25 Минавиапрома СССР, главный конструктор – А.С.Абрамов. Ракеты запускаются по целеуказанию от ГАК подводной лодки. Ввод полетных данных ракету осуществляется оборудованием АЭРВД-100. Органы управления – решетчатые рули, ракета управляется на всей траектории полета. Продолжительностью подводного стартового участка траектории регулируется дальность действия ракет комплекса.
– “Водопад” – после выхода из торпедного аппарата раскрываются решетчатые рули, включается РДТТ и ракета выходит из воды. Далее полет продолжается в атмосфере по баллистической траектории. По достижении точки прицеливания от ракеты отделяется боевая часть и приводняется на парашюте.
– “Водопад-НК” – после выхода из торпедного аппарата раскрываются решетчатые рули, ракета падает в воду, достигает глубины в несколько метров после чего включается РДТТ и ракета выходит из воды. Далее полет продолжается аналогично ракетам комплекса “Водопад”.
Двигатели – РДТТ, универсальный двухрежимный стартово-маршевый Тип топлива – смесевое топливо
ТТХ ракет:Калибр – 533 ммДлина – 8.2 м
Дальность действия – 37 км / до 50 км (по разным данным)
Типы БЧ:– ракета 84Р / РН – глуинная бомба с ядерной БЧ;Мощность заряда – около 200 ктГлубина погружения – около 200 м
– ракета 83Р / РН – торпеда УМГТ-1 – универсальная малогабаритная торпеда, разработчик – НПО “Уран” Минсудпрома СССР, главный конструктор – В.А.Левин. Испытания торпеды проводились на ПЛ пр.690 BRAVO. Система управления – акустическая активно-пассивная система самонаведения, радиус реагирования по активному каналу – 1500 м Источник энергии – серебряно-магниевая батарея активируемая морской водойКалибр – 400 ммСкорость максимальная – 41 уз
Модификации:– ракета 83Р – ракета с БЧ – торпедой для вооружения подводных лодок;
– ракета 83РН – ракета с БЧ – торпедой для вооружения надводных кораблей;
– ракета 84Р – ракета с БЧ – глубинной бомбой с ядерным зарядом для вооружения подводных лодок;
– ракета 84РН – ракета с БЧ – глубинной бомбой с ядерным зарядом для вооружения надводных кораблей;
– ракета 91Р – ракета с БЧ – торпедой, упоминается в описании СКР пр.11540 – т.е. является вариантом ракеты ПЛРК для надводных кораблей.
Носители:– “Водопад” – подводные лодки ВМФ разных проектов.
– “Водопад-НК”:– ракетный крейсер пр.11442
– ракетный крейсер пр.1164
– БПК пр.11551 “Адмирал Чабаненко” – 2 х 4 универсальные торпедные пусковые установки
– СКР пр.11540 “Неустрашимый” – по 3 неподвижные бортовые универсальные торпедно-ракетные пусковые установки на борт;
голоса
Рейтинг статьи
Т-80УД / Т-84
ДАННЫЕ НА 2012 г. (стандартное пополнение)»объект 478″»объект 478М»Т-80УД «Береза» / «объект 478Б»Т-84 «Оплот»
Основной танк. Разработан КБ Харьковского завода транспортного машиностроения (ХЗТМ), генеральный конструктор И.Л.Протопопов. Разработка начата в середине 1970-х годов с целью повышения характеристик Т-80 с установкой на танк дизельного двигателя. Эскизный проект первого прототипа «объект 478» с использованием конструкции корпуса и ходовой части Т-80 выполнен в 1976 г. В том же году начаты работы по проектированию прототипа «объект 478М» с комплексом активной защиты. Прототипы «объект 478» выпущены ХЗТМ как минимум в ноябре 1981 г. и проходили испытания. Предсерийный прототип «объект 478Б» вышел на испытания в 1985 г. (первые 5 танков). Серийное производство на ХЗТМ начато в 1986 г. и в 1987 г. под названием Т-80У (с двигателем 6ТД) / Т-80УД принят на вооружение ВС СССР. На вооружение ВС России танки Т-80УД поступили в 1991 г. Под наименованием Т-84 «Оплот» танк состоит на вооружении ВС Украины. Описание модификаций — в разделе Модификации (см. ниже). Если наименование модификации не указано, то данные относятся ко всем основным модификациям танка.
«Косатка» и «Змееголов»
В конце апреля этого года в США был спущен на воду первый опытный автономный необитаемый подводный аппарат (АНПА) Orca («Косатка») XLUUV. Разработана новинка компаниями Boeing и Huntington Ingalls Industries. В этом году достроят ещё четыре изделия, чтобы провести на них полные испытания. От прототипов ждут подтверждения расчётных характеристик.
topwar.ru
Orca («Косатка») XLUUV.
Разработка «Косатки» велась с 2017 года. Проект был завершён недавно, началось строительство техники. Сначала аппарат научат устанавливать морские мины, затем определят возможности выполнять иные задачи. Под иными подразумевается, видимо, перенесение ядерного заряда. Если Orca XLUUV пойдёт в серию, в будущем ВМС США планируют создать целый флот из АНПА, чтобы решать задачи в разных районах Мирового океана.
Orca XLUUV – это малая дизель-электрическая подлодка в корпусе обтекаемой формы со скруглённой носовой частью. У лодки автономная система управления. Система отвечает за вождение аппарата по маршруту, взаимодействует с оператором и другими АНПА. Движитель лодки водомётный, запитываемый от дизель-электрической энергоустановки.
Длина «Косатки» 26 м, в поперечнике около 3 м, водоизмещение – 80 т, максимальная скорость хода – 6-8 узлов. Автономность несколько месяцев, на одной заправке горючим и с многократными подзарядками батарей дальность плавания достигнет 6500 морских миль.
Применение целевой нагрузки обеспечено программными модулями. Специальное оборудование размещается в десятиметровом отсеке с грузоподъёмностью 8 тонн. АНПА сможет нести гидроакустические станции, радиотехнические средства, включая РЛС и системы РЭБ, иные приборы. Изучается и возможность размещения вооружений, в частности, морских мин, торпед.
Продолжаются в США и работы по перспективному проекту АНПА Snakehead («Змееголов»). Первый опытный образец подводных аппаратов большого водоизмещения LDUUV в начале февраля этого года вышел на испытания.
topwar.ru
АНПА Snakehead («Змееголов»).
Автономный аппарат Snakehead создаётся как многоцелевая подводная платформа, способная нести разнообразные нагрузки. Может базироваться на разных носителях, оказывать поддержку подлодкам или флоту в целом.
Изделие Snakehead построено в цилиндрическом корпусе. Длина несколько метров, диаметр около 1,5 м. Аппарат полностью электрический. Источник энергии – литий-ионные батареи большой ёмкости.
Snakehead имеет автономный комплекс управления, навигации и связи. Аппарат предлагается оснащать гидроакустическими средствами для разведки, набором средств для противоминной борьбы, радиотехническими средствами для разведки или подавления.
АНПА будут использовать для разведки и освещения обстановки. Это, конечно, снизит риски для подлодки-носителя. Проект Snakehead в состоянии использовать сменные полезные нагрузки в модульном исполнении.
О сроках испытаний этих двух новинок, пуска в серию говорится туманно. В любом случае догонять Россию с её «Посейдоном» придётся не менее десятка лет.
Отсеки атомной субмарины и их назначение
Многоцелевая атомная подводная лодка проекта 941 в разрезе
Традиционная компоновка включает от 5 до 8 отсеков (дублируются на лодках проекта 941) со своим назначением и определенной конфигурацией, вплоть до использованных материалов.
1. Первый отсек несет торпедные аппараты и сами торпеды на нескольких палубах, поэтому в зависимости от типа и степени автоматизации лодки может быть необитаем и находиться сразу за легким корпусом.
2. Второй отсек чаще всего используется для размещения радиооборудования: здесь находится центральный пульт управления, пульты гидроакустических систем, регуляторы микроклимата и навигационное спутниковое оборудование.
Именно на втором отсеке размещается рубка, используемая для размещения антенн, перископов. Её основная цель — наблюдение из подводного положения.
3. Третий отсек на современных российских подводных лодках проектов 949А и 955 используется в качестве радиосвязного. Многие ранние типы совмещают его с центральным отсеком управления.
4. Четвертый отсек (он же третий на ряде лодок 3-4 поколений) является жилым: тут размещены каюты экипажа, помещения отдыха, камбуз. В нём проводит время основная часть экипажа, не задействованная в работе на данный момент.
Советские и российские АПЛ между этим и последующим отсеком несет дополнительный отсеки для деконтаминации членов экипажа: очистке одежды членов команды, которые работали в отсеке с реакторами.
Ракетные шахты многоцелевых подводных лодок
5. Пятый (шестой на российских АПЛ) отсеки размещают силовую установку. В зависимости от типа реактора, дизель-генераторы могут находится с ним в одном помещении или в раздельной.
На субмаринах пятого поколения, а так же на американских АПЛ «Сивулф» используется герметичная капсула реактора, которая может полностью изолироваться от остальной лодки.
Самые современные субмарины имеют 7 и 8 отсек, где размещается центр управления реактором и турбинная установка с аккумуляторами. Такая компоновка позволяет исключить контакт с реактором.
Так же в последних отсеках может располагаться автономная капсула для спасения экипажа, созданная по типу спускаемого космического аппарата.
Виды подводных лодок
Атомная подводная лодка, проект 941 «Акула», способна погружаться на глубину до полукилометра и нести боевую вахту в течение 6 месяцев
Подлодки принято разделять на отдельные виды, различающиеся вооружением и конструкцией. Каждое такое судно предназначается для выполнения конкретной задачи.
В основе военно-морского флота Российской Федерации находятся подлодки четырех видов:
- Атомные подводные лодки, оснащенные баллистическими ракетами.
- Многоцелевые атомные подводные лодки с крылатыми ракетами.
- Ударные дизельные электрические подлодки.
- Атомные подлодки с крылатыми ракетами.
Россия известна тем, что она строит для себя подводные лодки всех основополагающих классов.
Атомные ПЛ
Атомные субмарины принято оснащать торпедами и крылатыми ракетами.
Основная задача АПЛ (атомных подводных лодок) заключается в уничтожении подводных, береговых и надводных объектов, которые представляют угрозу.
Наиболее мощной субмариной данного типа считается «Щука-Б». Это проект 971.
В общей сумме Россия располагает 11 атомными подводными лодками. Они размещены в пределах Тихоокеанского и Северного флотов. 5 из них вынужденно отправлены на проведение ремонтных работ.
Одной из наиболее интересных эксперты считают историю подлодки атомного типа К-152 «Нерпа». Она была запланирована для России в 1991 году, но определенные трудности вызвали срыв сроков ее завершения. В 2004 году был подписан договор о достраивании субмарины и ее передаче флоту Индии. Но добиться выполнения этого плана удалось лишь к 2012 году.
Вкратце стоит пройтись по наиболее значимым подводным лодкам, для которых характерен такой тип, как атомный:
- Проект 949А «Антей». В планах было строительство 18 данных лодок. Но получить удалось всего 11 из-за наличия ряда финансовых трудностей. На данный момент не функционируют 3 из них. Еще одна была уничтожена летом 2000 года.
- Проект 945 «Барракуда». Было построено всего 4 таких судна. Данный проект также дал жизнь судам Б-239 «Карп» и Б-534 «Нижний Новгород». Некоторые из них сейчас находятся на стадии ремонта.
- Проект 671РТМК «Щука». В ВМФ насчитывается 4 такие подлодки. В скором будущем все они закончат свою работу и отправятся на заслуженный покой.
В 2014 году был поднят флаг на еще одной подлодке такого типа. Речь идет о К-560 «Северодвинск». Также в мероприятии принял участие проект 885 «Ясень». До 2020 года планируется строительство еще 8 подобных субмарин, которые будут оснащены ракетами.
Дизельные ПЛ (ДЭПЛ, НАПЛ)
«Варшавянка»: водоизмещение около 2400 тонн, экипаж 52 человека
Современные подводные лодки РФ включают в себя дизельные субмарины. Их созданием начали заниматься еще в 80-е годы. На тот момент был выпущен проект 877 «Палтус».
За несколько последних лет построили еще несколько вариаций «Палтуса», за счет чего удалось успешно модифицировать устаревшую версию.
Проект 877 положил начало созданиюнового проекта 636 «Варшавянка». Морской флот России уже успел пополниться рядом таких субмарин. Одними из первых были погружены в воду «Старый Оскол» и «Ростов-на-Дону».
Корабль проекта 955а апкр «Князь Владимир»
12 июня 2020 года, в День России, в состав Военно-морского флота РФ официально был принят подводный ракетный крейсер «Князь Владимир». Субмарину стратегического назначения без преувеличений можно назвать уникальным подводным кораблем.
Основные технические и тактические преимущества субмарины
«Князь Владимир» — первый модернизированный «Борей». Если говорить по-простому — то это именно тот корабль, который хотели видеть проектанты и военные. Почему же так? Ответ простой. Для постройки трех первых подлодок использовались заделы от других подлодок; например, прочный корпус и оборудование, которое собиралось со складов. На головном ракетоносце проекта «Борей-А» — все по-другому: все новое и самое современное. От первых трех 955-х – подводных крейсеров «Юрий Долгорукий», «Александр Невский» и «Владимир Мономах» – новый ракетоносец отличается меньшей шумностью, более совершенными системами маневрирования и удержания на глубине, а также управлением оружием.
Атомная подлодка «Князь Владимир» построена по проекту 955А «Борей-А» и названа в честь князя Владимира, при котором произошло крещение Руси. Строили лодку долго: еще в 2009 году начались работы по созданию корпуса субмарины, но официальная церемония закладки лодки состоялась 30 июля 2012 года при участии президента России Владимира Путина. 17 ноября 2017 года «Князь Владимир» был спущен на воду и вот сейчас, спустя три года, принят в состав ВМФ, а конкретнее Северного флота России.
Подводный ракетный крейсер «Князь Владимир» — четвертая по счету атомная подлодка проекта «Борей». Понятно, что с каждым новым кораблем происходит определенное усовершенствование за счет внедрения технологий, которые не стоят на месте
Так, к безусловным достоинствам АПЛ «Князь Владимир» можно отнести хорошие маневренные качества, эффективную систему управления вооружением и, что очень важно для подводной лодки, невысокую шумность. Лодка может погружаться на глубину до 400 метров, а автономное плавание продолжать в течение трех месяцев
Экипаж субмарины, несмотря на ее внушительные габариты, составляет всего 107 человек. Однако управлять крейсером им будет не сложно (по крайней мере, так считают в командовании): на «Князе Владимире» установлена бортовая информационная управляющая автоматизированная система, существенно облегчающая выполнение любых задач в сфере управления подводным кораблем.
Вооружен ракетами «Булава»
Отдельно стоит сказать о вооружении «Князя Владимира». Оно включает в себя 6 торпедных аппаратов калибра 533 мм и 16 баллистических ракет «Булава». Последние, в свою очередь, несут по 6 ядерных боевых блоков индивидуального наведения, могут поражать цель на расстоянии 10 тысяч километров с вероятным отклонением всего на 120-350 метров. Для противника ракетные удары станут полной неожиданностью.
Основные характеристики
Водоизмещение (т): 25000;
Длина (м): 165;
Ширина (м): 18;
Осадка (м): 10;
Скорость полного хода (узлов): 28;
Автономность (сут.): 75;
Экипаж (чел.): 141;
Силовая установка: атомная.
Командиры:
- 2016 — н. в. — капитан 1-го ранга Дружин Владислав Валерьевич — 1 экипаж.
- 2017 — н. в. — капитан 1-го ранга Манин Александр Александрович — 2 экипаж.
Страшнее, чем удар с орбиты
«Посейдон» – средство глобального удара. Его потенциальное воздействие с моря для США страшнее, чем ракетный удар с космической орбиты. «Посейдон», заверяет разработчик КБ морской техники «Рубин», практически невозможно перехватить. И поясняет причину создания дрона: только агрессивные действия Вашингтона вынудили российское руководство прийти к разработке асимметричного ядерного сдерживания.
wikipedia.org
Самая быстрая американская торпеда Mk 48 (на снимке) не сможет уничтожить «Посейдон».
Военно-морские силы – одно из преимуществ США в стратегическом противостоянии в последние десятилетия, и вот это превосходство теперь сведено к нулю. Во многом виной тому – компактный ядерный двигатель «Посейдона». Противоторпеды ВМС США не могут остановить «Посейдон». Во-первых, торпедам не по зубам скорость свыше 200 км/ч благодаря ядерному двигателю и эффекту кавитации, практически воплощённому, по всем данным, только в России. Скорость самой быстрой американской торпеды Mk 48 не больше 100 км/ч. И она не сможет достать «Посейдон» на «его» глубине.
Во-вторых, противолодочная глубоководная натовская торпеда MU90 IMPACT на максимальной скорости 93 км/ч способна проплыть лишь считанные километры. «Посейдон», к тому же, может лихо маневрировать, ведомый навигатором по карте морского дна. Его рельеф определяется 3D-сонаром, находящемся в аппарате.
Добавим сюда гидроакустическую станцию, обладающую способностью кругового прослушивания. «Посейдон» в районе подводного залегания может находиться сколь угодно долго. Он может активно и результативно вести разведку.
Неуютно жить на восточном побережье США, не без оснований предполагая, что где-то неподалеку на морском дне притаился этакий аппарат апокалипсиса, таящий в себе заряд колоссальной мощи. Неуютно и руководству США, американским военным. «Надо же что-то делать!» – подбадривают генералов политики. И попытки наверстать далеко ушедшую вперёд Россию предпринимаются. Во всю длительную историю США и СССР-России мы в гонке вооружений, как правило, догоняли. Сегодня картина изменена на противоположную.

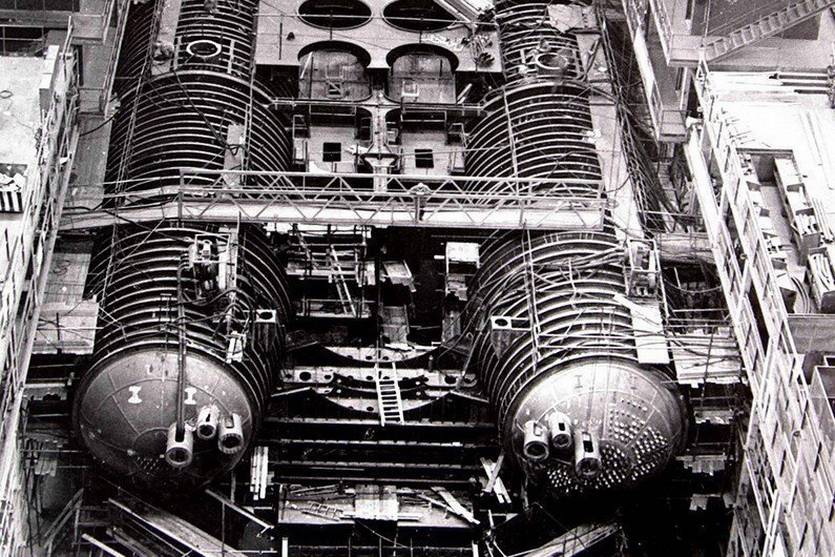

Как создавалась самая большая подводная лодка
Созданием лодки проекта 941 руководил выдающийся советский конструктор Сергей Никитович Ковалев. Он был неоднократно отмечен государственными наградами и бессменно на протяжении нескольких десятилетий руководил ленинградским ЦКБМТ ”Рубин”. Коллективу этого бюро и была поручена работа над царь-лодкой. Строительство осуществлялось на северодвинском предприятии ”Севмаш”.
Вот она гордость советского и российского атомного флота.
Второе название лодки — ”Акула” — появилось после того, как генсек ЦК КПСС Леонид Ильич Брежнев именно под таким названием представил лодку делегатам съезда партии и остальному миру в 1981 году. В целом, можно сказать, что оба названия неплохо отражают суть такой лодки. Она как тайфун должна сносить все на своем пути и как акула являться самым опасным ”хищником” в океане.
Российский беспилотник Орлан-10. Фото и характеристики
Полет «Орлана»
Полное «имя» аппарата – многофункциональный беспилотный комплекс, отметивший, кстати, в этом году свое пятилетие. Альма матер «Орлана-10» — санкт-петербургское предприятие «Специальный технологический центр». Основных элементов комплекса три – сам беспилотник, пункт управления и стартовый комплекс.
Его летно-технические параметры в полной мере соответствуют объему выполняемых им задач. Он легок – всего около 15 кг, что не мешает ему нести полезную нагрузку до 5 кг на скорости от 90 до 150 км/ч. Очень важен для воздушного разведчика параметр – продолжительность полета. И с этим все в порядке. За 16 часов БПЛА «Орлан-10», управляемый с пульта оператора, поднимается ввысь до 5 и пролетит 120 км. В автономном режиме этот показатель увеличивается в 5 раз.
| Масса на взлете | 14 кг |
| Масса нагрузки | до 5 кг |
| Двигатель | внутреннего сгорания (бензин А-95) |
| Метод старта | с катапульты |
| Метод посадки | на парашюте |
| Скорость | 90-150 км/ч |
| Длительность полета | 16 ч |
| Дальность полета | до 120 км при дистанционном управлении (до 600 км в автономном режиме) |
| Высота полета | до 5000 м |
| Допустимая температура эксплуатации (у земли) | от −30 до +40 °C |
«Орлан-10» очень неприхотлив и надежен, благодаря двигателю внутреннего сгорания, работающему на 95-м бензине. Его «аэродром» – простая разборная катапульта. Завершив свой полет, беспилотник возвращается на землю в определенное место с помощью парашюта.
Особого внимания заслуживает наземный комплекс «Орлана». Его максимальная нагрузка – звено из четырех летательных аппаратов «Орлан-10». Если возникнет необходимость в мощной беспилотной группировке, то предусмотрена возможность создания разветвленной локальной командной сети в составе 30 операторов.
«Орлан-10» летит по заданному маршруту под управлением автопилота. Функции оператора заключаются в корректировке полетного задания или маршрута, управлении аэрофотосъемкой или полезной нагрузкой. Для этого задействован специальный канал связи, по которому команды управления передаются на борт «Орлана» в онлайн режиме.
Малоизвестная история
Идею своего великого соотечественника подхватил Чарльз Кеттеринг, военный инженер армии США, предложивший (так и нереализованный) проект беспилотного летательного аппарата. В нужный момент с помощью часового устройства он должен был сбросить крылья и превратиться в авиабомбу.
Собственные проекты были у Великобритании и Германии. Последняя в годы Второй мировой войны отличилась созданием управляемых бомб и серийным производством КР «Фау-1» и «Фау-2». Советским вкладом в историю беспилотной авиации стали разработки авиаконструктора В. В. Никитина – планер-торпедоносец и беспилотная летающая торпеда.
От сверхзвуковых крылатых ракет к мирным беспилотникам
Не сидели сложа руки и американцы. Наиболее плодотворным оказался период вьетнамской войны, где их беспилотники занимались фоторазведкой, радиоэлектронной борьбой, ретрансляцией радиосвязи, а также имитацией воздушных целей. Стоит отметить хорошо зарекомендовавший себя БПЛА 147Е.
Громко заявил о себе Израиль. Во время арабо-израильского конфликта в 1973 году с помощью своих беспилотников IAI Scout и Mastiff ВВС Израиля эффективно вскрывали систему ПВО противника и эффективно уничтожали ее.
Однако войны начинались и заканчивались и постепенно приходило понимание того, что БПЛА могут успешно трудиться и на мирном поприще. За последние 2-3 десятилетия беспилотные дроны научились проводить экологический мониторинг, поддерживать сетевые коммуникации и контролировать морское судоходство. Современные технологии сделали их более компактными, дешевыми и технически оснащенными, многократно увеличив их потенциал.
Вооружение подводных лодок: ядерное и неядерное
Подводный запуск крылатой ракеты «Томагавк»
Первоначально атомные подводные лодки проектировались в качестве носителей стратегического ядерного вооружения: АПЛ должны были незаметно прорвать оборону вероятного противника и нанести неожиданный удар.
Баллистические ракеты АПЛ первого поколения несли моноблочную часть и не отличались большой дальностью и требовали надводный запуск на относительно спокойной воде (при отсутствии бокового ветра).
Лодки США несли по 16 носителей «Поларис» модификаций А1, А2, А3, «Посейдон» С3, «Трайдент 1» С4 с дальностью от 2200 км у А1 до 7400 км у С4. АПЛ Советского Союза несли по 3 ракеты Р-13, впоследствии замененными Р-21 с дальностью всего 650 км и 1420 км.
Пусковые установки баллистических ракет
Второе поколение АПЛ получило ракеты с разделяющейся головной частью (с 3 или с 7 блоками) количеством от 8 до 16 как в СССР, так и в США. Ранние советские ракеты этого поколения Р-29 получили дальность стрельбы 7800 км, более поздние экземпляры Р-29Р — 9000 км/6500 км (моноблок/разделяемая боеголовка).
Третье и четвертое поколение получило от 16 (проект 955) до 24 баллистических ракет (проект 941 «Акула», «Огайо») Р-29РМУ2 «Синева», Р-30 «Булава-30», UGM-133A «Трайдент II» с дальностью до 9-11 тыс. км.
Кроме баллистических ракет, ракетоносцы несут 4-6 торпедных аппаратов калибра 533 или 650 мм для самообороны и запуска специализированных средств: акустических буёв, мин, спецсредств.
Схема подводного запуска баллистической ракеты с подводной лодки типа «Огайо»
Неядерное (условно, многие управляемые боеприпасы имеют или имели разработанную ядерную боеголовку) вооружение атомных лодок с ранних этапов было представлено как торпедами средних и больших калибров, так и крылатыми ракетами.
«Аметист» и «Малахит» в шахтах стали первым оружием, запускаемым из-под воды. Сегодня их заменяют «Гарпун», «Томагавк» («Сифвулф») и «Калибр», «Оникс», «Циркон» (российские лодки проекта 855 «Ясень»).
Интересно: знаменитые российские низколетящие гиперзвуковые ракеты создавались именно для подводных лодок и сначала предназначались для уничтожения кораблей.
Запуск баллистической ракеты UGM-133 Trident-II
Начиная с четвертого поколения АПЛ-охотников оснастили универсальными пусковыми устройствами с барабанными «магазинами» для запуска торпед, крылатых ракет, а так же ракет класса «поверхность-поверхность».
Им на смену приходят унифицированные варианты для упрощенного запуска из торпедных аппаратов: двигатель ракеты при таком запуске включается далеко от АПЛ, а первая стадия запуска происходит как у торпеды, сжатым воздухом.
