Подкалиберные боеприпасы: снаряды и пули, принцип действия, описание и история

Не только против брони

Помимо бронебойного снаряда, разрабатывается и новый 30-мм осколочно-фугасно-зажигательный боеприпас. Он также должен стать смертоносным для легкой бронетехники. Этого добьются благодаря технологии бесконтактного подрыва снаряда в полете в точно рассчитанное время. Автоматическая пушка сможет создавать настоящий ливень из осколков. Такой способ особенно эффективен против пехоты в окопах и других укрытиях. Пригодится он и при стрельбе по малым беспилотникам.

Оптимальный момент для взрыва боеприпаса в воздухе вычислит штатная система управления оружием боевой машины. Она же отошлет на оптический датчик снаряда команду на детонацию через специальный лазер.

Пуля_3

25-мм бронебойные оперенные подкалиберные снаряды М919

Фото: twitter.com

По словам разработчика, преимущества такой схемы в ее простоте и дешевизне. Она не требует сложной модернизации самой пушки. На боевую машину надо будет установить только лазер-программатор.

По сообщению информагентств, в прошлом году Минобороны заказало пробную партию таких боеприпасов для проведения испытаний. Их протестируют с пушками для бронетехники и вертолетов, а также со скорострельными зенитными автоматами.

Сейчас в России используют три основных модели 30-мм пушек. Все они рассчитаны на один и тот же набор снарядов, который был создан еще в 1970–1980-х годах. Поэтому разработка новых боеприпасов позволит нарастить возможности сразу нескольких линеек техники с орудиями такого калибра.

Описание

Подкалиберный оперённый бронебойный снаряд. Процесс отделения секторов поддона.

Подкалиберные бронебойные снаряды предназначены для поражения тяжёлобронированных объектов, в частности, танков. Такой снаряд, как правило, не имеет ни взрывателя, ни заряда взрывчатого вещества; его бронепробивное действие целиком обусловлено кинетической энергией снаряда.

Подкалиберный бронебойный снаряд состоит из корпуса катушечной или иной формы (поддона), в который вставляется тяжёлый сердечник диаметром обычно примерно в три раза меньше калибра орудия. Материалом для сердечника служат металлокерамические твёрдые сплавы, обладающие высокой прочностью и твёрдостью. В середине XX века эту роль преимущественно выполнял карбид вольфрама, позднее получили распространение тяжёлосплавные сердечники из обеднённого урана или сплавов вольфрама. Поддон обеспечивает удержание сердечника в стволе, и служит своеобразным поршнем, принимая на себя давление газов при выстреле, тем самым обеспечивая разгон всего снаряда. За счёт меньшей, чем у обычного бронебойного, массы снаряда, дульная скорость подкалиберного боеприпаса значительно вырастает (по некоторым данным, до 1700 м/с против 800—1000 м/c), что обеспечивает увеличение бронепробиваемости.

При ударе снаряда в броню массивный сердечник пробивает в ней отверстие небольшого диаметра, его кинетическая энергия при этом частично расходуется на разрушение брони, но большей частью переходит в тепловую. Раскалённые до высоких температур осколки сердечника и брони летят в заброневое пространство расходящимся конусом, поражая экипаж танка, выводя из строя механизмы и оборудование и создавая многочисленные очаги возгорания. Кроме этого, сердечники из обеднённого урана из-за своей высокой пирофорности при разрушении самовозгораются.

По своему действию подкалиберные бронебойные снаряды обладают существенно большей бронепробиваемостью, чем калиберные бронебойные снаряды.
В ходе операции «Буря в пустыне» танковые части ВС США в составе войск коалиции с помощью бронебойного снаряда М829 — подкалиберного снаряда на обеднённом уране — поражали цели на дистанциях до 3000 м.

Литература

  • Широкорад А. Бог войны третьего рейха. — М.: АСТ, 2003.
  • Карман У. История огнестрельного оружия. — М.: Центрполиграф, 2006.
  • Козырев М., Козырев В. Необычное оружие третьего рейха. — М.: Центрполиграф, 2008. — 399 с. — ISBN 978-5-9524-3370-0; ББК 63.3(0)62 К59.
  • Хогг Я. Боеприпасы: патроны, гранаты, артиллерийские снаряды, миномётные мины. — М.: Эксмо-Пресс, 2001.
  • Ирвинг Д. Оружие возмездия. — М.: Центрполиграф, 2005.
  • Дорнбергер В. ФАУ-2. — М.: Центрполиграф, 2004.
  • Каторин Ю. Ф., Волковский Н. Л., Тарнавский В. В. Уникальная и парадоксальная военная техника. — СПб.: Полигон, 2003. — 686 с. — (Военно-историческая библиотека). — ISBN 5-59173-238-6, УДК 623.4, ББК 68.8 К 29.

История

Возникновение БОПС было связано с недостаточной бронепробиваемостью обычных бронебойных и подкалиберных снарядов для нарезных артиллерийских орудий в годы после Второй мировой войны . Попытки увеличить удельную нагрузку (то есть удлинить их сердечник) в подкалиберных снарядах натолкнулись на явление потери стабилизации вращением при увеличении длины снаряда свыше 6-8 калибров. Прочность современных материалов не позволяла более увеличивать угловую скорость вращения снарядов.

В 1944 году для пушки калибром 210 мм железнодорожной сверхдальнобойной установки К12(Е)
немецкие конструкторы создали калиберный снаряд с раскрывающимся оперением. Длина снаряда составляла 1500 мм, масса 140 кг. При начальной скорости 1850 м/c снаряд должен был иметь дальность полета 250 км. Для стрельбы оперёнными снарядами был создан гладкий артиллерийский ствол длиной 31 м. Снаряд и пушка не вышли из стадии испытаний.

Самым известным проектом, использовавшим сверхдальнобойный подкалиберный оперённый снаряд, был проект главного инженера фирмы «Рехлинг» Кондерса. Орудие Кондерса имело несколько названий – Фау-3
, «HDP-Насос высокого давления», «Многоножка», «Трудолюбивая Лизхен», «Приятель». Многокамерное орудие калибра 150 мм использовало стреловидный оперённый подкалиберный снаряд массой в разных вариантах от 80 кг до 127 кг, при заряде взрывчатого вещества от 5 кг до 25 кг. Калибр тела снаряда колебался от 90 мм до 110 мм. Разные варианты снарядов содержали от 4 откидных до 6 постоянных перьев стабилизаторов. Удлинение некоторых моделей снарядов достигало 36. Укороченная модификация пушки LRK 15F58 стреляла стреловидным снарядом 15-cm-Sprgr. 4481, спроектированным в Пенемюнде, и участвовала в боевых действиях, ведя огонь по Люксембургу , Антверпену и 3-й армии США. В конце войны одно орудие было захвачено американцами и вывезено в США.

Оперённые снаряды противотанковых орудий

В 1944 году фирмой «Рейнметалл » было создано гладкоствольное артиллерийское противотанковое орудие 8Н63
калибром 80 мм, стреляющее оперённым кумулятивным снарядом весом 3,75 кг с зарядом взрывчатого вещества в 2,7 кг. Разработанные пушки и снаряды применялись в боевых действиях до конца Второй мировой войны.

В том же году фирма «Крупп» создала гладкоствольное противотанковое орудие PWK. 10.H.64
калибром 105 мм. Орудие стреляло оперённым кумулятивным снарядом массой в 6,5 кг. Снаряд и пушка не вышли из стадии испытаний.

Проводились опыты по применению высокоскоростных стреловидных подкалиберных снарядов типа Tsp-Geschoss (от нем. Treibspiegelgeschoss
– подкалиберный снаряд с поддоном)
для противотанковой борьбы (см. ниже «стреловидные снаряды зенитных орудий»). По неподтвержденным данным, немецкие разработчики в конце войны экспериментировали с применением природного урана в подкалиберных оперённых снарядах, которые закончились безрезультатно в связи с недостаточной прочностью нелегированного урана. Однако уже тогда была отмечена пирофорность урановых сердечников.

Стреловидные снаряды зенитных орудий

Эксперименты со стреловидными оперёнными подкалиберными снарядами для высотной зенитной артиллерии проводились на полигоне вблизи от польского города Близна под руководством конструктора Р. Хермана (R. Hermann
). Были испытаны зенитные орудия калибра 103 мм с длиной ствола до 50 калибров. В ходе испытаний выяснилось, что стреловидные оперённые снаряды, достигавшие за счет своей незначительной массы очень больших скоростей, имеют недостаточное осколочное действие в связи с невозможностью помещения в них значительного заряда взрывчатого вещества. [] Кроме того, они продемонстрировали крайне низкую кучность из-за разреженности воздуха на больших высотах и, как следствие, недостаточной аэродинамической стабилизации. После того как стало очевидно, что стреловидные оперенные снаряды неприменимы для зенитной стрельбы, были сделаны попытки применить высокоскоростные подкалиберные снаряды с оперением для борьбы с танками. Работы были прекращены вследствие того, что серийные противотанковые и танковые пушки на то время имели достаточную бронепробиваемость, а Третий рейх доживал последние дни.

Шило вместо кувалды

Из названия ясно, что подкалиберный боеприпас представляет собой снаряд калибром заметно меньше калибра орудия. Конструктивно это “катушка” с диаметром, равным диаметру ствола, в центре которой — тот самый вольфрамовый или урановый “лом”, что и бьет по броне противника. При выходе из канала ствола катушка, обеспечившая сердечнику достаточную кинетическую энергию и разогнавшая его до нужной скорости, разделяется на части под действием набегающих потоков воздуха, а в цель летит тонкий и прочный оперенный штырь. При столкновении за счет меньшего удельного сопротивления он гораздо эффективнее пробивает броню, чем толстая монолитная болванка.

Заброневое воздействие такого “лома” колоссально. За счет сравнительно небольшой массы — 3,5-4 килограмма — сердечник подкалиберного снаряда сразу после выстрела разгоняется до значительной скорости — около 1500 метров в секунду. При ударе о броневой лист он пробивает небольшое отверстие. Кинетическая энергия снаряда частично идет на разрушение брони, а частично превращается в тепловую. Раскаленные осколки сердечника и брони выходят в заброневое пространство и распространяются веером, поражая экипаж и внутренние механизмы машины. При этом возникают многочисленные очаги возгорания.

Точным попаданием БОПС можно вывести из строя важные узлы и агрегаты, уничтожить или серьезно ранить членов экипажа, заклинить башню, пробить топливные баки, подорвать боеукладку, разрушить ходовую часть. Конструктивно современные подкалиберные очень разные. Тела снарядов бывают как монолитными, так и составными — сердечник или несколько сердечников в оболочке, а также продольно и поперечно многослойными, с различными типами оперения.

У ведущих устройств (тех самых “катушек”) разная аэродинамика, они изготавливаются из стали, легких сплавов, а также композиционных материалов — например, из углекомпозитов или арамидных композитов. В головных частях БОПС могут устанавливаться баллистические наконечники и демпферы. Словом, на любой вкус — под любую пушку, под определенные условия танкового боя и конкретную цель. Основные преимущества таких боеприпасов — высокая бронепробиваемость, высокая подлетная скорость, малая чувствительность к воздействию динамической защиты, низкая уязвимость к комплексам активной защиты, которые просто не успевают среагировать на быструю и малозаметную “стрелу”.

Стреловидные пули ручного огнестрельного оружия

Стреловидные пули для ручного огнестрельного оружия впервые были разработаны конструктором фирмы «AAI» Ирвином Баром.

Фирмами «AAI», «Спрингфилд», «Винчестер» были сконструированы различные стреловидные пули, имеющие массу стрелы в 0,68-0,77 граммов, при диаметре тела стрелы в 1,8-2,5 мм со штампованным оперением. Начальная скорость стреловидных пуль варьировалась в зависимости от их типа от 900 м/с до 1500 м/с.

Импульс отдачи винтовок при стрельбе стреловидными боеприпасами был в несколько раз ниже, чем у винтовки М16 . За период с по 1989 года в США было испытано множество модификаций стреловидных боеприпасов и специального оружия под него, но ожидаемых преимуществ перед обычными оболочечными пулями (как среднего, так и малого калибра) не было достигнуто. Стреловидные пули малой массы и калибра при высокой настильности траектории, имели недостаточную кучность и недостаточное убойное действие на средних и больших дистанциях.гран) (19,958 г) в отделяемом поддоне. При начальной скорости стреловидной пули в 1450 м/с дульная энергия снайперского ружья составляет 20 980 Дж
. На дистанции 800 метров подкалиберная оперённая стрела из вольфрамового сплава пробивает бронелист толщиной 40 мм при попадании под углом 30°, при стрельбе на дистанцию 1 км максимальное превышение траектории над линией прицеливания составляет всего 80 см.

Охотничьи стреловидные пули

Большинство типов удлинённых пуль для охотничьего гладкоствольного оружия имеют аэродинамический принцип стабилизации полёта и относятся к стрельчатым (стреловидным) снарядам. Из-за незначительного удлинения обычных охотничьих пуль в большинстве моделей (1,3-2,5 и даже менее (например, пуля Майера , стабилизируемая также не турбинным, а стрельчатым способом)), стрельчатость (стреловидность) охотничьих пуль визуально неочевидна.

Наиболее выраженную стреловидную форму в настоящее время имеют российские пули «Зенит» (конструкции Д. И. Ширяева) и зарубежные пули Совестра. Например, некоторые типы пуль Совестра имеют удлинение до 4,6-5, а некоторые типы пуль Ширяева – более 10. И та, и другая стреловидная оперённая пуля с больши́м удлинением отличаются от иных охотничьих стрельчатых пуль высокими показателями кучности стрельбы.

Стреловидные оперённые пули подводного оружия

В России разрабатываются подводные боеприпасы стреловидной (игловидной) формы без оперения, входящие в состав патронов СПС калибра 4,5 мм (для специального подводного пистолета СПП-1; СПП-1М) и патронов МПС калибра 5,66 мм (для специального подводного автомата АПС). Неоперённые стреловидные пули для подводного оружия, стабилизирующиеся в воде кавитационной полостью, практически не стабилизируются в воздухе и требуют для применения под водой не штатного, а специального оружия.

В настоящее время наиболее перспективным подводно-воздушным боеприпасом, стрельба которым с одинаковой эффективностью может производиться как под водой на глубине до 50 м, так и на воздухе, являются патроны для штатных (серийных) автоматов и штурмовых винтовок, снаряжённые стреловидной оперённой пулей Полотнева, разработанной в ФГУП «ЦНИИХМ». Стабилизация пуль Полотнева под водой производится кавитационной полостью, а на воздухе – оперением пули.

ISBN 978-5-9524-3370-0 ; ББК 63.3(0)62 К59.

  • Хогг Я.
    Боеприпасы: патроны, гранаты, артиллерийские снаряды, миномётные мины. – М. : Эксмо-Пресс, 2001.
  • Ирвинг Д.
    Оружие возмездия. – М. : Центрполиграф, 2005.
  • Дорнбергер В.
    ФАУ-2. – М. : Центрполиграф, 2004.
  • Каторин Ю. Ф., Волковский Н. Л., Тарнавский В. В.

    Уникальная и парадоксальная военная техника. – СПб. : Полигон, 2003. – 686 с. – (Военно-историческая библиотека). – ISBN 5-59173-238-6 , УДК 623.4, ББК 68.8 К 29.

МОСКВА, 23 июл — РИА Новости, Андрей Коц.
Если современный танк обстрелять бронебойной “болванкой” времен Второй мировой, то, скорее всего, на месте попадания останется лишь вмятина — сквозное пробитие практически исключено. Применяемая сегодня “слоеная” композитная броня уверенно держит такой удар. Но ее все еще можно проткнуть “шилом”. Или “ломом”, как сами танкисты называют бронебойные оперенные подкалиберные снаряды (БОПС). О том, как действуют эти боеприпасы, — в материале РИА Новости.

Бронебойный и оперенный

Как сообщили «Известиям» источники в оборонно-промышленном комплексе, для российских Вооруженных сил создают новые бронебойные оперенные подкалиберные снаряды (БОПС). Опытно-конструкторская работа началась летом прошлого года по заказу Минобороны. В этом году начинаются тестовые испытания новинки. Ее конструкция и характеристики не разглашаются.

Боеприпас должен резко повысить эффективность скорострельных автоматических пушек против бронетехники. Снаряд можно будет использовать не только на наземных боевых машинах. Такие же пушки устанавливают на ударные вертолеты Ми-28 и Ка-52.

Для армейской авиации повышение пробиваемости особенно актуально. Винтокрылые аппараты могут поражать бронированную технику огнем сверху — там ее защита слабее всего. Поэтому даже 30-мм БОПС могут нести угрозу современным танкам. Для более легкой техники они и вовсе смертоносны

Без труда боеприпас прошьет и стены прочных зданий, что особенно важно в городских боях

Пуля_1

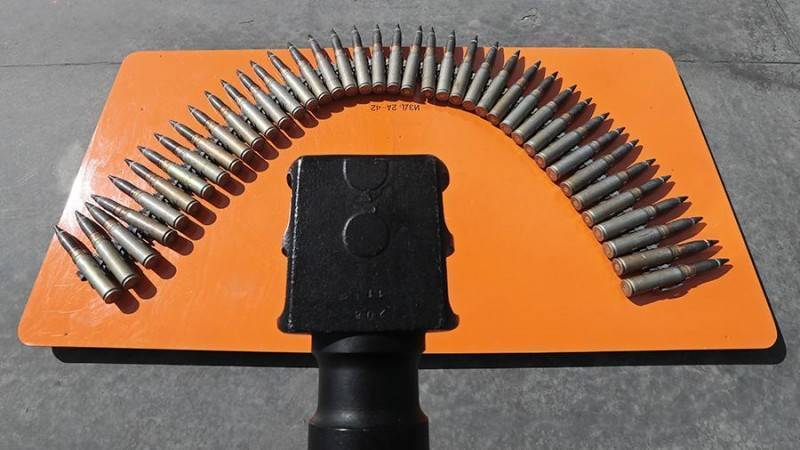

Патроны к 30-мм пушке 2А42 вертолета Ми-28НЭ

Фото: РИА Новости/Виталий Белоусов

Помимо мощности, подкалиберные снаряды ввиду особенностей конструкции имеют высокую скорость и точность попадания. Это облегчает прицеливание и сокращает время полета до мишени. От БОПС уже не получится уклониться, а попадать по противнику можно будет уже первыми выстрелами.

БМП американской армии класса Bradley, немецкие Marder, Puma, а также их современные турецкие и южнокорейские аналоги могут выдерживать, как заявляют их производители, попадание советских 30-мм снарядов в лобовую проекцию, рассказал «Известиям» главный редактор журнала «Арсенал Отечества» Виктор Мураховский.

— В связи с этим появление нового боеприпаса актуально. И направление для модернизации выбрано верно, — отметил эксперт. — 30-мм пушки продолжают устанавливать на отечественные и зарубежные БМП и бронетранспортеры. Это говорит о востребованности и перспективах, в том числе экспортных, нового снаряда.

30-мм автоматические пушки являются сейчас самыми распространенными в российских сухопутных войсках, ВМФ и армейской авиации. Выбор такого калибра был сделан еще в СССР. После тщательных исследований он был признан наиболее эффективным для борьбы с легкобронированной техникой противника, рассказал «Известиям» военный историк Алексей Хлопотов.

Пуля_2

MRAP Cougar на вооружении армии США в Ираке

Фото: commons.wikimedia.org

— Все основные боеприпасы к пушкам данного калибра были разработаны достаточно давно, — отметил эксперт. — Учитывая тенденции, о необходимости новых моделей заговорили еще в конце 1980-х годов, но к их разработке долго не приступали из-за экономических проблем, которые последовали после распада СССР. С тех пор защита легкой военной техники стала намного надежнее. Появились не только новые сплавы и виды брони, сильно изменился даже внешний вид машин. МRAP — это мощные броневики для перевозки личного состава.

Штатные боеприпасы пока справляются со своей задачей — уничтожением БМП, БТР и МRAP. Тем не менее необходимо работать на перспективу. БОПС дадут возможность вписать их в существующие габариты при значительном повышении бронебойности, пояснил Алексей Хлопотов.

В 1990–2000-е годы БОПС для небольших пушек разработали сразу несколько передовых в техническом отношении стран. Сейчас они стоят на вооружении некоторых государств — членов НАТО. Примером может служить распространенный 25-мм снаряд М919, использующийся в боекомплекте американских боевых машин пехоты M2 Bradley.

Известен случай, когда в 2003 году в Ираке такая БМП «дружественным огнем» из своей скорострельной пушки сожгла танк Abrams. Ее небольшие снаряды прошили броню задней части машины и поразили двигатель и боеприпасы.

Бронебойный подкалиберный снаряд и его описание

Как мы уже отметили выше, подобные боеприпасы идеально подходят для стрельбы по танкам. Интересно то, что подкалибер не имеет привычного нам взрывателя и взрывчатого вещества. Принцип действия снаряда полностью основан на его кинетической энергии. Если сравнить, то это что-то похожее на массивную высокоскоростную пулю.

Состоит подкалибер из катушечного корпуса. В него вставляется сердечник, который зачастую выполняют в 3 раза меньшего размера, нежели калибр орудия. В качестве материала для сердечника используются металлокерамические сплавы высокой прочности. Если раньше это был вольфрам, то сегодня более популярен обедненный уран по целому ряду причин. Во время выстрела всю нагрузку воспринимает на себя поддон, тем самым обеспечивая начальную скорость полета. Так как вес такого снаряда меньше, нежели обычного бронебойного, за счет уменьшения калибра удалось добиться увеличения скорости полета. Речь идет о существенных значениях. Так, оперенный подкалиберный снаряд летит со скоростью 1 600 м/с, в то время как классический бронепробивающий – 800-1 000 м/с.

история

Стальные пластины проникшие в испытаниях по морской артиллерии, 1867

В конце 1850 – х года, увидели развитие броненосца военного корабля , который нес кованое железо брони значительной толщины. Эта броня была практически невосприимчива к обеим круглым чугунным пушечным ядрам , то в использовании и к недавно разработанной взрывную оболочке .

Первое решение этой проблемы было осуществлено Крупным сэр У. Palliser , который, с выстрелом Palliser , изобрел способ упрочнения голову заостренного чугунного выстрела. При литье точки снаряда вниз и образуя голова в железной форме, горячий металл внезапно охлажденный и стал сильно трудно (устойчиво к деформации через мартенситное фазовое превращение ), в то время как остальная часть пресса – формы, формируются из песка, позволил металл медленно остыть и тело выстрела , чтобы быть жестким (устойчив к осыпанию).

Эти охлажденные железа выстрелы оказались очень эффективными против кованого железа брони , но не исправен против соединения и стальной брони, которая была впервые введена в 1880 году. Новый вылет, поэтому, должно было быть сделано, и кованой стали раундов с точками закаленных водой занимает место выстрела Palliser. Во – первых, эти кованые стальные раунды были изготовлены из обычной углеродистой стали , но , как броню качества улучшилось, снаряды следовали примеру.

В течение 1890 – х годов и впоследствии, закрепила стальная броня стала обычным явлением, первоначально только на более толстую броню кораблей. Для борьбы с этим, снаряд был выполнен из стальной кованой или литой , содержащий как никель и хром . Другое изменение стало введением мягкой крышки металла над точкой оболочки – так называемым «Макары советами» , изобретенного русским адмиралом Степаном Макаровым . Это «шапка» увеличила проникновение смягчая некоторые воздействия шока и предотвращения точки бронебойной от повреждений , прежде чем он ударил броневое лицо или тело оболочки от разрушения. Это может также помочь проникновению под косым углом, сохраняя точку от отклоняя от брони лица.

Основная информация

Ключевое отличие подкалиберных снарядов от обычных бронейбоных в том, что диаметр сердечника, то есть основной части, меньше, нежели калибр пушки. В это же время вторая основная часть – поддон – делается по диаметру пушки. Основное назначение таких боеприпасов – поражение тяжело бронированных целей. Обычно это тяжелые танки и укрепленные строения.

Стоит заметить, что бронебойный подкалиберный снаряд обладает увеличенной пробиваемостью за счет большой начальной скорости полета. Также увеличено и удельное давление при пробитии брони. Для этого в качестве сердечника желательно применять материалы, имеющие как можно больший удельный вес. В этих целях подходит вольфрам и обедненный уран. Стабилизация полета снаряда реализуется путем оперения. Тут нет ничего нового, так как использован принцип полета обычной стрелы.

Показатели бронепробиваемости

Сравнительная оценка показателей бронепробиваемости связана со значительными трудностями. На оценку показателей бронепробиваемости влияют достаточно разные методики испытаний БОПС в разных странах, отсутствие в разных странах стандартного типа брони для испытаний, разными условиями размещения брони (компактное или разнесённое), а также постоянными манипуляциями разработчиков всех стран с дистанциями обстрела испытуемой брони, углами установки брони перед испытаниями, различными статистическими методами обработки результатов испытаний. Как материал для испытаний в России и странах НАТО принята гомогенная катаная броня, для получения более точных результатов используются композитные мишени.

Согласно опубликованным данным[источник не указан 644 дня], увеличение удлинения полётной части до значения 30 позволило повысить относительную толщину пробиваемой катаной гомогенной брони стандарта RHA (отношение толщины брони к калибру пушки, b/dп) до значений: 5,0 в калибре 105 мм, и 6,8 в калибре 120 мм.

Россия

  • БОПС Свинец-1 3БМ59 – не объявлено, но так как снаряд с урановым сердечником по сравнению с вольфрамовым имеет бронепробиваемость примерно на 15-20% большую, то можно сравнив этот снаряд со снарядом Свинец-2 3БМ60 посчитать что он имеет бронепробиваемость около 700 мм/0° и 350 мм/60°; доступны для последних модификаций 2А46.
  • БОПС Свинец-2 3БМ60 – 600 мм/0°, 300 мм/60°; доступны для последних модификаций 2А46.
  • БОПС Манго-М – 280 мм/60°, доступен для всех модификаций 2А46.
  • БОПС Вакуум-1 – 900/0°; для орудия 2А82.
  • БОПС Грифель более 1000 мм

ряд других
США

  • БОПС М829А1 для пушки калибра 120 мм (США) — 700 мм;
  • БОПС М829А2 — 750 мм;
  • БОПС М829А3 — 800 мм; часто упоминались в течение многих лет “800+”
  • БОПС M829A4 ничего не объявлено, внешне вполне соответствует предшественнику. Ссылаясь на слова разработчика называют 770.

Германия

БОПС DM53 для пушки «Рейнметалл» L/55 калибра 120 мм с увеличенной длиной ствола Lств= 55 клб. — 750 мм (D=2000 м). Длина снаряда 740 мм, диаметр 22,7 мм, длина головной части 84 мм (итого от конца сердечника до начала головной части 656 мм), вес около 5 кг.

Из известных БПС других стран каких либо рекордных боеприпасов за последние десятилетия на данный момент не замечено, что мало связано с фактическим положением ситуации тем более в смысле дополнительных данных (например количество снарядов и орудий и защищённость носителя).

Разновидности

Существуют различные виды конструкции подкалиберных боеприпасов:

  • С неотделяющимся поддоном (англ. Armour-piercing, composite rigid, сокр. APCR) — представляют собой тело снаряда из лёгкого металла с твёрдосплавным сердечником. Весь полёт до цели такой снаряд проходит как единое целое, а в процессе пробивания бронезащиты цели участвует только сердечник, отделяющийся от поддона при столкновении с броней. Сравнительно большое аэродинамическое сопротивление (как у обычного бронебойного снаряда) при небольшой массе приводит к существенному падению бронепробиваемости и точности с расстоянием.
  • С неотделяющимся поддоном, для использования с коническим стволом (англ. Armour-piercing, composite non-rigid, сокр. APCNR) — конструкция поддона обеспечивает его смятие при прохождении по коническому стволу специальной конструкции, за счёт чего уменьшается площадь поперечного сечения снаряда и снижается аэродинамическое сопротивление.
  • С отделяющимся поддоном (англ. Armour-piercing, discarding-sabot, сокр. APDS) — конструкция снаряда после выхода из ствола обеспечивает срыв поддона с сердечника набегающим потоком воздуха или, в случае нарезного орудия, центробежной силой. За счёт небольшого диаметра сердечника обеспечивается низкое сопротивление воздуха при полёте.
  • Бронебойный оперённый подкалиберный снаряд (англ. Armour-piercing, fin-stabilized, discarding-sabot, сокр. APFSDS) — подкалиберный снаряд с отделяющимся поддоном, где для обеспечения устойчивости полёта и повышения кучности сердечник снабжают небольшим оперением.

О кумулятивах

Впервые подобные боеприпасы были использованы нацистской Германией в 1941 году. Тогда в СССР не ожидали использования подобных снарядов, так как их принцип действия хоть и был известным, но на вооружении их еще не было. Ключевой особенностью подобных снарядов было то, что они обладали высокой бронепробиваемостью за счет наличия взрывателей мгновенного действия и кумулятивной выемкой. Проблема, с которой столкнулись впервые, заключалась в том, что снаряд по время полета вращался. Это приводило к рассеиванию кумулятивной стрелы и, как следствие, пониженной бронепробиваемости. Чтобы исключить негативный эффект, было предложено применять гладкоствольные пушки.
