Пистолет-пулемет Шпагина

Эксплуатация и боевое применение[править]

В ходе Великой Отечественной войныправить

Трофейные ППШ в немецкой армии, 1944

СССР СССР — ППШ являлся самым массовым пистолетом-пулемётом Красной Армии в годы Великой Отечественной войны. Он также поставлялся советским партизанам, союзникам и поступал на вооружение иностранных воинских формирований на территории СССР.

  • Чехословакия Чехословакия — 1-й отдельный Чехословацкий пехотный батальон под командованием Л. Свободы получил ППШ в октябре 1942 года, в дальнейшем их получили другие подразделения Чехословацкого армейского корпуса
  • Польша Польша — в 1943 году ППШ получила 1-я польская пехотная дивизия имени Т. Костюшко, а позднее — и другие польские части;
  • Социалистическая Республика Румыния — в 1944—1945 гг. некоторое количество ППШ было передано на вооружение 1-й румынской пехотной дивизии им. Тудора Владимиреску, после окончания войны дополнительное количество было получено из СССР для румынской армии. Использовались под наименованием PM Md. 1952.
  • Югославия Югославия — в 1944 году ППШ получили части Народно-освободительной армии Югославии, после войны ППШ оставался на вооружении Югославской Народной Армии.
  • Третий рейх — трофейные ППШ под наименованием Maschinenpistole 717(r) поступали на вооружение вермахта, СС и иных военизированных формирований нацистской Германии и её сателлитов.
  • Финляндия Финляндия — трофейные ППШ использовались в финской армии, также были «переделки» под 9 мм.
  • Болгария Болгария — в период после 9 сентября 1944 года СССР передал болгарской армии партию ППШ, которые использовались в ходе боевых действий 1944—1945 гг.

После окончания Великой Отечественной войныправить

Польские военнослужащие с ППШ, 1951 год.

После войны ППШ в значительном количестве поставлялись за рубеж, главным образом, в страны Варшавского договора и иные дружественные к СССР государства. Значительное количество было поставлено в Китай.

ППШ использовался во всех конфликтах второй половины 20 века, и достойно воюет[источник не указан 1595 дней] даже в начале 21-го:

  • некоторое количество было передано на вооружение народной полиции и армии ГДР, получили наименование MPi 41
  • В 1950—1953 годы советские, китайские и северокорейские варианты ППШ находились на вооружении Корейской народной армии и интенсивно применялись в ходе Корейской войны.
  • В начале 1960-х годов некоторое количество ППШ было получено кубинским правительством, в апреле 1961 года они применялись при отражении десанта «бригады 2506» в заливе Свиней.
  • В начале 1960-х годов ППШ находились на вооружении Вьетнамской Народной армии, они применялись в начальный период вьетнамской войны. В дальнейшем, в течение войны они были постепенно сняты с вооружения частей регулярной армии и переданы на вооружение отрядов сил территориальной обороны
  • По состоянию на ноябрь 1966 года, некоторое количество ППШ находилось на вооружении партизан МПЛА в Анголе
  • По состоянию на 1968 год, некоторое количество ППШ находилось на вооружении палестинских военизированных формирований в Иордании, применялись бойцами местных отрядов самообороны в сражении при Караме.
  • Афганистан подписал соглашение с СССР о приобретении партии советского стрелкового оружия в августе 1956 года, первые ППШ были получены из СССР в октябре 1956 года, в дальнейшем ППШ состоял на вооружении армейских подразделений по меньшей мере, до 1980 года, а затем, в 1980-е годы, использовался подразделениями народной милиции ДРА. Также, значительное количество ППШ находилось на вооружении студенческих «отрядов защиты революции», народных ополченцев и территориальных отрядов самообороны, воевавших с «душманами» в 1981 и даже в 1986 году.
  • В Никарагуа, некоторое количество ППШ находились на вооружении территориальных отрядов Сандинистской народной милиции («милисианос») по меньшей мере до середины 1985 года.
  • По меньшей мере до 1980-х годов ППШ использовались армейскими и военизированными подразделениями в некоторых африканских странах.
  • По состоянию на 14 июля 2005 года, на хранении министерства обороны Украины имелось 350 000 шт. ППШ; по состоянию на 15 августа 2011 года, на хранении министерства обороны Украины оставалось 300 000 шт. ППШ
  • Ограниченно применяется иррегулярными частями в вооруженном конфликте на Юго-Востоке Украины 2014—2016 гг.
  • Белоруссия Белоруссия: сняты с вооружения в декабре 2005 года
  • Хорватия Хорватия:Использовалась югославская версия ППШ Zastava M49

Ствол

Внутри данной детали имеется канал с четырьмя нарезами. Они вьются вверх слева направо. Также здесь имеется патронник с пульным входом. Он в нижней части обладает определенным скосом. Это – для задания направления движения патрона в патронник.

Данный ствол снаружи содержит:

  • В передней части – закругление. Это для предохранения от забоин.
  • Утолщенную часть. Для размещения в коробке ствольной.
  • Выемку полукруглую на утолщенной части. Это для того, чтобы крепился ствол в соответствующей коробке.
  • Выступ кольцевой. Для того чтобы ограничить процесс продвижения ствола при возврате на место. При этом также обеспечивается снижение восприятия ударов затвора.

Пистолет-пулемёт Шпагина в культуре и искусстве[править]

Памятник в Северной Корее

Памятник неизвестному солдату в Трептов-парке в Берлине

ППШ с барабанным магазином (наряду с винтовкой Мосина со штыком) стал своеобразным символом советского солдата времён Великой Отечественной войны, подобно тому, как MP-40 прочно ассоциируется с солдатом вермахта, а автомат Калашникова — с советским солдатом послевоенного времени. ППШ появляется практически во всех советских и зарубежных фильмах про Великую Отечественную войну. Стал хрестоматийным образ советского воина-освободителя, запечатлённый в огромном количестве памятников, установленных как на территории СССР, так и в странах Восточной Европы: солдат в полевой форме, каске, плащ-накидке, с ППШ.

ППШ встречается в значительном количестве фильмов и в ряде компьютерных игр. В основном его можно встретить в 3D-шутерах о Второй мировой войне в советских кампаниях. Также его можно встретить в большинстве игр о Вьетнамской войне. В играх, сюжет которых происходит в XXI веке, это оружие практически не встречается, однако иногда фанаты добавляют это оружие в игру, создавая модификации.

Примечания[править]

  1. , с. 149
  2. , с. 144
  3. , с. 657 — 658, 660
  4. , с. 210 — 211
  5. , с. 147
  6. Киряев Н. М., Кораблёв Ю. И., Никитин Е. Ф. (ВПА им. В. И. Ленина). КПСС и строительство советских вооруженных сил. — 2-изд. — М.: Воениздат, 1967. стр.180
  7. , с. 153
  8. В. И. Кузьменко. Партизанские оружейники. Минск, «Навука i тэхнiка», 1990. стр.7
  9. Павел Столяров. «Народное творчество» или «Кулибины» белорусских лесов (часть 1) // журнал «Мастер-ружьё», № 9 (138), сентябрь 2008. стр.58-66
  10. В. И. Кузьменко. Партизанские оружейники. Минск, «Навука i тэхнiка», 1990. стр.13, 14-18
  11. Сергей Монетчиков. ППШ — оружие Победы // журнал «Мастер-ружьё», № 23, 1998. стр.4-13
  12. Справка. Импорт одноименной боевой техники за время войны 1914—1918 гг. по сравнению с импортом в СССР в период Отечественной войны (1941—1944). — РГАЭ. ф.413. оп.12. д.8605 л.11
  13. Frank Iannamico. The Wehrmacht PPSh41 // The Small Arms Review Vol.1 No.6 March 1998 p.73
  14. «Small Arms Review», сентябрь 2000
  15. Они сражались с фашизмом / сб., сост. В. Р. Томин. М., Политиздат, 1988. стр.10
  16. Освободительная миссия советских вооружённых сил на Балканах / отв. ред. д. ист. н. А. Г. Хорьков. М., «Наука», 1989. стр.65
  17. Бранко Богданович. Югославский ТТ по имени «Тетеjац» // журнал «Оружие», № 10, октябрь 2012. стр.42-56
  18. Тошко Станев. Музей, который стоит посетить // журнал «Оружие», № 11, 2014. стр.42-49
  19. , p. 62
  20. Е. П. Глазунов, М. П. Исаев. Страны Индокитая: путь борьбы и победы. М., «Мысль», 1984. (вклейка)
  21. Ангола // Большая Советская Энциклопедия. / под ред. А. М. Прохорова. 3-е изд. Т.2. М., «Советская энциклопедия», 1970. стр.4
  22. , с. 49
  23. М. Ф. Слинкин. 1957 год. Первый афганский «десант» // журнал «Солдат удачи», № 2 (113), 2004. стр.11-14
  24. Г. П. Кашуба. Афганские встречи. М., изд-во ДОСААФ СССР, 1981. стр.73
  25. Афганистан сегодня: фотоальбом. / сост. Хайдар Масуд, А. Н. Сахаров. М., «Планета», 1981. стр.202-203
  26. В. В. Твиров. Дневник переводчика // Афганистан болит в моей душе… Воспоминания, дневники советских воинов, выполнявших интернациональный долг в Афганистане / лит. запись П. Ткаченко. М., «Молодая гвардия», 1990. стр.233-234
  27. Фотофакт // «Известия», № 140 (21217) от 20 мая 1985. стр.4

Конструкция[править]

ППШ представляет собой автоматическое ручное огнестрельное оружие, предназначенное для ведения огня очередями и одиночными выстрелами.

ППШ-41 и часть обмундирования советского солдата

Автоматика работает по схеме использования отдачи со свободным затвором. Огонь ведётся с заднего шептала (затвор перед выстрелом находится в крайнем заднем положении, после спуска он идёт вперёд, досылает патрон, накалывание капсюля производится в момент завершения досылания), затвор в момент выстрела не фиксируется. Подобная схема часто используется при разработке пистолетов-пулемётов. При всей своей простоте, такое решение требует использовать массивный затвор, увеличивающий общую массу оружия. Кроме того, оружие, использующее такую схему перезарядки, может выстрелить в результате сильного удара (например, при падении), если от удара затвор из крайнего переднего (нефиксированного) положения откатится по направляющим дальше окна подачи патронов магазина, или из крайнего заднего — сорвётся со стопора.

Ударно-спусковой механизм допускает ведение стрельбы очередями и одиночными выстрелами, с открытого затвора. Ударник размещен неподвижно в зеркале затвора. Переводчик размещается внутри спусковой скобы, перед спусковым крючком. Предохранитель представляет собой ползун, расположенный на рукоятке взведения затвора. Предохранитель во включенном состоянии запирает затвор в переднем или заднем положении.

Как и ППД, ППШ имеет ствольную коробку, слитую с кожухом ствола, затвор с предохранителем на рукоятке взведения, переводчик огня в спусковой скобе перед спусковым крючком, перекидной прицел и деревянную ложу. Но при этом ППШ существенно технологичнее: точной механической обработки требует только ствол, затвор был выполнен на токарном станке с последующей грубой фрезеровкой, а почти все остальные металлические детали могут изготавливаться штамповкой.

Дульный тормоз-компенсатор представляет собой выступающую вперед за дульный срез часть кожуха ствола (скошенная пластина с отверстием для прохождения пули, по бокам от которой в кожухе имеются сквозные окна). За счёт реактивного действия пороховых газов при выстреле дульный тормоз-компенсатор значительно уменьшает отдачу и «задирание» ствола вверх.

Ложа изготавливалась из дерева, в основном из березы. Прицельные приспособления поначалу состояли из секторного прицела (дальностью от 50 до 500 м и шагом 50 м) и неподвижной мушки. Позже был введён перекидной L-образный целик для стрельбы на 100 и 200 метров. ППШ-41 сначала комплектовались барабанными магазинами от ППД-40 ёмкостью 71 патрон. Но так как барабанные магазины в боевых условиях показали себя ненадёжными, излишне тяжёлыми и дорогими в производстве, к тому же требовали ручной индивидуальной подгонки под каждый конкретный пистолет-пулемёт, они были заменены на разработанные в 1942 году коробчатые изогнутые магазины ёмкостью 35 патронов.

Ударно-спусковой механизмправить

Типичный для массовых пистолетов-пулемётов простой УСМ с возвратно-боевой пружиной, ударник жёстко закреплён в затворе, боевой взвод расположен на затворе. Имеется переводчик, позволяющий вести одиночный или автоматический огонь. Предохранитель блокирует движение затвора.

Достоинства и недостатки

Достоинства:

  1. Простота конструкции, низкая стоимость. Именно это позволило в кратчайшие сроки запустить автомат в серию, вооружить воинов Красной Армии;
  2. Высокая боевая эффективность. Чрезвычайно высокая скорость стрельбы, рекорд среди пистолетов-пулеметов того периода. Для ближнего боя — «смертельное оружие». Что не смогла снести пуля,можно было добить тяжёлым березовым прикладом;
  3. Высокая дульная энергия, убойное и пробивное действие пули. Даже сегодня пуля из ППШ способна пробить бронежилеты класса В1.
  4. Эффективная дальность стрельбы ППШ почти в 1.5 раза выше немецкого МП-38/40.

Красноармеец в Берлине

Для Красной Армии это была очень удачная модель автоматического стрелкового оружия. Эффективность его была настолько высока, что немцы охотно меняли свой MP-40 на советский автомат.

Но не обошлось без недостатков, большинство из которых в процессе эксплуатации устранялись:

  1. Высокий темп стрельбы для молодого воина, который за считаные минуты выпускал весь магазин, мог обернуться смертью. Бойцы называли ППШ «пожиратель патронов»;
  2. Неудобная и тяжёлая конструкция. Со снаряжённым магазином вес составлял 5.3 кг, плюс запасной боекомплект. Частично решалось применением рожкового магазина, который был легче, но меньшего объема;
  3. Каждый образец индивидуален. С помощью холодной штамповки можно держать высокий темп производства, но недостаток – уникальность каждого магазина – они не взаимозаменяемые. Так как к автомату придается три магазина, то это серьезная проблема;
  4. Из-за низкой надежности предохранителя возможен самопроизвольный выстрел при ударе или падении.

Несмотря на недостатки, автомат на то время представлял грозное оружие.

Оружейниками не рождаются

Наша победа в Великой Отечественной войне всегда ассоциируется с легендарным оружием, созданным советскими конструкторами, и которое помогало советскому солдату одержать эту победу. Всегда на слуху и всегда сопровождает рассказы о дороге к победе танк Михаила Кошкина Т-34, реактивная установка «Катюша», пушка Василия Грабина ЗИС-3 и, конечно, пистолёт-пулемёт Георгия Шпагина ППШ.

Георгий Семёнович родился 29 апреля 1897 года в селе Ключниково Ковровского уезда Владимирской области. После окончания трёхлетней церковно-приходской школы для 12-летнего мальчишки начались трудовые университеты.

Вместе с отцом он отправился в Ковров на заработки, где получил специальность столяра. И здесь в его судьбу вмешался случай. Мальчик стамеской повредил сухожилие указательного пальца правой руки. И когда пришло время отправляться на Первую мировую войну, его не взяли в строевые части, а был он определён оружейным мастером в пехотный полк.; От природы Шпагин был человеком сообразительным и любознательным. Быстро освоил оружие, состоящее на вооружении русской армии, и уже через год его заметили и перевели в армейские артиллерийские мастерские.

Революция мало что изменила в жизни Георгия Шпагина. Он служил в Красной Армии и продолжал заниматься оружием.

В 1920 году состоялась долгожданная демобилизация, но Шпагин оставался оружейным мастером. Карьера будущего конструктора продолжилась на Ковровском пулемётном заводе, благо такой в годы Первой мировой построили в его родных местах (в советские годы разрешалось упоминать лишь о гражданской продукции завода, и поговаривали, что из производимых в Коврове швейных машинок можно запросто собрать пулемёт). Слесарь Шпагин работал в мастерской, где занимался сборкой магазинов для пулемёта Фёдорова образца 1916 года.

Его предложения упростили сборку магазинов, уменьшили количество заклёпок, повысили прочность и, самое главное, снизили вес

На молодого специалиста обратили внимание директора завода инженера Владимира Фёдорова и начальника опытной мастерской Василия Дегтярёва. Шпагин получил право самостоятельно работать на станках, к нему стали прикреплять молодых рабочих для обучения

Первой его самостоятельной разработкой стала конструкция шаровой установки для танкового пулемёта Фёдорова-Иванова. Эта разработка нашла применение и для других видов пулемётов. Шпагин начинает активно работать с Василием Дегтярёвым над новым ручным пулемётом.

В 1931 году Дегтярёв и Шпагин представили крупнокалиберный пулемёт ДК-32 с новой системой ленточного питания Шпагина. В 1938 году «12,7 мм крупнокалиберный пулемёт Дегтярёва-Шпагина» поступил на вооружение Красной Армии.

Модификации ППШ

Советский союз

Мод.41 г. Дисковый магазин ёмкостью 71 патрон, секторный прицел, рассчитанный на дальность стрельбы 500 м, нарезкой по 50 м. Производство начато до принятия его на вооружение.

Мод.42 г. Барабан заменен секторным, поставлена надежная защелка, исключающая возможность потери, прицел — поворотный целик с прорезями для стрельбы на 100 и 200 м, установлен хромированный ствол.

За эти годы, помимо официальных, изготавливались кустарные варианты автомата. Так, в партизанских отрядах вручную, практически без чертежей ППШ, изготавливались модели, которые сразу находили применение в боях с немецко-фашистскими захватчиками, тем самым проверяя их работоспособность. Но можно ли считать их модификациями?

Зарубежное производство

Нехватку эффективного стрелкового оружия германцы восполняли переделыванием ППШ под 9 мм патрон, используя магазин от MP 38/40. Модель получила название MP.41(r). Было переделано более десяти тысяч штук.

Немецкая модель MP.41(r)

На оружейном заводе в Тегеране выпускались образцы, получившие название «модель 22». Произведено несколько десятков тысяч.

Иранская «модель 22»

Социалистическая Республика Румыния — PM PP S Md. (1952)

Венгерская Народная Республика — «7.62mm Gеppisztoly 48.Minta» (1949—1955)

КНР — «Тип 50». Для адаптации, в конструкцию и технологию производства были внесены незначительные изменения

Югославия —пистолет-пулемёт М49 (М49/56 и М49/57), имеют некоторые конструктивные отличия от ППШ (1949—1992)

Вьетнам — модификация ППШ — К-50 (1964—1973)

Описание конструкции и принцип работы ППШ

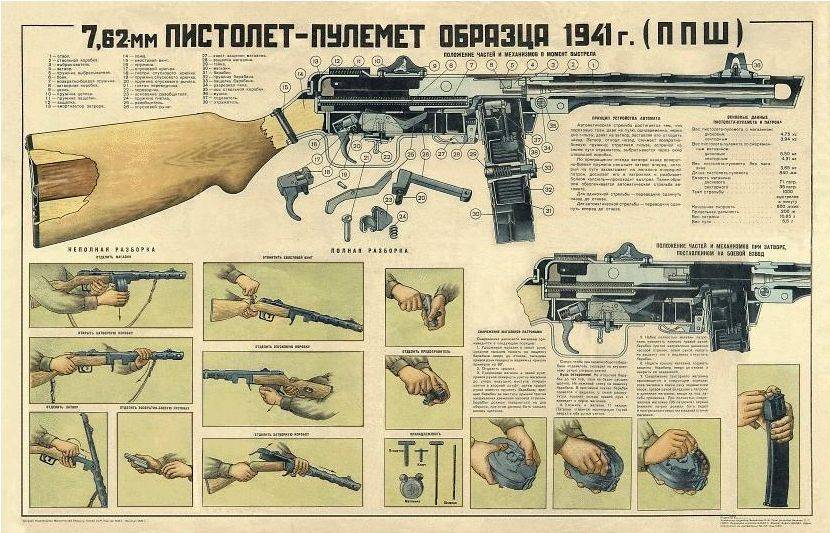

Пистолет-пулемет Шпагина. Плакат времен Великой Отечественной

Конструкция, как уже отмечалось выше, довольно простая: две коробки – ствольная и затворная, спусковой механизм. Все это расположено на деревянном ложе, переходящем в приклад. В нём было 87 деталей и всего два резьбовых соединения.

В действие автоматика приводится движением свободно ходящего массивного затвора, приведенного в действие энергией отдачи. Боевая пружина, сдерживаемая пусковым крючком в нейтральном положении, при нажатии взводится и активируется. Она распрямляется, толкает затвор вперед, происходит прокол капсюля — выстрел. Под действием отдачи затвор идет в сторону, противоположную выстрелу, гильза выбрасывается, ее место занимает новый патрон. Если курок все еще нажат, действие повторяется. С помощью амортизатора, стоящего сзади возвратно-боевой пружины, вибрация при откате затвора уменьшается. Патрон подается из магазина барабанного или секторного типа.

Функции кожуха ствола:

  • Держась за цевье, боец не обжигался о ствол;
  • За счет вырезов происходит охлаждение;
  • Служит дульным тормозом, который снижает отдачу;
  • Косой срез дула при стрельбе уменьшает его рывки вверх.

Покрытый хромом ствол упрощает чистку, уменьшает коррозию.

История разработки и развития ППШ

Потребность в пистолетах-пулеметах появилась во время Первой мировой войны. Для успешных наступательных действий необходимо было эффективное оружие. Отсчёт создания германского автоматического оружия следует начать с модернизации, переделки пистолетов Люгера и Маузера. Но попытки были неудачными: пистолеты обладали малой массой, сильная отдача не позволяла вести прицельную стрельбу. Одним из удачных образцов стал MP-18, разработанный конструктором Хуго Шмайсером. У автомата была продуманная конструкция, а на основе его механизма было разработано множество изделий по всему миру. Эффективность его была столь высокой, что после подписания капитуляции, страны-победители запретили Германии производство автоматического оружия.

Создатель знаменитого автомата ППШ Георгий Семёнович Шпагин

В это время в Советском союзе разработкам пистолета-пулемета значения не придавалось. Были неудачные попытки КБ Токарева создать автомат с патроном от Нагана, но он не обладал необходимой мощностью, конструктивно не предназначался для автоматической стрельбы.

Финская (зимняя) кампания

За понимание важности работы пришлось заплатить большой кровью. В противовес пистолету-пулемету Suomi, против которого у наших военных практически не было шансов, в кратчайшие сроки был доработан, принят на вооружение ППД-34 (пистолет-пулемёт Василия Алексеевича Дегтярёва)

Внешне он напоминал финский, хотя механизмы имели существенные отличия. После модернизации он устроил военных, но производство было дорогостоящим, довольно сложным, не годившимся для массового изготовления.

Свои модели представили два конструктора — Георгий Семёнович Шпагин и Борис Гавриилович Шпитальный. Поскольку использовался один тип боеприпаса, боевые характеристики у них были примерно одинаковые. По результатам стрелковых и полевых испытаний комиссия признала изделие Шпагина более надежным, безотказным, производство дешевле. Это был правильный выбор. Опыт военных лет показал, что сборку автомата, который, помимо механизма, ствола и приклада, был одним цельным листом металла, можно было доверить школьнику. Высокой квалификации не требовалось.

В серийное производство ППШ-41 (пистолет-пулемёт Шпагина обр. 1941 г.) запустили в декабре 1940 г. На полях Великой Отечественной он стал главным «действующим лицом», «режиссером» боевых действий.
