Калибр 5,7×28

Отличаются ли патроны одного калибра?

Да, отличаются, и дело вот в чем. Калибр, как правило, говорит только о пуле, но не содержит информации о гильзе. Патроны одного диаметра (калибра) могут иметь пули одного диаметра, но разные гильзы, навесы пороха и мощность.

Чтобы избежать недоразумений в поставках боеприпасов, патроны называют по-разному. Как правило, используют разные цифровые обозначения для патронов с одинаковым диаметром пуль: .40 и .41 Третья цифра после запятой никакого значения для обозначения диаметра пули не имеет. Поэтому патроны .223, и .225 имеют разные обозначения только из-за гильз.

Иногда указывают диаметр пули и высоту гильзы: 9х17, 9х18, 9х19, 9х21, 9х22, 9х23. Калибр 9-мм очень распространен настолько, что патронов с высотой гильзы — 18-мм оказалось несколько. Чтобы их не путать, они называются по разному: 9х18 Mak и 9х18 Ultra.

Пример: 9х18 Mak — под таким названием продают патрон к пистолету Макарова в США. Один и тот же патрон может иметь несколько названий. Например 9 мм ПМ, 9х18Mak — это один и тот же патрон. Пример: «9 мм Штайр», он же 9×23, он же «9 мм Ларго» (9мм Largo),он же «9 мм Бергман/Байард» и еще его называют просто: «9-мм Большой», но это уже просто перевод «Largo» с испанского. Аналогично и в других случаях.

Тот самый промежуточный патрон образца 1943 года

Стрелковое оружие, боеприпасы, приспособления и аксессуары XIX-XXI вв

Сайт является частным собранием материалов по теме «огнестрельное оружие и боеприпасы» и представляет собой любительский информационно-образовательный оружейный портал. Вся информация получена из открытых источников. Администрация не претендует на авторство использованных материалов – все права принадлежат их собственникам. Администрация не несет ответственности за использование информации, фактов или мнений, размещенных на сайте.

  • Аккаунт

    • Регистрация
  • Разделы

    • Оружие
    • Боеприпасы
    • Литература
    • Галерея
    • Статьи
    • Видео
    • Новости
    • Глоссарий
  • Сайт

    • Главная
    • О проекте
    • Информеры
    • Отзывы
    • Ссылки
    • Поиск
    • RSS
  • Информация

    • Правила
    • Соглашение
    • Ответственность
    • Конфиденциальность
    • О файлах cookies
    • Хостинг от uCoz
    • Развлечение
    • Поддержка

Немного истории

В основе наших героев лежит гильза созданного в Германии патрона 7,65×25 для пистолета Борхарда образца 1893 года.

В 1896 году компания Поля Маузера для своего пистолета С-96 разработала вариант этого боеприпаса с усиленным зарядом, назвав его 7,63×25Маузер», а в 1930 году маузеровский патрон с минимальными изменениями приняли на вооружение в СССР под обозначением 7,62×25.

7,65×25мм Борхардт, 7,63×25мм Маузер и 7,62 × 25мм Токарев

Следом за патрон Борхарда взялся другой немец — Георг Люгер, создав к 1900 году укороченный вариант, известный как 7,65×22Люгер». Этот патрон вместе с пистолетомПарабеллум» конструкции Люгера предложили немецким военным.

В 1904 году, по требованию ВМФ Германии, калибр патрона увеличили до девяти миллиметров, и на свет появился патрон 9×19, имевший, в отличие от перечисленных выше предшественников, гильзу цилиндрической формы с минимальной конусностью, без характерныхплечиков». В 1908 году патрон 9×19 приняли на вооружение германской армии как 9 mm Pistolen-patrone 08 — или сокращенно Ppatr.08.

7,65×22мм Люгер и 9×19 мм

И тут-то всё и заверте…

Чем винтовка отличается от карабина и почему у нас проблемы с терминологией?

Калибр нарезного ручного огнестрельного оружия и длина ствола определяют и название, а точнее — классификацию стрелкового оружия.

Винтовки имеют длину ствола примерно 70 калибров. Карабины — примерно 40-50 калибров. Соответственно меняются и названия. Длина ствола автомата АКМ — 415 мм. 415 : 7,62 = 54. То есть, АКМ — это «карабин». Длинна ствола АК-74, 415 мм : 5,45 = 76. То есть АК-74 — уже «винтовка». Соответственно и патрон 5,45 мм — винтовочный. Американцы совершенно правильно называют свою М-16 автоматической винтовкой (штурмовой винтовкой), а не абстракцией «автомат». Соответственно и нам необходимо привести в порядок всю классификацию, а вернее «откатить» её к тому, что было раньше, до появления Автомата Калашникова (АК):

  • АКМ — автоматический карабин;
  • АК-74 — автоматическая винтовка;
  • патрон 5,45 мм — винтовочный патрон.

Михаил Тимофеевич Калашников и Автомат Калашникова… вернее автоматический карабин Калашникова!

Эти термины являются международными и более правильными, чем наши «автоматы». Само по себе слово «автомат» даже не является техническим термином! Тоже самое, кстати, относится и к «термину» «самозарядный карабин«, каким, например, является хорошо известный в России Самозарядный карабин Симонова (СКС). «По науке», это изделие следовало бы назвать полуавтоматическим карабином. Снайперская винтовка Драгунова (СВД), это ничто иное как полуавтоматическая винтовка. Это нормальная международная и в первую очередь, российская классификация.

(по калибрам)

Калибры

2 – 3 мм
3 – 4 мм
4 – 5 мм
5 – 6 мм
6 – 7 мм
7 – 8 мм
8 – 9 мм
9 – 10 мм
10 – 11 мм
11 – 12 мм
12 – 13 мм
13 – 14 мм
14 – 15 мм
15 – 16 мм
17 – 18 мм
18 – 19 мм
20 – 21 мм

Калибры

2 – 3 мм
3 – 4 мм
4 – 5 мм
5 – 6 мм
6 – 7 мм
7 – 8 мм
8 – 9 мм
9 – 10 мм
10 – 11 мм
11 – 12 мм
12 – 13 мм
13 – 14 мм
14 – 15 мм
15 – 16 мм
17 – 18 мм
18 – 19 мм
20 – 21 мм

Патрон 10.4×38 R Swiss / .41 Swiss

В 1869 году боеприпас получил официальное обозначение «10.4×38 mm R
Swiss Vetterli» после того, как Швейцария приняла на вооружение первую в
Европе многозарядную винтовку Веттерли, созданную специально под этот патрон.

  • Боеприпасы » Патроны » 10 – 11 мм
  • 2878

    Подробнее

Патрон 10.15×63 R

Патрон 10.15×63 R является винтовочным боеприпасом с дымным порохом,
разработанным специально для винтовки Mauser-Milovanovic M 1880.

  • Боеприпасы » Патроны » 10 – 11 мм
  • 2879

    Подробнее

Патрон 11.15×36 R Frühwirth

Патрон 11.15×36 R создан австрийской фирмой Георга Роота «George Roth & Co» в 1871 году для использования в карабине системы Фрувирта образца 1872 года, принятого на вооружение жандармерии и пограничных войск.

  • Боеприпасы » Патроны » 11 – 12 мм
  • 2880

    Подробнее

Патрон 10.4×47 R Vetterli

За основу патрона 10.4×47 R, как и в случае с винтовкой, был взят
боеприпас 10.4×38 R от швейцарской модели. Гильзу
удлинили и
внедрили систему центрального боя.

  • Боеприпасы » Патроны » 10 – 11 мм
  • 2881

    Подробнее

Патрон .450 Mars Short / 11.2×20

Патрон .450 Mars Short (короткий) является менее мощным вариантом патрона .450 Mars Long (длинный), от которого отличается лишь длиной гильзы уменьшенной на 8 мм.
Патрон .450 Mars Short состоял из гильзы, капсюля центрального боя, заряда и пули.

  • Боеприпасы » Патроны » 11 – 12 мм
  • 4397

    Подробнее

Патрон 7 mm STE / 7mm Shooting Times Easterner

Патрон 7 mm STE был специально разработан для винтовок с рычажным затвором lever-action (таких как Marlin 336 и Winchester 94) в 1987 году Лэйном Симпсоном.

  • Боеприпасы » Патроны » 7 – 8 мм
  • 4424

    Подробнее

Патрон .475 Nitro Express 3 1/2″

Патрон .475 Nitro Express 3 1/2″ создали и начали выпускать в Англии в 1907 г. Так же, как и .465 Nitro Express, был призван заменить старые патроны калибра .450.

  • Боеприпасы » Патроны » 12 – 13 мм
  • 4464

    Подробнее

Патрон 8×54 Krag Jorgensen

Патрон 8×54 Krag Jorgensen был создан в Норвегии в самом конце XIX века и предназначался для спортивной стрельбы и охоты.

  • Боеприпасы » Патроны » 8 – 9 мм
  • 4467

    Подробнее

Патрон .219 Zipper

Патрон .219 Zipper был разработан американской фирмой Winchester в 1937 году для своей же винтовки Winchester M 64.
Основой послужила гильза от патрона .25-35 WCF.

  • Боеприпасы » Патроны » 5 – 6 мм
  • 4473

    Подробнее

Патрон .375 A-Square

Патрон .375 A-Square типа «Magnum» в поясковой гильзе создан в 1975 году компанией «A-Square» и представляет собой модификацию патрона .378 Weatherby Magnum.

  • Боеприпасы » Патроны » 9 – 10 мм
  • 4478

    Подробнее

Патрон 8×56 Mannlicher-Schoenauer

Патрон 8×56 Mannlicher-Schoenauer начали выпускать в Австрии в 1908 году. Кроме Австрии, его производство в свое время было налажено в Англии и Чехии.

  • Боеприпасы » Патроны » 8 – 9 мм
  • 4481

    Подробнее

Патрон .220 Weatherby Rocket

Сверхскоростной патрон калибра .220 Weatherby Rocket разработан Роем Уэзерби в 1943 году (т.е. еще до официального учреждения торговой марки «Weatherby»).

  • Боеприпасы » Патроны » 5 – 6 мм
  • 4485

    Подробнее

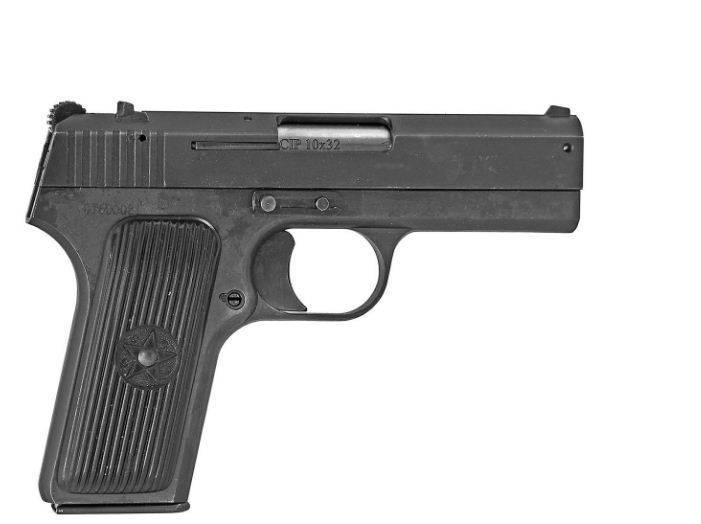

Пистолет Лидер ТТ


На базе ТТ в России производится пистолет ТТК-F. Это укороченный за счет ствола и кожуха затвора вариант пистолета ТТ. Все основные части пистолета (рамка, ствол и затвор) изготовлены с нуля заново. Остальные узлы и детали (УСМ в сборе, магазин, ударник, пружины, выбрасыватель и магазин) взяты из ЗиП к пистолету ТТ. Из-за ширины магазина в пистолете применяется патрон 10х32Т. С учетом очень низкой стоимости этого ЗиП не понятно ценообразование ТТК-F, стоимость которого сравнима с моделями, имеющие в составе детали и узлы иностранного производства.

В целом TTK-F получился очень неплохим пистолетом (не смотря на отсутствие самовзвода в УСМ), если бы не весьма слабый патрон 10х32Т и высокая цена, за которую можно купить более мощный пистолет, переделанный в России из оружия или его деталей иностранного производства, под патрон 9 мм РА.
Поэтому если выбирать «кошельком», то при меньшем (относительно стальных конструкций) ресурсе и схожей с отечественными пистолетами цене, но при этом с более «резвыми» характеристиками по мощности, лучше остановить выбор на оружии самообороны из сплавов.

Помимо лучшей эргономики и большей компактности, эти модели обладают большей надежностью. Если останавливать свой выбор на пистолетах из стали, то, конечно, при больше стоимости, они настолько же больше приспособлены для самообороны. Как по эргономике и мощности, так и по ресурсу.
Однако не стоит забывать, что даже пистолет «Лидер» в умелых руках тренированного стрелка будет гораздо эффективней самого дорогого травматического пистолета в руках не подготовленного стрелка. Правда, тот же тренированный стрелок с более качественным травматическим пистолетом сможет отразить нападение еще быстрее и лучше.

9 продолжает выигрывать

Никаких серьёзных баллистических преимуществ у патрона 7,62×25 ТТ перед 9×19 не было и нет, при этом у 7.62-мм патрона довольно большие габариты, а значит, он требует более громоздких и тяжёлых магазинов и упаковочных ящиков. Пули со стальным сердечником, в том числе и с бронебойным, сейчас доступны для 9×19 во многих вариантах.

Различные варианты патрона 9х19 мм

Повсеместное же распространение патрона 9×19 — как наиболее удачного компромисса между баллистическими характеристиками, размерами, отдачей и ёмкостью магазинов — предопределило тот факт, что уже в начале 21 века именно этот патрон попал на вооружение как в России, так и в Китае, который до недавних пор был одним из крупнейших пользователей и производителей патронов и оружия под 7,62×25ТТ.

История

В 1986 году бельгийская компания Fabrique Nationale (FN) начала разработку нового патрона 5,7×28 мм. Целью создания было разработать оружие для самообороны экипажей танков, БТР, вертолётов и т. п, которое превосходило по эффективности оружие под 9×19 мм патрон. В результате был создан патрон SS190 (базовый патрон 5,7×28 мм), способный на расстоянии в 200 метров пробить стандартный бронежилет вероятного противника, заданный требованиями НАТО CRISAT.

В связи с недавними исследованиями НАТО по поводу превосходства патрона 5,7×28 мм над немецким патроном калибра 4,6×30 мм и заключением группы экспертов о превосходстве первого, Германская и другие делегации отклонили рекомендацию НАТО по поводу стандартизирования патрона 5,7×28 мм, в результате чего процесс стандартизации данного патрона в странах НАТО был отложен до неопределённого срока.

5.7х28

Патрон 5.7×28

Опубликовано admin в Вс, 04/12/2009 – 19:05

Патрон 5.7×28 (SS190), Бельгия

Тактико-технические характеристики 5.7х28:
Калибр, мм – 5.7х28
Длина патрона, мм – 42,64
Длина гильзы, мм – 28,84
Диаметр дульца гильзы, мм – 6,35
Диаметр шеи гильзы, мм – 6,45
Диаметр плеча гильзы, мм – 7,87
Диаметр основания гильзы, мм – 7,91
Диаметр фланца гильзы, мм – 7,79
Масса пули, г – 1 – 3,5
Масса порохового заряда, г: 0,48-0,52
Начальная скорость пули, м/с – 305-850
Энергия пули, Дж – 467-540
Давление пороховых газов, MPa – 345.00 (50,040 psi)

Основные баллистические характеристики пуль калибра 5.7х28
Масса пули, тип, грСкорость пули, м/сДульная энергия пули, ДЖ
1 g (23 gr) SS90 AP FMJ (prototype)850540
2 g (31 gr) SS190 AP FMJ716534
2 g (28 gr) SS195LF JHP716467
Тест проводился с длинной ствола: 10.35 дюйма (263 мм)

Патрон 5.7×28 (SS190) разработан бельгийской фирмой Fabrique Nationale de Herstal (FN Herstal) специально для пистолета-пулемета FN P90 в середине 1980-х годов. Позже этот патрон был использован в пистолете «Five SeveN».

Боеприпас калибра 5.7×28 был разработан с целью замены патрона калибра 9х19 мм в качестве стандартного для легкого огнестрельного оружия, прежде всего пистолетов и пистолетов-пулеметов. Новый патрон является уменьшенным вариантом патрона калибра 5.56 mm NATO.

Патрон обладает большей пробивной мощностью, чем другие пистолетные патроны. Пуля развивает дульную скорость до 716 м/с и способна пробить бронежилет. Останавливающее действие пули в три раза выше, чем у патрона 9х19 мм.

FN Five-seven

Опубликовано admin в Сб, 02/07/2009 – 18:48

Пистолет FN Five-seveN

Тактико-технические характеристики FN Five-seveN:
Калибр, мм – 5.7х28
Длина, мм – 208
Длина ствола, мм – 122
Высота, мм – 137
Ширина, мм – 36
Вес без патронов, гр – 610
Магазин, кол. патронов – 10 (ограниченный); 20 (стандарт); 30 (расширенный)

В конце 1980-х годов знаменитой бельгийской компанией Fabrique Nationale Herstal, в качестве персонального оружия самозащиты (PDW – Personal Defense Weapon) военнослужащих, не задействованных в выполнении боевых задач, был разработан пистолет-пулемет FN P-90. Вместе с оружием был создан и новый патрон 5.7х28 FN, обладающий высокой пробивной способностью (по утверждениям производителя, пуля со стальным сердечником способна пробить с дистанции 150 метров 48 слоев ткани Кевлар и сохранить достаточно высокое останавливающее действие).

Новый комплекс оружие-патрон (пистолет-пулемет FN P-90 и патрон 5.7х28 мм) разработчики посчитали настолько успешным, что приняли решение создать в дополнение к этому еще и пистолет. В результате в 1996 году фирма FN представила свой новый пистолет под патрон 5.7х28 мм, получившего обозначение «Five-seveN» и предназначенный для вооружения армейских и полицейских подразделений. Название пистолета Five-seveN представляет собой интересную комбинацию: с одной стороны Five-seveN это «5-7» – калибр оружия, а с другой – первая и последняя буква названия, пишущиеся заглавными это аббревиатура фирмы Fabrique Nationale.

Какие преимущества принесёт создание пистолета предельных параметров?

В первую очередь это повышение останавливающего действия и вероятности поражения цели за счёт суммирования эффекта от попадания двух пуль. Просто двумя выстрелами подряд такого эффекта добиться сложнее из-за смещения оружия и меньшего темпа стрельбы «вручную». С другой стороны, быстрая стрельба «двойками» из пистолета предельных параметров позволит существенно увеличить вероятность гарантированного поражения цели, по сравнению с пистолетами классической конструкции.

Сочетание новых материалов пули и попадание двух пуль практически в одну точку может обеспечить поражение целей, защищённых СИБ, рассчитанных даже на защиту от оружия типа «автомат» под промежуточный патрон, за счёт последовательного воздействия на элементы СИБ. Необходимо учитывать, что пистолет – это оружие ближнего боя, и на малой дистанции разлёт пуль будет минимален, а обеспечить попадание двух автоматных боеприпасов практически в одну точку куда сложнее, даже и использованием схемы накопления отдачи.

В конце концов нельзя отрицать, что целесообразность стрельбы из пистолетов очередями и короткими очередями изучал, и пистолеты такой конструкции продвигал известный конструктор И. Я. Стечкин. Возможно лишь время не дало ему создать оружие, схожее с рассмотренным в настоящей статье.

Источник — https://topwar.ru/163548-perspektivnyj-armejskij-pistolet-na-baze-koncepcii-pdw.html

Этапность создания перспективного комплекса оружие-патрон

Создание новых образцов вооружений, особенно с высоким коэффициентом технической новизны, требует привлечения значительных людских и финансовых ресурсов. Для снижения стоимости создания перспективного армейского пистолета предельных параметров (комплекса оружие-патрон), целесообразно разбить его разработку на этапы:

1. Разработка и создание патрона 5,45х30 мм на базе патрона 5,45х18 мм МПЦ (или нового патрона, но выполненного на базе отработанных технологий) и пистолета на базе ОЦ-23 «Дротик» (или нового пистолета, но выполненного на базе отработанных конструкторских решений). Проверка правильности концепции. Мелкосерийное производство. проверка военного и специального применения. Изучение коммерческого потенциала.

2. В случае успешной реализации п.1 – разработка и создание перспективного патрона на базе новейших достижений технологий и материаловедения, с использованием перспективных конструктивных решений, и создание соответствующего оружия под этот патрон. Мелкосерийное производство. В случае успеха – проверка военного и специального применения, принятие на вооружение специальными подразделениями, ограниченные закупки. Ограниченная коммерческая реализация.

3. В случае успешной реализации п.2 – поиск путей оптимизации технологических процессов и используемых материалов, без существенного снижения тактико-технических характеристик (ТТХ). Крупносерийное производство. Принятие на вооружение силовыми структурами. Коммерческая реализация.

4. В случае успешной реализации п.1 и подтверждения эффективности перспективного пистолета в рамках существующих технологических и конструкторских решений, но неуспешной реализации п.2, осуществляется крупносерийное производство, принятие на вооружение силовыми структурами, и коммерческая реализация изделия, созданного по п.1.
