Палубный самолет истребитель СУ-33

Особенности эксплуатации истребителя Су-33

Данный самолет имеет возможность взлета с палуб разной длины разбега. Стандартные авианосцы имеют три взлетные полосы, длина которых отличается: две из них имеют 105 метров, а еще одна 195 метров. Заходом самолета на посадку руководит команда специалистов на мостике корабля, она управляет траекторией и движением самолета. После того как самолет произведет касание палубы, он своим гаком цепляется за трос на палубе, который должен произвести остановку самолета. При такой посадке пилот испытывает большую перегрузку. После того как самолет коснется палубы, пилот должен включить двигатели на максимум мощности. Это делается для того, чтобы при обрыве троса аэрофинишера или незацеплении гака пилот имел возможность взлететь с палубы авианосца и произвести вторую попытку посадки.

Самолет Су-33 фото

Кдекабрю 1990 года были завершены все ЛКИ испытания самолета, в ходе которых были определены основные технические, летно-тактические и боевые характеристики. В марте 1991 года начались государственные испытания, которые продлились до 1994 года. В это время уже было построено 24 серийных Су-27К. Следующей ступенькой в развитии знаменитого Су стала постройка более новой модификации самолета Су-33.

Этот самолет уже был построен по интегральной аэродинамической схеме и дополнен передним горизонтальным оперением. Оно было выполнено складным, это позволяло экономить место. Переднее оперение позволило увеличить несущие свойства планера и улучшить характеристики при больших углах атаки. Крылья трапециевидной формы, с удлинением возле фюзеляжа, плавно переходили в корпус. Для экономии места крылья сделаны складывающимися.

Самолет Су-33 внутри

Установлено два двухконтурных форсажных двигателя АЛ-31Ф. Также самолет может дозаправляться в воздухе. Если установить систему УПАЗ-1, то он сам способен заправлять в воздухе другие самолеты. Навигационная система ПНК-10 обеспечивает вычисление координат в пространстве, позволяет автоматически корректировать координаты на основе данных спутников. Бортовая РЛС позволяет предупредить о сканировании самолетом противника. В самолете используется система предупреждения об облучении СПО-15ЛМ. На крыльях используются станции активных помех.

Су-33 стал первым отечественным серийным самолетом, способным сесть на палубу авианосца. Самолет является самым мощным и дальнобойным истребителем корабельного базирования в  мире.

Самолет Су-33 характеристики

Су-33УБ

Самолет типа СУ-33УБ является учебно-боевой машиной, которая оснащена реактивными двигателями. Самолет создан специально для палубного базирования на авианосцах. Данная машина относится к четвертому поколению истребителей.

Вооружение Су-30

Вооружение, которым оснащен самолет Су-30, можно разделить на ракетное и стрелково-пушечное. В составе стрелково-пушечных установок находилась встроенная автоматическая скорострельная одноствольная пушка калибра 30 мм ГШ-301. Она устанавливалась в наплыве правой части крыла и имела боезапас 150 патронов.

Ракеты приводились в действие авиационными пусковыми устройствами (АПУ) и авиационными катапультными устройствами (АКУ). Подвешивание ракет выполнялось в 10 точках.

На Су-30 можно было подвесить шесть управляемых ракет класса «воздух-воздух», имеющих среднюю дальность поражения. Они имели именование типа Р-27, с тепловыми (Р-27Т) или радиолокационными полуактивными (Р-27Р) головками самонаведения. Также на подкрыльевые узлы можно было установить ракеты ближнего боя типа Р-73.

Литература и источники информации

Литература

Балакин С. А., Заблоцкий В. П. Советские авианосцы. Авианесущие крейсера адмирала Горшкова. — «Арсенал-коллекция». — М.: Яуза, ЭКСМО, 2007. — 240 с. — ISBN 978-5-699-20954-5

Мороз С., Приходченко И., Колобанов В. Истребитель Су-27. — «Экспринт: Авиационный фонд». — М.: Экспринт, 2004. — 48 с. — ISBN 5-94038-061-1

Ссылки

Статья на сайте «Уголок неба» о самолёте-прототипе Су-27

Характеристики самолёта на официальном сайте компании «Сухой»

История создания палубного истребителя Су-33 на сайте paralay.com

Страница «Википедии» о самолёте Су-33

Подборка материалов о проектах отечественных авианосцев и палубных самолётов на сайте paralay.com

Статья американских специалистов о желательности применения российского палубного истребителя Су-33 на авианосцах США

Анализ реальных возможностей современных авианосцев по выпуску авиации в воздух

Фотогалерея похода ТАКР «Адмирал Кузнецов» в Северную Атлантику в 2004 году

Статья о современном (2016 год) состоянии комплекса «Нитка» и подготовке лётчиков российской палубной авиации

Подборка материалов о современном состоянии парка Су-33 в блоге bmpd

Анализ состава авиагруппы ТАКР «Адмирал Кузнецов» во время похода 2016 года

Кабина

Одной из главных особенностей самолета является кабина, в которой летчики располагаются тандемом (один за другим). Наличие бортовой радиоэлектронной станции, оснащенной фазированной решеткой, позволяет обнаруживать и сопровождать одновременно до 15 объектов. При этом четыре из них можно одновременно атаковать. Работу пилотов упрощают системы индикации на лобовом стекле и нашлемного целеуказания. Кабина также оснащается мультифункциональными жидкокристаллическими дисплеями. Благодаря всему этому летчики постоянно пребывают в полной осведомленности о воздушной обстановке.

Характеристики:

Основные характеристики:

Размеры:
– длина21.19 м
– высота5.93 м
– ширина (со сложенным крылом)14.7 (7.4) м
– площадь крыла67.84 м2
Масса:
– пустого19600 кг
– нормальная взлетная22500 кг
– максимальная взлетная33000 кг
– боевой нагрузки6500 кг
– топлива (максимальная)5270 (9500) кг
Аварийный остаток топлива
Силовая установка2 х АЛ-31Ф (12800 кгс ЧР, 12500 кгс форсаж, 7770 кгс максимал)
Практический потолок17000 м
Практическая дальность на высоте/у земли (с ПТБ)3000/1000 км
Экипаж1 летчик

Характеристики движения:

Тип скоростиСкоростьРасход топлива
Максимальная у земли (на большой высоте)1300 (2300) км/чФорсаж: 1.92 кг/кгс*ч, максимал: 0.75 кг/кгс*ч, минимум: 0.67 кг/кгс*ч
Крейсерская

Маневренность: скороподъемность 300 м/с, максимальная скорость разворота 23 град/с

Вооружение:

ВидНаименованиеБоекомплект
ВстроенноеГШ-301 30 мм150 выстр.
УР «Воздух-Воздух»Р-27(Э) СДПодвеска (до 8 с РЛГСН, до 2 с ТГСН)
Р-77 СДПодвеска
Р-73(Э) МДПодвеска (до 6)
Р-60М МДПодвеска
НАРС-8Подвеска (до 6 Б8М-1)
С-13Подвеска (до 6 Б-13Л)
С-24БПодвеска (до 6)
С-25Подвеска (до 6)
БомбовоеФАБ(ОФАБ)-100Подвеска
ФАБ(ОФАБ)-250Подвеска
ФАБ(ОФАБ)-500Подвеска
РБК-250Подвеска
РБК-500Подвеска
ЗБ-500Подвеска
ЗАБ-100Подвеска
КМГУПодвеска
Пушечное подвесноеСППУ-30Подвеска
БРЭОРЛПК-27К (РЛС Н001К)
ОЭПС-27К (ОЛС ОЛС-27К)
Аппаратура автоматизированного наведения «Спектр»
РЭБСтанция активных помех «Сорбция-С» (подвеска)
Станция активных помех «Смальта-СК» (подвеска)
АПП-50 (96 ППИ-50 или ППР-50)

Варианты подвески вооружения:

Вариант«Воздух-Воздух»«Воздух-земля»
Левый внешнийР-60(Р-73)
Левый внешн. среднийР-27(Э)Р / 77Р-60(Р-73)Р-60(Р-73)Р-60(Р-73)
Левый внутр. среднийР-27(Э)Р / 77Р-27(Э)Т / 77Р-60(Р-73)Р-60(Р-73)
Левый внутреннийР-27(Э)Р / 77Р-27(Э)Р / 77Р-60(Р-73)Р-60(Р-73)
Левый под двигателемР-27(Э)Р / 77Р-27(Э)Р / 77
Центральный переднийР-27(Э)Р / 77Р-27(Э)Р / 773М80
Центральный заднийР-27(Э)Р / 77Р-27(Э)Р / 77
Правый под двигателемР-27(Э)Р / 77Р-27(Э)Р / 77
Правый внутреннийР-27(Э)Р / 77Р-27(Э)Р / 77Р-60(Р-73)Р-60(Р-73)
Правый внутр. среднийР-27(Э)Р / 77Р-27(Э)Т / 77Р-60(Р-73)Р-60(Р-73)
Правый внешн. среднийР-27(Э)Р / 77Р-60(Р-73)Р-60(Р-73)Р-60(Р-73)
Правый внешнийР-60(Р-73)
Вариант«Воздух-Земля»
Левый внешний
Левый внешн. средний
Левый внутр. средний
Левый внутренний4 (О)ФАБ-5002 (О)ФАБ-5006 (О)ФАБ-2503 (О)ФАБ-250
Левый под двигателем(О)ФАБ-5006 (О)ФАБ-2503 (О)ФАБ-250
Центральный передний4 (О)ФАБ-5004 (О)ФАБ-5006 (О)ФАБ-2503 (О)ФАБ-250
Центральный задний4 (О)ФАБ-5006 (О)ФАБ-2503 (О)ФАБ-250
Правый под двигателем(О)ФАБ-5006 (О)ФАБ-2503 (О)ФАБ-250
Правый внутренний4 (О)ФАБ-5002 (О)ФАБ-5006 (О)ФАБ-2503 (О)ФАБ-250
Правый внутр. средний
Правый внешн. средний
Правый внешний
Вариант«Воздух-Земля»
Левый внешний
Левый внешн. средний
Левый внутр. средний
Левый внутреннийКМГУ(ЗБ)2 блока НАР2 С-24(С-25)РБК-250..500
Левый под двигателемКМГУ(ЗБ)Блок НАРС-24(С-25)РБК-250..500
Центральный переднийКМГУ(ЗБ)РБК-250..500
Центральный задний
Правый под двигателемКМГУ(ЗБ)Блок НАРС-24(С-25)РБК-250..500
Правый внутреннийКМГУ(ЗБ)2 блока НАР2 С-24(С-25)РБК-250..500
Правый внутр. средний
Правый внешн. средний
Правый внешний

Аббревиатуры

Конструкция

При создании Су-33 была применена нормальная аэродинамическая схема с интегральной компоновкой. Воздухозаборники находятся под центропланом. У трапецевидного крыла есть развитые наплывы, благодаря чему оно плавно сопрягается с фюзеляжем и образует с ним единый несущий корпус. Турбореактивные двухконтурные двигатели, оснащенные форсажными камерами располагаются в разнесенных мотогондолах, это уменьшает их взаимное влияние.

4.1 Воздухозаборники

Воздухозаборники в Су-33 регулируются, из-за чего он может летать со скоростью, превышающую, свыше, чем в два раза, звуковую. Они располагаются над наплывами крыла и оборудованы защитными решетками, что не дает попадать посторонним предметам в двигатель во время взлетов и посадок. Защитные устройства поднимаются, когда шасси выпускается и опускаются при его убирании.

4.2 Особенности

Истребителю Су-33 присущи все плюсы Су-27, вместе с тем он имеет следующие особенности:

  • Способен эффективно поражать надводные цели.
  • Может взаимодействовать с радиоэлектронными корабельными системами.
  • Системы и конструкция защищены от коррозии с целью обеспечения большого срока использования в морском климате.
  • При заходе на посадку на палубу используется пилотажно-навигационное оборудование.
  • В целях увеличения компактности, в целях увеличения общего количества на палубе и в ангарах авианосцев, горизонтальное оперение и консоли крыльев могут складываться.
  • Благодаря механизации, возросшей площади и ПГО, произошло усовершенствование несущих свойств крыльев во время взлетов и посадок.
  • Чтобы можно было осуществлять посадки при вертикальных скоростях и больших перегрузках усилились установка посадочного гака и стойки шасси.
  • В целях возможности совершения второго круга при посадке и короткого взлета с палубы по причине незацепления за аэрофинишер, стала больше тяговооруженность.
  • Имеется убираемая штанга, чтобы можно было дозаправиться в небе, возможна установка подвески УПАЗ-1К в целях дозаправки другого самолета, а также, чтобы было больше время патрулирования и боевой радиус.
  • Возросло общее количество подвешиваемых в одно и то же время ракет класса «воздух-воздух» в целях увеличения боевого потенциала в одном боевом вылете.

Во время рабочего проектирования в конструкцию самолета были внесены некоторые важные изменения, главным из которых стало переднее горизонтальное оперение, которое нужно было для статической продольной неустойчивости истребителя. Дело в том, что он мог потерять ее из-за смещения центра масс и во время увеличения массы радиолокационной станции почти на двести килограммов. Когда шли испытания Т-10-24 с передним горизонтальным оперением, оказалось, что благодаря ему увеличилась подъемная сила планера. В результате его стали применять во всех модификациях Су-27.

Модификации самолета Су-27

  • Су-30 – многоцелевой истребитель, рассчитан на экипаж из двух человек.

  • Су-33 – палубный истребитель. В нем присутствует крюк для экстренного торможения.

  • Су-34 – бомбардировщик, используемый в штурмовых операциях.

  • Су-35 – истребитель широкого военного применения.

  • Су-27С – одноместный истребитель-перехватчик (двигатели АЛ-31Ф).

  • Су-27СК – экспортный экземпляр, производимый с 1991 года. Вооружение − Р-27 и Р-73.

  • Су-27СМ – более усовершенствованный вариант самолета. В наличии системы СУВ-27Э и СУВ-ВЭШ.

  • Су-27СМ3 – сконструировано 12 машин. Двигатель АЛ-31Ф-М1.

  • Су-27СКМ – экспортный вариант Су-27СМ.

  • Су-27П – истребитель-перехватчик, рассчитанный на одного пилота. Используется исключительно для ПВО.

  • Су-27УБ – двухместный истребитель учебно-боевого характера.

  • Су-27УБК – экспортный вариант.

  • Су-33УБ – палубный истребитель, сконструированный для боевых учений.

  • Модификации украинского производства: Су-27УБ1М, Су-27УП1М, Су-27С1М, Су-27П1М.

Один из основных отечественных фронтовых истребителей, полностью удовлетворяет всем требованиям, предъявляемым к самолету этого класса. Первый полет на истребителе совершил летчик-испытатель В. С. Ильюшин 20 мая 1977 г. К 2000 г. было выпущено 760 самолетов Су-27. Силовая установка: два турбовинтовых двухконтурных с форсажной камерой двигателя АЛ-31Ф тягой по 12 500 кг.

Су-27 фото

Тактико-технические характеристики фронтового истребителя Су-27

  • Размах крыла, м 14,7

  • Размах крыла с управляемыми ракетами Р-73Э на консолях, м  14,95

  • Длина самолета (без штанги приемника

  • воздушного давления), м 21,94

  • Высота самолета, м 5,93

  • Высота самолета Су-27УБ, м 6,36

  • Площадь крыла, м2    62,04

  • Взлетная масса, кг: максимальная  28 000

  • Взлетная масса, кг: нормальная 23 000

  • Масса пустого самолета, кг 16 300

  • Масса топлива во внутренних баках, кг 9400

  • Боевая нагрузка, максимальная, кг 4000

  • Скорость, максимальная, км/ч: Су-27 2500

  • Скорость, максимальная, км/ч: Су-27 УБ 2125

  • Скорость у земли, максимальная, км/ч  1400

  • Практический потолок, м: 18 500

  • Практический потолок, м Су-27 УБ:   17 250

  • Динамический потолок, м 24 000

  • Скороподъемность, максимальная, км/ч  300 м/с

  • Дальность практическая, км: Су-27 3900

  • Дальность практическая, км: Су-27УБ 3000

  • Дальность практическая у земли, км 1400

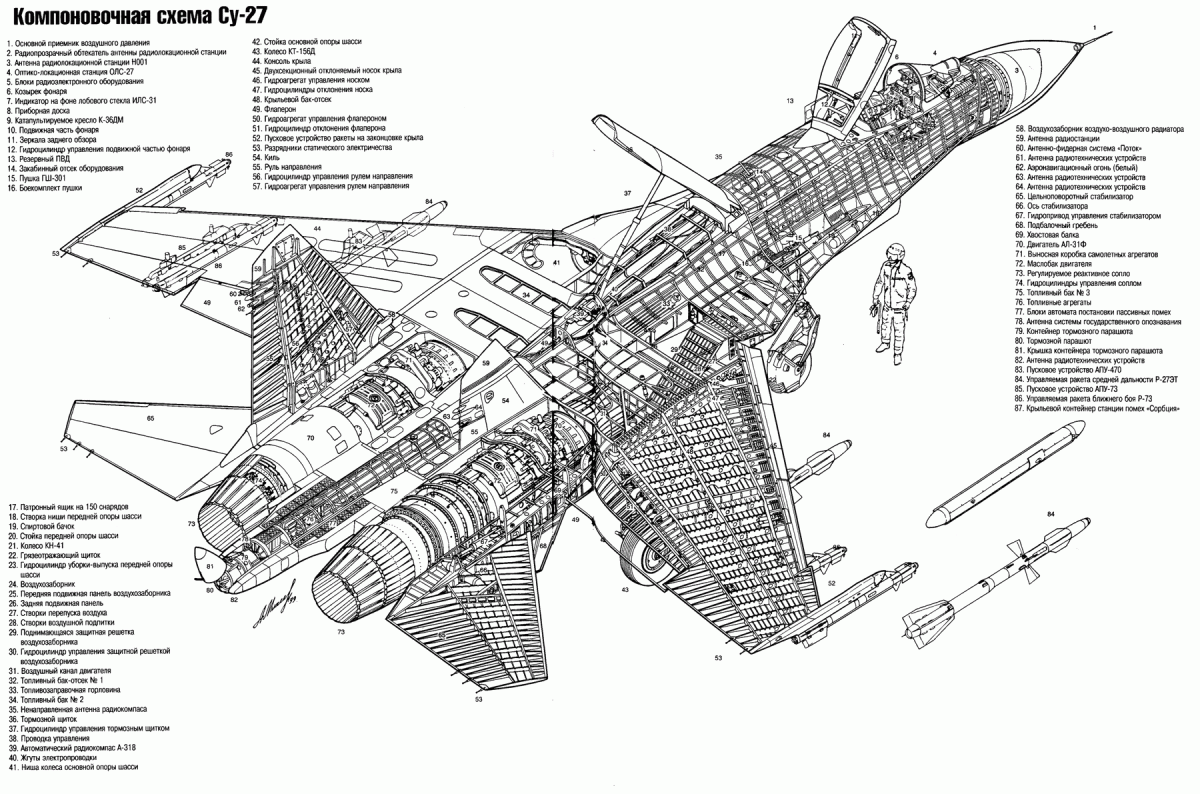

Су-27 схема

Вооружение:

  • масса боевой нагрузки составляет, кг 6000-8000

  • Тип оружия: пушка ГШ-301 (калибр 30 мм);

  • десять управляемых ракет средней, увеличенной и малой дальности;

  • пять контейнеров малогабаритных грузов;

  • до шести блоков неуправляемых ракет (калибра 80, 122 мм);

  • до 38 свободнопадающих бомб.

  • Возможны другие типы оружия.

Конструкция палубного самолёта Су 33

За основу для Су 33 взята традиционная аэродинамическая схема с интегральной компоновкой, отличающаяся применением ПГО. Складывающееся крыло в виде трапеции плавно сливается с корпусом самолёта, образуя единую несущую конструкцию. Размещённое в местах сопряжения крыла и корпуса ПГО повышает коэффициент подъёмной силы и улучшает маневренные возможности, что играет немаловажную роль для самолёта палубной авиации.

Экономичные двигатели АЛ-31Ф-М1 с большим межремонтным ресурсом и тягой в 13500 кгс разнесены по обе стороны фюзеляжа, чтобы избежать эффекта взаимовлияния. Силовые установки оснащены регулируемыми воздушными заборниками, позволяющими развивать скорость, превосходящую скорость звука в два раза. На машинах, прошедших модернизацию, в кабине пилота стоят вместо аналоговых приборов ЖК-дисплеи, отображающие информацию о полёте и состоянии самолёта.

Су 33 в бою

Начиная с 2002 года все Су 33 направлялись на ремонт и модернизацию. По имеющимся данным, в Комсомольске на Амуре уже 19 машин прошли данный процесс (из них две повторно). Нормативы ремонта и модернизации не нарушаются, оставшиеся самолёты также должны быть модернизированы и вернуться в строй.

Интересные факты об Су 33

В небольшом видеоролике, размещённом в СМИ, видно как самолёт снижается над палубой ТАКР «Адмирал флота Советского Союза Кузнецов» и не касаясь её вновь взмывает в небо. Неискушённому зрителю кажется, что самолёт неудачно заходит на посадку и едва не упав, вновь с трудом набирает высоту. На деле, лётчики таким образом отрабатывают маневр ухода на второй круг с высоты выравнивания – это обязательное тренировочное упражнение из курса боевой подготовки.

Два Су 33 в возвуздухе

Широкая известность палубного истребителя подтверждается таким курьёзным фактом, что прозвище Су 33 получил от комментатора Андрея Блохина популярный российский хоккеист Сушинский по совпадению игрового номера и первых букв его фамилии.

В 1988 году 28 сентября из-за выхода из строя гидравлической системы, опытный образец с бортовым номером 37 на околозвуковой скорости и высоте 2 тыс. метров стал неуправляемым. Лётчик-испытатель Н. Садовников катапультировался и остался жив.

При выполнения полётного задания полковником Тимуром Акапидзе 11 июля 1997 года произошло самопроизвольное отключение электродистанционной системы управления, лётчик не растерялся и успешно катапультировался.

Сложные погодные условия 17 июня 1996 года не дали продолжить тренировочный полёт лётчику В. Кузьменко, он не успел катапультироваться и погиб.

Су 33 с бортовым номером 73 потерян 11 мая 2000 года из-за неисправности в системе управления. Пилотировавший машину полковник В. Кретов немедленно катапультировался и в 50 км от базы удачно приземлился.

На авиашоу в честь дня морской авиации 17 июля 2001 года, лётчик-испытатель Т. Акапидзе выполнил сложный показательный пилотаж, после которого Су 33 внезапно упал и загорелся.

Пилота срочно эвакуировали, но по дороге от сильных ранений он скончался

При выполнении посадки на ТАКР «Адмирал Кузнецов» 5 сентября 2005 года произошёл обрыв аэрофинишёра, Су 33 с номером 82 проскочил посадочную палубу и нырнул в воду. Пилотировавший машину подполковник Ю. Корнеев, не растерявшись, успел катапультироваться.

Су-30

В 1986 году в СССР началась эксплуатация многоцелевого истребителя Су-27, но буквально через год военное руководство инициировало работы по его усовершенствованию. Из-за стремительного развития технологий изменения коснулись не только тактико-технических характеристик и оборудования самолета, но и концепции воздушного боя в целом. Использование радиолокационных станций (РЛС) с активной фазированной решеткой открыло для истребителя возможность не только вести воздушное сражение, но и руководить группой самолетов, взяв на себя некоторые функции машин ДРЛО (дальнего радиолокационного обнаружения). Исходя из этого, руководство ПВО хотело получить машину, которая смогла бы выполнять функции перехватчика и использоваться как летающий командный пункт группы Су-27. Учитывая, что границы Советского Союза имели огромную протяжность, а аэродромов катастрофически не хватало, машина с указанными способностями была крайне необходима.

Военные предполагали, что для решения подобных задач наилучшим образом подойдет двухместный самолет. В качестве примера они приводили модель Су-27УБ – двухместную учебно-боевую версию, которая была оснащена дублированным управлением, но не уступала по возможностям базовой одноместной версии. Современное электронное и радиолокационное оборудование истребителей настолько многофункционально и сложно, что реализовать весь его потенциал в условиях скоротечного маневренного боя одному летчику очень непросто. Кроме того, наличие партнера рядом оказывает положительное психологическое воздействие в условиях длительного патрулирования. Предполагалось, что пока один летчик будет управлять машиной и вести бой на ближних дистанциях, второй сможет анализировать воздушную обстановку и руководить действиями всей боевой группы.

Работа над созданием двухместного самолета-перехватчика началась в ОКБ Сухого в конце 90-х. Как и предполагалось, роль базовой машины для модернизации сыграл Су-27УБ. Его выбор был обусловлен наличием двухместной кабины, десяти точек для подвески вооружения и объемных топливных баков. Чтобы дальность полета новой машины была еще более значительной, конструкторы снабдили ее оборудованием для дозаправки в воздухе. Первый прототип нового самолета получил название Т-10У-5.

Двухместный истребитель был оснащен новой системой дистанционного наблюдения и навигационным комплексом. Рабочее место командира группы было размещено в задней кабине. Его снабдили широкоформатным индикатором, который отображал всю необходимую информацию о воздушной обстановке (расположение группы, характеристики целей и прочие параметры).

Внешне новый истребитель практически не отличался от базовой версии. Он получил такие же технические параметры, отличную управляемость и высокий уровень надежности. В 1991 году в Иркутске машина, названная теперь уже Су-30, поступила в серийное производство.

Проекты и модификации

5.1 Проекты 70-х годов

  • Су-27К – палубный истребитель на основе Су-27, для авианосцев проекта 1160. Добавлены тормозной гак, усиленное шасси и складные консоли крыльев.
  • Су-28К – двухместный палубный штурмовик для авианосцев проекта 1160. Модифицированный Су-27К, оснащенный такой системой управления вооружением, которая дает возможность использовать такие классы средств поражения, как воздух-земля, воздух-корабль и воздух-РЛС. Является базой для самолета РЛДН и других модификаций.
  • Су-28КРЦ – палубный самолёт целеуказания и разведки для авианосцев проекта 1160. Модифицированный Су-28К.
  • Су-29К – палубный истребитель-перехватчик для авианосцев проекта 1160. Усовершенствованная система управления вооружением, дающая возможность использовать ракеты К-33 большей дальности воздух-воздух. Модифицированный Су-27К.
  • Су-27КИ — палубный истребитель, основанный на Су-27, для авианосцев проекта 1153, а затем — для предварительного варианта авианосцев проекта 1143.5.
  • Су-27КШ – палубный штурмовик, основанный на Су-27, для авианосцев проекта 1153, а затем — для предварительного варианта авианосцев проекта 1143.5.

5.2 Поздние проекты

  • Су-27К – палубный истребитель, основанный на Су-27, для авианосцев проекта 1143.5.
  • Су-27КУ – палубный учебно-тренировочный двухместный самолёт.
  • Су-27КРЦ – палубный двухместный самолёт целеуказания и разведки.
  • Су-27КПП — палубный двухместный самолёт-постановщик помех.
  • Су-27КТЗ / Су-27КТ – палубный двухместный самолёт-топливозаправщик.
  • Су-33УБ / Су-27КУБ – палубный учебно-боевой двухместный самолёт на основе наработок по Су-27КТ и Су-27КУ. Изготовлен лётный образец в количестве одной единицы. В настоящее время проект закрыт.
  • Су-33 — обозначение истребителей Су-27К, с того времени, когда они были приняты на вооружение. Самолеты входят в состав авиационной группы тяжелого авианесущего крейсера «Адмирал Кузнецов».
