Конструкция и модификации охотничьего ружья Тоз-120

Какой можно сделать?

Тульское орудие Тоз-120 получилось простым и эффективным. Многие люди сетуют на то, что оно отстало от времени лет на 30 ввиду простейшей конструкции. Но отсюда следует вопрос, а какой смысл от современных функций на простой охоте, которыми человек не будет пользоваться? Простота конструкции минимизирует возможность поломок и обеспечивает высокий запас рабочего ресурса.

Оружие является отличным вариантом для начинающих охотников, которые только вступают на эту тропу. Минимум узлов делает ремонт ружья бюджетным, ухаживать за оружием не сложно: достаточно иногда проводить его чистку. Свою стоимость двустволка полностью оправдывает. Ценители роскоши могут сделать индивидуальный заказ, по которому орудие будет украшено гравировкой и резьбой.

https://youtube.com/watch?v=E-b1mmX_p3I

Достоинства

Ружье ТОЗ-34 имеет много достоинств, благодаря которым оно и стало таким популярным среди наших охотников:

  • Отличная кучность боя ружья. Высокая кучность достигается использованием сильных чоков и сверловкой канала ствола 18,5-18,7 мм. Более плавный переход от патронника к каналу ствола уменьшает давление в первой фазе выстрела и уменьшает деформацию дроби, отсюда к улучшению параметров выстрела. Иногда встречаются ружья у которых дульные сужения более сильные, чем указано в паспорте, владельцу ружья лучше самостоятельно промерить дульные сужения штангенциркулем, чтобы точно убедиться в размере чоков своего ружья.
  • Малый вес. ТОЗ-34 обычного исполнения весит 3,1-3,2 кг, а в штучном исполнении масса ружья снижалась до 3,0 кг. Основной конкурент ИЖ-27 по паспорту весил 3,4 кг.
  • Двуствольное ружье с вертикально расположенными стволами является наилучшей конструкцией гладкоствольного ружья, чтобы не говорили любители горизонталок, пятизарядок и помповых ружей. Произвести повторный прицельный выстрел из вертикалки можно гораздо быстрее потому, что ось стволов совпадает с линий прицеливания и от отдачи стволы не откланяются в сторону, как в ружье с горизонтально расположенными стволами. Также считается что производство вертикалок гораздо более технологично, и благодаря этому вертикалки обладают большей живучестью.
  • Внутренние курки гораздо удобнее для охоты, чем внешние. Отсутствует необходимость дополнительной операции по взводу курков, перед тем как сделать выстрел.
  • Хороший баланс ружья, дающий хорошую прикладистость. Об этом говорят все, кто брал ружье в руки.
  • Хорошая разворотистость, хорошая управляемость, удобство быстрой вкладки и быстрой стрельбы навскидку.
  • Два спусковых крючка позволяют выбрать ствол из которого будет произведен выстрел. В каждом из стволов может быть свой патрон, со своими характеристиками. Охотник в зависимости от ситуации выбирает какой патрон для выстрела использовать.

Внешний вид

Разборка ТОЗ-120 осуществляется достаточно просто и быстро. Деревянные части этого ружья изготовлены из высококачественного бука или выдержанного игристого ореха.

В зависимости от типа исполнения может быть разнообразно сделана внешняя отделка. Для дизайна металлических частей ружья может быть использовано как электрохимическое, так и лазерное гравирование. Иногда на именном штучном оружии делаются ручные высокохудожественные инкрустации с драгоценными металлами или перламутром. Деревянные части ТОЗа могут быть украшены не только резьбой, но и всечкой. Первый вид дизайна особенно изящно и красиво смотрится на местах, где традиционно должна быть нанесена обычная насечка, делающаяся для исключения скольжения руки и удержания карабина в момент выстрела. Из прицельных приспособлений на данном ружье предусмотрены вентилируемая прицельная планка с мушкой. В комплектацию входят также антабки, необходимые для того, чтобы удобно носить на охоте ружье 120-ТОЗ.

Принцип действия

  • Для того чтобы открыть стволы, нужно отвести рычаг запирания до упора вправо.
  • Рычаг выводит рамку запирания из паза, а рамка отжимает курки. Курки освобождают бойки, бойки под действием своих пружин отжимаются за пластину лба колодки.
  • Скосы стволов давят на рычаги взведения, которые взводят курки.
  • Взведенные курки отжимают указатели взведения вверх. Указатели взведения выступают над плоскостью коробки, указывая на то, что курки взведены.
  • При закрывании ружья, курки остаются во взведенном состоянии. Рамка запирания передвигается вперед и запирает стволы. Рычаг взведения тоже возвращается на исходную позицию. Если рычаг запирания не дошел до конца, его нужно довести рукой.
  • Для того чтобы произвести выстрел, нужно передвинуть предохранитель вперед в положение «огонь», прицелиться и нажать на спуск. При нажатии на спусковой крючок, шептало расцепляется с боевым взводом и курок, под действием боевой пружины, ударяет по бойку, производя выстрел.

Принцип действия

Конструкция ТОЗ-120 очень проста. По мнению некоторых охотников, это является недостатком. С другой стороны, такая модель идеальна для новичка, для которого сложное устройство винтовки окажется непреодолимой преградой.

При открывании ружья происходит следующее:

  • рычаг отводят вправо до упора – при этом запирающая ось выдвигает запирающую рамку из паза;
  • под действием пружины останов перемещает толкатель за лоб коробки. При этом фиксируется запирающий рычаг;
  • открывают ружье – эжекторные шептала оказывают давление на взводители, которые, в свою очередь, взводят курки. Пружина отжимает бойки за плоскость лба ствольной коробки;
  • при полном открывании происходит отражение гильз и патронов, давших осечку. Механизм отражения можно снять: для этого снимают цевье и вворачивают до предела специальный включатель. Чтобы снова активировать функцию, выключатель возвращают в исходную позицию: при этом цевье собирается с коробкой без вертикальной щели.

При закрывании механизм работы таков:

  • выталкиватели задвигаются, а курки остаются взведенными;
  • стволы прижимают толкатель, который, в свою очередь, вводит останов в паз запирающего рычага. Таким образом рычаг освобождается;
  • запирающая ось под давлением пружины заводит запирающую рамку в паз, а рычаг – вдоль оси винтовки.

Если ружье новое, возможен недоход рычага до оси. Перед стрельбой необходимо указать очередность выстрелов. Для этого предохранитель переводят в положение справа – первым стреляет нижний ствол, вторым – верхний, или в положение влево – первым стреляет верхний, вторым – нижний.

Наводят ТОЗ-120 на цель и нажимают на крючок. При этом разобщитель переходит ко второму шепталу для осуществления второго выстрела. При повторном нажатии стреляет второй ствол. Усилие спуска может быть несколько выше, чем при первом выстреле.

Не допускается использование спортивных патронов на охотничьих версиях ТОЗ-120. Также не разрешается увеличивать массу пороха и дроби в патроне.

Технические характеристики

Если конструкцию винтовки некоторое считают слишком простой, «устаревшей», то эксплуатационные характеристики ружья ТОЗ-120 по-прежнему в цене. Отличия между разными модификациями не так уж и велики.

ОхотничьиСпортивныеОхотничьи7,62*53|12М5,6*39|20М9*53|12М
БазовоеМагнумTKSБазовоеМагнум
Длина патронника, мм707670707070767,62*53|765,6*39|769*53|76
Длина ствола, мм750, 711750, 711750675750711711675675675
Кучность стрельбы 35 м при дульном снижении в %1,2565
1.060606060
0,75555555
0,650405050
0,254040
0,0356535
Комбинированное 100 м1,15П1,15П1,15П
Усилие спуска, кгс1,5-2,5
Масса, кг3,553,43,73,63,53,23,2

Масса приведена для разряженной двустволки.

Конструкция

Конструктивно винтовка ТОЗ-120 делится на 3 части: стволы, коробка с прикладом и цевье.

Стволы съемные, находятся в вертикальной плоскости. Выполняются из прочнейшей ствольной стали, ствольные каналы хромируются. На охотничьих ружьях, как правило, устанавливают стволы с сужением, возможна комбинация с разным сужением. На спортивных чаще ставят цилиндрические.

Стволы к коробке присоединяются с помощью шарниров и цапф на рамке запирания – 2 полуоси, которые опираются о подшипник. Соединение цапфенного типа позволяет уменьшить высоту ствольной коробки и заметно упрощает процесс отделения стволов.

  • Прицел механический – вентилируемая планка.
  • Ствольная коробка присоединена к прикладу стяжным винтом. Приклад изготавливается из дерева – ореха, бука, оснащается щекой.
  • УСМ куркового типа находится на отдельном основании, выполняется по селекторному типу. Для определения очередности стрельбы имеется селекторный переключатель в форме рычага на шейке приклада. Изначальная комбинация – первым стреляет нижний ствол, вторым – верхний. При переключении рычага очередность меняется. УСМ оборудован предохранительным взводом и неавтоматическим предохранителем, что исключает случайный выстрел. Крайнее правое или левое положение предохранителя обозначает положение «огонь», крайнее заднее – «предохранение».
  • Патронник хромируется. Гильзы выдвигаются каждая своим выталкивателем. Стреляную выбрасывает автоматический эжектор, нестреляная остается на месте. Страгивание стреляных гильз производится при открывании винтовки.

Ствольные коробки и приклады могут быть украшены резьбой или гравировкой.

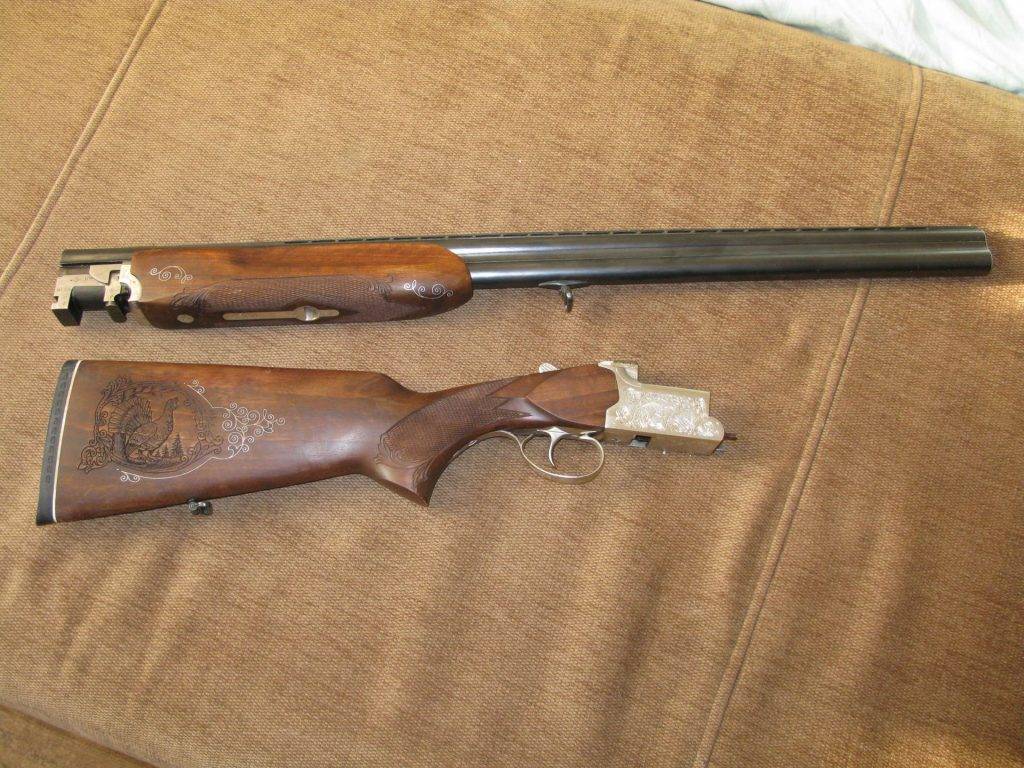

ТОЗ-120 с гравировкой по дереву

Пули

Данная модель, по мнению многих, не просто удобна и проста в эксплуатации, но и обладает отличной кучностью стрельбы и прикладистостью. Новая модификация, имеющая один спуск с селектором, дает возможность моментально исполнять два выстрела подряд, а это иногда очень нужно при охоте. Взведение данного ружья производится во время его открытия: при возвращении в исходное состояние оружие бывает готово к стрельбе. Очень удобным решением считается выдвижение гильз, осуществляемое за счет «деятельности» раздельных выталкивателей. Многим пользователям особенно нравится то, что стреляная гильза сразу же автоматически эжектором выбрасывается.

Рычажок на селекторе для очередности выстрелов является еще и предохранителем. Специально предусмотренная модификация ТОЗ-120 с 76 мм патронником позволяет осуществлять стрельбу пулей типа «Магнум».

Разборка

Частичная разборка необходима при чистке и смазке ТОЗ-120. Полная производится только для ремонта и только в условиях оружейной мастерской.

Частичная подразумевает следующие действия:

  • проверяют отсутствие патронов в патроннике;
  • отжимают защелку и, перемещая цевье вниз и вперед, снимают его со стволов;
  • поворачивают запирающий рычаг вправо, открывают стволы и отсоединяют от коробки;
  • доводят рычаг вправо до предела, утапливают толкатель и отпускают рычаг, чтобы он вернулся в позицию вдоль оси.

Сборку ТОЗ-120 производят в обратном порядке.

Хранят ружье в незаряженном виде со спущенными крюками. Боеприпас должен храниться отдельно.

Выстрел

Фото ТОЗ-120 является доказательством элегантности данного карабина. Его отъемные стволы, для отделения которых нужно на цевье отвести и снять рычажную защелку, открываются и вынимаются из коробки. Взведение одного из двух внутренних курков в ударном механизме или поджатие боевых пружин осуществляется при раскрывании ружья. А для исключения произведения случайного выстрела предусмотрены предохранительные взводы. Спусковой механизм оснащен одним крючком, который при выстреле спускает курки сначала из нижнего, а затем и из верхнего стволов.

Последовательность выпуска пуль можно изменить при помощи селектора, функцию которого взяла на себя кнопка предохранителя. Односпусковой механизм в ТОЗ-120, отзывы о качестве стрельбы из которого в основном положительные, позволяет быстро делать два последовательных выстрела, при этом сократив промежуток между залпами до минимума. Такая возможность особенно актуальна для охотника во время стрельбы в зарослях или же накоротке, когда добыча появляется неожиданно и на очень незначительное время. Стреляная гильза принудительно выдвигается из патронника ствола на каждом стволе раздельным выталкивателем, после чего она выбрасывается. Если выстрел не был сделан, то патрон только выдвигается из патронника, но не выкидывается.

Конструкция Тоз-120

Длина ствола, в зависимости от модификации ружья, может быть 710 или 750 миллиметров. При этом длина патронника также может быть разной: 70 или 76 миллиметров. Каждый владелец имеет возможность использовать мощные боеприпасы «Магнум».

Длина всей «вертикалки» составляет 1140 или 1180 миллиметров, в зависимости от длины ствола. Вес разряженного орудия колеблется в диапазоне от 3,2 до 3,55 килограмм. Конечная масса зависит от плотности и обработки деревянных комплектующих корпуса.

Ударно-спусковой механизм выполнен по селекторному типу и имеет коренные отличия от Тоз-91. Такое устройство позволяет быстро произвести два выстрела, что особенно полезно при стрельбе на короткой дистанции, когда цель появляется в поле зрения на короткий промежуток времени.

Классическая конфигурация — выстрел сначала производится из нижнего, потом из верхнего стволов. Переключать очередность выстрелов можно при помощи рычажка, который размещён на шейке приклада. Кстати, он также активирует предохранитель.

Курки взводятся автоматически, когда стрелок открывает ружьё. За безопасность в Тоз-120 отвечают предохранительные взводы и неавтоматический предохранитель, которые сводят к нулю возможность случайного выстрела.

Для извлечения гильз из ружья присутствует эжекторный механизм. Его работа строится на базе раздельных выталкивателей. Это очень удобная система, которая полностью выбрасывает гильзу стрелянного патрона, и исключает возможность потери целого патрона: выталкиватель лишь немного выдвигает его из ствола, чтобы у охотника появилась возможность легко и быстро извлечь заряд рукой.

Канал ствола покрыт хромом, который делает его прочнее и защищает от коррозии. На стволе размещён прицельный механизм, который представлен простой вентилируемой планки. Ствол крепится к ствольной коробке посредством подствольного крюка, рамки запирания и шарнирной оси. Ствольные коробки поштучных экземпляров украшаются гравировкой. Цевьё и приклад ружья изготавливаются из качественной древесины — бука или ореха.

Тоз-120 характеристики:

  • Для стрельбы используются заряды 12/70 или 12/76 «Магнум»;
  • Длина ствола двустволки составляет 710 или 750 миллиметров;
  • Общая длина двустволки составляет 1140 или 1180 миллиметров;
  • Вес разряженной двустволки составляет 3,2-3,55 килограмм.

По своей конструкции данное орудие навязывает серьёзную конкуренцию ИЖ-27 и Тоз-34, которые за долгие годы своего существования обрели большую популярность среди российских охотников. Преимущество Тоз-120 заключается в том, что оно производится по сей день, поэтому инженеры регулярно вносят различные незначительные изменения в его конструкцию, которые делают его только лучше.
