Ми-24 – “Стакан”, “Крокодил”, “Superhind”

Технические характеристики, сравнение с аналогами

Технические характеристики пистолета Mk 23:

  • калибр: .45 АСР (11.43×23 мм), без дополнительных модификаций возможно использование патронов .45 Super;
  • начальная скорость пули: 260 м/с;
  • эффективная дальность стрельбы: 50 м;
  • длина: 245 мм (412 мм с глушителем);
  • длина ствола: 149,10 мм;
  • высота: 150 мм;
  • ширина: 38,8 мм;
  • вес: 1,2 кг (пустой), 1,47 кг (заряженный), 2,29 кг (заряженный, с глушителем и ЛЦУ);
  • магазин: 12 патронов (10 патронов у некоторых гражданских MARK 23);
  • усилие на спусковом крючке: 2,20 кг (с предварительным взведением), 5,50 кг (самовзводом).

Поскольку ТХ сами по себе слабо информативны, приведем их в сравнении с другими, аналогичными образцами пистолетов, с такими же боеприпасами.

 Mk 23USP Compact TacticalHK45
Калибр.45 ACP.45 ACP.45 ACP
Масса, кг1,470,80,77
Длина пистолета, мм245173204
Длина ствола, мм14996113
Высота, мм150144127
Ширина, мм38,83539
Емкость магазина, патронов12810

Как видно из таблицы Mk 23 тяжелее, из-за большей длины ствола и ёмкости магазина, но именно этот показатель ой как важен в боевых условиях. Тем более что при большей массе – отдача меньше.

На испытаниях Mk 23 продемонстрировал выдающуюся надёжность. В среднем пистолет производил до шести тысяч выстрелов до отказа, а в лучшем случае – более пятнадцати тысяч. Это намного превосходило предъявляемые требования, по которым до отказа оружие должно было сделать не менее двух тысяч выстрелов.

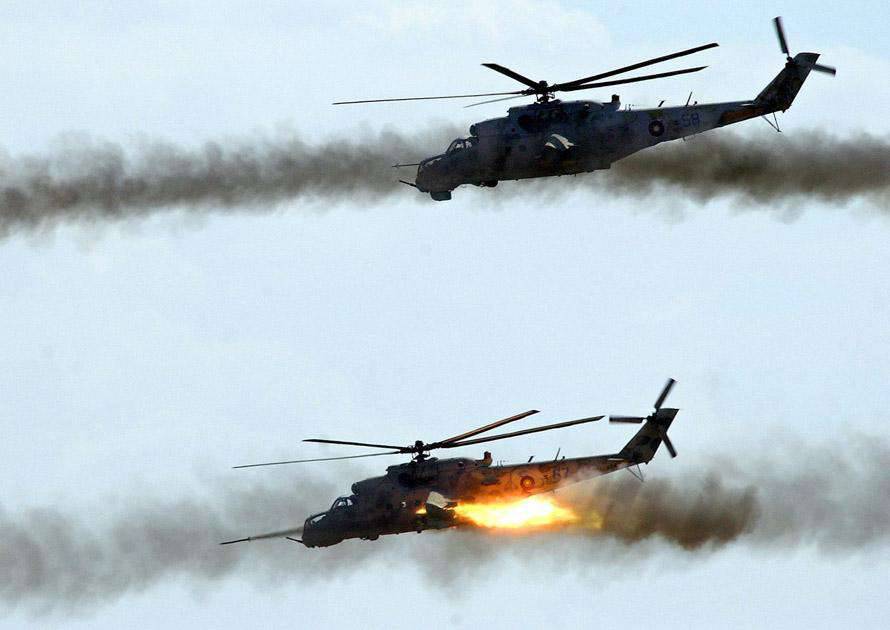

Вооружение Ми-24

– Встроенное стрелково-пушечное: в зависимости от модификации- Число точек подвески: 6 (4)- Подвесное стрелково-пушечное: 2 контейнера УПК-23-250 или 2 ГУВ с пулемётами или 2 (4) ГУВ с гранатомётами- Управляемое ракетное: Штурм-В, Атака-М, Гермес-А- Неуправляемое ракетное: С-5, С-8, С-13, С-24- «Воздух-воздух»: Р-60М, Р-63В, «Игла-В», 9М220О «Атака»- Бомбовое: бомбы и кассеты калибром от 50 до 500 кг.

Дополнительное вооружение

Специально для Ми-24 в конце 1970-х годов были разработаны вертолётные гондолы ГУВ-1 (включает автоматический гранатомёт АГС-17 «Пламя») и ГУВ-8700 (один четырёхствольный пулемёт Якб-12.7 и два четырёхствольных ГШГ-7,62).

Также Ми-24 может нести два пушечных контейнера УПК-23-250 с пушкой ГШ-23Л и боекомплектом 250 снарядов.

Некоторые Ми-24П в конце 1980-х годов получили по 2 ракеты воздух-воздух Р-60/Р-60М для самообороны от истребителей противника и для борьбы с вражескими вертолётами. АПУ с ракетами устанавливались на внутренних держателях.

Установка УСПУ-24 с пулемётом ЯкБ и антенна РКСН кРадуга-Ф» на пусковом устройстве 2П32М-К-48 и блоки НАР



ПТУР 9М17П на пусковом устройстве 2П32М-К-4В

Контейнер УПК-23-250 и блок УБ-32А-73

Летно-технические характеристики

Габариты:

  • Диаметр несущего винта: 17,3 м
  • Диаметр рулевого винта: 3,908 м
  • Высота с вращ. винтами: 5,47 м
  • Длина фюзеляжа: 17,51 (17,23 на Ми-24ВМ) м
  • Ширина фюзеляжа: 1,7 м
  • Высота фюзеляжа: 3,9 м
  • Размах крыла: 6,4 м

Основные массы

  • Пустой: 7580 кг
  • Нормальная взлётная: 10 500 кг
  • Максимальная взлётная: 11 500 кг
  • Максимальная грузоподъёмность: 2400 кг
  • Масса груза на внешней подвеске: 2400 кг
  • Внутренний запас топлива: 2100 кг
  • Запас топлива в ПТБ: до 3000 л кг

Силовая установка

  • Количество, тип, марка: 2 двигателя ТВ3-117
  • Мощность: 2 х 2200 л. с.

Лётно-технические характеристики

  • Экипаж: 2—3 чел.
  • Пассажиров: до 8 десантников, 2 тяжелораненых на носилках и 2 легкораненых и медработник чел.
  • Крейсерская скорость: 270 км/ч
  • Максимальная скорость:

    В горизонтальном полёте: 335 км/ч

  • Дальность полёта практическая: 450 км
  • Дальность полёта перегоночная: 1000 км
  • Средний расход топлива: 780 л/час
  • Статический потолок: 1400 м
  • Динамический потолок: 4950 м
  • Максимальная эксплуатационная перегрузка: −1,3/+3
  • Допустимый угол крена: 50 град.
  • Допустимый угол тангажа: 30 град.

Вооружение

  • Встроенное стрелково-пушечное: в зависимости от модификации
  • Число точек подвески: 6 (4)
  • Подвесное стрелково-пушечное: 2 контейнера УПК-23-250 или 2 ГУВ с пулемётами или 2 (4) ГУВ с гранатомётами
  • Управляемое ракетное: Штурм-В, Атака-М, Гермес-А
  • Неуправляемое ракетное: С-5, С-8, С-13, С-24
  • «Воздух-воздух»: Р-60М, Р-63В, «Игла-В», 9М220О «Атака»
  • Бомбовое: бомбы и кассеты калибром от 50 до 500 кг.

Афганская война

С самого начала войны Ми-24 играли роль лидеров, используясь для разведки и прикрытия высадки на занимаемые аэродромы.

К концу 1980 года вертолетную группировку 40-й армии усилили, доведя её до 251 машины. Основными в боевой работе ста­ли плановые удары и вылеты по вызову в ходе операций. При смешанном ракетно-бомбовом вооружении практиковалось комплексное проведение: с дистанции 1200—1500 м летчик пускал НАР, а на подлете открывал огонь из пулемета, давая оператору возможность прицельно сбросить бомбы.

Бомбы крупного калибра были необходимы в борьбе с крепостями, сохранившимися во многих местах и служившими приста­нищем моджахедам. Сложенные из камня или глинобитные со стенами трехметровой толщины, эти сооружения прикрывали входы в селения, развилки дорог и нависали со скал, невосприимчивые к огню неуправляемых реактивных снарядов С-5.

Неуправляемые ракеты С-8 в 20-зарядных блоках Б-8В20 были весьма эффективны. Боеголовка массой 3,6 кг обладала мощным фугасным действием, поражавшим противника в радиусе 10—12 м.

В ближнем бою, с дистанции 800—1000 м, вертолет использовал четырехствольный пулемет ЯкБ-12,7, который давал плот­ный и точный огонь, способный пробить дувал полуметровой толщины.

Пилот Анатолий Волков в мае 1983 года под Талуканом, израсходовав весь боекомплект, продолжал имитировать атаки, раз­гоняя душманов видом летящей на них машины, и сумел спасти отступавшую десантную роту.

Наиболее эффективным против Ми-24 оружием долгое время оставались крупнокалиберные пулеметы ДШК и ЗГУ, которыми в 1985 году были сбиты 42 % и 25 % соответственно потерянных советскими войсками Ми-24.

Начиная с 1983 года на вооружение моджахедов стали поступать ПЗРК. В основном это были советские Стрела-2 и американские FIM-43 Redeye, на смену которым впоследствии пришел «Стингер».

По неполным данным, в Афганистане было потеряно 127 советских Ми-24 (без учёта вертолётов пограничных войск и Среднеазиатского военного округа). Потери афганских вертолётов неизвестны.

Аварии и катастрофы

  • в 2000 году в Чечне потерян Ми-24, экипаж погиб.
  • 16 августа 2001 года в Чечне сбит Ми-24.
  • 3 февраля 2002 года в Чечне потерян 1 Ми-24.
  • 20 марта 2003 года разбилось 2 Ми-24, пилоты погибли.
  • 8 мая 2003 года на Украине упал Ми-24,пилот мертв.
  • 3 августа 2003 года в Чечне упал Ми-24, через сутки был уничтожен.
  • 26 августа 2003 года на аэродроме Черниговка произошло столкновение двух вертолетов Ми-24В 319-го ОВП, в результате катастрофы погибли 6 человек
  • 19 ноября 2003 года в Чечне в 5 м над аэродромом Ханкалы упал Ми-24, жертв нет.
  • 25 августа 2007 года в Амурской области разбился Ми-24.
  • 3 февраля 2009 года в 11:45 в 18 километрах от аэродрома Пугачев Саратовской области в ходе выполнения плановых полетов потерпел катастрофу вертолёт Ми-24, принадлежащий Сызранскому Высшему военному авиационному училищу летчиков. Как сообщил помощник главкома ВВС РФ, вертолет сгорел, экипаж погиб. Причиной аварии послужило разрушение редуктора и лопастей, вертолет был произведен в 1987, прошел капремонт в 2007 и налетал всего 400 из 500 назначенных часов.
  • 13 июля 2010 года около 12.00 в горах Ботлихского района Дагестана упал и полностью сгорел военный вертолет Ми-24. Летчики успели покинуть машину и позже были подобраны.
  • 29 ноября 2011 года в 19:45 по местному времени на аэродроме под Пружанами Брестской области Беларуси разбился вертолёт Ми-24 ВВС и войск ПВО Беларуси. Авиакатастрофа произошла в Брестской области во время плановых учебно-тренировочных полетов. Вертолёт рухнул при заходе на посадку в районе аэродрома. Погибли все члены экипажа — командир экипажа майор Олег Кохно, борттехник капитан Валерий Бобко, летчик лейтенант Денис Глущенко.
  • 26 августа 2011 года, потерпел крушение боевой вертолет Ми-24 в Приморском крае. Катастрофа произошла в 19:16 по местному времени (12:16 мск) рядом с населенным пунктом Меркушевка недалеко от посёлка Черниговка. В результате аварии погиб один человек. Остальным двум членам экипажа удалось спастись
  • 12 августа 2012 года три боевых вертолета Ми-24 армии Уганды разбились на территории Кении.
  • 8 сентября 2012 года — вертолёт Ми-35 разбился горно-лесистой местности в 20 километрах севернее Ботлиха. Все четверо человек находившиеся на борту погибли.

Боевое применение

Все серийные вертолёты применялись для решения задач общевойскового характера — высадки десанта, огневой поддержки, уничтожения живой силы, бронетехники и огневых точек, перевозки грузов, эвакуации раненых, более чем в 30 войнах и военных конфликтов мира.

Главным конфликтом в которой Ми-24 участвовал в своей основной роли(противотанковой) стала Ирано-иракская война. В ходе этого конфликта «Крокодил» также себя хорошо зарекомендовал в роли ПВО. В ходе войны иракской стороной было заявлено 53 воздушных победы против иранских вертолетов, потеряв 6 своих машин в боях с «Кобрами», (однако известна только одна подтверждённая победа Ми-24 (над «Коброй» в 1981 году). Кроме этого, описывается эпизод, в котором вертолётом Ми-24В был поражен истребитель «Фантом» в ходе ирано-иракской войны (независимые исследователи высказывают сомнения в достоверности этого эпизода).

В советском строю Ми-24 часто выполняли перехваты нарушителей границы СССР. Известно по крайней мере о 5 самолетах-нарушителях, принужденных к посадке. В одном из слуачаев пилот нарушителя не реагировал на сигналы, но после предупредительного огня последовал за вертолетом. При заходе на посадку нарушитель попытался «сбежать», но экипаж Ми-24 занял место выше и «прижал» самолет к полосе. Летчик и самолет арестованы.

По западной информации, 5 октября 1992 года во время грузино-абхазского конфликта, российский вертолет Ми-24 огнем пушки сбил грузинский Ми-24.

Российские Ми-24 широко применялись в ходе чеченских войн. 30 сентября, 25 октября и 25 ноября «Крокодилы» совершили налеты на контролируемые Грозным аэродромы, уничтожив и повредив на земле несколько самолетов и вертолетов. 10 октября 1994 года Ми-24 нанесли удар по отрядам генерала Дудаева, а 23 ноября совместно с Су-25 по чеченскому танковому полку в Шали, уничтожив 21 танк и 4 БТР. В конце декабря российский Ми-24В сбил ракетой на догонном курсе самолет Ан-12, который перевозил из Азербайджана оружие (в том числе 12 ПТУР и 8 ПЗРК) для дудаевцев, а так же солидную партию долларов для «независимой Чечни». 22 марта 1995 года была проведена операция, в ходе которой Ми-24 в сумерках нанесли удар по опорному пункту чеченских боевиков и району вокруг него. Было уничтожено 170 боевиков и 8 единиц тяжелой техники — 4 танка и 4 орудия. На июль 1995 года по разным причинам было потеряно 7 вертолетов. (см. также Список потерь российской авиации в Первой чеченской войне). За первый год второй чеченской войны (к сентябрю 2000 года) было потеряно 11 Ми-24, а к 2005 году число потерь вертолётов этого типа увеличилось до 23 машин (см. также Список потерь российской авиации в Чечне (с 1999 г.)).

В ходе Карабахской войны Ми-24 применялись с обеих сторон. Армянской стороне война обошлась в 1 сбитый Ми-24, азербайджанской – в 6 вертолетов.

12 сентября 1996 г. белорусские Ми-24 сбили АДА «D-Carriben». Двое воздухоплавателей из Англии принимали участие в показе воздушных шаров, организованном на территории Польши. Из-за ошибки экипажа, не учевшего ветровую обстановку, воздушный шар пересек границу Белоруси и был перехвачен парой вертолетов Ми-24П. Один из вертолетов открыл огонь из 30-мм пушки с целью принудить шар к посадке, но попадание снаряда привело к падению аппарата и гибели обоих воздухоплавателей.

11 августа 2008 года во время войны в Южной Осетии, российский вертолет Ми-24, уничтожил на аэродроме в Сенаки два грузинских вертолета (Ми-14 и Ми-24).

  • Гражданская война в Анголе (1975—2002; Ангола)
  • Кампучийско-вьетнамский конфликт (1975—1989; Вьетнам)
  • Эфиопо-сомалийская война (1977—1978; Куба) — первый случай боевого применения
  • Чадско-ливийский конфликт (1978—1987; Ливия)
  • Афганская война (1979—1989; СССР, Афганистан)
  • Ирано-иракская война (1980—1988; Ирак)
  • Гражданская война на Шри-Ланке (1983—2009; Шри-Ланка, Индия)
  • Вторая гражданская война в Судане (1983—2002; Судан)
  • Карабахская война (1988—1994; Армения, Азербайджан, СССР)
  • Вооружённый конфликт в Приднестровье (1992; Россия)
  • Гражданская война в Сьерра-Леоне (1991—2002; Сьерра-Леоне)
  • Абхазская война (1992—1993; Грузия)
  • Первая чеченская война (1994—1996; Россия)
  • Война в Хорватии (1992—1995; Хорватия)
  • Эфиопо-эритрейская война (1998—2000; Эфиопия)
  • Вторая чеченская война (с 1999; Россия)
  • Конфликт в Македонии (2001; Македония)
  • Война в Афганистане (с 2001; Польша)
  • Иракская война (2003—2010; Польша)
  • Война в Южной Осетии (2008; Россия, Грузия)
  • Гражданская война в Кот-д’Ивуаре (2011; Украина, в составе миротворческих сил ООН)
  • Гражданская война в Сирии (2011; Сирия)

История создания

Разработка проекта изделия «240» (В-24) началась после выхода Постановления СМ СССР и ЦК КПСС 6 мая 1968 года в ОКБ М. Л. Миля. Опытные машины (ОП-1 и ОП-2) были готовы через год. Значительная часть узлов и агрегатов была унифицирована с Ми-8 и Ми-14.

Опытный вертолёт имел общую переднюю двухместную кабину (так называемую «веранду») с двойным управлением. Экипаж состоял из лётчика и оператора. В дальнейшем, в состав экипажа добавили бортмеханика. В средней части вертолёта находилась грузовая кабина, вмещающая до 8 человек десанта. По правому и левому бортам грузовой кабины имелись двустворчатые двери, с верхней и нижней створками. Открывающиеся окна были оборудованы шкворневыми установками для ведения огня во время полета из личного оружия. Обе кабины герметизированы, с наддувом от двигателей.

С самого начала в экипировку экипажа входили каски и бронежилеты. Бронирование кабины заключалось в бронестекле, бронировании сидений экипажа, бронеплитах по бортам кабины и капотах двигателей.

Из-за неготовности комплекса вооружения «Штурм» было принято решение на первых машинах установить комплекс К4В вертолёта Ми-4 — ракеты «Фаланга-М» с ручной системой наведения и пулемётной установкой НУВ-1 с пулемётом А-12,7, четыре балочных держателя под НУР или свободнопадающие бомбы.

Заводские испытания начались 15 сентября 1969 года (лётчик-испытатель Г. В. Алфёров). Сразу же началась постройка опытной серии из десяти вертолётов. В конце 1970 года две машины доработали — для улучшения устойчивости на скоростях более 200 км/ч на вертолёт установили крыло с отрицательным V−12 градусов и удлинённую кабину. Первые серийные вертолёты Ми-24А (изделие «245»), выполненные в таком виде и оборудованные комплексом «Фаланга-М» поступили для опытной эксплуатации в войска.
Ми-24А строились заводом в городе Арсеньев. Было изготовлено почти 250 машин, которые поступили на вооружение формируемых структур армейской авиации, в отдельные вертолётные полки СА общевойсковых армий и десантно-штурмовых бригад. На базе Ми-24А была разработана учебная модификация Ми-24У (изд. «244») с полноценным двойным управлением.
Ми-24Б (изд.«241») получил новую пулемётную установку УСПУ-24 с пулемётом ЯкБ-12,7 (4500 выс/мин), ракетный комплекс «Фаланга-П». Но доводка вертолёта была приостановлена и произведены принципиальные изменения — кабина переделана в тандемную, хвостовой винт с редуктором установлены от Ми-14 — винт из толкающего стал тянущим, что резко повысило эффективность путевого управления. Вертолёт получил название «Ми-24В», или изделие «242». Но из-за недоведённости комплекса «Штурм» вертолёты с новой кабиной пришлось оборудовать по типу Ми-24Б, и этот «промежуточный вариант» пошёл в серию под обозначением Ми-24Д (изделие «246»). Литеру «Г» на всякий случай решили не использовать… На доводку Ми-24В ушло 8 лет. В 1976 году вертолёт официально был принят на вооружение и строился самой массовой серией.

Таким образом, к 1973 году сложился облик вертолёта, широко известного во всём мире.

Конструкция

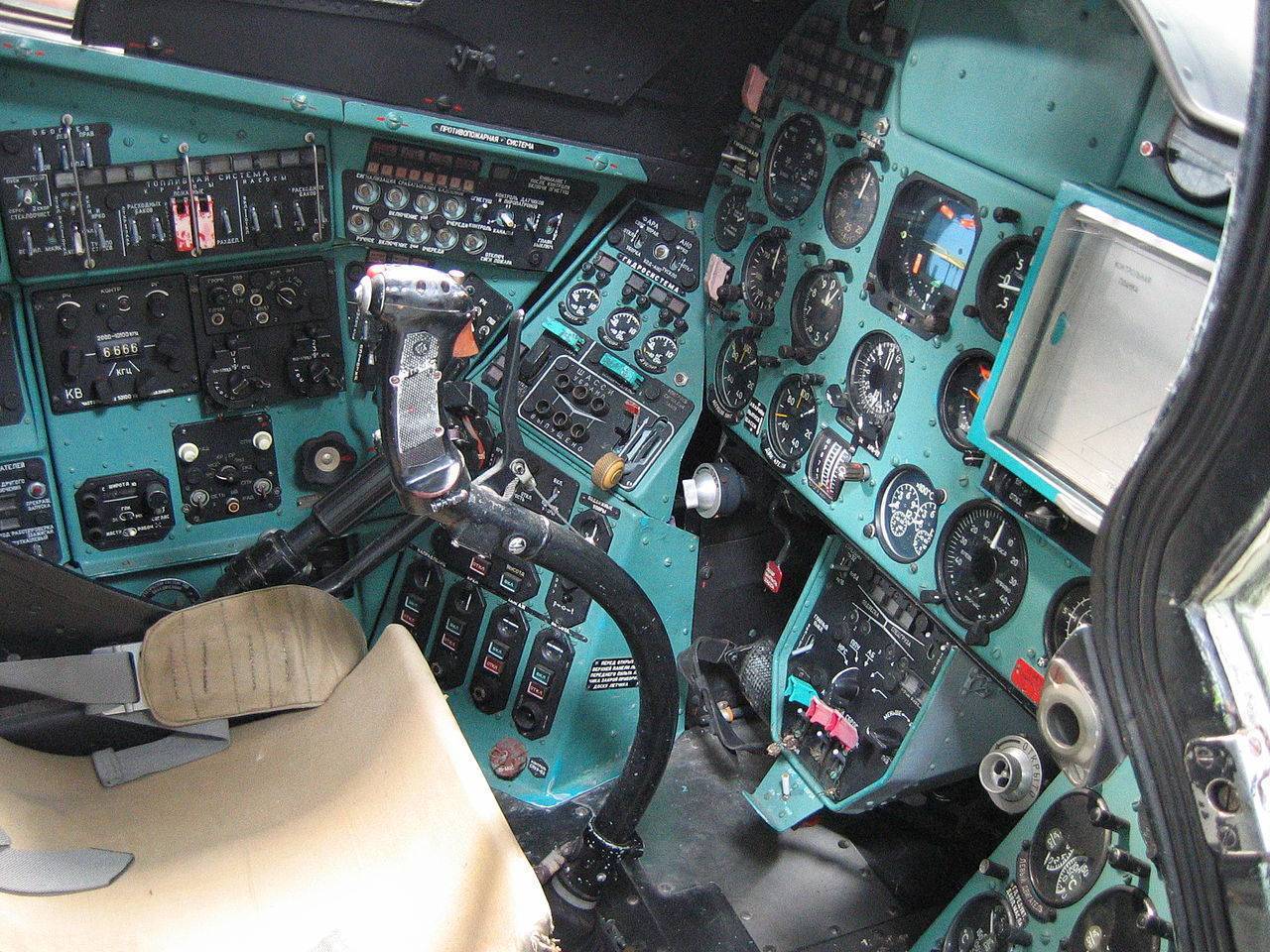

Кабина пилота Ми-24Д

Ми-24 построен по классической одновинтовой схеме с пятилопастным трёхшарнирным несущим и трёхлопастным рулевым винтами. Шасси трёхстоечное, убирающееся, с управляемой передней опорой.

В носовой части фюзеляжа размещена двухместная кабина экипажа по тандемной схеме: стрелок-оператор находится в отдельной передней кабине, за ним лётчик, кабина которого для удобства обзора приподнята на 0,3 м над кабиной стрелка, бортмеханик может размещаться на откидном сиденье в отсеке оборудования за кабиной лётчика. Экипаж находится в герметизированных кабинах, снабжённых системой обогрева и вентиляции, для предотвращения попадания заражённого воз­духа и радиоактивной пыли в них поддерживается небольшое избыточное давление.

Стальными плитами бронировались кабина экипажа, коробка приводов, маслобаки двигателей, редуктор и гидробак. Кресло лётчика бронировано, с откидной бронеспинкой и бронезаголовником, кресло стрелка не бронировано, между кабинами расположена бронеперегородка, лобовые стёкла броневые, плоские, снабжены стеклоочистителями, боковые выпуклые стёкла силикатные, не бронированные.

Центральная секция фюзеляжа состоит из грузовой кабины, в которой могут разместиться до восьми десантников, и задней конусообразной части для размеще­ния оборудования и ниш уборки главных ног шасси.

Трансмиссия и дублированная система управления такая же, как на вертолёте Ми-8.

Вал несущего винта наклонён не только вперед на 4,5°, но и вправо на 2,5°, чтобы обеспечить устойчивость при поступательном прямолинейном полёте.

Одной из главных особенностей вертолёта является крыло площадью 6,75 м² с отрицательным поперечным V — 12°, которое обеспечивает от 22 до 28 процентов подъёмной силы, в зависимости от скорости и других факторов.

Распространение и след в истории

Широкого распространения в вооружённых силах Mk 23 не получил. Впрочем, он и не должен был стать массовым, так что это даже оправдано и не связано с недостатками оружия. В США им по-прежнему вооружены силы SOCOM, в Польше – спецподразделение GROM, Пистолет получили боевые пловцы вооружённых сил Индонезии и полицейский спецназ Малайзии. Несколько выбивается из этого ряда канадская полиция провинции Пил, сделавшая Mk 23 своим табельным оружием.

Отличается он в основном отделкой, а его патронник соответствует стандартам SAAMI. Вместо маркировки “Mk 23 SOCOM” он несёт обозначение “MARK 23”. Пистолеты, выпущенные во время действия федерального запрета на “штурмовое оружие”, комплектовались десятизарядными магазинами.

В настоящее время, когда срок действия федерального запрета истёк, магазинами уменьшенной вместимости оснащают пистолеты для продажи в штатах, имеющих собственные ограничения на количество патронов.

В целом, и как боевое, и как гражданское оружие пистолет оказался менее популярен, чем его родственник USP. В ситуациях, когда избыточный запас прочности роли не играет, а большой размер и значительная масса мешают, лёгкий и компактный USP явно предпочтительнее.

Относительно небольшая популярность Mk 23, (при всех его качествах!), нашла отражение и в массовой культуре. Энтузиастами сайта Internet Movie Firearms Database насчитано 16 фильмов и 8 сериалов, в которых это оружие так или иначе применялось. Для сравнения, список “киноролей” такого пистолета, как “Desert Eagle” приближается к сотне названий. В компьютерных играх Mk 23 SOCOM появляется тоже редко, как правило, когда героями игры являются бойцы спецподразделений.
