Ударный вертолет Ми-24: история создания машины, ее модификации и технические характеристики

Вооружение Ми-24

— Встроенное стрелково-пушечное: в зависимости от модификации — Число точек подвески: 6 (4) — Подвесное стрелково-пушечное: 2 контейнера УПК-23-250 или 2 ГУВ с пулемётами или 2 (4) ГУВ с гранатомётами — Управляемое ракетное: Штурм-В, Атака-М, Гермес-А — Неуправляемое ракетное: С-5, С-8, С-13, С-24 — «Воздух-воздух»: Р-60М, Р-63В, «Игла-В», 9М220О «Атака» — Бомбовое: бомбы и кассеты калибром от 50 до 500 кг.

Дополнительное вооружение

Специально для Ми-24 в конце 1970-х годов были разработаны вертолётные гондолы ГУВ-1 (включает автоматический гранатомёт АГС-17 «Пламя») и ГУВ-8700 (один четырёхствольный пулемёт Якб-12.7 и два четырёхствольных ГШГ-7,62).

Также Ми-24 может нести два пушечных контейнера УПК-23-250 с пушкой ГШ-23Л и боекомплектом 250 снарядов.

Некоторые Ми-24П в конце 1980-х годов получили по 2 ракеты воздух-воздух Р-60/Р-60М для самообороны от истребителей противника и для борьбы с вражескими вертолётами. АПУ с ракетами устанавливались на внутренних держателях.

Установка УСПУ-24 с пулемётом ЯкБ и антенна РКСН кРадуга-Ф» на пусковом устройстве 2П32М-К-48 и блоки НАР

ПТУР 9М17П на пусковом устройстве 2П32М-К-4В

Контейнер УПК-23-250 и блок УБ-32А-73

История создания

Разработка проекта изделия «240» (В-24) началась после выхода Постановления СМ СССР и ЦК КПСС 6 мая 1968 года в ОКБ М. Л. Миля. Опытные машины (ОП-1 и ОП-2) были готовы через год. Значительная часть узлов и агрегатов была унифицирована с Ми-8 и Ми-14.

Опытный вертолёт имел общую переднюю двухместную кабину (так называемую «веранду») с двойным управлением. Экипаж состоял из лётчика и оператора. В дальнейшем, в состав экипажа добавили бортмеханика. В средней части вертолёта находилась грузовая кабина, вмещающая до 8 человек десанта. По правому и левому бортам грузовой кабины имелись двустворчатые двери, с верхней и нижней створками. Открывающиеся окна были оборудованы шкворневыми установками для ведения огня во время полета из личного оружия. Обе кабины герметизированы, с наддувом от двигателей.

С самого начала в экипировку экипажа входили специализированные летные бронешлемы и бронежилеты. Бронирование кабины представлено лобовым бронестеклом, бронированными сидениями экипажа, локальными бронеплитами по бортам кабины и на капотах двигателей.

Из-за неготовности комплекса вооружения «Штурм» было принято решение на первых машинах установить комплекс К4В вертолёта Ми-4 — ракеты «Фаланга-М» с ручной системой наведения и пулемётной установкой НУВ-1 с пулемётом А-12,7, четыре балочных держателя под НУР или свободнопадающие бомбы.

Заводские испытания начались 15 сентября 1969 года (лётчик-испытатель Г. В. Алфёров). Сразу же началась постройка опытной серии из десяти вертолётов. В конце 1970 года две машины доработали — для улучшения устойчивости на скоростях более 200 км/ч на вертолёт установили крыло с отрицательным V−12 градусов и удлинённую кабину. Первые серийные вертолёты Ми-24А (изделие «245»), выполненные в таком виде и оборудованные комплексом «Фаланга-М» поступили для опытной эксплуатации в войска.

Ми-24А строились заводом в городе Арсеньев. Было изготовлено почти 250 машин, которые поступили на вооружение формируемых структур армейской авиации, в отдельные вертолётные полки СА общевойсковых армий и десантно-штурмовых бригад. На базе Ми-24А была разработана учебная модификация Ми-24У (изд. «244») с полноценным двойным управлением.

Ми-24Б (изд.”241″) получил новую пулемётную установку УСПУ-24 с пулемётом ЯкБ-12,7 (4500 выс/мин), ракетный комплекс «Фаланга-П». Но доводка вертолёта была приостановлена и произведены принципиальные изменения — кабина переделана в тандемную, хвостовой винт с редуктором установлены от Ми-14 — винт из толкающего стал тянущим, что резко повысило эффективность путевого управления. Вертолёт получил название «Ми-24В», или изделие «242». Но из-за недоведённости комплекса «Штурм» вертолёты с новой кабиной пришлось оборудовать по типу Ми-24Б, и этот «промежуточный вариант» пошёл в серию под обозначением Ми-24Д (изделие «246»). Литеру «Г» на всякий случай решили не использовать… На доводку Ми-24В ушло 8 лет. В 1976 году вертолёт официально был принят на вооружение и строился самой массовой серией.

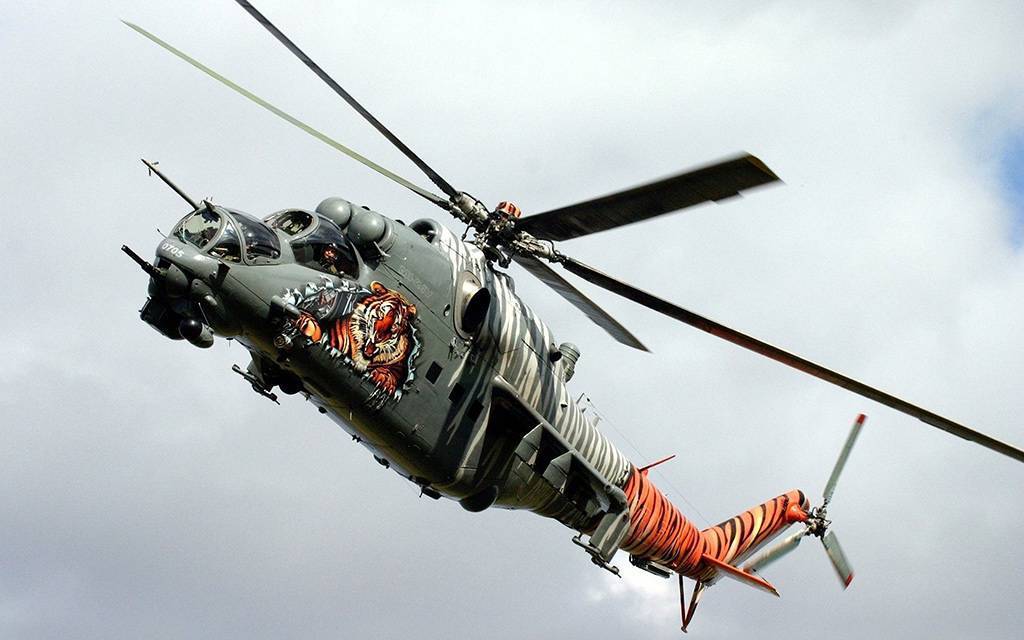

Таким образом, к 1973 году сложился облик вертолёта, широко известного во всём мире.

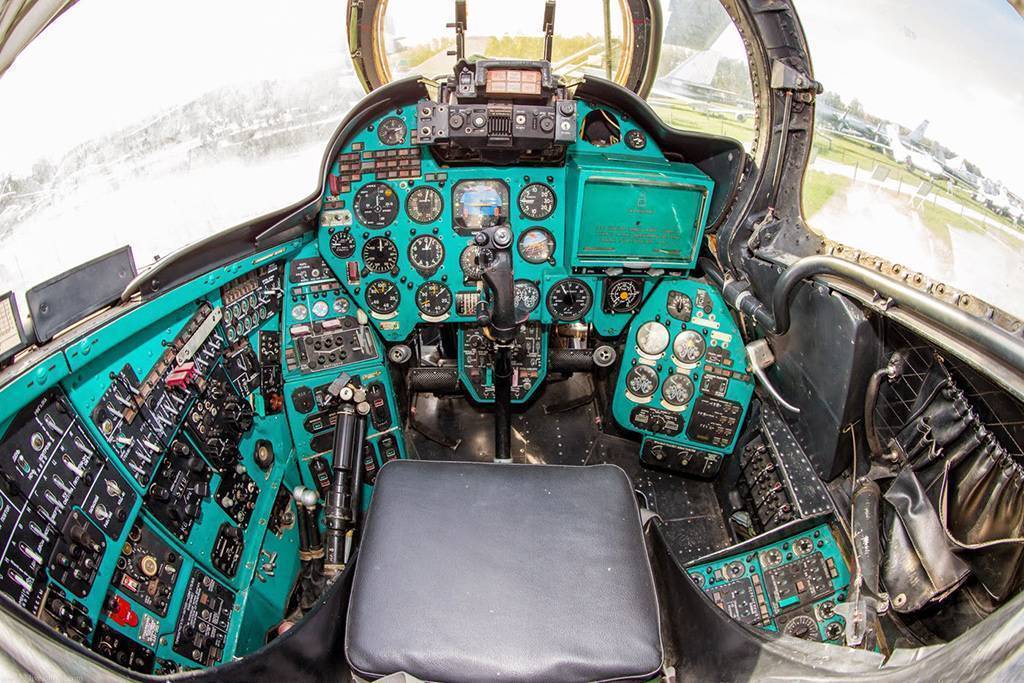

Кабина Ми-24

Внутри грузовой кабины Ми-24

Похожее

Ми-28Н Ночной охотник Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-24 Скорость. Двигатель. Размеры. История. Дальность полета

Ка-52 Аллигатор Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-8 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет AH-64 Апач Скорость. Двигатель. Размеры. История. Дальность полета

Ка-50 Чёрная акула Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-26 Двигатели. Размеры. Грузоподъемность. История. Дальность полета

Вертолет CH-47 Чинук Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-2 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-6 Грузоподъемность. Двигатель. Размеры. История. Дальность полета

Вертолет Белл UH-1 Ирокез Вооружение. Скорость. Размеры. Двигатель

Вертолет Ми-12 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-27 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-62 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-4 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-26 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-226 Двигатели. Размеры. История. Вес. Дальность полета

Вертолет Ми-38 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-34 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ми-14 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Як-24 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ка-29 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-1 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-60 Касатка Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-10 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет В-7 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет AH-1 Кобра Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-25 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-118 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-10 Двигатель. Размеры. История. Вес. Дальность полета

Вертолет Ка-8 Иркутянин Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-15 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-22 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ка-126 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-37 Двигатель. Размеры. История. Дальность полета

Вертолет Ка-31 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-18 Двигатель. Размеры. История. Вес. Дальность полета

You have no rights to post comments

Аварии и катастрофы

• в 2000 году в Чечне потерян Ми-24, экипаж погиб
• 16 августа 2001 года в Чечне сбит Ми-24
• 3 февраля 2002 года в Чечне потерян 1 Ми-24
• 20 марта 2003 года разбилось 2 Ми-24, пилоты погибли
• 8 мая 2003 года на Украине упал Ми-24,пилот мертв
• 3 августа 2003 года в Чечне упал Ми-24, через сутки был уничтожен
• 26 августа 2003 года на аэродроме Черниговка произошло столкновение двух вертолетов Ми-24В 319-го ОВП, в результате катастрофы погибли 6 человек
• 19 ноября 2003 года в Чечне в 5 м над аэродромом Ханкалы упал Ми-24, жертв нет
• 25 августа 2007 года в Амурской области разбился Ми-24
• 3 февраля 2009 года в 11:45 в 18 километрах от аэродрома Пугачев Саратовской области в ходе выполнения плановых полетов потерпел катастрофу вертолёт Ми-24, принадлежащий Сызранскому Высшему военному авиационному училищу летчиков. Как сообщил помощник главкома ВВС РФ, вертолет сгорел, экипаж погиб. Причиной аварии послужило разрушение редуктора и лопастей, вертолет был произведен в 1987, прошел капремонт в 2007 и налетал всего 400 из 500 назначенных часов
• 13 июля 2010 года около 12.00 в горах Ботлихского района Дагестана упал и полностью сгорел военный вертолет Ми-24. Летчики успели покинуть машину и позже были подобраны
• 29 ноября 2011 года в 19:45 по местному времени на аэродроме под Пружанами Брестской области Беларуси разбился вертолёт Ми-24 ВВС и войск ПВО Беларуси. Авиакатастрофа произошла в Брестской области во время плановых учебно-тренировочных полетов. Вертолёт рухнул при заходе на посадку в районе аэродрома. Погибли все члены экипажа — командир экипажа майор Олег Кохно, борттехник капитан Валерий Бобко, летчик лейтенант Денис Глущенко
• 26 августа 2011 года, потерпел крушение боевой вертолет Ми-24 в Приморском крае. Катастрофа произошла в 19:16 по местному времени (12:16 мск) рядом с населенным пунктом Меркушевка недалеко от посёлка Черниговка. В результате аварии погиб один человек. Остальным двум членам экипажа удалось спастись
• 12 августа 2012 года три боевых вертолета Ми-24 армии Уганды разбились на территории Кении
• 8 сентября 2012 года — вертолёт Ми-35 разбился горно-лесистой местности в 20 километрах севернее Ботлиха. Все четверо человек находившиеся на борту погибли

Модификации Ми-24

Ми-24 – опытный образец.

Ми-24А – серийный вариант.

Ми-24Б – тот же, что и Ми-24А, только в массовое производство не попал. Имел некие отличительные модификации.

Ми-24БМТ – также известен как «изделие 247». Это минный тральщик на базе Ми-24А с наличием тралового устройства и с отсутствием всего вооружения. Был построен 1 экземпляр.

Ми-24У – учебная модификация.

Ми-24Д – первая оптимальная воздушно-военная машина. Производилась в период с 1973 по 1977 год (600 вертолетов).

Ми-24ДУ – учебная модификация Ми-24Д.

Ми-25 – экспортный Ми-24Д. Наличие небольших изменений.

Ми-24В – является самым массовым вариантом Ми-24. Для вооружения имеется пулеметная установка УСПУ-24 (пулемет ЯкБ-12.7), 4 ПТУР 9М114 «Штурм-В», система наведения «Радуга-М». Принят на вооружение 29 марта 76 года. За мощность полёта отвечают двигатели ТВ3-117В. Выпускался в период с 1976 по 1986 год (построено 1000 экземпляров).

Ми-24ВП – вооружен пушкой ГШ-23Л. В более поздних моделях появилась восьмипозиционная установка АПУ-4 для ПТУР «Атака-В». Они крепятся между законцовкой и внешним пилоном. В 1989 году Ми-24ВП представлял собой единственный вертолет, способный противостоять истребителям. В случае обороны против сильно защищённых и дозвуковых в/ц в комплексе ПТУР произвелась модернизация под РВВ 9М220О с возможностью поражать цель на расстоянии восьми километров. В случае необходимости уничтожить легкий или малоопасный воздушный агрегат под законцовочные АПУ подвесили ПЗРК «Игла-С» (72 мм с дальностью до пяти километров). Отличительной способностью вертолета Ми-24ВП является наличие модернизированного ПнК вместе с обновленной техникой радиокомандного нацеливания для ПТУР. Также имеются ОНВ-58В и обновленный ОЭПС (инфракрасный локатор целей). Начал создаваться в 1989 году. Сконструировано 30 авиамашин. Ми-35 представляет собой экспортный вариант этого вертолета.

Ми-24П – в документах числится как изделие 243, в наличии пушка ГШ-30К. Отсутствует пулемет. Выпускался с 81 по 89 год.

Ми-24ПУ1 – тот же Ми-24П, но украинского производства. Монтированы новые двигатели ТВ3-117ВМА-СБМ1В-02, установлен «Адрос» КТ-01АВ (оптико-электронное противодействие), система сбора информации о полете БУР-4-1-07. Помимо прочего, вертолет модернизирован новым стрелковым прицелом АСП-17ВПМ-В, лазерной системой ФПМ-01кв, спутниковой системой GPSMAP-695, ультракоротковолновой радиостанцией KY-196В, аварийным радиомаяком ЕВС-406АFHM. Вертолет принят на вооружение Украинскими ВВС в 2012 году.

Ми-24ВК-2/ПК-2 – модернизированный Ми-24 для экспорта. Установлены обновленные БРЭО (ОПС-24НС, ГОЭС-342 и ПрВК-24) и КНЭИ-24.

Ми-24ВМ – модернизированный Ми-24В/П/ВП, имевший неубираемое шасси, Х-образный винт, СОЭП «Липа», всепогодное БРЭО, установку У-23 (пушка ГШ-23Л) и модернизированную аппаратуру наведения РК.

Ми-24ВК-1/2/1.2 – вооружение то же, что и на Ми-24ВП-М. Неукороченное крыло с подвеской на четыре точки. На двух из них расположены Р-64В пятого поколения, используемые для ближнего боя против истребителей. На остальных четырех расположены «Сосна-В» для АПУ-4.

Ми-24ВП-М и Ми-24ВП-И – проект будущих запланированных поставок для ВВС РФ, но он так и не был реализован.

Ми-24К – разведчик, в функции которого также входит задача корректировки.

Ми-24Р – вертолет-разведчик типа РХБ. В наличии имеется пулемет ЯкБ-12.7, вместо ПТУР установлены шесть ковшей для забора грунта. Имеется пусковое устройство под ракеты СХТ. Помимо стандартного числа экипажа, присутствуют два химика-разведчика. Был задействован в операциях на аварии в ЧАЭС. Сконструировано 160 вертолетов этого класса.

Ми-24РА – модернизированная версия Ми-24Р.

Ми-24М – противолодочный прототип. Разработка прекращена.

Ми-24 SuperHind – совместная разработкамодернизированного Ми-24 заводом «Роствертол» и АТЕ (южноафриканская фирма).

Ми-24 SuperHindMk.3 – модифицированная модель для ВС Алжира.

Ми-24 SuperHindMk.4 – модифицированная модель для Азербайджана.

Ми-24ПН – специализированые модификации для исполнения сложных задач в ночное время суток. Поставляются в ВВС РФ.

Этот вертолет состоял в ВВС таких стран, как СССР, Болгария, ГДР, ФРГ, Ирак, Камбоджа, Никарагуа, Сербия, Чехословакия, Словакия, Хорватия.

Ми-24ВМ

Состоящие на вооружении нашей армии

Ми-24 проходят сейчас коренную модернизацию. Вместо штатных металлических лопастей несущего винта

Ми-24, на  модернизированный вариант, названный

Ми-24ВМ, ставят стеклопластиковые, более стойкие в боевых условиях с улучшенными аэродинамическими характеристиками. Одновременно штатную втулку несущего винта

Ми-24
меняют на не требующую смазки эластомерную, позаимствованную от
Ми-28Н. Вместо трехлопастного рулевого винта устанавливают малошумный Х-образный. В соответствии с унификацией с
Ми-28Н. дорабатывается забустерная часть управления (автомат перекоса). В результате этих работ снижена масса на 300 кг и увеличен статический потолок на 600 м. При этом возрастает скороподъемность, улучшаются эксплуатационные характеристики и боевая живучесть.

Вся система выпуска-уборки шасси, существовавшая на

Ми-24, теперь демонтируется, а створки шасси становятся неподвижными. При этом достигается экономия в весе более 120 кг. Применение новых балочных держателей ракетного оружия ДБ-ЗУ и многоместных авиационных пусковых установок (АПУ) позволило более компактно разместить оружие на крыле, снизив его размах. Более того, ДБ-ЗУ существенно облегчили эксплуатацию вертолета в боевых условиях, упростив подвеску ракет, без больших физических усилий.
Упростили и командную радиолинию, снизив ещё раз при этом вес вертолёта. Общее
снижение массы составило 300 кг, в результате чего скороподъёмность возросла с
с 9,6 до 12,4 м/с. На 300 метров увеличился и статический потолок.Крыло модернизированного вертолета также подверглось доработкам: размах его уменьшили до внешнего пилона. При этом количество более совершенных ПТУР Атака, устанавливаемых на внешних пилонах на двух АПУ-8-4У, осталось прежним – шестнадцать. Для повышения автономности боевого применения вертолета предлагается установить встроенную в крыло систему подвески вооружения.

На Ми-24ВМ установлена несъемная подвижная установка НППУ-24 с пушкой ГШ-23 (вместо пулеметной ЯБ-12,7). Вместо двух аналоговых вычислителей, на Ми-24ВМ ставят один цифровой комплекс БВК-24, а для поражения воздушных целей – систему управления вооружением СУВ “Игла В”

Читать статью он нём →

Ми-2 Читать статью он нём →

Ми-8 Читать статью он нём →

Ми-4 Читать статью он нём →

Ми-28 Читать статью он нём →

Ка-31 Читать статью он нём →

Ка-50 Чёрная Акула Читать статью он нём →

Ка-52 Аллигатор Читать статью он нём →

Смотрите также:
	Численность и процент русских по регионам РФ
	Стоит ли жалеть японцев?
	Народы России, их численность и процент

Советские асы второй мировой



Без пакта Молотова-Риббентропа обойтись было нельзя



Золотые запасы стран мира



Золотовалютные резервы стран мира



Нужен ли России золотой рубль?



Как разбогатела Америка



Рейтинг стран мира по численности вооружённых сил



Кто и как продавал Аляску



Почему мы проиграли Холодную войну



Тайна реформы 1961 года



Как остановить вырождение нации



Почему в 1944
году депортировали чеченцев и ингушей



В какой стране пьют больше всех?



В какой стране больше всего убийств?



Как жил русский рабочий до революции?



Чему
равен советский рубль в нынешних деньгах



Что
Россия экспортирует и что импортирует

История московского трамвая

Мультфильм
“Гостья из Будущего-2”

Первый в мире автомат и его изобретатель



Советские цены на автомобили и мотоциклы в рублях и зарплатах

Знаки различия крупнейших армий мира

Add to your Facebook


–>





Известный салон эротического массажа в СПб «BaliMassage»

Команда NEXXT предлагает оснащение под ключ для ресторанов с 1996 года.

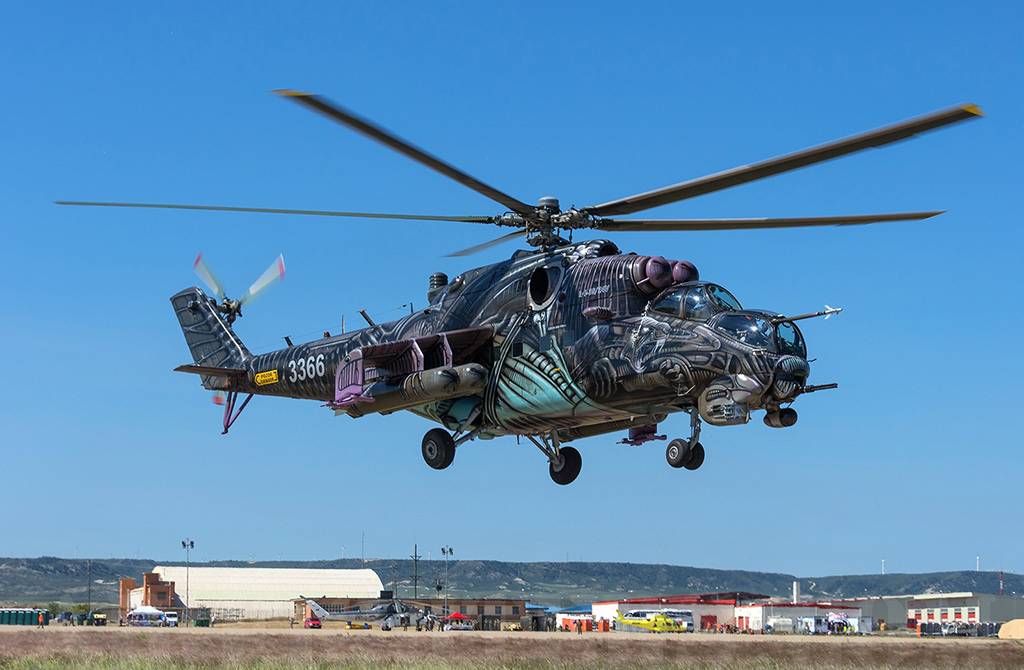

Конструкция вертолета Ми-24

Вертолет Ми-24 изготовлен в классической схеме для одновинтовой машины. Он оснащен главным винтом, который имеет пять лопастей, и рулевым винтом, который состоит из трех лопастей. Лопасти винта изготовлены из алюминиевого сплава. Они оснащены системой, которая оповещает о трещинах и неисправностях в лопастях. Главный винт вертолета имеет наклон вперед почти на 5%, но, кроме этого, он еще наклонен на правую сторону почти на 3%. Это сделано для улучшения устойчивости вертолета при прямолинейном полете.

Большой особенностью этого вертолета являются крылья, которые имеют площадь в 6,75 м² и отрицательное строение V-12. Такая конструкция крыла дает подъемную силу в 22-28 процентов. Шасси вертолета состоит из трех опор, которые убираются, а передней опорой можно управлять в наземных условиях.

Кабина экипажа расположена в носовой части машины, причем она является тандемной. Оператор находится спереди, в носовой кабине. За ним немного выше (для лучшего обзора при полете) расположена кабина пилота, а бортмеханик помещается в отсеке оборудования, в котором укреплено откидное кресло. Кабины экипажа полностью герметичны и имеют систему вентиляции и обогрева. Причем микроклимат кабины имеет давление немного выше, чем снаружи вертолета. Это сделано для того, чтобы на борт вертолета не смогла попасть пыль или зараженный воздух. Кабина и некоторые части фюзеляжа оснащены бронированными плитами. Из брони также изготовлены лобовые стекла экипажа и спинки кресел.

Силовая установка данной машины представлена двумя двигателями модели ТВЗ, они соединены в одну силовую установку с помощью редуктора. Два двигателя предоставляют мощность в 4,4 тысячи лошадиных сил. Данные модели двигателей позволяют дополнительную установку воздухозаборников, а также устройств, которые экранируют выхлоп.

Топливо поступает от четырех баков общей емкостью в 2130 литров. Возможно установить дополнительные баки в средине вертолета и на пилонах крыльев.

Трансмиссия точно такая же, как установлена на вертолете Ми-8. Трансмиссия и двигатель имеют бронированную защиту от вражеских снарядов. Работа гидросистемы направлена на обеспечение управления вертолетом. Но существует и вспомогательная система, которая отвечает за выпуск шасси и его уборку.

На вертолете данной модели существует и воздушная система, задачей которой является обеспечение кондиционирования салона вертолета и поддержка работы тормозной системы на колесах. За счет системы кондиционирования экипаж может производить полеты при температурах от минус 50 до плюс 37 градусов. С помощью кислородной системы вертолет может производить полет при низком содержании кислорода в воздухе на высотах больше трех километров.

Все электрооборудование на борту машины работает от постоянного тока в 27 вольт. Электроэнергия поступает от двух генераторов, которые расположены на силовой установке. Кроме этого, вертолет Ми-24 оснащен двумя аккумуляторами.

За счет качественного навигационного оборудования пилотирование можно проводить в любое время суток и в плохих метеорологических условиях. Вертолет оснащен автопилотом и автоматической системой управления модели САУ, которая производит автоматическое вычисление крена и тангажа. С помощью радиокомпасов, установленных на борту машины, можно определять высоту и угол сноса вертолета. Экипаж имеет аппаратуру для связи, которая представлена радиостанцией типа УКВ и системой «Карат». На вертолете также установлена система оповещения об опасности и неполадках, она основана на речевых сообщениях. Кроме того, каждый пилот имеет собственную поисковую радиостанцию.

ЛТХ

• Габариты:
• Диаметр несущего винта: 17,3 м
• Диаметр рулевого винта: 3,908 м
• Высота с вращ. винтами: 5,47 м
• Длина фюзеляжа: 17,51 (17,23 на Ми-24ВМ) м
• Ширина фюзеляжа: 1,7 м
• Высота фюзеляжа: 3,9 м
• Размах крыла: 6,4 м
• Основные массы
• Пустой: 7580 кг
• Нормальная взлётная: 10 500 кг
• Максимальная взлётная 11 000 кг
• Максимальная грузоподъёмность: 2400 кг
• Масса груза на внешней подвеске: 2400 кг
• Внутренний запас топлива: 2100 кг
• Запас топлива в ПТБ: до 3000 л кг
• Силовая установка
• Количество, тип, марка: 2 двигателя ТВ3-117
• Мощность: 2 х 2200 л. с.
• Лётно-технические характеристики
• Экипаж: 2—3 чел.
• Пассажиров: до 8 десантников, 2 тяжелораненых на носилках и 2 легкораненых и медработник чел.
• Крейсерская скорость: 270 км/ч
• Максимальная скорость
• В горизонтальном полёте: 320 км/ч
• Дальность полёта практическая: 450 км
• Дальность полёта перегоночная: 1000 км
• Средний расход топлива: 780 л/час
• Статический потолок: 1400 м
• Динамический потолок: 4950 м
• Максимальная эксплуатационная перегрузка: −1,3/+3
• Допустимый угол крена: 70 град.
• Допустимый угол тангажа: 90 град.
• Вооружение
• Встроенное стрелково-пушечное: в зависимости от модификации
• Число точек подвески: 6 (4)
• Подвесное стрелково-пушечное: 2 контейнера УПК-23-250 или 2 ГУВ с пулемётами или 2 (4) ГУВ с гранатомётами
• Управляемое ракетное: Штурм-В, Атака-М, Гермес-А
• Неуправляемое ракетное: С-5, С-8, С-13, С-24
• «Воздух-воздух»: Р-60М, Р-63В, «Игла-В», 9М220О «Атака»
• Бомбовое: бомбы и кассеты калибром от 50 до 500 кг.
