Экспортный «Триумф»

Старший научный сотрудник Центра анализа стратегий и технологий Сергей Денисенцев рассказал в интервью RT, что отечественные ЗРК считаются одними из лучших в мире и получили высокую оценку в том числе и зарубежных специалистов. По его словам, научно-производственная база, которая позволяет России выпускать первоклассные средства ПВО, была создана в первые два послевоенных десятилетия с целью защитить страну от ядерной угрозы со стороны США.

Также аналитик обратил внимание на экспортные успехи российских средств ПВО. По данным Федеральной службы по военно-техническому сотрудничеству (ФСВТС), на долю отечественной авиации и комплексов противовоздушной обороны приходится около 40% от общего объёма зарубежных продаж продукции военного назначения

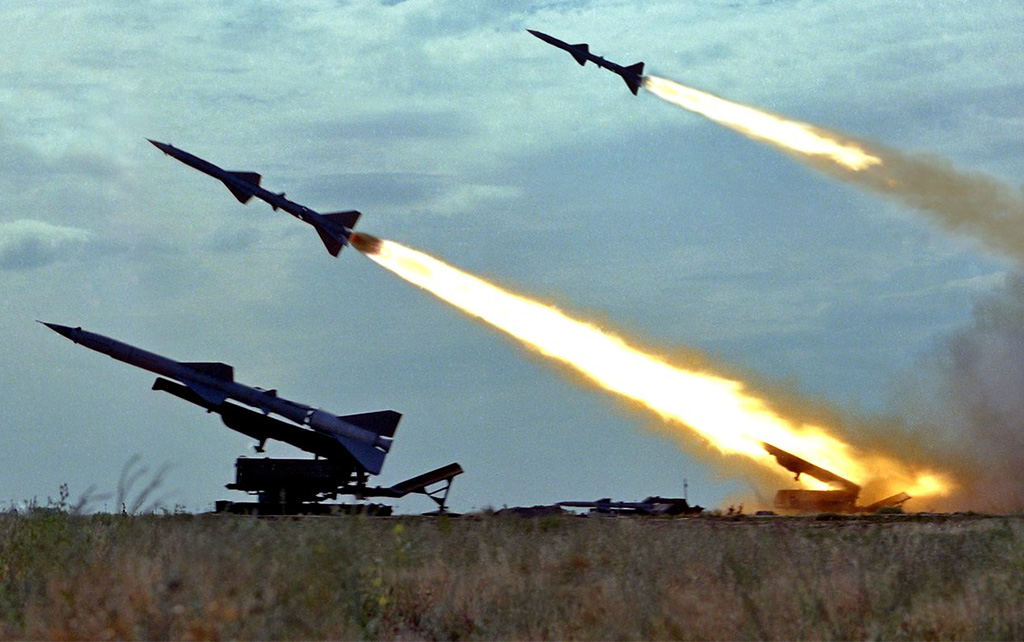

Подготовка ЗРК к ракетному пуску

В интервью RT на международной выставке Dubai Airshow 2019 глава ФСВТС Дмитрий Шугаев заявил, что на мировом оружейном рынке хорошо зарекомендовали себя ЗРК С-400 «Триумф», С-300 «Фаворит», «Бук», «Тор» и «Панцирь». По его словам, «сегодня они являются одними из самых востребованных систем противовоздушной обороны, которые работают в режиме и ракетного, и пушечного поражения».

Также по теме

«Будущее за гибридными комплексами»: какие новейшие российские средства ПВО могут усилить защиту от БПЛА

Российские специалисты создают комплексы ПВО нового поколения, предназначенные для противодействия беспилотникам. Об этом сообщил…

Как полагает Денисенцев, главное конкурентное преимущество отечественных систем ПВО — боевая эффективность при относительно небольших производственных затратах. Кроме того, Россия, в отличие от западных государств, готова делиться с партнёрами технологиями, но не в ущерб собственным интересам.

Так, в настоящее время Москва и Анкара прорабатывают второй контракт на поставку полкового комплекта С-400. Одним из его условий станет локализация производства некоторых элементов ЗРК на территории Турции. Ранее, помимо Анкары, российские «Триумфы» приобрели Индия и Китай.

Юрий Кнутов считает, что весомый вклад в экспортный успех российских средств ПВО вносит их применение в сирийской операции. На боевом дежурстве в САР находятся ЗРК С-300В4 (прикрывает пункт базирования ВМФ в Тартусе), С-400 и «Панцири» (защищают авиабазу Хмеймим).

Убойная «Малютка»: о разработке самого массового ПТРК в мире

В 1961 году Непобедимый назначается заместителем главного конструктора СКБ. За год до этого началась работа над более совершенным и малозатратным ПТРК «Малютка». Этот комплекс стал значительным шагом вперед в развитии ПТРК. Корпус ракеты впервые был выполнен из пластмассы, что позволило уменьшить габариты и вес ракеты с одновременным увеличением дальности и бронепробиваемости в сравнении с «Шмелем». Новое оружие было способно уничтожать танки и другие цели на расстоянии 3000 м. В «Малютке» были впервые применены такие новейшие технологии, как одноканальная схема управления, газовая рулевая машинка, ленточный гироскоп. Кроме того, оружие получилось очень экономным. По воспоминаниям Сергея Павловича, себестоимость одной ракеты нового ПТРК была сопоставима со стоимостью черно-белого телевизора.

ПТРК «Малютка» на вертолете Ми-2

Простая конструкция и высокая технологичность сделали «Малютку» самой массовой противотанковой ракетой минувшего века. Как отмечал сам Непобедимый, за рубежом ПТРК «Малютка», наряду с автоматом Калашникова, истребителем МиГ-21 и зенитно-ракетным комплексом С-75, стал своего рода визитной карточкой боевой мощи Советского Союза. По дальности стрельбы комплекс превосходил аналогичные образцы, стоявшие на вооружении стран НАТО.

Лицензионное производство было налажено в Польше, Чехословакии, Болгарии, Югославии. Затем нелицензионные «родственники» «Малютки» появлялись и в других странах. Большую роль этот ПТРК сыграл в ходе арабо-израильской войны 1973 года, когда с его помощью египетскими войсками был уничтожен израильский танковый полк численностью 800 машин – практически весь парк страны. На протяжении многих лет «Малютка» продолжала модернизироваться. Всего до 1984 года было выпущено более 300 тысяч комплексов.

Описание

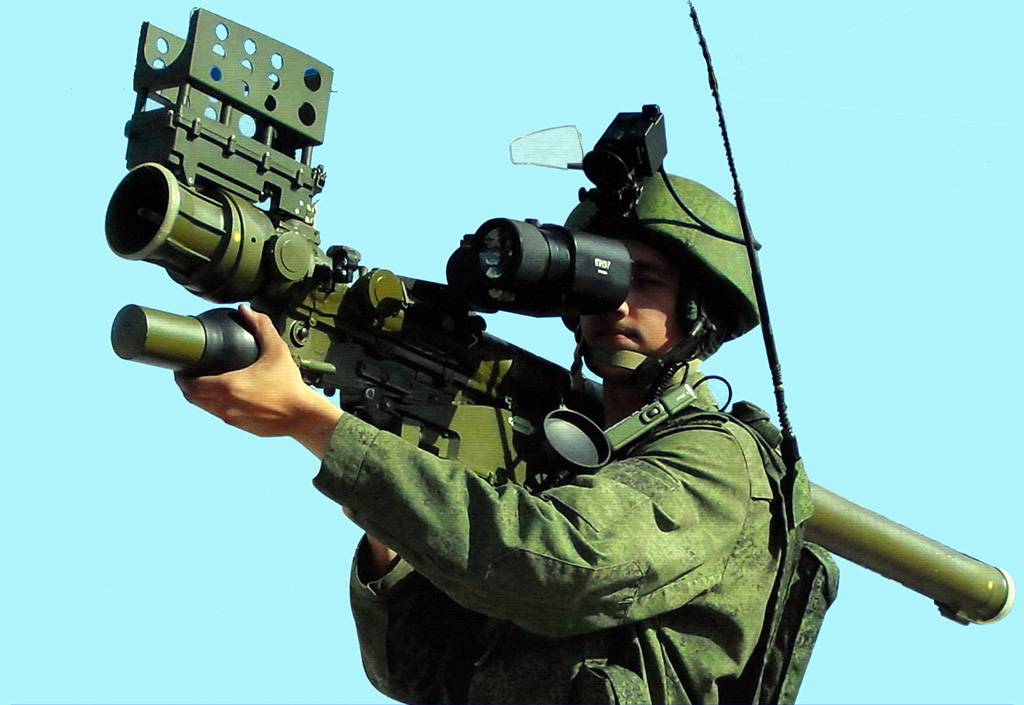

ПЗРК «Верба» предназначен для поражения низколетящих воздушных целей (самолеты, вертолеты, БПЛА, крылатые ракеты) на догонных и встречных курсах. Дальность стрельбы ПЗРК составляет 6 км, а высота поражения цели – 4 км. В состав комплекса входит ракета с инфракрасной головкой самонаведения (ГСН), наведение которой производится сразу в трех диапазонах, что существенно повышает ее характеристики и эффективность применения. Подобный принцип реализуется на большинстве современных ПЗРК (например, ГСН ПЗРК «Игла» имеет два канала), однако только в «Вербе» используется три отдельных фотоприемника, каждый из которых работает в собственном диапазоне. В этом отношении действительно можно сказать, что «Верба» — это действительно ПЗРК нового поколения.

Кроме того, ГСН ракеты имеет защиту от лазерных помеховых систем, которые устанавливаются на современные боевые самолеты и вертолеты.

Еще одной особенностью комплекса является наличие автоматизированной системы управления (АСУ), которая обнаруживает воздушные объекты, проводит определение параметров их полета, а также распределяет цели между зенитчиками в одном подразделении.

Обычной проблемой при использовании ПЗРК является несвоевременное обнаружение летящих объектов. Ранее расчеты ПЗРК пытались визуально обнаружить цель, однако не всегда это является простой задачей.

Чтобы еще более затруднить работу зенитчиков летчики часто проводят полет на малых или сверхмалых высотах. В этом случае вражеский летательный аппарат появляется в поле зрения внезапно, движется на большой скорости, поэтому бойцу тяжело вовремя среагировать и подготовится к стрельбе.

В АСУ ПЗРК «Верба» входит небольшая и помехозащищенная радиолокационная станция, которая может обнаружить воздушную цель на дистанциях до 80 км. После этого зенитчикам подается звуковой сигнал о наличии противника, АСУ с помощью системы ГЛОНАСС определяет месторасположение стрелка и дает ему азимут для стрельбы.

Зенитный комплекс «Верба» является частью тактического комплекса противовоздушной обороны «Барнаул-Т», он интегрирован в общую систему ПВО и может получать информация о воздушных целях от систем их обнаружения более высокого уровня.

В состав ПЗРК «Верба» входят следующие компоненты:

пусковой механизм 9П521;
обзорная радиолокационная станция 1Л122 с дальностью обнаружения целей 40-80 км;
управляемая ракета 9М336;
система определения «свой-чужой»;
подвижный контрольный пункт 9В861;
модуль разведки и управления, планирования и управления огнем;
монтажный комплект 9С933−1 (для дивизиона);
комплект автоматизации стрелка-зенитчика 9С935;
средства для обучения и тренировки личного состава.

Ракета 9М336 имеет новый твердотопливный двигатель с более высокими характеристиками по сравнению с ПЗРК, находящимися на вооружении российской армии в настоящий момент. Ракета имеет увеличенную боевую часть, а также она оснащена адаптивным контактно-бесконтактным взрывателем. Также в состав комплекса входит прицел ночного видения «Маугли-2М», который позволяет вести огонь ночью и в условиях ограниченной видимости.

Командир зенитного полка 98-й воздушно-десантной дивизии, в которую уже поступили на вооружение ПЗРК «Верба» заявил, что новые комплексы позволяют значительно сократить время развертывание расчетов. Ранее от обнаружения цели до открытия огня могло пройти до пяти минут, теперь же этот период уменьшился почти в десять раз.

В бой идут черноморские старики: «ветеран» флота возвращается в строй

Сторожевик «Ладный» вновь готов к борьбе с подводными и надводными кораблями противника

В строй после ремонта возвращается ветеран Черноморского флота — сторожевик «Ладный». Корабль должен выйти в море уже в середине мая. Он считается одним из самых возрастных в отечественном ВМФ — срок его службы начался в 1981 году. На боевом счету «ветерана» — охрана гражданских конвоев в Персидском заливе во время ирано-иракской войны, борьба с пиратами в Атлантике и патрулирование побережья Сирии. Эксперты отмечают, что сторожевик по-прежнему опасен для подводных лодок и кораблей противника.

Боевое применение[править]

Ливан: На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир, поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса сбил один израильский разведчик RF-4E, количество уничтоженных при этом БПЛА не уточняется.
Западная Сахара: 12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1.
Ангола: В ходе военных действий в Анголе в 1987-1988 году ЗРК «Оса» сбили один самолёт Atlas AM.3C Bosbok, два БПЛА IAI Scout и один Kentron Seeker.
Ирак/ Кувейт: Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих. В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк». 9К33М2 поставлялась так же в Ирак в 1984-1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
Россия/ Грузия: Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3.
Сирия: В ходе Гражданской войны в Сирии: бойцы Национальной коалиции сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 САВВС. 14 апреля 2018 года Сирийские ПВО использовало установки «Оса» для противодействия ракетному удару США, Британии и Франции в 2021 году. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО, успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса». Согласно официальным данными Министерства обороны США, ни одна из крылатых ракет поражена не была, а большинство пусков зенитных ракет были произведены уже после того, как крылатые ракеты достигли цели. Всего ЗРК «Оса» было выпущено 11 ракет, поражено 5 целей.
Армения: 21 апреля 2021 года в Нагорном Карабахе был сбит беспилотник ORBITER. 14 июля 2021 года на границе Армении и Азербайджана армянской стороной с помощью ЗРК «Оса», модернизированного армянскими специалистами, был сбит Азербайджанский беспилотник израильского производства Elbit Hermes 900, использовавшийся для нанесения ударов по территории Армении. 18 июля 2021 года подразделениями ПВО Нагорно-Карабахской Республики с помощью ЗРК «Оса-АКМ», модернизированного армянскими специалистами, был сбит азербайджанский беспилотник израильского производства ORBITER-3.

Что будет защищать С-500 ПВО

Основная задача комплекса «Прометей» — борьба с баллистическими ракетами средней дальности. ПВО С 500 может самостоятельно перехватывать БРСД с дальностью пуска до 3500 км. Запланированный радиус действия комплекса составляет 600 км. Он может обнаруживать и одновременно поражать 10 баллистических ракет.

Такие характеристики нового ЗРК позволяют использовать его для защиты отдельных регионов или крупных городов, например, Москвы. Напомним, что Москва может быть одной из главных целей США в случае начала ядерной войны.

Кроме того, комплекс предполагается использовать для защиты шахтных МБР. Собственные РЛС, а также маневрирующие блоки с высотой поражения до 200 км, обеспечат надежную защиту стратегическим ракетам.

«Оса-М» — корабельный зенитный ракетный комплекс

Сторожевые корабли советской постройки вооружены зенитным ракетным комплексом «Оса-М». Разработка этого комплекса осуществлялась с 1960 г., испытания проводились в 1967 г., на вооружение ВМФ СССР он был принят в 1971 г. В состав комплекса входят зенитная управляемая ракета 9МЗЗ (в системе кодов НАТО имеет обозначение SA-N-4), пусковая установка ЗИФ-122, система управления 4Р-33 и устройство хранения, подачи и заряжания ракет.

Видео корабельного ЗРК «Оса-М»

https://youtube.com/watch?v=mkS3MzsrPC4

Комплекс унифицирован с ЗРК сухопутных войск 9КЗЗ «Оса» по ракете на 100% и по системам управления — на 70%.Твердотопливная зенитная управляемая ракета 9МЗЗ выполнена по аэродинамической схеме «утка». Вес ракеты — 128 кг (вес боевой части — 15 кг), длина — 3158 мм, наибольший диаметр корпуса — 206 мм, размах крыла — 650 мм. Управление ракетой в полете осуществляется двумя парами рулей по радиокомандам от системы управления. В носовой части ракеты расположены аппаратура радиоуправления и радиовизирования, автопилот, радиовзрыватель, бортовой источник электропитания и боевая часть с предохранительно-исполнительным механизмом. В хвостовой части находятся двухрежимный твердотопливный двигатель, антенны командного радиоблока и бортового ответчика, а также трассеры для сопровождения ракеты с помощью телевизионно-оптического визира.

Особенностью системы управления и ее антенного поста является то, что в их состав входит не только РЛС наведения ракеты, но и небольшая РЛС кругового обзора для обнаружения воздушных целей в ближней зоне. Благодаря этому ЗРК не требует целеуказания от РЛС общего обнаружения, хотя такая возможность не исключается. Таким образом, вследствие совмещения режимов обнаружения и захвата цели на сопровождение в одной системе удалось сократить время реакции комплекса на 6-8 секунд.Комплекс «Оса-М» оснащен двухбалочной наводящейся пусковой установкой ЗИФ-122 с устройством хранения, подачи и заряжания, рассчитанным на 20 ракет. Конструкция пусковой установки весьма необычна и не повторяется больше ни в одном зенитном ракетном комплексе.

Тактико-технические характеристик ЗРК «Оса-М»

Длина ракеты, м	3,158
Диаметр, м	0,206
Размах крыла, м	0,650
Масса ракеты, кг	128
Масса боевой части, кг	15
Тип боевой части	осколочно-фугасная
Дальность стрельбы, км	1,6-10
Высота стрельбы, м	50 (М), 10 (МА) — 6000
Скорость полета ракеты, м/с	833
Система наведения	радиокомандная
Пусковая установка	палубная наводящаяся

Фото ЗРК «Оса-М»

Похожее

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

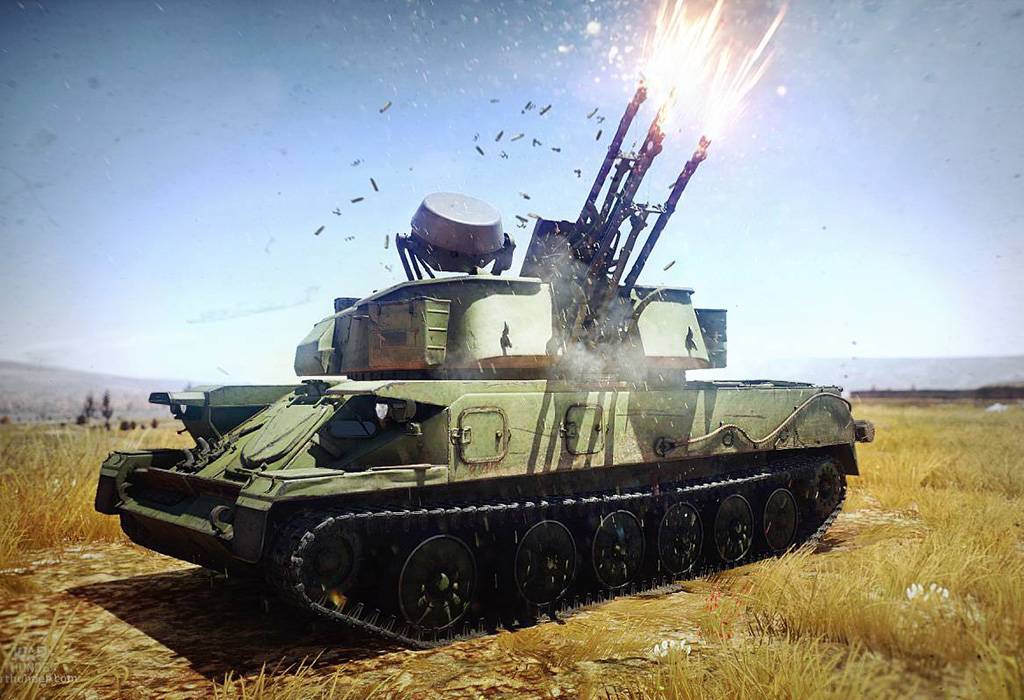

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

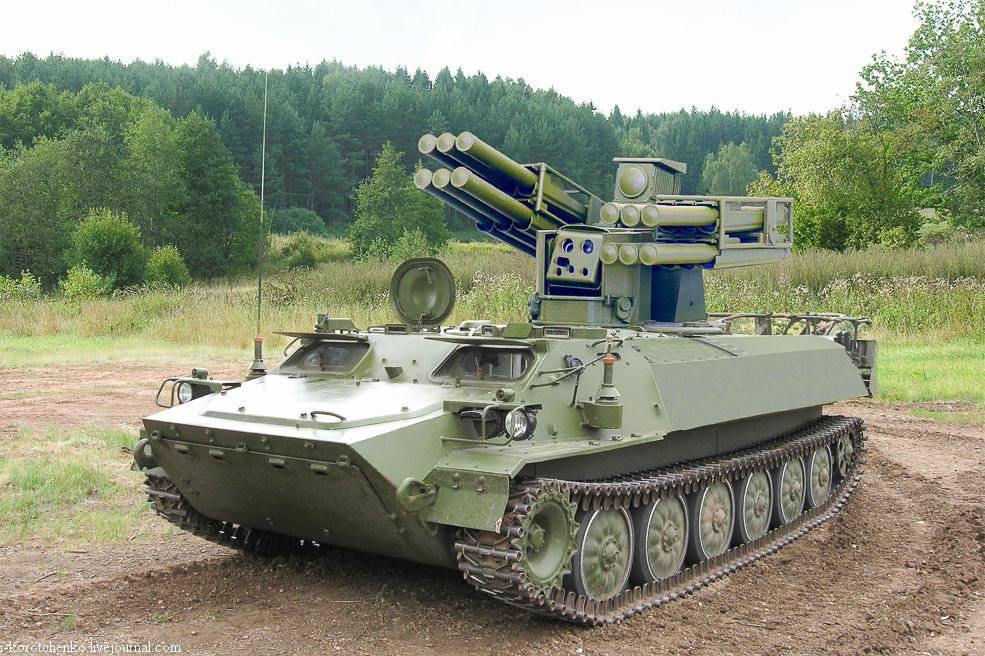

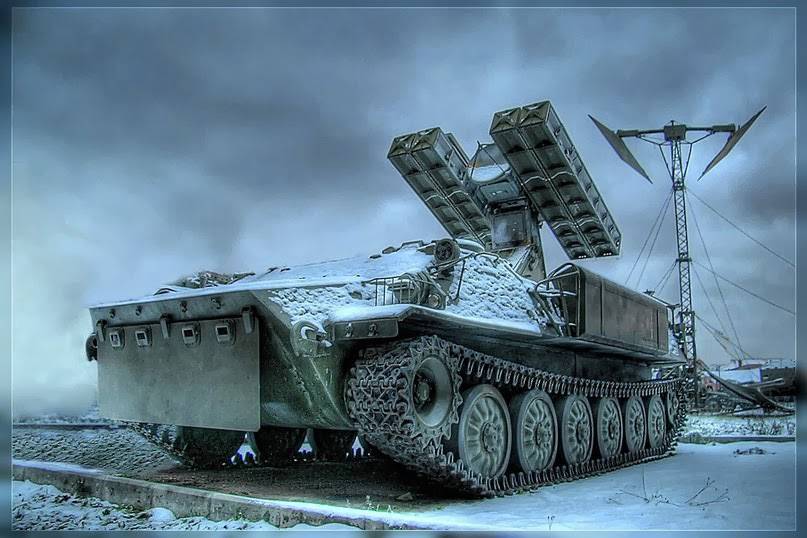

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 «Стрела-3»

«Оса-М» — корабельный зенитный ракетный комплекс

С-300В (9К81) — зенитно-ракетная система

9С482М7 (ПУ-12М7) — батарейный подвижной пункт управления

FIM-92А Стингер — американский ПЗРК

ЗРК «Авенджер» — американский мобильный зенитно-ракетный комплекс

ПЗРК 9К32 «Стрела-2»

ЗРК М-1 «Волна» (4К90) — зенитно-ракетный комплекс корабельного базирования

МД-ПС — зенитно-ракетный комплекс

ЗСУ-37 — зенитная самоходная установка

You have no rights to post comments

История разработки комплекса

Опытовое судно ОС-24 (бывший КРЛ «Ворошилов») в Севастополе. Именно на нём были начаты корабельные испытания ЗРК «Оса-М»

Зенитные ракетные комплексы малой дальности «Оса» для сухопутных войск и «Оса-М» для ВМФ создавались в соответствии с постановлением Совета Министров СССР №1157-487 от 27 сентября 1960 года. Комплексы для СА и ВМФ разрабатывались по единому тактико-техническому заданию. Обе модификации ЗРК используют одну и ту же ракету 9М33, в армейском варианте запускаемую с колёсного самохода, а в корабельном — со стационарной пусковой установки. По системе управления унификация между сухопутным и морским вариантами достигла 70%.

Головным разработчиком по комплексу в целом, а также по станциям обнаружения и системе управления, стал НИИ-20 ГКРЭ, а главным конструктором — В. П. Ефремов.
Ракетой изначально занималось КБ-82 под руководством главного конструктора А. В. Потопалова. Боевая часть ракеты конструировалась в НИИ-24, радиовзрыватель в НИИ-571, двигатель — в ОКБ-81. Корабельную пусковую установку типа СМ-126 для ЗРК «Оса-М» разрабатывало ЦКБ-34.

МПК-147, на котором проходили корабельные испытания ЗРК «Оса-М»

Первоначальное задание предполагало, что компактная ракета при стартовой массе порядка 60 кг будет иметь радиолокационную головку самонаведения (ГСН), не требуя сопровождения от наземной или корабельной станции. Именно такие параметры были заложены в аванпроект комплекса, выпущенный в 1961 году. Однако в дальнейшем оказалось, что подобные характеристики на уровне техники 1960-х годов ещё труднореализуемы: ГСН с автопилотом превысили заданную массу, а твёрдотопливный двигатель недодавал проектной тяги. Срывались сроки испытаний на наземном полигоне, и даже из состоявшихся пусков большая часть прошла неудачно.

В итоге требования смягчили. Для выросшей как по калибру, так и по длине ракеты уже допускалась масса порядка 120 кг, а от самонаведения отказались в пользу более простого радиокомандного управления. Также и состав разработчиков комплекса был пересмотрен. Так, 20 октября 1963 года разработку корабельной ПУ передали из ЦКБ-34 в ЦКБ-7. В последнем, под началом главного конструктора В. П. Храмцова, и сконструировали пусковую установку ЗИФ-122 для серийного комплекса. Также в августе 1964 года проектирование ракеты вместо КБ-82 перепоручили ОКБ-2, возглавляемое главным конструктором П. Д. Грушиным.

В 1967 году были начаты корабельные испытания нового ЗРК, смонтированного на опытовом судне ОС-24; в это же время проходили и наземные стрельбы комплекса на полигоне в Эмбе. Заводские испытания выявили ряд замечаний в конструкции комплекса и ракеты: прогорания соплового блока, большие ошибки наведения при стрельбе и т. п. После доработок в 1970-71 году комплекс вновь предъявили к испытаниям — сначала заводским, потом и Государственным. К программе испытаний корабельного варианта «Осы-М» подключили недавно достроенный малый противолодочный корабль МПК-147 проекта 1124. После устранения недостатков и необходимых доработок ЗРК «Оса-М» в 1973 году был официально принят на вооружение ВМФ СССР.

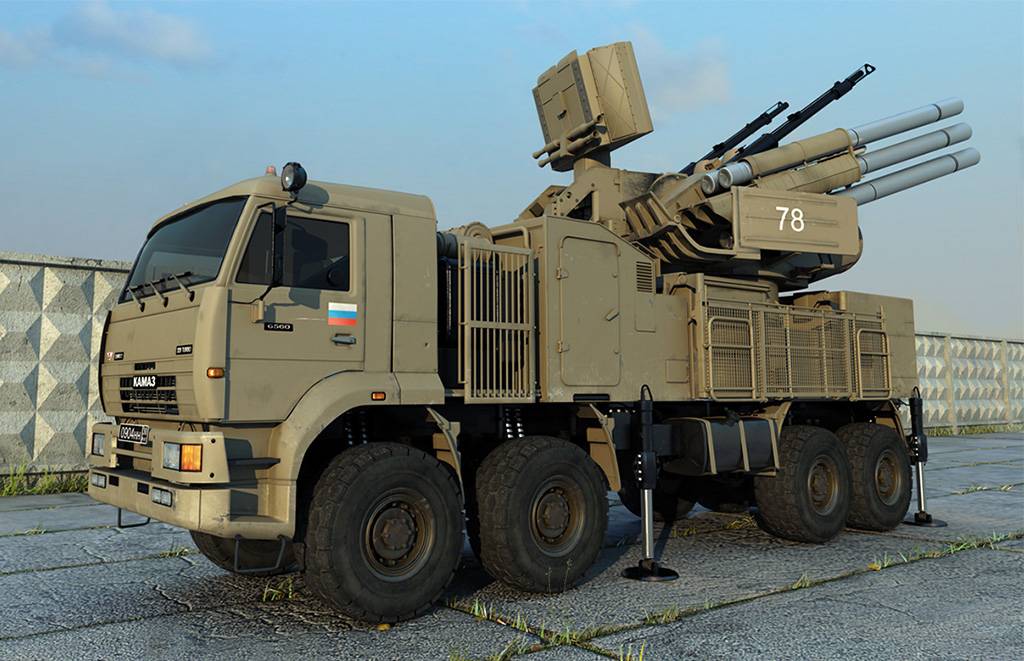

Средства обнаружения и наведения

Вариант 1: 1РС1-1Е

Мобильная твердотельная трехкоординатная радиолокационная станция обнаружения и целеуказания 1РС1-1Е с фазированной антенной решеткой малых и средних высот сантиметрового диапазона, предназначена для обнаружения и выдачи целеуказания по современным средствам воздушного нападения в составе зенитного ракетно-пушечного комплекса «Панцирь-С1».

Разработчиком РЛС 1РС1-1Е является ОАО «ВНИИРТ», г.Москва.

Вариант 2: РЛМ СОЦ S-диапазона

Благодаря совместным усилиям группе компаний холдинга «Высокоточные комплексы», были проведены работы по модернизации ЗРПК или ЗРАК «Панцирь-С1». Имея модульный принцип, специалистами КБП (Конструкторское Бюро Приборостроения, г. Тула) и ЦКБА (Центральное конструкторское бюро аппаратостроения, г. Тула) была разработана модификация комплекса с новейшим радиолокационным модулем именуемый как «станция сопровождения цели», работающая в S-диапазоне.

Сравнительные характеристики станций обнаружения целей. Фактические данные по результатам испытаний (ОАО «ВНИИРТ»)

Наименование характеристики
РЛМ СОЦ S-диапазона (ЦКБА)
1РС1-1Е (ВНИИРТ)
Зона обзора по азимуту (электромеханическое сканирование, поворот):
360°
0-360°
Зона обзора по углу места (электронное сканирование):
60°; 26-82°
0-60°; 26-82°
Количество обрабатываемых целей:
более 40
50
Дальность обнаружения целей (с ЭПР 2 кв.м)
45 км
45 км
Диапазон радиальных скоростей обнаруженных целей:
30-1200 м/с
30-1200 м/с

РЛС сопровождения

РЛС сопровождения цели и наведения ракеты с ФАР миллиметрового и сантиметрового диапазонов 1РС2 / 1РС2-1Е «Шлем»( НПО «Фазотрон»); производитель — ОАО РАТЕП.

Углы обзора по азимуту — 45 град
Углы обзора по углу места — 45 град
Число одновременно сопровождаемых целей — до 3 шт
Число одновременно сопровождаемых ЗУР — до 4 шт
Система управления ЗУР радиокомандная — радиокомандная с ИК- и радиопеленгацией
Работа в движении — обеспечивается
Дальность сопровождения:
- 14.5 км (высокоскоростная малоразмерная мишень в ходе испытаний на полигоне Капустин Яр)
- 23 км (малоразмерная мишень Е95 в ходе испытаний на полигоне Капустин Яр)
- 25 км (вертолет Ми-8 в ходе испытаний на полигоне Капустин Яр)
- 24-30 км (цель с ЭПР 2 кв.м по разным данным)
- 34 км (МиГ-29 в ходе испытаний на полигоне Капустин Яр)


Многофункциональная радиолокационная станция 1РС2-1Е на ЗРПК «Панцирь-1С» Фото с сайта http://dokwar.ru

Многофункциональная радиолокационная станция 1РС2-1Е на ЗРПК «Панцирь-1С»

Фото с сайта http://dokwar.ru

Оптический автономный пост

Оптический автономный пост (АОП) состоит из оптико-электронного комплекса с тепловизионным длинноволновым приемников (ИК-пеленгатор). Назначение приемников — допоиск цели по данным целеуказания РЛС обнаружения, определение угловых координат цели и ЗУР. Всесуточное применение, автоматическая юстировка целевого и ракетного каналов, канал пеленгации ЗУР с кодированным лазерным ответчиком на ЗУР.

Тип приводов наведения — безредукторные на моментных двигателях
Каналы — оптический, ИК, тепловизионный
Режимы работы — автоматический, ручной
Углы обзора:
- по азимуту — +-90 град (360 град с учетом вращения башни боевого модуля)
- по углу места — от -5 до +82 град.

Скорость наведения максимальная — не менее 100 град/с
Максимальное ускорение наведения — не менее 170 град/с2
Дальность — 16-18 км (по разным данным)

ТТХ тепловизионного канала:

Диапазон спектральной чувствительности — 3-5 мкм
Угловое поле зрения:
- широкое — 4.17 х 6.25 град
- узкое — 0.87 х 1.3 град

Дальность автосопровождения (при МДВ 10 км):
- самолета типа F-16 — 17-26 км
- ракеты типа Harm — 13-15 км
- ракеты типа ALCM — 11-14 км
- УАБ типа «Уоллай» — 10 км

Точность — 0,05 мрад

ТТХ ИК-пеленгатора ЗУР:

Диапазон спектральной чувствительности — 0,77-0,91 мкм
Широкое угловое поле зрения по горизонтали — -2.5 .. + 2.5 град
Узкое угловое поле зрения по горизонтали — -0.4 .. + 0.4 град
Широкое угловое поле зрения по вертикали —1.0 .. + 4.0 град
Узкое угловое поле зрения по вертикали — -0.3 .. + 0.6 град
Точность определения координат лазерного ответчика ЗУР — широкое поле — 2 мрад
Точность определения координат лазерного ответчика ЗУР — узкое поле — 0,05 мрад

Центральный вычислительный комплекс

Центральный вычислительный комплекс предназначен для цифровой обработки поступивших сигналов и автосопровождения целей. Одновременно возможно сопровождение по две цели на радиолокационные и оптико-электронные каналы. Обеспечение стрельбы по цели двумя ЗУР. Максимальная скорость захвата воздушных объектов до 10 единиц в минуту.

На упрощенной версии ЗРПК «Панцирь» / «Панцирь-МЭ» (для экспорта) вместо РЛС сопровождения и наведения установлена оптико-электронная система обнаружения и сопровождения целей.

Последние системы ПВО России

Перехватить воздушную цель на большом расстоянии (от 200 километров) российские военные могут посредством зенитной ракетной системы С-400 «Триумф». Этот ЗРК поступил на вооружение в 2007 году. Комплекс был создан специально, чтобы обеспечить защиту в случае вероятного нападения как с космоса, так и с воздуха. Как утверждают специалисты, С-400 способен уничтожить цель на высоте не больше 30 тыс. метров.

В 2012 году на вооружение поступил новый зенитно-ракетный пушечный комплекс – ЗРПК «Панцирь С1». С помощью управляемых ракет и автоматических пушек, для которых предусмотрено радиокомандное наведение, радиолокационное и инфракрасное слежение, цель уничтожается, где бы ни находилась. ЗРПК имеет двенадцать ракет «земля-воздух» и две зенитные пушки.

Последней российской новинкой считается ЗРК «Сосна», который работает в ближнем радиусе. По словам экспертов, данный комплекс рассчитан на осколочно-стержневое и бронебойное воздействие. Ракеты могут уничтожать вражескую бронетехнику, корабли и укрепления. ЗРК эффективен в комплексе при борьбе с высокоточным оружием, беспилотниками и крылатыми ракетами. Для наведения применяют лазер: ракет летит на луч.

Помехи не преграда

В 1995 году в Вооруженные силы России начались поставки модернизированной РЛС 55Ж6У «Небо-У». Увы, экономические проблемы страны затронули и эту сферу производства. После улучшения ситуации компания «Нител» в 2009 году поставила в войска четыре РЛС «Небо-У».

АО НИТЕЛ

Сейчас в эксплуатации находится более 70 таких радиолокационных станций, которые несут круглосуточное боевое дежурство и способны обнаруживать цели на дальности до 460 км.

Наконец, в результате дальнейшей модернизации появилась РЛС «Небо-УМ» — подвижная трехкоординатная радиолокационная станция средних и больших высот дежурного режима. От предшественника ее отличает более совершенное оборудование, выполненное на новейшей элементной базе отечественного производства. «Небо-УМ» состоит из нескольких модулей: антенно-аппаратного комплекса, кабины управления с рабочими местами расчета и системы автономного электроснабжения.

Станция позволяет обнаруживать, опознавать и сопровождать воздушные цели — как динамические (летательные аппараты и крылатые ракеты), так и баллистические (боевые блоки межконтинентальных баллистических ракет). «Чувствительность» позволяет засекать даже самолеты, изготовленные по технологии «стелс». РЛС может применяться в войсках ПВО в составе АСУ или автономно.

В рабочем метровом диапазоне волн «Небо-УМ» малоуязвима от самонаводящихся снарядов и противорадиолокационных ракет. В условиях воздействия активных помех защита от них обеспечивается адаптивной перестройкой рабочей частоты и многоканальной системой автокомпенсации.

Несколько основных характеристик РЛС «Небо-УМ». Зона обзора в круговом режиме по дальности 10–600 км и на высоте до 80 км, по азимуту — 360 град, по радиальной скорости — 50–18 000 км/ч.

Плюс высокий темп обновления информации, в том числе по скоростным и маневрирующим воздушным объектам (1–3 сек).

Цифровая обработка сигнала дает возможность использовать алгоритмы, позволяющие за счет пространственного подавления земного луча ослабить влияние подстилающей поверхности на точность измерения высоты и сократить зону нечувствительности по углу места до минимума.

nniirt.ru

Аппаратура станции позволяет не только обнаруживать и сопровождать цели, но и определять их государственную принадлежность. После этого информация передается на командный пункт или операторам зенитных комплексов. Кроме того, при сопряжении со вторичным радиолокатором РЛС может использоваться в качестве трассового локатора для управления воздушным движением.

РЛС П-40А

Представляет собой радиолокационный дальномер, который значится в техдокументации как «Броня» 1РЛ128. Эта система ПВО направлена на выполнение таких задач:

выявление воздушной цели;
антенны выводятся к цели автоматически и вычисляют к ней высоту;
определяет азимут и наклонную дальность;
вмонтированная программа «свой-чужой» определяет госпринадлежность объекта.
