БМП М2 Брэдли в Ираке – видео
https://youtube.com/watch?v=U061zXfcQOs
Уже имя собственное этих машин – «Брэдли» (в честь генерала американской армии) – означало признание в них типично боевых машин, а не только средств перевозки личного состава.
В передней части корпуса БМП расположено моторно-трансмиссионное отделение (в нем установлены дизельный двигатель и гидромеханическая трансмиссия НМРТ-500-3 в едином блоке), а слева от него находится отдельное место механика-водителя с откидывающимся назад люком. Люк механика-водителя имеет четыре призменных блока наблюдения, один из которых может заменяться прибором ночного видения AN/NS-2. В средней части корпуса размещена двухместная башня с местами командира и наводчика, для каждого из которых предусмотрен люк с откидывающейся назад крышкой. Люк командира имеет семь призменных приборов, а наводчика – три. В башне установлена 25-мм пушка фирмы «Хьюз-Хеликонтерз» с внешним цепным приводом автоматки и двух-ленточным питанием. Максимальная скорострельность пушки – до 500 выстрелов в минуту. В единой маске с пушкой смонтирован 7,62-мм пулемет. Основное вооружение БМП стабилизировано в двух плоскостях. Горизонтальный привод наведения пушки- электрогидравлический, привод вертикального наведения – электрический. Угол наведения пушки в вертикальной плоскости от -10° до +60° позволяет вести из нее огонь по воздушным целям. С левой стороны башни имеются ПУ ПТУР «Toy» BGM-71 на две ракеты в бронированном контейнере, который в боевое положение (на уровень с прицелом в верхней части башни) переводится электрическим устройством. Дальность полета ПТУР – до 3750 м, а снаряд пушки позволяет пробить броню советской БМП-1 на дальности 2500 м.
Для управления оружием БМП М2 “Брэдли” у наводчика есть комбинированный прицел («день/ночь»), который дублирован аналогичным прицелом командира. Для стрельбы по воздушным целям служит внешний кольцевой прицел. Десант из шести человек размещается довольно необычно: два пехотинца сидят в средней части корпуса, за местом механика-водителя, два человека – в задней части у правого борта и два – у кормовой аппарели, через которую происходит высадка десанта. В крыше десантного отделения выполнен люк пирамидальной формы, откидывающийся назад, через который осуществляется перезаряжание ПТУР. Вызывают интерес в машине стрелковые установки для каждого члена десанта – они представляют собой несъемные 5,56-мм автоматы М231 FPW (на основе автоматической винтовки М16А1 с боекомплектом 4200 патронов), закрепленные в шаровых установках. Для прицеливания используются призменные блоки, установленные над каждым местом десантника. Корпус и башня БМП сварены из листов брони алюминиевого сплава с добавлением марганца, хрома и цинка. Это позволяет снизить вес машины при довольно хорошей защищенности. Впереди и по бортам корпуса -комбинированное разнесенное бронирование «стальной лист – алюминиевая броня» с заполнением пространства между ними полиуретановой пеной. Днище машины усилено стальным листом, предохраняющим от взрыва мин. БМП способна преодолевать водные преграды за счет перематывания гусениц.
БРМ М3 «Брэдли»
БРМ М3 «Брэдли» внешне мало отличается от БМП М2, преимущественно отсутствием амбразур для ведения огня и наличием дополнительных систем. Увеличен боекомплект основного вооружения (до 1500 снарядов, 4300 патронов, 10 ракет), убрано противоминное усиление днища. В десантном отделении размещаются в этот раз 2 наблюдателя, 10 ПТУР и мотоцикл. БРМ оснащена портативной РЛС разведки наземных целей AN/PRS-15, а также приборами ночного видения.
В целом БМП М2 и БРМ М3 получились довольно тяжелыми, в результате чего ограничены их возможности по преодолению водных преград вплавь (при волнении воды необходимо разворачивать индивидуальное плавсредство), а перевозка машин возможна только тяжелыми транспортными самолетами. Тем не менее для армии США фирмой FMC было изготовлено более 5000 «Брэдли». Стоимость этой БМП в 10 раз превысила стоимость бронетранспортера М113, в итоге зарубежных покупателей на эту БМП не нашлось.

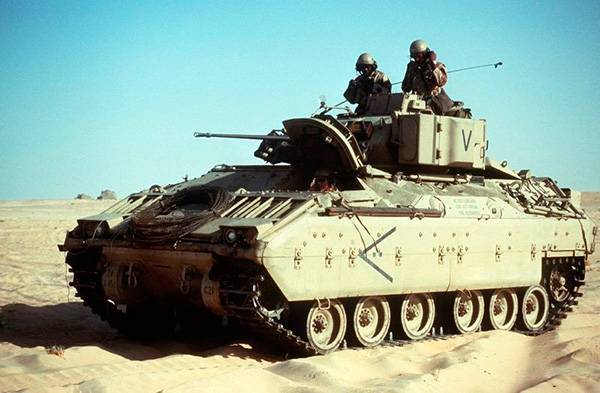

Фото БМП M2 Брэдли
Подбитый из РПГ В Ираке БМП М2 “Брэдли”
Горящий БМП М2 “Брэдли”
Похожее
БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня
БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня
БМП-2 ТТХ, Видео, Фото, Скорость, Броня
БТР-80 ТТХ, Видео, Фото, Скорость, Броня
БМП-1 ТТХ, Видео, Фото, Скорость, Броня
БМПТ “Терминатор” ТТХ, Видео, Фото, Скорость, Броня
Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня
БМД-1 Двигатель. Вес. Размеры. Вооружение
БМП-3 ТТХ, Видео, Фото, Скорость, Броня
Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото
БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня
БТР-82А ТТХ, Видео, Фото, Скорость, Броня
БМД-4М “Бахча-У” ТТХ, Видео, Фото, Скорость, Броня
БТР-40 ТТХ, Видео, Фото, Скорость, Броня
БТР-60 ТТХ, Видео, Фото, Скорость, Броня
БМД-2 Двигатель. Вес. Размеры. Вооружение
БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня
Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня
БТР-152 ТТХ, Видео, Фото, Скорость, Броня
БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня
БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото
БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня
Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото
КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня
БТР-50 ТТХ. Видео. Фото. Скорость. Броня
Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня
ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты
Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры
Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня
Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость
БРДМ-3 – бронированная разведывательно-дозорная машина
Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня
БМД-3 ТТХ, Видео, Фото, Скорость, Броня
15Ц56М «Тайфун-М» противодиверсионная машина
БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня
БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня
БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня
Р-149БМР «Кушетка-Б» – командно-штабная машина
Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня
Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня
Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня
БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня
Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня
БМО-Т – тяжелая машина огнеметчиков
Тягач ВТ-55А ТТХ, Фото, Скорость, Броня
УРАЛ-532362 “Лавина-Ураган” – водометный спецавтомобиль
Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня
Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня
РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ
БРЭМ-К – бронированная ремонтно-эвакуационная машина
БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина
Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость
БММ-Д «Травматизм» бронированная медицинская машина ВДВ
БММ-80 «Симфония» бронированная медицинская машина
СПМ – специальная гусеничная пожарная машина
УР-07М «Пересортировка» установка разминирования
АЗМ – аэротранспортабельная землеройная машина
БТР Намер ТТХ, Видео, Фото, Скорость, Броня
КДХР-1Н «Даль» – комплекс дистанционной химической разведки
БРЭМ-80У – ремонтно-эвакуационная машина
РМ-Г «Десна» – ремонтная гусеничная машина
“Мгебров-Рено” – бронеавтомобиль царской армии
Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня
Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня
You have no rights to post comments
Попытка номер три
БМП М2 Bradley более 30 лет стоит на вооружении армии США. За это время машина претерпела ряд модернизаций. В частности, выпущены модификации M2A3/M3A3 2000 года, где все системы были заменены на цифровые и получили активное применение различные системы обнаружения, целеуказания и навигации.
Для выпуска новых боевых машин в 2003 году при поддержке агентства DARPA была принята программа Future Combat Systems (FCS), однако в 2009 году она была закрыта. Попыткой перезапуска FCS стала программа Ground Combat Vehicle, которая впоследствии также была свёрнута. В результате армии США пришлось ограничится модернизацией старых видов техники.
В 2017 году на выставке AUSA 2017 была представлена очередная модификация БПМ — M2 Bradley SHORAD.
Система ПВО обновлённой бронемашины оснащена сразу тремя типами вооружений, обеспечивающими комплексную защиту от угроз с воздуха. В боевом модуле установлена система постановки радиоэлектронных помех, комплект управляемых ракет и 30-миллиметровая пушка со снарядами воздушного подрыва.
Однако ресурс дальнейших улучшений M2 Bradley практически исчерпан. Поэтому с 2017 года была запущена программа Next Generation Combat Vehicle (NGCV) по созданию новых лёгких бронированных боевых машин. Начальный бюджет — $237 млн, исполнитель — Roush Corporation.
В 2022 году должны быть представлены первые два прототипа боевых машин.
Программа NGCV рассчитана на срок до 2035 года. К этому времени исполнится 54 года с тех пор, как M2 Bradley встала на вооружение армии США.
Тактико-технические характеристики БМП М2 Брэдли
Экипаж: 3 человекаДесант, чел.: 6 (M2, M2A1, M2A2); 7 (М2А3)Производитель: M2, M2A1 — FMC Corporation; M2A2, M2A3 — United Defense (ныне — BAE Systems Land & Armaments)Годы эксплуатации: с 1981 (M2); c 1987 (M2A1); c 2000 (M2A3)Количество выпущенных, шт.: 9 753
Вес БМП М2 Брэдли
– 22,797 тонн (M2); 22,798 (M2, M2A1); 27 (М2А2); 30 (М2А3)/34,250 (M2A3 SSS rev. D)
Размеры БМП М2 Брэдли
– Длина корпуса, мм: 6 452 (M2, M2A1); 6 550 (M2A2, M2A3)- Ширина корпуса, мм: 3 200 (M2, M2A1); 3 280 (M2A2, M2A3)- Высота, мм: 2 972- Клиренс, мм: 460/380 M2A2/A3
Броня БМП М2 Брэдли
– M2A1: «многослойная разнесённая броня»: стальные экраны + алюминиевая броня корпуса. Лоб защита от 25-мм APDS c Д 300 м; борт от 14,5-мм Б-32 с Д 300 м- Динамическая защита: На M2A2/A3
Вооружение БМП М2 Брэдли
– Калибр и марка пушки: 25-мм M242- Тип пушки: нарезная автоматическая- Длина ствола, калибров: 2 032 мм- Боекомплект пушки: 75 APFDS-T + 225 HEI-T первой очереди + 600 в БК башни- Дальность стрельбы, км: 2- Прицелы: дневной / пассивный ночной- Пулемёты: 1 × 7,62-мм M240С (2 200 патронов)- Другое вооружение: 2 × ПУ TOW
Двигатель БМП М2 Брэдли
– VTA-903T500- Мощность двигателя, л. с.: 500/600/660
Скорость БМП М2 Брэдли
– Скорость по шоссе, км/ч: 66 (M2, M2A1); 56 (M2A2, M2A3)- Скорость по пересечённой местности, км/ч: 7,2 на плаву (M2, M2A1); 6,4 (M2A2, M2A3)- Запас хода по шоссе, км: 480 (M2, M2A1); 400 (M2A2, M2A3)- Удельная мощность, л. с./т: 19,9
– Тип подвески: индивидуальная торсионная с гидравлическими амортизаторами- Удельное давление на грунт, кг/см²: 0,55 (M2, M2A1); 0,65 (M2A2); 0,66 (M2A3)
– Преодолеваемый подъём, град.: 30°- Преодолеваемая стенка, м: 0,91 (M2, M2A1): 0,76 (M2A2, M2A3)- Преодолеваемый ров, м: 2,50 (M2, M2A1): 2,10 (M2A2, M2A3)- Преодолеваемый брод, м: плавает
«Потрачено много денег, результатов нет»
Военный эксперт Виктор Мураховский в беседе с RT оценил перспективы реализации программы NGCV.
«Эта программа по разработке новых образцов лёгкой бронетехники (по российским меркам — средней) выглядит более реалистичной, чем предыдущие, когда американцы взялись за крайне рисковые и амбициозные проекты. Было потрачено много денег, результатов нет, пришлось опуститься с небес на землю. Однако программа долгая, до 2035 года, так что времени пройдёт ещё немало. Да и бюджет — $237 млн — по сравнению с общим оборонным бюджетом в $700 млрд выглядит несущественным», — сказал Мураховский.
Скромные ассигнования на программу по созданию нового американского БМП, по мнению эксперта, объясняются тем, что бронетехника не является ключевым видом техники в современной военной доктрине США.
«Американская доктрина воздушно-морских сражений является ключевой для всей военной стратегии США. В ней предусмотрено активное использование авиации, в том числе беспилотной, сил морской пехоты и флота. При этом сухопутные операции носят чисто экспедиционный характер, то есть им нужно найти и добить оставшиеся после бомбардировок авиации силы противника и занять ключевые позиции
Бронетехника в этой композиции занимает далеко не самое важное место. Поэтому и финансирование программ по модернизации бронетехники весьма скромное по сравнению с другими видами вооружений, что, конечно, вызывает определённые протесты со стороны командующих Сухопутными войсками США», — отметил Мураховский
По словам эксперта, США давно признали танки и тяжёлую бронетехнику «динозаврами», но потом, столкнувшись с реалиями войны, поняли, что совсем без бронетехники не обойтись.
«Американцами в принципе не рассматривается вариант ведения войны на суше с силами адекватного по мощи противника, это не закладывается при разработке машин. Новейшая российская бронетехника лучше американской по ряду показателей — это ни для кого не секрет — но им и не суждено встретиться на одном поле боя. А для тех задач, что стоят перед армией США сейчас, хватит и модернизированных Bradley и Abrams», — подвёл итог Мураховский.
«Мы наблюдаем» — в Кремле прокомментировали события в Киеве
В песках Ирака
M2 Bradley использовались в обеих иракских кампаниях США. В ходе операции «Буря в пустыне» было задействовано 2200 БМП.
БМП М2 Bradley и БРМ М3 Bradley первых модификаций оказались уязвимы для иракских РПГ-7 и ПТРК. Иракцами было уничтожено 20 машин и повреждено 12.
После завершения «Бури в пустыне» в 1991 году руководство США поручило главному контрольно-финансовому управлению провести анализ эффективности действий американского вооружения и военной техники в ходе этой операции.
В целом машина получила положительные отзывы. БМП уничтожили больше иракской бронетехники, чем танки Abrams. Хорошо зарекомендовала себя установленная на M2 Bradley 25-миллиметровая пушка, которая в основном использовалась для поражения находящейся в укрытиях живой силы противника, но были и случаи уничтожения танков. А вот штатный противотанковый ракетный комплекс (ПТРК) TOW получил нарекания из-за своей системы наведения: с момента запуска ракеты до поражения цели M2 Bradley должна оставаться неподвижной, что делало БМП уязвимой для ответного огня противника.
Замечания были сделаны и относительно системы оптики и лазерного дальномера. Из-за невозможности точно определить расстояние до цели, запуск ПТУР ТOW зачастую производился с большего расстояния, чем максимальная дальность полёта ракеты.
Частые случаи «дружественного огня» во время операции «Буря в пустыне» (в результате случайного попадания своих было уничтожено 17 машин M2 Bradley и повреждено три) вынудили американское руководство провести модернизацию систем навигации и опознавания цели.
