Основные моменты при монтаже Volcano
2. Файлы для скачивания по теме #Монтаж Volcano
- Инструкция (техпаспорт) для Volcano AC/EC: полное руководство по установке и монтажу, включая обвязку по воде (pdf, 2mB, rus)
- Электрические схемы для Volcano AC/EC, все возможные подключения: от простых до сложных, управление как одним тепловентилятором, так и управление нескольким тепловентиляторами одновременно (pdf, 2mB, rus)
3. Высота монтажа Volcano
Расстояние между тепловентиляторами (для равномерного распространения тёплого воздуха в помещении): — от 6 до 12 м для Volcano VR1, VR2, VR3 — от 3 до 7 м для Volcano VR Mini
4. Дальность воздушной струи Volcano
Уровень шума, создаваемого воздушным потоком, зависит от акустических особенностей помещения
Рабочее состояние, отопление – например, оборудование дополнительно работает как дестратификатор. Направление потока воздуха должно быть установлено так, чтобы в зоне нахождения людей не появлялись сквозняки. Поток воздуха не должен быть направлен на стены, колонны, стеллажи, рабочую технику, станки и т.д.
5. Как рассчитать количество тепловентиляторов Volcano
Как правильно подобрать воздушно отопительный агрегат Volcano?
Первый шаг: определение температуры внутреннего воздуха в помещении и расчёт тепловых потерь. Воздушное отопление принадлежит к числу наиболее динамичных методов обогрева помещений, благодаря возможности временного (напр. в ночное время суток) понижения температуры в отапливаемом помещении и быстрого его догрева перед началом использования. Это позволяет существенно уменьшить расход теплоты на отопление, но требует прибавления к расчётным теплопотерям в помещении соответствующего запаса тепловой мощности в воздушно-отопительных агрегатах для быстрого подогрева воздуха.
Второй шаг: определение мест для установки воздушно-отопительных агрегатов и необходимой дальности действия агрегата (максимальной длины потока нагретого воздуха), гарантирующей достижение соответствующих температур в необходимых зонах помещения
Следует при этом обращать внимание на ограничение допустимых значений скорости потока воздуха в зоне пребывания людей или в каких-либо других ответственных зонах, например — в зоне осуществления промышленных процессов
Третий шаг: получение информации о температурах теплоносителя, доступного на объекте.

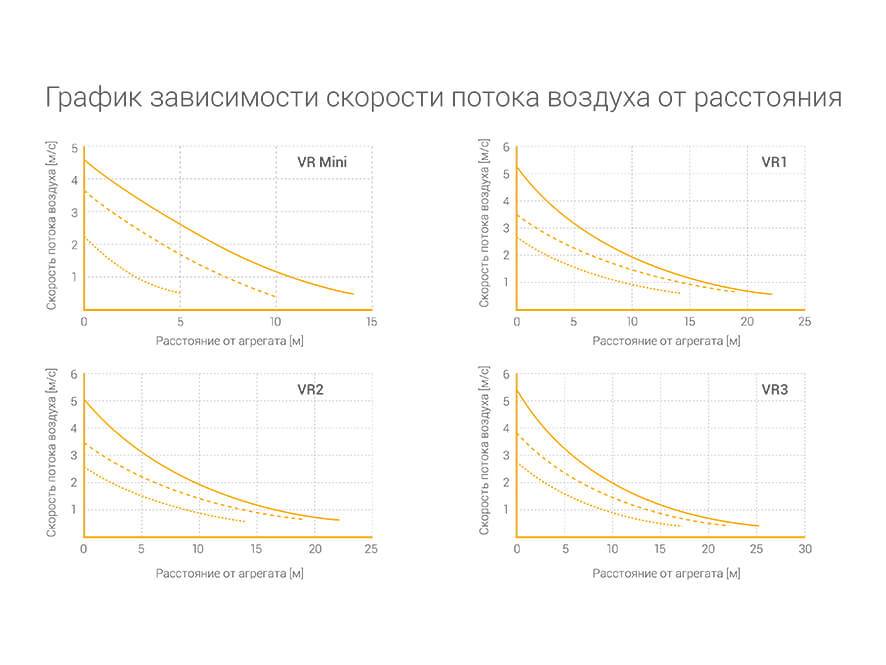

Четвертый шаг: при наличии всех вышеуказанных сведений, следует обратиться к каталогу VOLCANO и определить агрегаты, которые одновременно выполняют критерии требуемой дальности действия (максимальной длины потока нагретого воздуха) и требуемой тепловой мощности, с учетом возможности работы с разной производительностью (на первой, второй или третьей скорости вращения вентилятора). Для определения дальности действия агрегата выбранного типоразмера, лучше всего воспользоваться графиками зависимости скорости воздуха от расстояния.Кроме того, можно пользоваться приведенным, представляющим дальность действия аппарата при предельной скорости воздуха 0,5 м/с.
Еще один вариант: — быстрый расчет количества тепловентиляторов Volcano для помещения: чтобы облегчить себе работу, воспользуйтесь программой подбора .

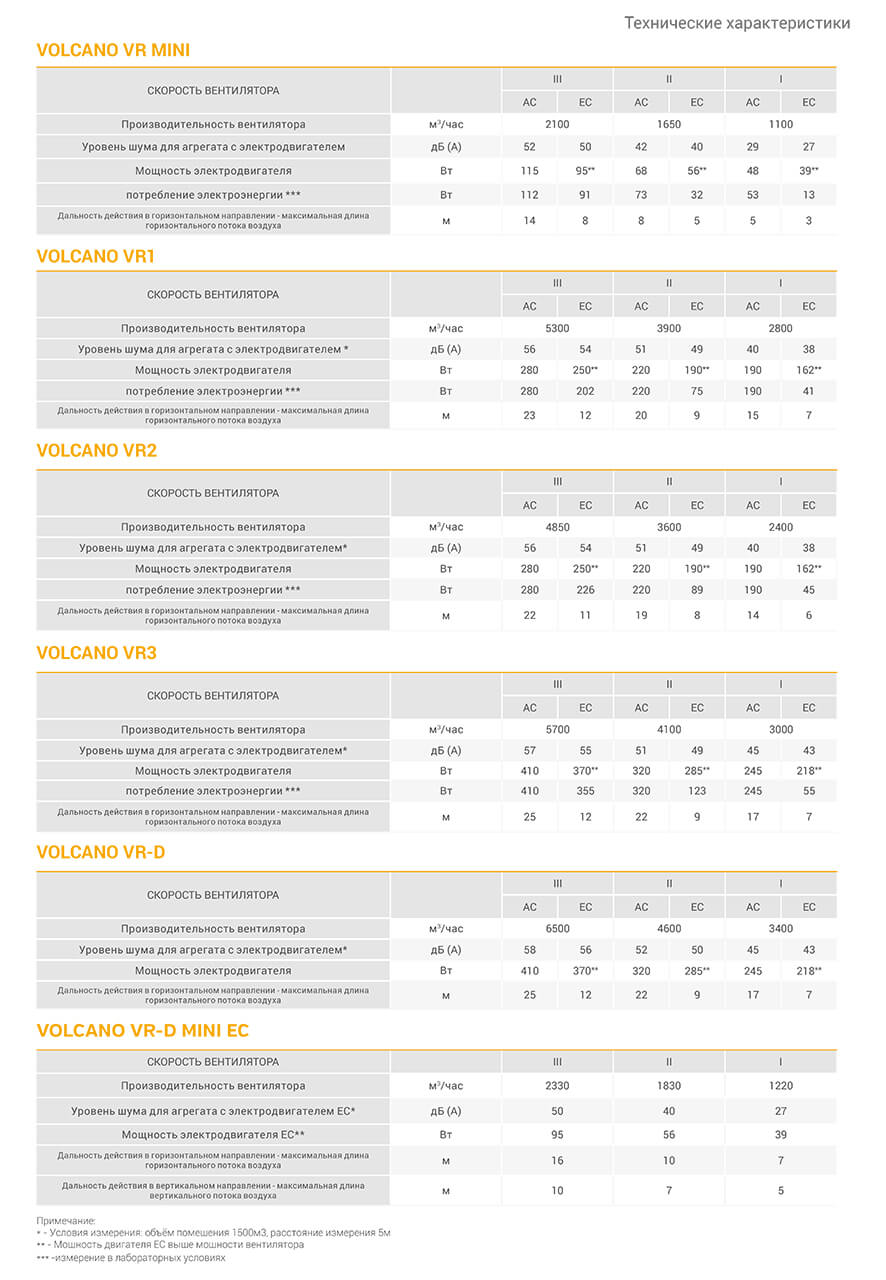

Тепловая мощность для каждой из скоростей агрегата и для разных температур теплоносителя определяется по таблицам:
Источник
Обзор
Компоненты системы шахты вулкана
Основная цель Volcano – предоставить вооруженным силам возможность быстро устанавливать большие минные поля в различных условиях. Вулканические минные поля идеально подходят для защиты флангов наступающих сил и для действий совместно с воздушными и наземными частями при защите флангов или прикрытием миссий.
Система состоит из дозатора M139, используемого для дозирования предварительно упакованных шахтных контейнеров, блока управления дозированием (DCU) и монтажного оборудования, и предназначена для установки на наземных или воздушных транспортных средствах с использованием тех же компонентов, за исключением монтажного оборудования, которое варьируется в зависимости от комплектации. Volcano разработан для установки и снятия с транспортных средств с минимальными затратами времени и труда. Система дозирования также разработана для простоты использования, так что обслуживается персоналом с минимальной подготовкой. Боеприпасы, используемые системой, основаны на модифицированной мине GATOR . Доступны как боевые, так и инертные (учебные) боеприпасы; живые канистры окрашены в зеленый цвет, а инертные – в синий.
При установке на самолетах система называется Air Volcano, а при установке на наземные транспортные средства – Ground Volcano . Принципы и процедуры установки минных полей «Вулкан» существенно различаются для систем доставки по воздуху и по земле; различия можно резюмировать следующим образом:
Воздушный вулкан
Air Volcano – самый быстрый способ установки крупных тактических минных полей. Хотя установка мин не так точна, как с наземными системами, минные поля Air Volcano могут быть размещены достаточно точно, чтобы избежать опасности, присущей минным полям, нанесенным артиллерией или реактивным самолетом. Воздушный вулкан – лучшая форма резерва препятствий, потому что минное поле можно установить за считанные минуты.
Минное поле «Воздушный вулкан» не следует планировать или размещать в районах, находящихся под наблюдением и огнем противника, поскольку вертолет-дозатор чрезвычайно уязвим для зенитного огня при полете с постоянной высотой, скоростью и траекторией полета, необходимыми для успешной установки минного поля. Требуется тесная координация между авиацией и наземными частями, чтобы гарантировать, что мины из-под вулканов устанавливаются точно и быстро.
Наземный вулкан
Ground Volcano предназначен для установки крупных минных заграждений в глубину и тактических минных заграждений, ориентированных на силы противника, для обеспечения маневренности и дружественного противотанкового огня. Он идеально подходит для использования в качестве резерва препятствий, когда силы противника достигают точки принятия решения, указывающей на будущее движение. Затем можно глубоко расставить препятствия на проходах, которые использует противник, оставляя другие пути открытыми для дружеского передвижения.
Ground Volcano обычно используется инженерными подразделениями. Установленные минные поля уязвимы для прямого и непрямого огня и должны быть защищены при приближении к передовой линии собственных войск (FLOT).
Монтаж тепловентилятора VTS Volcano
Перед началом любых монтажных, эксплуатационных или консервационных работ необходимо отключить питание и не допустить включения напряжения
ВНИМАНИЕ! Место монтажа должно быть подобрано с учётом возможного появления нагрузок и вибраций. Рекомендуем применение фильтров в гидравлической системе
Перед подключением подводящих трубопроводов (особенно подающих) к оборудованию рекомендуем очистить систему, спуская несколько литров воды. ВНИМАНИЕ! Несоблюдение при монтаже минимального расстояния 0,4м от стены или потолка может вызвать неправильную работу обогревателя, а также повышенный шум или повреждение вентилятора.
При настенном или потолочном монтаже рекомендуется учитывать:
Что на той стороне?
Есть ли аналоги в армиях стран НАТО? Длительный период системам дистанционного минирования в Альянсе не уделялось должного внимания. В основном на вооружении стояли самоходные и прицепные минные заградители. Это системы, способные, подобно отечественному универсальному минному заградителю УМЗ, устанавливать мины на незначительном расстоянии — от 30 до 100 метров. В США это «Вулкан» и GEMSS, в Германии — MiWS, в Великобритании — «Рейнджер». Это, что называется, классика, которая все менее востребована из-за уязвимости постановщиков при оперативном выполнении задачи.
В ряде армий используются артиллерийские системы, когда орудийный выстрел доставляет на участок местности кассетные заряды с минами. Речь, прежде всего, об американских системах ADAM и RAAMS.
Нет сомнений в том, что разработки по инженерным системам дистанционного минирования в странах НАТО будут активно проводиться и в дальнейшем
Тем более, минно-взрывным заграждениям при ведении боевых действий уделяется все большее внимание. Во всяком случае, при конкретных расчетах массированного применения на театре военных действий порядка 70 процентов мин предполагается устанавливать дистанционно
Пока же можно со всей определенностью констатировать, что с принятием на вооружение инженерной системы дистанционного минирования «Земледелие» Вооруженные силы России будут существенно превосходить потенциальных противников в этой компоненте.
К своему 75-летию НПО «Сплав» имени А.Н.Ганичева 24 июля открыл новый цех, где будут производить сборку корпусов боеприпасов, а также их элементов: механических частей, блоков системы управления, парашютных отсеков. Как для выпускаемых реактивных систем залпового огня, так и для инженерной системы дистанционного минирования «Земледелие».
Как отметил присутствовавший на торжественной церемонии генеральный директор госкорпорации «Ростех» Сергей Чемезов, для этой системы, как и для других новинок — «Торнадо-С» и ТОС-2, разработаны новые высокоэффективные «умные» боеприпасы, которые существенно повышают их возможности. В первую очередь, акцент делается на повышение точности и дальности стрельбы, эффективности поражения. Словом, после завершения испытаний и начала поставки «Земледелия» в войска за боекомплектом для этой системы дело тоже не станет.
Монтаж Volcano
Оборудование, приобретённое не у нас, а “ на стороне ”, не монтируется!
Консультации (устные и письменные – в любом виде!) по вопросам монтажа оборудования, ошибочно закупленного “ у других ОФИЦИАЛОВ ”, не осуществляются!
На всей территории Российской Федерации имеются объекты с установленными Volcano.
В некоторых регионах, на подключение тепловентиляторов и тепловых завес, закупленных у нас действует доп. скидка 5% на монтаж от подрядчиков (перечень уточняйте у Вашего менеджера).
Работы производятся опытными мастерами. Гарантия на выполненные работы не менее 1 года.
Примерная стоимость монтажа:

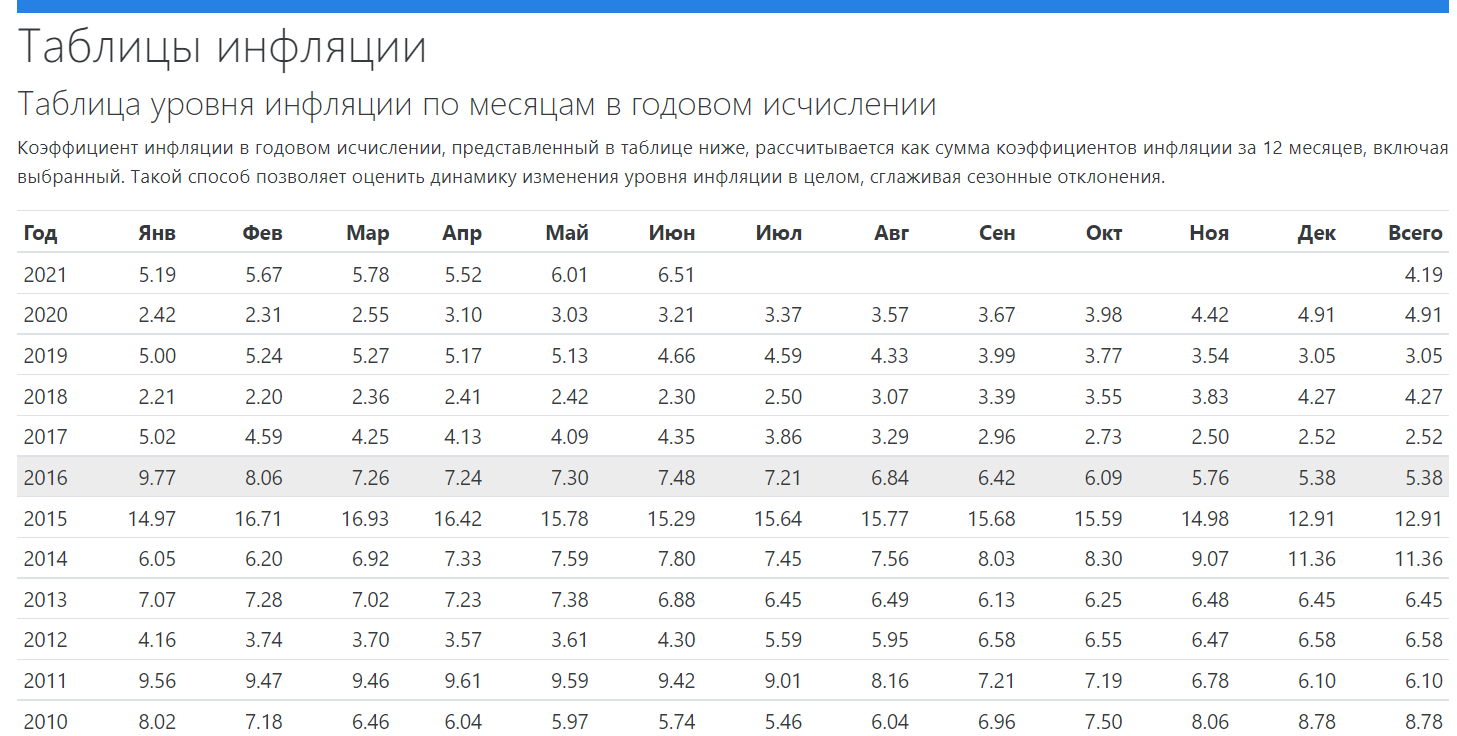

| 2012г | 2013 | 2014 | 2015 | 2016 | 2017 | 2018 | 2019 | 2020 | 2021 | |
| Наименование работ | стоимость, руб | 6,45% | 11,36% | 12,91% | 5,38% | 2,52% | 4,27% | 3,05% | 4,91% | 4,19% |
| Монтаж тепловентилятора с автоматикой, клапаном с сервоприводом, темостатом | 12300 | 13093,35 | 14580,75 | 16463,13 | 17348,85 | 17786,04 | 18545,5 | 19111,14 | 20049,5 | 20889,57 |
| Врезка в трубу ЦТП, 1 шт. | 550 | 585,475 | 651,985 | 736,156218 | 775,7614 | 795,3106 | 829,2704 | 854,5631 | 896,5222 | 934,0864 |
| Прокладка кабеля в гофре, 1м | 65 | 69,1925 | 77,05277 | 87,0002803 | 91,6809 | 93,99125 | 98,00468 | 100,9938 | 105,9526 | 110,392 |
| Прокладка лотка для п\п труб, 1 м | 750 | 798,375 | 889,0704 | 1003,84939 | 1057,856 | 1084,514 | 1130,823 | 1165,313 | 1222,53 | 1273,754 |
| Сварка, за 1 точку | 550 | 585,475 | 651,985 | 736,156218 | 775,7614 | 795,3106 | 829,2704 | 854,5631 | 896,5222 | 934,0864 |
| Пробивка отверстия, диам 40мм | 550 | 585,475 | 651,985 | 736,156218 | 775,7614 | 795,3106 | 829,2704 | 854,5631 | 896,5222 | 934,0864 |
| Прокладка труб 25, 1м | 250 | 266,125 | 296,3568 | 334,616463 | 352,6188 | 361,5048 | 376,9411 | 388,4378 | 407,5101 | 424,5847 |
| Прокладка труб 32, 1м | 290 | 308,705 | 343,7739 | 388,155097 | 409,0378 | 419,3456 | 437,2517 | 450,5878 | 472,7117 | 492,5183 |
| Прокладка труб 40, 1м | 340 | 361,93 | 403,0452 | 455,07839 | 479,5616 | 491,6466 | 512,6399 | 528,2754 | 554,2137 | 577,4353 |
| Прокладка труб 50, 1м | 630 | 670,635 | 746,8191 | 843,233486 | 888,5994 | 910,9922 | 949,8915 | 978,8632 | 1026,925 | 1069,954 |
| Прокладка труб 63 | 750 | 798,375 | 889,0704 | 1003,84939 | 1057,856 | 1084,514 | 1130,823 | 1165,313 | 1222,53 | 1273,754 |
| Прокладка труб 75, 1м | 900 | 958,05 | 1066,884 | 1204,61927 | 1269,428 | 1301,417 | 1356,988 | 1398,376 | 1467,036 | 1528,505 |
| комплект п\п уголков | 2400 | 2554,8 | 2845,025 | 3212,31804 | 3385,141 | 3470,446 | 3618,634 | 3729,003 | 3912,097 | 4076,014 |
