M1117 ASV self-protection
The M1117 has been carefully designed to offer superior protection to its crew. The hatch of the turret is kept flat, decreasing the ASV’s silhouette and thus providing the crew with greater protection. The crew can enjoy 360° security from small arms fire by an exterior modular appliqué and an interior spall liner.
“The M1117 vehicle has received more than 2,750 orders.”
The vehicle’s M36 E3 day / night sight and 360° vision blocks are known to provide outstanding lethality and protection on the non-linear battlefield.
The vehicle can also protect the inmates from anti-tank mine blasts or overhead attacks by shell fragments of artillery. As the armour is designed to bolt on, further protection can be added depending on the level of ballistic defence required.
The M1117 is provided with a central tyre inflation system. The ASV runs on specially designed flat tyres, which provide added essential mobility under fire. A gas particulate air filtration system provides additional protection to the vehicle against all threats, whether nuclear, biological or chemical.
Wheeled 4×4 Armored Security Vehicle – Textron – United States
Description
The ASV M1117 is a 4×4 wheeled security armored vehicle personnel carrier that offers significant crew protection through the employment of multiple layers of armor, defending against small arms fire, artillery projectile fragments, Improvised Explosive Devices (IEDs), and land mines. The ASV possesses superior mobility, agility, handling and ride quality through the utilization of a four-wheel independent suspension system. The ASV M1117 is designed and manufactured by the American Company Textron Marine & Land Systems. In June 2020, it was announced that Greece will receive 1,200 M1117 vehicles from the United States. On November 4, 2022, the United States announced funding to refurbish 250 M1117 Armored Security Vehicles that will be delivered to Ukraine. According to a video published on Social Network on December 7, 2022, the United States started the delivery of the M1117 vehicles to Ukraine by railway via Romania.
M1117 ASV main variants:
– ASV Command and control: use the same chassis that the basic version but without a turret.- ASV ICV: The infantry carrier vehicle, stretched chassis, crew 2 + 8 soldiers- ASV RSTA: Reconnaissance, Surveillance & Target Acquisition Scout Vehicle- ASV Recovery: no turret, recovery vehicle with boom- ASV Knight: Reconnaissance observation vehicle- AS Ambulance: Stretched chassis,
Technical Data
| Armament |
| The ASV’s M1117 Guardian firepower consists of a one-person, non-stabilized, turreted primary weapons station with a mounted 40mm automatic grenade launcher (MK19 MOD 3) and a .50-caliber machine gun (M2/M48). The turret traverses 360° and allows an elevation of 45°. The day/night target acquisition and fire control system allows the gunner to engage targets at the maximum effective ranges of both weapon systems. The vehicle also includes an M249 squad automatic weapon mount and an M257 multi-salvo smoke grenade system. |
 The one-man turret is armed with one 12.7mm heavy machine gun and one 40mm automatic grenade launcher |
| Design and protection |
| The ASV M1117 Guardian provides greater ballistic protection than any other wheeled vehicle of its size in the world. The external modular expandable armor system of ceramic composite material provides ballistic protection for the crew, ammunition, fuel tanks, and storage areas against 12.7mm armor-piercing ammunition. The ASV provides overhead protection against 60mm at 10 feet (3 meters) and 155mm ammunition at 50 feet (15 meters). It provides underbody protection against antipersonnel and antitank mines up to 12 pounds (5.4 kg) of TNT or equivalent explosives. This superior ballistic protection also includes a spall liner on the interior surfaces of the vehicle. The ASV M1117 can be also fitted with add-on armor. |
| Mobility |
| The ASV M1117 Guardian uses a 4×4 chassis. The vehicle is motorized with a Cummins 6CTA8.3, 260 hp/828 lb-ft engine, coupled to a transmission Allison MD3560 with 6 forward and 1 reverse speed. To maximize crew effectiveness, the ASV provides superior ride quality on highways and off-road terrain. The ASV travels at highway speeds over 97 km/h (60 mph) while offering excellent handling, ride quality and mobility, based upon independent suspension with an unmatched range of well over 440 miles on a basic load of fuel. Its off-road performance includes the capability to ford water depths of five feet, climb gradients of 60 percent, and overcome vertical obstacles two feet high. |
| Accessories |
| The ASV is transportable (roll-on/roll-off) by C-130 and larger aircraft, rail, highway, and marine transport modes. The ASV includes an organic winch capable of producing a minimum rated pull capacity of 15,000 lbs. (6,795 kg) to permit self-recovery and/or recovery of other systems as required. |
Specifications
| Armament | Armor |
| Automatic grenade launcher 40 mm caliber, one 7.62 machine gun, and one 12.7 mm machine gun | Protects against 360-degree small arms fire, anti-tank mines under any wheel, and artillery burst fragments overhead. |
| Country users | Weight |
| Afghanistan, Bulgaria, Canada, Colombia, Iraq, Kosovo, Greece, Ukraine, United States | 14,785 kg |
| Designer Country | Speed |
| United States | 97 km/h |
| Accessories | Range |
| Night/Day Sight view, personnel heater, and an air conditioner. In option: Add-on armor, ABS system, GPS, and individual or overpressure NBC protection system. | 710 km |
| Crew | Dimensions |
| 2 + 8 maximum | Length: 6.07 m; Width: 2.56 m; Height: 2.59 m |
Details View
 | |
Pictures – Video
Operators
- Afghanistan – 634 (55 more were ordered) 255 Mobile Strike Force Vehicles ordered for the ANA.
- Bulgaria – 17 (6 with the troops in Afghanistan). General Defence Staff of Bulgaria had put a requirement for an additional 30 units to the Parliament in 2008, only 10 were delivered in addition to 7 already present.
- Canada – 500 (a larger and heavier Canadian variant known as the Textron Tactical Armoured Patrol Vehicle).
- Colombia – 39, Used by the Army, it was expected to acquire of a batch of the same amount. These vehicles are the Infantry Carrier Vehicle version, purchased to supplement Colombia’s recently acquired fleet of BTR-80s, another 39 were expected to enter operational service in 2012. In August 2013, Textron was awarded a $31.6 million contract for 28 Commando APCs with remote turrets. Deliveries will begin in November 2013 and be completed by April 2014. On 4 April 2016, the United States Department of Defence made public that Colombia acquired 54 new M1117 APCs.
- Iraq – 264, (60 more were ordered in April 2016) used by Iraqi National Police units.
- United States Army – 2,900. The vehicle is primarily used by U.S. Army military police units.
Операторы[править]
Выберите страну или прокрутите колесико мыши
- Афганистан — 255 ASV в афганской армии на октябрь 2017 года.
- Болгария — 17 M1117 ASV, по состоянию на 2016 год.
- Ирак
- Иракский Курдистан — некоторое количество M1117 ASV, по состоянию на 2016 год.
- Исламское государство — некоторое количество M1117 ASV, по состоянию на 2016 год.
- Канада — 500 M1117 произведены канадской компанией Textron Tactical Armoured Patrol Vehicle.
- Колумбия — 38 M1117, по состоянию на 2016 год. В июле 2010 года фирмой “Текстрон” была завершена поставка 37 машин в варианте БТР и двух единиц в версии машины управления.
- Сербия (Косово) — 55 M1117 использовалось KSF.
- Сирия
- США — 1118, ещё 718 были произведены в 2008 году.
История [ править ]
Бронированные машины безопасности M1117 Национальной гвардии США в Форт-Стюарте, штат Джорджия, июнь 2010 года.
В 1980-х годах в военной доктрине США выделялись два различных типа оборудования. Танки и боевые машины пехоты предназначались для боя на передовой, а небронированные грузовые машины – для перевозки в тылу. В 1993 году военным пришлось сражаться через Могадишо на небронированных « Хаммерах» , что привело к разработке бронированных моделей. Многие генералы сомневались в преимуществах, но Корпус военной полиции, которому было поручено патрулировать «безопасный» тыл за линией фронта, настаивал на том, чтобы армия финансировала медленное, но стабильное производство пуленепробиваемого M1114 Humvee.
В 1999 году армия Соединенных Штатов начала закупать ограниченное количество M1117 (первоначально ASV-150) для Корпуса военной полиции. Этот специально построенный ASV был заимствован из предыдущего семейства ББМ Cadillac Gage Commando, которые использовались во Вьетнаме для обеспечения безопасности баз . ASV 150 является значительно усовершенствованной версией ранее Cadillac Gage 100/150, с улучшенной броневой защитой и лучшей маневренности за счет использования Timoney независимой системы подвески «s.
M1117 в Национальном учебном центре Форт-Ирвина
В ASV используется усовершенствованный модульный пакет расширяемой брони от IBD Deisenroth Engineering , состоящий из керамической композитной аппликации на внешней стороне и противоскользящей накладки на внутренней стороне. При цене 800 000 долларов каждая M1117 была значительно дороже, чем цена в 140000 долларов за M1114 и 220 000 долларов (2011 г.) за бронированный M1114. Они были испытаны в полевых условиях подразделениями МП в Косово, в основном, членами 709-го батальона МП . Программа была отменена в 2002 году из-за бюджетных приоритетов. Армия Соединенных Штатов считала, что существующие машины можно использовать без «неприемлемого уровня риска». Когда началась война в Иракеначалось в 2003 году, в эксплуатации находилось 49 ASV, и почти все они были закреплены за подразделениями MP. Первым подразделением МП, официально использовавшим их в зоне боевых действий, была 527-я рота МП и другие подразделения 720-го батальона МП . Однако начало событий в Ираке дало новую жизнь программе ASV, поскольку HMMWV оказались уязвимыми для атак и стали большим источником жертв. Бронированные HMMWV не были предназначены для использования в качестве бронированных автомобилей, подобных M1117, которые предназначены для защиты от попаданий стрелкового оружия, мин и ракет в передовых боевых частях. Солдаты, которые использовали их, и некоторые члены Конгресса, посещавшие Ирак, отдавали предпочтение им по сравнению с другими машинами с противоминной защитой.. По состоянию на середину 2007 года 1729 автомобилей были поставлены или по контракту, многие из которых были переданы не только членам парламента, но и многочисленным другим воинским подразделениям, включая Национальную полицию Ирака .
В ответ на насущные потребности армии США в середине 2000-х годов производство увеличилось с одной ASV каждые три недели до 56 машин в месяц. Завод, производящий автомобили, расположен в Новом Орлеане и сильно пострадал от урагана Катрина . С тех пор производственные мощности были перестроены и расширены до пяти зданий, а персонал увеличился более чем вдвое. Автомобиль представляет собой версию V-100 Cadillac Gage Commando 21-го века, которая использовалась военной полицией армии США во время войны во Вьетнаме , в обязанности которой часто входило вооруженное сопровождение колесных конвоев. ВВС США в Южном Вьетнаме использовали коммандос с открытым люком (без турели) для выполнения задач по обеспечению безопасности баз.
Вариант должен был быть оценен Корпусом морской пехоты США в рамках программы транспортных средств с защитой от мин и засад (MRAP). По состоянию на 18 мая 2007 года, после того, как представленная ими машина не прошла баллистические испытания на Абердинском полигоне, Textron получила сообщение о том, что они не будут получать дальнейшие заказы в рамках программы MRAP. Однако в начале 2008 года Textron получила контракт на строительство 329 ASV стоимостью 228 миллионов долларов. Они будут поставляться с новейшими комплектами защиты от фрагментации. Общее количество выпущенных и ожидающих передачи армии США составляет 2058 единиц.
M1117 armoured security vehicle variants
The M1117 has three primary variants: the infantry carrier vehicle, which holds two crew and eight passengers; a command and control vehicle, which carries two crew, four battle staff and a recovery vehicle; and the M1200 armoured knight vehicle for combat observation and lasing teams.
“The M1117 offers superior crew protection.”
The armoured knight is another variant provided with a sensor package, which locates and assigns targets for indirect fire and laser-guided weapons.
The M1117 has separate variants for the purpose of special missions, including reconnaissance surveillance and target acquisition (RSTA), and ambulance.
M1117 ASV orders and deliveries
The first M1117 ASV production contract for 94 vehicles was awarded to TM&L on 30 March 1999, by the US Army Tank-Automotive & Armaments Command (TACOM) in Warren, MI.
By January 2008, the US Army alone procured more than 1,270 M1117s from TM&L. Seven ASVs were delivered to the Ministry of Defence of Bulgaria in 2008, in fulfilment of a contract signed in January 2008, worth $10.2m.
In August 2010, Textron Systems received an order from the US Army to supply 52 M1117 ASVs and 21 M1200 Armoured Knights. In April 2011, US Army TACOM placed a $64.3m firm-fixed-price contract for 37 M1117 ASVs and 51 M1200 Armoured Knight vehicles.
By April 2011, the US Army received a total of 2,777 ASVs and 314 Armoured Knight vehicles under the ASV programme.
ARMOR
The ASV provides greater ballistic protection than any other wheeled vehicle of its size in the world.
The external modular expandable armor system of ceramic composite material provides ballistic protection for the crew, ammunition, fuel tanks, and storage areas against 12.7mm armor-piercing ammunition.
The ASV provides overhead protection against 60mm at 10 feet (3 meters) and 155mm ammunition at 50 feet (15 meters).
It provides under body protection against antipersonnel and antitank mines up to 12 pounds (5.4 kg) TNT or equivalent explosive.
This superior ballistic protection also includes a spall liner on the interior surfaces of the vehicle.
The ASV Frag Kits 1 and 2 will be applied to M1117’s deployed in support of Operation Iraqi Freedom and Operation Enduring Freedom.
ASV Frag Kit 1 applies enhanced armor protection for the underbody, side wheel well and the edge of the wheel well.
ASV Frag Kit 2 applies enhanced armor protection around the fuel tank, side doors and side armor package.
The kits are designed to enhance survivability of the ASV crew from injuries and fatalities.
The Frag Kits were developed in response to Theater incidents and Army characterization testing.
The kits are undergoing ballistic and automotive testing in support of Safety Confirmation.
Following successful testing, the system will be incorporated into new vehicle production.
Retrofit kits for vehicles produced prior to that point will be up-graded with this solution.
Total U.S. Army Fiscal Year 2008 requirement is 850 Frag Kit 1 and 850 Frag Kit 2 systems.
В культуре[править]
Бронетехника США
Лёгкие танки:
Skeleton Tank • M1917 • M1917A1 • M1918 • Ford Mark I • Ford Mark II
Тяжёлые танки:
Holt Gas-Electric Tank • Steam Tank Tracked • Mark VIII
Бронеавтомобили:
Dayton • Davidson-Cadillac • M1 • T7
Бронетракторы:
Killen-Strait
Легковые автомобили:
Ford Model T • Dodge M1918
Грузовые автомобили:
Ford AA • Chevrolet Master Trado • Coleman C25 • Coleman T1 • Coleman FBD • Coleman DW6 • Ricker • Spruce log truck • Dart BB • Dart E • Dart L • Liberty CC4 • Ford Model T Ambulance • Mack AC • Jeffery Quad Lorry • FWD Model B • FWD SU-COE
Тракторы:
J Tractor • 5-ton Artillery Tractor • Holt 15-ton
Лёгкие танки:
T1 Cunningham • Combat Car T1 • T2 • Combat Car T4 • T6 • Combat Car M1 • M2 • M2A1 • M2A2 • M1931 • M3A3 Stuart V • M5 Stuart • M22 Locust • T9 • T10 • T24 • M24 Chaffee
Средние танки:
M1921 • M1922 • T1 Medium • T2 Medium • M1919 • M1928 • T3 Medium • M1 Medium • T5 Medium • M2 • M3 Lee • M3 Grant • M4 Sherman • M7 • MTLS-1G14 • T20
Тяжёлые танки:
T14 • Mormon-Herrington T15 • T1 Heavy • M6 • M6A2E1 • T28 Concept • T28 Prototype • T29 • T30 • T32 • T34 • M26 Pershing • T26E1-1 Super Pershing • M26E4 Super Pershing • Pawlack
Сверхтяжёлые танки:
LEC • Танк Гейтхауса
Истребители танков:
GMC M3 • T24 • GMC M9 • GMC M5 • M6 Fargo • T48 • T53 • M10 Wolverine • M36 Slugger • T78 • T25 AT • T25/2 • M18 Hellcat • T28
Самоходные гаубицы:
T1 • T3 • T18 • T19 • T30 • HMC T41 • M7 Priest • M8 Scott • M12 • T82 • M37 • M40 • M41 Gorilla • M43 • T84 • T92 • HMC T93 • T94
Самоходные миномёты:
MC M4 • MC M21 • T21
Реактивные системы залпового огня:
T34 Calliope
Зенитные самоходные установки:
MGMC M13 • MGMC M14 • MGMC M15 • M16 • MGMC M17 • T10 • MGMC M19 • T77
Бронеавтомобили:
T12 Scout Car • DHT-5 • T13 • T17 Deerhound • M6 Staghound • M8 Greyhound • T18 Boarhound • T27 • M38 Wolfhound
Бронетранспортёры:
M3 Scout Car • M2 • M3 • M5 • M9 • LVT • M39
Внедорожники:
Dodge WC-52
Грузовые автомобили:
Autocar U • Brockway B666 • Brockway C666 • Chevrolet G506
БРЭМ:
М32 ARRV • BARV • T6
КШМ:
M20
Лёгкие танки:
Chrysler LVT • FMC LVT • M41 Walker Bulldog • T71 DA • T71 CMCD • T92 • T49 • M551 Sheridan • ELKE • M8 AGS • VFM5 • Stingray • HSTV-L
Средние танки:
M46 Patton • T42 • M47 Patton II • T69 • M48 Patton III • T54 • Chrysler FTT • M-I-Yoh • M-II-Yoh • M-III-Yoh • M-IV-Yoh • M-V-Yoh • M-VI-Yoh • M-VII-Yoh • TL-1 LPC • TL-2 LPC • TL-7 • R32 • Chrysler TV-8 • Astron Rex • Astron Rex 105
Тяжёлые танки:
Chrysler K • AE Phase I • AE Phase II • T77 • T43 • T43E1 • T43E2 • T110E3 • T110E4 • T110E5 • TS-54 • Hunter • T57 • M103 • Concept 1 • Concept 1A • Concept 1B • TV-1
Основные боевые танки:
FMBT • T95 • T96 • M60 • MBT-70 • AMBT • MCS • XM803 • M1 Abrams
Огнемётные танки:
M67 • M132 Zippo
Истребители танков:
T95 • M56 • AT-3 • TS-5 • M50 Ontos
Самоходные гаубицы:
M44 • M52 • M53 • M55 • T162 • M107 • M108 • M109 • M110 • Concept No. 11 • NLOS-C • XM62 • XM104 • XM138 • XM2001 Crusader
Самоходные миномёты:
M84 • M106 • M125 • M1064 • M1129
Зенитные самоходные установки:
T100 • M42 • T249 • M163 • XM166 • M247 Sergeant York
Зенитные ракетные комплексы:
Defender II • Avenger
Реактивные системы залпового огня:
M270 MLRS • HIMARS
Боевые машины пехоты:
XM701 • AIFV • XM723 • M2 Bradley • M3 Bradley • LAV-25 • GCV
Боевые разведывательные машины:
AHED • ARV-A-L • ARV-R • M114 • Линкс • XM800T • XM800W • XM808 Twister • Коммандо Скаут • Крашэр • M-ATV
Бронетранспортёры:
M44 • M75 • M59 • M113 • Кадиллак Коммандо • M1117 • Cougar • Stryker • Mule-T • International MaxxPro • Чита • Кайман • Булл • Гризли
Десантные бронетранспортёры:
LVTP5 • AAV7 • FV
Самодвижущиеся орудия:
XM124E2 • M2A2 Terra-Star
Инженерные машины:
M728 • Buffalo MPV • MULE-C • M74 • M51 • M578 • M88
Дистанционно управляемые боевые машины:
ARV-A • ARV-H • TUGV Gladiator • Black Knight • XM1219
Самоходные лазерные комплексы:
Laser Avenger
Грузовые автомобили:
AM General M35 • AM General M54 • AM General M809 • AM General M915 • AM General M916 • AM General M920 • AM General M939 • BMA M939 • HML • M520 Goer • XM554 • Chevrolet CUCV • Coleman CF-55AF
Другие машины:
Quadruped Transporter • M901 ITV • CAT/LCV
Основные боевые танки:
M1A2 Abrams • M1A3 Abrams • AbramsX
Самоходные гаубицы:
M109A6 • M109A7 • XM2001 Crusader
Самоходные миномёты:
Dragon Fire
Зенитные самоходные установки:
Centurion C-RAM
Зенитные ракетные комплексы:
THAAD
Реактивные системы залпового огня:
HIMARS
Боевые машины пехоты:
M2A3 Bradley • M3A3 Bradley • ACV
Боевые разведывательные машины:
LAV-25A3
Бронетранспортёры:
M1117 ASV • Stryker
Десантные бронетранспортёры:
AAV SU
MRAP:
Cougar • JLTV • Oshkosh M-ATV • Buffalo • BAE Caiman • International MaxxPro
Бронеавтомобили:
RG-31 • RG-33
Инженерные машины:
M1150 ABV • Oshkosh P-19R ARFF • M1074 JABS
Багги:
DPV • FAV
Военные автомобили:
M1161 Growler • MRZR
Грузовые автомобили:
FMTV • MTVR • LVSR
Курсивом отмечены нереализованные проекты и вымышленные танки.
История
Национальная гвардия армии США M1117 Бронированные машины безопасности на Форт Стюарт, Джорджия в июне 2010 г.
В 1980-х годах в военной доктрине США выделялись два различных типа оборудования. Танки и боевые машины пехоты предназначались для боя на передовой, а небронированные грузовые автомобили – для перевозки в тылу. В 1993 году военным пришлось бороться через Могадишо в небронированном Хаммеры, что привело к разработке бронированных моделей. Многие генералы сомневались в преимуществах, но Корпус военной полиции, которому было поручено патрулировать «безопасный» тыл за линией фронта, настаивал на том, чтобы армия финансировала медленное, но стабильное производство пуленепробиваемого M1114 Humvee.
В 1999 г. Армия США начал закупку ограниченного количества M1117 (первоначально ASV-150) для Корпуса военной полиции. Этот специально созданный ASV был создан на основе Кадиллак Гейдж предыдущий Коммандос семья AFV который использовался в Вьетнам для безопасности баз. ASV 150 – это значительно улучшенная версия более раннего Cadillac Gage 100/150, с улучшенной броневой защитой и лучшей маневренностью благодаря использованию Тимони независимая система подвески.
M1117 на Национальный учебный центр Форт Ирвин
ASV использует усовершенствованный модульный пакет расширяемой брони от IBD Deisenroth Engineering, состоящий из керамической композитной аппликации на внешней стороне и откольной накладки на внутренней стороне. При цене 800 000 долларов каждая M1117 была значительно дороже, чем цена в 140000 долларов за M1114 и 220 000 долларов (2011 г.) за бронированный M1114. Они были испытаны в полевых условиях подразделениями МП в Косово, в основном членами 709-й батальон МП. Программа была отменена в 2002 году из-за бюджетных приоритетов. Армия Соединенных Штатов считала, что существующие машины можно использовать без «неприемлемого уровня риска». Когда Война в Ираке началось в 2003 году, в эксплуатации находилось 49 ASV, и почти все они были закреплены за подразделениями MP. Первым подразделением МП, официально использовавшим их в зоне боевых действий, была 527-я рота МП и другие подразделения. 720-й батальон МП. Однако дали новую жизнь программе ASV, поскольку HMMWV оказались уязвимыми для атак и стали большим источником жертв. Бронированные HMMWV не были предназначены для использования в качестве бронированных автомобилей, подобных M1117, которые предназначены для защиты от попаданий стрелкового оружия, мин и ракет в передовых боевых частях. Солдаты, которые их использовали, и некоторые члены Конгресс посещение Ирака благоприятствовало им другая противоминная техника. По состоянию на середину 2007 года 1729 автомобилей были поставлены или по контракту, многие из которых были переданы не только депутатам, но и множеству других воинских частей, включая Иракская национальная полиция.
В ответ на насущные потребности армии США в середине 2000-х годов производство увеличилось с одной ASV каждые три недели до 56 машин в месяц. Завод по производству автомобилей расположен в г. Жители Нового Орлеана и был сильно поврежден ураган Катрина. С тех пор производственные мощности были перестроены и расширены до пяти зданий, а персонал увеличился более чем вдвое. Автомобиль представляет собой версию V-100 21 века. Кадиллак Гейдж Коммандос который использовался военной полицией армии США во время войны во Вьетнаме, в обязанности которых часто входило вооруженное сопровождение колесных конвоев. ВВС США в Южном Вьетнаме использовали открытый люк (без башни) Коммандос для базовых миссий по обеспечению безопасности.
Вариант должен был быть оценен Корпус морской пехоты США как часть Противоминная защита от засады (MRAP) автомобильная программа. По состоянию на 18 мая 2007 года, после того, как представленная ими машина не прошла баллистические испытания на Абердинском полигоне, Textron получила сообщение о том, что они не будут получать дальнейшие заказы в рамках программы MRAP. Однако в начале 2008 года Textron получила контракт на постройку 329 ASV стоимостью 228 миллионов долларов. Они будут поставляться с новейшими комплектами защиты от фрагментации. Общее количество выпущенных и ожидающих поставки в армию ПБА составляет 2058 единиц.
Design

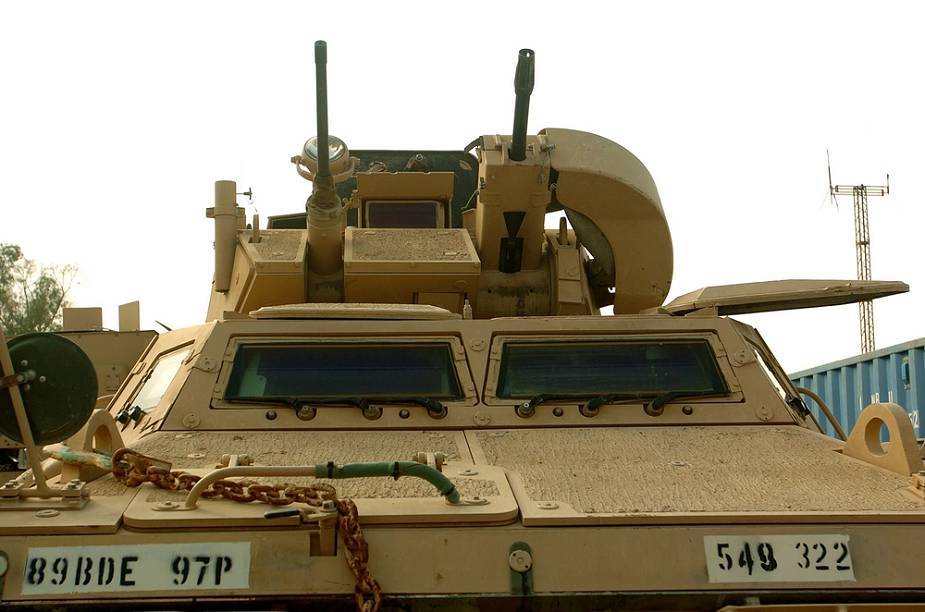

The turret has a .50 caliber machine gun (left) and Mk 19 grenade launcher (right)
At about 15 tons, the M1117 is lighter than the 20 ton Stryker ICV or 25 ton M2 Bradley armored vehicle. It can reach a speed of 20 miles per hour in 7 seconds. It is only 7 feet 9+1⁄2 inches (2.375 meters) wide, compared to 11 feet 9+1⁄2 inches (3.594 meters) for a Bradley. Buttoned up, the crew has 360° visibility. In size and capability, it fits between the Humvee and the $5 million Stryker. The crew compartment is fully air-conditioned.
Survivability
The ASV uses an advanced modular expandable armor package from IBD Deisenroth Engineering, consisting of ceramic composite applique on the exterior and spall liner on the interior. The Guardian’s armor is designed to defeat small arms fire, mines and Improvised Explosive Devices (IEDs). The armor is angled presenting no vertical surfaces, deflecting many rocket-propelled grenade (RPG) hits. If an RPG does hit the vehicle directly, it can still function, although crew survivability varies depending on the location at which the RPG hits. Angled armor is more resistant to attack than vertical armor due to the shape of the V-shape hulls deflecting explosive forces, as opposed to a single-plane hull which takes the entire force impact.
ASVs in Iraq and Afghanistan have withstood several IED attacks, some vehicles multiple times. One ASV returned 28 miles (45 km) after an IED destroyed all four tires.[citation needed] As for chemical and biological attacks, the ASV’s gas particulate air filtration system was designed to provide additional protection, but is currently not in service due to lack of crew masks for the system. The ASV has experienced several rollover incidents. Soldiers have a higher survivability rate when rolling over, as the turret is fully enclosed protecting the gunner from ejection. However, there have been at least two incidents of rollovers that resulted in the deaths of two soldiers when the turret broke away from the vehicle. Since the incidents, Textron has started adding 15 additional bolts to the vehicle turret.
Mobility
A M1117 navigates through an obstacle at a rough terrain driving course
The typical mission profile of an ASV involves 50% travel primary roads, 30% travel on secondary roads, and 20% cross-country travel. It uses a model MD3560 Allison Transmission. Front and rear independent suspension provides smooth highway speeds of up to 70 mph (110 km/h), while it is capable of fording 5-foot (1.5 m) depths of water, climbing gradients of 60%, negotiating 30% side slope, and overcoming obstacles of five feet. Its turning radius is 27.5-foot (8.4 m), and it has 18-inch (46 cm) ground clearance.
Six ASVs can be carried on a single Boeing C-17 Globemaster III airlift aircraft, fully loaded and ready to roll off. Also, the Sikorsky CH-53E Super Stallion helicopter is able to carry one ASV.[citation needed]
The M1117 can ford water up to 5 feet deep.
UP-GUN WEAPONS STATION, UP-GUNNED WEAPONS STATION, UGWS, 40/50 TURRET
The ASV’s firepower consists of a one-person, non-stabilized, turreted primary weapons station with a mounted 40mm automatic grenade launcher (MK19 MOD 3) and .50-caliber machine gun (M2/M48).
The turret traverses 360° and allows for elevation of 45°.
The day/night target acquisition and fire control system allows the gunner to engage targets at the maximum effective ranges of both weapon systems.
The ammunition ready racks hold 96 rounds of 40mm ammunition and 200 rounds of .50-caliber ammunition.
The vehicle also includes a M249 squad automatic weapon mount and M257 multi-salvo smoke grenade system.
The M36 sight provides the gunner with a 7-power sight with a reticle calibrated for both weapons to include right hand drift of the 40mm grenade downrange.
The sight is laser protected but there is no laser range finder in this turret.
A properly bore sighted UGWS in the hands of a trained gunner can provide first round hits on targets within maximum effective range.
However, the sight does not take into account dynamic cant of the vehicle.
That is the off level attitude of the vehicle that may arise from being on a front, rear, or side slope.
This is when the art of gunnery is required to manipulate the weapons on target using intuitive adjustment of the reticle in relation to the target.
METT-TC (mission, enemy, time, terrain and weather, troops and support available, civil considerations) determines which weapon system is primary.
For example, during urban operations, the M2 is most often the primary weapon enabling the crew to engage point targets in a congested area.
Gunners must be mindful of collateral damage to civilian infrastructure and personnel.
During Operation Iraqi Freedom most engagements were initiated by the gunner.
The gunner would automatically return fire.
In the event the target was identified by a team leader, the gunner would move onto target and engage unless told to hold.
M2HB/M48 .50 Caliber Machine Gun.
The ASV normally fires armor piercing ammunition at a maximum effective range of 1,830 meters and a maximum range of 6,800 meters.
The M2/M48 is not effective against tanks or the frontal armor of the BMP infantry combat vehicle.
The M2/M48 is the weapon of choice for immediate suppression of ATGM launchers because of its fast time of flight and high rate of fire when compared to the MK19.
The M2/M48 can also be used to range targets for the MK19.
This is extremely effective in marking and suppressing the target and passing the correct range to the rest of the section for killing the target with their MK19s.
The M2/M48 can be used to engage low flying aircraft and helicopters, particularly when several vehicles are firing at the aircraft at the same time.
It is difficult to track and hit aerial targets; therefore, a volume of fire should be established in front of the aircraft, forcing the aircraft to fly through the rounds.
MK19 MOD 3 Grenade Machine Gun.
The MK19 is an area weapon principally designed to destroy infantry, materiel, and lightly armored vehicles.
The ASV mounted MK19 normally fires the high explosive/dual purpose (HE/DP) ammunition which provides excellent fragmentation and blast effect against infantry (up to 15 meter effective casualty radius (ECR), while possessing a shaped charge capable of penetrating 2 inches of rolled, hardened armor.
The MK19 is an automatic grenade launcher, and therefore, has a relatively high angle of fire when compared to the M2/M48.
The ballistic qualities of the MK19 can be characterized as relatively flat out to 1,000 meters with plunging characteristics past 1,000 meters to its maximum range of 2,200 meters.
The 40mm HE/DP round can penetrate the armor of most infantry fighting vehicles.
Despite the degree of adjustment at longer ranges and long time of flight, the MK19 is the ASV’s weapon of choice for the frontal engagement of BTR-type and BMP-type armored vehicles at ranges up to 1,000 meters.
The MK19, fired off an ASV, can be massed to engage tanks with high angle plunging fires at ranges exceeding 1,000 meters in order to achieve penetrations of the turret or engine compartment roof.
Under extreme circumstances, the MK19 may be effective against the rear armor of older tanks.
Under no circumstances should the ASV be employed as an anti-tank weapon (except in its own defense).
Most units operating in Iraq indicated that a full belt of 40mm HE/DP was too heavy.
Using 75 rounds worked more smoothly for the overall operation of the weapon system.

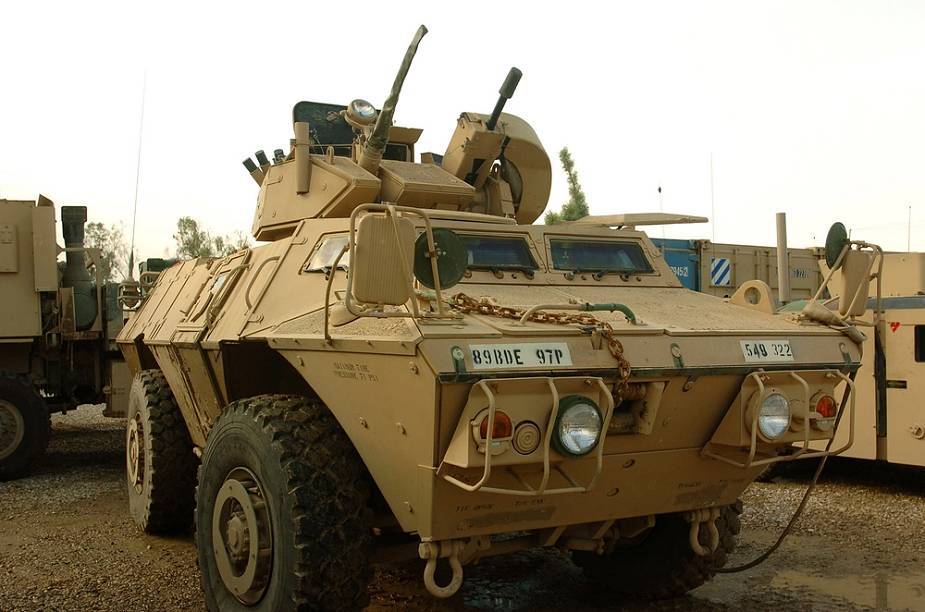

M1117 armoured security vehicle variants
The M1117 has three primary variants: the infantry carrier vehicle, which holds two crew and eight passengers; a command and control vehicle, which carries two crew, four battle staff and a recovery vehicle; and the M1200 armoured knight vehicle for combat observation and lasing teams.
“The M1117 offers superior crew protection.”
The armoured knight is another variant provided with a sensor package, which locates and assigns targets for indirect fire and laser-guided weapons.
The M1117 has separate variants for the purpose of special missions, including reconnaissance surveillance and target acquisition (RSTA), and ambulance.
