Первый блин оказался не комом – советский легкий плавающий танк ПТ-76Б

Описание конструкции[править]

Вооружениеправить

Боеприпасы пушки Д-56Т
Марка выстрела Тип снаряда Марка снаряда Масса выстрела, кг Масса снаряда, кг Масса ВВ, г Марка взрывателя Дульная скорость, м/с Дальность прямого выстрела по цели высотой 2 м Год принятия на вооружение
Бронебойные снаряды
УБР-354 бронебойный остроголовый с баллистическим наконечником, трассирующий БР-354 МД-10 655 780
УБР-354А бронебойный тупоголовый с локализаторами и баллистическим наконечником, трассирующий БР-350А 9,12 6,30 155 МД-7 662 780
УБР-354Б бронебойный тупоголовый с баллистическим наконечником, трассирующий БР-350Б 9,12 6,50 119 / 65 МД-8 655 780
УБР-354П бронебойный подкалиберный катушечного типа, трассирующий БР-354П 6,30 3,02 950 940
УБ-354Н бронебойный подкалиберный обтекаемой формы, трассирующий БР-354Н 6,00 3,02 950 1050
УБП-353М кумулятивный, трассирующий БП-350М 5,47 3,94 490 БМ
УБК-354 /УБК-354М кумулятивный оперённый, трассирующий БК-354 /БК-354М 7,00 740 ГПВ-1или ГКН
Осколочно-фугасные снаряды
УОФ-354М стальная осколочно-фугасная граната ОФ-350 8,82 6,20 710 МГ-1 или КТМ-1-У или КТМЗ-1-У 680 820
УО-354АМ осколочная граната сталистого чугуна О-350А 8,83 6,21 540 МГ-Н или КТМ-1-У
Таблица бронепробиваемости для Д-56Т
Снаряд \ Расстояние, м 100 300 500 1000 1500 2000
БР-350Б
(угол встречи 90°) 80 75 70 60 50 45
(угол встречи 60°) 65 60 55 50 45 35
БР-354
(угол встречи 90°) 95 80 70 60
(угол встречи 60°) 75 76 55 45
БР-354П
(угол встречи 90°) 120 105 90 60
(угол встречи 60°) 95 85 75 50
БР-354Н
(угол встречи 90°) 125 110 90 75
(угол встречи 60°) 100 90 75 65
БП-350М
(угол встречи 90°)
(угол встречи 60°) 70—75 на любой дистанции
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным.

Средства наблюдения и связиправить

В небоевых условиях командир ПТ-76 может вести наблюдение за местностью, стоя в открытом люке. В бою, помимо прицела, командир имеет три перископических смотровых прибора, размещённых во вращающейся командирской башенке. Приборы установлены плотной группой и обеспечивают обзор лишь сравнительно узкого сектора. Основным из них на танках ранних выпусков являлся бинокулярный командирский ТПКУ, на ПТ-76 поздних выпусков и ПТ-76Б сменённый незначительно отличавшимся ТПКУ-2. Оба прибора имеют увеличение 5× и поле зрения 7,5° по горизонту, позволяя осуществлять наблюдение на дальности до 3000 метров и снабжены координатной сеткой для целеуказания и корректировки огня, а также дальномерной шкалой для определения дальности до цели известной высоты — 2,7 м («танк»). По бокам от него размещены два призменных перископических прибора ТНП однократного увеличения.

Заряжающий для обзора местности в бою имеет лишь один поворотный перископический прибор МК-4 однократного увеличения, размещённый в крыше башни перед люком. Механик-водитель на марше ведёт наблюдение через открытый люк, в бою же для обзора местности ему служат три прибора ТНП, расположенных веером перед люком и обеспечивающие обзор лобового сектора. Для наблюдения на плаву при поднятом волноотражательном щитке на танках ранних выпусков используются перископические приборы ПЕР-17 или ПЕР-17А, позднее заменённые на ТНП-370. Для вождения танка ночью ПТ-76 поздних выпусков и ПТ-76Б оборудованы бинокулярным прибором ночного видения ТВН-2Б, устанавливающимся на место центрального ТНП. ТВН-2Б представляет собой электронно-оптический прибор, работающий за счёт подсветки фарой ФГ-100, или, на ПТ-76Б, ФГ-125 с инфракрасным светофильтром, обеспечивая механику-водителю дальность видения 50—60 м и поле зрения в 30° при однократном увеличении. Остальные члены экипажа каких-либо приборов ночного видения не имеют.

Ходовая часть ПТ-76

Операторы[править]

  • Ангола Ангола — 68 единиц ПТ-76 поставлено из СССР в 1975 году. Сняты с вооружения
  • Афганистан Афганистан — 50 единиц ПТ-76 поставлено из СССР в период с по 1960 год. Сняты с вооружения
  • Бенин Бенин — 18 ПТ-76, боеспособность которых находится под вопросом, по состоянию на 2010 год
  • Белоруссия Белоруссия — 8 ПТ-76, по состоянию на 1995 год, сняты с вооружения
  • Болгария Болгария — 250 единиц ПТ-76 поставлено из СССР в период с по 1964 год.
  • Босния и Герцеговина Босния и Герцеговина — 2 ПТ-76, по состоянию на 2010 год
  • Венгрия Венгрия — 100 единиц ПТ-76 поставлено из СССР в период с по 1960 год, сняты с вооружения
  • Вьетнам Вьетнам — 300 ПТ-76, по состоянию на 2010 год
  • Германия Германия — сняты с вооружения
  • Гвинея Гвинея — 15 ПТ-76, по состоянию на 2010 год, 20 единиц ПТ-76 поставлено из СССР в 1977 году
  • Гвинея-Бисау Гвинея-Бисау — 15 ПТ-76, по состоянию на 2010 год, 20 единиц ПТ-76 поставлено из СССР в 1978 году
  • ГДР ГДР — 170 единиц ПТ-76 поставлено из СССР в период с по 1960 год, перешли к ФРГ
  • Демократическая Республика Конго Демократическая Республика Конго — 10 ПТ-76, по состоянию на 2010 год
  • Египет Египет — 250 единиц ПТ-76 поставлено из СССР. 50 единиц в 1966 году, ещё 200 единиц в период с по 1972 год, сняты с вооружения
  • Замбия Замбия — 30 ПТ-76, по состоянию на 2010 год, 50 единиц ПТ-76 поставлено из СССР в 1984 году
  • Израиль Израиль — трофейные египетские танки
  • Индия Индия — 100 ПТ-76, постепенно снимающихся с вооружения, по состоянию на 2007 год, 178 единиц ПТ-76 поставлено из СССР в период с по 1965 год
  • Ирак Ирак — 100 ПТ-76, по состоянию на 2002 год, 245 единиц ПТ-76 поставлено из СССР. 45 единиц в период с по 1970 год, ещё 200 единиц в 1984 году. Сняты с вооружения.
  • Индонезия Индонезия:
    • Национальная армия Индонезии — 15 ПТ-76, по состоянию на 2010 год
    • Морская пехота Индонезии — 55 ПТ-76, по состоянию на 2010 год
  • Камбоджа Камбоджа — 20 единиц ПТ-76 поставлено из СССР. 10 в 1983 году, ещё 10 в 1989 году.
  • КНР КНР — 250 единиц ПТ-76 поставлено из СССР в период с по 1960 год.
  • КНДР КНДР — 560 ПТ-76, по состоянию на 2010 год
  • Куба Куба — некоторое количество ПТ-76, по состоянию на 2010 год. 60 единиц ПТ-76 поставлено из СССР в период с по 1973 год.
  • Лаос Лаос — 10 ПТ-76, по состоянию на 2010 год, 30 единиц ПТ-76 поставлено из СССР в период с по 1962 год.
  • Мали Мали — некоторое количество, по состоянию на 2013 год.
  • Мадагаскар Мадагаскар — 12 ПТ-76, по состоянию на 2010 год
  • Мозамбик Мозамбик — сняты с вооружения
  • Никарагуа Никарагуа — 10 ПТ-76 на хранении, по состоянию на 2010 год. 22 единицы ПТ-76 поставлены из СССР в 1984 году.
  • Польша Польша — 300 единиц ПТ-76 поставлено из СССР в период с по 1958 год, сняты с вооружения
  • Республика Конго Республика Конго — 3 ПТ-76, поставлены из СССР в 1972 году, по состоянию на 2010 год
  • Россия Россия — 150 ПТ-76, по состоянию на 2010 год, сняты с вооружения
  • Сербия и Черногория Сербия и Черногория — 100 единиц ПТ-76 поставлено из СССР в 1963 году
  • Сирия Сирия — 80 единиц ПТ-76 поставлено из СССР в период с по 1973 год, сняты с вооружения
  • Словения Словения — сняты с вооружения
  • СССР СССР — перешли после распада к России
  • Уганда Уганда — около 20 ПТ-76, по состоянию на 2010 год, 50 единиц ПТ-76 поставлено из СССР в период с по 1975 год
  • Украина Украина — 5 ПТ-76, по состоянию на 1995 год, сняты с вооружения
  • Финляндия Финляндия — 15 ПТ-76, по состоянию на 1990 год, поставлены из СССР в 1961 году
  • Хорватия Хорватия — сняты с вооружения
  • Югославия Югославия — перешли к образовавшимся после распада государствам

Тактико-технические характеристики танка (ТТХ)

Общая информация

  • Классификация — лёгкий плавающий танк;
  • Боевая масса — 14,5 т;
  • Компоновочная схема – классическая;
  • Экипаж – 3 человека;
  • Количество выпущенных – 3039 штук.

Размеры

  • Длина корпуса – 6910 мм;
  • Длина с пушкой вперёд – 7625 мм;
  • Ширина корпуса – 3140 мм;
  • Высота – 2195 мм;
  • База – 4080 мм;
  • Колея – 2740 мм;
  • Клиренс – 370 мм.

Бронирование

  • Тип брони — стальная катаная гомогенная высокой твёрдости;
  • Лоб корпуса (верх) — 10 / 80° мм/град;
  • Лоб корпуса (середина) — 10 / 45° мм/град;
  • Лоб корпуса (низ) — 10 / 45-90° мм/град;
  • Борт корпуса (верх) – 10 мм;
  • Борт корпуса (низ) – 8 мм;
  • Корма корпуса (верх) – 6 мм;
  • Корма корпуса (середина) — 6 / 45° мм/град;
  • Корма корпуса (низ) — 6 / 45-90° мм/град;
  • Днище – 5 мм;
  • Крыша корпуса — 6 / 85-90° мм/град;
  • Лоб и борт башни — 15 / 35° мм/град
  • Корма башни — 10 / 35° мм/град;
  • Крыша башни – 6 мм.

Вооружение

  • Калибр и марка пушки — 76-мм Д-56Т;
  • Тип пушки — нарезная пушка;
  • Боекомплект пушки – 40;
  • Углы ВН,: −4…+30°;
  • Углы ГН: 360°;
  • Дальность стрельбы – до 12 км;
  • Прицел — телескопический ТШК-66;
  • Пулемет — 7,62-мм СГМТ.

Подвижность

  • Тип двигателя – В-6 шестицилиндровый дизельный жидкостного охлаждения;
  • Мощность двигателя – 240 л.с.;
  • Скорость по шоссе  — 44 км/ч;
  • Скорость по пересечённой местности – 20-25 км/ч;
  • Скорость на плаву — 10,2 км/ч;
  • Запас хода по шоссе – 240-260 км;
  • Запас хода по пересечённой местности – 180-210 км;
  • Тип подвески — индивидуальная торсионная;
  • Удельное давление на грунт — 0,5 кг/см²
  • Преодолеваемый подъём — 38°;
  • Преодолеваемая стенка – 1,1 м;
  • Преодолеваемый ров – 2,8 м.

Модификации

  • ПТ-76 модель 1, с установленным орудием Д-56Т;
  • ПТ-76 модель 2, с установленным орудием Д-56ТМ и модернизированным дульным тормозом на пушке;
  • ПТ-76 модель 3, с орудием Д-56ТМ и двухкамерным дульным тормозом на пушке;
  • ПТ-76Б, глубоко модифицированная модель ПТ-76 с пушкой Д-56ТС, увеличенным водоизмещением, большим запасом топлива, стабилизатором орудия и другими усовершенствованиями. В последствии стала даже популярнее обычныхПТ-76;
  • ПТ-76М – экспериментальная машина, сделанная в единственном экземпляре;
  • В 1990-е годы в Индонезии ПТ-76 модернизировали, установив на них 90-мм пушки, а также новые трансмиссии и двигатели. В западных источниках эти машины называют ПТ-2000.

Также на базе ПТ-76 производился ряд опытных и серийных бронетранспортеров в  СССР и Китае.

Применение в бою

ПТ-76 после своего выпуска широко использовались не только СССР, но и множеством других стран, куда они были проданы или подарены.

ПТ-76 активно применяли в нескольких вооруженных конфликтах: во Вьетнамской войне, в 1967 и 1973 годах в конфликтах между Сирией, Египтом и Израилем, в индо-пакистанской войне, в войне в Югославии 1991-1995 годов. Несколько раз ПТ-76 участвовали в боевых действиях в Чечне.

3 марта 1969 года произошло первое крупное столкновение американских танков с вьетнамскими. Американский лагерь Бен-Хет был атакован 4-м батальоном 202-го танкового полка, в котором было 12 ПТ-76 и несколько БТР-50ПК. К сожалению, атака оказалась неудачной и захлебнулась после потери одного БТР и двух ПТ-76.

В 1971 году индийские ПТ-76 принимали участие в войне с Пакистаном. Они воевали в районе Восточной Бенгалии и были весьма эффективным в дельте Ганга  большим количеством водных преград.

В 1976 году ПТ-76 участвовали в войне в Египте, однако их применяли без особого успеха и не по назначению. В боях было подбито около 29 машин, причем их бросили прямо на поле боя. А несколько десятков ПТ-76 были переданы Армии обороны Израиля, где их модифицировали, установив новые радиостанции, пулеметы и двигатели.

В 1973 году ПТ-76 принимали участие в войне Судного дня, причем они были у обеих враждующих сторон.

Сегодня ПТ-76 до сих пор состоит на вооружении у некоторых стран, а в 2004 году около сотни машин даже было в армии России.

Память о танке

Поскольку ПТ-76 – это достаточно новая машина, сегодня его можно увидеть во многих городах России и мира в качестве монумента, например, в Севастополе. Также он выставлен в целом ряде музеев: В Бронетанковом музее в Кубинке, музее БТТ в Сомюре, в музее Великой Отечественной войны в Киеве и др.

Танк в культуре

ПТ-76 присутствует в еще не выпущенной многопользовательской игре про современную бронетанковую технику Armored Warfare.

comments powered by HyperComments

Фото ПТ-76



ПТ-76М — экспериментальная машина на базе ПТ-76Б

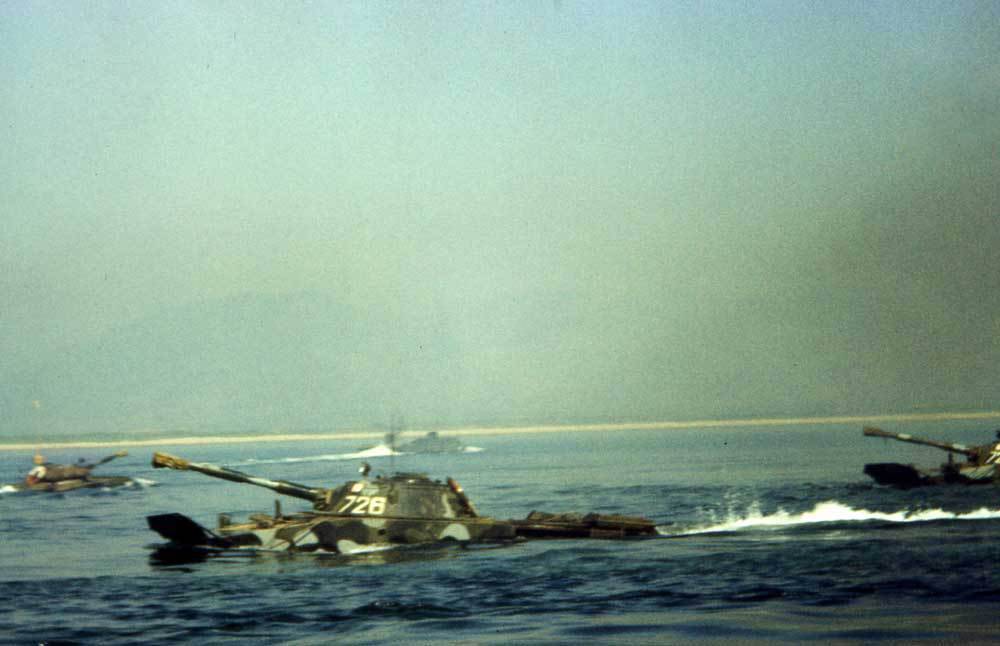

ПТ-76 на плаву

Похожее

Танк Т-14 Армата Двигатель. Вес. Размеры. Вооружение

Танк Т-90МС Двигатель. Вес. Размеры. Броня. История

Танк Т-64 Двигатель. Вес. Размеры. Вооружение

Танк Т-84У Оплот. Двигатель. Вес. Размеры. Вооружение

Танк “Черный орел” Двигатель. Вес. Размеры. Вооружение

Танк Т-72. Двигатель. Вес. Размеры. Вооружение

Танк М1А2 Абрамс. Двигатель. Вес. Размеры. Вооружение

Танк Т-4 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-62 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-3 ТТХ. Видео. Фото. Скорость. Броня

Леопард 2 (А1, А2, А3, А4, А5, А6, А7) – немецкий танк

Танк КВ-1 Двигатель. Вес. Размеры. Броня. История

Танк Т-80 ТТХ, Видео, Фото, Скорость, Броня

Танк ИС-3 Двигатель. Вес. Размеры. Броня. История

Танк Т-55 ТТХ. Видео. Фото. Скорость. Броня

Танк Пантера ТТХ. Видео. Фото. Скорость. Броня

Танк Меркава-4 ТТХ, Видео, Фото, Скорость, Броня

Танк КВ-2 Двигатель. Вес. Размеры. Вооружение

Танк Т-26 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-54 Двигатель. Вес. Размеры. Броня. История

Танк ИС-7 ТТХ. Видео. Фото. Скорость. Броня

Танк ИС-2 Двигатель. Вес. Размеры. Броня. История

Танк ПТ-76 Двигатель. Вес. Размеры. Броня. История

Танк Т-10 ТТХ. Видео. Фото. Скорость. Броня

Танк Алтай. ТТХ. Видео. Фото. Скорость. Двигатель

Танк Т-44 ТТХ. Видео. Фото. Скорость. Броня

Танк М4 Шерман ТТХ. Видео. Фото. Скорость. Броня

Танк Т-35 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-18 (МС-1) ТТХ. Видео. Фото. Скорость. Броня

Танк Т-28 ТТХ. Видео. Фото. Скорость. Броня

Танк K2 Чёрная пантера. Двигатель. Вес. Броня. Размеры. Вооружение

Танк Т-50 ТТХ. Видео. Фото. Скорость. Броня

Танк БТ-5 ТТХ. Видео. Фото. Скорость. Броня

Танк Т-60 ТТХ. Видео. Фото. Скорость. Броня

Танк Леклерк Двигатель. Вес. Размеры. Вооружение

Танк Челленджер-2 Двигатель. Вес. Размеры. Вооружение

Танк Т-40 ТТХ. Видео. Фото. Скорость. Броня

Танк C1 Ариете ТТХ. Видео. Фото. Скорость. Двигатель

Царь-танк (1915 г.) ТТХ, Видео, Фото, Скорость, Броня

Первый русский танк “Вездеход” Пороховщикова (1915 г.)

Тип 10 – японский танк

Танк Т-100 ТТХ. Видео. Фото. Скорость. Броня

Танк Char B1-bis ТТХ. Видео. Фото. Скорость. Броня

Тип 99 – китайский танк

Танк Mk.IV Черчилль ТТХ. Видео. Фото. Скорость. Броня

Танк Mk.III Валентайн ТТХ. Видео. Фото. Скорость. Броня

Танк Арджун. Вес. Броня. Размеры. Вооружение

Тяжелый танк Менделеева (1911 г.)

Танк ТГ (Танк Гротте) ТТХ, Видео, Фото, Скорость, Броня

Танк СМК ТТХ, Видео, Фото, Скорость, Броня

Танк Кромвель ТТХ. Видео. Фото. Скорость. Броня

Танк PzKpfw 38(t) ТТХ. Видео. Фото. Скорость. Броня

Танк М3 Стюарт ТТХ. Видео. Фото. Скорость. Броня

Танк Тип 95 “Ха-Го” ТТХ. Видео. Фото. Скорость. Броня

Танк Рыбинского завода (1915 г.) ТТХ, Фото, Броня

Танк Mk VII Тетрарх ТТХ. Видео. Фото. Скорость. Броня

You have no rights to post comments

Примечания[править]

  1. М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 2010. —. —.
  2. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 66. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  3. М. Барятинский. Советская бронетанковая техника 1945—1995 (часть 1). — М.: Моделист-конструктор, 2000. — С. 6. — 32 с. — (Бронеколлекция № 3 (30) / 2000). — 4000 экз.
  4. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 2. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  5. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 3. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  6. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 4. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  7. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 3—4. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  8. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 9. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  9. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 8—9. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  10. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 10—12. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  11. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 12—13. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  12. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 13. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  13. М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 2008. —. —.
  14. Данные только по производству танков, поступивших на вооружение Советской Армии, без учёта производства на экспорт и для других ведомств — МВД и КГБ.
  15. М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 2008. —. —.
  16. , с. 481
  17. При применении тротила / А-IX-2.
  18. М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 2008. —. —.
  19. Стрельба снарядом БР-354П на дальности более 1000 метров была запрещена.
  20. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 21. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  21. М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 2008. —. —.
  22. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 19. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  23. М. В. Павлов, И. В. Павлов. Отечественные бронированные машины 1945—1965 гг. // Техника и вооружение: вчера, сегодня, завтра. — М.: Техинформ, 2009. —. —.
  24. Vietnam Tracks-Armor In Battle. 1982 edition; Osprey Publishing. Dunstan, Simon.
  25. М. Барятинский. Советская бронетанковая техника 1945—1995 (часть 2). — М.: Моделист-конструктор, 2000. — С. 6. — 32 с. — (Бронеколлекция № 4 (31) / 2000).
  26. The Military Balance 2007. — P. 261.
  27. The Military Balance 2007. — P. 312.
  28. The Military Balance 2010. — P. 295.
  29. The Military Balance 2010. — P. 179.
  30. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 57. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  31. The Military Balance 2007. — P. 122.
  32. The Military Balance 2010. — P. 433.
  33. The Military Balance 2007. — P. 116.
  34. The Military Balance 2007. — P. 311.
  35. The Military Balance 2010. — P. 311.
  36. The Military Balance 2007. — P. 303.
  37. М. Барятинский. Плавающий танк ПТ-76. — М.: Моделист-конструктор, 2004. — С. 62. — 71 с. — (Бронеколлекция спецвыпуск № 1 (5) / 2004). — 2010 экз.
  38. The Military Balance 2007. — P. 221.
  39. ↑ The Military Balance 2010. — P. 331.
  40. The Military Balance 2007. — P. 315.
  41. The Military Balance 2010. — P. 406.
  42. The Military Balance 2010. — P. 407.
  43. The Military Balance 2010. — P. 412.
  44. The Military Balance 2010. — P. 78.
  45. The Military Balance 2010. — P. 416.
  46. The Military Balance 2010. — P. 314.
  47. The Military Balance 2007. — P. 284.
  48. The Military Balance 2010. — P. 89.
  49. The Military Balance 2007. — P. 134.
  50. The Military Balance 2010. — P. 301.
  51. The Military Balance 2010. — P. 223.
  52. The Military Balance 2007. — P. 244.
  53. The Military Balance 2007. — P. 141.
  54. The Military Balance 2007. — P. 161.

Защищенность

Броневая защита танка противопульная. Корпус представляет собой жесткую конструкцию, сваренную из броневых листов. Его носовая часть состоит из верхнего и нижнего наклонных броневых листов, сваренных между собой, с бортовыми листами, подбашенным листом и днищем. Верхний лобовой лист толщиной 10 мм имеет большой угол наклона от вертикали (80,5 градусов). Нижний лист большей толщины (13 мм) наклонен на 45 градусов. Борта корпуса вертикальные, верхние их части имеют толщину 13, а нижние 10 мм. Вертикальный кормовой лист (верхний) толщиной 6 мм имеет два больших круглых окна, в которых установлены патрубки водометных движителей. Днище корпуса состоит из двух продольных сваренных между собой листов. Для повышения жесткости днища на нем выполнены продольные и поперечные ребра и зиги. Характерной особенностью является наличие двух приемных люков (окон), закрытых решетками, для забора воды водометными движителями. Слева от сидения механика-водителя имеется люк запасного выхода, крышка которого открывается наружу. Крыша корпуса сварена из 4-х листов — подбашенного, правого и левого задних боковых листов и заднего листа.

На подбашенном листе на шариковой опоре установлена башня. Она сварена из броневых листов толщиной от 10 до 20 мм. Амбразура пушки закрывается броневой маской с кожухом, которая качается вместе с пушкой. В кормовой части башни вварен бронированный колпак вентилятора. В крыше башни сделан овальный люк, закрываемый крышкой. На крышке люка на шариковой опоре установлена вращающаяся командирская башенка. Танк оснащен системой защиты от поражающих факторов ядерного оружия, работающей по принципу герметизации обитаемого пространства и создания в нем небольшого избыточного давления. Герметизация достигается за счет использования постоянных и автоматически включающихся уплотнений. К числу первых относятся уплотнения амбразур пушки и спаренного пулемета, прицела и погона башни. Автоматически срабатывающими являются механизмы закрывания воздухоподводящего патрубка нагнетателя и окна вентилятора башни.

Избыточное давление создается нагнетателем, установленным на подбашенном листе корпуса танка в правом углу боевого отделения. Он представляет собой центробежный вентилятор с инерционной очисткой запыленного воздуха. Отсепарированные частицы пыли через специальную трубку выбрасываются наружу. При отсутствии радиоактивного заражения местности нагнетатель может использоваться в качестве обычного приточного вентилятора.

Для измерения мощностей доз гамма-излучения внутри и снаружи танка используется рентгенометр ДП-ЗБ, состоящий из измерительного пульта и выносного блока, размещенных в отделении управления на левом борту корпуса. Для постановки дымовых завес танк оснащен термокондиционной дымовой аппаратурой. В танке применяется специальная противопожарная автоматическая углекислотная установка, состоящая из двух углекислотных баллонов, автомата ППО, четырех термозамыкателей, диффузоров или штуцеров и трубопроводов. Она обеспечивает тушение пожара в моторно-трансмиссионном отделении. Кроме автоматической углекислотной установки, в танке имеются один или два ручных углекислотных огнетушителя, установленных в нише корпуса передней части боевого отделения. Ручные огнетушители предназначены для тушения пожара в отделении управления, боевом отделении и снаружи танка, а в случае необходимости применяются одновременно с автоматической установкой при пожаре в МТО.

Боевое применение[править]

ПТ-76 широко использовались в ряде вооружённых конфликтов, в том числе во Вьетнамской войне, в конфликтах между Израилем и Сирией и Египтом в и годах, индо-пакистанской войне 1971 года, югославской войне 1991—1995 гг., эпизодически — в ходе боевых действий в Чечне.

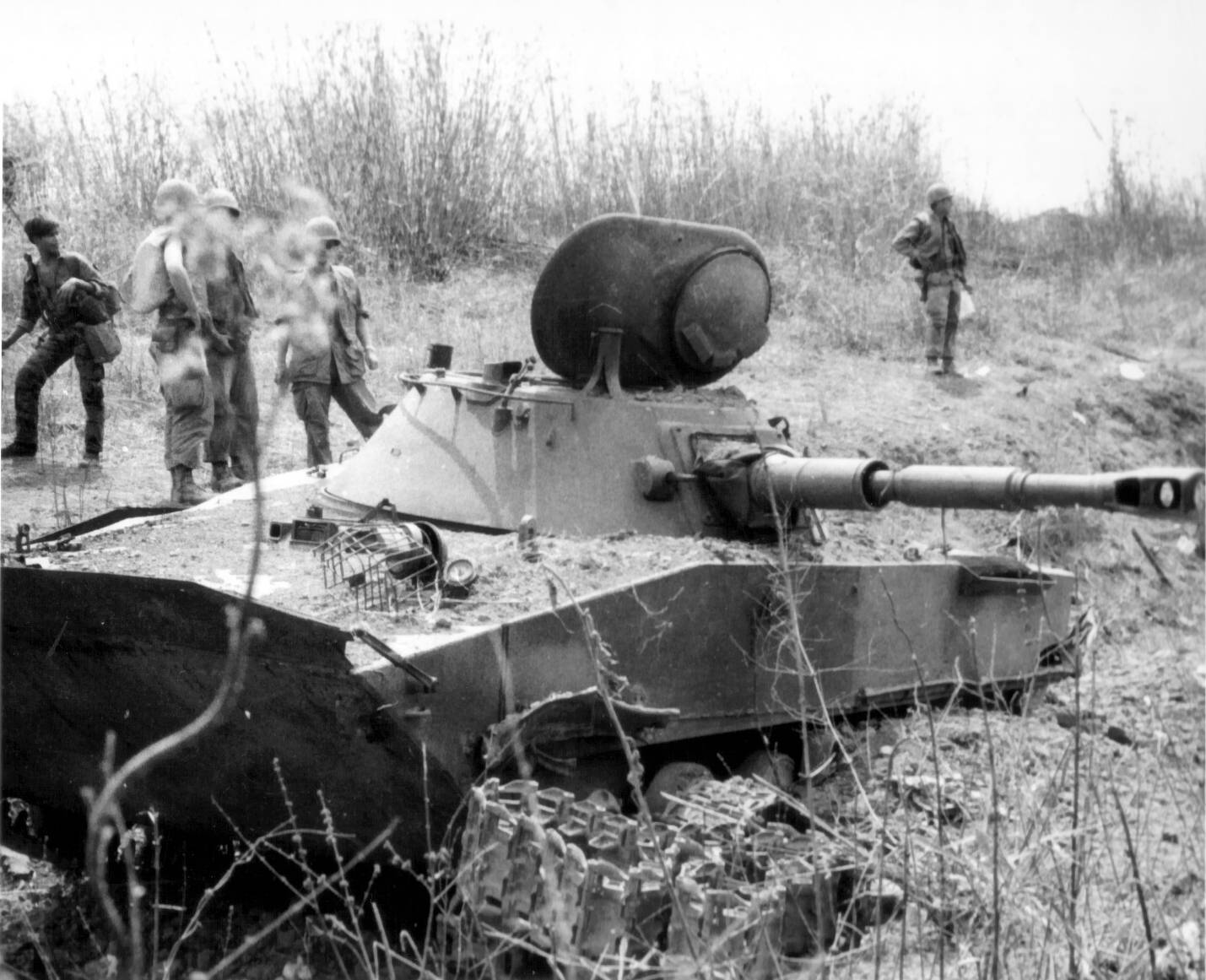

ПТ-76, подбитый в сражении у лагеря спецназа Бен-Хет, Южный Вьетнам, 1969 год

Первое крупное столкновение вьетнамских танков с американскими состоялось 3 марта 1969 года. 4-й батальон 202-го танкового полка силами 12 танков ПТ-76 и нескольких бронетранспортёров БТР-50ПК атаковал американский лагерь Бен-Хет. Целью атаки было уничтожение позиций батареи 175-мм самоходных пушек М107. Головной ПТ-76 подорвался на мине, но его экипаж продолжал вести по противнику пушечный огонь. Остальные танки были встречены взводом М48 «Паттон» 69-го танкового полка армии США и двумя зенитными самоходками М42. Один M48 был поражён в башню снарядом ПТ-76. Другой «Паттон» ответным огнём уничтожил один танк вьетнамцев. Атака захлебнулась после потери двух ПТ-76 и одного БТР-50ПК.

Индийские ПТ-76 участвовали в войне с Пакистаном в 1971 году. Практически все части, вооружённые ПТ-76, были сосредоточены против пакистанской группировки в Восточной Бенгалии. Плавающие танки как нельзя лучше подходили для действий в дельте Ганга.

9 декабря рота из 1-го отдельного эскадрона с гуркхскими стрелками на броне прорвалась к докам порта Чандпур. В это время по реке Мегхне в направлении Дакки двигались три речные канлодки с 450 солдатами. ПТ-76 открыли огонь. Все три канлодки были потоплены, погибли 180 пакистанских солдат.

Днём позже на другом участке фронта ПТ-76 69-го танкового полка, опять-таки с гуркской пехотой на броне, совершали обходной маневр. Пройдя 55 км по заболоченным джунглям, форсировав несколько рек, они неожиданной атакой 12 декабря заняли г. Богра. Во время штурма огнём 76-мм пушек были уничтожены танк М24 «Чаффи» и два безоткатных орудия. За две недели боёв было уничтожено и повреждено 13 индийских танков ПТ-76. Пакистанцы потеряли 66 танков М24 «Чаффи».

Египетские ПТ-76 участвовали в войне 1967 года. Они использовались не по назначению и без особого успеха. В результате боёв 29 ПТ-76 были подбиты или брошены. Несколько десятков плавающих танков и бронетранспортёров были введены в строй Армии обороны Израиля. На этих машинах заменили двигатели, установили американские пулемёты и новые радиостанции.

Танки ПТ-76 участвовали с обеих сторон в войне Судного дня 1973 года. Ночью 16 октября израильские ПТ-76 начали операцию, которая стала переломным моментом в ходе войны. 7 танков и 8 БТР-50П с мотопехотой из состава 11-й резервной танковой бригады полковника Ела Гонена переправились в северной части Большого Горького озера на его западный берег и захватил плацдарм в районе станции Абу-Султан. В течение двух последующих суток израильские войска наносили удары по правофланговым частям 2-й египетской армии, тесня их к каналу. К концу 18 октября для поддержки десанта было переброшено до 200 танков. Утром 19 октября войска, находившиеся на плацдарме, перешли в решительное наступление. Его особенностью стало широкое применение танков мелкими группами (до роты с мотопехотой и ПТУР на БТР). Действуя на широком фронте, они находили слабые места в обороне египетских войск и прорывались в тыл. Лёгкие танки ПТ-76 на большой скорости выходили к позициям ЗРК и РЛС и, уничтожая их, способствовали успешным действиям авиации. К исходу 20 октября на плацдарме находились три бронетанковые и две механизированные бригады Армии обороны Израиля, которые к концу дня 21 октября расширили плацдарм по фронту до 30 км и 20 км в глубину и продолжали наступление.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
