КамАЗ 5350 – армейский «Мустанг»

Модификации КамАЗ-43114 и их габаритные размеры

Весь спектр модификаций автомобиля КамАЗ-43114 выполнен на основе единой платформы 6х6. Между осями передней и задней колёсная база составляет 3,34 метра, а расстояние между задними осями равно 1,32 метра. Размер свеса передней части автомашины равен 1,42 метра. Каждая из модификаций комплектуется двигателем марки КамАЗ-740.31-240 (ТурбоДизель, Евро2).

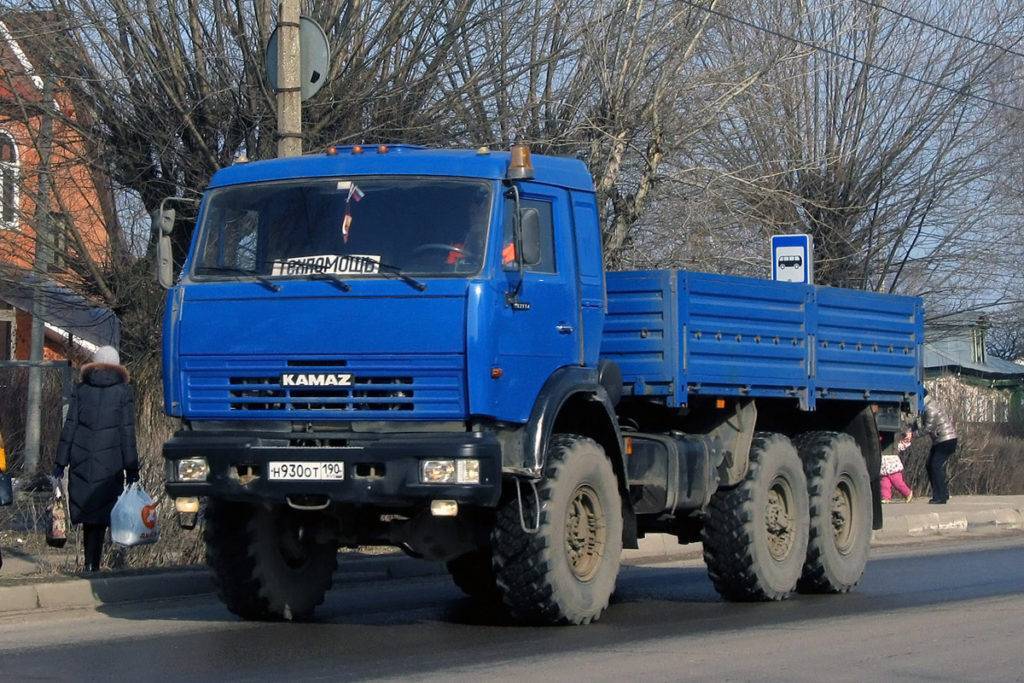

Бортовой КамАЗ-43114

С военной модификацией автомашины всё очевидно: она представляет собой бортовой грузовик, тентованный; либо шасси для установки специального оборудования и кунгов. Гражданской модификации тоже существует два варианта: это бортовой грузовик; либо шасси с большим спектром применения (можно ставить автомобильную цистерну, фургон, вахтовый автобус, гидроподъёмник, кран-манипулятор, автопоезд, и т.д.) Бортовая версия и универсальное шасси  различаются своими габаритами: 7,73 метра в длину – у бортовой версии; и 7,63 метра – у шасси.

Вахтовый автобус на шасси КамАЗ-43114 доставит бригаду в любое место и в любую непогоду

Прочие цифровые выражения габаритных размеров автомашин КамАЗ-43114 таковы:

  • Ширина: 2,5 метра;
  • Высота: 3,375 метра;
  • Клиренс: 365 мм.
  • Погрузочная высота: 1535 мм.
  • Размеры грузовой платформы (Д х Ш х В): 4,8 х 2,32 х 0,5 метра.

— (это оформление блока в CSS)

Грузовая платформа в классическом своём варианте – бортовая, со стальными откидными бортами. В зависимости от варианта комплектации и от конкретной необходимости она может быть оборудована каркасом и тентом, боковыми скамейками и т.п. оборудованием. Высота бортов – 50 сантиметров.

О весовых параметрах и нагрузках КамАЗа-43114

  • Снаряженная масса шасси: 7,67 тонн;
  • Величина нагрузки на передний мост: 4,3тонн;
  • Размер нагрузки на заднюю тележку: 3,37 тонн;
  • Допустимый вес надстройки, вместе с грузом: 7,6 тонн;
  • Полная масса машины, вместе с надстройкой: 15,42 тонн;
  • Величина нагрузки на передний мост: 5,49 тонн;
  • Размер полной нагрузки на заднюю тележку: 9,93 тонн;
  • Полная масса прицепа: 7,5 тонн (12 тонн – на дорогах с твёрдым покрытием);
  • Полная масса автопоезда: 22,92 тонн (27,42 тонн – на дорогах с твёрдым покрытием)

Описание, технические и эксплуатационные характеристики КамАЗ-65224

Габариты и грузоподъемность

  • Длина шасси: 9 045 миллиметров;
  • Ширина: 2 540 мм;
  • Высота (по выхлопной трубе): 3 545;
  • Дорожный просвет (клиренс): 400 мм;
  • Внешний радиус разворота: 11,3 метра;
  • Вес снаряженного автомобиля: 11 400 килограмм;
  • Максимальная грузоподъемность: 19 025 кг;
  • Предельный вес автомобиля в составе автопоезда: 60,5 тонны;
  • Крейсерская скорость: 80 км/час.

Двигатель КамАЗ-65224 и расход топлива

Большинство автомобилей этой модели комплектуется одним из трех дизельных силовых агрегатов, отечественного производства.

  • КАМАЗ-740.632-400;
  • КАМАЗ-740.735-400;
  • КамАЗ-740.60–360.

КАМАЗ-740.632-400. Восьмицилиндровый турбодизель с V-образным размещением цилиндров, технологией турбонаддува и системой промежуточного охлаждения наддувочного воздуха. Двигатель оснащается системой топливоподачи Common Rail, также здесь доступна технология AdBlue, отвечающая за нейтрализацию отработанных газов. Рабочий объем этого мотора равен 11,76 литра, номинальная мощность при частоте вращения коленчатого вала 1 900 об/мин составляет 400 лошадиных сил. По экологическим параметрам двигатель отвечает стандартам Евро 4.

Двигатель КамАЗ 740.63-400

КАМАЗ-740.735-400. Силовой агрегат имеет такие же характеристики, как и предыдущий двигатель. Впрочем, благодаря своим настройкам он соответствует стандартам Евро 5. Этот восьмицилиндровый турбированный дизель чаще всего агрегатируется с топливной системой Бош.

КамАЗ-740.60–360. Бортовые грузовики и самосвалы чаще всего оснащаются этим восьмицилиндровым мотором. Силовой агрегат имеет V-образное расположение цилиндров, его номинальная мощность составляет 360 лошадиных сил, при рабочем объеме в 11,76 литра. Двигатель – турбированный, с технологией промежуточного охлаждения наддувочного воздуха, как правило, агрегатируется топливной системой Common Rail.

Двигатель КамАЗ 740.60-360

КамАЗ-65224 комплектуется топливным баком на 550 литров. Расход топлива зависит от технического состояния автомобиля и условий его эксплуатации. В летний период, при эксплуатации на асфальтированных дорогах грузовик потребляет около 36 литров дизтоплива на 100 километров пути. При работе в условиях Крайнего Севера этот показатель может значительно возрастать.

Трансмиссия, тормоза и электропитание КамАЗ-65224

Автомобиль агрегатируется шестнадцатиступенчатой механической коробкой передач
ZF 16S1820Ю, которая обеспечивает высокие тяговые характеристики вездехода и хорошую динамику, при наборе скорости. Взаимодействие двигателя с коробкой переключения скоростей обеспечивается при помощи однодискового диафрагменного сцепления ZF&SACHS MFZ 430. Также грузовик комплектуется двухступенчатой раздаточной коробкой с блокируемым дифференциалом.

КамАЗ-65224 оборудован пневматическими тормозами барабанного типа. Диаметр тормозного барабана составляет 420 миллиметров, ширина тормозных колодок – 180 и 150 мм, для заднего и переднего моста соответственно.

Электронные блоки и электрические схемы автомобиля питаются от двух 12-вольтовых аккумуляторов, суммарной емкостью в 380 А/ч. Также здесь установлен трехкиловаттный 28-вольтовый генератор и регулятор напряжения.

Полное описание и подробные технические характеристики КамАЗ-65224 можно увидеть здесь:

Допустимая масса надстройки с грузом, кг19025
Полная масса а/м, кг30500
нагрузка на заднюю тележку, кг23000
нагрузка на передний мост, кг .7500
Полная масса автопоезда, кг60500
Полная масса прицепа, кг30000
Снаряженная масса шасси, кг11400
нагрузка на заднюю тележку, кг5700
нагрузка на передний мост, кг .5700
Модель двигателя740.735-400
Диаметр цилиндра и ход поршня, мм120/130
Макс. полезный крутящий момент, Нм (кгсм)1766 (180)
при частоте вращения коленчатого вала, об/мин1300
Максимальная полезная мощность, кВт (л.с.)294 (400)
при частоте вращения коленчатого вала, об/мин1900
Рабочий объем, л11,76
Расположение и число цилиндровV-образное,8
Степень сжатия18
Тип двигателядизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха
Модель КПZF 16S1820
Передаточные числа на передачах1-13,8-11,54; 2-9,49-7,93; 3-6,53-5,46; 4-4,57-3,82; 5-3,02-2,53; 6-2,08-1,74; 7-1,43-1,20; 8-1,00-0,84; ЗХ-12,92-10,80
Типмеханическая, шестнадцатиступенчатая
Управлениемеханическое, дистанционное
Число передач КП8
Размер обода11,25-20
Тип колесдисковые
Тип шинпневматические, камерные
Шины16.00 R20
Внешний габаритный радиус поворота, м12,2
Максимальная скорость, не менее, км/ч90
Угол преодолеваемого подъема, не менее, % (град)60 (31°)
Аккумуляторы, В/А·ч2х12/190
Генератор, В/Вт28/3000
Напряжение, B24

Трансмиссия

Известно, что трансмиссия – это совокупность узлов и агрегатов автомобиля, передающих крутящий момент от двигателя к ведущим колесам. Основными составляющими являются сцепление и коробка переключения передач.

Сцепление – важнейший механизм в управлении автомобилем. На КамАЗе-5350 установлено сцепление модель 142 – соединение однодисковое, диафрагменное, вытяжного типа – чаще всего применяемое для автомобилей такого класса.

В комплектацию внедорожника входит механическая коробка переключения передач (КПП) модели КамАЗ-154. Это 10-ступенчатый агрегат состоит из основного 5-ступенчатого редуктора и двухступенчатого делителя, который устанавливается перед основной коробкой. Таким образом можно использовать 10 скоростей при движении вперед и 2 – назад.

Раздаточная коробка распределяет крутящий момент между передним ведущим мостом и двумя задними мостами. Правильное распределение усилий сокращает расход топлива, не допускает разрыва потока мощности двигателя, способствует уменьшению износа шин.

Руководство по эксплуатации

Прилагаемая к грузовику инструкция содержит следующие рекомендации:

  1. Допускается пуск мотора от внешнего источника электроэнергии. Коммутационная розетка установлена на левом крыле кабины. Там же имеется схема подключения.
  2. Разрешено эксплуатировать двигатель на полную мощность только после прогрева до 70°С. Допускается начало движения на частично прогретом до 40°С моторе с использованием пониженных передач и оборотов. Подача повышенной нагрузки на холодный агрегат может стать причиной повреждения узлов кривошипно-шатунного механизма.
  3. Раздаточная коробка переключается только на стоящем автомобиле. Эксплуатация грузовика с демонтированным корпусом блокировки запрещена, поскольку это приводит к одновременному включению 2 скоростей и разрушению узла.
  4. Включение индикатора давления масла должно послужить причиной остановки движения и отключения мотора. Продолжать поездку можно только после устранения причины поломки. Аналогичные рекомендации касаются и температуры охлаждающей жидкости.
  5. В процессе эксплуатации требуется следить за показаниями индикатора состояния воздушного фильтра. Забитый пылью узел требуется очистить.
  6. При ремонте агрегатов прочищать глухие отверстия от воды и масла, поскольку при вкручивании болта могут возникнуть трещины.
  7. Запрещено отключать батареи от бортовой сети при работающем силовом агрегате. Отключение выполняется только на время стоянки. Если планируется проведение сварочных работ на автомобиле, то требуется отключить от бортовой сети батареи и генератор.
  8. Блокировку дифференциала нельзя включать в момент пробуксовки колес. Запрещается двигаться по дорогам с твердым покрытием с активированной блокировкой.

Колеса

На автомобиле установлены военные шины 21-го диаметра. Ширина колес – 425 миллиметров, высота профиля – 85 процентов от общей ширины. Отличительная черта колес военного КамАЗа – это не только большой профиль и мощный грязевой протектор, но и возможность дистанционной подкачки шин. Эта система состоит из:

  • Пневмоприводов.
  • Штуцеров.
  • Кранов запора воздуха (по одному на каждом колесе).
  • Органов управления.

В самих колесах встроены головки с манжетами для подачи воздуха под давлением. Он попадает в шины из ресивера. В цапфе мостов встроен уплотнительный механизм, через который воздух проникает по каналу полуоси в камеру. Управляется эта система из кабины непосредственно водителем. Регулировку можно осуществлять на ходу.

Орган управления находится в нижней левой части панели приборов. На шкале есть регулятор пониженного и нормального давления. Чтобы изменить параметр, достаточно переключить регулятор в соответствующее положение. Точное давление воздуха в шинах определяется манометром, который тоже вынесен на панель приборов. При пересечении болотистой местности производитель рекомендует стравливать давление до одной атмосферы. На песчаных барханах данный параметр составляет 1,96 атмосферы.

Историческая справка

Выполнение заказов двойного назначения (военного и народнохозяйственного) являлось обычной практикой для большинства крупных заводов. Для автомобильных — тем более.

Особенно это относится к КамАЗу. И вот почему:

  • Все ведущие автомобильные заводы страны появлялись не на пустом месте. ЗИЛ, как первый производитель отечественных грузовиков, начал работать на базе дореволюционного авторемонтного завода АМО – Автомобильного Московского общества.Производитель Урал-375, автозавод в Миассе, своим рождением обязан Великой Отечественной войне и частично эвакуированным из Москвы производственным мощностям завода ЗИС (ЗИЛ). А Горьковский автозавод, начинал производство автобусов, легковых и грузовых автомобилей под эгидой компании «Ford».КамАЗ, с момента принятия в августе 1969 г. ЦК КПСС решения о его строительстве, был определен как завод по производству грузовиков и двигателей. Для него специально подбирали место, выделяли огромные средства, создавали инфраструктуру. Весь комплекс работ был объявлен стройкой века.
  • Проводя параллель дальше, стоит вспомнить, что если рабочие ЗИЛ первые свои грузовики собирали из запчастей «Фиата» буквально, что называется «на коленке», то при создании Камского завода использовались последние достижения 700 фирм из 19 стран мира. Сотни отечественных заводов обеспечивали его строительство.
  • Такие заслуженные и популярные во всех областях применения автомобили, как ЗИЛ-131, Урал-375, ГАЗ-66 своим появлением, в значительной степени, обязаны военному заказу. Но они создавались в индивидуальном порядке. Что касается КамАЗа, то он и здесь пошел другим путем. В соответствии с решением Правительства СССР от 24 июня 1987 года завод приступил к разработке унифицированных полноприводных автомобилей многоцелевого назначения. Армейский заказ предусматривал создание целого модельного ряда под общим названием «Мустанг».

Первоначально перед конструкторами завода ставилась задача по разработке трех моделей КамАЗ-4350 (4х4), КамАЗ-5350 (6х6) и КамАЗ-6350 (8х8), которые отличались числом осей.

На отдельных моделях предусматривалась платформа для установки вооружения и специального оборудования.

Общие требования к ним предусматривали:

  • автомобили предназначены для транспортировки военных грузов или перевозки личного состава и буксировки прицепов массой 6-12 тонн по любым дорогам и по пересеченной местности;
  • возможность эксплуатации при температурном режиме -45…+40 градусов, а также в районах, расположенных на высоте до 4000 метров над уровнем моря, с возможностью пересечения перевалов высотой до 4600 метров.

Непременным условием для создания автомобилей нового семейства было требование высокой степени их унификации (до 85%).

Другими словами, в новых моделях должны были с максимальной возможностью использоваться единые узлы и агрегаты.

Устройство

КамАЗ 5350 стал улучшенным продолжением модели КамАЗ 4310 с некоторыми изменениями. Отличия проявились во внешнем виде, форме кабины и кузова. Также более современная модель получила иной рисунок металлического профиля по кузову. Грузовик обзавелся новыми покрышками, отличающимися по размеру.

Традиционные очертания, свойственные всем продуктам Камского автозавода, модель КамАЗ 5350 сохранила. Производитель предложил грузовик в нескольких вариантах цвета: от хаки до ярко-оранжевого.

Первый использовался преимущественно для военных целей и являлся частью маскировки. Шасси КамАЗ 5350 использовалось в различных направлениях, потому тип платформы и кузова разнился.

КамАЗ 5350 укомплектован механической 10-ступенчатой коробкой передач КамАЗ-154 с передним делителем. Раздаточная коробка 2-ступенчатая с блокируемым межосевым дифференциалом. Привод переднего моста неотключаемый постоянный. Автомобиль получил дифференциал, блокируемый на задних мостах.

Кабина техники рассчитана на трех человек вместе с водителем. Она достаточно комфортабельна и дополнительно оборудована специальной спальной полкой. Имеются места, предназначенные для установки военного снаряжения и спецоборудования. При наличии откидных скамеек КамАЗ 5350 может вместить до 39 человек.

При этом основное направление использования модели – военное. Неслучайно КамАЗ 5350 до сих пор состоит на вооружении в армии. Опционально кабина грузовика оснащается броней класса 5А, что позволяет защитить внутренность кабины и экипаж от выстрелов автомата АКМ с патронами калибра 7,62 мм. Техника отлично себя чувствует на пересеченной местности.

Размеры и грузоподъемность

Длина КамАЗ-5350 составляет 7960 мм, а ширина и высота достигают 2550 и 3290 мм соответственно. Уже в стандартном исполнении автомобиль получил клиренс в 390 мм, а внешний радиус разворота составляет 11300 мм.

Масса грузовика в снаряженном состоянии достигает 9800 кг, а полная масса равняется 15850 кг. Допустимая масса прицепа, который способен отбуксировать КамАЗ-5350, составляет 12 тонн.

При этом автомобиль можно похвалить за грузоподъемность, которая достигает впечатляющих 6 тонн. Однако если машину использовать в составе автопоезда, в этом случае общая масса грузовика вместе с грузом может достигать 27850 кг.

Габариты грузовой платформы тоже весьма впечатляют. Так, ее длина составляет 7960 мм, а ширина и высота – 2470 и 730 мм соответственно.

Примечательно, что КамАЗ-5350 обладает поистине универсальными способностями на бездорожье. Этой машине подвластны подъемы углом до 30 градусов, а максимальная глубина преодолеваемого брода может достигать 1750 мм. Более того, техника не боится раскисшей грязи и глубоких колей, а способна переехать ров глубиной до 600 мм.

Кабина

Кабина внедорожника выпускается в нескольких вариантах. Определяющим здесь является назначение и требования заказчика (для гражданских заказчиков – цвет кабины обычно оранжевый, для военных – защитный).

Встречаются кабины со спальным местом и без него, с высокой и низкой крышей, с двумя или тремя креслами.

Также он может использоваться для дополнительного проветривания. На некоторых армейских машинах устанавливаются бронированные кабины. С 2010 года применяется модернизированная кабина, внешне несколько отличающаяся от раннего варианта.

Устройство

На внедорожниках КамАЗ 6350 передняя подвеска рессорная, а задняя – балансирная, сконструированная на полуэллиптических рессорах. На ведущие мосты сзади и спереди установлены двухступенчатые редукторы с блокировкой межколесного дифференциала и шарниров равных угловых скоростей. За счет дифференциальной коробки передач, мосты постоянно выключены, встроен демультипликатор, за счет чего возможна блокировка межосевого дифференциала.

Так как на рулевой системе установлен гидроусилитель, модель автомобиля предсказуема и легко управляема на дороге, что немаловажно при полной загрузке. Среди внедорожников, разработанных на заводе, КамАЗ 6350 Мустанг первым был оборудован узлами, которые блокируют межколесные дифференциалы

Вкупе с блокируемыми межосевыми дифференциалами раздаточной коробки и заднего шасси, это дало возможность увеличить проходимость. Принудительно, за счет пневмопривода проводилась межколесная блокировка. Это достаточно неудобно при реальной эксплуатации, так как требуется остановка для ее включения.

Проходимость бронезащитных внедорожников последнего выпуска была увеличена за счет широкопрофильных шин, с модернизированным сцеплением, усиленной раздаточной коробкой и карданными валами. При этом была проведена доводка шасси, чтобы установить фитинговые крепления, при помощи которых возможна смена кузовов.

На армейских полноприводных внедорожниках КамАЗ 6350 техническими характеристиками с 2003 года предусматривается установка новых двигателей стандарта «Евро-2», а с 2005 года кабина водителя кроме обычного скрытого бронирования, оборудуется дополнительным комплектом защиты и многофункциональным модулем ММ-501. Кроме этого, днище мотора защищено от осколочных взрывов.

На пересеченной местности продвижение грузовиков с обычной механической КПП достаточно затруднительно, поэтому специально для внедорожников этой модели была спроектирована диапазонная гидропередача, представляющая собой гидротрансформатор вкупе со стандартной КПП. Когда частота вращения доходит до определенной величины, гидротрансформатор блокируется и фактически становится жестким валом, происходит откачка масла, а мощность практически не теряется. Коэффициент трансформации в диапазонной гидропередаче 2,8, что на малых оборотах дает значительное увеличение крутящего момента. Это дает возможность двигать грузовик с места без пробуксовки на мягких почвах.

Приобрести КамАЗ 6350, цена которого зависит от количества надстроек, можно только по спецзаказу на самом заводе. Такие внедорожники собираются в экспериментальном цехе практически вручную, и в месяц их выходит с завода не более 7-10 штук. Некоторые предприятия, связанные с геологией, заказывают эти модели для своей работы, потому что на сегодняшний день – это самый проходимый грузовой транспорт.

Кабина

Производитель предусмотрел несколько вариантов изготовления кабины. Покупателю предлагается сразу множество усовершенствований. При необходимости можно установить дополнительное спальное место для продолжительных дальних поездок. В этом случае понадобится и тахограф для того, чтобы можно было следить за работой водителей. При перегрузке или несоблюдении графика снижается внимательность и как результат, все участники движения подвергаются опасности. Установлен непосредственно под кабиной в этой модели двигатель. КамАЗ-6350 поэтому оснастить автономным отопителем очень просто. В этом случае тепло от мотора подается через систему фильтров в салон. Из удобств вождения можно отметить дополнительную установку анатомического сиденья, которое может быть настроено индивидуально под каждого. Кроме удобного посадочного места, большого панорамного ветрового стекла с увеличенной обзорностью, возможна установка любых модулей по желанию заказчика.

Обзор основных параметров

Выпуск автомобиля с колесной формулой 4х4 начался с 2001 года. Изначально полноприводный грузовик имел длинную базу 7960 см и высоту 3290 см. Для применения в военных целях раму укоротили до 6395 см, высота была уменьшена до 3000 см. У базовой модели КамАЗ 4350, при детальном рассмотрении, технические характеристики отличаются от последующих модифицированных моделей не только по размерам рамы.

Прежде всего, ее грузоподъемность была выше на 1000 кг и составляла 4000 кг, полная снаряженная масса автомобиля 7700 кг, а полная масса 11900 кг. «Мустанг» 4350 (модификация КамАЗ-43501) может перевозить грузы до 3000 кг, снаряженная масса ниже, 7100 кг, а полная масса грузовика 10300 кг. Это самый «маленький» бортовой грузовик в семействе «Мустангов».

Различается также максимальная нагрузка на переднюю и заднюю оси автомашины. У базового “4350” она 5300 кг и 6600 соответственно, а у КамАЗ-4350 «Мустанг» нагрузка на оси снижена (5200 кг и 5100 кг).

На обе модели устанавливался V образный 240 сильный дизельный двигатель с восьмью цилиндрами и турбонаддувом и частотой вращения 2200об/мин (в режиме максимальной мощности частота оборотов 1400). У базовой модели движок соответствовал стандарту Евро-2, а КамАЗ-4350 военный изначально оснащался двигателем стандарта Евро-1 (КамАЗ-740.11-240).

С 2007 года автомобили семейства «Мустанг» комплектуются двигателем Евро-2 (КамАЗ-740.31-240) с объемом движка – 10,85л. Максимальный расход топлива КамАЗ 26,5 литра на 100 км, установлены 2 топливных бака 170 и 125 литра. Этот двигатель увеличил запас хода автомобиля до 1200 км, при этом замена масла должна проводиться через 16000 км.

Требования военных к проходимости автомобиля были повышенные. В связи с этим на машину установили механическую пятиступенчатую коробку передач с трехходовым механизмом переключения КамАЗ-142 с 5 передними и одной задней передачами. Установка этой несколько модернизированной коробки позволила повысить ее долговечность на 15-20%. На автомашины «Мустанг» также устанавливается 10-ступенчатая коробка передач с передним делителем для автомобилей, эксплуатируемых по бездорожью. Эта коробка в разы увеличивает проходимость КамАЗ 4350.

Автомашины комплектуются однодисковым (диск нажимной) фрикционным сухим сцеплением. Цилиндрические витые пружины расположены периферийно, привод сцепления гидравлический, снабжен пневмогидравлическим усилителем и следящим устройством.

Двухступенчатая коробка передач с блокируемым межосевым дифференциалом на заднем мосту и двойной главной передачей с парными коническими и цилиндрическими шестернями. Привод переднего моста не отключается и работает постоянно.

Рессорные передняя и задняя подвески снабжены стабилизаторами поперечной устойчивости, автомобиль в экстремальных дорожных условиях легко двигается по неровностям дороги, сохраняя хорошую управляемость, плавность хода при этим не страдает.

Рабочая тормозная система КамАЗ 4350 имеет пневматический двухконтурный привод, приводящий в действие тормозные механизмы (по раздельности) передней и задней осей. Управление от ножной педали в кабине автомашины. Тормозные камеры на 20 литров. Для плавного снижения скорости автомобиля и его полной остановки служит запасная тормозная система, она едина со стояночным тормозом.

Стояночная тормозная система оснащена приводом аварийного растормаживания для воздействия на энергоаккумуляторы в случае утечки сжатого воздуха из баллонов – становится возможным возобновление движения КамАЗа. В кабине установлена система контрольных приборов, благодаря которым водитель может отслеживать работу аварийной сигнализации, оповещающей о работе тормозных систем и их приводов световыми и акустическими сигналами. Чтобы включить вспомогательную тормозную систему водителю нужно активировать моторный тормоз-замедлитель. Он перекроет выпускные трубопроводы и отключит подачу топлива в двигатель.

Устройство

КамАЗ-55111 оборудован сварной платформой коробчатого типа. Специальные крепления и стяжки связывают раму автомобиля с системой стальных лонжеронов и поперечных балок. Для более надежной работы предусмотрена гидравлика, включающая коробку отбора мощности, пневмопривод, гидроцилиндр, бак, кран управления, масляный привод, пневматические клапаны, функционирующие на электричестве, клапаны ограничения и масляный насос. Запуск данного механизма осуществляется из водительской кабины.

Простые и легкие колеса грузовика выпускаются на предприятии ЗИЛ. Самосвал имеет рессорную подвеску.

КамАЗ-55111 комплектуется 2-местной откидываемой цельнометаллической кабиной, размещенной над мотором. Она отличается высокой крышей и отсутствием спального места. Это накладывает ограничение на время использования автомобиля. Кабина также имеет утепление и хорошую шумоизоляцию.

Самосвал оснащен 9-ступенчатой механической КП. При этом без делителя количество ступеней сокращается до пяти.

Конструкцией модели предусмотрено 2-дисковое сухое сцепление и гидравлический привод с пневмоусилителем.

Автомобиль имеет цельнометаллическую платформу с возможностью опрокидывания и системой подогрева, разгрузка техники осуществляется только назад. Доступно дистанционное управление процедурой.

Пневматическая тормозная система модели относится к барабанному типу с площадью рабочей поверхности в 6300 кв. см.

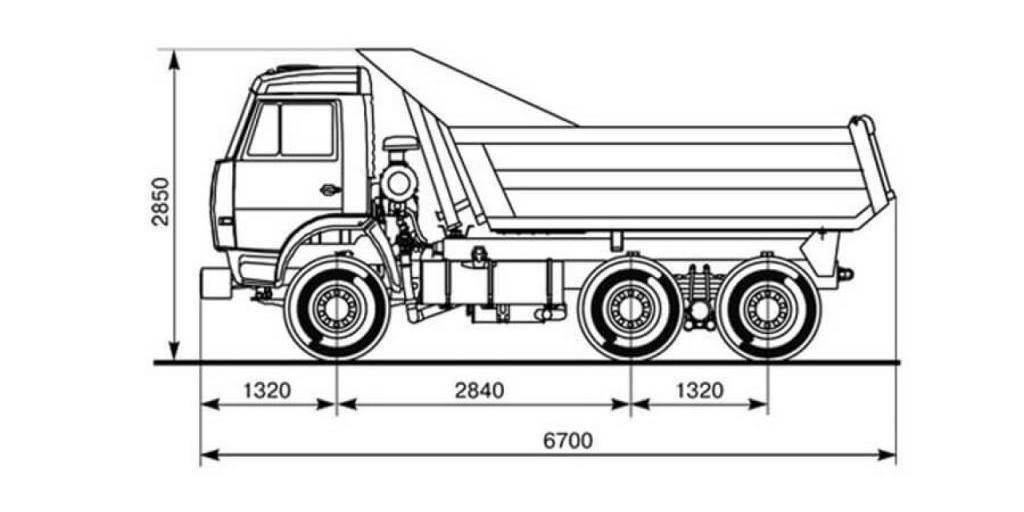

Габаритно-весовые параметры

  1. Длинна – 6700 мм;
  2. Ширина – 2500 мм;
  3. Высота – 2765 мм;
  4. Колесная база – 2840+1320 мм;
  5. Ширина колеи – передние колеса 2043 мм, задние колеса 1890 мм;
  6. Дорожный просвет – 290 мм;
  7. Снаряженная масса самосвала – 9150 кг;
  8. Полная масса самосвала – 22300 кг;
  9. Полная масса полуприцепа – 12800 кг;
  10. Полная масса автопоезда – 35100 кг;
  11. Распределение нагрузки при полной массе – передняя ось 5550 кг, задняя тележка 16850 кг.

Кабина

Дизайн кабины по сравнению с предыдущей моделью изменился. Она стала более просторной. Крышу кабины приподняли.

Впереди установили фары прямоугольной формы. Кабина выполнена из металла с наклоном вперёд по ходу движения авто. Кабина рассчитана на 3-х человек.

Внутри кабины неплохая шумо и гидроизоляция. Вход-выход рассчитан на две стороны.
