Многоцелевой истребитель Су-35

Авионика

На истребителях Су-35С используется радиолокационная станция с фазированной антенной решёткой Н035 Ирбис.

Характеристики РЛС:

  • Диапазон частот: X (8—12 ГГц)
  • Диаметр ФАР: 900 мм
  • Углы обзора: ±60° (электронное), ±120° (с гидроприводом)
  • Средняя мощность: 5000 Вт
  • Дальность обнаружения целей:

    • с ЭПР 0,01м²: до 90 км
    • с ЭПР 0,01 м² на встречных ракурсах 100 км;
    • с ЭПР 0,1 м² на встречных ракурсах 160 км;
    • с ЭПР 1 м² на встречных ракурсах 270 км;
    • с ЭПР 3 м²:

      • на встречных курсах: 350—400 км (в зоне 100 кв. градусов, на фоне неба)
      • на догонных: 150 км
  • Цели:

    • Обнаружение и целеуказание: 4 наземные или 30 воздушных
    • Одновременный обстрел: ракетами с полуактивной головкой самонаведения (Р-27Р, Р-27ЭР) — не более 2 целей; ракетами с активной головкой самонаведения (Р-77, РВВ-АЕ, РВВ-СД, Р-37) — не более 8.
  • ОЛС позволяет сопровождать 4 воздушные цели на дальности до 80 км. Су-35 имеет систему предупреждения о ракетном нападении (датчики ИК-диапазона).
  • В самолёте возможно применение подвесных контейнеров РЭБ.

Описание самолёта Су 35

Истребитель Су 35

Аэродинамическая компоновка самолёта аналогична Су-27М – это средне расположенное крыло, двухкилевое вертикальное оперение и под крылом по обе стороны фюзеляжа силовые установки с изменяемым вектором тяги.

Особенность планера заключается в обработке кромки специальными материалами для уменьшения эффективной площади рассеяния. На фонарь кабины пилотов нанесли токопроводящий слой. У Су-35 горизонтальное оперение расположено спереди, а рули поворота при посадке выполняют функцию воздушного тормоза становясь поперёк направления полёта.

На Су-35С установлены модернизированные двигатели АЛ-41Ф1С, оснащённые всеракурсным вектором тяги и плазменным зажиганием. Эти силовые установки разрешают достигать скорости звука без применения форсажного режима. Новая вспомогательная установка вырабатывает переменный ток для бортовых потребителей и осуществляет наддув отсеков и кабины пилотов.

На смену гидродинамическому управлению двигателями пришло электрическое, что в практике означает взятие под контроль компьютера режимы пилотирования сложные для пилота.

Кабина пилотов новой машины оснащена как у самолётов пятого поколения. Информация о полёте отображается на двух ЖК-экранах в режиме «картинка в картинке». На переднем стекле кабины лётчиков разворачивается изображение параметров полёта при помощи индикационного коллиматора.

Радиолокационная станция «Ирбис» с пассивной фазированной решёткой антенны обнаруживает цели на удалении 400 км, сопровождает 30 целей в воздухе и атакует одновременно восемь из них..

На удалении 80 км захват целей и дальнейшее сопровождение обеспечивается оптико-локационной станцией. Благодаря датчикам, работающим в инфракрасном диапазоне, пилот получает предупреждение о возможной ракетной атаке.

Су-35 способен нести вооружение общей массой 8 тонн на 12 точках подвески. Восемь из них расположены под крылом и четыре под фюзеляжем. Только управляемых ракет «воздух-воздух» можно разместить на самолёте тонну, среди остальных это и противокорабельные, противолокационные, три ракеты большой дальности «Калибр-А», большой набор ракет «воздух-поверхность».

Истребитель Су 35 над землёй

Лётно-технические характеристики самолёта Су 35

  • Площадь крыла – 62,2 м2.
  • Общая длина самолёта – 21,95 м.
  • Высота самолёта – 5,92 м.
  • Вес пустого самолёта – 19 т.
  • Максимальный взлётный вес – 34,5 т.
  • Вес топлива – 11,5 т.
  • Вес топлива в двух подвесных баках – 2,8 т.
  • Силовая установка – 2 ТРДДФ АЛ-41Ф1С.
  • Тяговооруженость на форсаже – 2 х 14500 кгс.
  • Максимальная тяговооруженность – 2 х 8800 кгс.
  • Максимальная скорость у земли – 1400 км/час.
  • Максимальная скорость на большой высоте – 2500 км/час.
  • Перегоночная дальность с ПТБ – 4500 км.
  • Практическая дальность без ПТБ – 3600 км.
  • Потолок – 18 тыс м.
  • Скороподъёмность – 16800 м/мин.
  • Максимальная перегрузка – 9 G.

Вооружение Су 35

  • 30-мм пушкаГШ-301.
  • Ракеты «воздух-поверхность» — 2 Х-59М, 6 Х-31, 1 «Калибр-А».
  • Высокоточные – 6 КАБ-500, КАБ-1500,С-25ЛД, Х-25, 6 Х-219.
  • НУР, бомбы различного назначения – 1,5 т.
  • Ракеты «воздух – воздух» — малой дальности 4 Р-73, средней дальности – 6 Р-27, 10 РВВ-АЭ, большой дальности – 1 РВВ-БД.

Оценка истребителя

National Interest назвал Су-35 первым в списке самого опасного вооружения России при гипотетическом конфликте с США, по мнению экспертов издания, Су-35 – «экстремально опасный» для любого самолёта НАТО. Эксперты отметили, что опасность Су-35 связана с очень большой загрузкой ракет «воздух-воздух» дальнего радиуса действия, возможностью пуска ракет на сверхзвуковой скорости, сверхманёвренностью и мощными средствами радиоэлектронной борьбы.

National Interest называет Су-35 чрезвычайно опасным противником для любого американского истребителя, за исключением F-22 Raptor.

После непосредственного контакта Су-35 с американскими F-22 над Аляской 11 сентября 2018 года военный обозреватель издания Business Insider обратил внимание на преимущества Су-35 перед американским истребителем 5-го поколения. Алекс Локи отметил большее количество ракет и лучшую манёвренность.

История создания

В 1977 г. в ОКБ П. О. Сухого были начаты предварительные исследования возможных путей увеличения боевых возможностей истребителя Су-27, который в то время являлся самым мощным в мире серийным тяжёлым истребителем завоевания господства в воздухе. В Су-27 удалось удачно совместить хорошо отработанные конструктивные элементы самолётов 1970-х гг. и достижения аэродинамики, двигателестроения и БРЭО первой половины 1990-х гг. Одним из ключевых направлений совершенствования самолёта явилось повышение его маневренных характеристик (несмотря на, то что Су-27 являлся самым маневренным в мире истребителем 4-го поколения, прогнозируемые тенденции развития зарубежных истребителей не позволили останавливаться на достигнутом) путём совершенствования аэродинамики при условии тесного сотрудничества с ЦАГИ.

Работы по созданию истребителя Су-27М, получившего «фирменное» обозначение «35» или «Су-35», возглавил главный конструктор Н. Ф. Никитин, при общем руководстве генерального конструктора М. П. Симонова.

Для перспективных модификаций Су-27 — многофункционального истребителя Су-27М, палубного Су-27К и ударного самолёта Су-27ИБ была разработана аэродинамическая компоновка с передним горизонтальным оперением (ПГО), которое служило для формирования мощных вихревых жгутов, управляющих пограничным слоем, «набухающем» на крыле при движении самолёта на больших углах атаки. Вихревые генераторы, по рекомендации ЦАГИ, были применены приблизительно в то же время (на рубеже 1970-80-х годов) и при модернизации истребителя МиГ-23: последняя и наиболее маневренная версия этого самолёта — МиГ-23МЛД — была снабжена небольшими вырезами («клыками») на корневой части крыла.

Первые продувки в аэродинамических трубах различных вариантов ПГО для Су-27, проведенные совместно со специалистами ЦАГИ, выявили наличие ряда проблем, связанных с обеспечением управляемости самолёта в продольном канале на некоторых углах атаки.

К весне 1982 г. был отработан вариант ПГО, пригодный для установки на истребитель.

В мае 1985 г. опытная машина Т10-24 с передним горизонтальным оперением, пилотируемая лётчиком-испытателем В. Г. Пугачёвым, совершила первый полёт. Её испытаниями руководил ведущий инженер Г. С. Кузнецов. Полёты подтвердили ожидаемое улучшение характеристик устойчивости и управляемости на больших углах атаки, а также взлётно-посадочных характеристик.

28 июня 1988 г. Поднялся в воздух первый из пяти истребителей, переоборудованные из Су-27 в рамках программы Су-27М.

Конструкция

Российские Су-35 (внизу) и Су-57 (вверху) — истребитель пятого поколения в полёте

Истребитель Су-35 является глубокой модернизацией Су-27. Он имеет в значительной степени новый усиленный планер; в отличие от старого Су-27М, не имеет переднего горизонтального оперения (ПГО) и тормозного щитка (торможение при посадке осуществляется отклонением рулей направления от продольной оси).

Согласно заявлению КБ «Сухой», назначенный ресурс Су-35 (кроме двигателей) — 6000 лётных часов или 30 лет. Заявленный назначенный ресурс двигателей — 4000 часов.

Планер

См.

Планер Су-35: кромки планера покрываются материалами, снижающими эффективную площадь рассеяния. Фонарь кабины имеет токопроводящее напыление.

Двигатели

Двигатели «изделие 117С» с УВТ

На Су-35 установлены два двухконтурных турбореактивных двигателя АЛ-41Ф1С разработки ОКБ им. А. Люльки — филиала ПАО «ОДК-УМПО» с форсажной камерой, плазменной системой зажигания и всеракурсно управляемым вектором тяги (УВТ).

Данные двигатели являются «упрощённым» вариантом АЛ-41Ф1 — двигателя первого этапа истребителя пятого поколения. От него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14 500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу).

Ресурс 4000 часов, межремонтный 1000 часов.

РЛС Н035 Ирбис с ПФАР

Су-35С ВВС России в окраске, принятой с 2010 по 2013 годы

ВГТД ТА14-130-35 — вспомогательный (ВСУ) газотурбинный двигатель с эквивалентной мощностью 105 кВт. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей.

Авионика

Су-35С обладает информационно-управляющей системой ИУС-35.

Установлена РЛС с фазированной антенной решёткой «Н035 Ирбис», которая имеет дальность обнаружения целей с ЭПР 0.01 м² до 100 км; ЭПР 0.1 м² до 160 км; ЭПР 1 м² до 270 км; ЭПР 3 м² до 400 км антенная система L-диапазона, которая имеет дальность обнаружения целей с ЭПР 0.01 м² до 130 км.
В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС.

Вместо традиционных штанг ПВД использованы невыступающие в поток датчики системы СИ ВСП-35, что позволило избавиться от непрозрачного для радиоволн «пятачка» на носовом обтекателе и выровнять диаграмму чувствительности РЛС.

Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты.

Кабина пилота оборудована тремя дисплеями с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле.

Самолёт оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Оборудован системой оптической передачи данных для связи между самолётами группы при полёте в режиме радиомолчания. Приёмники/передатчики этой системы в виде коротких полос по бокам кабины, на килях и законцовках крыльев являются одним из наиболее заметных внешне отличий от предыдущих модификаций.

Модификации

Су-35БМ — первоначальное название программы модернизации самолёта Су-27 — «большая модернизация». В дальнейшем пошёл в серию как Су-35.

Су-35C — глубоко модернизированный сверхманевренный многофункциональный истребитель поколения «4++». В нём использованы технологии пятого поколения, обеспечивающие превосходство над истребителями аналогичного класса. Отличительными особенностями самолёта являются новый комплекс авионики на основе цифровой информационно-управляющей системы, интегрирующей системы бортового оборудования, новая радиолокационная станция (РЛС) с фазированной антенной решёткой с большой дальностью обнаружения воздушных целей с увеличенным числом одновременно сопровождаемых и обстреливаемых целей, новые двигатели с увеличенной тягой и поворотным вектором тяги. Су-35С совершил первый полёт в феврале 2008 года.

«Начинка» Су-57: невидим и невредим

В декабре 2017 года опытная модель Т-50-2 совершила первый полет на двигателях второго этапа под условным названием «изделие 30», которыми будут укомплектовываться серийные Су-57. Именно этот двигатель обеспечивает выполнение технического задания Минобороны. «Изделие 30» является полностью новым двигателем, а не модернизацией предыдущих. Головным предприятием по его разработке стало ОКБ им. А.М. Люльки.


Двигатель АЛ-41Ф1

Разработчиком радиоэлектронной системы Су-57 является НИИП им. В.В. Тихомирова. Многофункциональная радиоэлектронная система с активными фазированными антенными решетками (АФАР) дополняется оптико-электронной локационной системой, которая позволяет обнаруживать в передней полусфере воздушные цели с низкой эффективной площадью рассеяния. Таким образом, Су-57 может отслеживать и поражать цели по всем направлениям.

Система «электронного пилота» оказывает летчику всестороннюю информационную поддержку, в режиме реального времени производя большое количество вычислений на современных многопроцессорных системах. Полагаясь в критических ситуациях на гипотезный анализ системы, обрабатывающей всю входящую информацию, пилот может более качественно сосредоточиться на тактических задачах.

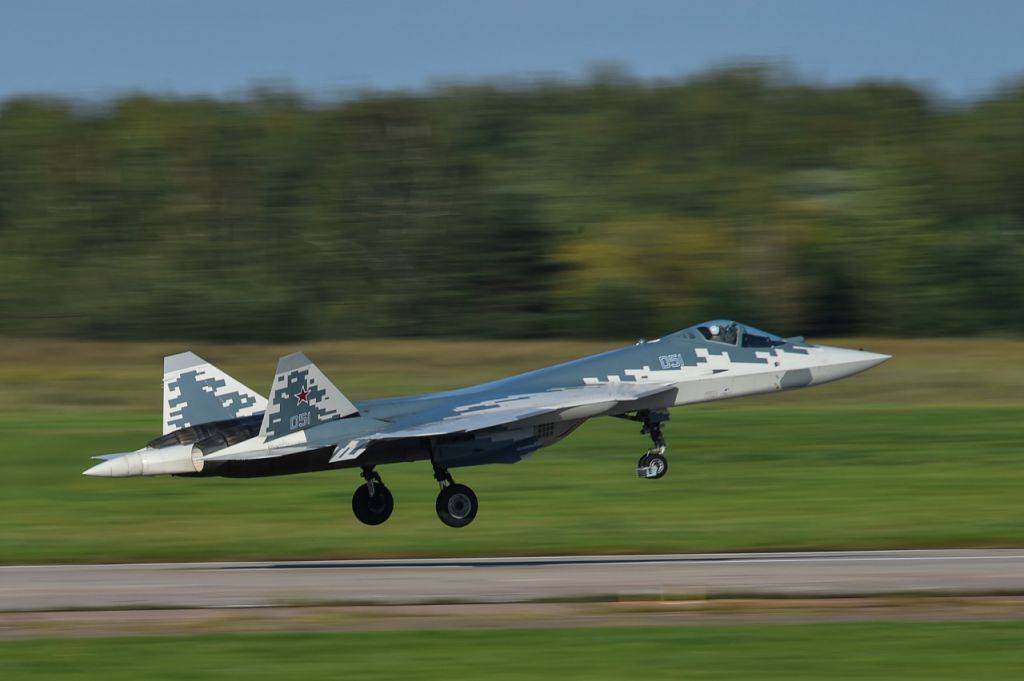

Фото: оргкомитет авиасалона МАКС

Су-57 отлично справляется с еще одной задачей истребителей пятого поколения – быть невидимым для противника. Самолет отличается низким уровнем заметности в радиолокационном и инфракрасном диапазонах. Бортовое электронное оборудование и вооружение Су-57 надежно защищены от помех даже в режиме работы с автоматизированными системами управления войсками, когда идет непрерывный обмен информацией между всеми участниками процесса.

Встроенный бортовой комплекс обороны и система радиоэлектронной борьбы эффективно защищают Су-57 от атак зенитных ракет и управляемых ракет, выпущенных истребителями противника. При этом сам самолет оснащается самым современным вооружением: модернизированной 30-мм авиапушкой и новейшими образцами управляемых ракет «воздух-воздух» и «воздух-поверхность».
