Eurofighter Typhoon: европейский истребитель четвертого поколения

Первый раунд: выбор специалистов

Франция:Дассо-Рафаль»

Двухдвигательный лёгкий многоцелевой истребитель, главная надежда французов в воздушном бою. Поднявшись на крыло в 2001 году, уже через три года он начал поступать на вооружение французских военных, вытесняя предыдущую разработку —Дассо-Мираж» 2000.

Этот самолёт не может серьёзно похвастаться и выделиться из рядов конкурентов. Тяговооружённость не самая большая, управляемого вектора тяги нет. Есть бортовая радиолокационная станция с активной фазированной решёткой, но кого сейчас этим удивишь. Выгодно отличается лишь боевая нагрузка, составляющая солидные 9500 килограммов, что больше не только европейских, но и американскихколлег».

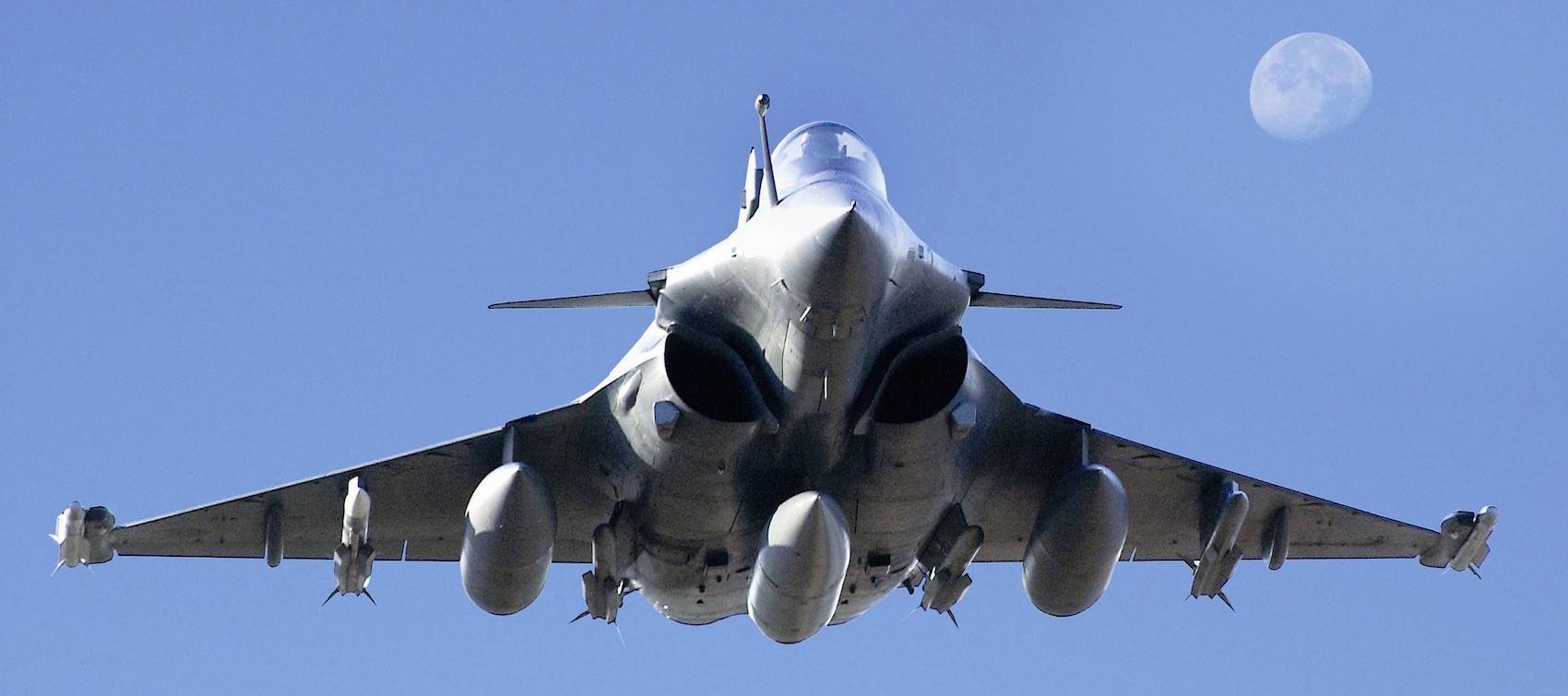

Дассо Рафаль»

Ещё создатели активно рекламируют большое количество углепластика(карбона, если по-нашему, дворовому) в конструкции самолёта. Однако хвастаться этим как-то слабовато. Хотелось бы сказать о выгодно отличающей его авианосной версии, но и тут вышла промашка. Оказалось, что двигатели истребителей требуют техобслуживания каждые 150 часов полёта. Причём в условиях авианосца такие работы не провести — нужно возвращаться в порт. Когда это выяснилось, военные моряки громко кричали и жестикулировали, самолёты забраковали, а с двигателями решили разобраться позднее.

Германия, Италия, Испания и Великобритания:Еврофайтер Тайфун»

Едва ли не главная надежда Европы девяностых годов,Еврофайтер Тайфун» рванул ввысь в 1994 году, и вплоть до начала эксплуатации в 2003-м говорили о нём с придыханием и нежностью. Тут все веяния последних лет: даже снижение радиозаметности, чтобы играть впочти стелс».Почти» — потому что внутренних отсеков для вооружения не предусмотрели, всё крепится снаружи, по старинке.

Горючка находится в кессонах консолей крыла. Отчасти благодаря этому удалось обеспечить боевой радиус в 1390 километров; впрочем, с теми же тремя подвесными баками, что и уРафаля».

Еврофайтер Тайфун»(фото: David Ellins)

Отклоняемого вектора тяги тут нет, но в будущем — если клиенты дадут денег на разработку — можно будет получить и его. Двигатели модульные, как сейчас модно — время замены всего около 45 минут.

Швеция: SAAB JAS-39Грипен»

Шведское небо раскрыло объятья первомугрифону» в далёком 1988 году. Эксплуатация же этих самолётов началась почти на десять лет позже, в 1997. Шведские военные, составляя техническое задание для инженеровСааб», проставили крестики во всех возможных графах: низкая радиозаметность, возможность использовать истребитель как разведчик и перехватчик, укороченный взлёт, эксплуатация с неподготовленных аэродромов, дешевизна и простота.

Инженеры не подкачали. Пусть двигатель всего один, размеры небольшие, а боевая нагрузка почти в два раза меньше чем у Rafale, зато остальные пункты выполнили — получите и распишитесь.

SAAB JAS-39Грипен»(фото: Tuomo Salonen)

Самолёт дешёвый, простой и может похвастаться кокпитом, удивительно похожим на приборную панель автомобиля SAAB 9000(фирма-то почти та же самая). Особых чудес швед не показывает, но и не теряется. Отдельно стоит отметить и неплохую тяговооружённость.

Оценки:

Dassault Rafale — 4,5

Eurofighter Typhoon — 4,5

JAS 39 Gripen — 3,5

Шестое только на горизонте

Что такое боевой летательный аппарат шестого поколения, в точности не определено до сих пор. Зануды, впрочем, укажут, что и пятое поколение единого четкого определения по-прежнему не имеет. Однако определенные характерные черты этих будущих концептов уже определены.

Главный из них — создание полностью беспилотных боевых авиационных комплексов. Эти машины проектируются как беспилотные и лишь после этого — как «опционально пилотируемые». Это общее место: например, российский концепт шестого поколения, прорабатываемый сейчас в самой начальной стадии, ориентирован именно на беспилотное исполнение, и лишь в качестве возможного допускается пилотируемый вариант. Беспилотные машины имеют определенные плюсы, в частности, они легче и имеют свои преимущества по перегрузкам и допустимому уровню физических полей.

Более того, шестое поколение предусматривает создание «стай»: групп машин, работающих в единой боевой сети обмена информацией. В России рассматривался в том числе вариант пилотируемого «командного» самолета во главе стаи беспилотников.

Темпест_1

Министр обороны Великобритании Гэвин Уильямсон осматривает модель кабины истребителя шестого поколения Tempest на авиасалоне в Фарнборо

Фото: REUTERS/Peter Nicholls

Шестое поколение, скорее всего, станет первым двухсредным. Самолеты станут воздушно-космическими и получат возможность действовать не только в верхних слоях атмосферы, но и на орбите. При этом будет внедрено новое поколение композитов и наноматериалов, которые в том числе радикально снизят радиолокационную и инфракрасную заметность самолетов.

Среди откровенно фантастических (по крайне мере, из сегодняшнего дня) предложений — метаморфизм: придание самолетам способности изменять форму в полете и не только в виде изменения стреловидности крыла.

Само собой, особый интерес представляют бортовые комплексы вооружения «на новых физических принципах». К ним в первую очередь относится электромагнитное оружие, способное поражать бортовую аппаратуру вражеских летательных аппаратов. Кроме того, допускается создание лазеров, что будет выгодно для применения в том числе и за пределами атмосферы.

Помимо европейцев и России, соответствующие проработки ведутся в Китае (проект «Темный меч») и в США (где программы размножаются из-за противоречий ВВС и авиации флота).

Два пути

В 2017 году участие Британии в программе FCAS приостановили. А уже в 2018 британцы гордо заявили, что создают собственный конгломерат для разработки перспективного истребителя и дронов к нему — «Тим Темпест», состоящий из компаний, подконтрольных BAE, и примкнувшей к ним итальянской корпорации «Леонардо S.p.A.»

Как понятно из названия, строить они должны были самолёт «Темпест», макет которого показали в том же 2018 году. На основе истребителя в перспективе планируют разработать и новый беспилот­ник, что и позволит британцам продолжать классифицировать их проект как самолёт шестого поколения — из-за наличия опциональной пилотируемости.

Британский перспективный истребитель в сопровождении дронов (фото: BAE)

За новым немецко-французским союзом осталось старое название FCAS. Сам самолёт получил название NGF (New Generation Fighter), будущий беспилотник к нему назвали RC (Remote Carrier).

Интересно, что ещё почти год французы и немцы под видом NGF показывали совсем разные самолёты.

Это подтверждало слухи о том, что «Дассо» и «Эйрбас» продолжают вести разработку своих вариантов, пока идёт согласование о совместных требованиях к новому истребителю и вкладе в него. Французская машина выглядела посовременнее: бесхвостка, без вертикальных килей, со сложной системой управления вектором тяги. Немецкий вариант смотрелся попроще. И кили на месте, и общие обводы не такие зализанные — ближе к уже существующим «стелс» самолётам.

NGF от «Дассо»

NGF от «Эйрбас»

Наконец, на Ле-Бурже 2019 представили макет якобы единого варианта NGF. Его внешний вид стал неожиданностью для многих. Схема бесхвостки осталась в прошлом, появились наклонные цельноповоротные кили по типу использованных на F-23. Необычным оказалось и крыло — в то время как для пятого поколения во всём мире типично крыло трапециевидной формы, у NGF мы видим уже почти забытое стреловидное крыло с трапециевидным центропланом. Несмотря на то, что самолёт больше не опционально пилотируемый, да и по немногим известным характеристикам он не превосходит F-22 или Су-57, — NGF продолжают гордо именовать шестым поколением.

«Дассо Эйрбас» NGF, многие называют его FCAS, что не совсем верно

Разрабатываемый в рамках программы FCAS беспилотник RC

В итоге на 2019 год ситуация с европейскими истребителями очень напоминает то, что мы видели в начале 80-х. Одновременно разрабатываются два очень похожих самолёта — просто в этот раз совместно работают французы с немцами, а британцы отдельно. Несмотря на гордое звание «шестого поколения», и «Темпест», и NGF не сильно превосходят свои аналоги в других странах. И даже сроки первого полёта у них одинаковые — примерно 30-е годы.

Многие находят новый NGF очень похожим на более старый британский проект ВАЕ «Реплика». Это уже вызывало ряд обвинений в воровстве идей от авиалюбителей туманного Альбиона

Построят ли европейцы эти самолёты, сказать трудно. Вполне может случиться так, что они снова вернутся к идее стаек продвинутых беспилотников под командованием более старых пилотируемых машин. Куда интереснее выглядят азиатские проекты из Японии, Южной Кореи и Турции. Шанс на реализацию у них как бы не больше, чем у старушки Европы, которая мечтает показать, что ей по зубам передовое авиастроение.

Поколение шесть

Сейчас европейские производители намерены совершить резкий технологический рывок, перейдя от строительства истребителей четвёртого поколения сразу к производству «техники будущего». Для этого Dassault Aviation и Airbus объединяют свои усилия, результатом чего должно стать создание не просто боевых самолётов, а «Боевой воздушной системы будущего» (Future Combat Air System, FCAS), которая будет включать в себя и пилотируемую авиатехнику, и БПЛА, и крылатые ракеты. Предполагается, что эта комплексная боевая система сможет координироваться со спутниками, сухопутными и морскими войсками.

Работу планируется завершить в период между 2035 и 2040 годом, отмечается на сайте Dassault Aviation.

Осенью прошлого года оборонное подразделение Airbus, компания Airbus Defense and Space, официально представило собственную концепцию «истребителя будущего New Fighter», который должен стать одним из звеньев FCAS. Выступая на конференции, представитель корпорации Антуан Ноге подчеркнул, что самолёт разрабатывается в рамках франко-германской инициативы по укреплению суверенитета.

Впрочем, о будущих характеристиках New Fighter пока почти ничего не известно. Компания анонсировала, что самолёт будет обладать малозаметностью, большим радиусом боевых полётов, современными датчиками и системами связи с БПЛА и спутниковой группировкой. Кроме того, разработчики надеются оснастить истребитель принципиально новым оружием. В первую очередь речь идёт о лазерных системах.

За исключением отдельных деталей, похожими характеристиками обладают уже выпущенные в России и США истребители пятого поколения. В США были разработаны многоцелевой истребитель пятого поколения F-22 Raptor и многофункциональный истребитель-бомбардировщик пятого поколения Lockheed Martin F-35. Оба самолёта обошлись американскому бюджету в астрономические суммы. Так, к 2014 году стоимость программы по разработке F-35 достигла $1,3 трлн, что не могло не сказаться на конечной цене истребителей. Эксперты отмечают, что европейский истребитель шестого поколения может побить американский рекорд.

В России созданием самолётов аналогичного класса занимается ОКБ имени П.О. Сухого. В 2013 году было начато мелкосерийное производство перспективного многофункционального истребителя пятого поколения Су-57.

В целом эксперты комментируют амбициозные планы европейских производителей с заметным скепсисом. В частности, они отмечают, что европейский истребитель шестого поколения вполне может побить американский рекорд по затратам на разработку и создание.

«Сейчас неизвестно, какой будет технологическая среда в 2040-х годах, сохранится ли боевая пилотируемая авиация в современном виде. Возможно, что будет осуществлён переход на БПЛА. В принципе, идея перескочить через одно поколение имеет право на существование, хотя её нельзя назвать слишком хорошей», — отметил в интервью RT заместитель директора Центра анализа стратегий и технологий Константин Макиенко.

По мнению военного эксперта полковника в отставке Виктора Литовкина, заявка Dassault Aviation на создание «самолёта будущего» пока ничем не подкреплена.

«Чтобы говорить о том, к какому поколению будет относиться этот самолёт, сначала нужно получить его тактико-технические характеристики. Самолёт должен в реальных условиях показать, на что он способен. Пока это просто рекламный ролик», — считает Литовкин.

Активные дискуссии о самолётах пятого и шестого поколений имеют скорее спекулятивный характер, чем практический, уверен эксперт. Самолёт пятого поколения может найти применение только на высокотехнологичной войне между ведущими державами, которая невозможна в силу существования у них ядерных арсеналов. Сейчас Франция и Германия просто хотят показать, что тоже могут построить такой самолёт, считает Виктор Литовкин.

Впрочем, с политической точки зрения это стремление эксперты считают вполне логичным — в отношениях США и Евросоюза за последнее время наметилась явная тенденция к охлаждению. В этих условиях полагаться только на поставки американских вооружений было бы просто неразумно.

Компьютерная сеть «Еврофайтер Тайфун»

Компьютерная сеть «Еврофайтер Тайфун» имеет свои
особенности. В истребителях F-22 и Rafale F2/3 сигналы от датчиков поступают в
центральную систему обработки данных. В отличие от этих моделей
«Еврофайтер» первого транша не использует встроенную модульную
авионику (Integrierte Modulare Avionik,
IMA). В нем данные с датчиков обрабатываются несколькими подсистемами и
собираются в общую тактическую картину обстановки.

Вычислительная сеть самолета состоит из нескольких
компьютеров, которые соединены оптоволоконными кабелями согласно стандарту
STANAG 3910. Скорость передачи данных в сети достигает 1 Гбит/с. Отдельные
системы также представляют «островки» в авионике и подключаются к оптоволоконной
сети только через дополнительный компьютер.

Фрагмент кода на языке Ada

Полное программное обеспечение самолета написано на языке
программирования Ада (Ada). На момент
разработки проекта «Еврофайтер Тайфун» был крупнейшим программным
проектом Aдa в Европе. В машинах первого транша все микропроцессоры типа
Motorola 68020 получили обозначение процессора общего назначения. При этом,
прикладное программное обеспечение работает только с конкретным оборудованием
соответствующего компьютера миссии, что затрудняет внесение необходимых изменений
или делает их невозможными.

Развитие системы

С целью противодействия устареванию, для самолетов, начиная
с транша 2, провели комплексную переработка авионики по авиационному стандарту ASAAC. В результате функционал
получил строгое разделение на аппаратное и программное обеспечение.

Следующим шагом стало объединение более 40 компьютеров
миссий «Еврофайтер Тайфун» в единый компьютер миссии общего
назначения (General Purpose Mission Computer, GPMC). Это
позволило поддерживать работу только одного компьютера миссии с одной
операционной системой, запуская более 40 приложений одновременно. Таким
образом, самолеты траншей 2 и 3 идентичны на стороне программного обеспечения,
поскольку прикладное программное обеспечение или его обновления работают в
одной операционной системе и соответствуют требованиям ASAAC.

Согласно публикациям, в ходе модернизации «Еврофайтер
Тайфун» получил новый криптомодуль от компании Cassidian. С его введением
отпала необходимость вводить вручную перед каждой миссией и удалять по ее
завершению коды для радиообмена, системы распознавания «свой-чужой»,
GPS и каналов передачи данных.

Новый модуль способен управлять паролями и требует заполнения
всеми кодами только один раз. Вместо того, чтобы вводить необходимые ключи за
час до каждой миссии, с риском ошибок ввода, процедура теперь занимает меньше
минуты. По оценкам специалистов, инновация экономит трехзначную сумму в
миллионах затрат на жизненный цикл изделия. «Еврофайтер Тайфун» стал
первым боевым самолетом с подобной системой.

Rafale

В знаменитый консорциум Eurofighter входили ведущие европейские державы, в том числе и Франция. Но возникшие между странами разногласия, в частности, по поводу массы будущего истребителя, привели к тому, что в 1985 году Франция отказалась участвовать в программе и занялась собственными разработками.

ВВС и ВМС страны нужен был многоцелевой истребитель, и такая машина была сконструирована фирмой Dassault. Первые полеты проведены в 1986 году, а на вооружение ВМС страны истребитель принят в 2004 году. Двумя годами позже Rafale был принят на вооружение ВВС Франции.

С конца 90-х годов начался серийный выпуск двух версий: палубной и сухопутной.

Полет Rafale

Предлагается несколько модификаций машины, всего выпущено 225 самолетов.

Компания производитель пыталась выйти на международный рынок поставок вооружения с этим истребителем, но первоначально все попытки были безуспешными. Rafale не выдерживал конкуренции с раскрученными и более боеспособными F-15Е, Eurofighter и Gripen. Были проиграны конкурсы в Саудовской Аравии, Сингапуре, Бразилии, Швейцарии, Республике Корея.

Такое положение дел не могло не сказаться на общем объеме производства боевых самолетов. Компания Dassault выпуска в год только 11 единиц.

Удачей можно было бы считать успешное участие французской компании в тендере в Индии в 2012 году. Именно там Rafale сумел одержать победу над Eurofighter, а контракт предполагал поставку в Индию 126 единиц боевых машин. Н со дня проведения тендера прошло более пяти лет, переговоры шли постоянно, а сторонам не удалось прийти к соглашению. Отчасти это объяснялось неделанием французской стороны отвечать за качество выпускаемых машин, которые будут собираться по лицензии в Индии. Требование о том, что 108 самолетов должны быть собраны на территории страны, содержал в себе контракт, и именно такими были и условия конкурса.

Уже осенью 2016 года были проведены встречи и между правительствами Франции и Индии, где подписаны новые соглашения. Согласно договоренностям, Франция должна поставить Индии 36 машин Rafale. Еще такое же количество истребителей может быть поставлено в страну после выполнения условий первого контракта (до 2023 года).

Удачным был на контракты 2015 год, когда Франции удалось подписать соглашения с Египтом и Катаром. В первом случае предусматривалась поставка 24 боевых машин, из них шесть первых Rafale уже отправлены Египет.

Для Катара договор подписан на партию в 24 истребителя, и первые самолеты планируется отправить в следующем, 2018 году.

Самолеты этого семейства будут экспортироваться и в Индию.

Это дало возможность правительству Франции объявить о том, что выпуск истребителей Rafale увеличен до 22 единиц в год.

Если говорить о перспективах, то Франция надеется на успех переговоров, которые вот уже более пяти лет ведутся с ВВС ОАЭ. Речь идет о поставках в эту страну 60 боевых машин.

Вполне возможно, что в продолжении действующих соглашений с Индией будут заключены новые контракты, но для этого необходима победа в тендере по поставкам вооружения ВМС Индии.

Из конкурентов Rafale следует отметить американский F/A-18E/F, который США постоянно выставляют на конкурсы в Финляндии, Малайзии, а также Швейцарии. Весной было объявлено, например, что ВВС Малайзии планируют сделать закупку партии боевых самолетов Rafale в количестве 18 единиц. При этом стоимость контракта может составить более 2 млрд. долларов.

В целом, анализируя состояние и перспективы существующих контрактов, а также возможные тендеры и опционы, Франция может поставить на экспорт до 200 боевых машин данного семейства истребителей.

Производство

Тайфун является уникальным боевым самолётом, который имеет четыре варианта: по одному для каждого члена консорциума, в то же время все компании-подрядчики производят агрегаты для каждого из 620 заказанных самолётов.

• Alenia Aeronautica
  – Левое крыло, внешние флапероны, задняя секция фюзеляжа .
• BAE Systems
  – Передняя часть фюзеляжа (включая ПГО), фонарь, гаргрот, хвостовой стабилизатор, внутренние флапероны, задняя секция фюзеляжа.
• EADS Deutschland
  – Центральная часть фюзеляжа, центроплан.
• EADS CASA
  – Правое крыло, предкрылки.

Произодство разделено на три транша, которые в свою очередь делятся на партии и блоки, например, первый транш двухместных самолётов для ВВС Великобритании делится на две партии T1 и T1A.

План поставок

Страна

1 Транш

2 Транш

3 Транш

Всего

15

15

44

68

68

180

29

46

46

121

48

24

72

20

33

34

87

55

89

88

232

Всего:

157

284

260

707

Примечания

1. ↑
2. Power to progress, Flight International, Reed Business Publishing (10 апреля 1991). Дата обращения 5 июля 2007.
3.  (недоступная ссылка). Дата обращения 8 мая 2011.
4. Richardson, Doug. Stealth Warplanes: Deception, Evasion and Concealment in the Air. London: Salamander, 2001. р. 113.
5. . eurofighter.at. Дата обращения 3 ноября 2015.
6. AirForces Monthly (неопр.). — 2004.
7. . Дата обращения 4 февраля 2013.
8. , FR: Dassault, http://www.dassault-aviation.com/en/defense/rafale/aircraft-characteristics.html?L=1>.
9. , Eurofighter, http://www.eurofighter.com/et_ap_pd_ov.asp>.
10. , DE: Luftwaffe, http://www.luftwaffe.de/portal/a/luftwaffe/kcxml/04_Sj9SPykssy0xPLMnMz0vM0Y_QjzKLNzKI93AMA8mB2e4-AfqRUFYIQtTLGSoKUhuUkqrv65Gfm6rvrR-gX5AbGlHu6KgIAPMomGo!/delta/base64xml/L2dJQSEvUUt3QS80SVVFLzZfMjBfSDVQ?yw_contentURL=%2F01DB060000000001%2FW26E7J9E579ITSRDE%2Fcontent.jsp>.
11. ↑ , Blogspot, http://3.bp.blogspot.com/_qrjFeNOsuEY/TS0pRdh1k2I/AAAAAAAAAGU/1Nao6ZHY2_Q/s1600/page0022.jpg>
12. , SE: Saab, http://www.saabgroup.com/en/Air/Gripen-Fighter-System/Gripen-for-India/The-Fighter-Gripen-IN/>.
13. , NL, 8 Aug, http://www.jsfnieuws.nl/wp-content/NLGRIPENPRESSBRIEFAug08.pdf>. Проверено 1 февраля 2011..
14. ↑ , JSF Nieuws, с. 5, http://www.jsfnieuws.nl/wp-content/JSF15_ERIC_GRIPEN_DEMOROLLOUT2008.pdf>.
15. , RU: MiG Aravia, http://www.migavia.ru/eng/military_e/MiG_35_e.htm>.
16. , Deagel, http://www.deagel.com/Strike-and-Fighter-Aircraft/Mig-35_a000357007.aspx>.
17. , Bharat-Rakshak, http://www.bharat-rakshak.com/media/AeroIndia2007/Brochures/DSC03906.JPG.html>.
18. , AT: Air Power, http://eurofighter.airpower.at/technik-daten.htm>.
19.  (англ.). bbc.com. BBC (16 February 2017). Дата обращения 7 июля 2017.
20. Gunther Oswald, Nina Weissensteiner.  (нем.). derStandard.at (7. Juli 2017). Дата обращения 7 июля 2017.
21. М.А. Левин, В.Е. Ильин. «Современные истребители». — Москва: «ХОББИКНИГА», 1994. — С. 15—18. — 288 с. — 15 000 экз. — ISBN 5-85561-014-4.
22. ↑

Тактико-технические характеристики

Основные проекции Eurofighter Typhoon.

Лётный шлем HMSS Еврофа́йтера британских ВВС. HMSS Helmet Mounted Symbology System – полётная информация отображается на лицевом щитке шлема.

Источник данных: «Современные истребители»

Технические характеристики

• Экипаж: 1 человек (F.2, FGR.4) или 2 человека (T.1/T.1A)
• Длина: 15,96 м
• Размах крыла: 10,95 м
• Высота: 5,28 м
• Площадь крыла: 50 м²
• Угол стреловидности по передней кромке: 55o
• Коэффициент удлинения крыла: 2,2
• Масса снаряжённого: 16000 кг
• Максимальная взлётная масса: 23500 кг
• Масса топлива: 5000 кг (во внутренних баках)
• Двигатели: 2× Eurojet EJ 200
• Тяга:
  • максимальная: 2×6120 кгс (60 кН)
  • на форсаже: 2×9180 кгс (90 кН)
  • Удельный расход топлива без форсажа 0,76 кг на кгс в час
  • Удельный расход топлива на форсаже 1,7 кг на кгс в час

Лётные характеристики

• Максимальная скорость:
  • на высоте: 2450 км/ч (M=2,3)
  • у земли: 1400 км/ч (M=1,2)
• Боевой радиус действия, км
  • в режиме истребителя: 1389
  • в режиме ударного самолёта: 601
• Перегоночная дальность: 3790 км
• Практический потолок 19 812 м
• Скороподъёмность: >315 м/с
• Время разгона на малой высоте с 370 до 1200 км/ч: 30 с
• Длина разбега/пробега: 700 м (снаряжённый)
• Нагрузка на крыло: 311 кг/м²
• Тяговооружённость: 1,18
• Максимальная эксплуатационная перегрузка: −3/+9 g
• ЭПР: 1 м² (без наружных подвесок)

Вооружение

• Пушечное вооружение: 1× 27 мм пушка Маузер BK-27 (англ.) в корневой части правого полукрыла
• Узлов подвески вооружения: 13
• Боевая нагрузка: ~7500 кг различного вооружения:
  • Ракеты «воздух-воздух»: AIM-9 Sidewinder, AIM-132 ASRAAM, AIM-120 AMRAAM, IRIS-T и в будущем MBDA Meteor
  • Ракеты «воздух-земля»: AGM-84 Harpoon, AGM-88 HARM, ALARM, Storm Shadow, Brimstone, Taurus, Penguin и в будущем AGM Armiger
  • Бомбы: Paveway 2, Paveway 3, Enhanced Paveway, JDAM, HOPE/HOSBO;
  • Лазерная система целеуказания, например, контейнер LITENING.

Авионика

РЛС CAPTOR-E, DSEI-2019

• РЛС: CAPTOR, с 2010 — АФАР CAESAR (CAPTOR Active Electronically Scanning Array Radar)
• ОЛС PIRATE (Passive Infra Red Airborne Track Equipment)
  • Длина: 680 мм
  • Ширина: 591 мм
  • Высота: 300 мм
  • Вес: 48 кг
