Обзор самолета Ил-18: история создания и лётно-технические характеристики

Конструкция самолёта Ил-18

Аэродинамическая схема Ил-18 – это моноплан с крылом низкого расположения трапециевидной формы, с четырьмя двигателями, расположенными на крыле и традиционным хвостовым оперением. Механизация крыла включает двухщелевые закрылки, выпускающиеся на угол 400, в процессе эксплуатации угол отклонения решили оставить на уровне 300.

Весь планер самолёта выполнен из пластичного материала — дуралюмина Д-16. Герметизированная часть корпуса включала в себя кабину лётчиков и пассажирский салон.

На первых серийных самолётах Ил-18А стояли двигатели НК-4, позже от них отказались и оснастили лайнер экономичными и более мощными моторами АИ-20К. Воздушный винт АВ-68 и турбина двигателя имели постоянные обороты на всех режимах, мощность зависела от угла поворота лопасти и количества подаваемого топлива.

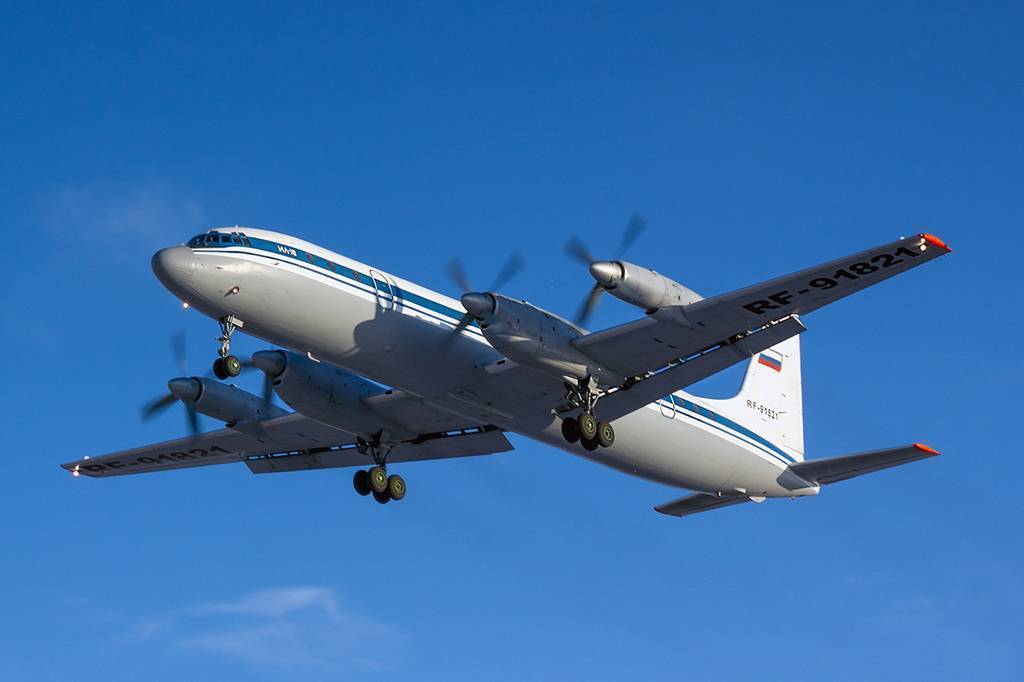

Ил-18 в небе

Безопасность сохранялась даже при отказе одного двигателя на взлёте с последующим набором высоты до 8 тыс. метров и продолжением полёта, в случае выхода из строя двух двигателей Ил-18 продолжал горизонтальный полёт, но на меньшем по высоте эшелоне.

В Ил-18 применялась трёхопорная схема шасси, передняя стойка на рулении управлялась от отдельного штурвальчика, установленного на колонке основного штурвала командира корабля. Основные стойки представляли собой четырёхколёсные тормозные тележки, амортизаторы и параметры колёс всех опор позволяли выполнять взлёт и посадку с грунтовых полос, что для того времени было весьма актуально. Так как все стойки убирались вперёд по полёту, в случае отказа гидравлической системы, выпустить шасси можно было, используя энергию набегающего потока воздуха, что существенно повышало безопасность полёта.

Отдельно надо сказать о пассажирском салоне Ил-18. В компоновке всех трёх салонов расположение кресел было однотипное, без каких-либо выделявшихся мест с диванчиками или образовывавших купе. В основе интерьера салона разработчики ориентировались на принцип «приятной простоты», который действовал на ранних машинах ОКБ С.В. Ильюшина.

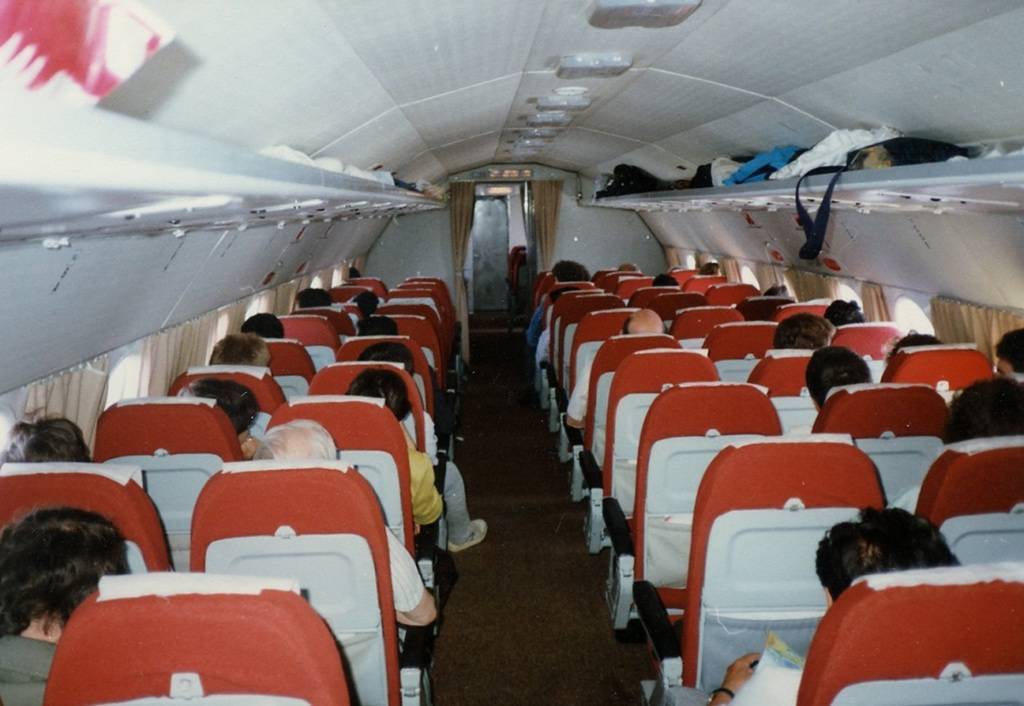

Салон Ил-18

В отделке бортов, плафонов, багажных полок, потолка салона, оконных панелей и обивке кресел чувствовалась рука отличного дизайнера, они отличались простотой, изяществом линий и искусно подобранной цветовой гаммой. Салон естественно хорошо освещался из больших иллюминаторов.

Над пассажирами на нижней поверхности багажных полок размещалось напротив каждого ряда кресел индивидуальное освещение, регулируемый обдув прохладным воздухом и кнопка вызова стюардессы. Съёмные панели потолка и бортов были обтянуты павилоном с красивым узором, придававший нарядный вид всему салону.

Впервые на Ил-18 использовали в отделке кресел новый материал — поролон, это вкупе с другими изменениями конструкции кресел, сделало их значительно легче. В карман на спинке каждого кресла положили съёмный столик и литературу с информацией.

Также были отделаны кухня-буфет, гардеробы, багажное отделение и туалеты. По такому же принципу стали оформляться салоны других отечественных самолётов и, в конце концов, это стало общепринятым стандартом.

Ил-18

Разновидности самолета

Каждая новая вариация самолета “Ильюшин-18” имела конструктивные улучшения. Прежде всего это касалось топливной системы, системы кондиционирования воздуха в гермокабине, водоснабжения и канализации – везде устанавливалось более совершенное оборудование.

Модели пассажирских самолетов ИЛ-18

Модель

Год выпуска

Количество мест для пассажиров

Двигатель ИЛ-18

Год прекращения выпуска серии

Примерное количество построенных машин

ИЛ-18А

1958

89

НК-4

1959

42

ИЛ-18Б

1958

84

АИ-20

1959

64

ИЛ-18В

1960

80-100

АИ-20

1965

334

ИЛ-18Е

1965

120

АИ-20

1966

23

ИЛ-18Д

1965

120

АИ-20М

1969

122

Основная часть самолетов построена в модификации “Ильюшин-18В”.

Также в шестидесятых годах двадцатого века была создана специальная модель самолета ИЛ-18 – «Салон». Авиалайнер был предназначен для транспортировки высокопоставленных государственных лиц Советского Союза. На его борту не раз бывали Никита Сергеевич Хрущев, Леонид Ильич Брежнев, Юрий Алексеевич Гагарин и многие другие.

Салон Ил-18

Похожее

Ан-24 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ил-96 Скорость. Размеры. Вместимость. История. Грузоподъемность

Ту-154 Скорость. Размеры. Вес. Вместимость. Расход топлива. История

Як-40 Двигатель. Размеры. Вместимость. Дальность полета. Практический потолок. История

Ил-62 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ту-144 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ил-18 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ил-14 Двигатель. Размеры. История. Дальность полета. Практический потолок

Ан-2 Двигатель. Размеры. История. Дальность полета. Практический потолок

Ан-148 Скорость. Стоимость. Размеры. История. Вместимость. Расход топлива

Ан-14 Пчёлка Скорость. Размеры. Вес. Вместимость. История. Грузоподъемность

Ту-114 Скорость. Размеры. Вес. Вместимость. История. Грузоподъемность

Як-42 Скорость. Размеры. Вместимость. Расход топлива. История. Дальность полета

Ил-114 Двигатель. Размеры. Дальность полета. Практический потолок

Ан-3 Двигатель. Размеры. Дальность полета. Практический потолок

Як-12 Скорость. Размеры. Вес. История. Вместимость. Грузоподъемность

Ту-334 Скорость. Размеры. Вес. История. Вместимость. Дальность полета

Як-52 Двигатель. Размеры. Дальность полета. Практический потолок

Ту-204 Двигатель. Размеры. Дальность полета. Практический потолок. Расход топлива. Цена

Ту-104 Двигатель. Размеры. История. Дальность полета. Практический потолок

Су-29 Двигатель. Размеры. Дальность полета. Практический потолок. История

Ил-86 Двигатель. Размеры. Дальность полета. Практический потолок

Ту-134 Скорость. Размеры. Вместимость. Расход топлива. История. Дальность полета

Су-31 Скорость. Стоимость. Размеры. История. Грузоподъемность

Ту-124 Скорость. Размеры. Вместимость. Вес. История. Дальность полета

Ан-10 Скорость. Размеры. Вес. История. Вместимость. Грузоподъемность

Ан-140 Скорость. Стоимость. Размеры. Вместимость. Расход топлива. История

Бе-30 / Бе-32К Двигатель. Скорость. Размеры. Дальность полета. Практический потолок

Ан-38 Скорость. Размеры. Вес. История. Вместимость. Дальность полета

Бe-103 Скорость. Стоимость. Размеры. Вес. История. Вместимость

Ил-103 Двигатель. Размеры. Вместимость. Грузоподъемность. Дальность полета. Практический потолок

Су-26 Двигатель. Размеры. Дальность полета. Практический потолок

Як-58 Скорость. Размеры. Вес. История. Дальность полета. Практический потолок

АНТ-20 Максим Горький Скорость. История. Двигатель. Размеры. Дальность полета

ЛК-1 (НИАИ-1 Фанера-2) История. Размеры. Двигатель. Дальность полета

МиГ-8 Утка Двигатель. Размеры. История. Дальность полета. Практический потолок

Ту-110 Двигатель. Размеры. Дальность полета. Практический потолок. История

Авиатика-МАИ-890 Двигатель. Размеры. Скорость. Дальность полета. Практический потолок

Як-50 Скорость. Размеры. История. Дальность полета. Практический потолок

Як-55 Скорость. Размеры. Вес. История. Дальность полета. Практический потолок

АНТ-35 (ПС-35) Двигатель. Размеры. История. Дальность полета. Практический потолок

Ил-12 Двигатель. Размеры. История. Дальность полета. Практический потолок

Самолет К-5 Двигатель. Размеры. История. Дальность полета

Як-53 Размеры. Дальность полета. Вес. Практический потолок

ХАИ-1 Двигатель. Размеры. История. Дальность полета. Практический потолок

МАИ-223 Китенок Фото. Видео. Характеристики. Двигатель

АИР-6 Двигатель. Размеры. История. Дальность полета. Практический потолок

ПС-89 (ЗИГ-1) Двигатель. Размеры. История. Дальность полета. Практический потолок

САМ-5 Двигатель. Размеры. История. Дальность полета. Практический потолок

Самолет Сталь-3 Двигатель. Размеры. История. Дальность полета

Самолет АНТ-1 Двигатель. Размеры. История. Дальность полета

Самолет К-1 Двигатель. Размеры. История. Дальность полета

Самолет У-8 Конек-Горбунок История. Размеры. Двигатель

You have no rights to post comments

Тактико-технические характеристики Ил-18

– Начало эксплуатации: 20 апреля 1959 года- Всего построено: более 800

Экипаж Ил-18

– 4—5 человек

Вместимость Ил-18

– 80–122 пассажиров

Грузоподъёмность Ил-18

– до 15 т (в грузовом варианте)

Скорость Ил-18

– Крейсерская скорость: 570—630 (истинная) км/ч- Максимальная скорость: 610 (приборная, при экстренном снижении) км/ч- Длина разбега: 1000 м- Длина пробега: 800 м

Дальность полёта Ил-18

– 6500 (с остатком топлива на 1 час полёта) км

Практический потолок Ил-18

– более 12 000 м, 10 000 м (для полётов с пассажирами) м

Габаритные размеры Ил-18

– Длина: 35,90 м- Высота: 10,17 м- Максимальный диаметр фюзеляжа: 3,5 м- Размах крыла: 37,4 м- Площадь крыла: 140 м²- Шасси: убирающееся, трёхопорное

Вес Ил-18

– Пустой: 32,245–33,76 т- Максимальная взлётная масса: 59–67 т- Максимальная посадочная масса: 48–53 т

Двигатели Ил-18

– 4 × АИ-20М – Тяга (мощность): 4 × 4252 л. с. – Запас топлива: 30 (для варианта «Д») т

Расход топлива Ил-18

– первый час – 2600, далее от 2200 до 1500 кг/ч
