И-185 — лучшее творение Поликарпова

ВИТ-2

Воздушный истребитель танков ВИТ-2 стал развитием машины ВИТ-1, созданной специально под 37 мм авиапушку Шпитального. Испытания прошёл в 1938 году. Обладал всеми преимуществами тяжёлого двухмоторного штурмовика. Из косяков — нехватка бронирования и отсутствие подвески для реактивных снарядов (РС).

Предположим, к 1941 году эти недостатки устранили.

Бронирование можно усилить за счёт уменьшения дальности.

Теперь сравним ВИТ-2 с «Чёрной смертью» — легендарным Ильюшинским штурмовиком.

Скорость у земли — 490 против 370 км/ч, на высоте — 513 против 411.

Скороподъёмность — 735 против 417 м/мин.

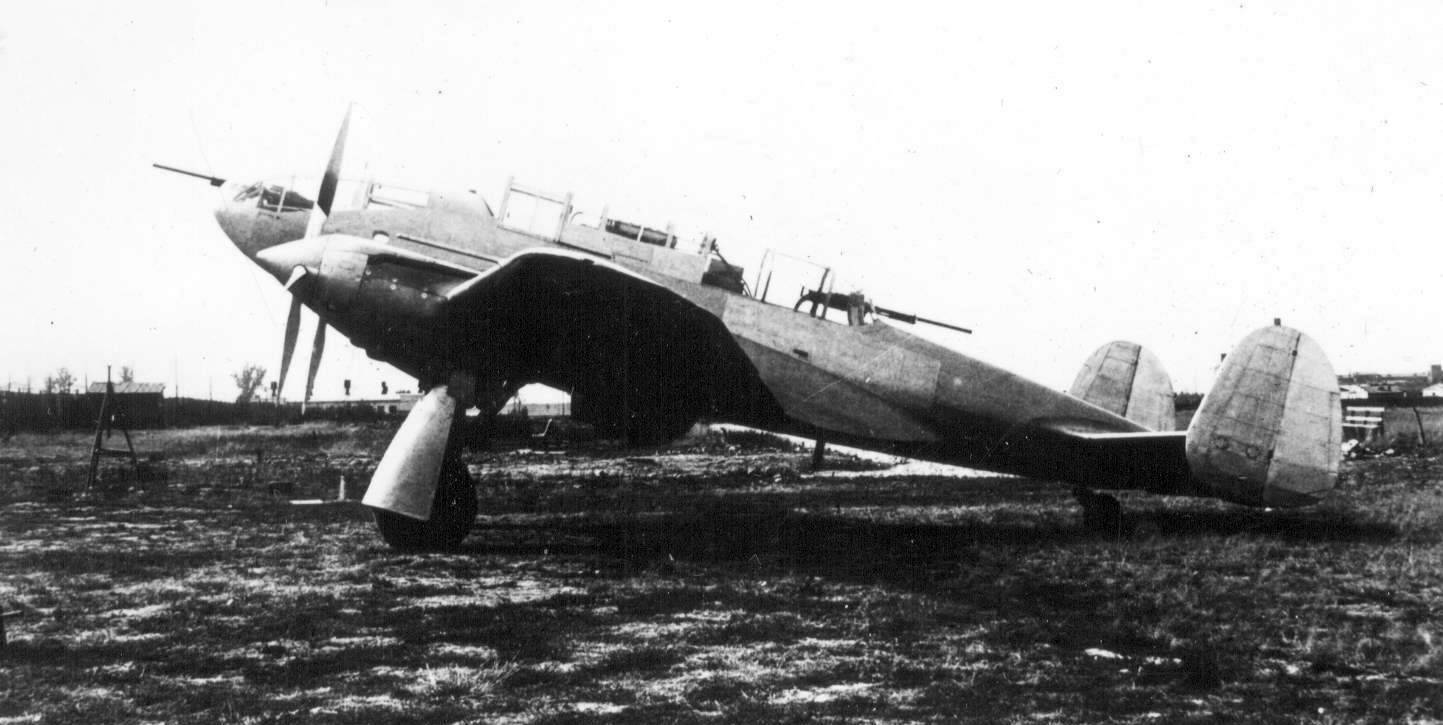

ВИТ-2

Вооружение ВИТ-2: две 20-мм пушки (в носу и на турели), две 20-мм пушки и две 37-мм пушки в крыльях, два 7.62-мм пулемета, бомбовая нагрузка до 1600 кг.

Вооружение ИЛ-2 (1941 г.): две 20-мм (затем 23-мм) пушки, два 7.62-мм пулемета, 8 РС и 400 кг бомб.

Из преимуществ у ВИТ-2 — два мотора, которые повышали живучесть: ВИТ довольно долго держался в воздухе на одном моторе; а также пушка, защищавшая заднюю полусферу. На Ил-2 пулемет у стрелка штатно появился только в конце 1942 года — до этого пилоты могли в воздушном бою рассчитывать только на себя (ну и истребительное прикрытие — если есть).

Если штурмовка «Илами» воспринималась фрицами как «Чёрная смерть», то как бы они обозвали налёт ВИТов?

Конечно, даже если все Илы заменили бы ВИТами, это всё равно не приблизило бы победу уже в 41-м. Однако пара 37-мм пушек — это эффективное поражение не только легкобронированной техники, но и танков. Причём как лёгких, так и средних. А тяжёлых у немца в 41-м и не было.

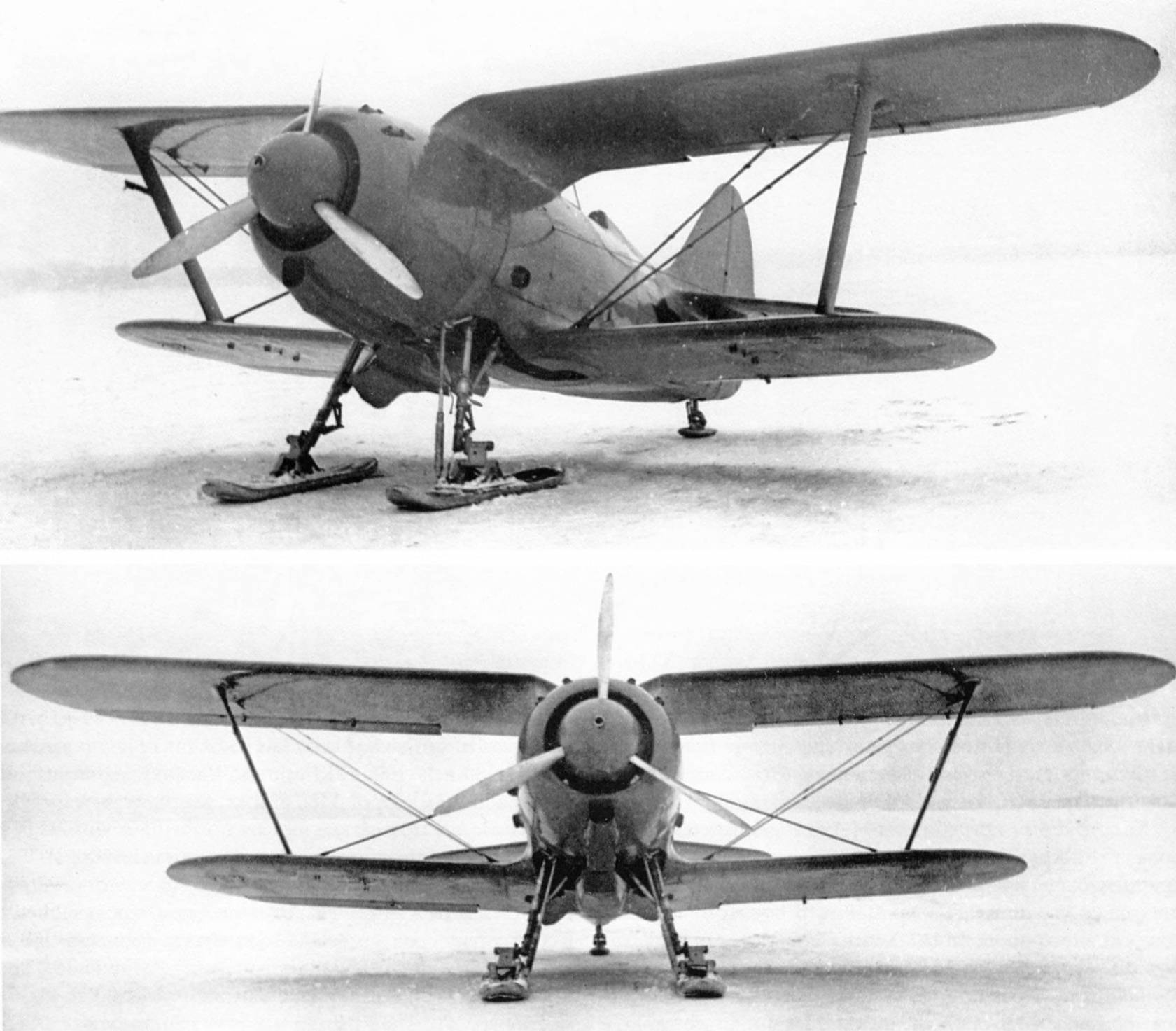

Конструкция и вооружение

Фюзеляж самолёта И-15 представлял собой ферму из стальных труб, обтянутую полотном в хвостовой части, и закрытую металлическими панелями – в носовой. Спереди на раме в виде пирамиды устанавливался звездообразный двигатель М-25 – лицензионная копия американского образца R-1820.

Головки цилиндров закрывались обтекателем типа «кольцо Тауненда», а спереди двигатель истребителя закрывал передний капот в виде щита. В щите были сделаны закрывающиеся окна, с помощью которых пилот И-15 мог регулировать количество воздуха, охлаждающего двигатель.

Винт – двухлопастный, постоянного шага. За мотором устанавливался масляный бак, а перед кабиной пилота – топливный бак на 160 л горючего. Кабина лётчика отсекалась от топливного бака дюралюминиевой переборкой толщиной 0,5мм. Кабина открытая, оснащённая боковыми створками для удобства посадки. Крылья истребителя имели деревянную конструкцию и обтягивались перкалью. Оперение – дюралевое, также обтянутое тканью.

Стойки неубирающегося шасси оснащались амортизаторами, колёса имели тормоза. Снаружи и стойки, и колёса закрывались обтекателями. Надо заметить, что первоначальный проект самолёта И-15 предусматривал убирающиеся шасси и закрытую кабину. Посадочных фар самолёт не имел – ночью для освещения посадочной полосы надо было использовать пиротехнические факелы.

На истребителе И-15 были установлены четыре пулемёта ПВ-1 калибра 7,62мм. Конструктивно ПВ-1 представляли собой доработанные для использования в авиации пулемёты системы Максима. Они не имели кожуха для охлаждающей жидкости, стволы были легче и короче. Зато до 750 выстрелов в минуту был поднят темп стрельбы. Верхняя пара пулемётов питалась от лент ёмкостью по 1150 патронов, боезапас нижних пулемётов был меньше – по 450 патронов.

Для наведения пулемётов истребителя на цель служил оптический прицел ОП-1 – копия британского прицела времён Первой Мировой. ОП-1 представлял собой зрительную трубу с нанесённой прицельной сеткой и не увеличивал изображение. Установили на истребитель и дублирующий механический прицел из кольцевого целика и мушки.

На них подвешивались осколочные авиабомбы калибра до 10 кг. Производились эксперименты по установке на бомбодержатели пулемётных контейнеров с пулемётами ШКАС. Ограниченно применялось на И-15 ракетное вооружение – реактивные снаряды РС-82.

Эксплуатация

Хотя первоначально самолёт произвёл благоприятное впечатление своими рекордными характеристиками, начавшаяся в 1935 году войсковая эксплуатация смогла это изменить. Хотя в целом лётчикам машина нравилась, постоянно выявлялись дефекты сборки, устранение которых своими силами ухудшало лётные качества истребителя. Текли бензобаки, ломались винты, а обтекатели шасси забивала срезанная ими трава при посадке.

А кроме того, был сделан вывод, что в недостаточной путевой устойчивости самолёта, выявленной ещё при первых полётах, виновата именно «чайка». В итоге выпуск «пятнадцатого» прекратили, и только к 1938 году нехватка самолётов вынудила его возобновить – уже в виде И-15 бис с традиционным центропланом.

Тем временем в Испании началась гражданская война. В виде военной помощи республиканцам отправились и советские истребители. И в боях оказалось, что самолёт Поликарпова, уже снятый с производства, был одним из лучших истребителей своего поколения. «Чато», как его называли в Испании, полюбили за лёгкость в освоении и управлении, и великолепную маневренность.

Девять советских пилотов, воевавших в Испании на И-15, удостоились звания Героя Советского Союза.

Бипланы Поликарпова подвергались полевым модернизациям: появился оказавшийся необходимым маслорадиатор, устанавливались самодельные бронеспинки. Производство «Чато» наладили и в самой Испании. Однако И-15 был хорош в боях с истребителями-ровесниками. А к середине 1937 года силы франкистов пополнились самолётами передовой конструкции – в составе «Легион Кондор» появились немецкие Bf.109. Справиться с такими противниками «Чато» уже не могли.

На Дальнем Востоке И-15 и И-15 бис поучаствовали в боях у озера Хасан, как маневренные истребители, однако скорости им уже откровенно не хватало. Во время боёв у реки Халхин-Гол бипланы уже применялись, как штурмовики, сбрасывая на японскую пехоту осколочные бомбы. Некоторые из старых самолётов использовались в этом качестве и в начале Великой Отечественной Войны.

В Испании захваченные франкистами «пятнадцатые» состояли на вооружении до 1950 года, в социалистической Монголии они продержались до 1953 года.

Модификации

Первый прототип И-15 – разбившийся в ноябре 1934 года – был восстановлен в виде рекордного самолёта. Ради снижения веса с самолёта сняли даже амортизаторы шасси и смыли краску, установили высотный двигатель. Осенью 1935 года Владимир Коккинаки поднял его на высоту 14,5 км, после чего запас горючего иссяк и на аэродром самолёт планировал.

Под воздействием успеха Поликарповым всего за месяц был подготовлен проект новой рекордной модификации – с увеличенными крыльями и закрытой обогреваемой кабиной. Однако оказалось, что этого недостаточно, и кабина самолёта должна быть герметичной.

В 1937 году второй прототип истребителя был оснащён такой кабиной и двигателем с турбонаддувом, но рекорда не поставил – не позволил сильный износ конструкции. В то же время оснащённые гермокабинами стандартные истребители успешно поднимались на 9 км даже со штатными моторами.

На этом истребителе применили форсированный до 750 л.с. двигатель М-25, закрытый капотом NACA вместо кольца Тауненда. Но главное – верхнее крыло выполнили традиционным, без «чайки». Однако самолёт оказался перетяжеленным, и его лётные характеристики выросли незначительно. Некоторые И-15 бис имели усиленное вооружение – пулемёты ПВ-1 были заменены на скорострельные ШКАСы.

Лётно-технические характеристики

В испанском небе противниками И-15 были самолёты, аналогичные ему по схеме и общему предназначению – He.51 и CR.32.

 И-15He.51CR.32
Взлётная масса, т1,31,91,9
Максимальная скорость, км/ч370315354
Скороподъёмность, м/мин625632667
Дальность, км500570780
Вооружение4х7,62мм пулемёта2х7,92мм пулемёта2х12,7мм пулемёта

Немецкий биплан уступал «Чато» как по мощности вооружения, так и в скорости и маневренности. Это признавали и сами немцы, для которых боевые качества И-15 оказались неприятным сюрпризом.

Итальянский самолёт был более грозным противником. Крупнокалиберные пули его пулемётов наносили более тяжёлые повреждения, кроме того, в боекомплект входили и разрывные боеприпасы. Однако пулемёты имели сравнительно небольшой темп стрельбы и невысокую баллистику, что несколько уравнивало возможности.

Помимо этого, СR.32 имел цельнометаллическую конструкцию и двигатель с возможностью форсажа. Но в горизонтальной маневренности И-15 уступал и он.

Однако опыт, полученный в Испании, не только подтвердит правоту идей Поликарпова, но и лег в основу самого совершенного самолёта такой схемы – И-153.
Он станет самым совершенным боевым советским бипланом, на нём, наконец, будет внедрено убирающееся шасси. На вспомогательных ролях И-153 сохранятся в ВВС РККА до 1945 года.

НАШИ ЛЮДИ

Янгель, Михаил Кузьмич
Конструкторы

советский конструктор ракетно-космических комплексов

Якушев, Пётр Герасимович
Конструкторы

советский конструктор стрелкового оружия, кандидат технических наук

Яковлев, Владимир Михайлович
Конструкторы

советский конструктор авиационных двигателей

Ягупов, Евгений Александрович
Конструкторы

советский конструктор миномётов

Яворский, Василий Николаевич
Конструкторы

советский ученый, военный конструктор, инженер-полковник, профессор, доктор технических наук

Юхнин, Евгений Иванович
Конструкторы

советский конструктор-кораблестроитель, доктор технических наук, главный конструктор и начальник ЦКБ-5

Юрышев, Николай Николаевич (генерал-лейтенант)
Конструкторы

советский военный деятель, конструктор вооружений

Юрасов, Игорь Евгеньевич
Конструкторы

советский конструктор ракетно-космической техники, заместитель С

Память

  • На территории «ОКБ Сухого» создан мемориал, посвященный Николаю Николаевичу Поликарпову, где ему установлен памятник.
  • На доме, где жил Поликарпов (Малый Патриарший переулок, 5), и на здании Московского авиационного института — установлены мемориальные доски.
  • На родине конструктора в Орле установлен памятник, где Поликарпов сидит на табурете и держит в руке модель самолёта, под табуреткой лежат чертежи самолета. Памятник установлен в одноимённом сквере, располагающемся по соседству с Технологическим институтом Госуниверситета.
  • Памятники Поликарпову установлены также в Москве и Ливнах Орловской области.
  • В селе Калинино (бывшее Георгиевское) Орловской области создан мемориал и музей Поликарпова.
  • Технологическому институту ГУ-УНПК (бывший машиностроительный техникум при политехническом институте) присвоено имя Поликарпова.
  • Его именем назван пик на Памире, площадь и улица в Орле, улицы в Москве (Улица Поликарпова, с 1967 года) и Ливнах.
  • Аллея в Санкт-Петербурге, в Приморском районе.
  • В 1978 году издан художественный маркированный конверт, посвященный конструктору.
  • Мемориальная доска в Главном здании СПбГПУ

И-190

В предвоенный период ещё не было ясно, какие бои развернутся в воздухе.

Конструкторы разработали огромное количество истребителей, в том числе и тех, что потом забраковали в ходе войны. И-190, который первый полёт совершил в 1939 году, стал одним из последних истребителей-бипланов (вернее, полуторапланов).

Преимущество «этажерок» — манёвренность, недостаток — низкая скорость за счёт большого «лба».

И-190

На И-190 смогли достичь скорости в 488 км/ч, что, конечно, маловато для истребителя начала войны. Но давайте вспомним: в 1941 году основу нашей истребительной авиации составляли поликарповские же И-16 со скоростью всего 462 км/ч, при этом лётчики на «ишачках» вступали в бой с «мессерами» и одерживали победы! А кому-то пришлось воевать на модификациях И-15, которые всё ещё стояли на вооружении. Да, И-15 чаще посылали на штурмовки, но порой и они ввязывались в воздушные бои.

Лётчики, которых пересадили на самолёты новых типов, например, на ЛаГГи, жаловались: «Немца и на ЛаГГе не догнать, а на И-15 можно хотя бы увернуться!»

Не будем менять все советские истребители на И-190, только устаревшие И-15 и И-16. Представим, что к 1941 году И-190 получил более мощный мотор и «разогнался» до 500-550 км/ч. Его скороподъёмность даже на опытном образце позволила бы вести бои на вертикалях. А два из четырёх пулемётов, стоявших на вооружении И-190, заменили бы на 20 мм пушки.

Такая машина, приближаясь по скорости и вооружению к новейшим истребителям и обладая уникальной манёвренностью, могла смело ввязаться в бой с «Мессерами» и выйти победителем!

По крайней мере до тех пор, пока ей на смену не пришли бы новейшие скоростные истребители.

ЕЩЕ ОДНА ПОПЫТКА

Еще до начала испытаний четверки «сто восемьдесят пятых» на фронте, в ноябре 1942 г. ВНИИ ВВС поступил И-185М-71, являющийся эталоном для серийного производства. Государственные испытания велись до 26 декабря, летал испытатель П.М.Стефановский. Хотя двигатель работал не вполне надежно (в процессе испытаний заменили два М-71), были получены весьма высокие результаты по части полетной скорости самолета, являющейся по-прежнему главным мерилом достоинства новых машин. У земли максимальная скорость составила 560 км/ч (600 км/ч – на форсаже), на высоте 6 км – 680 км/ч. Отмечалось, что в отдельных полетах Стефановский превысил полетную скорость 700 км/ч.

Государственные испытания эталона для серии закончили в январе 1943 г. Учитывая действительно выдающиеся данные самолета, был предпринят ряд обращений в высшие инстанции для скорейшего запуска И-185 в производство.

В частности, лично к И.В.Сталину обратились летчики Стефановский, Логинов и ведущий инженер Лазарев:

« ЦК ВКП (б) тов. Сталину И. В.

Дорогой Иосиф Виссарионович!

Мы, испытатели истребителя И-185 конструкции Н. Н. Поликарпова, вынуждены обратиться к Вам, Иосиф Виссарионович, со следующим:

1. Истребитель И-185 прошел заводские, а затем и государственные летные испытания в НИИ ВВС КА. Заводские испытания проводил летчик тов. Логинов, а в НИИ ВВС КА – летчик тов. Стефановский.

В результате испытаний получены следующие данные:

A) Максимальная скорость у земли = 600 км/ч

Б) на высоте 6100 м = 680 км/ч

B) Скороподъемность на 5000 м = 4,7 мин.

Г) Среднее время выполнения виража на Н= 1000м =22-23 сек.

Д) Истребитель имеет мощный фронтальный огонь – установлено: 3 пушки калибра 20 мм с боевым запасом 600 снарядов.

Е) В управлении самолет доступен для летчиков средней квалификации, что подтверждают летавшие на нем летчики (12 человек, из них 4 рядовых летчика гвардейского полка).

Самолет является наиболее легко изучаемым для большинства летчиков нашей страны.

Ж) В эксплуатации истребитель прост. Его агрегаты легко доступны для ремонта в полевых условиях.

2. Нам известно, что тов. Поликарпов имеет проект модификации истребителя И-185, осуществление которого даст следущие летные данные:

А.) Максимальная скорость у земли 650 км/ч

Б.) на высоте Н=6250 м 710 км/ч

В.) Набор высоты 5000 м 4,2 мин.

Г.) Мощность фронтального огня может быть увеличена до 4-х пушек калибра 20 мм.

По своим летно-тактическим данным самолет И-185 является одним из лучших в настоящее время, поэтому обращаемся к Вам с просьбой о разрешении постройки войсковой серии и испытании самолета в боевых условиях на фронте.

Летчик-испытатель НИИ ВВСКА полковник Стефановский

Ведущий инженер НИИ ВВС КА инженер-полковник Лазарев

Летчик-испытатель завода №51 НКАП Логинов».

4 февраля 1943 г. на имя Сталина обратился Н.Н. Поликарпов. Свое послание он заключил словами:

Трудно сказать, поспособствовали ли эти обращения к «вождю мирового пролетариата», однако в феврале-марте 1943 г. по заданию наркомата авиапромышленности на московском авиазаводе №81 началась работа по подготовке серийного производства И-185.
Туда передали «образцовый» самолет для ремонта и изучения (при дополнительных испытаниях он получил небольшие повреждения).

Работы шли медленно, а в апреле прекратились вовсе. 5 апреля 1943 г. опытный И-185 М-71 из-за неисправности двигателя потерпел катастрофу. Погиб летчик-испытатель В.А.Степанчонок.

Решением инстанции работы по внедрению самолета в серию прекратили. “Образцовый” И-185 после ремонта вернули на завод №51 в летном состоянии.

Самолёты Поликарпова

С самолёта Р-1 выросла авиапромышленность СССР. Вплоть до 1930 года Р-1 являлся самым массовым самолётом, выпускаемым в СССР. В 1928 под руководством Поликарпова был создан учебно-тренировочный самолет У-2, ставший впоследствии одним из самых массовых и долго эксплуатируемых самолетов мира. Руководил созданием истребителей Поликарпов И-15 (1933), И-16 (1933), И-153 («Чайка», 1939), которые создали основу отечественной истребительной авиации в предвоенные годы. Под руководством Поликарпова в 1938—1944 сконструированы опытные военные самолёты И-180, И-185, ИТП, И-190, ТИС и другие. На самолётах Поликарпова совершён ряд дальних перелётов, установлен мировой рекорд высоты.

Среди конструкторов и инженеров, работавших под его руководством — В. К. Таиров, Д. Л. Томашевич, А. И. Микоян, М. И. Гуревич, М. К. Янгель.

Р-1 По-2 (У-2) И-15
И-16 И-153 И-185

История создания

К 30-м годам в Советском Союзе не только была создана авиационная промышленность – существовали и опытные конструкторские кадры. Развивалась и теория применения боевых самолётов.

В 1933 году Николай Поликарпов начал работы по созданию нового маневренного истребителя-биплана (в то время считалось, что маневренные и скоростные самолёты должны быть отдельными, взаимодействующими типами). Самолёт разрабатывали на основе предыдущего проекта Поликарпова – И-5, недавно запущенного в производство.

Важным изменением стало отсутствие у верхнего крыла традиционного центроплана – две части крыла соединялись прямо с фюзеляжем за счёт характерного излома. Эта схема получила название «чайка».

В течение лета 1933 года был построен первый опытный образец. Его испытаниями в воздухе занимался легендарный Валерий Чкалов. В конце ноября, правда, из-за повреждения лыжного шасси самолёт оказался разбит, и на государственные испытания отправили второй прототип. И уже в первый день 1934 года И-15 было решено запустить в производство и ввести в строй.

Испытания выявили, что по главным требованиям к маневренному истребителю – времени виража и скорости подъёма – «пятнадцатый» превосходит все советские истребители.
