Грузовой автомобиль ЗиС-151 на страже военных и хозяйственных нужд

Специализированная техника мирного времени

На базе грузового автомобиля ЗИС-151 разрабатывалось несколько вариантов грузовиков, предназначенных для выполнения одной конкретной функции. Это были авторазливочная станция АРС-12Д, автоцистерна ПМЗ-27, рукавный автомобиль ПМР-43.

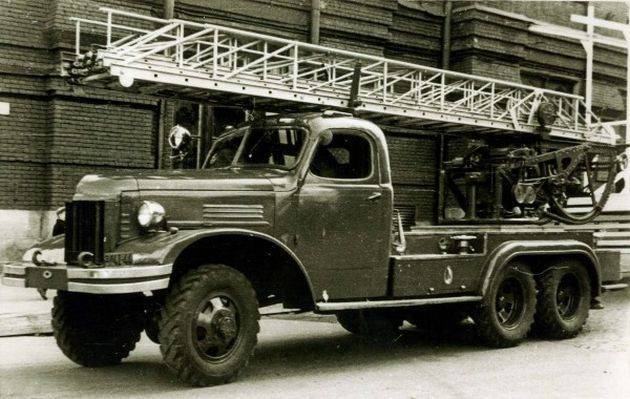

На шасси от ЗИС-151 производилось несколько версий пожарных автомобилей:

ПМЗМ-3 – автоцистерна для пожаротушения АЦ-40. Выпускалась в период с 1952 по 1954 год на заводе пожарных машин в Москве.

ПМЗ-13, которая сменила предыдущую версию. Производилась с 1954 по 1959 год Прилукским заводом. Это пожарная автоцистерна АЦП-25.

ПМЗ-15, выпускающийся в период с 1952 по 1959 год. Это был первый в Советском Союзе автомобиль для тушения пожаров, предназначенный для аэродромной службы.

ПМЗ-16, предназначенный для химического пенного тушения. Собирали его с 1956 по 1959 год.

Опытные полноприводные автомобили НАТИ

Первый этап создания армейских машин с приводом на все колеса базировался на опыте предыдущих работ НАТИ и содружестве с Московским автозаводом, где на базе обычных грузовиков ЗИС-5 и ЗИС-6 были разработаны, построены и испытаны три пробных 73-сильных вездехода К-1 и К-2. Они снабжались практически всеми родными агрегатами, включая двигатели и шины, и от серийных машин отличались лишь установкой двухступенчатой раздаточной коробки и передними ведущими и управляемыми мостами с импортными шарнирами равных угловых скоростей.

Испытания на подъем четырехтонного автомобиля К-1 на территории НАТИ. 1937 год

Несмотря на мощное противодействие, в 1937-м появился первый и единственный образец К-1(6×6), созданный под руководством главного конструктора А. Н. Островцева на шасси ЗИС-6 и ставший первым отечественным трехосным полноприводным армейским грузовиком. Для передних ведущих и управляемых колес был разработан мост с разъемным картером и главной передачей от полуторки. Снаряженная масса машины составляла 4,5 тонны, скорость по шоссе — 58 км/ч. После испытаний военные, привыкшие к более простой технике, отказались от этой машины, и ее дальнейшие разработки пришлось заморозить.

Второй вариант К-2 (4×4), построенный в 1939 году в двух экземплярах, считался первым советским «тяжелым» двухосным полноприводным военным грузовиком. Опытные образцы К-2 и К-2bis отличались разными главными передачами задних мостов от ЗИС-5 и ЗИС-6 — соответственно шестеренчатой с измененными передаточными отношениями и червячной.

Передние ведущие мосты базовой машины К-2 получили разъёмные картеры от ЗИС-5, главные передачи от ГАЗ-ММ и американские шарниры Rzeppa. Более сложный вариант К-2bis имел суженую переднюю колею, увеличенную высоту и крепления ступиц передних колес на трех болтах вместо шести на модели К-2. Снаряженная масса обеих машин была на 480 кг выше, чем у серийного ЗИС-5, но укладывалась в лимит 3,6 тонны.

После испытаний эти грузовики передали Московскому автозаводу, где их доработали и переименовали в ЗИС-32. Тем временем конструкторы НАТИ уже занимались созданием полноприводной бронемашины.

Первая советская полноприводная бронемашина БА-НАТИ на двухосном спецшасси. 1939 год

В сентябре 1939-го на Выксунском заводе ДРО был собран первый советский легкий полноприводный бронеавтомобиль БА-НАТИ (4×4) с задними двускатными колесами, созданный в инициативном порядке под руководством инженера Н. И. Коротоношко. В документации НАТИ он имел индекс БА-8, затем получил броское имя ЛБ-НАТИ («Лаврентий Берия»). Его основанием являлось укороченное шасси ГАЗ-ММ с мотором Dodge в 72 силы и новой «раздаткой». Задний мост заимствовали у ГАЗ-ААА, карданы — у ЗИС-101, передний ведущий мост с шарнирами Rzeppa — у легковой машины ГАЗ-61. Сварной корпус снабжался башней со спаренными пулеметами.

По результатам испытаний ЛБ-НАТИ обеспечивал высокую проходимость, но оказался слишком тяжелым (4,6 тонны), а на большой скорости пулестойкие шины быстро разрушались. Его рекомендовали к доработке с использованием более совершенного шасси ГАЗ-62, на котором через пару лет родился новый полноприводный броневик ЛБ-62.

Модернизация силового агрегата

Опыт эксплуатации автомобилей ЗИС-151 выявил их низкие тягово-динамические качества, особенно при буксировке прицепа, моторы часто перегревались, грузовик расходовал много топлива, имел низкие средние скорости движения на дорогах с твердым покрытием, при этом надежность работы узлов совершенно не устраивала эксплуатационников.

Все это необходимо было исправить при создании ЗИЛ-157. Использование алюминиевой головки блока на рядном нижнеклапанном 6-цилиндровом двигателе рабочим объемом 5,55 л позволило повысить степень сжатия с 6,0 до 6,2, что вместе с установкой нового карбюратора дало повышение мощности с 92 до 104 л.с. при 2600 об/мин и максимального крутящего момента с 304 до 334 Н•м. Значительному изменению подверглась и система охлаждения, которая получила шестилопастный вентилятор и новый радиатор.

В конструкцию мотора были внедрены новый масляный насос, новые уплотнения коленвала, уплотнения водяного насоса, замкнутая система вентиляции картера, была модернизирована подвеска силового агрегата и др., что повысило его эксплуатационные свойства. Конструктивные мероприятия привели к снижению расхода топлива автомобиля ЗИЛ-157 на 7…22% в зависимости от дорожных условий.

В процессе производства двигатель автомобиля подвергался модернизации еще дважды. В 1961 г. его мощность увеличили до 109 л.с. (модель ЗИЛ-157К), заменили двухдисковое сцепление на однодисковое, а с 1978 г. грузовик начали выпускать с двигателем, в котором ряд узлов был унифицирован с мотором автомобиля ЗИЛ-130 (эту версию называли ЗИЛ-157КД). Коробка передач с 5 передачами вперед и одной назад была также усилена, причем до 1961 г. выпускалась с пятой, повышающей передачей, от которой в дальнейшем отказались.

Двухступенчатая раздаточная коробка с принудительным включением переднего моста по сравнению с ЗИС-151 выпускалась с износостойкими шестернями и новыми уплотнениями, а карданная передача была спроектирована заново. Передача момента к заднему мосту осуществлялась с помощью промопоры, закрепленной на среднем мосту. Ведущие мосты получили существенно усиленные кожухи полуосей, новые ступицы и тормоза. Число шпилек крепления колес увеличилось с 6 до 8.

Внешний облик

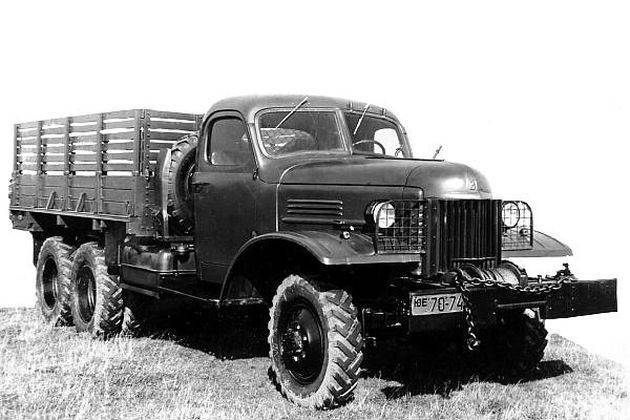

ЗИС-151 «Звезда» являлся универсальным бортовым грузовым автомобилем. Борта выполнены в виде решетки. Кузов дополнен скамейками, расположенными продольно, и тентом.

На первые модели (до 1950 года) устанавливали деревянную кабину с металлическими элементами, в которой помещалось три человека. Облицовка была выполнена из фанеры. Деревянными были и подножки. Передняя стенка изготавливалась из металла. Лобовое стекло откидное. После 1950 года устанавливали кабину, изготовленную полностью из металла.

На лонжеронной раме сзади автомобиля устанавливался бампер небольшой длины. Он позволял подталкивать автомобиль, идущий впереди. Это было актуально с учетом тяжелых дорожных условий.

Полноприводный ЗИС-32 1940 г.

ЗИС-32 — серийный полноприводный советский грузовой автомобиль. Производство начато в 1940 году на автозаводе имени Сталина. Прототипом ЗиС-32 явился НАТИ-К2 (НАТИ-ЗИС-К2), разработанный и испытанный в 1939 году в Научном автотракторном институте и представлявший собой переработанную под полный привод модификацию серийного заднеприводного трехосного грузовика ЗиС-6.
    Несмотря на то, что фактически еще в конце зимы 1939 года НАТИ-2К был принят на вооружение как полноприводный грузовик для армии, предстояло довольно много проблем. Самой большой была зависимость от другого автозавода — ГАЗ, который производил часть комплектующих ЗиС-32, в частности, главную передачу. На ЗиСе произвести такой же агрегат не получилось, а по тогдашним технормам ставить главную передачу от ГАЗ-АА на мост ЗиС-5 на серийном автомобиле было нельзя.
    В результате пришлось монтировать на передний мост ЗиС-32 главную передачу от ЗиС-5, которая изначально предназначалась для заднего, нагруженного, моста и поэтому весила больше, чем облегченная «передняя» от ГАЗ-АА. А это, как вы понимаете, увеличивало вес автомобиля, причем вес этот был бесполезный — десятки килограммов железа.

Мощность в 73 л. с., которую ЗиС-32 сохранил еще с экспериментальных моделей, была явно недостаточной. Но не только это тормозило приемку: у ЗиС-32 не было буксирных крюков, а между тем военному грузовику они полагались непременно. Не хватало и некоторых других «деталей», но самой трудноустранимой была нехватка мощности. В 1940 году уже появился форсированный двигатель ЗиС-16, но их количества для оснащения всех ЗиСов не хватало, а мощности по их производству быстро увеличить было невозможно. Между тем приближалась Великая Отечественная война, и уже шла война с Финляндией.
    Осенью 1940 года были созданы и испытаны две промежуточных модели ЗиС-32Р и ЗиС-32С (первый — со ШРУСами «Рцеппа», а второй — со ШРУСами «Спайсер» и поднятой платформой). Комиссиями было признано, что к серийному производству годны опытный ЗиС-32Р и полугусеничный транспортер ЗиС-22-52 (модифицированный ЗиС-22, который к тому времени уже был выпущен в количестве 200 единиц).
    Массовое производство решено было начать уже с 1941 года, но на заводе не хватало производственных мощностей для этого, так как они были заняты серийными ЗиС-22 и ЗиС-33. Главную проблему представляло отсутствие оборудования для производства ШРУСов типа «Рцеппа». Под давлением всех этих обстоятельств производство ЗиС-32 было отложено до конца Финской войны, затем было возобновлено, причем ударными темпами.
    По ходу сборок постоянно возникали проблемы, приходилось ликвидировать различные недоработки. Чтобы увеличить производство, за каждую собранную машину персоналу выплачивали премии. Но в конце июля началась война, и на завод пошли военные заказы — времени дорабатывать автомобиль не было. Поэтому выпущенные 197 грузовиков ЗиС-32 были отправлены на фронт, а производство было закрыто. С середины октября началась эвакуация завода — войска Гитлера неуклонно подбирались к Москве.

Начало моторизации

К началу ХХ века механизация применялась лишь в военно-дорожном строительстве, где главным подрядчиком выступало МПС. Первые самоходные паровые катки поступили в МПС ещё во второй половине XIX века. К 1990 году их поставляли Simeon & Porter, Aveling & Porter, Fowler, Marshall, «Альбарэ». Затем парк пополнился машинами Механических заводов «Ф. Сан Галли», Брянского машиностроительного завода, варшавской фирмы «Братья Гейслер, Окольский и Пачкэ», Коломенского машиностроительного завода, Механического и чугунолитейного завода «А. Вечерек» в Белостоке и Воткинского казённого завода. Параллельно артиллерийские части русской армии активно снабжали паровыми рутьерами и тракторами.

Как только автомобили стали неотъемлемым техническим средством вооружённых сил, колёсную технику начали привлекать и в инженерном деле. Во время III Международной автомобильной выставки в мае 1910 г. Главное инженерное управление Русской императорской армии испытало на шоссе между Петербургом и Москвой 16 грузовых автомобилей и 2 трактора с прицепными тележками. Выводы комиссии по использованию механического транспорта для перевозки тяжёлых грузов были положительными. Однако масштабное оснащение инженерных частей автомобилями началось лишь в 1914 г., и использовались они в основном для перевозки стройматериалов.

К 1917 г. в части моторизации войск и машинизации Российская армия выглядела вполне достойно среди ведущих держав. Более того, в Первой мировой войне инженерные части Австро-Венгрии и Германии на фоне оснащения Антанты выглядели более чем скромно.

Поплавки

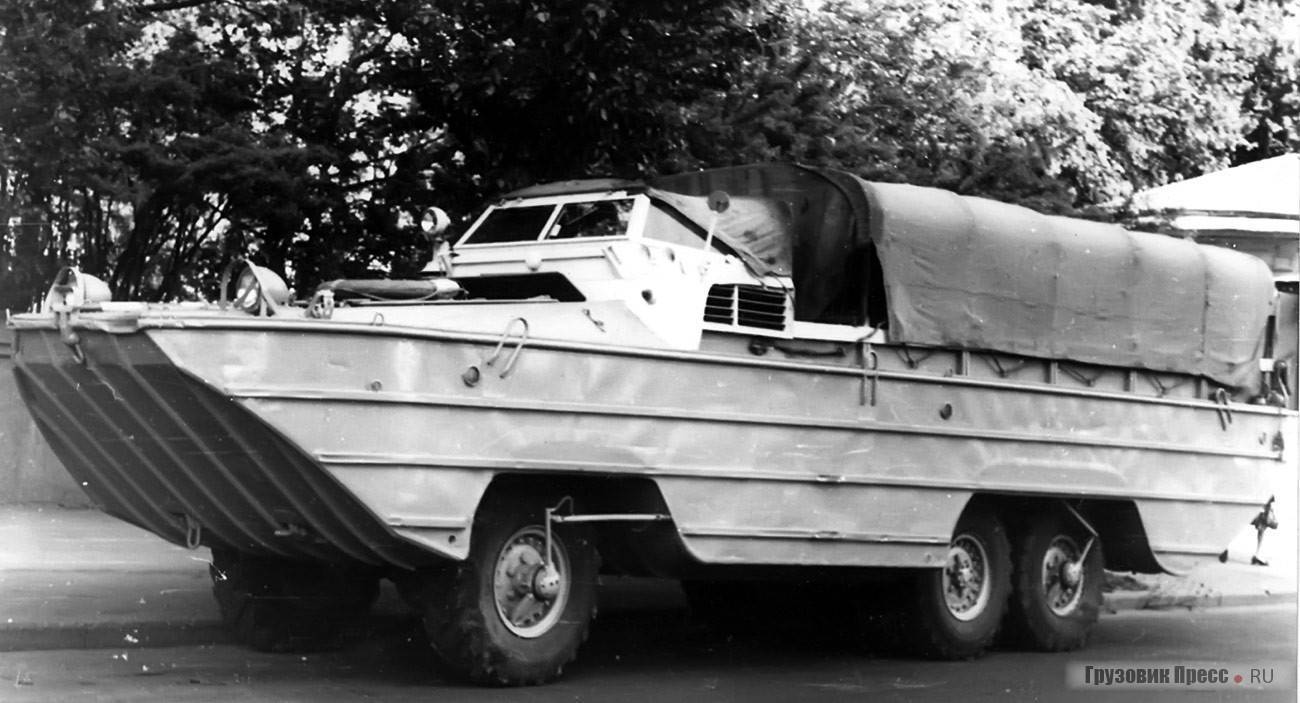

Если ГАЗ-46 был окрещён «малым автомобилем водоплавающим», значит, должен был существовать и «большой». И действительно, такой автомобиль был. Аналог тяжёлой американской амфибии DUKW-353 был разработан ведущим довоенным специалистом горьковского автозавода по полноприводникам Виталием Грачёвым в период его работы на Днепропетровском автомобильном заводе. Первоначально проект имел обозначение ДАЗ-485. В июле 1951 г. Грачёва перевели на ЗИС, где и осуществилась материализация проекта. Амфибия, созданная на агрегатной базе ЗИС-151, закономерно была переименована в ЗИС-485, или «БАВ» – большой автомобиль водоплавающий. Он служил для перевозки грузов массой до 2,5 т и мог не только передвигаться по пересеченной местности, но и с ходу форсировать небольшие реки, озёра и прочие водные преграды, доставляя до 3,5 т грузов при волнении до 4 баллов. С 1958 г. тяжёлая амфибия обновила агрегатную базу. На платформе ЗИЛ-157 выпускали «земноводный» ЗИЛ-458А, или БАВ-А. Однако век этих машин оказался недолгим. С освоением надёжных гусеничных траков и расширения ареала применения автомобилей-амфибий с 1960-х армия пополняется более практичными гусеничными машинами. Среди них гусеничный плавающий транспортёр ПТГ К-61 и гусеничные вездеходы ГТ-Т и ГТ-С (ГАЗ-47). Сейчас в армии широко используют плавающие вездеходы ГАЗ-34037 (развитие ГТ-СМ), МТ-ЛБ, транспортёры ПТС и ПТС-2.

Недостатки автомобиля

Во время эксплуатации автомобиль ЗИС-151 показал несколько своих недостатков. Во время первых испытаний проходимость данной модели была значительно ниже, чем у других участников. ЗИС-151 часто приходилось вытаскивать из грязи или снега силами «конкурентов». Связано это было с несколькими факторами. Так, представитель отечественного автопрома была тяжелее американского «Студебеккера», на который он равнялся во время производства, на целую тонну. Колеса небольших размеров, малый дорожный просвет.

Двигателю недоставало мощности. За счет двухскатных колес это чувствовалось особенно остро. Второй паре колес приходилось прокладывать себе путь самостоятельно. К примеру, у того же ГАЗ-63 задние колеса не затрачивали дополнительных сил (они шли по колее передних).

ЗИС-151 прозвали «утюгом». Судя по отзывам, задние колеса регулярно забивались грязью, теряя при этом способность двигаться. Они просто беспомощно вращались в грязи. Приходилось с помощью лома и других подручных средств очищать колеса, чтобы можно было двигаться дальше.

Рождённые в горниле войны

Военное лихолетье Второй мировой войны для конструкторов не прошло даром. Появление в армиях воюющих держав полноприводных и полугусеничных шасси позволило использовать технику в инженерных войсках более эффективно и с большим размахом. К этому же располагал и невиданный доселе театр военных действий. Отход от доктрины позиционных боёв, скоротечность атак, потребовали высокопроизводительных машин.

И тут следует отметить интересную закономерность.

Многие из американских конструкций спецмашин и тягачей Le Tourneau, Oshkosh, Mack, Caterpillar, Autocar, Walter, Dart, Coleman, Diamond, John Deere, International Harvester представляли собой наиболее рациональные попытки применения техники в военном деле, и после войны их компоновка стала образцовой для подражания.

В противовес этому в Вермахте использовали конструкции и шасси, которые после войны практически не получили распространения. Здесь можно упомянуть спецтехнику на полугусеничных шасси и совершенно уникальные попытки создания инженерных машин компаниями Faun, Lauster, Kaelble и др.

Скоротечность боёв и переброска войск с одного театра военных действий на другой, сделали крайне востребованными амфибии. Самыми распространёнными стали Ford GPA и GMC DUKW-353, выпущенные десятками тысяч. Интересно, что до 1960-х годов трофейную полугусеничную технику широко использовали в инженерных частях, особенно при постройке стартовой площадки на Байконуре, Семипалатинского полигона и др. Однако заимствования полугусеничные машины в СССР не получили и этому есть логическое объяснение: война и интенсификация разработок в военной сфере позволили развить новые массовые технологии, сделавшие паллиативы совершенно не нужными. На смену колёсам приходили гусеницы, а механический привод рабочих органов постепенно был вытеснен гидравлическими системами.

ЗИС-151 советский грузовик аналог Studebaker.

ЗИС-151. Экспериментальные образцы были готовы и в мае 1946 года приступили к опытным испытаниям. Для сравнительных испытаний подготовили два автомобиля. Первый имел двускатную ошиновку задних колес (ЗИС-151-2). Испытания прошли успешно, но комиссия порекомендовала заменить ошиновку на односкатную (ЗИС-151-1)и в ноябре 1946 года второй образец уже проходил испытания. Испытания показали более высокую проходимость односкатного варианта, так же этот вариант оказался экономичным по топливу.
    Но не все так просто. Для серийного производства выбрали автомобиль двускатной ошиновкой. Как и во многом решающее слово было за военными заказчиками и невозможность производить широкопрофильные шины в требуемом объёме. Двускатная ошиновка снижала удельное давление машины на грунт.
    При создании и подготовке к производству ЗИС-151 московскими инженерами были использованы наработки конструкторов ГАЗа, разработавших к 1946 году свой вариант трехосника ГАЗ-33 в рамках семейства ГАЗ-51. Главное проблемой ГАЗ-33 был слабый для такой тяжелой машины двигатель. В конечном итоге решением Наркомата среднего машиностроения работу по трехоснику на ГАЗе были прекращены, а опытный образец и вся техническая документация были передана на ЗИС для доработки и унификации с серийной продукцией действующего производства.

Долгожитель-призер

Грузоподъемность вездехода на дорогах с твердым покрытием ограничивалась 4,5 т (с 1978 г. – 5,0 т), на грунтовых дорогах – 2,5 т. Грузовик преодолевал брод глубиной 0,85 м, развивал с полной нагрузкой на шоссе скорость до 65 км/ч, расходовал 42 л топлива на 100 км. При нормальном давлении в шинах (3,0…3,5 кгс/см2) ЗИЛ-157 выполнял транспортную работу по дорогам с твердым неусовершенствованным покрытием.

При снижении давления до 1,5…2,0 кгс/см2 легко передвигался по мягкому и рыхлому грунту, а при 0,75…1,0 кгс/см2 преодолевал песок, размокший грунт и размытые после ливня грунтовые дороги. Давление в шинах 0,5…0,7 кгс/см2 давало возможность свободно передвигаться по сырому лугу, заболоченной местности, а также успешно преодолевать глубокий снежный покров. Общая масса буксируемого прицепа при движении по шоссе составляла 3,6 т.

За высокие эксплуатационные параметры автомобиль получил Гран-при на Всемирной выставке 1958 г. в Брюсселе. Его экспортировали в десятки стран мира. Серийное производство моделей семейства ЗИЛ-157, куда входил добрый десяток всевозможных исполнений, продолжалось на Московском автозаводе им. Лихачева до 1988 г., т. е. в течение долгих лет после выхода в свет более современных машин ЗИЛ-131. В 1978–1994 гг. автомобиль собирали на Уральском автомоторном заводе (г. Новоуральск), в то время филиале ЗИЛа. Всего было изготовлено 797 934 автомобиля ЗИЛ-157 всех модификаций, которые многие называют «королями бездорожья».

Грузовик с советским ноу-хау

Ошибки необходимо было исправить в кратчайшее время, тем более что грузовики ЗИС-151 поступали в армию, а пути решения проблем не выглядели туманными. В 1950 г. началось производство бронетранспортера БТР-152 на базе модифицированных агрегатов ЗИС-151, но уже с односкатной ошиновкой всех колес с шинами большей размерности. На заводе были созданы экспериментальные образцы грузовиков ЗИС-151 с односкатными колесами и единой колеей мостов, развернулась работа по повышению мощности двигателя, увеличению надежности других агрегатов, конструированию лебедок.

Но основные надежды, связанные с кардинальным повышением проходимости, возлагались на создаваемую (впервые в мировой практике) систему централизованного регулирования давления воздуха в шинах. Шинникам было поручено разработать конструкцию и освоить выпуск специальных шин, допускающих движение автомобиля при временно сниженном давлении воздуха в них. В итоге была разработана шина размером 12.00-18 (диапазон давления воздуха 3,0…0,5 кгс/см2), допускающая возможность работы при переменной величине радиальной деформации до 35% высоты профиля, тогда как у обычных шин радиальная деформация составляет не более 13%. Шина отличалась повышенной эластичностью, достигнутой за счет увеличения на 25% ширины профиля, сниженным до восьми слоев корда в каркасе и применением специальных прослоек из очень мягкой резины.

При уменьшении давления воздуха в шинах увеличивается деформация и снижается удельное давление на грунт. Вследствие этого уменьшается глубина колеи и соответственно снижаются затраты энергии на образование колеи или снижается сопротивление грунта качению колес. Правда, двигаться при давлении воздуха 0,5 кгс/см2 можно было только на скорости не более 10 км/ч.

Испытания новой системы полностью подтвердили теоретические изыскания, и при разработке нового автомобиля ЗИЛ-157, сменившего в 1958 г. на конвейере вездеход ЗИС-151, выбор был сделан в пользу новой шины размером 12.00-18. Как следствие, конструкторам пришлось кардинально пересмотреть компоновку вездехода. Уменьшение числа колес с 10 до 6 позволило избежать установки двух запасных, которые крепились на ЗИС-151 вертикально за кабиной.

Данное решение привело к ликвидации за кабиной колесодержателей и дало возможность придвинуть платформу к кабине, а сзади укоротить раму на 250 мм, из-за чего уменьшилась габаритная длина грузовика на 330 мм при прежней величине колесной базы. Единственному запасному колесу нашлось место под платформой.

Оптимизация компоновки грузовика ЗИЛ-157 улучшила распределение массы по осям, при этом масса машины снизилась на 100 кг.

Сначала на автомобилях применяли систему регулирования давления воздуха в шинах с внешней подводкой воздуха трубочками с шарнирными соединениями, но очень скоро проявились серьезные недостатки этой конструкции. Во время движения вездехода по бездорожью выступающие наружные трубки повреждались, уплотнение ступицы в узле подвода воздуха оказалось плохо защищенным от грязи, а монтаж и демонтаж колес вызывал большие затруднения. В результате почти сразу после начала выпуска автомобиля узел подвода воздуха к шине был переработан в пользу подачи воздуха с внутренней стороны колеса.

История

Два опытных образца ЗИС-151 построены в 1946 году, за основу взят американский грузовик повышеной проходимости Студебеккер. Весной был готов первый вариант машины — с двускатными задними колёсами (ЗИС-151-2), а осенью на испытания вышел второй опытный образец (ЗИС-151-1). Он имел односкатные задние колёса и кабину от ЗИС-150.

Летом 1947 года на сравнительных испытаниях по бездорожью американских трёхосных автомобилей «Студебеккер», «Интернешнл», отечественных ЗИС-151-1 и ЗИС-151-2, ЗИС-151-1 на автобусных шинах 10,50-20″ показал лучшую проходимость и более высокую среднюю скорость по бездорожью, кроме движения по болотистой луговине. Односкатные шины шли «след в след» и требовали меньше энергетических затрат на прокладывание колеи, чем двускатные. Однако основной армейский заказчик настоял на использовании двускатных задних колёс, несмотря на более чем благоприятные для ЗИС-151-1 результаты дорожных испытаний.

Первая партия выпущена в апреле 1948 года. До 1950 года машина имела кабину деревянно-металлической конструкции и двигатель ЗИС-120, (после ЗИС-121). Значительное влияние на конструкцию автомобиля оказали американские грузовые машины Studebaker US6, International М-5-6 и GMC CCKW-352 поставлявшиеся во время ВОВ в СССР по ленд-лизу, а также разработка Горьковского автозавода — ГАЗ-33 (компоновка ведущих мостов).

Был первым отечественным автомобилем серийного производства с тремя ведущими мостами. Широко использовался в вооружённых силах. Шасси послужило базой для БМ-13-16, БМ-14-16, БМД-20, БМ-24, БТР-152 (ЗИС-152), транспортно-заряжающих машин, топливозаправщиков, подвижных средств связи. Выпускалась модификация ЗИС-151А, снабжённая лебёдкой, также был разработан седельный тягач ЗИС-151Б. В конце 1940-х был изготовлен опытный образец полугусеничного шасси ЗИС-153.

До 1950 года выпускался с кабиной дерево-металлической конструкции, со штампованной фанерной облицовкой. В задней части машины имелся специальный буфер, расположенный на одном уровне с передним, что позволяло преодолевать трудные участки совместно с другими однотипными автомобилями, работающими в качестве толкачей.

Перестал производиться после выпуска вездехода ЗИЛ-157 в 1958 году.

Недостатки

Трёхосный ЗИС-151 через год после начала производства во время длительного пробега по весеннему бездорожью значительно уступал по проходимости и ленд-лизовскому прототипу, и двухосным вездеходам ГАЗ-63, которым не раз приходилось вытаскивать ЗИСы из грязи и снежного плена. Тяжёлые машины (масса ЗИС-151 превышала массу «Студебеккера» на тонну) с небольшими по размеру колёсами и недостаточным дорожным просветом, маломощными двигателями и задними мостами с двускатной ошиновкой в среде испытателей получили прозвище «утюгов», заставлявших водителей снимать вторые скаты и толкать застрявшую машину другим автомобилем, благо конструкция специальных задних бамперов это позволяла. В воспоминаниях испытателей можно прочесть, что густая жидкая грязь легко залепляла задние колёса, превращая их в четыре бочки, беспомощно вращавшиеся в грязевой массе. Снимать залепленные грязью внешние скаты, отковыривая ломом грязь, было сущим мучением, однако это было необходимо для повышения проходимости. Двухскатные колёса требовали больше мощности от двигателя, так как они прокладывали дополнительные колеи, в то время как у ГАЗ-63 задние колёса шли точно по колее передних.

Трансмиссия и ходовая часть

Модель ЗИС-151 укомплектовывалась несинхронизированной КПП с пятью скоростями. Последняя скорость является ускоряющей. Сцепление – сухого типа с двумя дисками.

Рессоры подвески дополнены гидравлическими амортизаторами двухстороннего действия. Тормоза барабанного типа, укомплектованные пневматическим приводом.

Колесная формула 6 х 6. ЗИС-151 – автомобиль с полным приводом. Он дополнялся раздаточной коробкой с двумя ступенями. Это позволяло отключить привод переднего моста. Трансмиссия включала пять карданных валов, на которых установлено было десять шарниров. Картеры двух задних мостов были смещены в разные стороны. Сами мосты за счет балансирной подвески подвешивались и имели две продольные рессоры. Два моста задних колес оснащались тремя карданными валами, дополненными подшипниками игольчатого типа. Для каждого из них разработан отдельный привод.

С чего начать?

В новообразованном СССР на 1 сентября 1923 г. в состав инженерных частей Красной Армии входило 39 автоотрядов стрелковых дивизий, 27 автогрузоотрядов, а также Петроградский автотранспортный батальон (4 отряда) и учебная автомотобригада. Разумеется, все эти подразделения были укомплектованы автомобилями и мотоциклами иностранного производства, так фактически речь идёт об автомобильных войсках, однако вплоть до начала 1930-х вся колёсная техника находилась в ведении военных инженеров.

В ранних опытах использования отечественных автомобилей для инженерных нужд успели поучаствовать АМО Ф-15. На шасси этого грузовика существовала модификация (по меньшей мере в единственном экземпляре) «Прожекторный автомобиль Ф-15 с установленным на платформе прожектором 015-2». Этот автомобиль не являлся новинкой; установленные на грузовые платформы прожектора обеспечения зенитного огня, получающие электроэнергию от генератора, установленного на той же машине и приводимого в действие автомобильным двигателем, использовались ещё в царской армии.

В силу специфики задач, решаемых инженерными частями, куда более востребованной на рубеже двадцатых–тридцатых годов оказалась гусеничная техника – тракторы и танки. Первые использовали для буксировки тяжёлых грузов (от пушек до понтонов) и прокладки дорог, вторые оснащали тралами для разминирования. В войсковые соединения к 1930-м начали поступать мотобуры, пилорамы, катера, скреперы, грейдеры (в т. ч. на конной тяге).

Опытные разработки военного времени

Война и эвакуация Московского автозавода спутали планы по созданию нового поколения грузовиков для замены легендарной трехтонки, но под влиянием хлынувшего в страну потока иностранной автотехники на первое место вышли работы по созданию перспективных послевоенных заднеприводных грузовиков ЗИС-150 и будущей армейской машины ЗИС-151 (6х6).

С конца 1943 года было собрано несколько «модельных образцов» автомобилей ЗИС-150 с агрегатами от незавершенного довоенного семейства ЗИС-15. Первые грузовики получили плоскую решетчатую облицовку радиатора собственной конструкции, последующие внешне не отличались от своего ленд-лизовского близнеца International KR11. Их характерной деталью были светомаскировочные фары, предопределившие преимущественно военное применение этих машин.

В ноябре 1944-го по инициативе завода на базе первого прототипа ЗИС-150 был создан полноприводный военный прототип ЗИС-150П (4х4) с задними двухскатными колесами и сварной защитной решеткой радиатора и фар, который считался развитием довоенного проекта ЗИС-24. На нем установили импортный передний мост, раздаточную коробку и шины с грунтозацепами «ёлочка». В комплектацию входили тент над грузовой платформой со скамейками, два топливных бака и два запасных колеса.

Опытный полноприводный грузовик ЗИС-150П с импортными агрегатами. Осень 1944 года

По сравнению с обычными грузовиками масса ЗИС-150П возросла на целую тонну, и военные потеряли к нему интерес. К тому времени в Министерстве обороны возобладало направление на трехосные армейские автомобили американского образца, олицетворением которых стал полноприводный ЗИС-151.

Источник — https://www.kolesa.ru/article/zapozdalaya-bespomoshhnost-opytnye-polnoprivodnye-voennye-gruzoviki-zis

Установки БМ-13-16 на шасси ЗИС-6

Соответственно, первые 5 опытных установок БМ-13-16 были изготовлены
на шасси ЗИС-6. На 21 июня 1941 года в Красной Армии имелись 10 экспериментальных установок БМ-13. С началом ВОВ, летом-осенью
1941 года на шасси ЗИС-6 было организовано серийное производство гвардейских миномётов (установка реактивного залпового огня)
БМ-13-16 (М-13) впоследствии известных как «катюша». Под комплектацию гвардейских миномётов М-13 осенью 1941 года автомобили
ЗИС-6 пришлось реквизировать (в том числе и с бортовыми платформами и прочими кузовами, которые затем демонтировались) из
автопарков различных гражданских организаций и военных частей по специальному мобилизационному предписанию. Из-за приближения
фронта к Москве в октябре 1941 года и эвакуации большей части мощностей ЗиСа на восток страны, производство столь необходимого
шасси ЗИС-6 было вынужденно свёрнуто — установка БМ-13-16 на шасси ЗИС-6 приказом ГКО снята с производства в ноябре 1941 года.

фото ЗИС-6 реактивный миномёт «катюша»

Зимой 1941/42 из автохозяйств были изъяты последние ЗИС-6, которые пошли под установку
менее мощных реактивных миномётов М-8-36 и М-8-48. В дальнейшем гвардейские реактивные миномёты «катюша» устанавливали на гусеничный
трактор СТЗ-5-НАТИ и лёгкий танк Т-60, а с весны 1942 года преимущественно на ввозимые по Ленд-лизу английские и американские
полноприводные шасси. Наиболее известным среди них стал Studebaker US-6. Поэтому в настоящее время практически все выставленные в
различных музеях «катюши» на шасси ЗИС-6, оснащённые угловатыми крыльями не аутодентичны — такие крылья на ЗИС-6 серийно не
устанавливались и могли появиться только в результате последующих капремонтов. К тому же оснащавшийся полностью деревянной кабиной
и подобными гнутыми крыльями из низкокачественного кровельного железа эрзац-вариант ЗИС-5В выпускался в 1942—1944 гг. только с
задними тормозами и единственной фарой, а вторую получил лишь в 1945 году.

Механизированная установка первого образца МУ-1 на шасси ЗИС-6(до этого была разработка
подобного типа, на шасси ЗИС-5). 24 коротких направляющих, для запуска реактивных снарядов калибром 132мм., располагались перпендикулярно
оси автомобиля. Признана неудачной. Установка МУ-2 (с 8ю продольными удлиненными направляющими и двумя домкратами в задней части,
ставшая прототипом БМ-13 (39-40гг.),выпускалась только на базе ЗИС-6. До 12 августа 1941г.(двумя заводами воронежском “имени Коминтерна”
и московском “Компрессоре” было построено 53 установки Бм-13-16. К ноябрю 1941г. (тремя заводами имени Коминтерна, Компрессором и Красной
пресней) построено 456 установок БМ-13. Осенью 1941г. было сформировано 45 минометных дивизионов, по 12 машин в каждом. Последние ЗИС-6
были использованы под монтаж БМ-13 зимой 1942г. На шасси ЗИС-5 осенью 1941г., было смонтировано 15 пусковых установок БМ-13,оказавшихся
неприспособленными для передвижения по местности и несения достаточно тяжелого вооружения.
