РПГ-7 – более 50 лет противотанковой войны

От базуки до фаустпатрона

Предшественниками и в каком-то смысле прародителями самого массового гранатомета в истории стали две системы, с которыми советские солдаты познакомились в годы Великой Отечественной войны. Речь идет об американском противотанковом гранатомете М1, ставшем знаменитым под именем «Базука», и немецких противотанковых гранатометах, которые в Красной Армии называли общим именем «фаустпатроны». С одним наши солдаты воевали против немецких танков, а вторые были чуть ли не главной опасностью для наших танкистов.

Именно базуки стали первыми в истории ручными противотанковыми гранатометами, эффективно примененными против бронированных целей. Причем первенство в массовом боевом использовании этого оружия принадлежит, как ни странно, не американской, а советской армии. В конце 1942 года в Советский Союз по ленд-лизу поставили около 3000 новеньких базук самой первой модели — М1. Незадолго до этого такие же базуки получили американские и английские части, но ни тем ни другим не удалось по-настоящему раскрыть потенциал этого оружия. И только красноармейцы, вынужденные противостоять массово применяемым немецким танкам и готовые уничтожать их чем угодно, вплоть до бутылок с горючей смесью, оценили новое вооружение. Правда, не только положительно: по результатам боевого применения М1 было сделано заключение, что эта базука обладает невысокой бронепробиваемостью и точностью на дистанциях свыше 50 метров, а пороховые заряды ракет плохо горят в условиях русской зимы. Так что больше М1 в Советский Союз не поставляли, а более эффективные М9, которые потом успели повоевать в большинстве послевоенных локальных конфликтов, использовали почти исключительно Соединенные Штаты.

В отличие от американских военных, немецкие в полной мере ощутили эффективность нового оружия, если можно так выразиться, на своей броне. Сразу после первых выстрелов из базук на Восточном фронте в Германии принялись изучать их и конструировать собственный вариант ручного противотанкового гранатомета. И добились, надо признать, впечатляющих успехов. Немцы первыми превратили это оружие в действительно массовое и очень опасное пехотное вооружение для борьбы с танками, быстро доказав огромный потенциал ручных противотанковых гранатометов. Причем в отличие от американских базук, немецкие «фаустпатроны» отличались, во-первых, предельной простотой: достаточно сказать, что на инструктаж по их применению отводилось в среднем пять минут, и этого даже подросткам и старикам хватало для эффективной стрельбы. А во-вторых, они были дешевыми и массовыми, поскольку их, опять-таки в отличие от базук, сделали одноразовыми и использовали более простую конструкцию — динамореактивную, то есть безоткатную, а не ракетную, как у американцев.

Новые боеголовки

Одной из причин многолетнего успеха РПГ-7 была готовность «Базальта» придумывать новые боеголовки для почтенного оружия. Генеральный директор российского научно-производственного предприятия «Базальт» Анатолий Обухов писал в журнале «Военный парад», что новые боеприпасы ТБГ-7В (термобарический), ПГ-7ВР (с тандемной головной частью) и ОГ-7В (осколочный) позволяют бойцу выполнять беспрецедентное количество разных заданий на поле боя.

Термобарический заряд ТБГ-7В по убойной силе сравним с выстрелом из 120-мм орудия. Он одновременно создает высокотемпературное облако и мощную взрывную волну, разрывая и сжигая всё живое в радиусе 10 метров от точки детонации. При попадании в броню возникает брешь размером 15−45 см, сквозь которую в транспортное средство проникает жар, в результате чего экипаж погибает.

Один из методов защиты от подобного оружия — активная броня, которая фактически является «шкурой» из взрывчатки. Когда заряд попадает в танк, активная броня взрывается, отталкивая прилетевший заряд. Это помогает избежать прожигания брони расплавленным металлом. Но боеприпас ПГ-7ВР справляется и с активной броней. Он состоит из двух частей, называемых тандемной боеголовкой. Такой заряд поражает танк дважды, через строго вычисленные интервалы. Первая часть нейтрализует активную броню. Вторая пробивает обычный металл.

Осколочный заряд ОГ-7В разработан специально для городского боя, где целями обычно являются строения из кирпича и железобетона. Поэтому необходимо попасть в сравнительно небольшое отверстие, из которого стреляет противник. Точность ОГ-7В очень близка к стрелковому оружию.

Считается, что у армии Ирака имелись все три вида новых боеприпасов наряду с другими противопехотными и противотанковыми зарядами.

Эксперты полагают, что РПГ-7 будет востребован еще много лет. Это проверенное, дешевое оружие против танков и вертолетов, и ему наверняка найдется применение — особенно в ситуациях противостояния регулярных частей и партизан.

Лучшая защита

На сегодня самая многообещающая методика защиты войск от ракет непримиримых — технология FCLAS (активная многослойная защита широкого спектра и ближнего радиуса действия). Из названия очевиден принцип ее действия: это противоракета в тубусе. Такие устройства располагают вокруг транспортного средства, корабля, здания или вертолета, создавая невидимый щит, который автономно засекает и уничтожает подлетающие ракеты. Концепция FCLAS проста, но реализация ее представляет определенные сложности. Носовая часть реактивного снаряда содержит две радарных установки. Радар в головной части ищет объекты, чья скорость соответствует скорости заряда гранатомета РПГ-7. Как только такой объект обнаружен, заряд черного пороха (вроде того, что используют в дымовых гранатах) воспламеняется и выбрасывает FCLAS из туба, где он хранился. Второй радар следит за тем, что происходит вверху, внизу и по сторонам. Запуск FCLAS синхронизирован таким образом, чтобы он и вражеский снаряд встретились примерно в пяти метрах от защищаемого объекта. Именно в этот момент второй радар, который следит за обстановкой, подрывает выпущенный заряд. Взрывчатая начинка разносит металлическую обшивку на осколки.

Из-за рифления обшивки она разрывается на очень мелкие квадратные фрагменты, которые летят навстречу вражескому снаряду. Все, что попадает в облако этих частиц, превращается в конфетти.

Фото РПГ-2

Солдат Пакистанской армии с РПГ-2

Похожее

Гранатомет АГС-17. Дальность стрельбы. Вес. Размеры. Калибр

Гранатомет РПГ-7. Дальность стрельбы. Вес. Размеры. Калибр

Гранатомет СПГ-9 Копье. Дальность стрельбы. Калибр. Вес. Размеры

Гранатомет РПГ-18 Муха. Дальность стрельбы. Вес. Размеры. Калибр

РГ-6 «Гном» (6Г30) – ручной револьверный гранатомет

Гранатомет АГС-40. Вес. Скорострельность. Калибр. Дальность стрельбы

Гранатомет АГС-30. Дальность стрельбы. Вес. Размеры. Скорострельность

МРО-А “Бородач” – малогабаритный реактивный огнемет калибр 72,5-мм

РШГ-2 – гранатомет калибр 72,5-мм

Гранатомет РПГ-26 Аглень. Дальность стрельбы. Вес. Размеры

РПО «Шмель» – реактивный пехотный огнемет калибр 93-мм

Гранатомет РПГ-32. Размеры. Вес. Дальность стрельбы. Калибр

РШГ-1 – реактивная штурмовая граната

Гранатомёт «Пенал»

ГП-25 «Костер» – подствольный гранатомет калибр 40-мм

АРГБ – автоматический ручной гранатомет Барышева

РГС-50М – ручной гранатомет специальный

Гранатомет РПГ-22 Нетто. Дальность стрельбы. Вес. Размеры. Калибр

Гранатомет РПГ-16 Удар. Дальность стрельбы. Вес. Размеры

Гранатомет РПГ-2. Дальность стрельбы. Вес. Размеры. Калибр

ДП-61 «Дуэль» – противодиверсионный гранатомет

БС-1 РГА-86 «Тишина» / БС-1М 6С1 «Канарейка» подствольный гранатомет

РПО ПДМ-А «ШМЕЛЬ-М» – реактивный пехотный огнемет повышенной дальности и мощности

Гранатомет РПГ-30 Крюк. Дальность стрельбы. Вес. Размеры

Гранатомет РПГ-29 Вампир. Дальность стрельбы. Вес. Размеры

ГМ-94 – российский помповый гранатомет калибр 43-мм

РГМ-40 «Кастет» – ручной гранатомет калибр 40-мм

ГП-34 – подствольный гранатомет калибр 40-мм

ТКБ-0249 «Арбалет» – ручной гранатомет

РПГ LAW M72 – американский противотанковый гранатомет

Гранатомет РПГ-28 Клюква. Дальность стрельбы. Вес. Размеры. Калибр

«Бур» – малогабаритный многоразовый гранатомет

Гранатомет РПГ-27 Таволга. Дальность стрельбы. Вес. Размеры. Калибр

ГП-30 «Обувка» / ГП-30У «Гранат» / ГП-30М подствольный гранатомет

ОКГ-40 «Искра» – подствольный гранатомет

МРГ-1 «Огонёк» – гранатомётный комплекс калибр 55-мм

РПО «Рысь» – реактивный пехотный огнемет

ДП-64 «Непрядва» – двуствольный противодиверсионный гранатомет

«Буря» (Изделие ДМ) – гранатомет-карабин

Гранатомет-лопата «Вариант»

«Дятел» (Изделие «Д») – гранатомет-пистолет

ВГ-44 и ВГ-45 – винтовочные гранатометы

РГС-33 – ручной гранатомет специальный калибр 33-мм

Гранатомет ТКБ-0134 «Козлик»

Гранатометный комплекс «Витрина»

ДП-65 – гранатометный комплекс калибр 55-мм

You have no rights to post comments

РПГ-16 Удар — российский противотанковый гранатомет, описание и ТТХ, особенности конструкции и история создания, боевое применение

РПГ-16 «Удар» – это советский калиберный противотанковый гранатомет, который был специально разработан для воздушно-десантных войск. На вооружение он был принят в 1970 году. Внешне этот ручной гранатомет очень напоминает знаменитый РПГ-7, по сути, является его дальнейшим развитием, но конструкционно РПГ-16 сильно от него отличается.

Гранатомет РПГ-16 ограниченно использовался советскими войсками в Афганистане, он стоял на вооружении нескольких специальных подразделений. Есть информация, что в 90-е годы это оружие применялось в ходе локальных конфликтов на территории бывшего СССР.

История создания

Советские воздушно-десантные войска всегда были элитой вооруженных сил СССР. И отношение к ним было соответствующее. В десант брали самых лучших призывников, для ВДВ разрабатывали специальное оружие, снаряжение и боевую технику. В их конструкции учитывалась специфика этого рода войск.

В послевоенный период ручные противотанковые гранатометы стали одним из основных средств поражения бронетехники противника. В 1961 году на вооружение советской армии был принят РПГ-7 – легендарное оружие, которое известно по всему миру не менее, чем автомат Калашникова.

В этот же период началась разработка нового ручного противотанкового гранатомета для подразделений воздушно-десантных войск. Руководил группой конструкторов И. Е. Рогозин. По сути, он являлся дальнейшим развитием РПГ-7.

При создании оружия учитывалась специфика применения ВДВ, поэтому гранатомет получил разборную конструкцию, а благодаря высокой начальной скорости удалось значительно увеличить дальность стрельбы оружия и его точность.

В походном положении РПГ-16 разбирался на две части и транспортировался в одном тюке. Гранатометчик десантировался с разобранным оружием и двумя гранатами к нему, еще три выстрела находились у второго номера расчета.

РПГ-16 применялся советскими войсками в Афганистане, причем не по своему прямому назначению, так как у моджахедов не было бронетехники. В основном с помощью этого оружия уничтожались огневые точки и укрепления противника. Бойцы любили это оружие за его точность и значительную дальность стрельбы.

Но уже через десять лет – после появления в западных армиях «Абрамса», «Челленджера» и второго «Леопарда» – «Удар» перестал справляться со своей основной задачей – поражением основных видов бронетехники противника.

Чтобы повысить бронепробиваемость РПГ-7, было достаточно увеличить калибр его гранаты, но для РПГ-16, использующего калиберный выстрел, такой путь модернизации был невозможен.

Поэтому воздушно-десантные войска опять вернулись к эксплуатации старого и проверенного РПГ-7, оснащенного, правда, новой гранатой.

Описание конструкции

РПГ-16 «Удар» — это гранатомет третьего поколения, он состоит из ствола, ударно-спускового механизма (УСМ), стопорно-контактного механизма и прицельных приспособлений.

Ствол гранатомета разъемный, в его состав входит труба и камора с патрубком. Их соединения производится за счетсухарного соединения, а для предотвращения прорыва газов используется обтюратор.

Вместе части оружия соединяются только в боевом положении, а походном – они переносятся отдельно, в одном тюке.

Прицельные приспособления РПГ-16 состоят из мушки и прицела, а также съемного оптического прицела ПГО-16. Специальная планка для его установки находится сверху трубе. Прицельная дальность РПГ-16 составляет 800 метров. Шаг прицельной планки – 100 метров.

Эффективная дальность стрельбы этого оружия составляет примерно 400 метров. При использовании механических прицельных приспособлений гранатомета боец должен учитывать температуру воздуха.

Если она выше нуля, то прицеливание производится по мушке, а если опускается ниже его — то по выступу на ееосновании.

Огонь из РПГ-16 ведется калиберной кумулятивной гранатой ПГ-16. Она покидает ствол при помощи стартового динамореактивного заряда, находящегося в сгорающем картонном пенале. Он присоединяется к хвостовой части боеприпаса непосредственно перед заряжанием. На безопасном расстоянии от стрелка происходит запуск маршевого двигателя гранаты.

Ее головная часть по своей конструкции во многом напоминает гранату РПГ-7: двигатель имеет одно сопло и восемь тангенциальных отверстий, стабилизация боеприпаса в полете осуществляется за счет шести складных перьев. Граната ПГ-16 оснащена пьезоэлектрическим взрывателем.

Он становится на боевой взвод на расстоянии 5-20 метров от дульного среза оружия.

Для обучения бойцов используются специальные учебные гранаты, окрашенные в черный цвет.

Гранатомет РПГ-7 – видео

https://youtube.com/watch?v=4fL8c4Uokrk

Разработан ГСКБ-47 (ныне ГНПП «Базальт») и принят на вооружение в 1961 году. Выпущено более 9 000 000 РПГ-7. Эффективно использовался практически во всех вооружённых конфликтах с 1968 года (когда впервые был применён во Вьетнаме) и до наших дней. Благодаря появлению новых боеприпасов РПГ-7 представляет существенную опасность и для современной бронетехники, поэтому остаётся востребованным и в наши дни.

В начале 50-х годов в систему противотанковых средств ближнего боя Советской армии входили ручная граната РКГ-3, винтовочный гранатомет ВГ-45, ручной противотанковый гранатомет РПГ-2, станковый противотанковый гранатомет СГ-82 и безоткатные орудия — Б-10 и Б-11. В 1954 году НИИ-3 Главного артиллерийского управления, проведя широкие исследования по определению соответствия этой системы современным требованиям войск, выдал тактико-технические требования на разработку более совершенных ручных гранатометов. К этому времени разработкой гранатометных комплексов занимался целый ряд предприятий: ГСКБ-30, НИИ-24, НИИ-6 (все Москва), филиал НИИ-1 и СНИП (г. Красноармейск Московской обл.), НИИИ (г. Балашиха Московской обл.).

Но гранатометы не были основным направлением работы этих предприятий, и поэтому разработки часто передавались от одного предприятия к другому, что, естественно, приводило к дроблению задач: не в полной мере использовался творческий потенциал специалистов. С целью проведения единой технической политики, концентрации сил и средств приказом Государственного комитета по оборонной технике в 1958 году головным предприятием по разработке гранатометных комплексов назначается ГСКБ-47 (г. Москва) (ныне ФГУП “ГНПП «Базальт») с филиалом в г. Красноармейске Московской области (Красноармейское научно-производственное подразделение — КНПП). При этом гранатометный отдел из НИИИ (г. Балашиха) был передан в ГСКБ-47, а соответствующие отделы филиала НИИ-1 и СНИП — в Красноармейский филиал.

В 1958—1961 годах в ГНПП «Базальт» (тогда ГСКБ-47) проводились работы по созданию 45-мм гранатомета РПГ-150 с 83-мм надкалиберной гранатой ПГ-150. После проведения полигонных испытаний этот комплекс получил наименование РПГ-4. В 1958 году комплекс РПГ-4 прошел войсковые, а в 1961 году — полигонные испытания. Он полностью удовлетворял требованиям тактико-технического задания на его разработку и превосходил по основным показателям своего предшественника РПГ-2. Однако к этому времени были получены первые результаты по РПГ-7 с активно-реактивным выстрелом ПГ-7В, основные характеристики которого (дальность стрельбы и бронепробиваемость) существенно превосходили РПГ-4. В результате комплекс РПГ-4 не был принят на вооружение.

Первым гранатометным комплексом, разработанным Красноармейским подразделением ГНПП «Базальт» (тогда ГСКБ-47) и принятым на вооружение, был ручной противотанковый гранатомет РПГ-7 с выстрелом ПГ-7В. Разработка гранатомета происходила в 1958—1961 годах. Главный конструктор – В.К. Фирулин. В создании гранатомета принимали участие Тульское ЦКИБ СОО, Ковровский механический завод (непосредственно работы по гранатомету в Ковровском ОКБ-575 вел В.В. Дегтярев), Высокогорский механический завод, Нижнетагильский химический завод «Планта» и др., главный конструктор ОКБ-575 А.Никифоренко, главный инженер ОКБ-575 И.Потапов, начальник 5-го отдела ОКБ-575 А.Сорокин, а также ведущий конструктор РПГ-7 В.В. Дегтярев, конструкторы А.Алымов, М.Горбунов, А.Ивашутич, А.Севастьянова и др. Выстрел ПГ-7В к гранатомёту РПГ-7 сконструирован В.К. Фирулиным (Государственная премия СССР – 1964 г.). Заводские испытания проведены с 25 февраля по 11 июня 1960 года. Испытания прошли успешно. Комплекс был принят на вооружение 16 июня 1961 года и до сих пор находится на вооружении Российской армии. Разработка к гранатомёту выстрелов с гранатами различного поражающего действия, усовершенствование прицельных приспособлений значительно расширили возможности гранатомета, сделали его многоцелевым.

Ракеты

Примерно миллион реактивных противотанковых гранатометов РПГ-7, разбросанных по 40 странам мира, — главная угроза американским войскам. Но не единственная. Разграбленные арсеналы Хусейна ломились и от зенитных ракет «Стрела-2» (SA-7 Grail). За последние 25 лет этими ракетами и их последующей модификацией «Стрела-3» были обстреляны 35 самолетов, в большинстве своем — гражданские. В 24 случаях это привело к авиакатастрофам, в результате которых погибло более 500 человек. Специалисты считают, что только в Ираке в руки непримиримых могло попасть около пяти тысяч «Стрел».

Только с мая по ноябрь 2003 года вблизи Багдадского международного аэропорта было зафиксировано 19 случаев стрельбы по самолетам. Главная проблема РПГ-7 заключается в том, что наводить на цель его должен стрелок. «Стрелы» же, напротив, сами находят свою цель. Каждая ракета снабжена инфракрасным датчиком, который «чувствует» невидимый тепловой след от реактивного двигателя самолета, как сигнальный огонь на маяке. Электронная система наведения получает данные от сенсора и корректирует положение стабилизаторов ракеты. Таким образом «Стрела», следуя за целью на сверхзвуковых скоростях, никогда не теряет ее из виду. Оказавшись вблизи от двигателя, боеголовка весом чуть больше килограмма детонирует.

Несмотря на огромное количество сбитых самолетов и жертв, есть две причины технического свойства, позволяющие надеяться, что в ближайшее время ракеты такого типа перестанут представлять столь серьезную опасность. Во‑первых — их возраст. Ключевые элементы «Стрелы» — инфракрасный датчик и батареи, приводимые в действие теплом. И то и другое не может храниться вечно. Поэтому, по некоторым оценкам, большинство таких ракет, попавших в чужие руки, уже вряд ли когда-нибудь выстрелят. Вторая проблема в способе, которым «Стрела» обнаруживает цель. Она должна быть запущена вслед самолету, иначе не сможет поймать тепловое излучение сопел. Расстояние между стрелком и самолетом (а это может быть и 10 км) дает экипажу достаточно времени для реагирования на угрозу. Методики защиты могут быть разными. Например, отстреливать тепловые ловушки, более «яркие», чем сопла двигателей самолета. Самолет президента США, военные самолеты, а также гражданские авиалайнеры израильской компании Эль Аль снабжены различными системами защиты. Предпринимаются усилия к установке подобных систем и на американские самолеты.

Эксплуатанты

Страны, которые используют РПГ-7

  •  Республика Абхазия
  •  Азербайджан
  •  Албания
  •  Алжир
  •  Ангола
  •  Армения
  •  Афганистан
  •  Белоруссия
  •  Бенин
  •  Буркина-Фасо
  •  Бурунди
  •  Болгария производится корпорацией Арсенал как ATGL-L.
  •  Венесуэла
  •  Вьетнам
  •  Гамбия
  •  Гана
  •  Гвинея
  •  Гвинея-Бисау
  •  Экваториальная Гвинея
  •  Грузия копия гранатомёта производится научно-техническим центром «Дельта», под названием RPG 7G.
  •  Египет Копия производится предприятием Sakr, под названием Sakr RPG 7.
  •  Эритрея
  •  Эстония
  •  Эфиопия
  •  Замбия
  •  Зимбабве
  •  Израиль
  •  Индонезия
  •  Ирак Копия Al-Nassira.
  •  Иран Производится компанией DIO под названием DIO RPG-7 Saghegh. Также производится укороченная и облегчённая версия для спецподразделений.
  •  Йемен
  •  Иордания
  •  Кабо-Верде
  •  Казахстан
  •  Камбоджа
  •  Канада
  •  Кипр 850
  •  Киргизия
  •  Китай копия гранатомёта производится для Народно-освободительной армии Китая как Type 69 RPG(от РПГ-7 отличается на 4 см меньшей длиной, а также отсутствием задней рукоятки).
  •  Республика Конго
  •  ДР Конго
  •  КНДР
  •  Республика Косово
  •  Кот-д’Ивуар
  •  Куба
  •  Латвия
  •  Либерия
  •  Ливия 2300
  •  Ливан 3250
  •  Литва 403
  •  Мавритания 48
  •  Мадагаскар
  •  Северная Македония
  •  Малайзия 584
  •  Мальдивы
  •  Мали
  •  Мальта
  •  Марокко
  •  Мексика
  •  Мьянма
  •  Мозамбик
  •  Молдавия
  •  Монголия
  •  Намибия
  •  Непал
  •  Нигер
  •  Никарагуа
  •  Пакистан
  •  Перу
  •  Польша
  •  Приднестровье
  •  Руанда
  •  Россия
  •  Румыния копия гранатомёта была произведена на Carfil SA как AG-7.
  •  Сейшельские Острова
  •  Сирия
  •  Сьерра-Леоне
  •  Словакия
  •  Словения
  •  Сомали
  •  Сомалиленд
  •  Судан копия гранатомёта произведена Military Industry Corporation как Sinar.
  •  Сербия
  •  США
  •  Таджикистан
  •  Таиланд
  •  Танзания
  •  Того
  •  Туркмения
  •  Турция
  •  Уганда
  •  Узбекистан
  •  Украина
  •  Венгрия
  •  Филиппины
  •  Финляндия
  •  Хорватия
  • ЦАР
  •  Чад
  •  Чехия
  •  Черногория
  •  Чили
  •  Шри-Ланка
  •  Южно-Африканская Республика
  •  Южная Осетия

Также РПГ-7 используется незаконными вооружёнными формированиями и организованной преступностью практически во всех странах мира.

Как опознать

В российской армии боевые гранаты для РПГ маркируются окрашиванием их в защитный цвет (цвет хаки). Учебные гранаты с инертной боевой частью маркированы чёрным цветом и надписью “инертная”. Реактивные двигатели гранат при этом окрашиваются в защитный цвет в любом случае.

Напротив, боевые выстрелы для подствольных гранатомётов – чёрного цвета, а на учебные дополнительно наносится надпись “ИНЕРТ”. На гранаты наносятся индекс ГРАУ, шифр завода-сборщика, номер партии выстрелов и год изготовления боеприпаса.

Реактивный двигатель гранаты несёт на себе данные о годе сборки двигателя, дате изготовления и марке пороха.

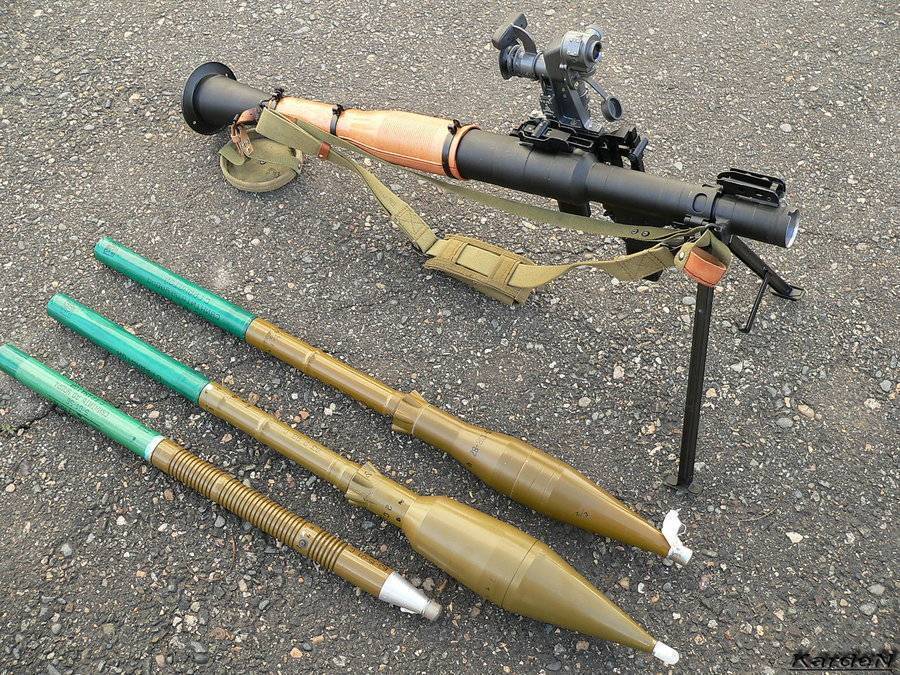

Боеприпасы для РПГ-7

Устройство выстрела для РПГ-7

Несмотря на разнообразие существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются только типом и строением головной части.

Выстрел делится на три части: головную часть, обеспечивающую непосредственное поражение цели, реактивный двигатель, обеспечивающий разгон гранаты на траектории полёта, и пороховой заряд, обеспечивающий вылет гранаты из трубы гранатомёта.

Схема строения выстрела ПГ-7В для гранатомёта РПГ-7

I — головная часть
1 — головная часть взрывателя
2 — токопроводящий конус
3 — обтекатель
4 — кумулятивная воронка
5 — корпус
6 — разрывной заряд
7 — проводник
8 — донная часть взрывателя
II — реактивный двигатель
9 — сопловой блок
10 — сопло
11 — корпус реактивного двигателя
12 — пороховой заряд реактивного двигателя
13 — дно ракетного двигателя
14 — капсюль-воспламенитель
III — пороховой заряд
15 — перьевой стабилизатор
16 — гильза из бумаги
17 — пороховой заряд
18 — турбинка
19 — трассер
20 — пыж из пенопласта

Номенклатура гранат для РПГ-7

Сам гранатомёт мало изменился, но для него разработаны гранаты самых различных типов: кумулятивные противотанковые, в том числе тандемные, осколочно-фугасные противопехотные, термобарические (объемно-детонирующие), зажигательные, а также учебные и гранаты других типов.

ГодИндекс выстрела / индекс ГРАУ)ИзображениеТип боевой частиМасса выстрела, кгКалибр головной части, ммБронепробиваемость, ммНачальная скорость гранаты, м/сПрицельная дальность, м
ПГ-7В / 7П1 кумулятивная2,285260120500
ПГ-7ВМ / 7П6 кумулятивная270300120500
ПГ-7ВС / 7П13 кумулятивная272400120500
1974ПГ-7ВС1кумулятивная72360500
ПГ-7ВЛ «Луч» / 7П16 кумулятивная2,693500120300
ПГ-7ВР «Резюме» / 7П28 тандемная кумулятивная4,564 / 105 ДЗ + 650100200
ТБГ-7В «Танин» / 7П33 термобарическая4,5105н/драдиус поражения живой силы: 10 м100200 (550 с УП-7В)
ОГ-7В «Осколок» / 7П50 осколочная240н/д Масса ВВ 0,4 кг, 1000 осколков. Площадь поражения 150 м².120350 (700 с УП-7В)
2013ГШ-7ВТштурмовая

Сопутствующие потери

На полигоне недалеко от Солт-Лейк-Сити (штат Юта) дует холодный ветер, вот-вот пойдет снег. Журнал Popular Mechanics пригласили на первое испытание системы FCLAS

Поскольку все усилия разработчиков направлены на сохранение транспортных средств и спасение жизней, исследователям очень важно понять, насколько пострадают люди и техника от защитного взрыва. Возможности по обнаружению и уничтожению летящих вражеских зарядов уже были продемонстрированы армейским инспекторам в ходе предыдущих тестов, состоявшихся в июне 2002 года в Технологическом институте штата Нью-Мексико

Для уничтожения заряда РПГ-7 требуется значительная энергия. Дон Уолтон, один из разработчиков радарной подсистемы FCLAS, отмечает, что в этом и состоит главная проблема: подушку в такой заряд не бросишь, нужен мощный взрыв. Открытым оставался вопрос о размере сопутствующих потерь при использовании FCLAS. На полигоне расположили брошенный автомобиль, поврежденный джип и манекены в бронежилетах. В трейлере, защищенном от взрыва естественной преградой в виде холма, ведется короткий обратный отсчет. Воздух трещит и пол подпрыгивает — рядом взрывается молния. В окно мы наблюдаем за столбом серого и черного дыма, который поднимается из-за холма и дрейфует от места взрыва. У обоих транспортных средств выбиты все стекла. Некоторые шины продырявлены. Но манекены стоят на месте. Эти разрушения и сравнивать смешно с уроном, который нанес бы заряд из РПГ-7 или «Стрелы». Мори Мэйфилд, президент одной из компаний-контракторов, стоит в эпицентре взрыва. Там почти ничего не изменилось. Разве что видны небольшие вмятины в земле — там, где в течение сотой доли секунды пронеслось облако мельчайших частиц, двигавшихся со сверхзвуковой скоростью. Мэйфилд говорит, что сквозь такое облако ничто не могло бы пролететь. Если бы был произведен выстрел из настоящего гранатомета РПГ-7, заряд все равно не долетел бы до цели.

Разработчики планируют выпустить опытный образец FCLAS приблизительно через год. Ну что же, поживем — увидим.

Статья опубликована в журнале «Популярная механика»
(№6, Июнь 2004).

РПГ-7 в наши дни

Гранатометы сегодня позволяют мотострелковым подразделениям днем и ночью, в условиях ближнего боя вести уверенную борьбу против всех типов современных танков и вертолетов противника.

Огневая поддержка расчетами РПГ-7 боевых действий наступающих подразделений порой проводится более результативно, чем огнем артиллерии.

Учитывая уникальные возможности гранатомета, на базе РПГ-7 созданы образцы для воздушно-десантных войск и различных спецподразделений, которые более 40 лет стоят на вооружении.

РПГ-7 отлично зарекомендовал себя в различных локальных войнах и военных конфликтах: во Вьетнаме, в Арабо-Израильской компании, в Афганистане и Анголе, в Чеченский период, в войне в Ираке и противостоянии с Грузией.

Простота и дешевизна гранатомета обеспечили широкое использование его по всему миру, он производится в 10 странах и используется в армиях более 100 государств мира.

На этом, пожалуй, я закончу рассказывать о мужских игрушках и поделюсь с вами маленькой радостью – закончилась проверка соблюдения требований противопожарного режима под надзором прокуратуры в наших зданиях. Ждем актов и предписаний.

Но уже однозначно можно выдохнуть и заниматься полезными делами. Например, писать больше интересных и полезных статей.
