Прицельные приспособления
Оптический прицел
Основным для РПГ-7 является оптический прицел ПГО-7 (или его модификации ПГО-7В, ПГО-7В-2, ПГО-7В-3). Оптический прицел предназначен для наблюдения за полем боя, определения дистанции до цели, введения поправок на дальность и скорость движения цели, с учётом баллистики различных боеприпасов и наведения гранатомёта на цель с учётом поправок. Прицел представляет собой оптическую систему линз и призм, заключённую в герметичный металлический корпус, заполненный сухим азотом для предотвращения запотевания. Оптический прицел обеспечивает фиксированное видимое увеличение цели 2,7 крат. Прицел оснащён набором светофильтров, улучшающих видимость в сложных погодных условиях. Для предотвращения демаскирующих бликов от солнца и загрязнения прицел оснащён резиновым колпачком, надеваемым на объектив.
Сетка прицела ПГО-7В имеет развитую шкалу поправок, а также дальномерную шкалу, позволяющую быстро определить дальность до цели типа «танк» (высотой 2,7 м). Маховичок обеспечивает ввод углов прицеливания в пределах 0 — 51,2 артиллерийских единиц, а прицельная марка на сетке: 0 — 45,7. В условиях плохой освещённости возможна подсветка сетки прицела. Лампа подсветки использует гальванические элементы питания А316 или 2РЦ63. Прицел сохраняет свои характеристики в большом диапазоне температур (от −50 до +50 °C), а также способен выдерживать высокие механические нагрузки.
Ночной оптический прицел
Гранатомёт РПГ-7 может оснащаться ночными прицелами первого поколения (такими как специализированный гранатомётный ночной прицел ПГН-1, либо универсальным ночным прицелом НСПУМ (изделие 1ПН58)) или ночными прицелами второго поколения НСПУ-3. У гранатомёта с ночным прицелом дополнительно вводится механизм светоблокировки, исключающий засветку прицела пламенем собственного выстрела.
Универсальное прицельное приспособление
Универсальное прицельное приспособление представляет собой механическое устройство массой 0,55 кг для введения поправок в оптический прицел. Применяется с 2001 года в гранатомётах модификаций РПГ-7В2 (РПГ-7Д3) совместно с оптическим прицелом. Позволяет существенно увеличить прицельную дальность стрельбы термобарическими (ТБГ-7В) и осколочными (ОГ-7В) гранатами: до 550 и 700 метров соответственно.
Другие виды прицелов
Совместно с РПГ-7 применяются так же и другие прицельные приспособления (в том числе и кустарного производства): от самодельных механических прицелов взамен повреждённых оригинальных, до высокотехнологичных лазерных и коллиматорных прицелов. Большинство подобных устройств не позволяют вводить поправки на дальность и движение цели, поэтому эффективны лишь на малых дальностях.
Особенности конструкции
РПГ-18, как и любое противотанковое оружие класса РПГ, состоит из двух основных частей – пусковой установки и боевой ракеты.
К основным элементам пускового устройства относятся:
Гладкоствольная телескопическая конструкция (внешняя и внутренняя трубы). Наружная труба изготовлена из стеклянно-пластикового материала с маркировкой Т13, на который нанесено лакокрасочное покрытие ЭП-5122. Труба оснащена основой, имеет кожух, пару накладок и кольцо. Благодаря наличию основы крепится и фиксируется мушка, передняя крышка и антабки плечевого ремня. Кожух используется с целью крепления диоптра и расположения элементов пускового устройства. Удерживается за счет специальных хомутов в количестве 3-х штук. На трубе имеются две этикетки, расположенные симметрично относительно друг друга. Внутренняя (выдвижная) труба изготовлена и сплава алюминия 65ХЗД1Т или аналогов.
К трубе присоединяются резиновое кольцо и втулка, на которой находятся корпус со спицей и направляющей линейкой. Корпус оснащен гнездом, которое служит местом для базирования ударного механизма, огневого устройства, ударного механизма, устройства блокировки;
- Ударно-пусковой механизм. Основные элементы: пусковое устройство, ударный механизм. Предназначается для совершения выстрела.
- Механизм блокировки. Основные элементы: ось, рычаг с пружиной. Предназначается для блокировки ударного механизма в положении «походное», исключения возможности совершения выстрела при неполном разведении труб пускового устройства, блокировки фиксатора труб в положении «боевое». Находится в задней части корпуса.
- Направляющая линейка. Основные элементы: планка, разъединитель, копира, ушко. Предназначена для объединения наружной и внутренней труб.
- Устройство прицела. Основные элементы: мушка, диоптр. Мушка находится около дула гранатомета и имеет оправу, в которую вмонтировано прозрачное стекло соответствующей маркировки, в зависимости от которой определяется максимально возможное расстояние для прицела (от 50 до 200 метров, интервал 50 метров).
Диоптр располагается на поверхности наружной (внешней) трубы. Предназначен для наведения гранаты в цель.
Кумулятивная реактивная граната состоит из:
- Главной части. Основные элементы: корпус, упорная втулка, обтекатель, токопроводный конус с обмоткой и изолирующей втулкой, придавленное кольцо, прокладки, изолятор воронки с проводником, экран с втулкой и разрывным зарядом из взрывчатой массы с маркировкой «Окфол». К обтекателю крепится главная часть, а в донную воронку вставляется донная часть подрывника. Предназначена для поражения намеченной цели.
- Реактивного двигателя. Основные элементы: переходное дно, две диафрагмы (передняя и задняя), камера, пороховой заряд с порохом ППК-5, запал, узлы форсирования, в составе которого диск, пробка и трубка для газоотвода, сопла, стабилизатор.
Интересные факты
Впервые оружие-аналог РПГ-18 (одноразовый гранатомет «Муха») тестировалось и активно использовалось в Юго-Восточной Азии.
На вооружении американской армии противотанковое оружие числится с 1962 года.
Образец первого советского противотанкового гранатомета – американский M72 LAW – был добыт в 1967 году разведчиками СССР. Этим периодом времени датируется Вьетнамская война.
Во всех документооборотах рассматриваемый тип ручного оружия обозначен как «реактивная противотанковая граната», а такое понятие, как «гранатомет», не использовалось вовсе. Это объясняется тем, что после каждого выстрела «одноразовый гранатомет» необходимо было снимать с учета, а это не военное дело.
Ручной гранатомет «Муха» обладает рядом особенностей. Для его целевого применения не нужно владеть широким спектром знаний и иметь определенные навыки. Стоит он относительно дешево, весит немного. Все это обуславливало его активное использование в кругу террористических организаций, различных групп террористов, наемников, партизанов.
Зафиксированы случаи, когда ручной гранатомет «Муха» был переведен в боевое положение, а необходимости произведения выстрела не было. При этом складывать оружие запрещалось до тех пор, пока не будет произведен выстрел по заданной цели при ее наличии.
«Муха» гранатомет. Инструкция
Чтобы использовать РПГ-18 по назначению, необходимо:
I. Привести оружие из походного положения в боевое. Для этого требуется:
- Взять гранатомет так, чтобы левая рука находилась внизу в центральной части наружной трубы, а кисть правой руки положить на казенную часть пускового устройства.
- Отжать заднюю стяжку и откинуть заднюю крышку к низу.
- Разжать трубы пускового устройства до максимума.
- Положить противотанковый гранатомет “Муха” на плечо с правой стороны.
- Свести ударно-пусковой механизм (повернуть диоптр обратно до упора и отпустить).
- Направить оружие по направлению к заданной цели.
II. Определить цель и прицелиться. Чтобы осуществить прицел, следует правым глазом смотреть через соответствующее отверстие диоптра – ушко, так, чтобы пик угольника необходимой прицельной марки располагался в центре отверстия и полностью совпадал с точкой прицела.
III. Выстрелить. Чтобы гранатомет выстрелил, следует плавно надавить на спусковой рычаг, до тех пор пока не прозвучит выстрел.
После того как необходимые выстрел совершены, гранатомет «Муха» устанавливается на предохранитель. Для этого диоптр нужно повернуть в обратном направлении до упора, повернуть предохранитель по часовой стрелке и завести его левым выступом по направлению к пазу кожуха, после чего отпустить диоптр.
Выстрел в сторону цели свидетельствует о разрядке гранаты.
Чтобы снять противотанковое оружие с предохранителя, необходимо вывести последний из отверстия. В том случае, если была осечка, ударно-пусковой механизм сводится, осуществляется прицел и нажатие на спусковой курок шептала. Если цель не была поражена повторно, граната изолируется и ликвидируется соответствующими лицами – представителями уполномоченных органов.
Видео РПГ-22
https://youtube.com/watch?v=NM_Y7GRegYY
Создание нового образца обуславливалось недостаточной для того времени бронепробиваемостью гранатомета РПГ-18 а также необходимостью создать гранатомёт одноразового применения с однотрубной конструкцией. Пусковое устройство гранатомета – тонкостенная труба, с которой насадок связан телескопически. Насадок предназначается для удлинения в боевом положении дульной части трубы. При разведении труба и насадок составляют ствол пускового устройства. Труба ПУ изготовляется из стеклопластика, (тот же материал использован в гранатомете РПГ-18), а для изготовления насадка полиамид ПА6-211-ДС.
ПУ РПГ-22 закрывается крышками до момента перевода в боевое положение. Для перевода ручного противотанкового РПГ-22 в боевое положение из походного необходимо:- выдернуть чеку, насадок выдвинуть до упора вперёд, при этом переднюю крышку откидывают вниз, мушка освободившись от кожуха откидывается вверх под действием пружины, принимая вертикальное положение;- сдвинуть тягу до упора назад, при этом под воздействием пружины а также упругих сил задняя крышка петли поворачиваясь сбрасывается с ПУ;- повернуть вверх до упора предохранительную стойку, при этом УСМ взводится.На мушке имеются прицельные марки с обозначением «5», «15», «25». Они соответствуют дальностям огня на 50 м, 150 м и 250 м. На марке «15», которая соответствует дальности 150 м, имеются дальномерные выступы. Расстояние между выступами соответствует проекции ширины танка который находится на соответствующем удалении.

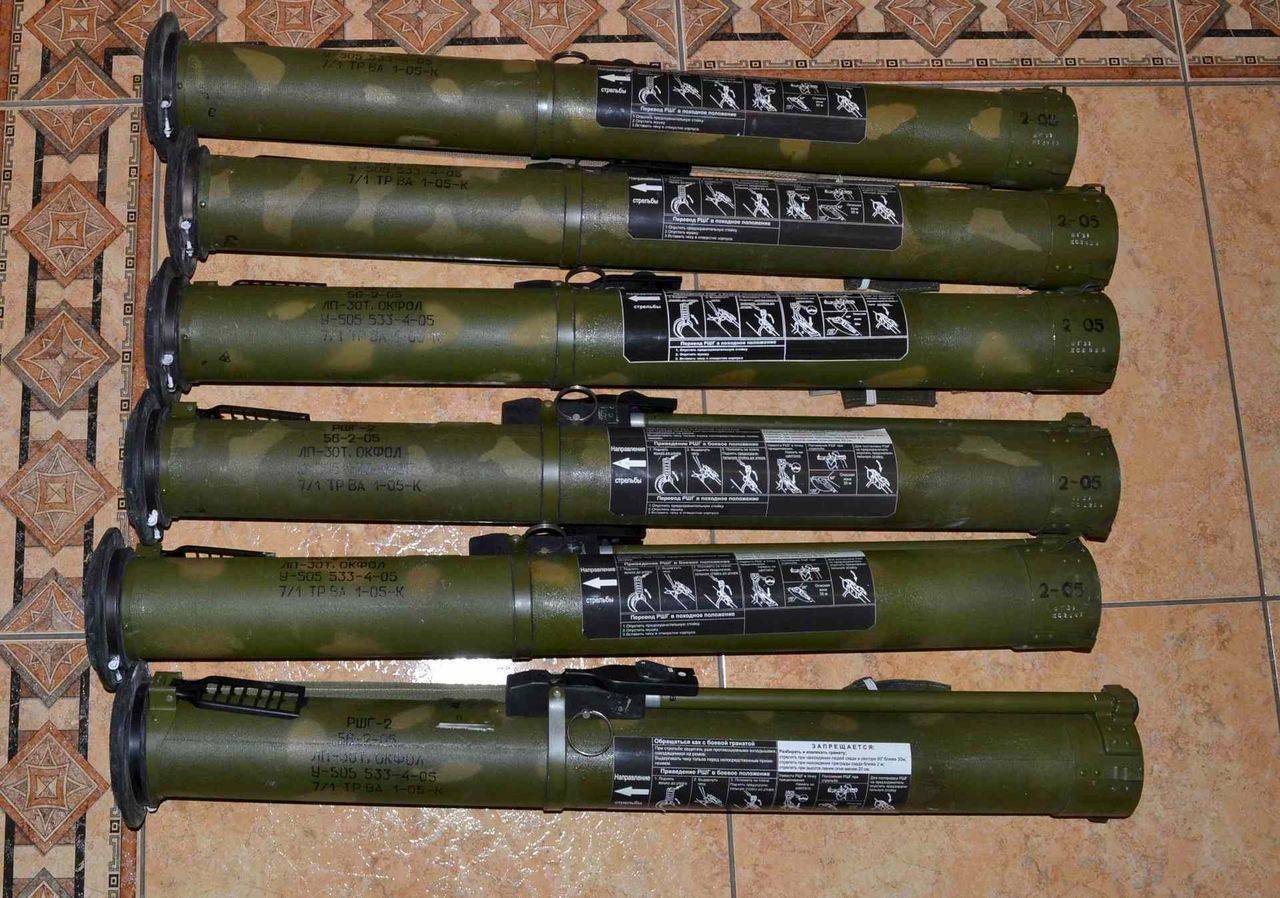

Выстрел РПГ-22
Для ведения огня в условиях ограниченной видимости (на дальностях до 100 м) на мушке имеется выступ, а предохранительная стойка имеет прорезь. Кроме того, на предохранительной стойке, служащей для крепления диоптра, нанесены знаки «+» и «-» которые предназначаются для введения температурных поправок на температуру окружающей среды 0°С … +50°С и -50°С … 0°С соответственно при выстреле.В отличие от гранатомета РПГ-18 реактивный заряд двигателя представляет собой заряд «щёточного типа» пороха 7/1 ТР В/А. Заряд представляет собой пучок трубчатого пороха, который защемлён с переднего торца. Данная конструкция заряда повышает единичный импульс, уменьшив при этом время работы двигателя. Головная часть гранаты снаряжается взрывчатым веществом марки «Окфол».
Производство выстрела происходит после нажатия на спусковой рычаг (заднее плечо шептала).Перевод РПГ-22 в походное положение из боевого не предусмотрен. При неиспользовании гранаты предусматривается её разряжание выстрелом.В 1981 г. реактивная противотанковая граната РПГ-22 «Нетто» по результатам полигонных, а также войсковых испытаний была принята на вооружение СА, однако к этому времени (точнее в 1980 г.) было утверждено ТТЗ (тактико-техническое задание) на разработку противотанковой реактивной гранаты повышенной эффективности с РПГ-26 «Аглень» (гранатомёт одноразового применения).
Реактивная противотанковая граната РПГ-22, пусковое устройство в боевом положении граната в положении после выстрела
РШГ-2 – гранатомет калибр 72,5-мм
Для условий ведения современного боя с целью повышения огневой мощи отдельного бойца, ГНПП “Базальт” на основе реактивной противотанковой гранаты РПГ-26 и параллельно с более мощной и тяжелой гранатой РШГ-1 того же назначения была разработана реактивная штурмовая граната РШГ-2.
РШГ-2 максимально унифицирована с РПГ-26 по пусковому устройству и ракетному двигателю. Основное различие между ними – это термобарическая БЧ ракеты РШГ-2, предназначенная для борьбы с легкобронированной техникой, укреплениями и пехотой противника.
В пусковом устройстве РШГ-2 для увеличения дальности стрельбы было изменено только прицельное приспособление. Пусковое устройство представляет из себя трубу-моноблок из стеклопластика. С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками.
Для приведение в боевое положение извлекается предохранительная чека и прицельные приспособления приводятся в боевое положение, при этом взводится ударно-спусковой механизм, и можно произвести запуск гранаты нажатием на спусковой рычаг. При необходимости перевода обратно в походное положение ударно-спусковой механизм снимается с боевого взвода при опускании целика прицела в горизонтальное положение и фиксации его чекой. Время перевода устройства из походного положения в боевое составляет 8-10 секунд.
Реактивная штурмовая граната РШГ-2 представляет собой реактивный снаряд с термобарической боевой частью калибром 72.5 мм (иначе называемой “боеприпас объемного взрыва”) и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Реактивный двигатель полностью заимствован от РПГ-26, а взрыватель – от ТБГ-7. Боевая часть РШГ-2 содержит примерно 1.16 кг топливной смеси, что при подрыве топливо-воздушного облака дает фугасный эффект, сравнимый с подрывом 3 кг тротила. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения. Дальность прицельной стрельбы составляет 350 м.
Военнослужащий сирийской армии с РШГ-2
Характерная особенность РШГ-2 – возможность поражения укрытой в инженерных сооружениях живой силы, в том числе находящейся в средствах индивидуальной бронезащиты, даже при непрямом попадании в амбразуру.
Реактивная штурмовая граната РШГ-2 проламывает железобетонные стены толщиной до 300 мм и кирпичные – до 500 мм. Благодаря термобарическим свойствам граната особенно эффективно действует по уничтожению живой силы внутри зданий.
РШГ-2 с гранатометом одноразового применения, сохранив все достоинства базовых образцов, оснащены новыми головными частями многофакторного поражающего действия и способны поражать на поле боя укрытую и открытую живую силу, небронированную и легкобронированную технику. Реализация указанных выше разработок стала возможна только за счет применения принципиально нового подхода к конструированию и производству образцов. Это, в первую очередь, блочно-модульный принцип разработки изделий. Он основан на разработке и освоении в производстве блоков-модулей широкого спектра.
Граната РШГ-2
Использование в конструкции гранат универсальных модулей значительно снизило затраты на их разработку и освоение серийного производства. Специалистам известно, что при запуске нового образца в серию такие затраты составляют до 50% от стоимости установочной партии при её оптимальном объёме (не менее 6000 шт.). В современных условиях из-за дефицита средств этот фактор становится одним из основных. Другая важная особенность – легкость процесса освоения боевого применения и эксплуатации новых образцов войсками. Боец, имеющий навыки обращения с РПГ-26, может без затруднений использовать на поле боя РШГ-2 без специальной переподготовки.
РШГ-2 успешно заняла нишу в системе вооружения сухопутных войск и предназначен для использования с наибольшей эффективностью подразделениями специального назначения, разведывательными и диверсионными группами.
Макет РШГ-2 в разрезе
По оценкам специалистов этому образцу оружия по критерию “стоимость-эффективность”, на момент создания, равных в мире не существовало. В 2000 году РШГ-2 была принята на вооружение Российской армии и стала предлагаться на экспорт. По механизму воздействия на цель (взрывной волной и термическим эффектом от подрыва распыляемого в воздухе облака топливной смеси) данная граната аналогична реактивному пехотному огнемету РПО-А, однако в силу иной классификации (“граната” а не “огнемет”) РШГ-2 стал поступать на вооружение обычных пехотных подразделений, а не огнеметных частей химических войск.
Сферы использования
Основная сфера использования отечественного гранатомета – в армии для нанесения урона танковой техники и уничтожения укрепленных сооружений противника.
Чтобы оценить необходимость использования этого оружия для атаки и обороны, следует понимать, что РПГ – это не гранатомет в современном понимании, а ручная противотанковая граната.
Фактически, использовать РПГ для поражения бронированной цели может абсолютно любой боец, который знает детали его применения. Снаряд выпускают сразу после обнаружения боевой машины или огневой точки противника (рисунок 4).
Кроме того, РПГ используется стрелковыми подразделениями во время столкновений с отрядами бронированной техники. Причем ввиду продуманных характеристик, оружие может использоваться не только для уничтожения укреплений, но и для поражения живой силы осколками.
Рисунок 4. Данная модель до сих пор находится на вооружении некоторых армий
При этом следует помнить, что «Муха» относится к быстродействующему оружию, поэтому при ее использовании крайне важно соблюдать технику безопасности и четко следовать инструкциям. К сожалению, сразу после создания РПГ не оценили по достоинству
Лишь после того, как модель сняли с производства, повысилась активность применения гранатомета, но не всегда с благородной целью. Например, именно эту модель часто использовали боевики-чеченцы для уничтожения танков российской армии. Несмотря на то, что модель считается устаревшей, она до сих пор находится на вооружении многих стран СНГ
К сожалению, сразу после создания РПГ не оценили по достоинству. Лишь после того, как модель сняли с производства, повысилась активность применения гранатомета, но не всегда с благородной целью. Например, именно эту модель часто использовали боевики-чеченцы для уничтожения танков российской армии. Несмотря на то, что модель считается устаревшей, она до сих пор находится на вооружении многих стран СНГ.
РПГ-18 Муха – видео
https://youtube.com/watch?v=Mt-V9dJX-qE
Ствол состоит из двух телескопически входящих одна в другую деталей. При транспортировке длина оружия составляет 705 мм, в боевой готовности — 1050 мм. Для подготовки к бою необходимо вытянуть заднюю трубку из передней. При этом поднимается диоптрический прицел и планка прицеливания, открывается передняя крышка ствола, спусковой механизм занимает рабочую позицию. Если оружие приведено в боевую готовность (это длится не больше 8—10 секунд), его необходимо использовать даже при изменении боевой ситуации. Вытаскивать кумулятивную гранату или разбирать оружие также запрещено. При смене позиции обязательно нужно поставить оружие на предохранитель.
Противотанковые гранатометы этого типа поставляются по 8 штук в ящике. Каждый находится в герметичной пластиковой упаковке, для воздушно-десантных войск — в чехле, защищающем от повреждений. Для обучения и тренировки применяется оружие с имитацией боевой гранаты и головки взрывателя. Ручной противотанковый гранатомет РПГ 18 «Муха» состоит из пусковой трубы, прицельного приспособления и гранаты с кумулятивной боевой головкой, которая находится в стволе. Диоптрический прицел имеет два отверстия для стрельбы при различной температуре (выше или ниже нуля градусов). На планке прицеливания находятся указатели расстояния на 50,100, 150 и 200 м. Кроме того, есть приспособление, позволяющее примерно определить расстояние, и вспомогательная мушка для стрельбы при плохой видимости на расстояние до 70 м.
Вверху РПГ-18 «Муха» введен в боевое положение, внизу в походном положении
Эффективная фактическая дальность прямого выстрела составляет 135 м. Заряд сгорает полностью в стволе, придавая гранате вращательное стабилизирующее движение и выталкивая ее из ствола. Кумулятивный заряд пробивал броню всех существовавших в то время боевых транспортных средств. Если электрический механизм не срабатывает или после 4-5 секунд полета заряд не попадает в цель, боевая головка самоуничтожается.
Ударный механизм и газовод РПГ-18
