ГАЗ-67 – младший брат знаменитой шишиги

ЗИМ сегодня

В настоящее время ГАЗ-12 является объектом коллекционирования. Встречаются как отреставрированные образцы машин разной степени аутентичности, так и доработанные в соответствии с современными требованиями к комфорту и внешнему виду.

Тюнинг ГАЗ-12 ЗИМ весьма затратен как по финансам, так и по времени. В ходе таких работ восстанавливается кузов с полной окраской, проводится шумо- и виброизоляция. Устанавливаются сиденья от престижных иномарок, в салоне выполняется полноценная перегородка между задней и водительской частями. Устанавливается система кондиционирования воздуха, панорамный люк в крыше. По желанию заказчика салон может быть оснащен акустикой высокого класса и другим дополнительным оборудованием.

Почти всегда заменяется силовой агрегат, трансмиссия, подвески. Например, одна из реставрационных мастерских в ходе работ по восстановлению ГАЗ-12 установила на него новый двигатель “Тойота” мощностью 225 л.с. Еще снабдила автоматической коробкой и доработанные подвески от ГАЗ-31105.

Реставрация ГАЗ-12 в аутентичном виде требует еще больших финансовых вложений. Тому есть ряд причин. Основную сложность составляет поиск аутентичных запчастей ГАЗ-12. Многие детали и отделочные материалы в наше время просто не производятся, и крупные реставрационные мастерские налаживают собственное производство.

Модификации

«Эмка» стала родоначальницей многих модификаций: вездеходов и гоночных машин, санитарных карет и даже бронетранспортеров.

ГАЗ М1 Такси

Опытный, 1936 год. Выпущен в одном экземпляре.

На месте запасного колеса была багажная сетка, а само колесо перенесли на переднее крыло.

В качестве такси использовались обычные «Эмки» оборудованные таксометром.

1936–1942 год. Произведено 2 013 единиц.

Бронеавтомобиль для разведки.

ГАЗ М1 V8

1938–1940 год.

Довольно условное обозначение модели.

Машина с двигателем V8 от Ford, выпускалась малыми сериями для нужд НКВД. Впоследствии, в 1941 году, большинство двигателей были сняты и установлены на танки Т-60.

Внешне от обычной М1 автомобиль не отличался.

Опытный, 1938 год.

Трехосный легковой автомобиль на базе пикапа. Колесная формула 6×4.

ГАЗ-М1Г

Опытный, 1938 год.

Автомобиль с установкой газогенератора для получения газа из органического сырья -древесины, торфа и т.п.

ГАЗ ГЛ-1

Опытный, 1938 год. Гоночная машина, создана в единственном экземпляре. Позже в 1940 году была создана еще одна машина.

ГАЗ-11-73 (М11)

1940-1941, 1945-1946 год. Произведено 1 147 автомобилей.

Модернизированный седан с усиленным шасси и 6-цилиндровым двигателем ГАЗ-11. Внешне отличался от 4-цилиндрового М1 другими боковинами капота, облицовкой радиатора и бамперами. 90% всех машин были выпущены уже после войны в 1945-46 гг.

ГАЗ 61-416

1941–1942 год.

Лёгкий артиллерийский тягач с 6-цилиндровым двигателем. С завода укомплектован 57 мм противотанковой пушкой. Произведено примерно 36 машин.

ГАЗ 61-73

1941 год. Собрана 181 машина.

Автомобиль на полноприводном шасси Газ 61. Модификация использовалась в армии в качестве штабной машины, а так же тягача противотанковой артиллерии.

ГАЗ-67Б 1943—1953 гг.

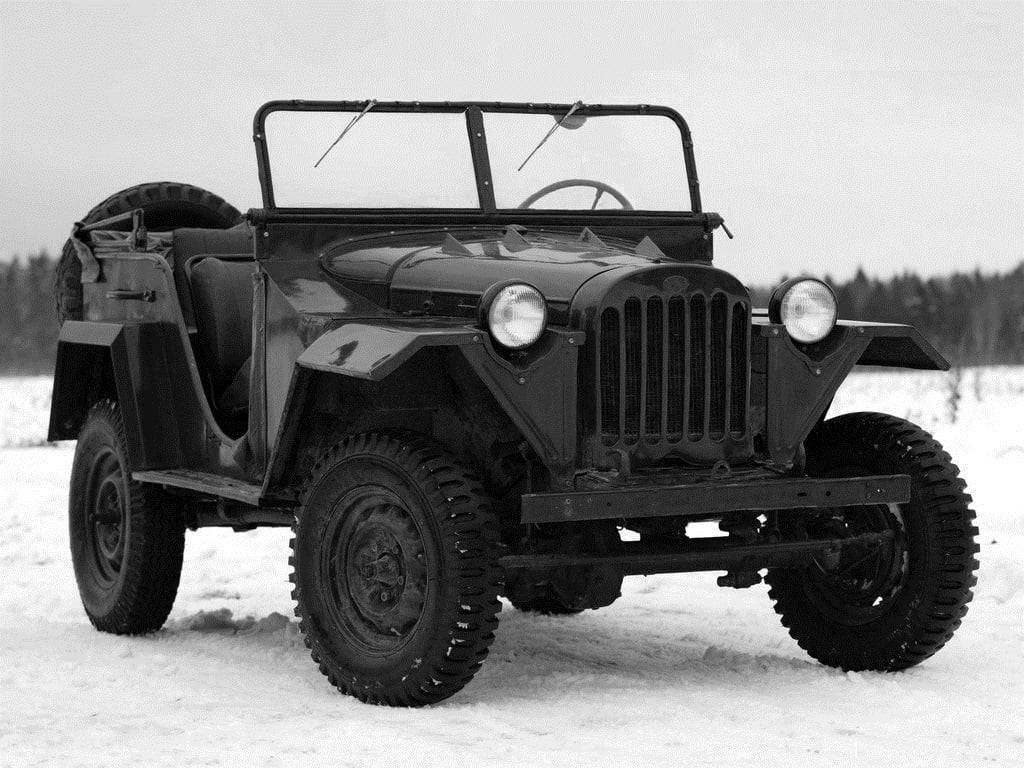

Фото ГАЗ-67

Осенью 1940 года в печати появились сведения о первом американском армейском
многоцелевом вездеходе Бантам. Заинтересовались этой машиной и у нас, тем более что за год до этого в Горьком успешно прошел
испытания первый отечественный полноприводный легковой автомобиль повышенной проходимости ГАЗ 61-40.

Однако конструкторы располагали лишь журнальными фотографиями Бантама, и потому многое пришлось изобретать на ходу.
За основу будущей машины горьковчане взяли достаточно надежные узлы и агрегаты ГАЗ-61: передний мост, раздаткочная коробка, задний мост, рулевое управление, тормоза, карданные валы, колеса.
Хорошо освоенные в производстве двигатель, сцепление и четырехступенчатую грузовую коробку передач взяли от полуторки, усилив систему охлаждения и установив усовершенствованный карбюратор.
Заново предстояло разработать раму, переднюю подвеску, кузов, радиатор и его облицовку, рулевые тяги, дополнительный бензобак и сиденья. Правда, в соответствии с техническим заданием, пришлось
значительно уменьшить колею. Дело в том, что машину предполагалось использовать и как авиадесантную, и она должна была входить в грузовой отсек транспортного самолёта ПС-84,
ныне более известного как Ли-2.

Проектирование новой машины, получившей индекс ГАЗ-64-416, началось 3 февраля 1941 года. 12 февраля в цеха были сданы первые чертежи, 4 марта началась сборка автомобиля; 17 марта закончились
кузовные работы, а уже 25 марта готовый автомобиль своим ходом выехал из сборочного цеха. На фото ГАЗ-67

Фотография ГАЗ-67Б

Фотография ГАЗ-67Б

В апреле автомобиль прошёл войсковые испытания, а 17 августа первые ГАЗ-64-416 были отправлены на фронт. Всего же до конца года горьковчане выпустили 601 машину. Правда,
делались они тогда по временной технологии — жестяные кузова на заводе гнули вручную. Всё электрооборудование и приборы применялись действующего производства — от ГАЗ-М1 и ГАЗ-ММ. Их количество было сокращено до предела.
В частности, отсутствовал указатель давления масла, указатель температуры охлаждающей жидкости. При 2100-миллиметровой колёсной базе автомобиль имел 3360-миллиметровую длину и 1530-миллиметровую ширину. На автомобиле был
установлен двигатель от ГАЗ-М1, который при 98,43-миллиметровом диаметре цилиндра и 107,95-миллиметровом ходе поршня имел 3,286-литровый рабочий объём. При 2800 об/мин двигатель, обладавший 4,6-кратной степенью сжатия,
выдавал 50-сильную мощность, позволявшую 1200-киограммовому автомобилю развивать по хорошей дороге 100-километровую скорость. Применение сравнительно малооборотного двигателя с увеличенным крутящим моментом и эластичной
внешней характеристикой в сочетании с 4-ступенчатой КПП с большим силовым диапазоном способствовали небывало высокой проходимости, а 88-килограммовая сила тяги на колёсах в сочетании с малой массой машины позволяли

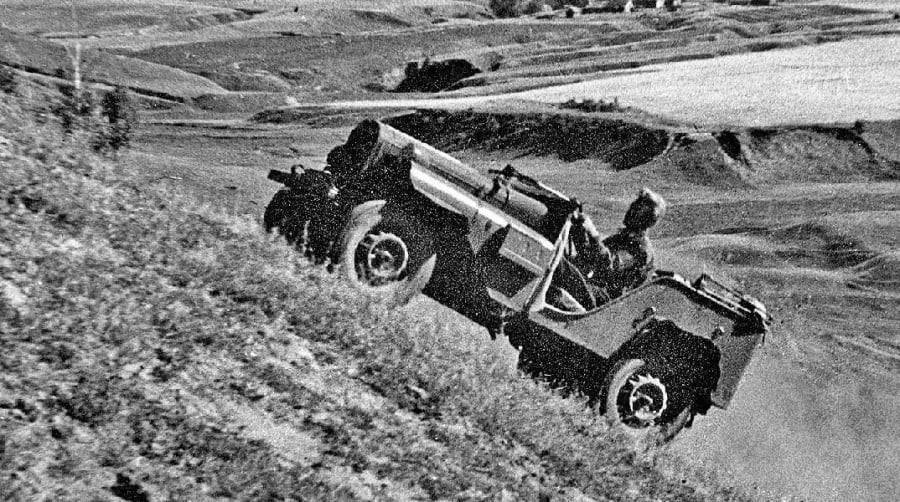

внедорожнику преодолевать 45-градусные подъёмы.

Фотография ГАЗ-67

Однако в ходе эксплуатации ГАЗ-64 в войсках выявилась плохая боковая устойчивость газика, ставшая следствием той самой зауженности колеи. Это заставило конструкторов увеличить колею
с 1278 до 1446 миллиметров. Однако такое увеличение повлекло за собой коренную реконструкцию — пришлось сначала менять крепления глушителя, потом дорабатывать раму, а потом доработки посыпались одна за другой —
каждая доработка влекла за собой следующую. Так, по предложению конструктора Б. Т. Комаревского, который был ответственным за создание кузова, в задней части крышек капота были сделаны вытяжные щели — так называемые «продухи».
Укороченная по сравнению с ГАЗ-61-73. база автомобиля позволила отказаться от заднего промежуточного карданного вала. Передний открытый кардан получил шарниры на игольчатых подшипниках. С целью увеличения переднего угла въезда
до 75 градусов и облегчения преодоления вертикальных стенок передний мост подвесили на четырёх четвертьэллиптических рессорах. Для устойчивости прямолинейного движения в шарнирах всех рессор применили хорошо защищённые и
долговечные резьбовые пальцы и втулки от ГАЗ-11-73. Задние же рессоры были помещены над кожухами моста. Такое техническое решение существенно увеличило дорожный просвет автомобиля. Из-за увеличения рессорной колеи стал
ненужным задний стабилизатор поперечной устойчивости. Ввиду низкой эффективности и хронической нехватки сняли вторую пару амортизаторов с задней подвески. Изготовление задних полуосей из хромансиля 35ХГСА практически
ликвидировало их поломки, хотя и не предотвратило совсем при больших перегрузках.

Описание

Итак, что это за машина? ГАЗ-67 представляет собой полноприводный внедорожник с упрощенным кузовом. Он предполагает отсутствие крыши, откидывающееся лобовое стекло и отсутствие дверей. Вместо последних были лишь вырезы. Также машина отличалась уникальной конструкцией мостов. Разработкой данной модели занимался В. А. Грачев. В качестве базовой «тележки» послужил внедорожник ГАЗ-64. Однако технические узлы были использованы от ГАЗ-М1. Данный внедорожник использовался не только в ВОВ, но и в Корейской войне.

Среди военных 67-й ГАЗ получил забавное прозвище «козлик». Всего за десять лет производства завод выпустил порядка 93 тысяч экземпляров. Часть автомобилей поставлялась другим странам в качестве военной поддержки.

Наибольшее распространение получила модификация «Б». После окончания ВОВ авто ГАЗ-67 использовалось в:

  • МГБ.
  • МВД.
  • Армии.
  • Сельском хозяйстве.
  • Геологической разведке.
  • Лесной промышленности.

Также на базе данного внедорожника было разработано несколько разновидностей техники узкой специализации.

Особенности конструкции ГАЗ-ААА

От стандартной «полуторки» ГАЗ-АА трёхосник ГАЗ-ААА отличался усиленной рамой, 2-х ступенчатым демультипликатором, оригинальными ведущими мостами с главными червячными передачами, задней балансирной подвеской с полуэллиптическими рессорами, иным радиатором (6-ти рядным вместо 4-х рядного), новой грузовой платформой и грузоподъёмностью, повышенной до двух тонн.

На усиленной стальной штампованной лонжеронной раме лестничного типа спереди монтировались четырёхступенчатая коробка переключения передач (четыре скорости –вперёд и одна – назад), а также бензиновый карбюраторный двигатель. Перед мотором был закреплён радиатор водяного охлаждения.

Топливный бак находился над коленями водителя и пассажира, сразу за приборной панелью, и бензин из него самотёком прибывал в карбюратор. Некоторые машины также оснащали дополнительным шестидесятилитровым бензобаком. Он ставился на раме сразу за кабиной, и горючее из него также поступало в карбюратор самотёком. Электрооборудование имело напряжение 6 Вольт, а для запуска двигателя грузовика использовался электрический стартер.

Модификации

Кроме базового 6-местного седана выпускались версии для такси и санитарная машина.

Такси ГАЗ-12А имело упрощенную отделку элементов салона – кожзаменитель вместо ткани, крашеные под дерево элементы интерьера. С завода шел счетчик-таксометр ТА49. Машины использовались в таксопарках крупных городов (зачастую как маршрутное такси) и для перевозок между городами. В конце 50-х годов одном из таксопарков Москвы насчитывалось около 300 машин ЗИМ. ЗИМ в качестве такси прослужили недолго, и уже к 1960 году были полностью вытеснены М21 «Волга».

Санитарная версия ГАЗ-12Б также имела упрощенный салон со стеклянной перегородкой за задним диваном и доработанную крышку багажника, позволявшую вкатывать через нее в салон носилки. В салоне оставалось два места для медперсонала и сопровождающих. На левом переднем крыле имелась фара-искатель, а на крыше над лобовым стеклом – опознавательный фонарь. Санитарную версию выпускали до 1960 года, т.е. дольше всех. Многие санитарные машины прожили долгую жизнь и еще встречались в строю вплоть до конца 70-х годов.

Существовало также несколько пробных образцов с открытым салоном, но в серию они не попали.

Американский аналог

Газ М1 создан на базе американского автомобиля Ford Model B. Документацию советские инженеры получили согласно действующему соглашению с американцами.

Однако некорректно говорить, что на ГАЗе просто скопировали машину и наладили производство. Ford плохо подходил для эксплуатации в условиях Советского Союза, поэтому в конструкцию было внесено множество изменений.

На заводе Газ «Эмку» считают первым советским автомобилем, что отражается даже в названии модели. М1 означает «Молотов-Первый», буква М – дань уважения к Вячеславу Молотову, председателю совета народных депутатов СССР в честь которого в то время назывался завод, а 1 – означает первый советский автомобиль.

Адаптацией к советским условиям эксплуатации занимался коллектив инженеров под руководством А. А. Липгарта.

Горьковскому заводу предстояло подготовить модель к производству, а также изготовить часть производственного оснащения самостоятельно.

ГАЗ-67: размеры, клиренс

Каких-либо удлиненных модификаций на базе 67-го не производилось. За 10 лет габариты кузова и прочие характеристики не поменялись. Так, суммарная длина кузова составляет 3,4 метра, ширина и высота – 1,7 метра. Величина дорожного просвета – 23 сантиметра. При этом внедорожник обладает неимоверными углами заезда и выезда. Их величина составляет 68 и 44 градуса соответственно. Бампер поднят максимально вверх, что положительно сказывалось на проходимости. Без предварительной подготовки эта машина способна преодолевать броды глубиной до 55 сантиметров. С подготовкой данный показатель увеличивался до 80 сантиметров.

Колеса

На автомобиль устанавливались 16-дюймовые диски. ГАЗ-67 оснащался резиной 6,50″. Ширина протектора и высота боковой части были одинаковыми – 15 сантиметров. В пересчете на современную маркировку, шины имели размер 165 х 85. Ширина покрышек была строго ограничена.

Если увеличить данный параметр (как это делают сейчас любители оффроуда), есть риск зацепить за рулевой механизм. Стандартно полноприводный ГАЗ-67 оснащался радиальными шинами с грунтозацепами типа «расчлененная елка». Конструкция данных покрышек была заимствована от предыдущего внедорожника модели 64. Выпуском шин занимался Ярославский завод. Кстати, в военные годы наблюдался дефицит покрышек, и часть моделей пришлось оснащать колесами от ГАЗ М1. Их главный минус заключался в рисунке протектора. Это были шоссейные шины, которые плохо показывали себя на бездорожье.
