Газ 66: технические характеристики - расход топлива на 100 км, кунг автомобиля, применение дизеля, езда по бездорожью

Особенности двигателя Патриота

Каждый владелец внедорожника от змз уже ощутил все прелести дизельного двигателя. Давайте, более детально рассмотрим его особенности:

в первый год выпуска дизельного УАЗа использовали турбодизель ИВЕКО Фиа, мощностью около 116 л.с;
рабочий объем составлял 2,3 литра;
потребление топлива УАЗ Патриот дизель ивеко было достаточно большим, поэтому перед создателями стояла цель решить проблему потребления;
Заволжский завод создал свой дизель – ЗМС-51432.

На сегодняшний день, его можно встретить практически во всех модельных рядах Патриота. Реальный расход на дизеле намного снизился, благодаря новой системе организации подачи топлива. Если сравнить его расход с бензиновым аналогом, то разница между показателями за 100 км достигнет два-пять литров. УАЗы обладают двигателем, имеющим 4 рабочих цилиндра и 16 клапанов. Блоки выполнены из алюминия. В УАЗике потребление топлива при смешанном режиме составляет 9,5 литров на сотню километров.

Способы снижения расхода

Внедорожник Патриот имеет потребление бензина выше, чем любая легковая машина, поэтому владельцы и хотят максимально сэкономить затраты. На увеличение потребления влияет габаритный мотор, большой вес авто и наличие полного привода. Снизить расход топлива можно, придерживаясь таких рекомендаций:

катайтесь на средней скорости. Помните, что каждые 10 км скорости, отражается на расходе топлива;
если вам не нужен багажник на крыше, то уберите его в гараж, таким образом, вы улучшите аэродинамику;
перед началом эксплуатации авто Патриот, обязательно прогревайте мотор;
по возможности избегайте бездорожья, так как на таких участках затрата горючего достигает максимального значения;
периодически проводите диагностику авто. Так, вовремя обнаруженные засоры или поломки помогут избежать лишних затрат.

Ограничьте свой стиль вождения спокойной и ровной ездой. Частые разгоны и торможения повышают расход топлива. Нарушения в системе питания внедорожника могут повысить потребление в два раза. Избегайте «холостых оборотов» и следите за состоянием давления в шинах, особенно это касается задних колес.

https://youtube.com/watch?v=I9vzFHgaifc

Сложности установки

Трудности, которых стоит ожидать при установке на , в первую очередь связаны с компоновкой. Так, штатный бензиновый агрегат подразумевает подкабинную установку, тогда как дизеля – капотную.

Для начала возникает необходимость в доработке рамы под масляный картер. Также нужно приварить под переднюю поперечину рамы усиливающий элемент или косынки. Штатную коробку передач и картер сцепления придётся менять.

Совместить их с дизелем не получится

Некоторое внимание придётся уделить переработке рамы и для установки площадки с органами управления двигателя, КПП, рычагов управления раздаточной коробки. Электровооружение также нужно будет подгонять, чтобы обеспечить функционирование подогрева топливной системы и свечей накаливания

Готовый к установке двигатель Д -144

С воздушными фильтрами тоже не все гладко, забор воздуха лучше организовать за кабиной на кронштейне.

Но, непреодолимых проблем нет. И, если вооружиться желанием, терпением, знаниями, соответствующим оборудованием и опытом (своим либо чужим), решение этой задачи может быть достигнуто и заживёт новой, экономичной жизнью.

Назначение и разновидности

Тем не менее, возможности использования у потомка «66-го» гораздо шире сугубо армейских. ГАЗ-33081 подходит для применения в самых разных сферах народного хозяйства. Его стихия – бездорожье. Он способен эффективно работать в тяжёлых климатических условиях Крайнего Севера и Сибири; в труднопроходимых пустынных, лесных и горных районах.

Вот почему этот относительно дешёвый и неприхотливый грузовик получил широкое распространение в нефте- и газодобывающей отраслях; в геологических экспедициях; современных сельскохозяйственных предприятиях; в охотничьем и лесном хозяйстве; медицинской, пожарной и спасательной службах; в различных структурах МВД и УИН России.

Всего для автомашины ГАЗ-33081 на сегодняшний день было разработано более ста видов специальных надстроек, среди которых – автоцистерны, гидроподъёмники и фургоны различного назначения. Одни из самых популярных – это вахтовые автобусы и «походки», мобильные ремонтные мастерские.

С самого начала своего серийного производства, в самом конце 90-х, на базе дизельного «Садко» начали выпускать не только бортовые и тентованные грузовики, но и автомобили с обычными и изотермическими фургонами, простые и телескопические автогидроподъёмники, крюковые погрузчики, бурильные и крановые машины, эвакуаторы, краны-манипуляторы, фургоны для перевозки заключённых, передвижные лаборатории и прочую спецтехнику. Кстати, полный список которой в прайсе производителя просто поражает воображение.

Удачным вариантом исполнения грузовика ГАЗ-33081 стала его модификация «Егерь-II» – с двухрядной пятиместной кабиной, разработанной производственным предприятием «Чайка-Сервис». В этой четырёхдверной, «грузопассажирской» версии задний ряд кресел можно при необходимости заменить на два спальных места. Что позволяет использовать грузовик для дальних грузоперевозок, либо для доставки ремонтных бригад и их последующей работы в отдалённой и труднодоступной местности.Некоторую известность получила также модификация ГАЗ-330811-10 «Вепрь», которая представляет собой укороченный вариант грузовика ГАЗ-33081 с модульным цельнометаллическим кузовом, в пассажирском или грузопассажирском исполнении.

ГАЗ-66 на службе в ВДВ СССР

Эти особенности ГАЗ-66 – превосходное расположение центра тяжести, практически равная нагрузка на переднюю и заднюю ось; компактность за счёт кабины над двигателем – дали старт многолетней успешной «карьере» машины в воздушно-десантных войсках СССР. «Шишига» – пока единственный в истории нашей армии серийный «грузовик-десантник».

ГАЗ-66Б – первоначальный десантный вариант со складной кабиной.

В течение 1965 года ГАЗ-66 успешно выдержал весь комплекс испытаний на наземных стендах и в реальном десантировании с разных высот, и 2 марта 1966 г. приказом Министра обороны СССР № 38 десантный автомобиль ГАЗ-66Б был принят на вооружение ВДВ Советской Армии. Он отличался от серийного складной кабиной с мягким верхом и откидной рамкой ветрового стекла. Дело в том, что в то время военно-транспортная авиация располагала самолётами АН-8 и АН-12, в грузовые кабины которых ГАЗ-66, установленный на парашютную платформу, не помещался по высоте.

Когда основным транспортным самолётом в армии стал Ил-76, эта проблема была снята, и в подразделения ВДВ стали поступать ГАЗ-66 с обычной цельнометаллической кабиной. «Шишига» превосходно проявила себя в реальных боевых и приближенных к боевым условиях войсковых учений и локальных военных конфликтов.

За исключением одного – в условиях минных засад афганских душманов. Ограниченный внутренний объём кабины и её расположение непосредственно над колёсами оказались опасными для экипажа в случае подрыва на мине, поэтому ГАЗ-66 вывели из состава боевых частей в Афганистане уже вскоре после начала этой десятилетней войны.

ГАЗ-66 на платформах для десантирования.

По состоянию на 2017 год ГАЗ-66 так и остался единственным в истории десантируемым грузовым автомобилем. Хотя имеется проект создания более современного аэромобильного грузовика, в рамках программы «КамАЗ-Мустанг»; есть опытные образцы этого преемника ГАЗ-66 в ВДВ; на 2018-2019 годы намечены его испытания.

Из состава вооружённых сил ГАЗ-66 были выведены ещё в конце 90-х годов. По современной концепции, ВДВ не нуждается в десантируемых с самолётов грузовиках – только для перевозки личного состава. Ведь уже 40 лет используются гусеничные плавающие легкобронированные БМД, с пушечно-пулемётным вооружением и возможностью установки на них ПТУР, АГС и прочего эффективного вооружения.

Модификации

За время производства было разработано множество версий ГАЗ-66. Технические характеристики некоторых из них значительно отличаются от базовой.
На основе первых машин (до 1968 г.) 66-1 были созданы модификации 66А (с лебедкой), 66Э (с экранированным электрооборудованием), 66Д (шасси с коробкой отбора мощности). Также существовал военный ГАЗ-66, а именно десантный вариант (66Б).
На основе обновленного в 1968 г. автомобиля создали два аналогичных варианта, которые получили измененные обозначения: 66-02 вместо 66Б и 66-03 вместо 66Э. Помимо них, появилась версия с комбинированным оснащением (с экранированным электрооборудованием и лебедкой) (66-05) и шасси с экранированным электрооборудованием (66-04).
С очередным обновлением 1985 г. оставили три прежних модификации, но вновь изменили их обозначения: 66-02 на 66-12, 66-05 на 66-15 и 66-04 на 66-14. Данные версии выпускали до 1996 г.
В 1991 г. вновь появился модернизированный ГАЗ-66-16.
В 1993 г. выпустили хозяйственную версию 66-21.
Также были разработаны шасси для самосвалов (66-31) и вахтовых автобусов (66-96), северная версия (66-92).
Выпускали дизельные модификации: 66-41 и 66-40.
Помимо названных, существовали экспериментальные, экспортные и специализированные версии. К тому же на шасси данного автомобиля производили автобусы.

Обзор модификаций ГАЗ-66

ГАЗ-66-1 (1964-1968) – первая модель, без централизованной системы регулирования давления воздуха в шинах.
ГАЗ-66А (1964-1968) – с лебёдкой.
ГАЗ-66Б (с 1966) – для ВДВ СССР, с телескопической рулевой колонкой, складным верхом кабины и откидной рамкой ветрового стекла.
ГАЗ-66Д (1964-1968) – шасси с коробкой отбора мощности.
ГАЗ-66П – седельный тягач (не получил распространения).

ГАЗ-66Э (1964-1968) – с экранированным электрооборудованием
ГАЗ-66-01 (1968-1985) – базовая модель, есть централизованная система регулирования давления воздуха в шинах.
ГАЗ-66-02 (1968-1985) – плюс лебёдка.
ГАЗ-66-03 (1964-1968) – с экранированным электрооборудованием.
ГАЗ-66-04 (1968-1985) – шасси с экранированным электрооборудованием.
ГАЗ-66-05 (1968-1985) – с экранированным электрооборудованием и лебёдкой.
ГАЗ-66-11 (1985-1996) – базовая модель модернизированная. Кстати, до сих пор служит в качестве тягача авиатехники на тяжёлом авианесущем крейсере «Адмирал Кузнецов».
ГАЗ-66-12 (1985-1996) – модернизированная, с лебёдкой.
ГАЗ-66-14 (1985-1996) – шасси с экранированным электрооборудованием.
ГАЗ-66-15 (1985-1996) – с экранированным электрооборудованием и лебёдкой.
ГАЗ-66-16 (1991-1993) – модернизированный вариант с 125-сильным двигателем ЗМЗ-513.10, с усиленными шинами и односкатными колёсами, доработанными тормозами, платформой без надколёсных ниш и увеличенной до 2,3 тонн грузоподъёмностью.

ГАЗ-66-21 (1993–1995) – народно-хозяйственная модификация, с двойными шинами на заднем мосту и деревянной платформой типа ГАЗ-53, грузоподъёмностью 3,5 тонны.
ГАЗ-66-31 – шасси для установки самосвальных кузовов.
ГАЗ-66-41 (1992-1995) – с дизелем-атмосферником ГАЗ-544.
ГАЗ-66-40 (1995-1999) – оснащённый дизелем ГАЗ-5441 с турбонаддувом.
ГАЗ-66-92 (1987-1995) – для северных регионов.
ГАЗ-66-96 – специальное шасси для вахтовых автобусов

На экспорт в братские (и не очень братские тоже) страны шли ГАЗ-66-51 (1968-1985); ГАЗ-66-52 (1968-1985) – с лебёдкой; ГАЗ-66-81 (1985-1995) – для стран с умеренным климатом; ГАЗ-66-91 (1985-1995) – тропический вариант.

ГАЗ-66 дизель

В связи с тем, что расход топлива у бензиновых версий ГАЗ-66 был чрезмерным даже по армейским меркам, в 1992 году появилась модификация ГАЗ-66-41. Этот грузовик оснащался атмосферным четырехцилиндровым дизельным мотором ГАЗ-544, имевшим объем 4.15 л. Этот дизельный мотор развивал мощность в 85 л.с. и был достаточно неприхотливым и надежным, превосходя по экономичности бензиновые моторы, устанавливаемые ранее.

С 1995 года устанавливается его наддувная версия – ГАЗ-5441. Его мощность была увеличена до 116 л.с., а крутящий момент – до 296 Нм. Но главное – это расход топлива, который удалось сократить до 15-17 л.

Расход топлива ГАЗ-66 дизель

Андрей, Светлогорск. В 2008 году купил армейский ГАЗ-66 с брезентовым верхом и дизелем ГАЗ-544. Доволен автомобилем полностью – несмотря на почтенный возраст (а выпущен он в 1993 году), он еще огого, по бездорожью дает фору любому грузовику и даже джипу. Расход на трассе около 18 литров, на бездорожье максимум 25-28 л.
Николай, Ульяновск. Работал 7 лет на ГАЗ-66 с дизельным мотором. По сравнению с бензиновыми – просто бомба. Во-первых, дизелек более тяговитый, с ним и без того проходимый Газон превращается в настоящий танк. Во-вторых, экономичный – даже по непроходимому болоту у меня расход выходил максимум 30 л – против почти 50 л бензина на сотку у обычного.
Эльдар, Ейск. В свое время пару лет назад работал в Сибири – занимались геологоразведкой. Возил бригаду геологов, с кучей их снаряги. Естественно, что шарились они по самым непроходимым местам, подъехать куда даже на внедорожнике было проблемно. Но вот на ГАЗ-66 ни разу не застревали. Я их покатал две недели, они потом забросили свои джипы и только со мной ездили. Расход у дизелька небольшой – 22-27 литров, не больше, если по трассе, то смело можно в 18 л уложиться.
Сергей, Иркутск. Бензиновый ГАЗ-66 – полнейший отстой, а вот дизель – это просто бомба. По проходимости дизелек даже чуть лучше за счет большего момента, при этом расход топлива меньше в 2.5 раза. Посудите сами – на трассе при скорости в 50-60 км/ч у меня не больше 18 л солярки выходит на сотку, на бездорожье – от 20 до 26 литров.
Кирилл, Новый Уренгой. ГАЗ-66, мотор ГАЗ-5441 дизель, 116 л.с., 1993 г.в. Куплен в воинской части, списанный, с пробегом 20 000 км. Вообще куплено 3 – один дизель и два бензиновых, но их через месяц продали из-за высокого расхода. А мой ездит – он потребляет не больше 20 л на 100 км, зимой и по тундре может до 22-23 л доходить.
Алексей, Житомир. Шесть лет назад купил у егерей из лесного хозяйства списанный ГАЗ-66 с движком ЗМЗ-153. За 10 лет «службы» его убили просто невероятно, особенно движок – он жрал даже на трассе около 30-33 л бензина против 25 л по паспорту. Сначала думал капиталить, потом через друзей нарешал мерсовский дизель объемом 4300 см3 и мерсовскую же коробку для него. Пришлось повозиться, но результат этого стоит – на трассе при скорости в 60 км/ч (причем идет вообще спокойно) расход 15 л, на бездорожье – от 18 до 21 л, не больше.

Обзор распространённых спецмашин на базе ГАЗ-66

АС-66 – транспортный армейский санитарный автомобиль для эвакуации раненых.
ДДА-66 – дезинфекционно-душевой автомобиль, для санитарно-гигиенических и дезинфекционных мероприятий.
ДПП-40 — понтонный парк, спецмашина армейских инженерных подразделений для наведения переправ через водные преграды.
ГЗСА-731, 983А, 947, 3713, 3714 – автофургоны типа «Почта», «Хлеб» и «Медикаменты».
МЗ-66 – маслозаправщик.
Р-125 и Р-142 – командно-штабные машины/радиостанции с кунгом.

Командно-штабная машина Р-142.

3902, 3903, 39021, 39031 – передвижные мастерские для оказания техпомощи сельхозтехнике. («Технички», или «походки»).
2001, 2002, 3718, 3719, 3716, 3924, 39521 – передвижные мобильные клиники.
ГАЗ-САЗ-3511 – самосвал сельскохоз назначения (сборка на шасси ГАЗ-66-31 в Саранске, Удмуртия).

ГАЗ-КАЗ-3511 – самосвал сельскохоз назначения (сборка на шасси ГАЗ-66-31 в Бишкеке, Киргизия).

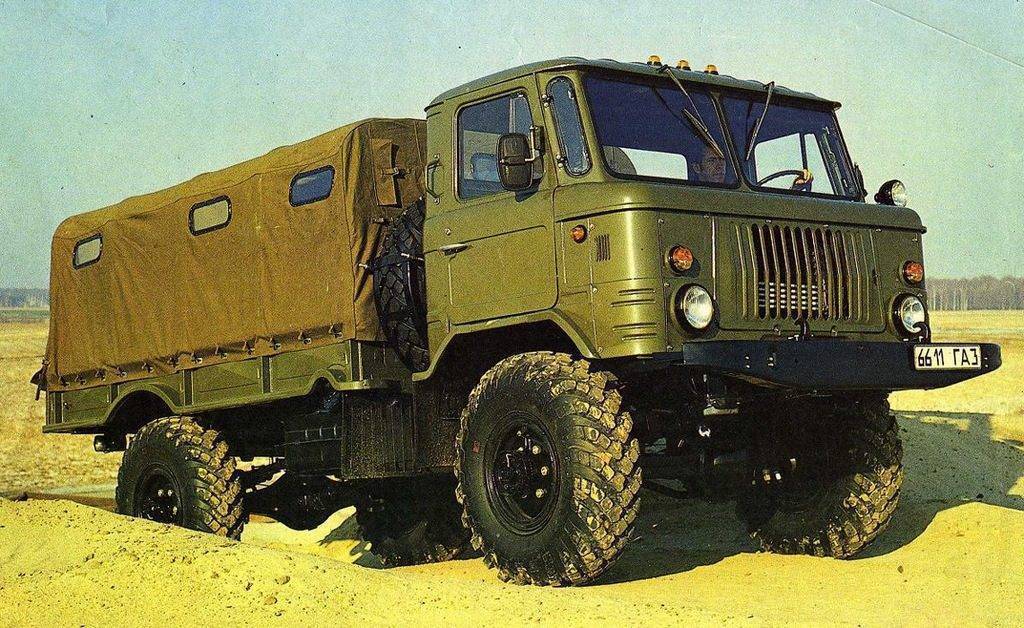

Особенности конструкции ГАЗ-66; коротко о его отличиях от ГАЗ-63

ГАЗ-66 – советский грузовой автомобиль с колёсной формулой 4×4; рамной конструкции, безкапотной компоновки; грузоподъёмностью 2 тонны. Этот грузовик в своё время неоднократно становился лауреатом различных выставок, в том числе и международных. Но самая большая награда 66-го — это всенародная любовь и признание, за его безотказность и надёжность в самых трудных условиях эксплуатации .

Поразительная проходимость ГАЗ-66, не раз выручавшая в нашей стране многих, достигается, в значительной степени, за счёт использованных в нём самоблокирующихся дифференциалов переднего и заднего мостов. Но не только этого.

При разработке нового полноприводного грузовика команда конструкторов Горьковского автозавода опиралась на конструкцию 2-тонного внедорожного грузовика ГАЗ-63, выпускавшегося в 1948—1968 гг. Эту модель можно с полным правом назвать предшественником и прообразом 66-го. Однако ГАЗ-66 стал автомобилем совершенно новой конструкции – бескапотником с откидывающейся кабиной.

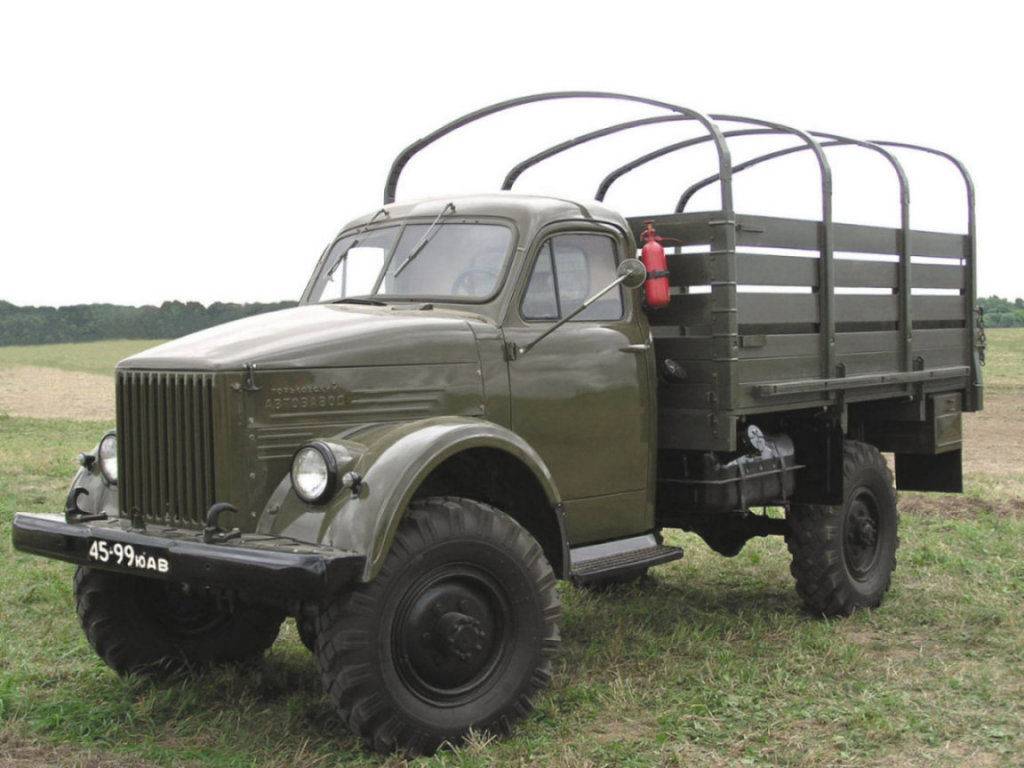

Предшественник «шишиги» – полноприводный ГАЗ-63.

Серьёзные сравнительные испытания убедительно показали значительное превосходство ГАЗ-66 перед его предшественником. Автомобиль ГАЗ-66 с полной нагрузкой в кузове (2 тонны), плюс с прицепом массой (весом) ещё в 2 тонны оказался способен пересечь песчаную пустыню в любом направлении.

В тех же условиях автомобиль ГАЗ-63 не смог далеко продвинуться даже без прицепа. Было установлено, что ГАЗ-66 может преодолевать песчаные подъёмы 22-23°, а ГАЗ-63 – подъёмы не более 4°.

Если грузовик ГАЗ-63 способен двигаться по снежной целине глубиной до 0,4 м, то у автомобиля ГАЗ-66 этот показатель – 0,7 м. Для 66-го был разработан новый, более мощный двигатель, улучшивший его динамические характеристики и, в конечном итоге, способствующий повышению проходимости. Применены самоблокирующиеся дифференциалы повышенного трения в ведущих мостах, которые обеспечили возможность передачи до 80% момента на одно колесо.

Расположение кабины над двигателем позволило при колёсной базе, равной базе автомобиля ГАЗ-63, увеличить полезную длину грузовой платформы и разместить запасное колесо за кабиной. Это дало возможность понизить погрузочную высоту платформы. Что, в свою очередь, способствовало улучшению поперечной устойчивости автомобиля.

Испытаниями было установлено: если автомобиль ГАЗ-63 при движении с низко расположенным (немного выше уровня бортов) грузом по бетонной площадке по кривой радиуса 25 м начинает опрокидываться набок при скорости 44 км/ч, то грузовик ГА3-66 в этих условиях не теряет устойчивости при любых скоростях движения. И только при скорости свыше 65 км/ч его заносит (боковой юз, без опрокидывания).

Лучшую устойчивость ГАЗ-66 придали также лучший баланс центра тяжести и увеличение колеи передних колёс – на 200 мм, и задних колес – на 150 мм. Для 66-го были разработаны также и новые шины увеличенного профиля, с развитыми грунтозацепами (размер шин 12.00–18).

Установка распорных колец в колесе даёт возможность ГАЗ-66 двигаться по слабым грунтам при сниженном до 0,5 кГ/см2 давлении в шинах. Понижение давления в шинах обеспечивает большую площадь опорной поверхности шин, резко уменьшая удельное давление на грунт.

Серьёзные усовершенствования были внесены в шасси основного ГАЗовского грузового внедорожника. На ГАЗ-63 стояли рессоры короткие и жёсткие, а на ГАЗ-66 использовали длинные и мягкие. Поэтому ГАЗ-63 при прохождении канав склонен к диагональному вывешиванию колёс. А ведь это полностью останавливает автомобиль: колёса крутятся – машина стоит! ГАЗ-66 же уверенно преодолевает самые сильные неровности рельефа.

Размещение кабины над двигателем обеспечило равномерное распределение общей нагрузки по осям: 47% – на переднюю ось и 53% – на заднюю, в то время как у автомобиля ГАЗ-63 распределение нагрузок но осям составляет соответственно 37 и 63%. Благодаря этой особенности сцепной вес автомобиля реализуется обоими мостами в одинаковой степени.

Двигатель Д 245 9

Теперь немного подробнее остановимся на особенностях именно двигателя Д-245.9, поскольку эта модель более распространена. Да и домашние умельцы чаще именно этим силовым агрегатом модернизируют «Шишигу». Дизель Д-245.9 являет собой 4-цилиндровый двигатель внутреннего сгорания, с рядным расположением цилиндров, 4-тактным рабочим циклом и воспламенением топливовоздушной смеси от сжатия. Запуск двигателя осуществляется путём вращения коленвала, которое передаётся с электростартера на вал маховиком.

Дизельное топливо впрыскивается в мелко распылённом состоянии в самом конце такта сжатия, в результате чего происходит воспламенение горючей смеси и поршень движется вниз, находясь под давлением вследствие расширения продуктов сгорания топливовоздушной смеси.

Для более экономного и практичного использования горючего, форсунки, через которые в цилиндр впрыскивается солярка, оснащаются быстродействующими магнитными клапанами. Такой подход стал возможен вследствие внедрения электронного управления работой двигателя.

Так выглядит дизельный двигатель Д-245.9

Автомобиль (или иное транспортное средство) приводится в движение путём передачи энергии с маховика через сцепление на трансмиссию и т.д.

В случае выполнения требований для соответствия стандартов Euro, в компоновку двигателя включается система рециркуляции выхлопных газов (EGR – exaust gas recirculation). В таком случае часть выхлопа возвращается в цилиндр, где происходит «дожигание» окислов азота до инертного N2O. Также устанавливается сажевый фильтр с окислителем-нейтрализатором.

Описание и работа

Основная деталь корпуса мотора – блок цилиндров. В расточки блока цилиндров устанавливаются съёмные гильзы, которые делятся по внутреннему диаметру на три размерные группы: большая (Б), средняя (С) и малая (М).

блок цилиндров дизеля Д 245.9

Омывание охлаждающим агентом полости между стенкой блока цилиндров и гильзами осуществляет отвод излишнего тепла.
Поршни изготовляются из алюминиевого сплава. Используются компрессионные кольца в количестве двух штук и одно маслосъёмное.

Смазка дизеля комбинированная: часть деталей смазывается разбрызгиванием, часть – под давлением.

Система питания

Подача горючего на форсунки осуществляется системой из топливного насоса высокого давления, топливного аккумулятора и регулятора давления, который обеспечивает оптимальное давление топлива в аккумуляторе высокого давления. Это позволяет варьировать закачиваемый объём горючего в зависимости от нагрузки на двигатель, числа оборотов и теплового состояния двигателя.

Схема топливной системы двигателя Д-245.9

Избыток топлива сливается в бак. Якорь регулятора давления омывается горючим, которое смазывает трущиеся поверхности и осуществляет охлаждение.

Поступающее к насосу топливо проходит через фильтр предварительной очистки, устраняющий механические частицы и влагу. Однако, в базовую комплектацию двигателя оный фильтр не входит и должен устанавливаться потребителем. Причём при эксплуатации двигателя в условиях температуры ниже –25С, фильтр должен оснащаться подогревателем топлива, а в случаях подмораживания до –25С, подспорьем станут свечи накаливания, которые облегчают запуск мотора при температурах, когда просто холодно.

Электронное управление

Внедрение электронного управления работой двигателя позволило улучшить точность и адекватность регулировки параметров процесса впрыскивания горючего и соответственно, обеспечило лучший контроль над процессом рециркуляции отработавших газов. Аппаратная часть интегрируется в единую бортовую сеть управления и диагностики технического средства.

Объёмы подачи топлива регулируются в зависимости от определённых параметров:

настроя водителя (положение педали акселератора);
рабочего состояния двигателя;
температуры охлаждающего агента;
воздействия других систем транспортного (технического) средства;
уровня эмиссии вредных веществ в отработавших газах.

Добавим, что двигатель оснащается системой самостоятельной диагностики, имеет ряд иных интересных и полезных опций, однако, для более подробного ознакомления с этой информацией, лучше использовать руководство по эксплуатации. Пока же рассмотрим нашего основного «конкурента».
