Грузовой автомобиль ГАЗ-3309: конструкция, характеристики, особенности эксплуатации

Технические характеристики

Силовой агрегат

«Газон» 3309 шел вместе с несколькими вариациями силовых установок. Самым распространенным был ММЗ Д-245.7Е4. Он представлял четырехцилиндровый четырехтактный рядный двигатель, функционирующий на дизельном топливе, который имел жидкостное охлаждение, непосредственный впрыск горючего, охладитель надувочного воздуха и турбонаддув.

Такой силовой агрегат мог соответствовать европейским экологическим нормам Euro-4. Его объем составлял 4.75 литра, что позволяло ему выдавать 125.4 лошадиные силы. Весил данный двигатель порядка 430 килограмм. На 100 километров двигатель потребляет около 14.5 литров при скоростном режиме 60 км/ч.

Немного позже на автомобили грузового типа стали устанавливать ЯМЗ-5344, который производили на моторном предприятии в городе Ярославль. В конструкционном решении он был почти схож с 4.75-литровым мотором, упомянутым выше, но рознился собственными техническими параметрами.

ЯМЗ-5344 являлся 4.43-литровым 134.5-сильным двигателем, степень сжатия какого составляла солидные 17.5. В качестве отдельной опции можно было установить предпусковой подогреватель. Ярославский силовой агрегат потребляет при скоростном режиме 60 км/ч около 15.5 литров на 100 километров.

Еще «Газон» оснащали дизельным мотором австрийского производства, у какого было рядное расположение цилиндров и была воздушная система охлаждения. Это был 3.2-литровый двигатель, который выдавал порядка 150 лошадей.

Главным недостатком подобного силового агрегата являлась плохая ремонтопригодность. Вслед за проработанными 200 000 км моторы не подлежали капремонту.

Расход Топлива

На скорости 60 км/час контрольный показатель расхода топлива составляет 14-16 л/100 км. При увеличении скорости потребление может вырасти на 4-6 литров.

Топливный бак ГАЗ-3309 вмещает до 105 л горючего.

Трансмиссия

Все два мотора были синхронизированы вместе с единственной 5-скоростной механической синхронизированной коробкой переключения передач, где было постоянное зацепление шестерен и однодисковое фрикционное сухое сцепление, которое имеет гидропривод управления.

Ведущий задний мост снабдили коническим шестеренчатым дифференциалом. Интересно, что схему работы механической коробкой передач нарисовали не на рычаге переключателя, а на передней панели (в центре, в виде небольшой наклейки).

Подвеска

Все модификации, вместе с комплектациями, получили заднеприводную компоновку, а сама машина была построена на прочной рамной базе, где были зависимые рессорные подвески впереди и сзади.

Последние основаны на продольных полуэллиптических рессорах, какие впереди дополняются наличием гидравлических телескопических амортизаторов двухстороннего функционирования.

Тормозная система

Грузовой автомобиль получил наличие двухконтурной тормозной системы, где был гидравлический привод, гидровакуумный усилитель, барабанные механизмы и вакуумный ресивер в каждом контуре.

Сегодня даже базовая версия ГАЗ-3309 имеет наличие антиблокировочной тормозной системы ABS.

Рулевое управление

Оно представлено типом «винт-шариковая гайка» и дополняется гидравлическим усилителем рулевого колеса, что существенно облегчает управление машиной. Полный каталог технических характеристик ГАЗ 3309 дизель можно найти на официальном сайте.

Технические характеристики

МодельГАЗ-3309
Габаритные размеры, мм
Длина6435/6330
Ширина2180
Высота2350 (2905)
Колёсная база (мм)3770
Допустимая полная масса (кг)8180
Снаряженная масса (кг)3530/3200
Двигатель
МодельММЗ Д-245.7
ОписаниеРядный 4-цилиндровый 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива.
Рабочий объем, л4,75
Мощность, л. с. (кВт)/об/мин117,2 (86,2)/2400
Макс. крутящий момент, кГс*м (Н*м)/об/мин42,1 (413)/1500
Шасси
Колеса (ширина)6,ОБ-20 (2,25 R20)
ТрансмиссияПятиступенчатая механическая синхронизированная
Объем топливного бака, л105

Модификации

Серийное производство ГАЗ 3309 несколько раз приостанавливалось. В 1997 году это было связано с падением спроса, в последующем задержки были связаны с переоборудованием под новые моторы. Однако модель выдержала испытание временем. Было выпущено около двух десятков различных модификаций и комплектаций, и производство продолжается по сей день. К основным модификациям можно отнести:

  • ГАЗ-33090 – базовая версия с бортовой платформой и шасси;
  • ГАЗ-33092 – версия с увеличенной кабиной, рассчитанной на размещение пожарного расчета из семи человек;
  • ГАЗ-33094 – удлинённая база под монтаж капотных автобусов КАвЗ-397650;
  • ГАЗ-33096 – бортовая машина с улучшенными потребительскими свойствами выпускаемая под заказ. Комплектуется силовыми агрегатами Cummins;
  • САЗ-35071 – самосвал с трехсторонней разгрузкой;
  • ГАЗ-3309 «Добрыня» – автомобиль для дальних перевозок с кабиной оборудованной спальным местом, спойлером, и открывающимся вперед капотом. В настоящее время является самой современной и востребованной моделью.

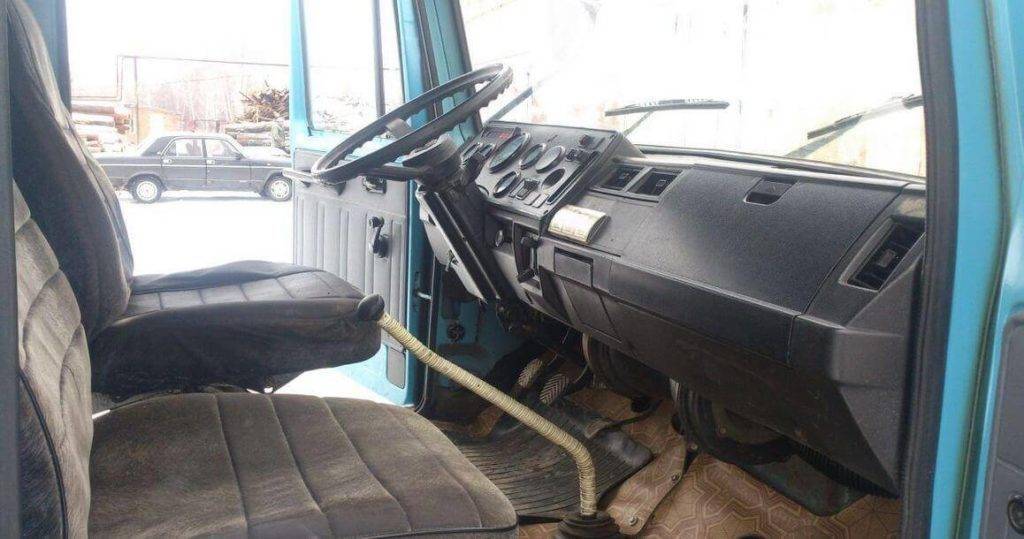

Салон кабины

При сравнении салона 53-й модели и 3309, то последний ощутимо набрал в удобстве и дизайне. Важнейшее отличие находится в том, что были использованы пластиковые детали. Кроме этого, салон 53-й модели обладал предпочтительно металлическими элементами, куда можно отнести и саму приборную панель.

Все, что касается спидометра, тахометра и других информационных деталей, то они были оставлены в прежней стилистике. Бардачок был сделан с крышкой из пластика. Тонкое рулевое колесо на ГАЗ-3309 представлено двухсписцевым, и, как и ранее, получило весьма массивный диаметр.

Не будет лишним заметить, что модели с дизельным силовым агрегатом комплектовались гидравлическим усилителем рулевого колеса. По тем временам, гидроусилитель считали роскошной опцией и ее устанавливали только на 66-й «Газон» и многотоннажные КамАЗы. Из «удобств» кабину конструкторский состав оснастил только крючками для одежды, солнцезащитными козырьками и отопителем.

Внутренний салонный пол получился ровным, как впрочем, и у предшественника — ГАЗ-53. К другим изменениям можно отнести наличие новой компоновкой сидений, которые заменили один сплошной широкий «диван». Уже в салоне есть отдельное водительское и одно пассажирское сидение.

Не будет лишним добавить, что водительское сидение теперь подрессорено и получило комплектацию отдельного регулирования спинки механическим способом. Оба сидения получили высокую спинку, мягкую тканевую обивку и имитацию боковой поддержки, а также имеют поддержку трехточечными ремнями безопасности.

Вместительность интерьера уменьшили, ибо в прошлой модели возле водителя могли сидеть двое пассажиров. Однако тут появились и свои преимущества: из-за отсутствия одного сиденья внутри можно увидеть больше свободного места.

К прочим изменениям можно отнести новую тканевую обивку на дверных картах, где есть большой кармашек для вещей. Судя по фото, которые можно наблюдать в этой статье, салон грузовика выполнялся в стилистике 1980-х годов.

Многие конструкции деталей, в большей степени, угловатые, из-за чего интерьер автомобиля по нынешним стандартам кажется морально староватым. Последнее и самое главное усовершенствование кабины позволило конструкторам установить термовую и шумовую изоляцию, какой в 53-й модели даже и не предвиделось.

Теперь в салоне было намного меньше слышно посторонние звуки и шумы от работы силового агрегата. В прохладное время кабина не с такой скоростью промерзала. Но все же, мощности печки не хватало, дабы обогреть интерьер в холодные дни. Отзывы владельцев это только подтверждают.

О двигателях ГАЗ 3307

Подобный автомобиль комплектовался несколькими разновидностями силовых агрегатов, что позволяло подобрать подходящий вариант каждому автолюбителю. Среди них, представлены инжекторные, карбюраторные, а также дизельные агрегаты. При этом перечень используемых при сборке авто двигателей менялся, в зависимости от года выпуска.

Карбюраторные двигатели

Самым популярным мотором, который устанавливался на эту модель грузовика, представляется v-образный ЗМЗ-5231.10. Он оснащен 8 цилиндрами и жидкостным охлаждением, что позволяет избежать перегрева даже при интенсивной нагрузке. Согласно экологической классификации, он относится к категории Евро-3.

Для него характерны следующие показатели:

  • вес 2,75т;
  • объем 4,67л;
  • используемое топливо — А-76/АИ-80.

Одной из особенностей данного двигателя, является возможность модернизации системы зажигания, что позволяет использовать для эксплуатации авто более распространенный бензин АИ-92.

Инжекторные двигатели

Силовые агрегаты данной категории начали использоваться в конструкции авто лишь с 2016 года, когда на ГАЗ 3307 впервые были установлены моторы с идентификационным номером ЗМЗ-524400. Они также относятся к V-образному типу, а их рабочий объем полностью идентичен карбюраторной версии. Вес агрегата возрос до 3,275т, для работы использует АИ-92/95.

Дизельные двигатели

Рассматривая силовые агрегаты, устанавливаемые на подобные грузовики, целесообразно отметить, что дизельные разновидности представляются наиболее многочисленными. Их насчитывается 3, при этом каждый мотор имеет свои особенности, заслуживающие упоминания.

Первым вариантом представляется 4-цилиндровый турбированный дизельный двигатель на ГАЗ 3307 ММЗ Д-245.7Е4, который снабжался жидкостной системой охлаждения. Он имеет объем 4,75 л, а его мощность составляет порядка 125 л.с. его вес составляет 430кг.

Второй вариант дизельного двигателя — ЯМЗ-5344, который также использует 4 цилиндра, однако обладает большей мощностью в 134л.с., а также весом 460кг. Подобный агрегат начал использоваться в 2013 году, отличается объемом 4,4л.

Самой современной модификацией дизельных агрегатов, устанавливаемых на ГАЗ 3307, представляется ЯМЗ-53443. Он используется с 2016 года и отличается повышенной мощностью до 146 л.с. При этом его объем абсолютно идентичен предыдущему варианту, а масса составляет 480кг.

Для того, чтобы облегчить запуск двигателей, 2 последних варианта могут быть оснащены предпусковыми агрегатами, что особенно актуально в зимний период.

ГАЗ 3309 – обзор автомобиля

GAZ 3309 / ГАЗ 3309

В 1990-м году на смену легендарному ГАЗ 53 приходит модель с индексом 3307. Новинка получила более современную на тот момент кабину, иную приборную панель и ряд других незначительных изменений. Силовой агрегат и шасси остались прежними. Фактически, ГАЗ 3307 считали переходной моделью Горьковского завода, который планировал поставить на конвейер со временем более экономичный дизельный вариант среднетоннажного грузовика. В 1992 году на ГАЗ развернуто производство ограниченной партии ГАЗ 3309 с японским “дизелем” HINO. Но в силу обстоятельств дальнейшего развития автомобили с таким двигателем не получили. Поэтому предприятие приняло решение начать самостоятельное изготовление дизельных моторов, для чего было закуплено передовое оборудование. Так в 1995 году на свет появился серийный ГАЗ 3309 с 4-цилиндрoвым “турбодизелем” 4.75 л и 122 л.с. Но признания модификация с таким мотором так и не получила. Дело в том, что кризис 90-х негативно отразился на коллективных хозяйствах, которые эксплуатировали Горьковские “ГАЗоны”. Выпуск ГАЗ 3309 с дизельным двигателем стал попросту экономически нерентабельным.

С 1999-года производство ГАЗ 3309 восстановлено, но уже с другим двигателем. С 2006-года грузовые автомобили ГАЗ сертифицированы под нормы Евро-2, а в 2008 рамки экологической безопасности грузовиков ужесточены до стандарта Евро-3. По состоянию на 2014-й ГАЗ 3309 доступен с моторами Cummins, ЯМЗ и ММЗ. Этим автомобилям характерны простота в обслуживании, выносливость, отменная проходимость, что незаменимо при эксплуатации в сельском хозяйстве и промышленности. ГАЗ 3309 широко используются, как машины коммунальных служб. Универсальная платформа позволяет произвести установку различного оборудования. Надежность “ГАЗонов” обусловлена крепкой рамной конструкцией, которой не страшны нагрузки в допустимых пределах

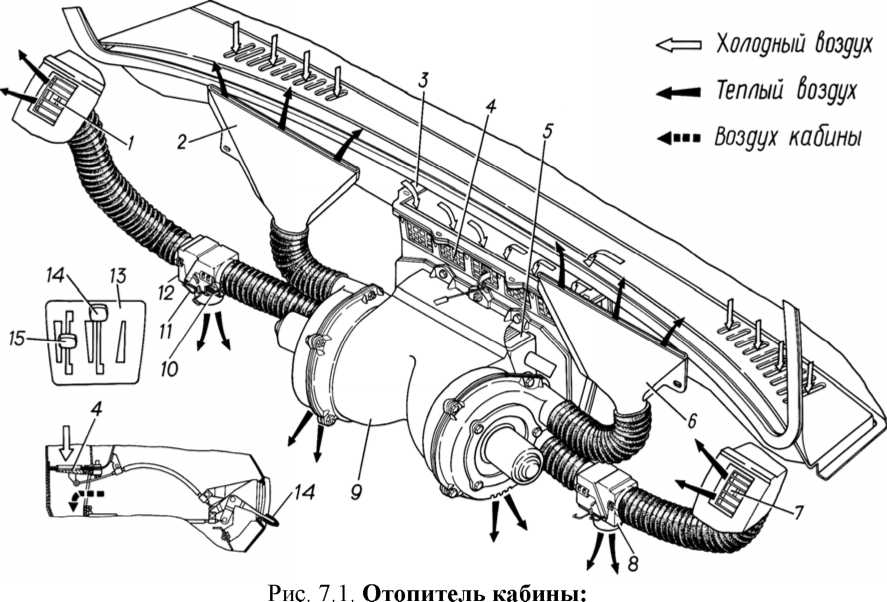

Кабина снабжена вентиляцией и обогревом, что очень важно для комфортной работы водителя.

Устройство ГАЗ-3309

Силовой агрегат работает в совокупности с пятиступенчатой коробкой передач механического типа. Каждая скорость оснащена синхронизатором. В основе рулевого механизма лежит схема «винт-шариковая гайка». Хорошая управляемость обеспечена наличием ГУР.

Пневмогидравлический привод отвечает за высокое качество работы тормозной системы ГАЗ-3309. Помимо основной рабочей системы, в конструкции присутствует стояночный тормоз, который находится на трансмиссии. Тормоза состоят из двух контуров, в устройство системы входят барабанные механизмы, привод гидравлического типа, вакуумный ресивер и гидровакуумный усилитель. Благодаря такой конструкции грузовик обладает хорошим торможением на любом покрытии. В стандартную комплектацию входит АБС.

Кабина ГАЗ-3309 рассчитана на двух человек — водителя и пассажира. Они размещаются на раздельных креслах с мягким наполнителем и обивкой из ткани. Имеется подобие боковой поддержки и высокая спинка. Водитель может настраивать своё посадочное место в горизонтальной и вертикальной плоскостях. За безопасность отвечают ремни безопасности и АБС. Отделка салона выполнена из простых, но качественных материалов (служат без потери качества несколько лет). Приборная панель оснащена всеми необходимыми датчиками и индикаторами, которые оформлены в круглых табло. Дополнительными элементами считаются солнцезащитный козырёк и крючки для одежды.

В салоне преобладают пластиковые детали. Привычными остались бардачок, тахометр и спидометр. Обивку дверей делают из приятной на ощупь ткани. В отличие от 3307, этот автомобиль обладает хорошей вибро- и шумоизоляцией. Благодаря этому рабочие условия для водителя стали комфортными.

Кабина идентична модели 3307 за исключением некоторых элементов. Конструкторы сохранили массивный бампер из стали (выдерживает нагрузки до нескольких тонн), фары круглой формы, подножку для удобной посадки (делается из металла для долгого срока службы) и длинный капот. Крылья грузовика подвержены коррозии. Они приходят в негодность через несколько лет после начала эксплуатации. Владельцам приходится менять их или обрабатывать шпаклёвкой.

Базовая модификация оснащалась задним приводом и АБС. В основе машины лежала рамная платформа. Рама ГАЗ-3309 сделана из прочных и качественных материалов, благодаря чему срок её службы достигает нескольких десятков лет. Обе рессорные подвески выполнены по зависимому типу. Задний мост ГАЗ-3309 состоит из продольных полуэллиптических рессор с гидравлическими телескопическими амортизаторами двустороненного действия. Передний мост обладает аналогичным устройством.

Регулировка стояночного тормоза

Одной из наиболее важных работ при обслуживании данного транспортного средства представляется регулировка стояночного тормоза. Она выполняется в несколько этапов, а от автолюбителя потребуется лишь наличие необходимых навыков, гаечного ключа на 24 мм, а также отвертки.

Регулировка ручного тормоза осуществляется при помощи следующего алгоритма действий:

  1. Опустить рычаг в нижнее положение, а КПП переключить на нейтраль;
  2. Вывесить заднее колесо с левой стороны при помощи домкрата, после чего удалить заглушку щита.
  3. Вращать его, выворачивая при помощи отвертки регулировочный винт до тех пор, пока оно не будет притормаживаться, после чего открутить винт до свободного вращения колеса.
  4. Установить заглушку, опустить колесо, после чего аналогичным образом отрегулировать механизм с правой стороны.

Подобные действия позволяют поддерживать систему стоячного тормоза в оптимальном состоянии, что гарантирует их эффективную работу.

История создания и развития

Специалисты Горьковского предприятия во второй половине 60-го года начали работы по замене грузового транспорта ГАЗ-53А: инженеры планировали серьёзно модернизировать существующую машину. В 1972 году появился транспорт с индексом 53-11, который во многом отличался от предшественника. После успешных испытаний нового транспорта руководство завода решило, что дальше необходимо создавать технику с нуля. В это же время основной конкурент компании – ЗИЛ – готовился к выпуску автомобилей нового поколения.

В начале февраля 1978 года конструкторы подготовили первый технический проект прототипа автомобиля ГАЗ-3309, который успешно прошёл проверку в Минавтопроме. В 1979 году из цеха выехали первые опытные образцы. Через два года инженеры подготовили демонстрационную серию. Главной отличительной особенностью от предыдущего поколения стала двухместная кабина, внутри которой было много свободного пространства. Салон оснастили эффективным отопительным оборудованием и вентиляционной системой. Гидроусилитель ГАЗ-3309 стал первым в истории советского машиностроения.

В 1986 году опытные образцы удачно прошли испытания, серийная модель получила индекс 3307. Массовое производство транспорта запустили в 1989 году. Под капотом находился мотор ЗМЗ-511, работающий вкупе с карбюратором. Он развивал до 125 лошадиных сил. В 1992 году на конвейер поставили первую модификацию, которая отличалась от стандартной грузоподъёмностью (повысили до 5 тысяч кг). Ей присвоили название 4301. Выпуск продолжался до 1995 года. За 3 года с конвейера сошло чуть больше 28 тысяч экземпляров.

Фургон ГАЗ-3309 появился только в 1994 году, когда конструкторы закончили работать с дизельной установкой 5441. Она развивала 115 лошадиных сил и состояла из четырёх цилиндров. Ходовую часть и кабину взяли с 3307, внеся небольшие изменения. Новая версия вытеснила с рынка своего предшественника в 1996 году за счёт экономичности и экологичности. Через год закончили производство и этой модели, так как сочли её нерентабельной. В 2001 году серийный выпуск возобновили. Специалисты отказались от немецкого двигателя, сделав выбор в пользу минского ММЗ Д-245.7. В 1999 году появились полноприводные разновидности для армии (грузоподъёмность – 2 тонны) и народного хозяйства (2,3 тонны).

ГАЗ-3309 Евро-2 появился в 2006 году. В 2008 году конструкторы довели технику до стандарта Евро-3. Бензиновые автомобили выпускали до 2009 года. После этого в течение нескольких лет их выпускали по спецзаказам государственных структур с надстройками специального назначения. В 2013 году минские инженеры довели свою разработку до стандарта Евро-4. Так же потребителям с 2012 года доступна модификация с дизельным мотором CumminsISF 3,8L. В начале 2013 года на рынок выпустили версию 33098. Её главным отличием является мотор ЯМЗ-5344.10, отвечающий экологическим стандартам четвёртого класса.

Кабина

Внутри стало больше свободного пространства. Приборная панель получила обилие всевозможных датчиков. Перед ними установили двухспицевое рулевое колесо с тонким ободом. Среди самых больших датчиков на приборной доске можно выделить находящийся слева круглый датчик оборотов силового агрегата и установленный в центре спидометр.

Кроме них, расположились датчики масла, температуры двигателя, уровня топлива, заряда аккумуляторной батареи и пневматической системы. Более современные транспортные средства имеют достаточно неплохие сидения с умеренной боковой поддержкой.

Справа от водителя можно заметить рычаг переключения коробки передач, какой получил изогнутый вид. Вся передняя панель выполняется из пластика, а дверные карты получили тканевый приятный материал.

Само водительское сиденье получило подрессоренный тип, а ведь прошлая модель такого не имела. Более того, кресло можно регулировать по углу наклона спинки и в горизонтальной плоскости.

Несмотря на то, что кабину грузового автомобиля разрабатывали в согласии со стандартами советских годов, и она имела наличие угловатых форм, если ее сравнивать с ее предшественниками, то стало больше свободного пространство, что, в свою очередь, положительно сказалось на комфортабельности.

На фальшпанелях дверей появились вспомогательные боковые карманчики, какие позволяли хранить в них различную мелочевку. Также поработали над хорошей термоизоляцией, какая повышала уровень комфорта, и пребывать внутри грузовика стало намного приятнее. Саму кабину позаимствовали у экспериментального автомобиля ГАЗ-4301, который был представлен в 1984 году.

У нее были увеличенные размеры, и она рассчитывалась на пару человек, включая водителя. Доставать до главных органов управления было довольно легко. Очень приятно, что стали устанавливать ремни безопасности, современную панель приборов вместе с мягкой обивкой внутренних панелей и дверей.

Снижение грузового потенциала. ТТХ ГАЗ 3309

Когда специалисты развили грузовую способность ГАЗ 33009 до перевозки 5 тонн, образовалась дилемма, касающаяся мобильности автомобиля.

И было принято решение выпустить мобильную версию машины, но с меньшим грузовым потенциалом. И в 1993 году появилась модель, способная перевозить до 3 тонн груза. В ней трудился четырёхцилиндровый дизельный агрегат. Двигатель ГАЗ 3309 дизель мощностью в 85 л.с.

Вскоре очень скромным тиражом была выпущена модификация, которая имела ещё меньший грузовой потенциал – до 2,5 тонн. Её оснастили карбюраторным двигателем.

Эти вариации ГАЗ 3309 стали задействовать, в основном, для перевозки грузов с малыми габаритами и массами на внушительные расстояния.

После эффективного освоения дизельного силового аппарата последовали работы над реформацией ходовой составляющей. Проведённые операции позволили несколько изменить автомобиль изнутри. Так же была проведена некоторая косметическая реформа: с правой стороны от кабины возникла труба, забирающая воздух.

Когда в 2001 году были налажены деловые связи с минским предприятием, как правило, приобретались агрегаты, являющиеся аналогами моторов, внедряющихся в модели ЗИЛ 5301.

Технические характеристики ГАЗ 3307

Прежде чем изучить характерные особенности основных узлов подобного грузовика, целесообразно подробно разобрать технические характеристики, грузоподъемность ГАЗ 3307 и прочие параметры, имеющие значение при эксплуатации. Упоминания заслуживают следующие показатели:

  • габариты (ДхШхВ) — 6,33х2,33х2,35 м;
  • грузоподъемность — 4,5т;
  • номинальная мощность двигателя 92 кВт;
  • максимальная скорость — 90 км/ч;
  • объем бака — 105л.

Важно учитывать, что снаряженный вес газ 3307 составляет 3,2 тонны, а при максимальной загрузке, масса газ 3307 возрастет до 7,85 тонн. Для автомобиля характерна сравнительно небольшая скорость движения, а также малая грузоподъемность, однако благодаря своим особенностям, он является оптимальным решением для перевозки небольших грузов по бездорожью

Трансмиссия

Выяснив, сколько весит газ 3307, целесообразно более подробно изучить трансмиссию автомобиля. Используемая КПП напрямую зависит от силового агрегата, который предусмотрен модификацией. Бензиновые вариации комплектовались механической коробкой передач с 4 ступенями. Её характерной особенностью представляется шум, возникающий во время движения.

Дизель ГАЗ 3307 ттх также оснащен механической КПП, которая насчитывает 5 скоростей. При этом для переключения используется специальное сухое сцепление, оборудованное гидравлическим приводом.

Подвеска

Грузовик имеет зависимую подвеску, конструкция которой, предусматривает наличие рессоров особого типа с амортизаторами на передних колесах. Задние колеса комплектуются стандартными рессорами, концы которых, монтируются в специальных прорезиненных подушках опор.

Автомобиль относится к категории заднеприводных, приводится в движение за счет спаренных колес. По мере совершенствования модели, её подвеска была обновлена, что позволило машине двигаться более уверенно на дорожном полотне плохого качества.

Рулевое управление

Система рулевого управления в ГАЗ 3307 крайне проста и не предусматривает наличие гидравлических усилителей, характерных для большинства грузовых автомобилей. Основу данного узла составляет механизм червячного типа, за счет которого, водитель осуществляет управление направлением движения авто.

Тормозная система

Одним из самых надежных узлов конструкции подобного грузовика, представляется тормозная система. Она отличается повышенной эффективностью, что подтверждается тормозным путем авто в 36,7м при движении со скоростью 60км/ч. Подобная система подразумевает наличие двух контуров, что позволяет остановить машину даже при отказе одного из них.

Контура оснащены усилителями вакуумного типа, что способствует эффективному торможению с помощью барабанных механизмов.


Двигатель автомобиля

Плюсы и минусы

У подобного автомобиля довольно много преимуществ, сделавших его популярным на момент выпуска и недостатков, благодаря которым, он со временем перестал пользоваться спросом. Прежде всего, машина отличается хорошей проходимостью, что позволяет использовать её в сельской местности и в условиях плохих дорог. Кроме того, грузовик имеет и другие достоинства:

  • отличный дорожный просвет;
  • обилие запчастей, что облегчает ремонтные работы;
  • надежность тормозной системы;
  • доступная стоимость новых и б/у моделей;
  • скромные габариты и простота в управлении;
  • просторная кабина и наличие различных модификаций.

При этом существует ряд недостатков, которые не позволяют считать данный авто оптимальным решением для большинства покупателей. Прежде всего, это малая грузоподъемность и высокий расход топлива, что делает эксплуатацию грузовика в коммерческих целях невыгодной. Отсутствие гидравлической системы в рулевом управлении значительно усложняет использование авто.

Следует отметить и скромное техническое оснащение салона, шум КПП при движении, а также скромную мощность силовых агрегатов, которой не всегда достаточно для комфортных поездок. Не является преимуществом и устаревший дизайн, который полностью соответствует тенденциям на момент первичного выпуска модели на рынок.

Параметры трансмиссии, тормозной системы «ГАЗ-3309»

Каждый из двух выбранных двигателей оснащается пятиступенчатой механической коробкой передач, которая поддерживает постоянное зацепление использованных в основе системы шестерен. Коробка передач имеет в основе специальные синхронизаторы. Основная передача – гипоидного образца, коническая. Передаточный показатель основной передачи КПП – 4,556.

Предусмотрено сухое сцепление с однодисковой основой, внедрением демпфера текущих крутильных колебаний на базе ведомого диска, а также специальной диафрагменной пружиной нажимного типа. Добавлен гидравлический привод механизма сцепления. Карданная передача представляет собой два открытых вала, с использованной в основе, промежуточной опорой, а также тремя дополнительными карданными шарнирами на базе игольчатых подшипников. Интегрирован шестеренчатый конический дифференциал, а полуоси целиком разгруженные.

Рама грузового автомобиля «ГАЗ-3309» представлена клепаной, штампованной конструкцией. Предусмотрены специальные дисковые колеса, ободом повышенной прочности, а также внедрением разрезного бортового кольца. Качественное движение по дороге поддерживают радиальные, пневматические шины с величиной 8,25. Задний мост оснащается шестеренчатым дифференциалом с коническим типом конструкции. Основные компоненты системы подвески:

  • две пары продольных рессор с полуэллиптической формой и специальными рессорами в заднем механизме подвески;
  • амортизаторы телескопического и гидравлического образца в основе передней оси грузового транспортного средства;
  • текущий угол свеса при условии полной нагрузки достигает 38 градусов для переднего, а также 25 градусов для заднего.

Максимальный угол наклона, который может без труда преодолеть транспортное средство, составляет 25% или 14 градусов в эквиваленте. Рулевая система оснащена специальным гидравлическим механизмом с раздельным видом расположения функционального распределителя и силового цилиндра. Рулевая тяга «ГАЗ-3309» поддерживает качественное маневрирование, поддержку вывода автомобиля из потенциально опасных поворотов. Рулевая система дополнительно оснащена клапанной коробкой насоса, которая обеспечивает ограниченный уровень давления. Механизм представлен специальными шариковой гайкой и винтом. Действующий усилитель рулевого привода представлен гидравлической системой с раздельным форматом расположения силового цилиндра. Насос рулевого механизма – шестеренчатое оборудование с внедрением переливного клапана.

Функционирование тормозной системы дизеля «ГАЗ-3309» обеспечивается пневмогидравлическим приводом. Активная тормозная система представлена колодочным устройством барабанного типа с установкой вакуумного насоса, а также автоматическим регулятором зазора между барабаном и накладкой. Предусмотрена тормозная система запасного типа с установленным механическим приводом тросового образца, а также задним тормозным механизмом, блокирующим движение колес.

Какой можно сделать вывод?

ГАЗ-3309 является одним из лучших продуктов Горьковского предприятия с высокой степенью безопасности. Этому способствуют хорошие тормоза и наличие системы АБС. Автомобиль используют для перевозки грузов различных категорий. Стандартные колёса и задний привод рассчитаны на передвижение по твёрдым покрытиям. Модификация с полным приводом способа преодолевать бездорожье.

Производство авто продолжается и в наши дни. На первичном рынке ГАЗ-3309 фургон можно приобрести за 1,396-1,462 миллионов рублей (конечная стоимость зависит от выбранных дополнений). Бортовой вариант обойдётся дешевле – 1,27 миллиона рублей. С ограниченным бюджетом потребители обращаются на вторичный рынок. Наименьшей стоимостью обладают экземпляры 2004-2005 годов выпуска – 180-280 тысяч рублей.

Двухосный грузовой автомобиль с приводом на заднюю ось. Производился автозаводом ГАЗ с 1994 г. Существуют модификации грузовой платформы с тентом (грузоподъемность — 4,5 т) и грузовой платформы без тента (грузоподъемность — 4,35 т). Первые модели были оснащены 4-цилиндровыми дизелями ГАЗ-5441 с турбонаддувом (4150 см 3 , 116 л.с.) В дальнейшем оснащали также 6-цилиндровыми дизелями с турбонаддувом в 150 л.с.

Ходовая часть

Установка передних колес:
Угол развала колес — 1°
Угол бокового наклона шкворня — 8°
Угол наклона нижнего конца шкворня вперед — 2°30″
Схождение колес — 0-3 мм

Рессоры: Четыре — продольные, полуэллиптические. Задняя подвеска состоит из основных и дополнительных рессор
Амортизаторы — Гидравлические, телескопические, двустороннего действия. Установлены на передней оси автомобиля
