Единственный в мире серийный истребитель пятого поколения F-22 Raptor

МиГ-15: революция в военном авиастроении

Несмотря на то, что разделение авиатехники на поколения достаточно условно, система, выделяющая пять существующих поколений, считается широко принятой. К единому поколению относят все типы боевой техники, произведенной в разных странах, обладающие одинаковыми боевыми возможностям. Эта техника разрабатывается примерно в одно и то же время, а при ее создании используются похожие технические решения.

Первое поколение истребителей родилось в 1950-х годах. К нему относятся машины, летавшие с дозвуковыми скоростями, без каких-либо электронных средств обнаружения противника на борту, то есть радаров, и вооруженные преимущественно пушками малых калибров. Характерным примером такой машины может служить МиГ-15. Первый полет этого самолета состоялся 30 декабря 1947 года, а в 1949-м он был принят на вооружение.

МиГ-15 не только первым сформировал основу истребительной авиации ВВС СССР, но также стал самым массовым боевым реактивным самолетом в истории авиации. Всего за годы эксплуатации – с 1949 по 2006 годы – было выпущено более 15 тыс. экземпляров всех модификаций. МиГ-15 стоял на вооружении более 40 стран.

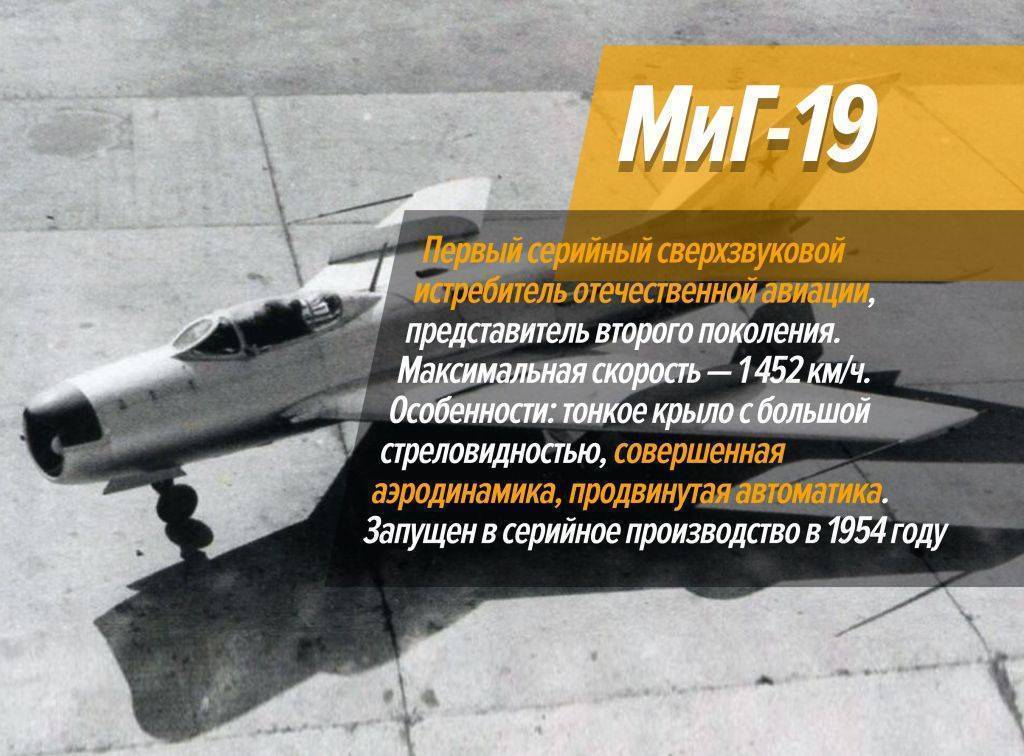

МиГ-19: первый быстрее звука

Второе поколение истребителей сложилось в конце 1950-х – начале 1960-х годов. Эти машины могли превосходить скорость звука практически вдвое, имели стреловидное крыло, радары для обнаружения целей, управляемые ракеты в качестве основного оружия. Кроме того истребители второго поколения устанавливались первые турбореактивные двигатели с форсажем.

Первый серийный сверхзвуковой истребитель в истории отечественной авиации и представитель второго поколения – это МиГ-19. Максимальная скорость этой машины составляла 1452 км/ч. Среди других выдающихся характеристик – тонкое крыло с большой стреловидностью, совершенная аэродинамика, а также продвинутая автоматика.

Серийное производство МиГ-19 началось в октябре 1954 года, а уже 3 июля 1955 года 48 новых «МиГов» участвовали в воздушном параде в Тушино. Работа над МиГ-19 и созданием его модификаций стала хорошей школой для отечественных авиаконструкторов, летчиков-испытателей. Этот опыт в будущем позволил перейти к МиГ-21, а позже и к легендарному МиГ-25, который развивал скорость, почти втрое превосходящую скорость звука.

Особенности конструкции многоцелевого истребителя F-22 Raptor

В основу разработки новой машины конструкторы вложили основное кредо: первым увидел – первым уничтожил. Для получения таких показателей на машине было установлено множество самых лучших систем маскировки и снижения заметности типа Stealth.

Особенностью данного истребителя было размещение вооружения во внутренней части самолета, что значительно снижало заметность. Все же самолет на крыльях имеет посадочные места для вооружения, но они практически не использовались. Данное решение конструкторов значительно повышало универсальные качества аппарата.

Корпус данного истребителя на 40% состоял из новых композиционных материалов, использование которых позволило значительно снизить массу конструкции. Данные материалы были представлены углепластиком с повышенной стойкостью от перегрева. В составе конструкции широко использовались материалы, которые поглощали радиоволны. Много деталей было оснащены ПКМ, которые изготовлены из бисмалемида, они позволяли выдерживать температуру в 230 градусов.

Такие конструкции, как фонарь кабины, отсеки шасси, были изготовлены в пилообразной форме. Данная конструкция способствовала более эффективному рассеиванию электромагнитных волн, что снижало заметность машины в полете для вражеских РЛС. Крылья самолета F-22 Raptor имели ромбовидную форму со стабилизатором вертикального типа V-образной формы. Что касается живучести машины, то она проектировалась с учетом выдерживания ударов зажигательных снарядов российского производства, которые имели калибр 30 миллиметров.

Силовая установка Raptor представлена двумя двигателями типа P&W F119-PW-100, которые оснащены реактивными соплами с плоской конструкцией. Данная схема значительно снижает заметность в ИК-спектре. На данных двигателях установлены форсажные камеры. Тяговооруженность аппарата представлена тягой в 15 876 кгс. Без применения форсажного режима двигатели выдают мощность в 11 тысяч кгс. Нужно отметить, что даже без применения форсажа машина легко преодолевает скорость звука, а данными показателями обладает считаное число самолетов. Сопла истребителя изготовлены из специальных керамических материалов, которые обладают высокими показателями поглощения радиоволн, что также снижает заметность аппарата.

В состав бортового оборудования входят две установки ЭВМ с обозначением CIP. Каждая эта система состоит из 66 модулей, а в основе каждого модуля установлен 32-разрядный процессор класса i960.

Бортовая система РЛС представлена установкой AN/APG-77, которая оснащена фазированной антенной. Особенностью антенны является то, что она состоит из 2 тысяч элементов, которые производят прием и излучение сигналов. Данная установка позволяет производить обнаружение цели на расстоянии в 225 километров, а дальность установки БРЛС составляет 525 километров. Данный радар оборудован системами защиты, что предотвращает перехват сигнала противником. Радар самолета позволяет находить цель таким образом, что враг этого и не заметит с помощью своего оборудования.

Что касается боевой мощи самолета F-22 Raptor, то она была представлена 20-миллиметровой пушкой класса M61A2 Vulcan, с помощью которой можно произвести 480 залпов. Кроме того, машина несла шесть ракет типа воздух-воздух с обозначением AIM-120C AMRAAM, также установлены две ракеты класса AIM-9M Sidewinder. На борту аппарата была размещена и бомбовая нагрузка, которая состояла из корректируемых бомб модели JDAM и управляемых бомбовых снарядов типа GBU-39. Особенностью истребителя F-22 было то, что он мог производить атаку на сверхзвуковых скоростях полета.

Истребитель F-22 Raptor характеристики:

Модификация  F/A-22A
Размах крыла, м  13,56
Длина самолета, м  18,90
Высота самолета, м  5,08
Площадь крыла, м  78,04
Масса, кг
  пустого  19700
  нормальная взлетная  29300
  максимальная взлетная  38000
  топлива  8200
Тип двигателя  2 ТРДДФ Pratt Whitney F119-PW-100
Статическая форсированная тяга, кН  2 х 156,0+
Максимальная скорость, км/ч  2410 (М=2.25)
Крейсерская скорость, км/ч  1963 (М=1.82)
Перегоночная дальность, км  3219
Практическая дальность с ПТБ, км  2960
Боевой радиус действия, км  759
Практический потолок, м  19812
Макс. эксплуатационная перегрузка  9,0
Экипаж, чел  1

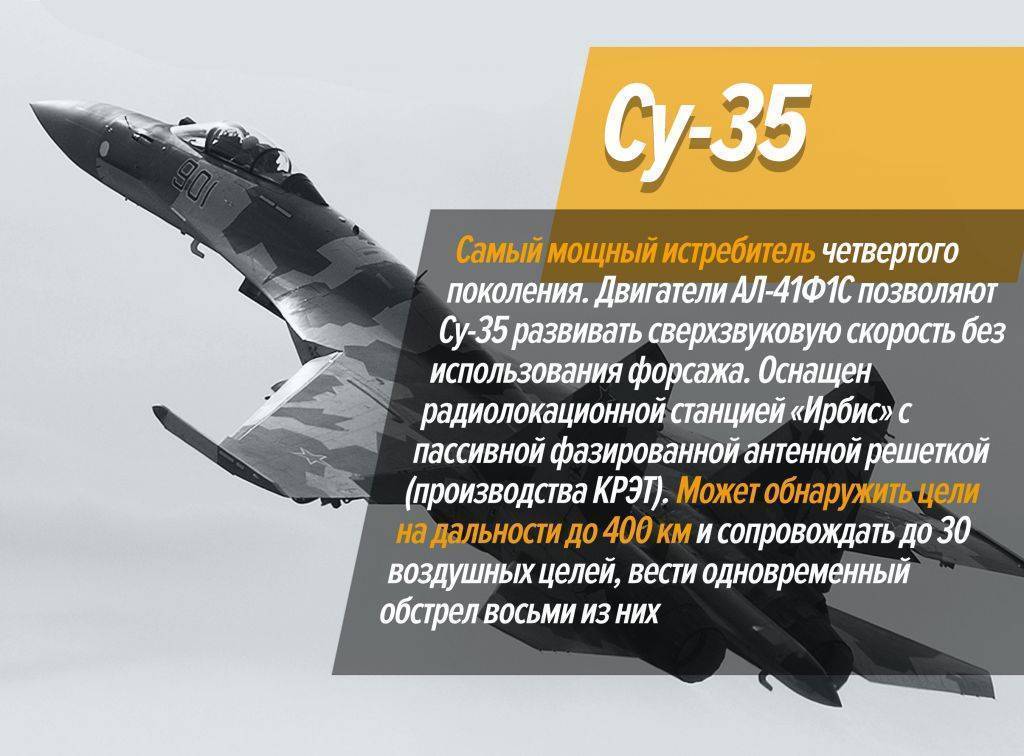

Су-35: между четвертым и пятым

Многоцелевые истребители четвертого поколения обладают отличными скоростными и маневренными данными. Они развивают скорость около 2,5 тыс. км/ч, летают на высотах до 20 километров, причем набирают такую высоту всего за одну минуту. Эти самолеты могут поразить сразу до десятка целей. Первыми отечественными представителями этого поколения стали легендарные Су-27, МиГ-29 и МиГ-31.

Некоторые из отечественных самолетов четвертого поколения удовлетворяют большинству требований к истребителям пятого поколения. Это дало все основания для разделения четвертого поколения и поколений 4+ и 4++. В частности для истребителей поколения 4++ характерен режим крейсерской сверхзвуковой скорости, являющийся одним из требований к истребителю пятого поколения.

Именно к таким машинам относится Су-35, который признан самым мощным в мире истребителем четвертого поколения. За исключением технологии малой заметности и активной фазированной антенной решетки (АФАР), «тридцать пятый» удовлетворяет большинству требований, предъявляемых к самолетам пятого поколения.

В частности, новые двигатели АЛ-41Ф1С позволяют Су-35 развивать сверхзвуковую скорость без использования форсажа. Также «тридцать пятый» оснащен радиолокационной станцией «Ирбис» с пассивной фазированной антенной решеткой. Несмотря на отсутствие АФАР, «Ирбис» производства КРЭТ может обнаружить цели на дальности до 400 км, а также сопровождать до 30 воздушных целей и вести одновременный обстрел восьми из них.

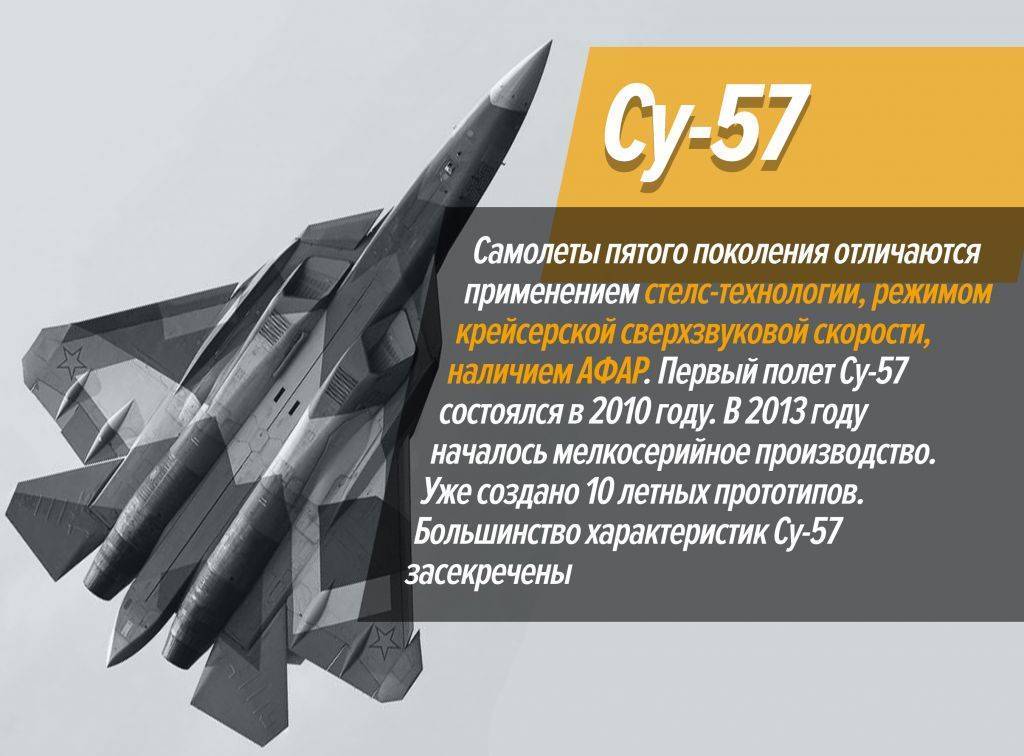

Су-57: будущее боевой авиации

Итак, главное отличие пятого поколения – это применений стелс-технологии и технологий уменьшения заметности, режим крейсерской сверхзвуковой скорости, более совершенная авионика, в частности наличие АФАР.

Работы над истребителями пятого поколения начались с конца XX века. В США пятое поколение – F-22 Raptor – начали разрабатывать еще в 1986 году и завершили только в 2001 году. В России разработку истребителя пятого поколения осуществляли инженеры ОКБ им. Сухого. Первые испытания российского Перспективного авиационного комплекса фронтовой авиации (ПАК ФА) начались в 2009 году. До августа 2017 года самолет был известен под заводским индексом Т-50, затем он получил имя Су-57.

Большинство характеристик Су-57 засекречены, но уже сейчас известно, что он оснащен принципиально новым комплексом интегрированной авионики, обладающей интеллектуальной поддержкой экипажа. Самолет способен обмениваться данными в режиме реального времени как с наземными системами управления, так и внутри авиационной группы, а также выполнять задачи автономно.

Радиоэлектронная система Су-57 отличается от авиационной бортовой РЛС в традиционном понимании. Так, на самолете установлена не только основная радиолокационная станция с АФАР, но и набор других, как активных, так и пассивных радиолокационных станций по всей поверхности самолета, фактически составляя так называемую «умную обшивку».

Основные элементы нового российского истребителя Су-57 производятся предприятиями Ростеха. Силовая установка разрабатывается Объединенной двигателестроительной корпорацией (ОДК). Фонарь кабины и обшивку делают специалисты холдинга «РТ-Химкомпозит». В разработке бортового радиоэлектронного оборудования принимает участие КРЭТ.

Первый полет российского истребителя пятого поколения состоялся 29 января 2010 года. С тех пор успешно проведено уже несколько сотен испытательных вылетов. В 2013 году началось мелкосерийное производство самолетов Су-57. На сегодняшний день уже создано десять летных прототипов.
