Советский ударный экраноплан «Лунь»: история создания, описание и технические характеристики

Достоинства и недостатки

Изделию присущи черты судов и летательных аппаратов, а следовательно достоинства и недостатки и тех и других.

Противники использования экранопланов используют соответствующую аргументацию:

Проблема оказалась в том, что экраноплан должен действовать в условиях сильного сопротивления противника, а большие размеры корабля, зенитное вооружение и скорость хода, которые оказались на уровне тихоходного самолёта, делают «Лунь» крайне уязвимым.

С другой стороны:

… поскольку наступательный потенциал носителя ракет много выше оборонительного, выживание под ответным ударом крайне сомнительно. Морской бой — воздействие по противнику и оборона от его воздействия — стал нерационален, и его стали избегать. Основным способом применения стал удар — использование оружия без входа в зону противодействия противника.

Кроме того, экраноплан «Лунь» является кораблем по определению и сравнивать его следует в первую очередь с кораблями, а не с самолётами. В сравнении с передовыми боевыми кораблями, производимыми в мире, экраноплан «Лунь» имеет десятикратное превосходство в скорости.

Тактико-технические характеристики[править]

• Размах крыла — 44,00 м
• Длина — 73,80 м
• Высота — 19,20 м
• Площадь крыла— 550,00 м2
• Масса:
  • пустого самолёта — 243000 кг
  • максимальная взлётная — 380000 кг
• Тип двигателей — НК-87
• Тяга — 8 х 13000 кгс
• Максимальная скорость — 500 км/ч
• Практическая дальность — 2000 км
• Высота полёта на экране — 1-5 м
• Мореходность — 5-6 баллов
• Экипаж — 10 чел.
• Вооружение: 6 ПУ ПКР ЗМ-80 Москит

Сравнение с аналогамиправить

	ЭМ типа «Замволт»	ЭМ типа 45	ЭМ типа 956	Малые ракетные корабли проекта 1239	Лунь	КМ	Ту-160	Ту-95	B-52
Внешний вид					100px
Максимальная боевая нагрузка, т	н/д	≈600*	≈1500*	н/д	137	500	45	29,4	22,7
Максимальная скорость, км/ч	55,6	53,7	61,9	101,9	500	500	2 230	882	957
Максимальная дальность, км	н/д	13 000	8 300	1 350	2 000	1 500	13 950	15 000	16 090
Суммарная масса крылатых ракет, кг	н/д	21 600	31 440	31 440	24 900	н/д	26 400	12 000	17 400
Совокупная тяга двигателей, кгс	7 956 000	4 050 000	7 500 000	112 000	104 000	130 000	100 000	48 000	61 680
Экипаж, чел.	148	190(235)	296(358)	68	10	н/д	4	9	5

Данные взяты на основе материалов википедии[неавторитетный источник? 1394 дня], и упомянутых источников. Максимальная боевая нагрузка судов, требуется уточнить данные, сейчас это разность между стандартным и полным водоизмещением. Суммарная масса крылатых ракет рассчитана на основе массы ракет и их количества.

Практическая дальность в таблице, по отношению экранопланам, представлена не очень выгодно, однако, современные истребители, такие как Су-33, ПАК-ФА, F-22, F-35, имеют практическую дальность 1000-1500км у поверхности и 2000-4500км на высоте. Таким образом максимальная дальность экранопланов соизмерима с дальностью полёта истребителей на высоте, а при полете над поверхностью даже больше чем у истребителей. Для истребителей имеется возможность дозаправки в воздухе. О возможности дозаправки больших экранопланов на воде, например с танкера, информации нет. Вероятно, она не проводилась по причине приостановки работ по проектам.

Что было дальше?

Данные свидетельствуют, что экранопланы «Лунь» и «Орленок» планировались к выпуску в количестве сотни экземпляров. Впоследствии была принята государственная программа о создании 24 таких кораблей.

Выпуск аппаратов должен был осуществляться на заводах Феодосии и Нижнего Новгорода. Планы так и не воплотились в реальность. После смерти министра обороны Дмитрия Устинова программа была закрыта. Приемник военного начальника Сергей Соколов предпочел распределить выделенные средства на развитие атомного подводного флота. После этого ВМФ абсолютно не занимается развитием уникального подразделения, в результате чего секретная база в Каспийске (около Махачкалы) постепенно приходит в запустение. Выделяемых средств едва хватает на содержание личного состава.

Экраноплан «Орленок», смета на эксплуатацию и развитие которого составляла огромные по тем временам суммы, остается в забытье. Это связано с плохим финансированием, невозможностью проведения летных испытаний, нехватки ресурсов, топлива и прочих расходных материалов.

Технические характеристики

В движение “Лунь” приводится восьмью авиационными турбореактивными двухконтурными двигателями НК-87, разработанными на базе турбин самолёта Ил-86. Они имеют взлётную тягу по 13000 кгс, и с этими двигателями “Лунь” способен разгоняться до 500 км/ч, а запас его хода при этом – 2000 км. Масса пустой машины составляет 243 т, а максимальная взлётная равняется 380 т. Экипаж состоит из 10 человек.

Основная высота полёта экраноплана – до 10 м, но он также может летать и вне экрана на высоте до 500 м. На практике, по рассказам пилотов, в таком режиме полёта машина становилась неустойчивой и плохо слушалась рулей, поэтому от экрана планировалось отрываться только в экстренных случаях.

Как и все экранопланы, в режиме экрана “Лунь” может летать не только над водой, но и над любой ровной поверхностью – например, надо льдом или над землёй. Но в отличие от десантного “Орлёнка”, у “Луня” отсутствует шасси, есть только гидролыжа, из-за этого он может садиться только на воду. И поэтому для его базирования на суше использовался специальный плавучий док.

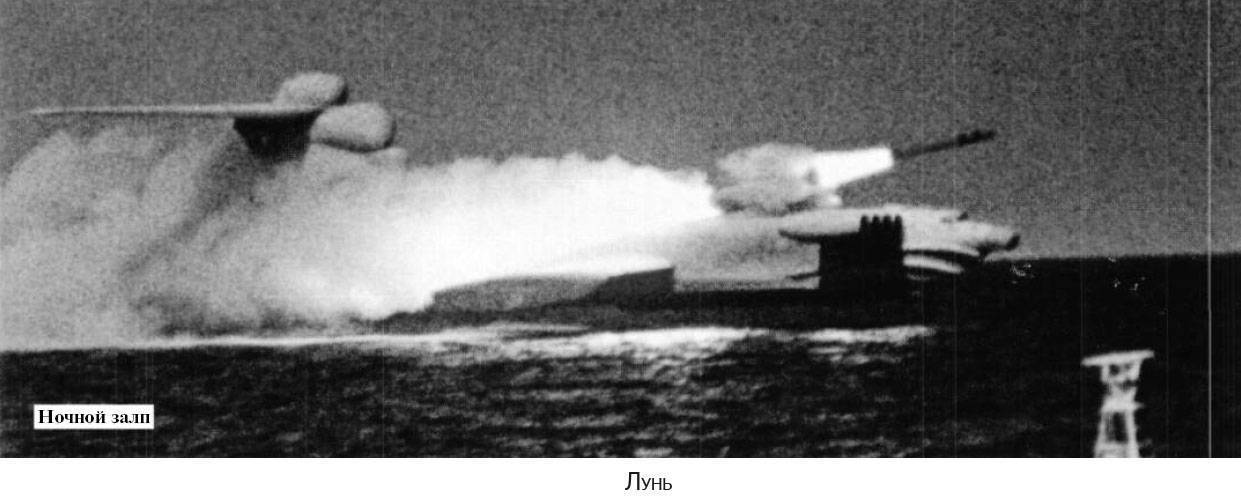

Рассмотрим вооружение экраноплана подробнее. Оно состоит из шести сверхзвуковых маловысотных противокорабельных ракет ЗМ-80 “Москит”. Предназначаются они для поражения надводных кораблей водоизмещением до 20 тыс. тонн. Дальность поражения ракет составляетот 10 до 250 км.

Характеристики ПКР “Москит”:

• Высота полёта ракеты: 7-20 м.
• Высота пуска: 20 м.
• Дальность пуска: до 250 км.
• Максимальная скорость полёта ракеты: М=2,8.
• Темп стрельбы при залповом пуске: 5 сек.

Считалось, что четырёх таких ракет хватит для уничтожения любого корабля потенциального противника, в том числе и авианосца. Также одним из преимуществ “Луня” считается возможность пуска этих ракет на ходу. Помимо ракет, у экраноплана имеется вспомогательное вооружение ¬– две установки со спаренными 23-мм 2-ствольными авиационными пушками ГШ-23, которые расположены в носовой и кормовой части.

Ещё одной важной характеристикой машины является её малозаметность для радаров. Вообще она присуща почти всем экранопланам и заключается в том, что высота их полёта слишком мала, чтобы авиационные РЛС засекли их

Для морских локаторов они также остаются невидимы, так как не касаются при полёте водной поверхности.

По рассказам лётчиков-испытателей, при испытаниях в Каспийском море они летали рядом с местом дислокации ракетного дивизиона по низколетящим целям, и они действительно не могли засечь экраноплан на радарах, хоть и видели его визуально.

Эффект экрана. Экранопланы и экранолеты. Проекты КМ, Лунь, Орленок, ВВА-14.

Экраноплан лунь проект 903 Ростислава Алексеева. Первый в мире экраноплан-ракетоносец.

Первый в мире экраноплан-ракетоносец был спроектирован и построен командой Р. Алексеева в 1987 году. Он получил название экраноплан Лунь проект 903. В том же году начались его испытания. Огромный ракетоносец весом в 243 тонны, который способен поднять в воздух половину своего груза, развивая при этом скорость 500 км в час, и находиться на расстоянии 5 м над уровнем поверхности, сейчас не используется и всеми забыт.

После испытаний в 1987 году была доказана эффективность использования этого экраноплана, на борту которого находилось 6 противокораблевых ракет. Огромный по размерам, но незаметный радарам «Лунь» (проект 903), должен был стать великой разработкой советских инженеров и обеспечить безоговорочное преимущество вооруженных сил СССР. Кроме того, вооружен он был весьма серьезно, ракеты 3М80 или же 80М «Москит» – довольно мощное оружие. К слову, ракеты этого типа – это 150 кг взрывчатки, классификация НАТО «солнечный ожог», поражение цели на расстоянии 120 км со скоростью 2800 километров в час. И то, что на данный момент экраноплан «Лунь» не используется по назначению, еще раз доказывает тот факт, что после распада Советского Союза некоторые гениальные вещи были несправедливо забыты или заброшены.

Очень высокая скорость полета и большая грузоподъемность привели к созданию второго экраноплана типа «Лунь». Однако после распада Советского союза возникли проблемы с финансированием, и было принято решение достроить экраноплан по типу спасательного судна с простым и понятным названием «Спасатель». Предполагалось, что на борту экраноплана, который внешне выглядел как самолет, а внутри был оборудован как корабль, будет располагаться госпиталь, работники которого смогут оказать помощь одновременно 150 людям. В экстренных ситуациях «Спасатель» должен был вместить в себя 500 человек. Но это гениальное устройство, которое можно было бы использовать во множестве спасательных операций, так и не было создано.

Сейчас великий ракетоносец «Лунь» находится в Дагестанской республике и совершенно не эксплуатируется. Некогда перспективный ракетоносец ждет своей смерти в городе Каспийск, что на Каспийском море. По некоторым данным, в скорое время он будет утилизирован.

Единственная о нем память останется в нескольких компьютерных играх и анимационном мультфильме («World in Conflict: Soviet Assault», «James Bond – Blood Stone», мультфильм – «Евангелион 1.0: Ты (не) один»).

Перспективы

Предполагалось, что экраноплан «Орленок», фото которого представлено ниже, будет использоваться в военной сфере. Ведь он превосходил в 5-6 раз корабли по крейсерской скорости и не требовал большого состава членов экипажа. Кроме того, аппарат обладал повышенной скрытностью, его было трудно обнаружить посредством локаторов, поскольку полет происходил на предельно низкой высоте. Это давало возможность наносить противнику значительный урон благодаря внезапным атакам.

К преимуществам экраноплана можно добавить отличную маневренность, значительный радиус действия, высокий показатель грузоподъемности и устойчивость к боевым повреждениям. В принципе, это было идеальное транспортное средство для высадки, поддержки и переброски морского десанта, а также армейских машин и тяжелых грузов.

Есть ли будущее у экранопланов?

В настоящее время боевых экранопланов не осталось. Россия до последнего времени не проявляла интереса к их разработке. Однако ещё в 90-е годы США заинтересовались работами советских КБ в этом направлении и, пользуясь бедственным материальным положением отечественных ИТР и тогдашней «свободой», скупили многие разработки на корню (вместе со многими инженерами). Весьма вероятно, что у экранопланов есть будущее.

Противники экранопланов указывают на отсутствие у них преимуществ как перед самолётами, так и перед кораблями, и в то же время на наличие недостатков тех и других. В самом деле, их скорость передвижения и полезная нагрузка ниже, чем у военно-транспортных самолётов, а радиус действия меньше. Их можно использовать только в идеальных условиях, при почти полном отсутствии волнения, что на море бывает редко. Максимально допустимое волнение для «Орлёнка» составляло 3 балла. Экраноплану некуда уйти от внезапно разыгравшегося шторма. Этого недостатка лишены экранолёты, но они, поднявшись, становятся видимы на радарах. Да и экраноплан легко засечь со спутника.

Особенности аэрогидродинамической компоновки

Первая характеризуется тем, что несущее крыло опирается концами на два поплавка, которые одновременно выполняют роль концевых шайб. Достоинствами этой схемы являются высокое аэродинамическое качество (благодаря отсутствию развитого корпуса и надстроек) и возможность использования объемов самого крыла для размещения грузов, основным недостатком – сложность решения проблемы устойчивости и мореходности (особенно для малых аппаратов).

В самолетной схеме из-за малого удлинения крыла λ сравнительно сильно сказывается влияние корпуса (фюзеляжа) аппарата, снижающее качество. Тем не менее, крылья малого удлинения установлены на большинстве современных экранопланов (исключение представляет модель X. Вейланда), так как с увеличением λ=l/b существенно ухудшаются мореходные и эксплуатационные качества аппарата, например, появляется опасность касания концом крыла гребня волны. При заданной площади крыла необходимое значение К можно обеспечить за счет уменьшения h, что требует, как известно, при заданной высоте полета увеличения хорды крыла, т. е. соответствующего уменьшения λ.

Дальнейшая судьба проекта и ракетоносца

Экраноплан «Лунь» (Каспийск, 2010).Хорошо видны пусковые установки ПКР «Москит», а также кормовая и носовая кабины воздушных стрелков (с орудийных установок УКУ-9К-502-II демонтированы 23-мм пушки ГШ-23).

21 ноября 2011 года появилась информация о том, что российские военные решили отказаться от разработки экранопланов, а оставшиеся экранопланы будут утилизированы в ближайшие месяцы.
Как сообщил высокопоставленный представитель Минобороны:

В гособоронзаказе на 2011—2020 годы финансирование разработок и строительство экранопланов не предусмотрено. Не присутствуют эти корабли и в планах развития ВМФ на ближайшее десятилетие… Даже разговоры об их возрождении не ведутся. Сейчас у флота много других серьёзных задач, уже не таких смелых, как прежде. Предпочитаем больше не строить иллюзий.

Однако сразу после этого в СМИ Нижнего Новгорода появилась новость о неких активистах, желающих сохранить ракетный экраноплан «Лунь» в качестве музейного комплекса. С этой целью они послали письмо в министерство обороны и получили ответ, в котором сообщалось о возможности передачи в том случае, если поступит официальное обращение муниципалитета. В результате этого активисты создали петицию, адресованную администрации города, с просьбой сохранить уникальный ракетоносец. В ответ на это администрация заявила о желании реализации музея из экраноплана «Спасатель» вместо ракетоносца «Лунь», транспортировка которого, по словам администрации, окажется крайне дорогой. Таким образом, на момент начала 2013 года «Лунь» утилизирован ещё не был.
Весной 2013 года администрация укрепилась в решении транспортировать «Спасатель» с завода «Волга» для музейных нужд, в то же время дальнейшая судьба ракетоносца «Лунь» остается неизвестной.

«Экранный эффект»

Используя энергию набегающего потока, экраноплан способен преодолевать расстояния без существенных затрат топлива, оказываясь более экономичным средством передвижения, чем самолёт и вертолёт. Кроме того, полёт на столь малой высоте делает судно практически незаметным для радиолокационной аппаратуры противника.

Российская армия достигла серьёзных успехов в развитии беспилотной авиации. Об этом заявил начальник управления строительства и…

«Экраноплан — это нечто среднее между самолётом и кораблём. Аппарат передвигается намного быстрее любого судна, максимальная скорость которого редко превышает 30 узлов (55 км/ч). При этом он даже визуально менее заметен, чем самый современный самолёт», — отметил в беседе с  RT обозреватель журнала «Арсенал Отечества» Дмитрий Дрозденко.

Как пояснил эксперт, в ВМФ экраноплан может использоваться для нанесения неожиданных ударов по авианосным группировкам или для доставки десанта. Возможности судна позволяют ему скрытно подобраться к противнику и после пуска боеприпасов намного быстрее корабля покинуть огневую позицию и зону поражения.

К недостаткам экранопланов относят ограничения, связанные с волнением на море, и недостаточную манёвренность. Распространённой проблемой экранопланов является продольная неустойчивость. Она выражается в том, что при смене высоты центр приложения подъёмной силы смещается. Нос судна ведёт себя нестабильно и может задеть водную поверхность или, наоборот, слишком резко подняться вверх.

«Экраноплан имеет ограничения по массе вооружения, которое он может взять на борт. Очевидно, что на подобный аппарат невозможно разместить, например, комплекс «Калибр». Однако современная промышленность в состоянии создать для него лёгкое и достаточно мощное оружие», — рассказал Дрозденко.

Явление экранного эффекта

Для начала стоит рассказать, каким образом экранопланы осуществляют свой полёт, и какие трудности с этим связаны. Углубляясь в суть явления, можно подметить, что человечество наблюдало экранный эффект задолго до появления самолётов – его использовали некоторые виды птиц.

Например, чайки, пролетая над водной гладью, осознанно снижались к самой поверхности воды и продолжали полет так. При этом было заметно, что махать крыльями при таком полете чайки начинали гораздо реже. Таким образом, птицы пользуются экранным эффектом для облегчения полёта и экономии сил. Но как же этот эффект им помогает?

Оно основывается на разности давлений над крыльями (самолёта или птицы) и под ними. Говоря простым языком, изменение давления происходит так – при горизонтальном полёте встречный поток воздуха как бы ударяется о поверхность крыла и какая-то его часть уходит вниз, под само крыло.

При полёте на высоте это бы не принесло практически никакого эффекта, но при движении низко над гладкой поверхностью (землёй, водой, льдом) поток воздуха, ушедший вниз, экранирует от поверхности и возвращается назад, как бы толкая крыло снизу, тем самым увеличивая подъёмную силу, чем и пользовались при полёте птицы.

Эффективность экранного эффекта зависит от следующих параметров:

• ширины крыла (чем она больше, тем больший поток будет поддерживать крыло, и тем больше эффект);
• высоты и скорости полёта (чем ниже полёт и меньше скорость, тем эффективнее полёт).

Но в казавшейся простоте использования этого эффекта, который освоили даже птицы, кроются и сложности. Связано это с балансировкой и маневрированием при полёте над экраном – даже при небольшом изменении высоты или скорости движения, меняется и центр давления экранного эффекта, что меняет балансировку летательного аппарата и может создать непредвиденный крен. Из-за этого те же чайки, если собираются изменить направление или нырнуть за рыбой, сначала поднимаются вверх от воды, чтобы экранный эффект не вызывал неудобств при маневрировании.

Из истории экранопланов

В 1939 г. американец Д. Уорнер, занимавшийся экспериментами по снижению сопротивления быстроходных катеров, разработал проект катера, оборудованного системой несущих крыльев (рис. 2). Для облегчения выхода на расчетный режим околоэкранного полета предполагалось оборудовать этот аппарат системой поддува с двумя мощными вентиляторами.

В 40-х годах обширные эксперименты выполнялись в Швеции под руководством И. Троенга. Были построены два экраноплана по схеме «летающее крыло» (рис. 3), т. е. катамараны с несущим крылом.

В послевоенные годы работы по созданию экранопланов развернулись в США. Начиная с 1958 г. известным авиаконструктором У. Бертельсоном были построены и испытаны три аппарата. Это «Аркоптеры» «GEM-1» (рис. 4), «GEM-2», «GEM-З», выполненные примерно по одной и той же схеме, но имеющие разную величину. Двухместный экраноплан – «летающее крыло» (рис. 5) с толкающим воздушным винтом построил Н. Дискинсон. Американская фирма «Локхид» провела испытания трех аппаратов, последний из которых («летающая лодка») показан на рис. 6.

Самоходная пилотируемая модель 1000-тонного трансконтинентального пассажирского экранопла-на «Большой Вейландкрафт» была построена по проекту X. Вейланда (рис. 7). Это – четырехтонный катамаран с двумя несущими крыльями, расположенными одно за другим (типа тандем). Во время первых летных испытаний модель разбилась.

Экраноплан «Аэрофойлбот Х-112», спроектированный А. Липпишем, построен по чисто самолетной схеме и напоминает гидросамолет (рис. 8).

В Японии созданием экранопланов успешно занимается фирма «Кавасаки». Построенный ею аппарат «KAG-З» (рис. 9) представляет собой катамаран с несущим крылом и мощным подвесным мотором. Более подробное его описание приведено в следующей статье.

В нашей стране еще в начале 30-х годов очень интересный проект двухмоторного транспортного экраноплана был разработан авиаконструктором П. И. Гроховским. В 1963 г. студентами ОИИМФ под руководством Ю. А. Будницкого построен выполненный по схеме «летающее крыло» одноместный экраноплан с двумя мотоциклетными двигателями (рис. 10).

История создания

В 1967 году американские военные, изучая снимки, сделанные спутником-шпионом, обнаружили в акватории Каспийского моря огромный летательный аппарат, который они сразу же получил прозвище «Каспийский монстр». В будущем это название закрепилось за всеми советскими аппаратами подобного типа. Что же так удивило американских специалистов на снимках?

Они увидели настоящего гиганта, самолет длиною в сто метров с непропорционально маленькими крыльями – всего лишь сорок метров. При этом «Каспийский монстр» мог развивать скорость до 500 км/ч и передвигался на высоте неконтролируемой ПВО противника. Естественно, что все это сильно озадачило экспертов Пентагона.

В 1967 году в ЦРУ состоялось специальное совещание, на котором обсуждались интригующие спутниковые снимки. На него были приглашены эксперты НАСА и военного ведомства, большинство из которых посчитало удивительный летательный аппарат фокусом или уловкой русских и только несколько инженеров пришли к выводу, что они имеют дело с новым типом летательных аппаратов.

На снимках американцы увидели первое масштабное творение Алексеева – экраноплан с названием «Корабль-Макет» или «КМ». Его полетный вес составлял 544 тонны, а площадь крыла равнялась 662,5 м2. На этой машине советские конструкторы отрабатывали технические решения, которые планировали использовать при постройке серийных экранопланов.

В 1972 году на воду был спущен первый серийный экраноплан «Орленок», вес которого достигал 120 тонн. «Орлята» относились к новому типу летательных аппаратов – экранолётов, во время полета они могли использовать экран или лететь как обычный самолет. «Орленок» был способен перебрасывать десантников на расстояние до 1500 км. Изначально планировали построить 24 экраноплана такого типа, но сделано было всего лишь пять машин.

В ходе реализации проекта конструкторы столкнулись с целым рядом сложных технических задач, связанных с тем, что экранопланы имели особенности как морских судов, так и самолетов. Нужны были легкие материалы, способные противостоять коррозии и выдержать удар о воду на скорости около 500 км/ч. Кроме того, техника пилотирования экранопланов очень сильно отличалась от самолетной.

В 1983 году на опытном заводе «Волга» был заложен первый ракетный экраноплан проекта 903 «Лунь». В 1986 году аппарат его спустили на воду, в том же году начались испытания.

«Лунь» был вооружен шестью противокорабельными крылатыми ракетами «Москит», попадания хотя бы одной из них и сегодня является фатальным практически для любого корабля. Скорость экранопланов проекта 903 составляла 500 км/ч.

В 1990 году «Лунь» приняли в опытную эксплуатацию, а уже через год он был снят с нее и законсервирован. Первоначально планировали построить восемь ракетных экранопланов проекта 903 «Лунь», но реализованы они не были. Причиной этого стала тяжелая экономическая ситуация в стране и признание военной нецелесообразности использования подобных аппаратов.

Единственный экраноплан проекта 903 «Лунь» сегодня находится на консервации в сухом доке на территории завода «Дагдизель» (г. Каспийск). С него демонтирована вся электроника.

После распада СССР и прекращения финансирования второе судно проекта «Лунь» хотели превратить в поисково-спасательное, ему дали название «Спасатель». Он должен был не только проводить спасательные операции на море, но и иметь на своем борту госпиталь на 150 человек. Несмотря на 75% готовность «Спасателя», он так и не был достроен.

Дальнейшая судьба уже построенных экранопланов «Лунь» и всего проекта в целом остается довольно туманной. В 2011 году представители российского Министерства обороны заявили о решении полностью отказаться от разработки и строительства экранопланов. Примерно в то же время в СМИ появилась информация о том, что «Спасатель» и «Лунь» планируют сделать частью музейных экспозиций, но финансирования для транспортировки машин нет.

В 2015 году сразу несколько высокопоставленных чиновников заявили о том, что Россия возобновит строительство ударных экранопланов. Согласно озвученной информации работы должны начаться в Нижнем Новгороде после 2020 года. В том же году было объявлено о завершении эскизного проекта нового морского боевого экраноплана А-050 со взлетной массой 54 тонны.

В августе 2015 года российское военное ведомство поставило перед конструкторами задачу создать к 2020 году машину с грузоподъемностью 240–300 тонн. Однако, учитывая нынешнее не слишком блестящее положение российской экономики и секвестр оборонного бюджета, будущее экранопланов нельзя назвать безоблачным.
