Экраноплан “Лунь” – гроза кораблей и морской спасатель

На страже Арктики

Дискуссии о возрождении в составе ВМФ экраноплана продолжаются последние четыре года. Одним из первых о необходимости восстановить его производство для военных нужд заявил первый заместитель председателя комитета Госдумы по промышленности Владимир Гутенев в августе 2014 года.

В июле 2017-го вице-президент Объединённой судостроительной корпорации (ОСК) по военному кораблестроению Игорь Пономарёв сообщил о готовности отечественной промышленности начать разработку экраноплана для ВМФ.

С 1990-х годов российские предприятия производят только гражданские суда. Одним из прорывных проектов считается экраноплан нового поколения «Чайка» А-050 водоизмещением 54 т и полезной нагрузкой 15 т.

Предполагается, что первая машина будет собрана в 2019—2020 годах. Экраноплан может использоваться в том числе силовыми ведомствами РФ для доставки грузов и перевозки личного состава.

Как полагает Дрозденко, ЦКБ им. Алексеева сохранило научный и технологический потенциал для создания ударного экраноплана. По его словам, нижегородским инженерам под силу удовлетворить требования Минобороны к проекту оснащённого ракетным вооружением «Орлана».

«С учётом современных технологических возможностей рискну предположить, что российский экраноплан по габаритам будет уступать советскому собрату и однозначно превосходить его по боевой мощи. На вооружении «Орлана» могут быть гиперзвуковые ракеты «Циркон». Судно станет грозой американских ВМС и послужит России прежде всего в деле  защиты арктических пространств», — отметил Дрозденко.

Авианесущий Экраноплан “ЛУНЬ -А95”

Конструкция

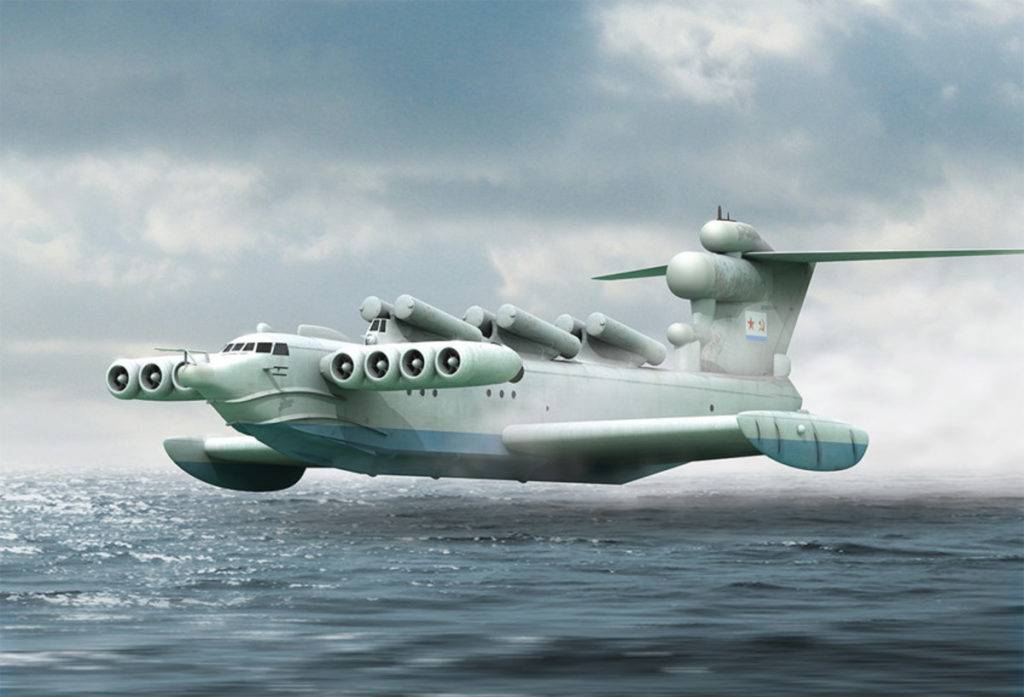

Экраноплан создан по самолётной схеме моноплана с трапецевидным крылом в плане. Конструктивно корабль включает в себя корпус, крыло с концевыми шайбами и Т-образное хвостовое оперение с рулями управления. В носовой части «Луня» расположен горизонтальный пилон, на котором держатся в мотогондолах восемь главных двигателей НК-87. Сверху корпуса под углом к горизонту установлены шесть контейнеров для противокорабельных ракет «Москит».

Оборонительное артиллерийское вооружение проекта 903 составляли носовая (размещалась в стойке носовых ПУ ПКР «Москит») и кормовая артиллерийские установки типа УКУ-9К-502-II со спаренными 23-мм 2-ствольными авиационными пушками ГШ-23. Данные установки являлись унифицированными, и кроме того устанавливались на самолётах Ил-76 и Ту-95МС.

Корпус, имея высоту — 19 метров, длину — 73 метра, делится переборками на десять водонепроницаемых отсеков. В средней части находится центроплан крыла, а под днищем расположено гидролыжное устройство (применяется при посадке). Корпус имеет три палубы, использующиеся для размещения служебного оборудования и расчета ракетного комплекса. Выполнен корпус из прессованных панелей, листовых и профильных материалов из алюминиево-магниевого сплава. Толщина обшивки — от 4 до 12 миллиметров.

Размах крыла 44 метра, а площадь — 550 квадратных метров. Оно выполнено цельнометаллическим и имеет многолонжеронную конструкцию. Крыло водонепроницаемо, кроме хвостовой части и закрылок. В четырёх отсеках крыла размещено топливо. Концевые шайбы имеют обтекаемую форму и представляют собой цельнометаллические сварные конструкции. Закрылки разделены на двенадцать секций и имеют клёпаную конструкцию из листов и профилей.

Стабилизатор цельнометаллический и имеет площадь 227 квадратных метров. Законцовка выполнена из пенопласта, а её наружные и внутренние поверхности облицованы стеклопластиком. Киль цельнометаллический и многолонжеронный, его обшивка является сварной из прессованных панелей. Руль высоты представлен четырьмя секциями с каждого борта. Руль направления состоит из нижней и верхней секции.

Нижняя часть корпуса защищена лакокрасочными покрытиями в сочетании с протекторной защитой от коррозии.

Достоинства и недостатки проекта

Не слишком корректно говорить о достоинствах или недостатках экранопланов проекта «Лунь», потому что ему присущи все особенности аппаратов подобного типа. Военных всегда смущала низкая защищенность экранопланов, которая делала его весьма уязвимым для огня противника. Скорость его хода сопоставима со скоростью тихоходного самолета, а отсутствие зенитного вооружения делало экранопланы легкой добычей авиации противника.

  1. К несомненным достоинствам экранопланов следует отнести превосходное сочетание скорости и грузоподъемности. Они могут перемещаться со скоростью самолета (до 600 км/ч), при этом их грузоподъемность сравнима с небольшим кораблем.
  2. Экранопланы очень живучи, в случае аварии они могут просто совершить посадку на воду даже при сравнительно большом волнении.
  3. Подобные аппараты способны летать не только над водной гладью, им подходит любая ровная поверхность: пустыня, тундра, лед.
  4. Экранопланы очень экономичны: во время полета на экране они тратят на 30% меньше топлива, чем традиционные самолеты.
  5. Этим аппаратам не нужен аэродром, достаточно небольшой акватории или ровного участка суши.
  6. Еще одним преимуществом экраноплана является его малозаметность для радаров в результате полета на высоте нескольких метров.

Однако у этого типа летательных аппаратов есть и серьезные недостатки, которые значительно осложняют их эксплуатацию.

  1. Главным из них является то, что экранопланы не могут летать над неровной поверхностью, в этом случае невозможно создание экрана. Но, правда, подобного недостатка лишены экранолёты (типа «Орленок»), которые могут летать по-самолетному.
  2. Экранопланы имеют очень низкую маневренность, у них большой радиус разворота.
  3. Несмотря на большую по сравнению с самолетами экономичность, для взлета экраноплан должен обладать весьма высокой тяговооруженностью, что требует установки на него взлетных двигателей, которые не работают во время полета.
  4. Управление экранопланом требует особых навыков и сильно отличается от пилотирования самолета.

Тактико-технические характеристики

  • Размах крыла — 44,00 м;
  • Длина — 73,80 м;
  • Высота — 19,20 м;
  • Площадь крыла — 550,00 м2;
  • Масса:
    • пустого самолёта — 243 000 кг,
    • максимальная взлётная — 380 000 кг;
  • Тип двигателей — НК-87;
  • Тяга — 8 × 13 000 кгс;
  • Максимальная скорость — 500 км/ч;
  • Практическая дальность — 2000 км;
  • Высота полёта на экране — 1…5 м;
  • Мореходность — 5…6 баллов;
  • Экипаж — 10 чел.;
  • Вооружение:
    • 3 × 2 — ПУ ПКР 3М-80 «Москит»,
    • 2 × 4 — 23-мм АУ УКУ-9К-502-II.

Сравнение с аналогами

ЭМ типа «Замволт»

ЭМ типа 45

ЭМ типа 956

«Лунь»

КМ

Ту-160

Ту-95

B-52

Внешний вид
Максимальная боевая нагрузка, тн/д~600~15001373044529,422,7
Максимальная скорость, км/ч55,653,761,95005002230882957
Максимальная дальность, кмн/д13 00083002000150013 95015 00016 090
Суммарная масса крылатых ракет, кгн/д21 60031 44024 900н/д26 40012 00017 400
Совокупная тяга двигателей, кгс7 956 0004 050 0007 500 000104 000130 000100 00048 00061 680
Экипаж, чел.148190 (235)296 (358)10н/д495
  1. ↑ Максимальная боевая нагрузка судов требует уточнения. Сейчас это разность между стандартным и полным водоизмещением.
  2. Практическая дальность в таблице, по отношению экранопланам, представлена не очень выгодно, однако современные истребители, такие как Су-33, Су-57, F-22, F-35, имеют практическую дальность 1000—1500 км у поверхности и 2000—4500 км на высоте. Таким образом максимальная дальность экранопланов соизмерима с дальностью полёта истребителей на высоте, а при полёте над поверхностью даже больше чем у истребителей. Для истребителей имеется возможность дозаправки в воздухе. Информация о возможности дозаправки больших экранопланов на воде, например с танкера, в открытых источниках отсутствует. Вероятно такие опыты по дозаправке никогда не проводилась по причине приостановки работ по проектам.
  3. Суммарная масса крылатых ракет рассчитана на основе массы ракет и их количества.

Сторонники и противники

Среди восторженных отзывов находились и противники подобных конструкций самолетов. Они указывали на серьезные недостатки подобных моделей в сравнении с их прототипами: транспортными самолетами и кораблями.

Мнение эксперта
Исаак Якович Зельдер
Советский астрофизик, физохимик, доктор физико-математических наук, Академик АН СССР, конструктор, инженер. Герой Социалистического труда СССР.

Среди недочетов указывалось на их относительно низкую скорость, малую полезную нагрузку при небольшом радиусе действия.

Для безопасной эксплуатации таким самолетам необходимы практически идеальные условия (не более 3 баллов), что на море бывает крайне редко; к тому же на высоте более 14 метров экраноплан теряет способность к передвижению. Возможно, что все перечисленное заставило бы задуматься в дальнейшей целесообразности работы с такими устройствами еще до окончательного отказа от них.

Примечательно, что в 90-е гг. американские авиаконструкторы заинтересовались разработками советских конструкторов и некоторые из них были приобретены. Вполне вероятно, что у экранопланов появится перспектива послужить человечеству.

Достоинства и недостатки

Изделию присущи черты судов и летательных аппаратов, а следовательно достоинства и недостатки и тех и других.

Противники использования экранопланов используют соответствующую аргументацию:

Проблема оказалась в том, что экраноплан должен действовать в условиях сильного сопротивления противника, а большие размеры корабля, зенитное вооружение и скорость хода, которые оказались на уровне тихоходного самолёта, делают «Лунь» крайне уязвимым.

С другой стороны:

… поскольку наступательный потенциал носителя ракет много выше оборонительного, выживание под ответным ударом крайне сомнительно. Морской бой — воздействие по противнику и оборона от его воздействия — стал нерационален, и его стали избегать. Основным способом применения стал удар — использование оружия без входа в зону противодействия противника.

Кроме того, экраноплан «Лунь» является кораблем по определению и сравнивать его следует в первую очередь с кораблями, а не с самолётами. В сравнении с передовыми боевыми кораблями, производимыми в мире, экраноплан «Лунь» имеет десятикратное превосходство в скорости.

Размеры гиганта

Самолетов таких размеров до этого просто не существовало; кроме того он был самым тяжелым из всех созданных к этому времени. Длина самолета достигала 92 (!) метра, размах крыльев составлял 37, 6 метров и при максимальной нагрузке мог иметь вес 544 тонны. Такой монстр мог развивать скорость над поверхностью воды до 500 км/ч. До конца 80-х гг. прошлого века он оставался уникальным и непревзойденным по этим параметрам. И только созданный сверхмощный АН-225 превзошел эти показатели.

Конструктивно КМ был очень похож на водные суда на воздушной подушке, которые словно парили над поверхностью воды. Экраноплан новой конструкции передвигался по похожей технологии, только здесь использовалось уплотнение воздуха под крылом очень низко летящего самолета.

Мнение эксперта
Александр Николаевич Румянцев
Изобретатель, владелец многих патентов, кандидат технических наук, профессор Санкт-Петербургского технического университета.

Необходимые условия для подобного эффекта – минимальная высота полета и максимально ровная поверхность (в идеале только водная гладь могла им соответствовать).

Советские авиаконструкторы пошли еще дальше и спроектировали своеобразный «гибрид» такого аппарата с обычным самолетом; он получил название экранолет. Такая конструкция могла передвигаться как в экранопланом, так и в самолетном режиме, используя тягу работающих двигателей. Подобная модель самолета могла найти широкое применение как в народном хозяйстве, так и в военном деле.

Испытания самолета-гиганта прошли успешно и перед разработчиками была поставлена задача создания боевой версии КМ: сначала десантный вариант самолета, а позднее – экраноплан, способный нести ракетное оборудование. Новое изобретение получило название «Орленок»; в 70-х гг. он успешно был испытан и принят на вооружение ВМФ СССР в 1979 году. Самолет новейшей разработки был единственной в мире боевой летающей конструкцией такого типа: на его борту одновременно могли находиться 200 морских пехотинцев или две самоходные гусеничные установки. При этом этот монстр мог развивать скорость до 400 км/ч и мог преодолеть расстояние до 1 500 км. Для нужд армии было выпущено пять машин; в дальнейшем планировалось выпускать еще.

Новый экраноплан обладал непревзойденными характеристиками :из-за низкой высоты полета его не могли заметить радары, высокая скорость полета делала его практически неуязвимым (она в 10 раз превышала скорость любого боевого катера). Он мог стать грозным оружием для военного флота противника.

Несмотря на уникальность новой разработки авиаконструкторов, его серийное производство так и не было налажено. В 1983 году начались работы над созданием ракетоносного экраноплана «Лунь» на базе Горьковского авиазавода; в 1989 году единственный самолет такой модели, оснащенный шестью противокорабельными ракетами класса «Москит», был принят на вооружение Каспийской флотилии. К сожалению, больше самолеты подобного класса не выпускались.

Этому способствовало несколько причин. Смерть главного конструктора Р. Алексеева в 1980 году внесла разлад в ход разработок; в 1984 году умер министр обороны Д. Устинов, активно помогавший продвижению новейших технологий;  после прихода к власти М. Горбачева правительственные программы были приостановлены и больше не возобновлялись.

Идеально для рейдов «коммандос»

Экраноплан использует для полёта эффект, сходный с «воздушной подушкой», только последняя создаётся не двигателями, а уплотнением воздушного потока под крылом низко летящего аппарата. Такой полёт требует двух главных условий: предельно низкой высоты и очень ровной экранирующей поверхности субстрата (например, водной глади). Эти жёсткие ограничения являются как слабостью, так и силой летательных аппаратов этого типа.

Есть и гибрид такого аппарата с самолётом – экранолёт. Его суть в том, что он может двигаться в двух режимах – как самолётном, так и экранопланном. Для перехода в самолётный режим включается максимальная тяга двигателей. При экранопланном режиме аппарат летит со сниженным расходом топлива низко над экранирующей поверхностью.

После первых успешных испытаний «монстра» Советское правительство поручило КБ Алексеева создать десантный экранолёт, а позже – боевой ракетоносный экраноплан.

Технические характеристики

В движение “Лунь” приводится восьмью авиационными турбореактивными двухконтурными двигателями НК-87, разработанными на базе турбин самолёта Ил-86. Они имеют взлётную тягу по 13000 кгс, и с этими двигателями “Лунь” способен разгоняться до 500 км/ч, а запас его хода при этом – 2000 км. Масса пустой машины составляет 243 т, а максимальная взлётная равняется 380 т. Экипаж состоит из 10 человек.

Основная высота полёта экраноплана – до 10 м, но он также может летать и вне экрана на высоте до 500 м. На практике, по рассказам пилотов, в таком режиме полёта машина становилась неустойчивой и плохо слушалась рулей, поэтому от экрана планировалось отрываться только в экстренных случаях.

Как и все экранопланы, в режиме экрана “Лунь” может летать не только над водой, но и над любой ровной поверхностью – например, надо льдом или над землёй. Но в отличие от десантного “Орлёнка”, у “Луня” отсутствует шасси, есть только гидролыжа, из-за этого он может садиться только на воду. И поэтому для его базирования на суше использовался специальный плавучий док.

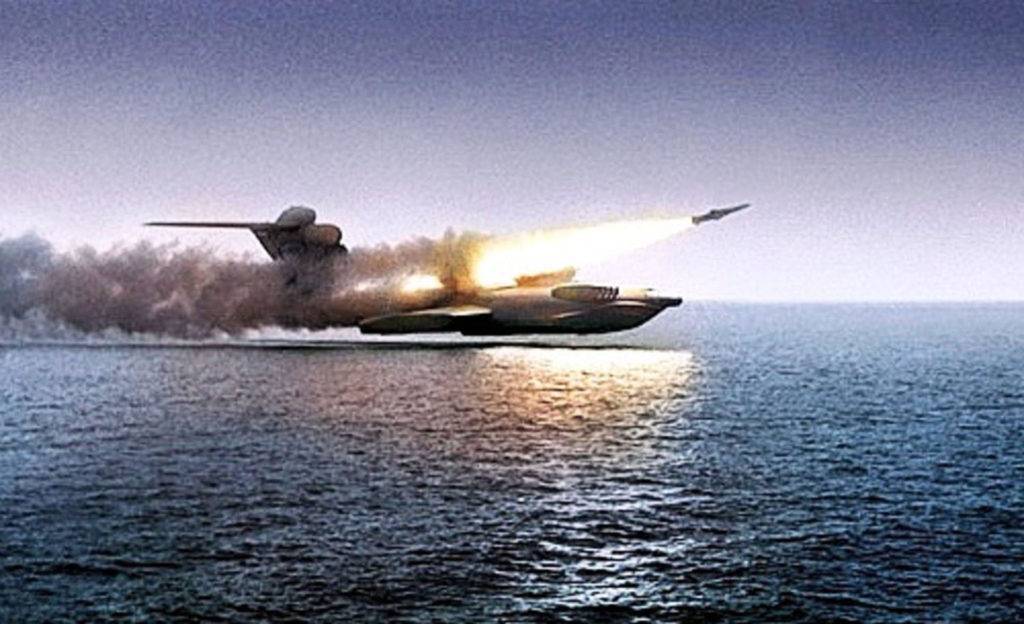

Рассмотрим вооружение экраноплана подробнее. Оно состоит из шести сверхзвуковых маловысотных противокорабельных ракет ЗМ-80 “Москит”. Предназначаются они для поражения надводных кораблей водоизмещением до 20 тыс. тонн. Дальность поражения ракет составляетот 10 до 250 км.

Характеристики ПКР “Москит”:

  • Высота полёта ракеты: 7-20 м.
  • Высота пуска: 20 м.
  • Дальность пуска: до 250 км.
  • Максимальная скорость полёта ракеты: М=2,8.
  • Темп стрельбы при залповом пуске: 5 сек.

Считалось, что четырёх таких ракет хватит для уничтожения любого корабля потенциального противника, в том числе и авианосца. Также одним из преимуществ “Луня” считается возможность пуска этих ракет на ходу. Помимо ракет, у экраноплана имеется вспомогательное вооружение ¬– две установки со спаренными 23-мм 2-ствольными авиационными пушками ГШ-23, которые расположены в носовой и кормовой части.

Ещё одной важной характеристикой машины является её малозаметность для радаров. Вообще она присуща почти всем экранопланам и заключается в том, что высота их полёта слишком мала, чтобы авиационные РЛС засекли их

Для морских локаторов они также остаются невидимы, так как не касаются при полёте водной поверхности.

По рассказам лётчиков-испытателей, при испытаниях в Каспийском море они летали рядом с местом дислокации ракетного дивизиона по низколетящим целям, и они действительно не могли засечь экраноплан на радарах, хоть и видели его визуально.

Дальнейшая судьба проекта и ракетоносца

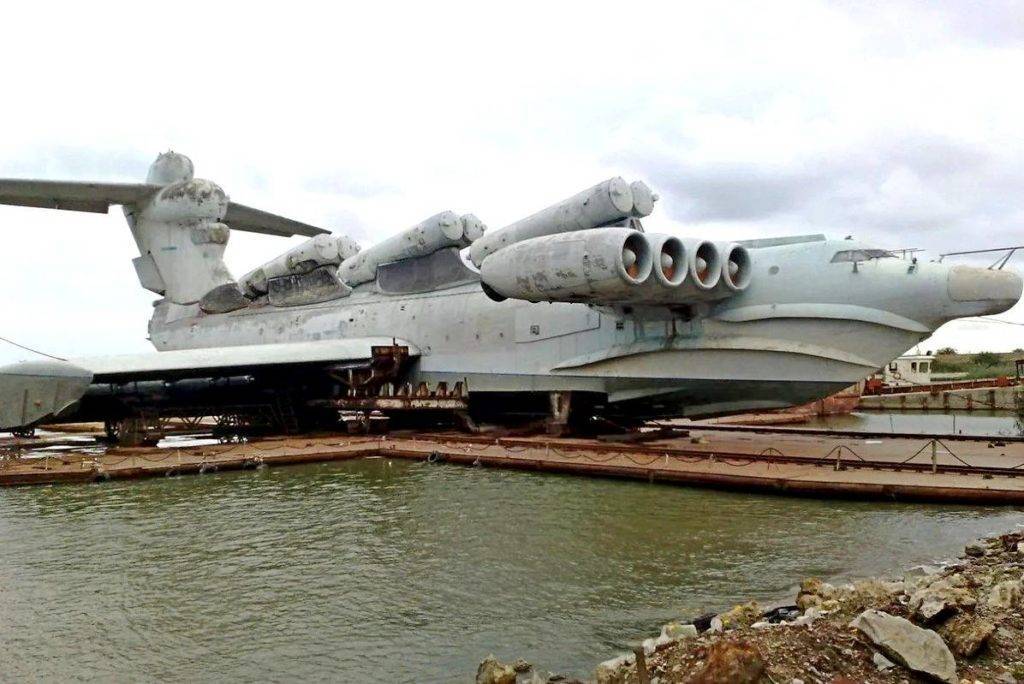

Экраноплан «Лунь» (Каспийск, 2010).Хорошо видны пусковые установки ПКР «Москит», а также кормовая и носовая кабины воздушных стрелков (с орудийных установок УКУ-9К-502-II демонтированы 23-мм пушки ГШ-23).

21 ноября 2011 года появилась информация о том, что российские военные решили отказаться от разработки экранопланов, а оставшиеся экранопланы будут утилизированы в ближайшие месяцы.
Как сообщил высокопоставленный представитель Минобороны:

В гособоронзаказе на 2011—2020 годы финансирование разработок и строительство экранопланов не предусмотрено. Не присутствуют эти корабли и в планах развития ВМФ на ближайшее десятилетие… Даже разговоры об их возрождении не ведутся. Сейчас у флота много других серьёзных задач, уже не таких смелых, как прежде. Предпочитаем больше не строить иллюзий.

Однако сразу после этого в СМИ Нижнего Новгорода появилась новость о неких активистах, желающих сохранить ракетный экраноплан «Лунь» в качестве музейного комплекса. С этой целью они послали письмо в министерство обороны и получили ответ, в котором сообщалось о возможности передачи в том случае, если поступит официальное обращение муниципалитета. В результате этого активисты создали петицию, адресованную администрации города, с просьбой сохранить уникальный ракетоносец. В ответ на это администрация заявила о желании реализации музея из экраноплана «Спасатель» вместо ракетоносца «Лунь», транспортировка которого, по словам администрации, окажется крайне дорогой. Таким образом, на момент начала 2013 года «Лунь» утилизирован ещё не был.
Весной 2013 года администрация укрепилась в решении транспортировать «Спасатель» с завода «Волга» для музейных нужд, в то же время дальнейшая судьба ракетоносца «Лунь» остается неизвестной.

Комментарии к материалу

Александр Михалыч написал:
Не заменимая техника,тормозят власть при-держащие (Намеренно,нет?),я случайно,лет 10-15 увидел какое-то видео о нём,был потрясён…!!! Для России не заменим, а для военных………, быстр, экономичен, а главное практически не заметен для средств слежения(даже сейчас),а если оСТЕЛьСить его?, тема…!!!
01.04.2012 (20:17)

Иван Альмерин написал:
По моему, для передвижения в Сибири и Дальнем востоке надо строить дороги, и высококачественные. А не создавать специально для этого технику. Недаром говорят: “что только русские не придумают, лишь бы дороги не делать”. Экранопланы очень важны с военной точки зрения и океанских перевозок. С военной – очень большой аппарат, который в принципе очень сложно засечь радарами как самолет, и невозможно …
01.04.2012 (20:17)

Владимир Калуцкий написал:
Что Вы все заладили дороги – экранопланы. Это два разных видов транспорта. Развивать нужно и то и другое в зависимосте от того что выгодно. Добыча полезных ископаемых уходит все дальше от крупных населенных пунктов, куда работники ездиют вахтовым методом. Смысл стоить хорошую дорогу в 500 км для тогоже рудника золота. Закончится рудник и не поедит туда никто и деньги на строительство дороги выбрашены …
10.04.2012 (20:51)

Василий Крокин написал:
Что значит “все дальше”? Как было изначально чорт знает где, так и сейчас остается. Вертолетами возят.
10.04.2012 (20:52)

тпкыра траворп написал:
Это наша НАЦИОНАЛЬНАЯ проблема с отработанным НАЦИОНАЛЬНЫМ решением. Значит, те, кто не заинтересован в освоении Сибири и Дальнего востока и тормозят развитие этой темы и страны потому, что этим узколобым чинушкам нужны аналоги из других стран, но таких стран как Россия больше просто нет. А учитывая “неподкупность” наших чинушек и внимательность пендосов у этой темы печальное будущее, как …
10.04.2012 (20:53)

Раклинский Виктор написал:
Надо дофига экранопланов! Кому?!!! Может у нас в Сибири и на Дальнем востоке в соответствии с потребностями парк самолётов обновляется? Закупаются новенькие в замен выходивших своё средне и ближнемагистральных? Нет! Они что не нужны самолёты? А почему экранопланы тогда нужны? В теории заинтересованное юрлицо и оплачивает. Но у нас теория не работает. Так что сначала государство – дай на разработку …
10.04.2012 (20:54)

Васильев Юрий Павлович написал:
Все экранопланы СССР базировались в г. Каспийск (Каспийское море. Дагестан). Была создана 11-я авиагруппа экранопланов с подчинением ВВС Черноморского флота. В составе оперативного отдела штаба ВВС ЧФ была должность старшего офицера – направленца по экранопланам. Занимал эту должность подполковник Виталий Осин. В свое время Виталий был командиром корабля одного из таких Каспийских монстров. Уже в то время командование ВВС ЧФ и ЧФ планировали участие экранопланов в боевых действиях на юго-западном направлении в акватории Черного и Азовского морей, а возможно и далее. Оценки расчетных результатов впечатляли.
01.01.2019 (15:53)

Дальнейшая судьба

Перемены конца 80-х годов негативно сказались на программе развития подобного транспорта в СССР. Работы по строящимся машинам прекратились, а уже использующиеся вывели из эксплуатации. Но в 1989 году появилась перспектива постройки экраноплана для гражданских целей – строящийся второй “Лунь” решили переделать в поисково-спасательное судно для терпящих бедствие кораблей.

В связи с этим с экраноплана демонтировали ракетные установки, что увеличило его грузоподъемность и максимальную скорость, а освободившиеся от оборудования отсеки должны были служить для размещения до 500 спасённых моряков. Этот экраноплан получил название “Спасатель”.

Но окончательный развал страны поставил крест и на этом проекте. Новому правительству было не до перспективных военных проектов, да и практическая нужда в “Спасателе” отпала – большая часть флота была распродана или выведена из эксплуатации, и для ВМФ в спасательном судне особой нужды больше не было.

Таким образом, почти достроенный “Спасатель” уже много лет стоит забытым на Нижегородском заводе, а боевой “Лунь” ржавеет в доке в городе Каспийске. Несколько раз ставился вопрос и об утилизации экранопланов, и о создании из них музейных экспонатов, но о решении этих вопросов пока ничего не известно.

Примечания

  1. ↑ , с. 28.
  2. ↑ .
  3. «Лунь» — это шифр проекта 903, а не название единственного созданного ракетного экраноплана. Однако для удобства и краткости в статье ракетный корабль-экраноплан будет называться как «Лунь».
  4. В журнале «Наука и техника» и в книгах «Крылатые суда отечества» и «Гидросамолеты и электропланы России» годом начала испытаний является 1985. В статье журнала «Техника и вооружение» 16 июля 1986 года обозначено первым спуском на воду.
  5. Горшков С. Г. Морская мощь государства. — М.: Воениздат, 1972.
  6. .
  7. . ТАСС. Дата обращения 9 августа 2019.
  8. . www.derbent.ru. Дата обращения 6 апреля 2020.
  9. Ильин В. Е., Левин М. А. Бомбардировщики. — М.: Виктория, АСТ, 1996. — Т. 1. — С. 68. — 272 с. — ISBN 5-89327-004-5.
