Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня

Модификации БА-20

На базе легкого броневика создали несколько разновидностей:

  • ЖД — вариант для передвижения по железнодорожным путям. В комплектацию входило четыре металлических колеса для передвижения по железной дороге. Экипаж мог самостоятельно с помощью домкратов менять колёса в случае необходимости. Инженеры собрали 61 экземпляр этой модификации;
  • М — улучшение стандартного варианта. В основу транспорта легло шасси ГАЗ-МС. Оно отличалось наличием усиленной балки в конструкции переднего моста, улучшенных рессор и дополнительного топливного бака на 30 литров. Основные изменения — башня новой конструкции и усиленное бронирование. С конвейера сошло 1 230 машин;
  • ЖД М — железнодорожный вариант на базе улучшенной модификации. Конструкторы собрали 74 или 76 экземпляров (есть различные документы с разной информацией о количестве выпущенных авто).

Автомобиль БА-20 использовался не только советской армией. Руководство Союза поставило 30 штук Монгольской Народной Республике. Также несколько десятков машин использовались Румынией, Третьим Рейхом и Финляндией. Этим странам техника досталась в качестве трофеев после боевых действий.

История создания

С 1933 года в Ленинграде освоили выпуск лёгкого бронеавтомобиля ФАИ («Форд-А Ижорский»). Однако уже в 1935 году опыт эксплуатации ФАИ в войсках показал, что по проходимости броневик уступает даже легковым машинам. Кроме того, утяжеление конструкции приводило к повышенному износу ходовой части. И сделать с этим было ничего нельзя – «Форд-А» (под маркой ГАЗ-А) на тот момент был единственным серийным легковым автомобилем в СССР.

Но уже в следующем году Горьковский автозавод освоил новую машину – М-1. «Эмка» имела более мощный 4-цилиндровый двигатель, усиленную раму, и, в целом, лучше подходила для использования в качестве основы бронеавтомобиля.

Серийный выпуск бронеавтомобиля начали в 1936 году на Выксунском заводе. При этом параллельно с БА-20 организовали производство ФАИ-М – старые бронекорпуса переставляли на шасси ГАЗ М-1.

История создания

С 1933 года в Ленинграде освоили выпуск лёгкого бронеавтомобиля ФАИ («Форд-А Ижорский»). Однако уже в 1935 году опыт эксплуатации ФАИ в войсках показал, что по проходимости броневик уступает даже легковым машинам. Кроме того, утяжеление конструкции приводило к повышенному износу ходовой части. И сделать с этим было ничего нельзя – «Форд-А» (под маркой ГАЗ-А) на тот момент был единственным серийным легковым автомобилем в СССР.

Но уже в следующем году Горьковский автозавод освоил новую машину – М-1. «Эмка» имела более мощный 4-цилиндровый двигатель, усиленную раму, и, в целом, лучше подходила для использования в качестве основы бронеавтомобиля.

Серийный выпуск бронеавтомобиля начали в 1936 году на Выксунском заводе. При этом параллельно с БА-20 организовали производство ФАИ-М – старые бронекорпуса переставляли на шасси ГАЗ М-1.

Тактико-технические характеристики БА-20

Экипаж, чел.: 2-3 Годы производства: 1936—1942 Годы эксплуатации: 1936—1957 Количество выпущенных, шт.: 2108

Вес БА-20

— 2,52 тонн

Размеры БА-20

— Длина корпуса, мм: 4310 — Ширина корпуса, мм: 1750 — Высота, мм: 2130 — База, мм: 2845 — Колея, мм: 1440 — Клиренс, мм: 240

Броня БА-20

— Тип брони: стальная катаная — Лоб корпуса, мм/град.: 9 — Борт корпуса, мм/град.: 6 — Корма корпуса, мм/град.: 6 — Днище, мм: 4 — Крыша корпуса, мм: 4 — Лоб башни, мм/град.: 9 — Борт башни, мм/град.: 9 — Корма башни, мм/град.: 9 — Крыша башни, мм: 4

Вооружение БА-20

— Пулемёты: 1 × 7,62-мм ДТ — Другое вооружение: радиостанция 71-ТК-1

Двигатель БА-20

— Тип двигателя: ГАЗ-М

Скорость БА-20

— Скорость по шоссе, км/ч: 90 — Скорость по пересечённой местности, км/ч: 36 — Запас хода по шоссе, км: 350 (БА-20); 450 (БА-20М) — Запас хода по пересечённой местности, км: 270; 335 (БА-20М) — Удельная мощность, л. с./т: 19,8

— Колёсная формула: 4 × 2 — Тип подвески: на листовых рессорах — Преодолеваемый подъём, град.: до 15 — Преодолеваемая стенка, м: 0,24 — Преодолеваемый ров, м: 0,35 — Преодолеваемый брод, м: 0,5

Эксплуатация

Уже в ходе испытаний БА-20 продемонстрировал свои преимущества перед ФАИ. Несмотря на большую массу, новый броневик уверенно шёл по просёлку, а по шоссе мог развить свыше 90 км/ч. В то же время комиссия отмечала, что наблюдать за дорогой при скорости свыше 20 км/ч уже невозможно. Для того, чтобы бронемашина смогла самостоятельно решать тактические задачи, вооружение предлагали усилить — установкой второго пулемёта в башне и третьего – в лобовом листе корпуса.

В Испанию бронеавтомобили БА-20 попасть не успели (некоторые источники утверждают обратное – возможно, имеет место путаница с ФАИ), но РККА с успехом применило их в боях с японцами на Халхин-Голе. Лёгкие броневики, вооружённые пулемётами, применялись в основном для разведывательных и связных задач. Безвозвратно было потеряно 14 бронемашин, 27 нуждалось в том или ином ремонте. Практика показала, что для полноценного боя БА-20 уже слабы, а их броня защищает только от пуль нормального калибра.

Вследствие этого их потери были невелики. Гораздо тяжелее пришлось бронеавтомобилям во время советско-финской войны. В условиях холодной зимы и бездорожья БА-20 показывали низкую проходимость и легко застревали. Шины колёс при этом легко разрушались даже от взрывов гранат, и броневики вообще лишались подвижности. Потеряно было 33 бронеавтомобиля.

К началу Великой Отечественной Войны бронеавтомобиль на шасси «эмки» продолжал производиться, а в частях находилось более 1000 машин. На эти слабо вооружённые броневики легла вся тяжесть первых месяцев отражения блицкрига. Например, в 13-й танковой дивизии 8 июля числилось 10 БА-20. Через месяц 6 броневиков было уничтожено, а 3 – брошено.

Бронемашины активно использовались в боях под Ленинградом – там продолжала действовать их «родина» — Ижорский прекратили в 1942 году. Однако на Ленинградском фронте эти машины можно было встретить ещё в 1944 году. Сохранились БА-20 и на Дальнем Востоке – там им снова пришлось повоевать с японцами в 1945 году.

Трофейные броневики активно использовались противником – так, в вермахте им присвоили индекс BA-202 (r) и использовали в полицейских частях в тылу. Что касается Финляндии, то там трофейные бронемашины стояли в строю ещё в 50-е годы.

Фото БА-64

Отреставрированный бронеавтомобиль БА-64

Похожее

БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня

БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня

БМП-2 ТТХ, Видео, Фото, Скорость, Броня

БТР-80 ТТХ, Видео, Фото, Скорость, Броня

БМП-1 ТТХ, Видео, Фото, Скорость, Броня

БМПТ “Терминатор” ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня

БМД-1 Двигатель. Вес. Размеры. Вооружение

БМП-3 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото

БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня

БТР-82А ТТХ, Видео, Фото, Скорость, Броня

БМД-4М “Бахча-У” ТТХ, Видео, Фото, Скорость, Броня

БТР-40 ТТХ, Видео, Фото, Скорость, Броня

БТР-60 ТТХ, Видео, Фото, Скорость, Броня

БМД-2 Двигатель. Вес. Размеры. Вооружение

БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня

Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня

БТР-152 ТТХ, Видео, Фото, Скорость, Броня

БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня

БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото

БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото

КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня

БТР-50 ТТХ. Видео. Фото. Скорость. Броня

Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня

ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты

Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры

Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость

БРДМ-3 – бронированная разведывательно-дозорная машина

Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня

БМД-3 ТТХ, Видео, Фото, Скорость, Броня

15Ц56М «Тайфун-М» противодиверсионная машина

БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня

БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня

БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня

Р-149БМР «Кушетка-Б» – командно-штабная машина

Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня

Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня

Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня

БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня

Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня

БМО-Т – тяжелая машина огнеметчиков

Тягач ВТ-55А ТТХ, Фото, Скорость, Броня

УРАЛ-532362 “Лавина-Ураган” – водометный спецавтомобиль

Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня

РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ

БРЭМ-К – бронированная ремонтно-эвакуационная машина

БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина

Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость

БММ-Д «Травматизм» бронированная медицинская машина ВДВ

БММ-80 «Симфония» бронированная медицинская машина

СПМ – специальная гусеничная пожарная машина

УР-07М «Пересортировка» установка разминирования

АЗМ – аэротранспортабельная землеройная машина

БТР Намер ТТХ, Видео, Фото, Скорость, Броня

КДХР-1Н «Даль» – комплекс дистанционной химической разведки

БРЭМ-80У – ремонтно-эвакуационная машина

РМ-Г «Десна» – ремонтная гусеничная машина

“Мгебров-Рено” – бронеавтомобиль царской армии

Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня

Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня

You have no rights to post comments

ГАЗ-А (1932–1936 гг.)

Простая и неприхотливая легковушка ГАЗ-А с открытым пятиместным кузовом, идентичная амери­канскому прототипу Ford-A и унифицированная с грузовиком ГАЗ-АА, с первых же дней произ­вод­ства в больших объемах поступала во все подразделения вооруженных сил СССР.

Военные исполнения автомобиля ГАЗ-А

В первой половине 1930-х простота, практичность, надежность и хорошая для тех времен проходи­мость сделали ГАЗ-А основным легковым автомобилем Красной армии. Он служил разъездной машиной офицеров среднего командирского звена, использовался для штабных целей, связи и доставки срочных депеш. В РККА его оснащали глухим тентом с целлулоидными боковыми окнами, а на некоторых обычные двери заменяли брезентовыми фартуками.

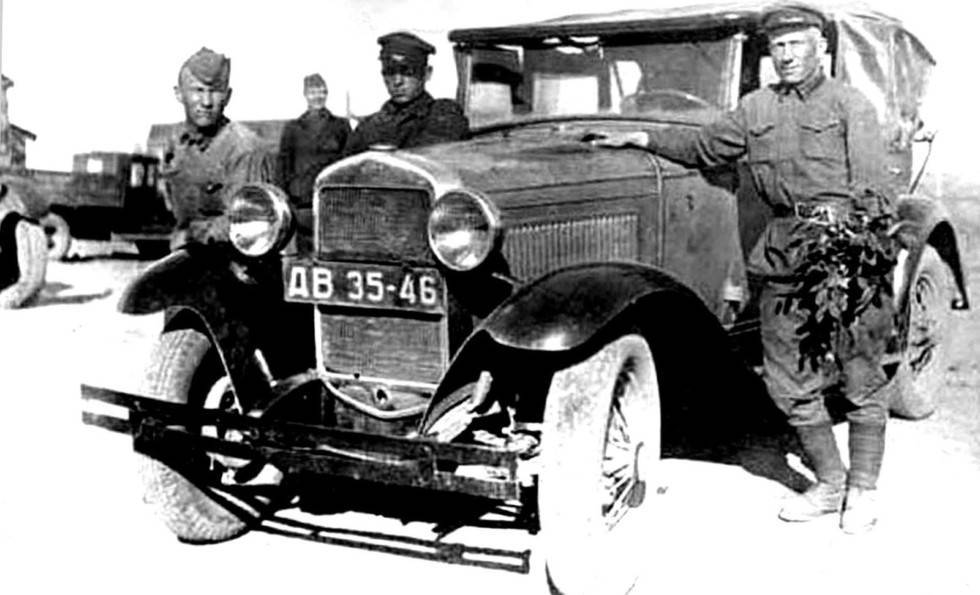

Серийный открытый легковой автомобиль ГАЗ-А в Красной армии

На машинах ГАЗ-А впервые появились компактные армейские радиостанции серии 5АК со стойками для подъема и натяжения антенны. В 1939-м автомобили проходили испытания на специальной подвеске под фюзеляжем тяжелых бомбардировщиков для транспортировки по воздуху и посадоч­ного десантирования.

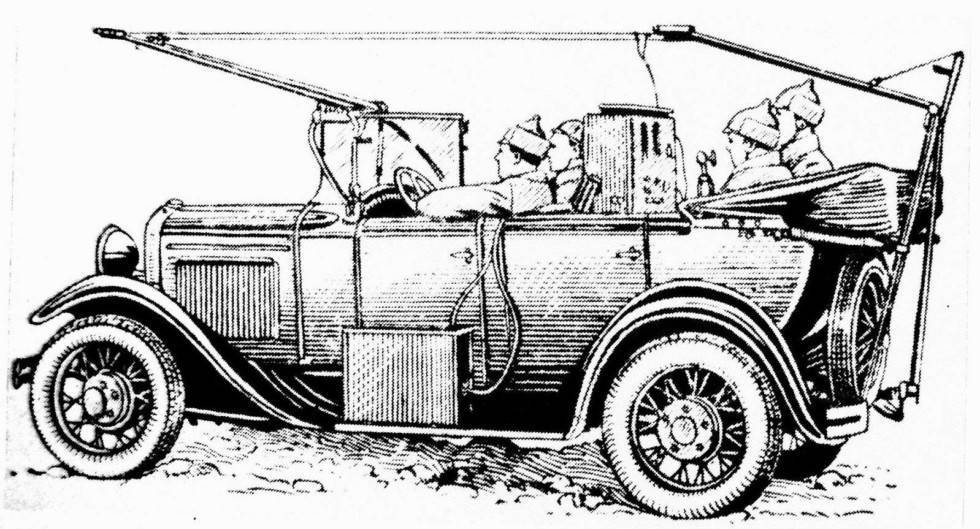

Легкая мобильная радиостанция 5АК «Призма» на автомобиле ГАЗ-А

В 1935 году в Научном автотракторном институте (НАТИ) на ГАЗ-А была оборудована командирская пожарная машина быстрого реагирования с передним водяным насосом, которую планировали использовать в военно-воздушных подразделениях РККА. В ее задней части помещался кожух для рукавов в скатках, а всасывающие коммуникации перевозили в специальных ящиках-коробах, игравших также роль подножек.

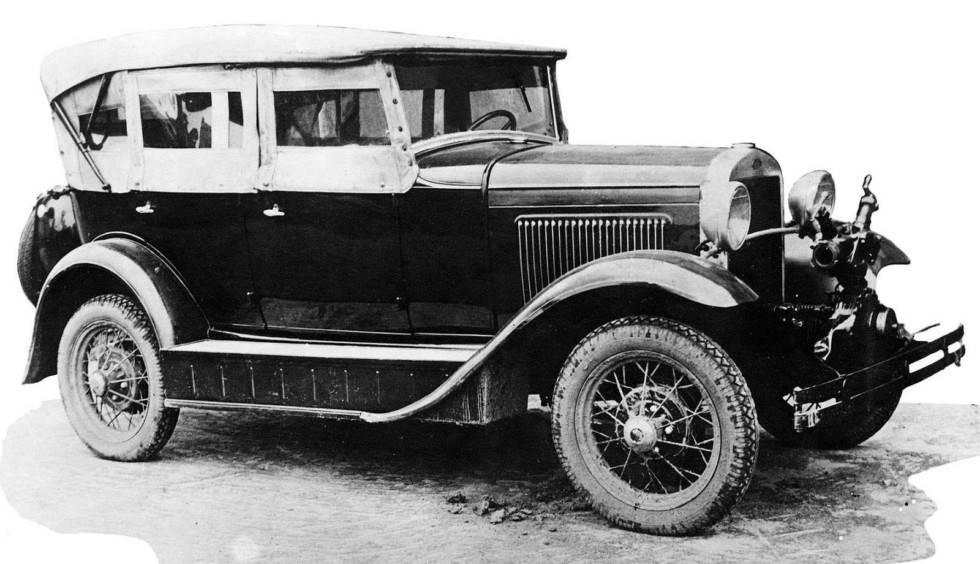

Опытная пожарная машина конструкции НАТИ на шасси ГАЗ-А

Машина ГАЗ-А стала основой ряда оригинальных поисковых конструкций повышенной проходи­мости. В 1933-м она появилась в трехосном исполнении ГАЗ-ТК для монтажа безоткатной пушки. Затем на ее агрегатах собрали второй трехосный вездеход ГАЗ-АААА и полугусеничную машину с движителями Kegresse (о них читайте в следующих статьях).

Цельнометаллический пикап ГАЗ-4 для фельдъегерской службы

В Красной армии простой и неприметный цельнометаллический пикап ГАЗ-4 на шасси ГАЗ-А, помимо доставки срочных донесений и грузов, перевозил шестерых военнослужащих или счетве­рен­ный пулемет, снабжался специальными штабными кузовами с радиостанцией и санитарными версиями с повышенным расположением крыши.

Пикапы ГАЗ-4 с четырьмя спаренными пулеметами на параде в Москве (кинокадр)

Самыми же оригинальными стали экспериментальные облегченные машины с подвеской на удли­ненных рессорах, открытыми кабинами и кузовами для размещения нескольких солдат-парашюти­стов, которые транспортировали в трюмах или под фюзеляжами тяжелых бомбардировщиков для доставки в заданный район десантирования.

Основной боевой машиной на шасси ГАЗ-А был легкий разведывательный бронеавтомобиль ФАИ, который первоначально базировался на советско-американском шасси Ford-A и снабжался поворот­ной башней с 7,62-мм пулеметом. В 1934 году к его серийному производству приступил Выксунский завод дробильно-размольного оборудования (ДРО) из городка Выкса.

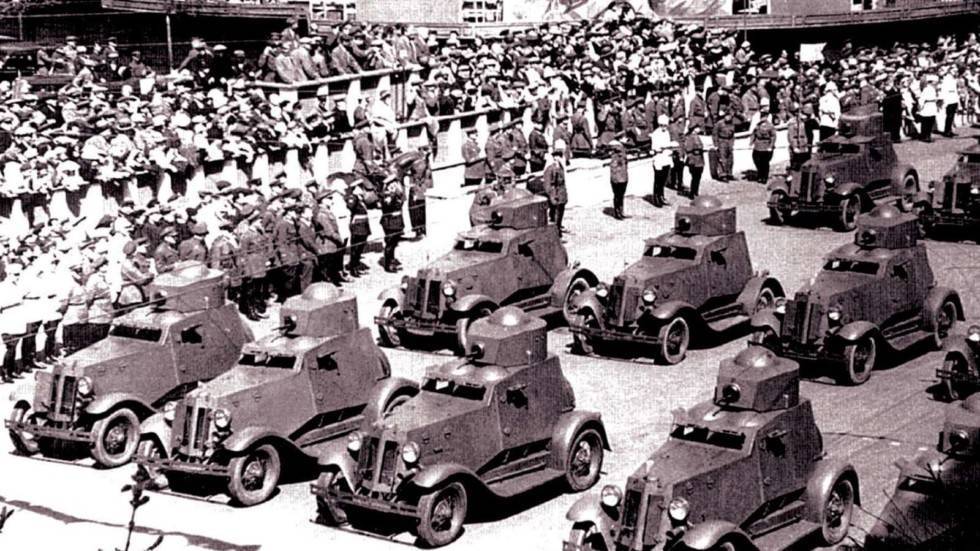

Разведывательные бронемашины ФАИ на майском параде 1936 года

Через два года появился железнодорожный вариант, у которого на обычные колеса с пневмати­ческими шинами надевали металлические колеса с ребордами (бандажи).

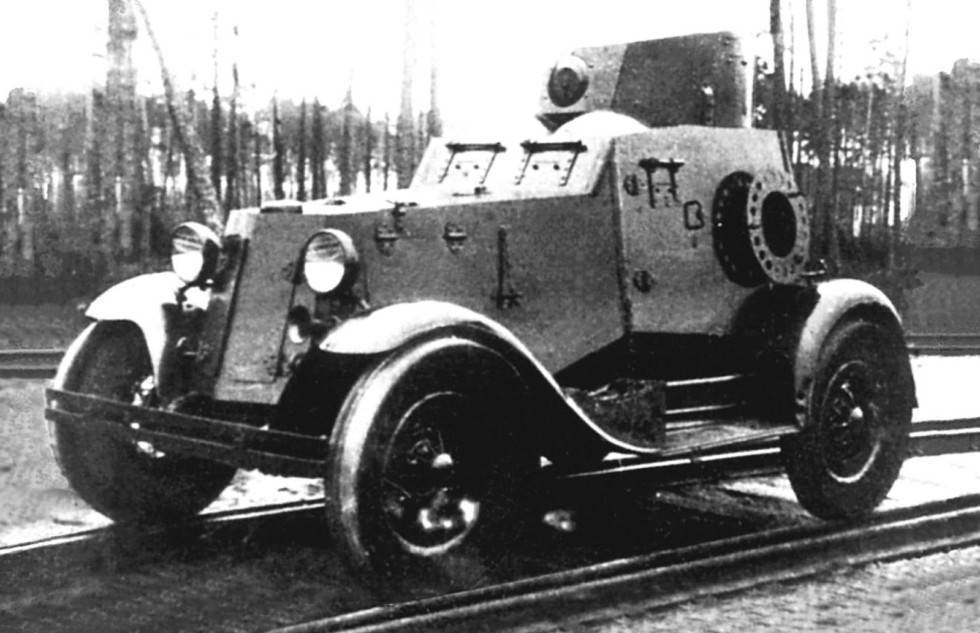

Железнодорожный вариант броневика ФАИ со съемными бандажами

Эксплуатация

Уже в ходе испытаний БА-20 продемонстрировал свои преимущества перед ФАИ. Несмотря на большую массу, новый броневик уверенно шёл по просёлку, а по шоссе мог развить свыше 90 км/ч. В то же время комиссия отмечала, что наблюдать за дорогой при скорости свыше 20 км/ч уже невозможно. Для того, чтобы бронемашина смогла самостоятельно решать тактические задачи, вооружение предлагали усилить – установкой второго пулемёта в башне и третьего – в лобовом листе корпуса.

В Испанию бронеавтомобили БА-20 попасть не успели (некоторые источники утверждают обратное – возможно, имеет место путаница с ФАИ), но РККА с успехом применило их в боях с японцами на Халхин-Голе. Лёгкие броневики, вооружённые пулемётами, применялись в основном для разведывательных и связных задач. Безвозвратно было потеряно 14 бронемашин, 27 нуждалось в том или ином ремонте. Практика показала, что для полноценного боя БА-20 уже слабы, а их броня защищает только от пуль нормального калибра.

Вследствие этого их потери были невелики. Гораздо тяжелее пришлось бронеавтомобилям во время советско-финской войны. В условиях холодной зимы и бездорожья БА-20 показывали низкую проходимость и легко застревали. Шины колёс при этом легко разрушались даже от взрывов гранат, и броневики вообще лишались подвижности. Потеряно было 33 бронеавтомобиля.

К началу Великой Отечественной Войны бронеавтомобиль на шасси «эмки» продолжал производиться, а в частях находилось более 1000 машин. На эти слабо вооружённые броневики легла вся тяжесть первых месяцев отражения блицкрига. Например, в 13-й танковой дивизии 8 июля числилось 10 БА-20. Через месяц 6 броневиков было уничтожено, а 3 – брошено.

Бронемашины активно использовались в боях под Ленинградом – там продолжала действовать их «родина» – Ижорский прекратили в 1942 году. Однако на Ленинградском фронте эти машины можно было встретить ещё в 1944 году. Сохранились БА-20 и на Дальнем Востоке – там им снова пришлось повоевать с японцами в 1945 году.

Трофейные броневики активно использовались противником – так, в вермахте им присвоили индекс BA-202 (r) и использовали в полицейских частях в тылу. Что касается Финляндии, то там трофейные бронемашины стояли в строю ещё в 50-е годы.

Аспекты коллекционирования

Уцелевшие экземпляры ГАЗ-64, по понятным причинам, чрезвычайно редки, так что большинство современных «восстановленных» ГАЗ-64 представляют собой переделки из массового ГАЗ-67Б (отличить небрежную переделку легко по послевоенной штампованной решётке радиатора и четырёхспицевому рулю).

Шины с рисунком протектора «расчленённая ёлка» марки Я-13 производства ЯШЗ, которых не хватало ещё при производстве и далее при эксплуатации ГАЗ-64, крайне трудно встретить на автомобиле сегодня. Коллекционеры, имеющие такую шину, чаще ставят её на запаску. Но на старых военных фотографиях встречаются машины и с шинами от Виллис, поставленных по ленд-лизу.

Конструкция бронеавтомобиля БА-20

Корпус бронеавтомобиля БА-20 сварной, из катаных броневых листов. На крыше башни люк сферической формы, сама башня поворачивается усилием стрелка, сидевшего на вращающемся сиденье, закрепленном на полу машины. Круговой обзор обеспечивали смотровые щели и смотровые лючки с опускаемыми в бою крышками. Ещё один люк был в днище автомобиля — для выхода экипажа из поврежденной машины.

Шины БА-20 были пулестойкими, полуоси заднего моста, а также рессоры — усиленные. В части броневиков имелась радиостанция 71-ТК-1 устанавливавшаяся за сиденьем водителя, с поручневой антенной вокруг корпуса.

Чертеж бронеавтомобиля БА-20М

Бронеавтомобиль “Тигр”

Бронированные автомобили российской разработки производятся для Минобороны РФ группой ГАЗ на Горьковском автомобильном и Арзамасском машиностроительном заводах (входит в Военно-промышленную компанию, ВПК). Они предназначены для разведки, охраны колонн, патрулирования и огневой поддержки пехоты.

“Тигр” — многоцелевой автомобиль повышенной проходимости, бронеавтомобиль, армейский автомобиль-внедорожник. Предназначен для перевозки людей (до 10 человек) и различных грузов по дорогам и бездорожью. Независимая торсионная подвеска всех колес и мощный двигатель обеспечивают машине исключительную проходимость на бездорожье и скорость до 140 км/ч на шоссе. “Тигр” способен форсировать водные преграды глубиной до 1,2 м.

Автомобиль оборудован гидроусилителем рулевого управления. В боковых стенках “Тигра” имеются бойницы, в крыше — два люка, в салоне, кроме размещения экипажа, предусмотрены места для установки радиостанции и блокиратора радиоуправляемых взрывных устройств. Бронированный вариант автомобиля тяжелее обычного на 700 кг.

На “Тигр” дополнительно могут быть установлены: кондиционер, аудиосистема, электростеклоподъемники, дополнительный отопитель, антиблокировочная система.

Существуют более 20 модификаций этого автомобиля, в том числе с боевыми модулями и противотанковыми системами.

В 2016 году стало известно, что на базе “Тигра” ведется разработка новой машины. “Она будет отвечать всем современным требованиям Минобороны. Облик также изменится. Задача стоит в первую очередь сохранить шасси, а внешний вид корпуса будет изменен”, — сказал директор департамента проектирования продуктов Военно-инженерного центра (входит в ВПК) Вячеслав Ершов.

Конструкция

Шасси бронеавтомобиля БА-20 представляло собой раму, в передней части которой устанавливался двигатель, привод осуществлялся на задние колёса. Мотор ГАЗ-М имел рабочий объём 3,28 литра, степень сжатия 4,6 обеспечивала мощность в 50 сил и крутящий момент в 166 Н/м. При этом «эмка», даже превосходя ГАЗ-А по массе, имела лучшую динамику.

Коробка передач была 3-ступенчатая, в подвеске использовались листовые рессоры и гидравлические амортизаторы. Покрышки колёс, в отличие от «гражданских», на БА-20 заполнялись губчатой резиной – этим достигалась пулестойкость шин за счёт некоторого снижения эксплуатационных скоростей.

На шасси БА-20 устанавливался бронекорпус, сходный по виду и конструкции с корпусом броневика ФАИ. Он сваривался из листов катаной брони толщиной, в основном, 6 мм. Крыша и корма имели толщину 5 мм, а днище – 3 мм. Двигатель закрывался откидными крышками в бортах и капотом сверху. В переднем бронелисте находились вертикальные лючки, через которые к радиатору поступал воздух. Колёса закрывались крыльями обтекаемой формы, переходившими в подножки, на которых могли размещаться ящики с ЗИП.

За ними находилась одноместная башня. На ранних сериях БА-20 использовали башню, аналогичную по конструкцию использованной на броневике ФАИ. Башня имела цилиндрическую форму с бронеколпаком над местом стрелка. Толщина брони, по сравнению с ФАИ, была усилена и составляла 6 мм. Приводов вращения башня бронеавтомобиля не имела, поворот происходил за счёт усилия стрелка.

Вооружён БА-20 был пулемётом ДТ калибра 7,62 мм, в боекомплект входили 22 дисковых магазина. Часть бронемашин была радиофицирована – на них устанавливалась коротковолновая радиостанция 71-ТК-1 с характерной поручневой антенной. На ходу она обеспечивала дальность связи до 30 км.

ГАЗ М-1 (1936–1943 гг.)

Легендарный ГАЗ М-1 (Молотовец первый), лучше известный как «эмка», применялся в Красной армии в своем обычном обличье прочного и удобного пятиместного седана с 50-сильным мотором, служившего разъездной и штабной машиной офицеров всех уровней до высшего командного состава. Ее серийный выпуск прекратился через два месяца после начала Великой Отечественной.

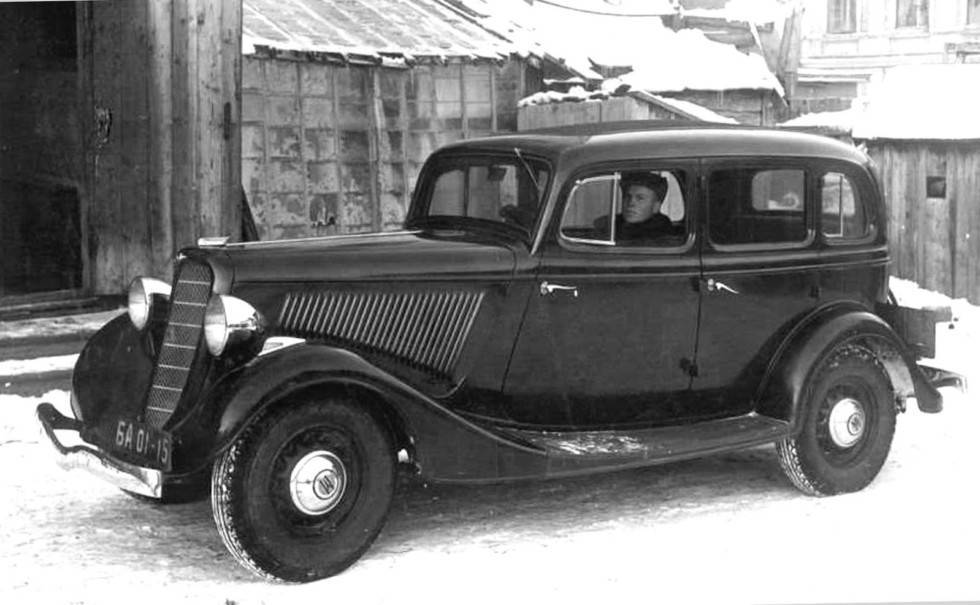

Легковой автомобиль ГАЗ М-1 раннего выпуска на службе госбезопасности

В первые годы войны из оставшихся деталей удалось собрать небольшую партию «эмок» упрощен­ной комплектации. Они лишились одной штатной фары, молдингов, указателей поворотов, гнутых бамперов и колесных колпаков, снабжались светомаскировкой, звуковыми спецсигналами и поисковой фарой.

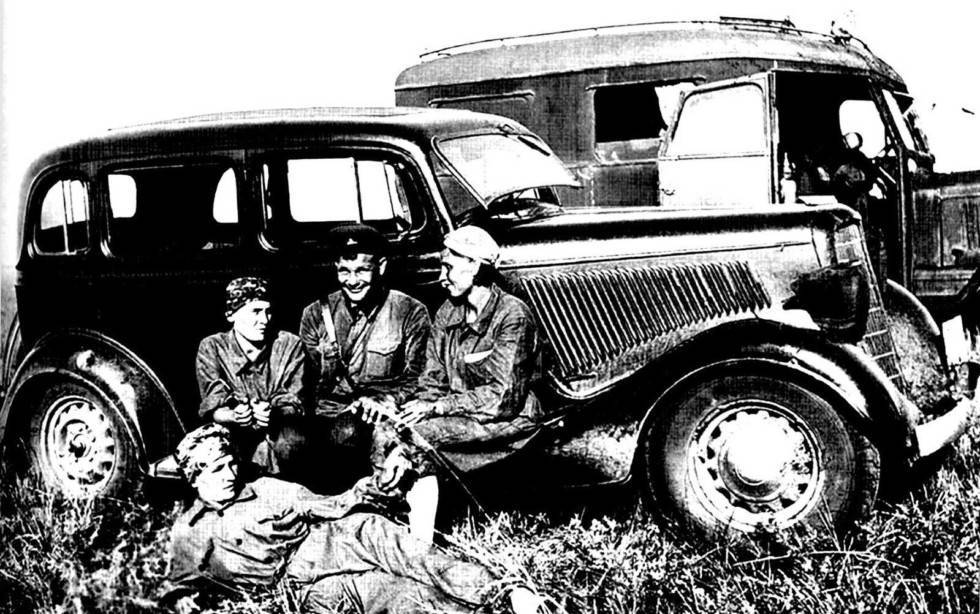

Гражданский ГАЗ М-1 в «военной форме» с маскировочными козырьками на фарах

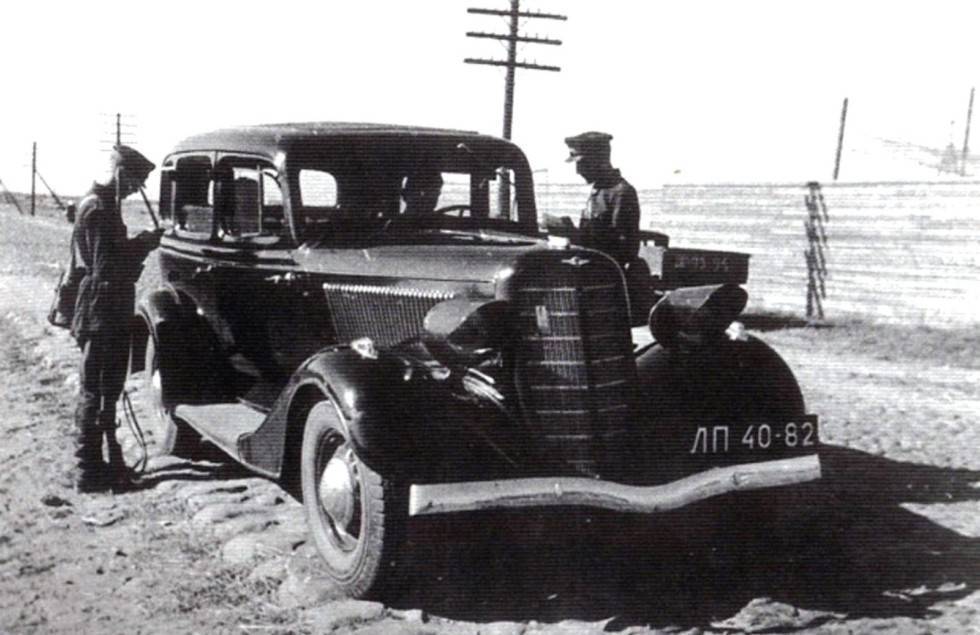

Взвод машины боевой: «эмка» в разгар войны с одной фарой и прямым бампером

Простой цельнометаллический пикап ГАЗ-415 (М-415) с двухместной кабиной и кузовом с продоль­ными скамьями в стандартном исполнении служил в РККА для перевозки шести человек личного состава, установки радиостанций и на парадах часто возглавлял колонны автобронетехники.

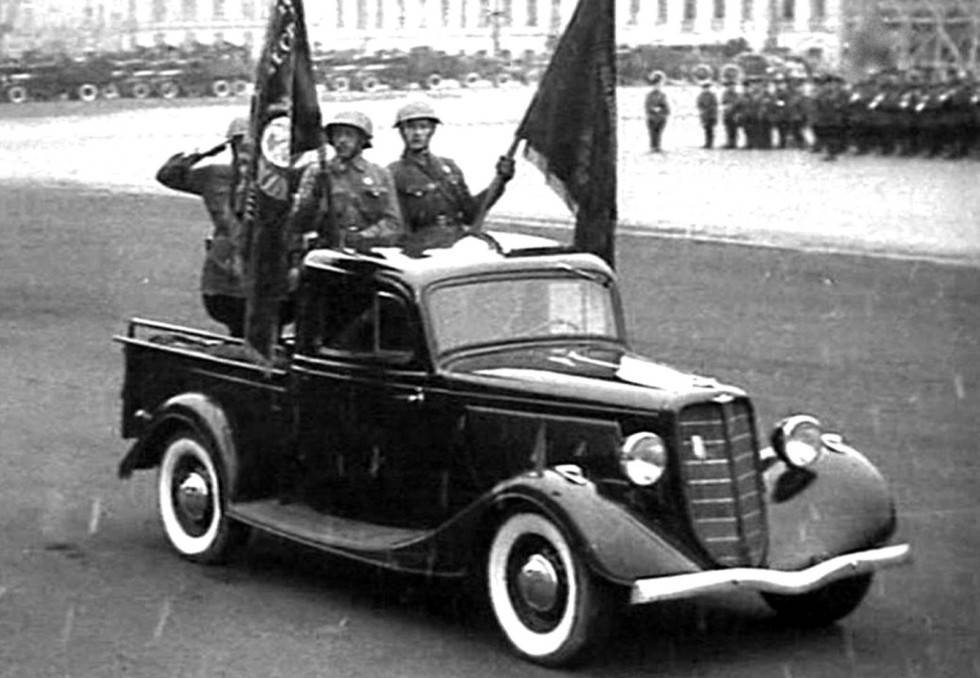

Знаменосцы на пикапе ГАЗ-415 возглавляют военный парад в Ленинграде

В конце 1930-х из нескольких перспективных более мощных производных версий «эмки» ни одна машина не получила широкого признания в армии. Исключением можно считать автомобили ГАЗ-11-73 с американским 76-сильным двигателем Dodge Six (ГАЗ-М) и измененной облицовкой передка: накануне войны все они поступили в Красную армию как командирские и штабные версии. В разгар войны собрали еще несколько экземпляров, а пик их производства пришелся на первый мирный 1946 год.

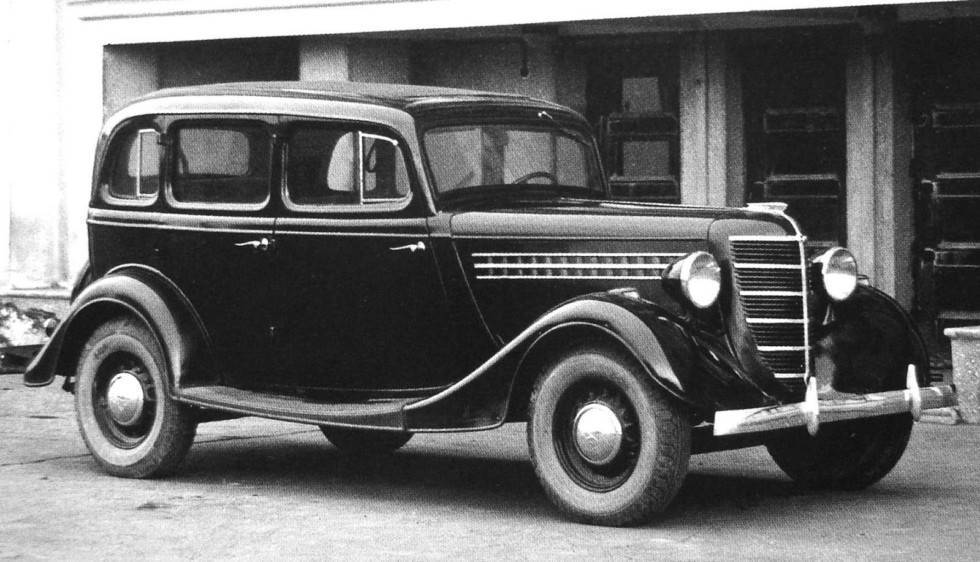

Серийный седан ГАЗ-11-73 — модернизированная более мощная «эмка»

Еще в 1940-м на этом шасси собрали опытные пикапы ГАЗ-11-415 с двумя откидными скамейками на шесть человек, но организацию их выпуска прервала война.

Конструкция БА-6

Интегрирование старого корпуса на новое шасси осуществлялось посредством обрезания задней части рамы на 40 сантиметров. На вертикальные полки лонжеронов сваркой крепили 10 кронштейнов. На них надевали кузов и закрепляли болтами. Расстояние между передней осью и задними колёсами — 1 060 миллиметров. Прочность передней рессоры повысили тремя пластинами.

Технические характеристики:

  • Длина — 4,9 м;
  • Ширина — 2,1 м;
  • Высота — 2,4 м;
  • Колёсная формула — 6х4;
  • Мощность силовой установки — 40 лошадиных сил;
  • Максимальная скорость — 43 км/ч;
  • Ход без дозаправки — 130-200 км (зависит от дорожных условий).

Шины с губчатой камерой установили для повышения живучести авто: они не боялись проколов и пулевых попаданий (благодаря наполнителю из пористой резины). Наклон рулевой колонки понизили до 29 градусов (это улучшило условия работы рулевого).

Под капот установили бензиновый силовой агрегат, развивавший мощность до 40 лошадиных сил. Вкупе с ним работала механическая коробка передач (4+1) с демультипликатором со скользящими зубчатками. Заданной мощности не хватало для достижения пятитонной машиной приемлемой скорости. Один топливный бак разместили в моторно-трансмиссионном отделении (44 литра). Ещё один установили на крыше над водителем (24 литра). В боевых действиях стало понятно, что последнее решение — роковая ошибка. При пробитии бака топливо поступало в салон и часто воспламенялось.

Вооружение БА 6 — 45-миллиметровая пушка 20К и 7,62-миллиметровый пулемёт ДТ, которые находились в цилиндрической башне. В лобовой части справа от водителя имелся ещё один ДТ. Толщина листов башни — 8 миллиметров. Вертикальное прицеливание осуществлялось в диапазоне от -6 до +22 градусов. За поворот башни отвечал стрелок, применявший ручной привод. Для наводки на цели использовали телескопический и перископический панорамный прицельные механизмы.

Бронеавтомобиль обладал богатым внутренним оснащением. Под запасные части для вооружения выделили четыре ящика (находились на полу). Для продовольствия и подрывных веществ установили по 4 сумки (их закрепили ремнями на бортовых листах в задней части транспорта). В этой же части крепилась аптечка.

Ещё четыре сумки с химическим имуществом расположили в нижней части башни. Стрелку имел собственные огнетушитель и аптечку. У него в распоряжении также был домкрат. Ящик с инструментами для ремонта БА 6 расположили за сиденьем пулемётчиками. Там же находились запасные стёкла для смотровых приборов башни. Множество других мелких предметов равномерно распределили по всему салону (буксировочный трос, заводная рукоять и другое).

Аккумуляторную батарею поместили в левой части управленческого отсека под полом. Большой радостью для военных стало введение в конструкцию внутреннего освещения. Так же имелись розетки (рядом с водительским местом и в башне) для включения переносных ламп.

После ряда испытаний специалисты выявили два основных недостатка — маленький запас ресурса губчато-камерных шин (до 1 300 км) и низкая максимальная скорость. Остальные минусы незначительны:

  • Из-за маленьких размеров дверей была затруднена загрузка и выгрузка экипажа. Посадка через башню трудноосуществима из-за отсутствия подножек и ручек;
  • Обзорные щели давали ограниченный обзор из-за непродуманной конструкции;
  • Точность стрельбы во время движения снижалась из-за сильной раскачки;
  • Общие условия в салоне были признаны некомфортными;
  • Вентиляционная система работала плохо.

ГАЗ

На Горьковском автомобильном заводе существует несколько направлений развития военной автомобильной техники. И в первую очередь это развитие семейства автомобилей «Садко». Унаследовав от легендарного ГАЗ-66 наилучшие качества по проходимости, автомобили семейства получили дизельный двигатель ММЗ Д-245. В настоящее время ведутся разработки по установке на автомобили «Садко» дизельного двигателя производства ЯМЗ и увеличению прицепной нагрузки на автомобиль до 3 т.

Уже получили широкую известность и автомобили ГАЗ-2330 «Тигр», представляющие еще одно важное направление армейских автомобилей ГАЗ. Эти автомобили, оснащенные мощным двигателем Cummins с механической или автоматической КП, обладают высокими динамическими свойствами

Существует два варианта этих автомобилей: защищенный, с кузовом для экипажа до 10 человек – для МО и других силовых структур, и автомобиль гражданского назначения с различными грузопассажирскими кузовами

В гражданском варианте автомобили выпускаются заводом с 2005 года, а автомобили для МО заканчивают сейчас государственные испытания

Существует два варианта этих автомобилей: защищенный, с кузовом для экипажа до 10 человек – для МО и других силовых структур, и автомобиль гражданского назначения с различными грузопассажирскими кузовами. В гражданском варианте автомобили выпускаются заводом с 2005 года, а автомобили для МО заканчивают сейчас государственные испытания.

Автомобили ГАЗ-39371 «Водник» были разработаны по заказу МО РФ и положили начало новому поколению военных автомобилей с кузовами модульной конструкции. Такая конструкция автомобилей «Водник» позволяет унифицировать шасси для автомобилей различного назначения, в том числе боевого, хозяйственного или санитарного. В случае необходимости боевой модуль может быть переставлен с вышедшего из строя шасси на шасси автомобиля обеспечения, что повышает выживаемость боевых единиц. В настоящее время автомобили «Водник» выпускаются на арзамасском машиностроительном заводе в двух вариантах: с дизелем ЯМЗ-534.10 (160 л.с.) и ГАЗ-5621 (175 л.с.), а также в двух комплектациях заднего модуля – с боевым модулем БПУ-1 и с модулем для перевозки личного состава.

У Горьковского автозавода есть и совершенно новое семейство автомобилей с модульной конструкцией кузова, которое может поступать в силовые структуры. Речь идет о семействе автомобилей «Каратель» грузоподъемностью 1…2 и 5 т. Эти автомобили, созданные по заказу МО РФ по принципу «двойного применения», могут быть использованы как в армии, так и в гражданских условиях (соответственно упрощенных). В семейство могут входить легковые (командирские) автомобили и шасси с колесными формулами 4х4 и 6х6 под монтаж вооружения или специального оборудования.

Отдельное направление работы ГАЗа – создание и производство гусеничных машин. В настоящее время основной гусеничной машиной является выпускаемый Заволжским заводом гусеничных тягачей плавающий снегоболотоход ГАЗ-34039 с дизельным двигателем Д-254.12. В 2007 году предусматривается выпуск ГАЗ-34039 с более мощным двигателем Д-245.7.

С 2005 года налажен серийный выпуск малогабаритного гусеничного снегоболотохода в грузовой версии ГАЗ-34091 «Бобр» и заканчивается подготовка к производству пассажирской модификации «Бобра» – ГАЗ-3409. Опытно-промышленная партия «Бобров» уже хорошо себя зарекомендовала в летних и зимних пробегах по пересеченной местности на Крайнем Севере, в средней полосе и горной местности.

На смену своим предшественникам с бензиновыми двигателями с 2003 года проходит испытания модернизированный многоцелевой бронированный транспортер-тягач ГАЗ-3402Д со 136-сильным дизелем Д-245.9. Из перспективных разработок ЗЗГТ в области гусеничных тягачей можно отметить плавающий двухзвенный транспортер двойного назначения ГАЗ-3340 особо легкой весовой категории грузоподъемностью 2 т. Есть все предпосылки создания в дальнейшем на его базе целого семейства транспортеров военного и народно-хозяйственного назначения.

КАМАЗ

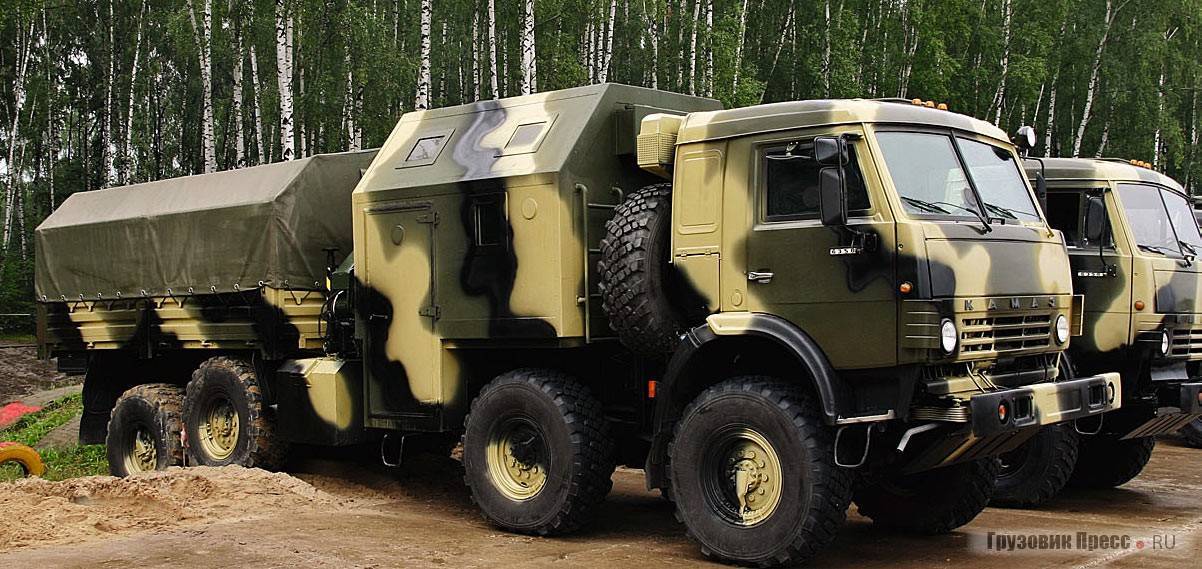

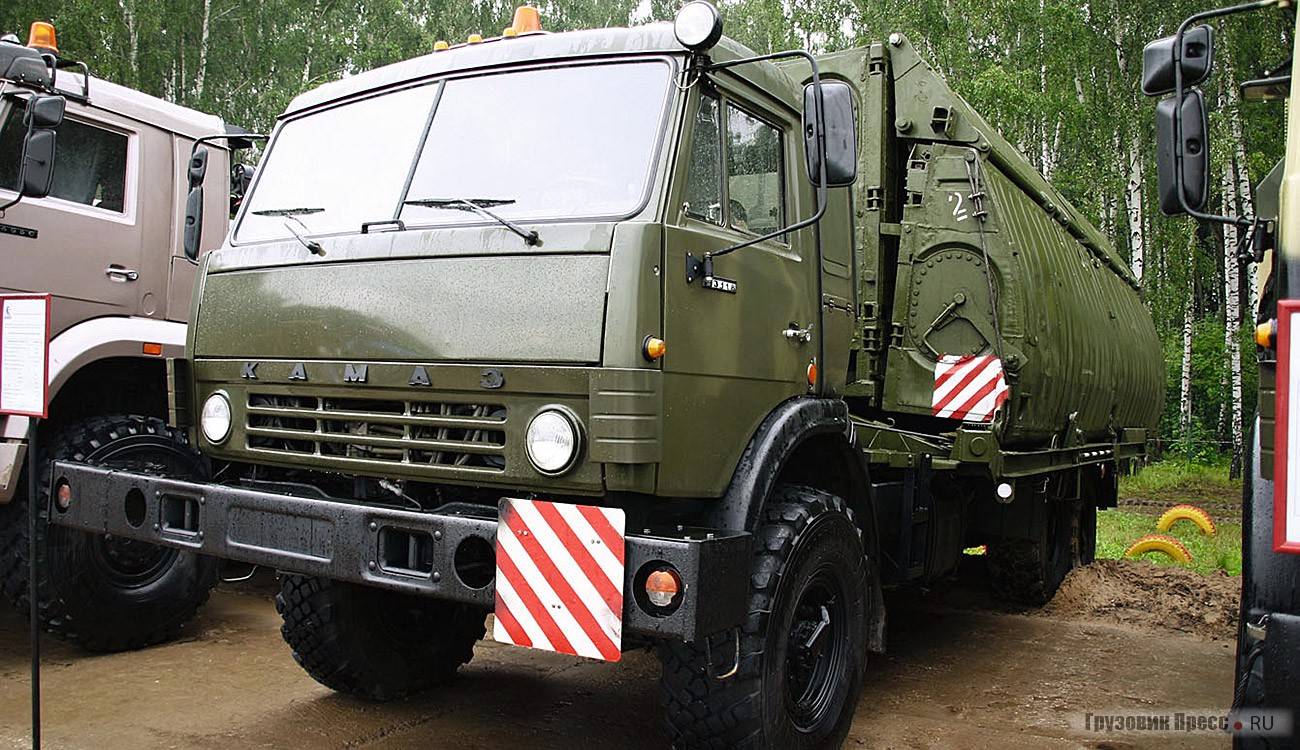

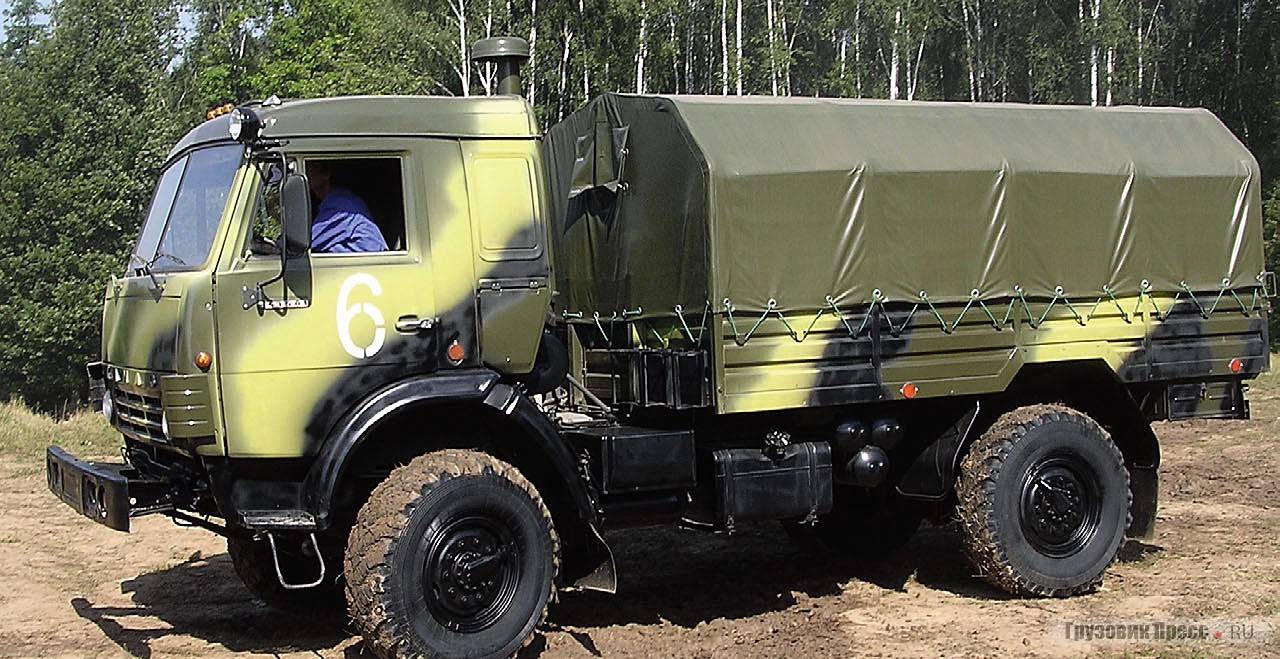

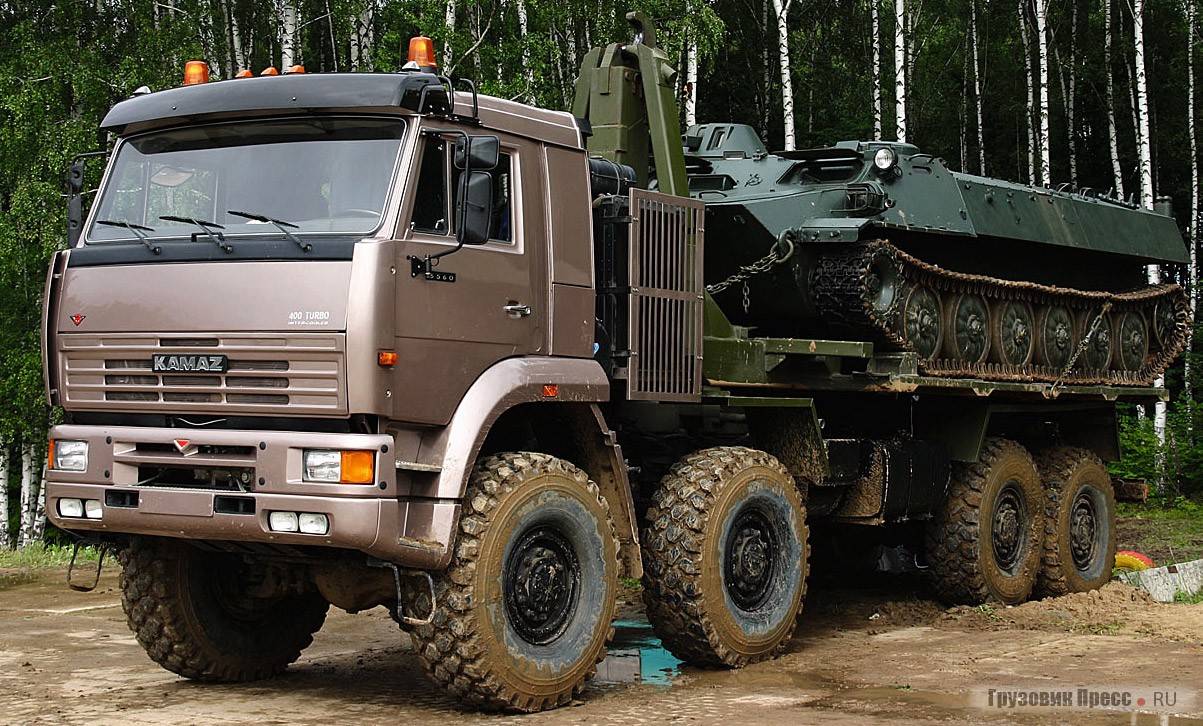

В настоящее время камский автогигант для МО выпускает две группы автомобилей армейского назначения. К первой группе относятся машины (семейство КамАЗ-43114), которые скоро должны покинуть конвейер. Ко второй – автомобили многоцелевого назначения семейства «Мустанг». Это семейство освоено в производстве, и технический уровень «Мустангов» позволяет в течение ближайших 10 лет проводить последовательную модернизацию автомобилей семейства в целях наиболее полного удовлетворения потребностей МО. В инициативном порядке ОАО «КАМАЗ» продолжает постоянно расширять это семейство. В частности, это касается создания автомобилей с открытым и скрытым бронированием кабины. Из последних разработок челнинцев можно отметить несколько новых автомобилей. Среди них специальный четырехосный артиллерийский тягач на базе КамАЗ-6350 для буксировки орудий. Кабина, отсек расчета, днище силового агрегата, бензобаки и аккумуляторный отсек со скрытым бронированием – по V классу защиты. В оборудование входят манипулятор для погрузки и разгрузки боеприпасов и бортовая платформа. Для замены в десантных войсках снятых с производства автомобилей ГАЗ-66 подготовлен авиадесантируемый автомобиль КамАЗ-43501. Для перевозки составных частей понтонного парка предназначен КамАЗ-53501, который способен заменить используемые ранее в понтонном парке автомобили КрАЗ украинского производства.

Большие надежды ОАО «КАМАЗ» возлагает на совместную с МГТУ им. Баумана разработку – бронеавтомобиль КамАЗ-43269 «Выстрел». Он предназначен для сопровождения колонн, патрулирования в зонах вооруженных конфликтов, перевозки личного состава или даже для монтажа некоторых образцов вооружения. Основное преимущество «Выстрела» перед БТР – меньшая стоимость и намного больший ресурс агрегатов. В настоящее время «Выстрел» проходит государственные испытания, по итогам которых будет принято решение о возможности применения такого типа бронеавтомобилей в Вооруженных cилах. В дальнейшем камские автостроители планируют расширить семейство «Выстрелов» путем создания трех и четырехосных бронеавтомобилей этого типа, а также создать совершенно новое единое унифицированное семейство армейских многоцелевых автомобилей грузоподъемностью от 4 до 15 т.
