Тактико-технические характеристики БМД-1
Экипаж, чел.: 2Десант, чел.: 5Годы производства: 1968—1987Количество выпущенных, шт.: около 3800Компоновочная схема: совмещённые боевое, десантное и отделение управления спереди, моторно-трансмиссионное сзади
Вес БМД-1
– 7,2 тонн
Размеры БМД-1
– Длина корпуса, мм: 5400- Ширина корпуса, мм: 2630- Высота, мм: 1620—1970- База, мм: 2800- Колея, мм: 2380- Клиренс, мм: 100—450
Броня БМД-1
– Тип брони: катаная алюминиевая АБТ-101- Лоб корпуса (верх), мм/град.: 15 / 75°- Лоб корпуса (середина), мм/град.: 32 / 47°- Лоб корпуса (низ), мм/град.: 10 / 70°- Борт корпуса (верх), мм/град.: 23 / 0°- Борт корпуса (низ), мм/град.: 20 / 0°- Корма корпуса (верх), мм/град.: 15 / 38°- Корма корпуса (низ), мм/град.: 20 / 9°- Днище, мм: 12- Крыша корпуса, мм: 10—12- Лоб башни, мм/град.: 22 / 42°- Борт башни, мм/град.: 18 / 33°- Корма башни, мм/град.: 12 / 21°- Крыша башни, мм: 5
Вооружение БМД-1
– Калибр и марка пушки: 73-мм 2А28 «Гром»- Тип пушки: гладкоствольный полуавтоматический гранатомёт- Длина ствола, калибров: 29- Боекомплект пушки: 40- Прицелы: ТНПП-220, перископический дневной и ночной пассивный 1ПН22М1- Пулемёты: 3 × 7,62-мм ПКТ- Другое вооружение: 3 × ПТУР 9М14М
Двигатель БМД-1
– Тип двигателя: 5Д20- Мощность двигателя, л. с.: 240
Скорость БМД-1
– Скорость по шоссе, км/ч: 61- Скорость по пересечённой местности, км/ч: 45—50, (9—10 на плаву)
– Запас хода по шоссе, км: 500- Запас хода по пересечённой местности, км: 400, (96—116 на плаву)- Удельная мощность, л. с./т: 32,5- Тип подвески: индивидуальная гидропневматическая, с изменяемым клиренсом- Преодолеваемый подъём, град.: 32°- Преодолеваемая стенка, м: 0,7- Преодолеваемый ров, м: 2,5- Преодолеваемый брод, м: плавает
Фото БМД-1
БМД-1 ведут огонь из 73-мм орудий
Опытная РСЗО на базе БМД-1. На башне смонтирована 12-ствольная пусковая установка БКП-Б812 для авиационных 82-мм неуправляемых ракет С-8.
Подъем БМД-1П с бесплатформенной системой десантирования ПБС-915 в грузовую кабину Ил-76. Ткань, оборачивающая гусеницы, и поперечные стяжки предотвращают цепляние звеньев парашютной системы или строп за ходовую часть после сброса машины.
БМД-1 внутри грузовой кабины Ил-76
БМД-1 перед загрузкой в самолет
Погрузка БМД-1 в самолет Ан-22
БМД-1 выпуска до 1977 г.
Установка ПТРК «Конкурс» на БМД-1 первых серий. Подготовка БМД-1 к замене комплекса «Малютка» на «Конкурс» началась в первом полугодии 1979 г.
На учениях 105 гвардейской дивизии ВДВ в 1978 году при десантировании БМД-1 не сработали парашютная реактивная многокупольная система, и башня БМД-1 провалилась на пятнадцать сантиметров внутрь, но корпус уцелел.
Разрез БМД-1 выпуска начала 1970-х гг.
БМД-1П форсирует водную преграду.
Внутри БМД-1
Отделение управления БМД-1
Транспортёр механизированной укладки орудия 2А28 БМД-1
БМД-1П в ходе проведения контртеррористической операции в Чеченской республике. ВДВ использовали в ходе этой операции многие машины семейства БМД-БТР-Д, находя свои приемы увеличения их защищенности. Отсутствие собственной машины с тяжелым пушечным вооружением потребовало придания десантникам основных танков.
БМД-1П в Южной Осетии. Август 2008 г.
Похожее
БРДМ-2 ТТХ, Видео, Фото, Скорость, Броня
БМП-2 ТТХ, Видео, Фото, Скорость, Броня
БМП К-17 Бумеранг ТТХ. Видео. Фото. Скорость. Броня
БТР-80 ТТХ, Видео, Фото, Скорость, Броня
БМП-1 ТТХ, Видео, Фото, Скорость, Броня
БМП-3 ТТХ, Видео, Фото, Скорость, Броня
БМД-1 Двигатель. Вес. Размеры. Вооружение
Бронеавтомобиль КАМАЗ-63968 Тайфун-К ТТХ, Видео, Фото
БТР-82А ТТХ, Видео, Фото, Скорость, Броня
Бронеавтомобиль Тигр ТТХ, Видео, Фото, Скорость, Броня
БМД-4М “Бахча-У” ТТХ, Видео, Фото, Скорость, Броня
БТР-4 «Буцефал» ТТХ, Видео, Фото, Скорость, Броня
Тягач МТ-ЛБ ТТХ, Видео, Фото, Скорость, Броня
БМПТ “Терминатор” ТТХ, Видео, Фото, Скорость, Броня
БМД-2 Двигатель. Вес. Размеры. Вооружение
БТР-40 ТТХ, Видео, Фото, Скорость, Броня
БМП Б-11 Курганец-25 ТТХ, Видео, Фото, Скорость, Броня
БТР-90 Росток, Бережок, Бахча-У ТТХ, Видео, Фото
БТР-50 ТТХ. Видео. Фото. Скорость. Броня
БТР-60 ТТХ, Видео, Фото, Скорость, Броня
БТР-152 ТТХ, Видео, Фото, Скорость, Броня
Бронеавтомобиль Урал-63095 Тайфун-У ТТХ, Видео, Фото
БРДМ-1 ТТХ, Видео, Фото, Скорость, Броня
КамАЗ-43269 Выстрел (БПМ-97) ТТХ, Видео, Фото, Скорость, Броня
БМП М2 «Брэдли» ТТХ, Видео, Фото, Скорость, Броня
Бронетранспортер БТР-Д ТТХ, Видео, Фото, Скорость, Броня
БМП Т-15 Армата ТТХ. Видео. Фото. Скорость. Броня
БМД-3 ТТХ, Видео, Фото, Скорость, Броня
ПРП-3 «Вал» и ПРП-4 «Нард» подвижные разведывательные пункты
Бронеавтомобиль ВПК-3927 Волк. Броня. Двигатель. Вес. Размеры
БРДМ-3 – бронированная разведывательно-дозорная машина
Бронеавтомобиль T-98 Комбат ТТХ, Видео, Фото, Скорость
Украинский БТР-3 ТТХ, Видео, Фото, Скорость, Броня
БТР-МД «Ракушка» ТТХ, Видео, Фото, Скорость, Броня
БРМ-3К «Рысь» ТТХ, Видео, Фото, Скорость, Броня
Плавающий транспортер ПТС-4 ТТХ. Видео. Фото. Скорость. Броня
15Ц56М «Тайфун-М» противодиверсионная машина
Р-149БМР «Кушетка-Б» – командно-штабная машина
Бронеавтомобиль БА-10 ТТХ, Фото, Скорость, Броня
Бронетранспортер БТР-Т ТТХ, Видео, Фото, Скорость, Броня
Бронеавтомобиль БА-64 ТТХ, Видео, Фото, Скорость, Броня
БМО-Т – тяжелая машина огнеметчиков
Бронеавтомобиль Дозор-Б ТТХ, Видео, Фото, Скорость, Броня
БТР Б-10 Курганец-25 ТТХ. Видео. Фото. Скорость. Броня
Бронеавтомобиль БА-20 ТТХ, Фото, Скорость, Броня
Тягач ВТ-55А ТТХ, Фото, Скорость, Броня
УРАЛ-532362 “Лавина-Ураган” – водометный спецавтомобиль
БРЭМ-Л «Беглянка» ремонтно-эвакуационная машина
УР-07М «Пересортировка» установка разминирования
БРЭМ-К – бронированная ремонтно-эвакуационная машина
АЗМ – аэротранспортабельная землеройная машина
РХМ-7 «Берлога» машина радиационной и химической разведки войск РХБЗ
Бронеавтомобиль БА-11 ТТХ, Фото, Скорость, Броня
Танковый мостоукладчик МТУ-90М ТТХ, Видео, Фото, Скорость
БТР Намер ТТХ, Видео, Фото, Скорость, Броня
БММ-80 «Симфония» бронированная медицинская машина
СПМ – специальная гусеничная пожарная машина
БММ-Д «Травматизм» бронированная медицинская машина ВДВ
БРЭМ-80У – ремонтно-эвакуационная машина
КДХР-1Н «Даль» – комплекс дистанционной химической разведки
РМ-Г «Десна» – ремонтная гусеничная машина
“Мгебров-Рено” – бронеавтомобиль царской армии
Бронеавтомобиль БА-30 ТТХ, Фото, Скорость, Броня
Бронеавтомобиль ПБ-4 ТТХ, Фото, Скорость, Броня
История создания
Основоположником создания БМД-1 стал генерал В.Ф. Маргелов. В 1964 году задание с описанием необходимых характеристик новой техники было выдано КБ нескольких машиностроительных заводов СССР.
По своим характеристикам машина должна:
- защищать экипаж от стрелкового оружия и осколков гранат;
- плавать;
- быть способной к воздушной транспортировке.
В ходе рассмотрения комиссией лучшим был признан проект Волгоградского тракторного завода под названием «объект 915». И в 1965 году коллектив КБ приступил к его реализации. Менее чем через год были представлены первые образцы БМД-1 для испытаний. После серии доработок в 1969 году техника поступила на вооружение ВДВ.
Фото БМД-1
БМД-1 ведут огонь из 73-мм орудий
Опытная РСЗО на базе БМД-1. На башне смонтирована 12-ствольная пусковая установка БКП-Б812 для авиационных 82-мм неуправляемых ракет С-8.
Подъем БМД-1П с бесплатформенной системой десантирования ПБС-915 в грузовую кабину Ил-76. Ткань, оборачивающая гусеницы, и поперечные стяжки предотвращают цепляние звеньев парашютной системы или строп за ходовую часть после сброса машины.
БМД-1 внутри грузовой кабины Ил-76
БМД-1 перед загрузкой в самолет
Погрузка БМД-1 в самолет Ан-22
БМД-1 выпуска до 1977 г.
Установка ПТРК «Конкурс» на БМД-1 первых серий. Подготовка БМД-1 к замене комплекса «Малютка» на «Конкурс» началась в первом полугодии 1979 г.

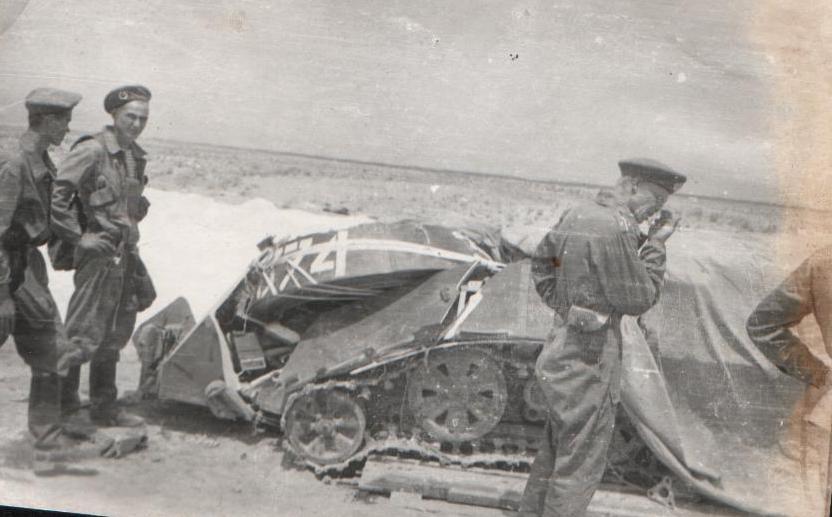

На учениях 105 гвардейской дивизии ВДВ в 1978 году при десантировании БМД-1 не сработали парашютная реактивная многокупольная система, и башня БМД-1 провалилась на пятнадцать сантиметров внутрь, но корпус уцелел.
Разрез БМД-1 выпуска начала 1970-х гг.
БМД-1П форсирует водную преграду.
Внутри БМД-1
Отделение управления БМД-1
Транспортёр механизированной укладки орудия 2А28 БМД-1
БМД-1П в ходе проведения контртеррористической операции в Чеченской республике. ВДВ использовали в ходе этой операции многие машины семейства БМД-БТР-Д, находя свои приемы увеличения их защищенности. Отсутствие собственной машины с тяжелым пушечным вооружением потребовало придания десантникам основных танков.

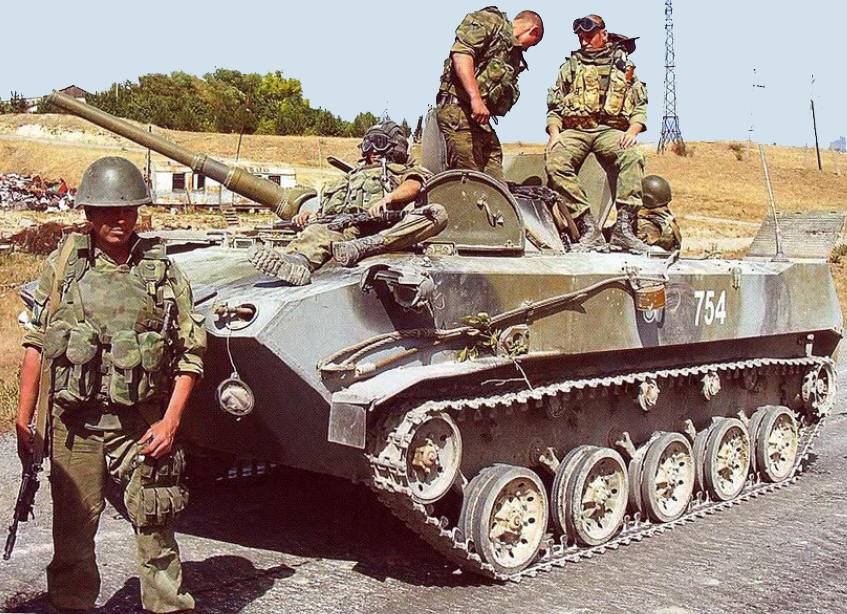

БМД-1П в Южной Осетии. Август 2008 г.
3 236
Служба и боевое применение
- Операция «Дунай» — первое применение БМП-1. Конкретных данных о боевом применении нет. Однако замечено, что машина хорошо себя зарекомендовала.
- Пограничный конфликт на острове Даманский — применялись советскими пограничниками. В ходе конфликта была выяснена низкая эффективность основного вооружения.
- Война Судного дня — применялась войсками Египетской армии. В целом, применение было неудачным. Основной причиной стал отказ материальной части из-за слабой обученности экипажей, а также отсутствие навыков ведения боя неспешиваясь у египетской пехоты. При этом, во время боёв вокруг Кантары БМП-1 произвела сильное впечатление на израильтян, где лёгкие БМП-1 смогли пересечь солончаки и расстреляли увязшие израильские танки.
- Гражданская война в Анголе
- Ливанская война (1982) — применялись сирийскими войсками. По сведениям сирийских экипажей БМП-1, в ходе боёв, из орудия 2А28 был подбит один израильский танк M60A1, а из ПТУР «Малютка» уничтожен танк«Меркава»
- Чадско-ливийский конфликт: война «тойот»
- Афганская война (1979—1989) — применялись советскими войсками. Во время боёв был выявлен ряд недостатков. В частности: низкая эффективность при борьбе с живой силой противника, слабое бронирование и низкая защищённость от противотанковых мин.
- Ирано-иракская война — применялись войсками Ирака и Ирана.
- Война в Персидском заливе
- Первая чеченская война — из-за низкой эффективности и ограниченных углов возвышения орудия 2А28, БМП-1 во время первой чеченской кампании применялись в основном как средства снабжения боеприпасами штурмовых групп, а также для усиления блокпостов.
- Гражданская война на Шри-Ланке
- Вторая чеченская война
- Вооружённый конфликт в Южной Осетии (2008)
- Гражданская война в Ливии
- Гражданская война в Сирии
Описание конструкции
Первые машины начали проходить испытания в 1984 году. Они завершились успешно и уже с 1985-го БМД-2 принята на вооружение. Эта техника имеет сварной корпус. Он выполнен из алюминиевого броневого сплава. Такая защита позволяет обеспечить безопасность экипажа от бронебойных пуль калибра 12,7 мм в лобовой проекции. Это позволяет обеспечивать надежное укрытие от попыток атаки со стороны пехоты. Круговая защита рассчитана только на остановку 7,62. Устройство БМД-2 позволяет увеличивать экипаж до 3-х человек (всем найдется работа). Правда, в таких случаях приходится уменьшать количество десанта до 4-х бойцов. Имеется три прибора наблюдения ТНПО-170А. Они установлены над механиком-водителем перед люком. Снаружи бронетехники есть фары, габаритные фонари, звуковой сигнал, волноотражающий щит, задние и передние грязевые щитки, антенна радиостанции, заслонки водометных движителей, буксирные крюки, детали крепления для десантирования, устройство для перевозки грузов с использованием прицепа, а также два ящика с запасными частями, инструментами и принадлежностями. И по мелочи – вьючное устройство, лопата, брезент, лом и аварийный буй. Для поддержания связи предусмотрена радиостанция Р-173. Она обеспечивает возможность ведения переговоров на расстоянии до 20 километров. Штыревая антенна может достигать трех метров. Чтобы принимать сигналы, устанавливаются, как правило, радиоприемники Р-173П и ТПУ Р-174. Хотя самые первые представители были оснащены устройствами Р-123М и ТПУР-124. Последние машины выпускались с радиостанциями Р-163-50ПУ, а не Р-173. Такой вариант позволял поддерживать устойчивый обмен цифровой и аналоговой информацией в диапазоне частот от 30 до 80 мГц и на расстоянии до двадцати километров. При этом была реализована возможность автоматизированного перехода на резервную частоту.
Операторы[править]
БМД-1 103-й мобильнай бригады, Беларусь.
- Армения:
- Внутренние войска Армении — 5 БМД-1 по состоянию на 2016 год.
- Пограничная охрана Армении — 5 БМД-1 по состоянию на 2016 год.
- Азербайджан — 20 БМД-1 по состоянию на 2016 год.
- Беларусь — 154 БМД-1 по состоянию на 2016 год.
- Киргизия — не менее 4 единиц БМД-1 по состоянию на 2016 год.
- Молдова — 44 БМД-1 по состоянию на 2016 год.
- Россия — 99 БМД-1 по состоянию на 2017 год.
- Туркмения — 8 БМД-1 по состоянию на 2016 год.
- Узбекистан — 120 БМД-1 по состоянию на 2016 год.
Бывшиеправить
- Ангола — некоторое количество полученных от Кубы машин.
- Ирак — 10 БМД-1 поставлены из СССР в 1981 году.
- Ливия — несколько по состоянию на 2009 год.
- Абхазия — несколько БМД-1 по состоянию на 2007 год.
- Южная Осетия — несколько БМД-1 по состоянию на 2008 год.
Серийное производство и дальнейшее развитие
Серийное производство БМД-1 было начато на Волгоградском тракторном заводе (ВгТЗ) в 1968 году, ещё до официального принятия на вооружение. В организации производства новой боевой машины на ВгТЗ и ВгСЗ принимали участие также ВНИИ Стали, Институт электросварки им. Е. О. Патона и ряд других предприятий Миноборонпрома, Минавиапрома и Минсудпрома. В первые годы производство БМД-1 велось малыми партиями для обеспечения оперативного внесения изменений в её конструкцию по результатам войсковой эксплуатации.
В 1971 году был принят на вооружение командирский вариант под обозначением БМД-1К, отличающийся от базовой машины дополнительной аппаратурой связи, бензиновым зарядным агрегатом для обеспечения её работы при выключенном двигателе, съёмными столиками для командира и радиста, сокращённым боекомплектом пулемётов и постоянным экипажем из шести человек. Производство БМД базовой модификации продолжалось до 1979 года, всего было выпущено около 2200 машин в линейном и не менее 360 в командирском варианте.
В 1978 году была принята на вооружение модернизированная модификация БМД, получившая в линейном и командирском вариантах обозначения, соответственно, БМД-1П и БМД-1ПК. Основным введённым на БМД-1П изменением стала установка нового противотанкового ракетного комплекса 9К111, повлекшая за собой некоторое сокращение боекомплекта пулемётов, кроме того, на БМД-1П начал устанавливаться гироскопический полукомпас ГПК-59, калориферный отопитель и вентилятор среднего отделения. Производство БМД-1П осуществлялось с 1979 по 1986, а БМД-1ПК — по 1987 год. Всего было выпущено, соответственно, более 1000 и 220 машин этих вариантов, кроме того до их стандарта модернизировались при капитальном ремонте все ранее выпущенные БМД-1 и БМД-1К.
Тактико-технические характеристики[править]
| Обозначение | Боевая масса, т | Экипаж, чел. | Длина, мм | Ширина, мм | Высота, мм | Максимальная скорость движения, км/ч | Пушка | Пулемёты | Боекомплект, выстрелов / патронов | ПТУР | Двигатель |
|---|---|---|---|---|---|---|---|---|---|---|---|
| БМД-1 обр. 1969 г. | 7,2 ±2,5% | 3 (4) | 5400 | 2630 | 1620 – 1970 | 60 | 1 × 73-мм 2А28 | 3 × 7,62-мм ПКТ | 40 / 4000 | 3 × 9М14 | дизельный 6-цилиндровый 240 л. с. |
| БМД-1К обр. 1971 г. | 7,6 ±2,5% | 6 | 5400 | 2630 | 1620 – 1970 | 60 | 1 × 73-мм 2А28 | 3 × 7,62-мм ПКТ | 40 / 3000 | 3 × 9М14 | дизельный 6-цилиндровый 240 л. с. |
| БМД-1П обр. 1977 г. | 7,6 ±2,5% | 3 (4) | 5400 | 2630 | 1620 – 1970 | 60 | 1 × 73-мм 2А28 | 3 × 7,62-мм ПКТ | 40 / 3500+440 | 2 × 9М1131 × 9М111 | дизельный 6-цилиндровый 240 л. с. |
| БМД-1ПК обр. 1978 г. | 7,6 ±2,5% | 6 | 5400 | 2630 | 1620 – 1970 | 60 | 1 × 73-мм 2А28 | 2 × 7,62-мм ПКТ | 40 / 3250+440 | 1 × 9М1131 × 9М111 | дизельный 6-цилиндровый 240 л. с. |
Машины на базе БМД-1
Единственной серийной машиной на базе БМД-1 стал БТР-Д — бронетранспортёр, принятый в 1974 году на вооружение воздушно-десантных войск. Появление БТР-Д было вызвано малой вместимостью БМД-1, затруднявшей полное перевооружение на него воздушно-десантных войск. БТР-Д на 800 кг тяжелее базовой машины и конструктивно отличается от неё прежде всего удлинённым на 483 мм корпусом с дополнительной парой опорных катков, отсутствием башни и увеличенной высотой среднего отделения, в котором в дополнение к троим членам экипажа располагаются девять десантников. Штатное вооружение БТР-Д состоит из двух курсовых пулемётных установок, аналогичных БМД-1, десант может также вести стрельбу через амбразуры из личного оружия. На базе БТР-Д, в свою очередь, был создан ряд специализированных вариантов, таких как носитель ПТУР, машина для перевозки расчётов ПЗРК, командно-штабная машина и ряд других.
Точные данные о численности выпущенных БТР-Д отсутствуют, но согласно данным, представленным СССР при заключении ДОВСЕ, всего в Европе имелось 769 бронетранспортёров этого типа. БТР-Д использовались советскими и российскими войсками и миротворческими контингентами в ряде операций. По состоянию на 2007 год, в странах бывшего СССР, прежде всего в России, на вооружении всё ещё остаётся около 800 БТР-Д.
Первые попытки создания САУ на базе БМД-1 были предприняты ещё в 1967—1968 годах, но разработанные 120-мм самоходный миномёт 2С8 «Ландыш» и 122-мм самоходная гаубица 2С2 «Фиалка» в серийное производство не пошли, так как слишком высокой оказалась нагрузка на ходовую часть при выстреле. Лишь в конце 1970-х годов на базе БТР-Д была создана 120-мм САУ 2С9 «Нона-С», чьё серийное производство началось в 1981 году.
Это сила!
Недавно новый батальонный комплект усовершенствованной техники поступил на вооружение в гвардейский Кубанский казачий десантно-штурмовой полк, расквартированный в Новороссийске.
Фото автора
Недавно новый батальонный комплект усовершенствованной техники поступил на вооружение в гвардейский Кубанский казачий десантно-штурмовой полк, расквартированный в Новороссийске.
– Войска продолжают развиваться и совершенствоваться в своём техническом наполнении. Новороссийцы принимают на вооружение девятый батальонный комплект техники четвёртого поколения из тех, что уже поступили в соединения и воинские части ВДВ. А до конца года и ещё один десантно-штурмовой полк этого соединения получит такой же батальонный комплект. Эти образцы бронетанкового вооружения, несомненно, повышают мощь и ударную силу десантных подразделений, – прокомментировал это плановое событие заместитель командующего ВДВ по материально-техническому обеспечению генерал-майор Нариман Тимергазин.
Фото автора
Генерал-майор Нариман Тимергазин.
В прославленном гвардейском казачьем полку с нетерпением ждали обновления своего технического строя. Специалисты десантно-штурмового батальона, получившего новую технику, прошли двухмесячный курс обучения и переподготовки на новые образцы боевых и транспортных десантных машин в Омском учебном центре подготовки младших специалистов ВДВ. Командиры боевых машин и наводчики-операторы основательно изучили боевой модуль «Бахча-У» в тульском Конструкторском бюро приборостроения (КБП), где он разрабатывался. Офицеры и прапорщики батальона имели возможность углубить свои знания и получить практический опыт тактического применения новых боевых машин на курсах переподготовки в Рязанском гвардейском высшем воздушно-десантном командном училище.
weaponscollection.com
Бахча-У.
Конечно, серьёзные инновации потребуют нового уровня знаний и навыков наводчиков-операторов, командиров экипажей. Но они кое-чему уже научились у тульских разработчиков. Да и сама возможность подняться на новую ступень технического совершенствования даёт о себе знать. Десантники – народ любознательный.
Фото автора
Гвардии майор Артём Сальников.
Какое вооружение несет на себе техника?
Башня имеет 30-миллиметровую автоматическую пушку 2А42. Она может стрелять как одиночными, так и выпускать два автоматических. Скорострельность колеблется в диапазоне 200-300 выстрелов в минуту, или от 550 за шестьдесят секунд – все зависит от выбранного режима. Перезарядка осуществляется вручную или благодаря пиропатронам ППЛ. Кроме этого, имеется еще и стабилизатор вооружения 2Э36. Вообще-то, он разрабатывался для боевой машины пехоты БМП-2. Но благодаря своим привлекательным свойствам был адаптирован и для БМД-2. Для наведения на цель используются комбинированные прицелы БПК-1-42 и БПК-2-42. Также есть дневной зенитный прибор ПЗУ-8. Кроме них предусмотрены также и ручные приводы наведения.
Объект 916К
Также известен как командирская БМД-2К. Эта техника была принята на вооружение в 1986 году. В первую очередь эта машина создавалась для того, чтобы обеспечить надежное и оперативное управление подразделениями. Была изменена БМД-2 внутри и внешне. Так, предусматривалось наличие второй радиостанции Р-173. В качестве радиоприемника использовался Р-173П. Также присутствует второй антенный вход, который должен поддерживать передачу информации. Продублирован и аппарат переговорного устройства ВВ36. Также командирская машина имеет отопитель, курсоуказатель ГПК-59, бензоэлектрический агрегат АБ-0,5-П/30, прибор химической и радиационной разведки ПРХР ГО-27 (им был заменен гамма-датчик ГД-1М), вытяжной вентилятор среднего отделения. Было добавлено два съемных столика. Чтобы улучшить условия работы командира, из машины изъяли комплекс управляемого ракетного вооружения. Также из-за желания разместить зарядный агрегат для походного использования сняли среднее заднее сиденье стрелка-автоматчика.
Основные характеристики
Заводские параметры и габариты БМД-4М:
- Длина корпуса составила 6000 мм, а с учётом пушки — 6780 мм.
- Ширина корпуса имеет размер 3256 мм.
- Высота — 2227 мм.
- Вес по сравнению с прошлой моделью уменьшился до 13600 кг.
- Колёсная база и колея составили 3323 мм и 2700 мм, соответственно.
Корпус и башня
Комплектация БМД-4М не претерпела особых изменений, пребывая в рамках традиций изготовления военных машин отечественного производства. Это алюминиевый корпус брони в сочетании башней из стали, имеющей максимальный радиус поворота в 360 градусов. Фронтальная часть корпуса выделена для размещения отделения управления, в котором имеются места для пары десантников и водителя.
Центральная часть машины отведена для боевого расчёта. Её венчает башня с вооружением имеющая функцию вращения. Тут же предусмотрены посадочные места для командира экипажа и наводчика целей. За ними расположен отсек десанта с местами посадки 3-х человек. Кормовая часть БМД-4М представлена трансмиссионно-моторным отделением.
Система управления огнём (СУО)
В состав модернизированной машины десанта входит автоматический механизм управления огнём в совокупности с системой стабилизации вооружения по двум плоскостям, что позволяет осуществлять прицельные выстрелы во время движения техники. Кроме этого, на машине установлен прицел ночного видения, тепловизор, дальномер с лазерной системой и средства сопровождения цели. Благодаря такому оснащению дальность стрельбы ракет «Аркан» составляет более пяти километров. Боевой модуль допускает угол возвышения до 60 градусов.
Силовая установка и трансмиссия
БМД-4М оснащена энергоёмким дизельным мотором УТД-29 с системой жидкого охлаждения, идентичного с технологиями БМП-3. Максимальная мощность десятицилиндрового мотора в сочетании с частотой вращения коленчатого вала со сокростью в 2600 оборотов в минуту выдают 500 лошадиных сил. Максимальный крутящий момент составляет 1460 Нм. При всей своей массе в 910 кг двигатель внутреннего сгорания отлично справляется с нагрузками, в том числе в условиях высокогорного ландшафта, сохраняя свои качества на предельной высоте до 4500 метров.
Трансмиссия этой боевой единицы конструктивно схожа с БМП-3 и составляет одно целое вместе с двигателем. Четырёхскоростная коробка передач на автоматике, оснащена гидродинамическим трансформатором.
Ходовая часть
Торсионная независимая подвеска с телескопическими гидроамортизаторами предоставили БМД-4М широкие возможности для изменения клиренса в сторону увеличения от 190 до 590 мм. 5 опорных катков по обе стороны приподнимают и опускают корпус в зависимости от сложностей рельефа и пересечения местности, в том числе по водной поверхности со скоростью 10 км/ч за счёт водомётных двигателей. Объёмные топливные баки позволяют совершать 500 км маршруты без дозаправки с предельной скоростью по ровной дороге — 70 км/ч. Высокие ходовые характеристики гарантируют преодоление подъёмов до 35 градусов, препятствий шириной до 2-х метров и высотой до 0,7 метров.
БМД-1 — видео
https://youtube.com/watch?v=F58ONyS-x4c
Для сварки корпуса использовали броневой алюминиевый сплав, башня изготавливалась из стальной брони. Лобовые листы способны были выдержать воздействие 12,7-мм пуль. В носовой части наблюдалось сужение, а потому ее поперечное сечение имело Т-образную форму с развитыми надгусеничными нишами. Машины была оборудована системой коллективной защиты от ОМП, состоящей из прочной и герметичной конструкции корпуса и башни, прибора радиационной и химической разведки ГО-27, фильтровентиляционной установки, механизма остановки двигателя и системы вытяжной вентиляции. Кроме того, на БМД-1 установили противопожарное оборудование, включающее автоматическую установку ППО с системой термодатчиков, находящихся в МТО, и ручного огнетушителя ОУ-2.
БМД-1 ведет огонь из пулемета ПКТ
Устройство
БМД-1 оснащена V-образным шестицилиндровым четырехтактным дизельным двигателем 5Д-20 жидкостного охлаждения. Система питания воздухом отличается устройством воздухозабора, включающего два кинематически связанных клапана, которые попеременно перекрывают забор воздуха снаружи БМД-1 и из боевого отделения. Эта мера существенно увеличивает безопасность движения на плаву. Кроме того, в холодное время года осуществляется подогрев всасываемого двигателем воздуха. Эжекционная система охлаждения обеспечивает отсос пыли из воздухоочистителя и вентиляции МТО. Здесь же находится механизм автоматического действия защиты двигателя от попадания воды, который не допускает жидкость в цилиндры дизеля при его остановке во время преодоления водной преграды или мойки.
Ходовая часть включает механическую трансмиссию, состоящую из однодискового фрикциона сухого трения, простой коробки передач (4 переднего и 1 заднего хода), а также по 5 опорных и 4 поддерживающих катка по каждому борту. Индивидуальная гидропневматическая подвеска состоит из 10 пневматических рессор. Ведущие колеса расположены сзади, а направляющие — впереди. Стальные мелкозвенчатые гусеницы натягиваются посредством кривошипного механизма натяжения с электрогидравлическим приводом. Движение машины по воде осуществляется с помощью водометного движителя, который состоит из двух водометов с заслонками. Откачка воды производится с помощью двух насосов с электродвигателями.
Основное вооружение у БМД-1 такое же, как и у БМП-1, — 73-мм гладкоствольная пушка 2А28 с концентрически расположенными противооткатными устройствами, находящаяся в одноместной сварной вращающейся башне. Боекомплект орудия составляют 40 выстрелов, размещенных на вращающемся конвейере и подающихся на линию заряжания посредством электрического привода. При этом используются электрические и ручные приводы наведения. С пушкой спарен 7,62-мм пулемет ПКТ. Пулеметный боекомплект составляют 4000 патронов. На башне смонтирован пусковой кронштейн для ПТУР 9М14М «Малютка», управление которым производится изнутри машины.
БМД-1 оснащена комбинированным прицелом 1ПН22М1, шестью перископическими приборами ТНПО-170, двумя перископическими обогреваемыми приборами наблюдения ТНПП-220, перископическим бинокулярным беспроводным прибором ТВНЕ-4, перископическим прибором МК-4С. Машина также оборудована радиостанцией Р-123 и ТПУ Р-124 на пять абонентов. На основе БМД-1 разработан плавающий бронетранспортер БТР-Д, который транспортируется парашютным и парашютно-реактивным способами и предназначен для перевозки личного состава, в частности, раненых, а также вооружения, боеприпасов, горюче-смазочных материалов и т. п.
Тактико-технические характеристики БМД-1
Экипаж, чел.: 2 Десант, чел.: 5 Годы производства: 1968—1987 Количество выпущенных, шт.: около 3800 Компоновочная схема: совмещённые боевое, десантное и отделение управления спереди, моторно-трансмиссионное сзади
Вес БМД-1
— 7,2 тонн
Размеры БМД-1
— Длина корпуса, мм: 5400 — Ширина корпуса, мм: 2630 — Высота, мм: 1620—1970 — База, мм: 2800 — Колея, мм: 2380 — Клиренс, мм: 100—450
Броня БМД-1
— Тип брони: катаная алюминиевая АБТ-101 — Лоб корпуса (верх), мм/град.: 15 / 75° — Лоб корпуса (середина), мм/град.: 32 / 47° — Лоб корпуса (низ), мм/град.: 10 / 70° — Борт корпуса (верх), мм/град.: 23 / 0° — Борт корпуса (низ), мм/град.: 20 / 0° — Корма корпуса (верх), мм/град.: 15 / 38° — Корма корпуса (низ), мм/град.: 20 / 9° — Днище, мм: 12 — Крыша корпуса, мм: 10—12 — Лоб башни, мм/град.: 22 / 42° — Борт башни, мм/град.: 18 / 33° — Корма башни, мм/град.: 12 / 21° — Крыша башни, мм: 5
Вооружение БМД-1
— Калибр и марка пушки: 73-мм 2А28 «Гром» — Тип пушки: гладкоствольный полуавтоматический гранатомёт — Длина ствола, калибров: 29 — Боекомплект пушки: 40 — Прицелы: ТНПП-220, перископический дневной и ночной пассивный 1ПН22М1 — Пулемёты: 3 × 7,62-мм ПКТ — Другое вооружение: 3 × ПТУР 9М14М
Двигатель БМД-1
— Тип двигателя: 5Д20 — Мощность двигателя, л. с.: 240
Скорость БМД-1
— Скорость по шоссе, км/ч: 61 — Скорость по пересечённой местности, км/ч: 45—50, (9—10 на плаву)
— Запас хода по шоссе, км: 500 — Запас хода по пересечённой местности, км: 400, (96—116 на плаву) — Удельная мощность, л. с./т: 32,5 — Тип подвески: индивидуальная гидропневматическая, с изменяемым клиренсом — Преодолеваемый подъём, град.: 32° — Преодолеваемая стенка, м: 0,7 — Преодолеваемый ров, м: 2,5 — Преодолеваемый брод, м: плавает
Характеристики БМД-1
В 1960-х годах в военных кругах утвердилось представление о том, что новая крупномасштабная война, если она и произойдет, будет совершенно не похожа на предыдущие конфликты, прежде всего, за счет применения тактического ядерного оружия.
Если мотострелковые подразделения, в целом, были к такому повороту событий готовы — существующие БТР, и тем более танки, обеспечивали надежную защиту от поражающих факторов ядерного оружия и радиации, то десантники оказывались в довольно сложной ситуации. Им была доступна только автомобильная техника и потому вопрос о создании боевой бронированной машины пригодной для десантирования и непосредственной поддержки десанта, в эти годы встал очень остро.
Разработка боевой машины десанта
Инициатором разработки такой машины был командующий ВДВ генерал армии Василий Филиппович Маргелов. Тактико-техническое задание было выдано одновременно КБ Мытищенского машиностроительного завода, КБ Волгоградского тракторного завода и Всесоюзному научно-исследовательскому институту. Было это в апреле 1964 г.
Машина должна иметь броню защищающую экипаж от пуль и осколков, быть плавающей, обладать огневой мощью БМП и, самое главное, быть авиатранспортабельной и способной к десантированию парашютным способом. При рассмотрении трех проектов проект Волгоградского тракторного завода был признан наиболее соответствующим требованиям заказчика и был выбран для дальнейшей разработки.
Непосредственно к работам над созданием «объекта 915″ в ОКБ приступили уже летом 1965 г. При создании боевой машины десанта (БМД) конструкторы применили новейшие разработки в области создания легкой и прочной брони, дизельный двигатель 5Д-20, а также принципиально новую систему гидравлической подвески, обеспечивающую изменяемый клиренс машины.

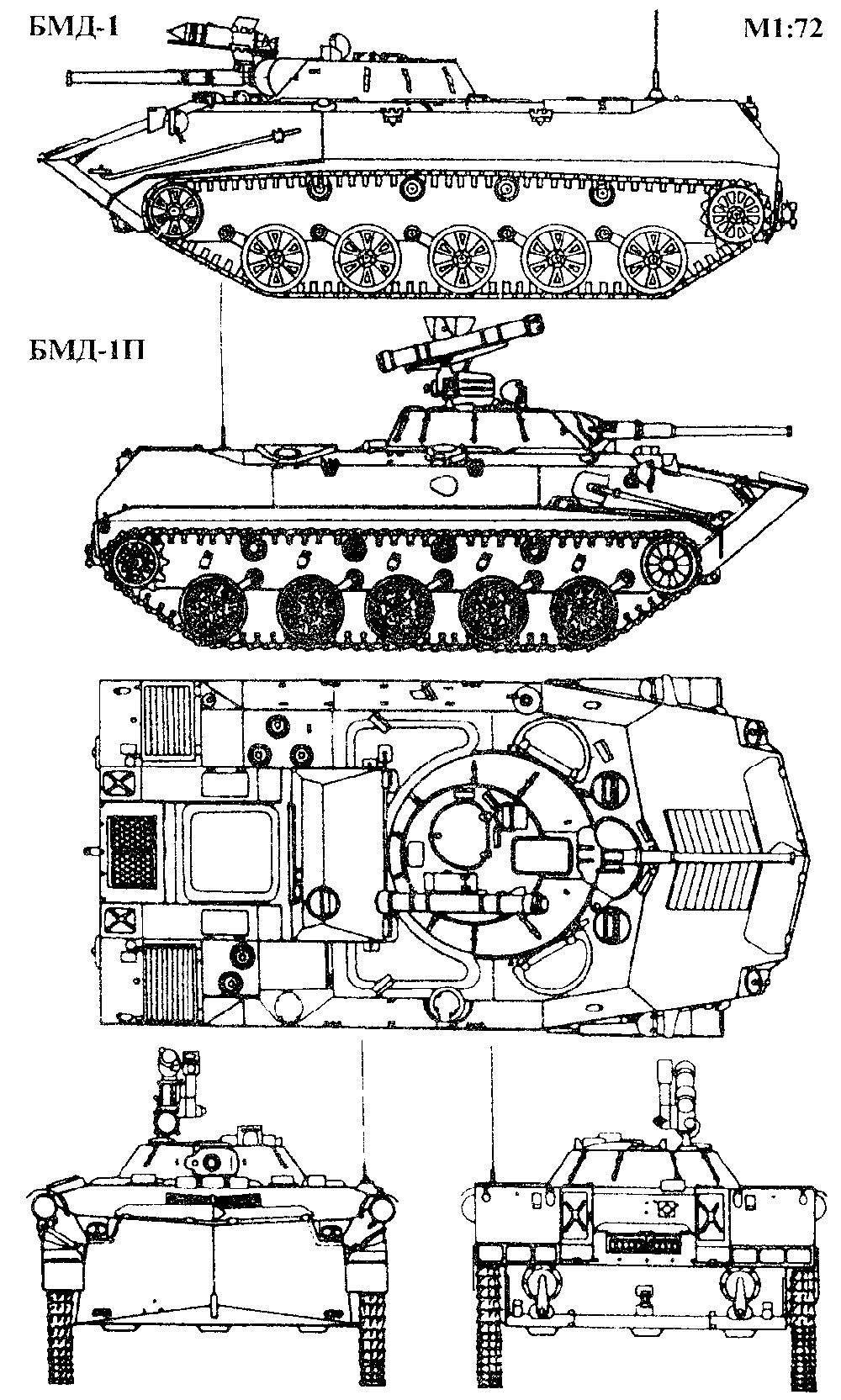

Чертеж боевой машины десанта (БМД-1)
На плаву БМД двигалась с помощью двух водометных движителей. Комплекс вооружения, заимствованный от БМП-1, дополнялся двумя курсовыми пулеметами ПКТ, расположенных в специальных нишах по краям корпуса.
В мае 1966 г. машина прошла заводские испытания и после устранения выявленных недостатков, в 1967 г. была представлена государственной комиссии, а 14 апреля 1969 г. была принята на вооружение, хотя её производство развернули в Волгограде ещё в 1968 году. В производстве БМД-1 находилась до 1979 года.
Модификации и модернизации БМД-1
БМД-1 в производстве с 1968 года, до конца производства изготовлено 2200 машин.
В 1971 г. на вооружение была принята БМД-1К — командирский вариант машины, отличающейся от базовой наличием второй радиостанции Р-123. Всего произведено 360 машин.
В период с 1972 по 1975 г. была произведена незначительная модернизация ходовой части.
В 1978 г. на вооружение принимается модификацияБМД-1П и соответственно командирская машина БМД-1ПК. Вместе противотанкового ракетного комплекса 9К14 устанавливался ПТРК 9К111, БМД оборудовалась гирополукомпасом ГКП-59 и отопителем. Производство БМД-1П осуществлялось с 1979 по 1986 г., всего было выпущено около 1000 машин. Производство БМД-1ПК начатое также в 1979 году, закончилось в 1986 году. Было выпущено 220 машин.

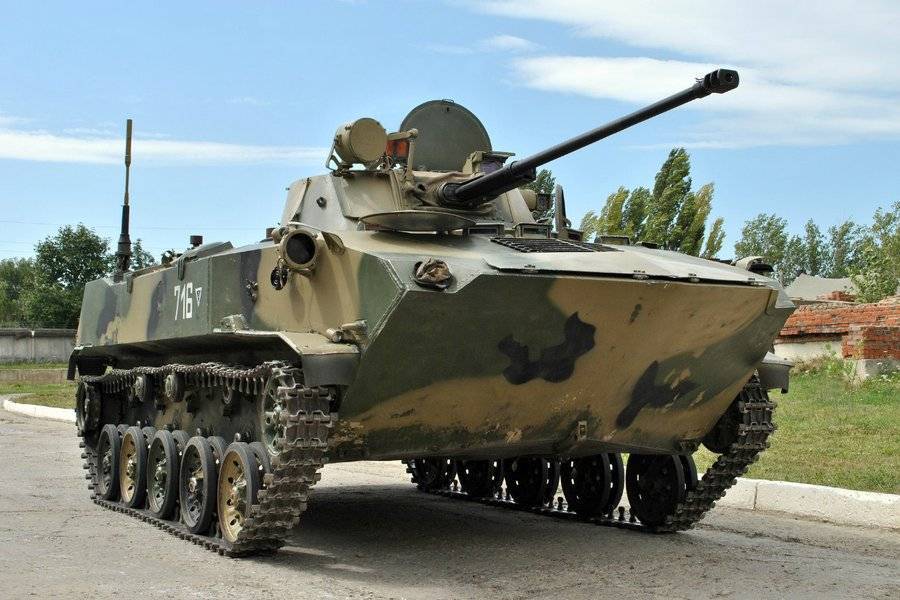

Боевая машина десанта (БМД-1)
На базе БМД-1 был создан бронетранспортер БТР-Д и многочисленное семейство машин на его базе. Официально БМД-1 на экспорт не поставлялась.
Заключение
Вот что собой представляет БМД-2 – основная боевая единица, предназначенная для десантных войск. Эта техника обладает довольно неплохими характеристиками, что позволяет ей успешно противостоять живой силе противника, бронированным целям, и даже поражать некоторых представителей авиации – те же вертолеты. Хотя сейчас, в конце второго десятилетия двадцать первого века, она считается морально устаревшей. Но, тем не менее, при необходимости БМД-2 может быть относительно успешно использована даже против современных разработок. Многое здесь зависит еще и от умений экипажа, его опытности и отточенности совершаемых действий. Все это позволяет уравнять шансы до приемлемого уровня при встрече с современными разработками.
