АГС-17 «Пламя»: история создания, описание и характеристики

5.Уход за гранатомётом, его хранение и сбережение

АГС-17 должен содержаться всегда в полной исправности и быть готовым к стрельбе.

Это достигается своевременной чисткой и смазкой, правильным хранением гранатомёта, бережным обращением с ним и своевременным устранением поломок и повреждений.

Чистка АГС-17, находящегося в подразделении, производится:

после стрельбы – немедленно по окончании стрельбы в поле; чистятся и смазываются канал ствола и затвор, затем производится чистка АГС-17 по возвращении со стрельбы;

  • после занятий в поле без стрельбы – по возвращении с занятий;
  • в боевой обстановке и на длительных учениях – ежедневно в периоды затишья боя и во время перерывов в учениях;

если АГС-17 стоит без применения – не менее одного раза в неделю.

Для чистки и смазки гранатомёта применяются:

  • жидкая ружейная смазка – при температуре воздуха от +5 до –50*С.
  • ружейная смазка – при температуре воздуха выше +5*С.
  • раствор РЧС – для чистки канала ствола и частей гранатомёта, подвергшихся воздействию пороховых газов;

применяется при температуре воздуха от +50 до –10*С.

  • ветошь или бумага КВ-22 – для обтирки, чистки и смазки гранатомёта.
  • пакля (короткое льноволокно), очищенное от кострики – только для чистки канала ствола.
  • фланелевая салфетка и обезжиренная вата – для чистки прицела.

Чистка и смазка АГС-17, внесённого зимой в тёплое помещение, производится через 10-20 минут (после того как он отпотеет). Когда появятся капли воды, нужно, не дожидаясь высыхания влаги, насухо протереть части и механизмы гранатомёта и смазать их.

Ответственность за хранение АГС-17, прицелов и выстрелов в подразделении несёт командир подразделения. При казарменном расположении АГС-17, установленный на станке, хранится на стеллаже, при этом ударник должен быть спущен с боевого взвода. При временном расположении в каком-либо здании гранатомёт и прицел хранить в сухом месте, в удалении от дверей, печей и обогревательных приборов.

6.Требования безопасности при обращении с АГС-17 и выстрелами к нему при стрельбе.

 ЗАПРЕЩАЕТСЯ:

  • допускать к стрельбе лиц, не имеющих твёрдых практических навыков в выполнении приёмов и правил стрельбы из гранатомёта;
  • вести огонь из гранатомёта, ствол которого засорён грязью, песком, снегом и т.д.
  • производить работы с заряженным гранатомётом, не связанные со стрельбой;
  • производить разборку выстрелов или исправление их элементов;
  • пользоваться молотком или другими предметами для выравнивания выстрелов в ленте;
  • применять для стрельбы выстрелы, имеющие качку гранаты в гильзе, зелёный налёт на капсюле, трещины на гильзе, вмятины и повреждённую мембрану; в случае падения выстрела его необходимо изъять из обращения и уничтожить. Выстрел, упавший с высоты более 3м, подлежит уничтожению на месте.
  • трогать неразорвавшиеся после стрельбы гранаты; такие гранаты необходимо уничтожать на месте их падения с соблюдением требований безопасности; при глубоком снежном покрове, не позволяющем определить место падения неразорвавшихся гранат, разрешается не разыскивать их, а подорвать весной, сразу после стаивания снега; однако по окончании стрельбы необходимо установить сплошное ограждение района падения гранат с надписями, запрещающими движение в ограждённой зоне.

Во всех случаях, когда гранатомёт заряжен и не ведётся стрельба, ставить его на предохранитель; снимать гранатомёт с предохранителя перед открытием огня. При обращении с выстрелами необходимо:

  • не допускать падения выстрелов;
  • перевозить или переносить выстрелы только в укупорке или в коробках для выстрелов;
  • хранить выстрелы на ОП летом в тени, защищая их от воздействия солнечных лучей;
  • оберегать выстрелы от влаги;
  • вскрывать укупорку с выстрелами только перед снаряжением ленты;

7.Приёмы стрельбы из гранатомёта.

Гранатомёт обслуживается наводчиком и помощником наводчика; в состав расчёта может входить подносчик.

Для переноски гранатомёта в собранном виде:

наводчик – придаёт телу гранатомёта горизонтальное положение, поворачивает ствол влево (вправо) до упора и закрепляет механизмы наводки, после чего берётся за задние ноги у сошников;

помощник наводчика – левой (правой) рукой берётся за переднюю ногу у сошника, а другой рукой переносит коробку с выстрелами;

подносчик (если имеется) – переносит две коробки с выстрелами.

АГС-17 могут переносить три человека: каждый из которых берётся одной рукой за ногу у сошника, а другой рукой переносит коробку с выстрелами.

Для переноски гранатомёта в разобранном виде:

  • наводчик – переносит тело гранатомёта в чехле, прицел ПАГ-17 – в футляре и одну коробку с выстрелами;
  • помощник наводчика – переносит на лямках станок и в руках одну-две коробки с выстрелами;
  • подносчик (если имеется) – переносит 2 коробки с выстрелами, взяв их у наводчика и помощника наводчика.

 В зависимости от условий местности и огня противника стрельба из АГС-17 может вестись из положения лёжа, с колена, сидя, стоя из окопа или с БТР, имеющего специальное оборудование. При выборе положения для стрельбы следует учитывать, что с увеличением высоты линии огня снижается устойчивость гранатомёта во время стрельбы.

Эксплуатация

Расчет АГС-17 состоит из двух человек, в расчет может входить и подносчик боеприпасов. Как правило, стрельба ведется в автоматическом режиме, хотя, можно вести и одиночный огонь. Наиболее эффективна стрельба короткими очередями (3-5 гранат).

В бою перемещение гранатомета производится вместе со станком, для этого можно использовать специальные ремни. Следует отметить, что весит это оружие немало – 18 кг, а вместе со станком – 52 кг. И это не считая боекомплекта гранатомета. Данный факт можно назвать главным недостатком гранатомета. В целом же, можно сказать, что АГС-17 — это надежное и эффективное оружие, достаточно простое в эксплуатации. Его разборка не требует дополнительных инструментов и может быть проведена в полевых условиях. Все вышеперечисленные качества были неоднократно проверены в ходе множества войн и конфликтов последних десятилетий. По большинству своих характеристики АГС-17 уверенно превосходит зарубежные аналоги.

Примечания

  1. «Сегодня мы востребовано производим 30-мм автоматические гранатомёты КБА-117 (аналог известного АГС-17)»Дмитрий Богданов. Оружейники бога войны // «Defense Express», 2011 (интервью с директором ГП «Конструкторское бюро „Артиллерийское вооружение“ Андреем Вячеславовичем Палёхиным)
  2. ↑ Jones, Richard D. Jane’s Infantry Weapons 2009/2010. Jane’s Information Group; 35 edition (January 27, 2009). ISBN 978-0-7106-2869-5.
  3. О военной помощи Грузии со стороны иностранных государств // „Зарубежное военное обозрение“, № 6 (735), 2008. стр.94-95
  4.  (недоступная ссылка). Дата обращения 10 декабря 2012.
  5. «Military Review», October 1988 page 87
  6. major James McCarl, Jr. Sandinista Counterinsurgency Tactics. Fort Leavenworth, Kansas, 1990. pp. 62, 130

Выстрел

В отличие от обычных людей, артиллеристы выстрелом называют не только физический процесс выталкивания заряда из ствола пороховыми газами, но и совокупность необходимых для этого предметов. Для ведения огня из пушек и гаубиц нужны снаряды с гильзами и капсюлями, иногда (крупнокалиберным орудиям) и мешки с порохом. Штатным выстрелом гранатомету АГС-17 служит граната ВОГ-17. Кроме него разработаны дополнительные боеприпасы (ВОГ-17М, ВОГ-30, отличающиеся массой ВВ). Состоят они из гильзы, оснащенной выталкивающим пороховым зарядом, и капсюлем, а также самой гранаты. По своей сути эти выстрелы ничем не отличаются от осколочных артиллерийских снарядов, за исключением довольно небольшого калибра (30 мм) и размеров, скорее соответствующим боеприпасам авиационных пушек, только со скругленным острием. В радиусе семи метров граната уничтожает осколками все живое.

Модификации

АГС-17 «Пламя» (Индекс ГРАУ — 6Г11, индекс гранатомёта со станком — 6Г10, обозначение КБ 216П) — базовый пехотный вариант на станке-треноге САГ-17. Во время войны в Афганистане нередко устанавливался в проёме входной двери вертолёта Ми-8Т;

АП-30 «Пламя-А» (также АГ-17А, индекс разработчика — 216П-А, Индекс УВ ВВС — 9-А-800) — авиационный вариант, отличающийся от базового электроспуском, счётчиком выстрелов, уменьшенным с 715 мм до 600 мм шагом нарезов в канале ствола из-за увеличенной скорости гранаты при стрельбе с вертолёта и увеличенным до 420—500 выстр/мин. темпом стрельбы и соответственно, массивным радиатором охлаждающим ствол при более интенсивной стрельбе. Разрабатывался по постановлению ЦК КПСС и СМ СССР № 1044—381 от 26 декабря 1968 года, принят на вооружение в 1980 году.

АГ-17Д — вариант, устанавливается в БМПТ «Терминатор»

АГ-17М — морская модификация, оснащённая увеличенным радиатором ствола. Устанавливается в башенных установках на катерах, а также в курсовой установке на БМП-3.

КБА-117 — украинский вариант, созданный КБ «Артиллерийское вооружение», предназначен для установки на боевой модуль бронетранспортеров и бронекатеров. В начале 2014 года начата разработка пехотного варианта.

Застава М93 (Zastava BGA 30 mm) — сербский 30-мм гранатомёт производства компании «Застава Оружие», копия советского АГС-17.

Станок САГ-17

Первой модификацией стала система, устанавливаемая на относительно низкой треноге, поддерживающей короб, состоящий из двух частей (верхней и нижней). Помимо основной функции, станок выполняет еще и дополнительную: служит несущей конструкцией для аккумуляторных батарей подсветки, используемой для стрельбы ночью. В верхней части устройства размещены две люльки, верхняя и нижняя. Первая предназначена для непосредственной установки гранатомета при помощи цапф и имеет возможность горизонтального качания. Здесь же находится и фиксатор, соединяющий люльку с серьгой АГС-17. Нижняя же обеспечивает горизонтальное наведение в пределах сектора обстрела и поддерживает механизм вертикально качающейся части. Вся тренога, вместе со станком, состоящим из двух люлек, унифицирована и имеет наименование САГ-17.

4.Осмотр гранатомёта и подготовка его к стрельбе.

Осмотр АГС-17 проводится периодически в сроки, установленные Уставом внутренней службы, а также все гранатомёты перед стрельбой и перед выполнением боевой задачи.

АГС-17 осматривают в собранном и разобранном виде. Для осмотра в разобранном виде:

произвести полную или неполную разборку и протереть части насухо; сличить номера частей и тщательно осмотреть каждую часть и механизм, удостовериться, что на металлических частях нет забоин, вмятин, погнутостей, сорванной резьбы, ржавчины и грязи, способных вызвать нарушение нормальной работы механизмов, и нет ли качки прикреплённых деталей.

Кроме того:

1.При осмотре ствола – особое внимание на состояние канала ствола (разгар канала ствола и ржавчина, раковины, стёртость полей нарезов или округление углов полей нарезов). Недостатки канала ствола заносятся в формуляр гранатомёта

Недостатки канала ствола заносятся в формуляр гранатомёта.

2.При осмотре ствольной коробки – забоины и вмятины на копирах; исправность клиньев съёмника и спусковой планки; работу защёлки коробки для выстрелов, ручки эксцентрика кронштейна прицела и спускового рычага.

3.При осмотре затвора – перемещение досылателя по пазам затвора; вмятины и забоины на боевой плите; работу рычага бойка, разобщителя, извлекателя и штока цилиндра гидротормоза; нет ли течи керосина через уплотнения в гидротормозе.

4.При осмотре приёмника – работу рычага подачи, подавателя, фиксирующих пальцев, отражателя, защёлки.

5.При осмотре крышки ствольной коробки и механизма перезаряжания – фиксирование обоймы в переднем положении; состояние троса.

6.При осмотре ударно-спускового механизма – работу шептала и фиксатора штока ударника, перемещение ударника по пазам направляющей; фиксирование ручки регулятора темпа стрельбы в положениях МИН и МАКС.

7.При осмотре станка – работу рукояток зажимов ног, складывание ног станка, плавность механизма вертикальной наводки, работу зажимов горизонтальной и вертикальной наводки.

8.При осмотре коробок для выстрелов и лент – вмятины и заусеницы, мешающие движению ленты, надёжность стопорения крышки, створки и шторки коробки, фиксирование коробки на АГС-17; ленты не должны быть растянуты.

9.При осмотре выстрелов – нет ли наружных повреждений, ржавчины, помятостей на ВМГ, корпусах гранат и гильзах; крепление гранат в дульцах гильз; нет ли на капсюлях зелёного налёта, не выступают ли капсюли выше поверхности дна гильз; нет ли среди боевых выстрелов учебных. ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ для стрельбы боеприпасы, имеющие наружные повреждения, особенно повреждение мембран.

ПОДГОТОВКА  ГРАНАТОМЁТА  к  СТРЕЛЬБЕ:

Проводится под руководством командира отделения с целью обеспечения безотказной работы во время стрельбы.

Порядок подготовки:

  • произвести чистку АГС-17, осмотреть в разобранном виде и смазать; собрать и осмотреть в собранном виде;
  • осмотреть ПАГ-17, произвести при необходимости выверку прицела;
  • осмотреть коробки с лентами;
  • непосредственно перед стрельбой протереть насухо канал ствола, осмотреть выстрелы и снарядить ими ленты, уложить ленты с выстрелами в коробки.

Описание конструкции

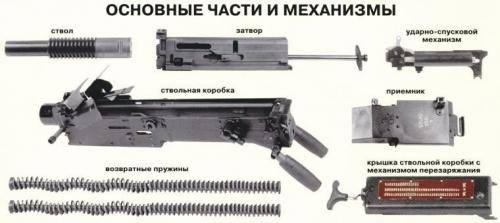

Автоматика АГС-17 работает за счет отката свободного затвора. Использовать подобную схему позволяет малая длина ствола, слабый метательный заряд гранаты и небольшая дульная энергия боеприпаса. Конструкция гранатомет состоит из следующих элементов: ударно-спускового механизма, приемника, короба со стволом, затвора, механизма перезарядки, возвратных пружин.

АГС-17 имеет нарезной ствол, который можно быстро заменить, он крепится к ствольной коробке с помощью чеки и замыкателя. Прямоугольный затвор гранатомета оснащен досылателем, который перемещается вертикально, и гребнем, извлекающим стреляную гильзу. Внутри затвора расположен гидравлический тормоз отката, который увеличивает цикл автоматики, повышая тем самым кучность и точность стрельбы. В состав тормоза входит цилиндр с керосином, шток с поршнем и фланец, который препятствует вытеканию жидкости. При откате гидравлический тормоз упирается в затыльник оружия, а при движении вперед — в специальные выступы ствольной коробки.

В канале затвора находятся две возвратные пружины.

В крышке ствольной коробки АГС-17 размещен механизм перезаряжания, состоящий из обоймы и троса с Т-образной рукоятью. При вытягивании троса происходит оттягивание затвора назад. При стрельбе с АГС-17 механизм перезарядки остается неподвижным.

Ударный механизм станкового гранатомета – куркового типа. Во время спуска курок бьет по рычагу бойка, находящегося в затворе. Ударно-спусковой механизм размещается в левой части ствольной коробки.

АГС-17 оснащен предохранителем флажкового типа, который запирает шептало курка. Гранатомет имеет механизм для регулировки темпа стрельбы. Он работает через изменение продолжительности цикла работы автоматики оружия.

Флажок, с помощью которого можно менять темп стрельбы, имеет два фиксированных положения: верхнее – 350-400 выстр./мин. и нижнее — 50-100 выстр./мин.
Для управления гранатометом АГС-17 используются две горизонтальные откидные ручки, между ними расположен спусковой рычаг.

Питание АГС-17 ленточное, лента гранатомета — звеньевая, металлическая, имеет открытое звено. Она укладывается в коробку округлой формы, которая крепится к правой стороне ствольной коробки. Механизм подачи ленты состоит из подпружиненного подавателя и рычага подачи с роликом. Использованная гильза экстрадируется из ствольной коробки при помощи специального отражателя вниз.

Короб для ленты имеет ручку для переноски, крышку и створку с защелками, а также специальную шторку, которая закрывает горловину во время транспортировки.

Для наведения оружия используется оптический прицел ПАГ-17, который устанавливается с помощью кронштейна на левой стороне ствольной коробки. Прицельные приспособления позволяют вести огонь прямой наводкой на дистанции в 700 метров, также их можно использовать и при стрельбе с закрытых позиций. Кроме оптического, гранатомет оснащен и механическим прицелом, который состоит из мушки и целика.

Для установки АГС-17 используется станок САГ-17. В походном положении САГ-17 складывается и обычно перемещается вторым номером расчета. Все опоры станка регулируются, что делает применение гранатомета удобным в любой ситуации.

Для стрельбы АГС-17 может использовать несколько типов выстрелов, наиболее часто применяются ВОГ-17 и ВОГ-17М. Каждый из этих выстрелов состоит из гильзы, порохового заряда, гранаты и взрывателя мгновенного действия. Граната имеет тонкостенный корпус с уложенной внутри насеченной проволокой прямоугольного сечения. После накалывания капсюля воспламеняется пороховой заряд в гильзе и происходит выстрел. Взрыватель становится на боевой взвод только через 50-100 метров полета, что обеспечивает безопасность расчета.

ВОГ-17М – это модернизированная граната, оснащенная механизмом самоликвидации. Кроме боевых, в боекомплект гранатомета могут входить и практические выстрелы. Например, ВУС-17, который вместо взрывчатого вещества содержит пиротехнический состав, дающий оранжевый дым на месте падения. Для АГС-17 также созданы и учебные боеприпасы.

Выстрелы для гранатомета АГС-17 были разработаны в НПО «Базальт». Еще несколько видов боеприпасов были созданы иностранными компаниями.

Практика применения

Впервые гранатомет АГС-17 прошел боевое крещение во время китайской агрессии против Демократической Республики Вьетнам в 1979 году. Показал себя он хорошо, применялся по назначению, то есть для поражения живой незащищенной силы противника. В некоторых случаях огонь велся по площадям. Следующим эпизодом, и довольно длительным, боевого применения этого типа вооружений была война в Афганистане. Солдаты и офицеры ограниченного контингента советских войск в ходе боевых действий неоднократно демонстрировали смекалку, внося изменения в конструкцию и обогащая практику тактического использования разных систем, в том числе и АГС-17. Так, в частности, было установлено, что если станину автоматического гранатомета приварить к броне БТРа или БМП, то эффективность его значительно возрастает. Также в ходе боев солдаты эмпирически определили оптимальную длину очереди – от 3 до 5 гранат.

История создания

Первый автоматический гранатомет АГ-ТБ был разработан в СССР талантливым конструктором-оружейником Таубиным в начале 30-х годов прошлого века. Идея соединить скорострельность автоматического оружия с поражающим действием осколочных боеприпасов казалась весьма удачной. Новый вид оружия заинтересовал военных, были изготовлены опытные образцы и проведены испытания.

Правда, благодаря проекту АГ-ТБ появилось ОКБ-16, руководителем которого стал Яков Таубин.

Долгое время в СССР автоматическим гранатометам не уделяли должного внимания. Только после того, как американцы успешно начали использовать автоматический станковый гранатомет Mk 19 во Вьетнаме, советские военные задумались над созданием аналога.

Разработку гранатомета поручили все тому же ОКБ-16, правда, в это время им руководил уже не Таубин, а его ученик и последователь Нудельман. Проект же возглавил Александр Федорович Корняков.

В 1967 году был готов стреляющий макет оружия, он получил название АГС-17. После некоторых доработок и проведения испытаний, в 1971 году Советская армия приняла на вооружение новый вид стрелкового оружия.

Следует отметить, что конструкционно и по классификации, сложившейся в Советском Союзе, АГС-17 «Пламя» — это малокалиберное автоматическое орудие. Соответственно, его выстрел – это артиллерийский патрон малого калибра с осколочно-фугасным снарядом. Название оружия («автоматический гранатомет») больше связано с тактическими задачами, которое оно выполняет на поле боя и не обусловлено его конструкцией. Вместе с подствольными, автоматические гранатометы образовали новый класс вооружения – «оружие поддержки».

В боевых условиях АГС-17 был применен впервые во время вьетнамо-китайского конфликта в 1979 году. Настоящим испытанием для этого оружия стала война в Афганистане, и, надо сказать, что АГС-17 ее блестяще прошел. Нередки были случаи, когда самостоятельно приваривали гранатометы «Пламя» к корпусу бронетехники, значительно повышая ее боевую мощь.

Первые модификации оружия имели ствол с алюминиевый радиатором для охлаждения, позже его функции стало выполнять оребрение наружной поверхности ствола.

История

АГС-17 был разработан коллективом конструкторов ОКБ-16 под руководством А. Ф. Корнякова (Корняков А. Ф., Неменов В. Я., Носов А. Ф., Нудельман А. Э., Прянишников О. В., Пухов Ю. И., Рихтер А. А. и др.).

Авторское свидетельство № 44547 по заявке № 993250 с приоритетом от 5 апреля 1968 года было выдано авторам изобретения (Корняков Александр Федорович и Неменов Вольф Яковлевич) и зарегистрировано в Государственном реестре изобретений СССР 9 декабря 1968 г.

В 1971 году АГС-17 был принят на вооружение Советской Армии.

Производство АГС-17 было начато на Вятско-Полянском машиностроительном заводе.
