Автомат подводный специальный (АПС)

Подводное оружие для китайских пловцов

На базе советского АПС было спроектировано индивидуальное стрелковое оружие для боевых аквалангистов КНР. Модель поступила на вооружение в 2006 году и значится как QBS-6. Изделие представляет собой подводный автомат, предназначающийся для поражения подводных и надводных вражеских целей. Конструктивно QBS-6 имеет много общего с советской стрелковой моделью.

Запирание ствола в китайском подводном автомате осуществляется при помощи поворотного затвора. Ствольная коробка изготовлена из штампованного листа стали. От советского АПС китайский отличается наличием пластикового цевья. Стремясь обеспечить максимально удобное использование автомата, китайские конструкторы оснастили его достаточно широкими спусковыми скобами. Ствольный канал оружия не содержит нарезов. Для автомата предусмотрено наличие плечевых проволочных упоров. Вместительность магазина составляет 25 боеприпасов. Калибр используемых патронов 5,8 мм. Подводный автомат комплектуется нерегулируемыми фиксируемыми прицельными приспособлениями.

Как работает подводное оружие?

Во время выстрела затвор АПС, перемещаясь назад, осуществляет открытие ствольного канала, извлечение из патронника гильзы и ее экстракцию. Возвратная пружина под воздействием затворной рамы сжимается, перемещает отсекатель и устанавливает на боевом взводе спусковой механизм. После нажатия спускового крючка на пружину начинает воздействовать возвратный механизм. В ходе ее обратного движения вперед при помощи затвора выполняется досылание очередного боеприпаса из магазина в патронник и закрытие ствольного канала. Ствольная коробка оснащена специальными боевыми упорами, которые предназначаются для запирания затвора. Запирание считается полным, если затвор своими боевыми выступами зашел за эти упоры. Затворная рама, продвигаясь вперед, взаимодействует с ударником, который при помощи бойка разбивает капсюль боеприпаса, за счет чего и происходит выстрел.

Р11

Немецкой фирмой Heckler Koch специально для боевых пловцов был разработан подводный пистолет Р11. Данное оружие оснащается сменным блоком, в котором расположены стволы, снаряжение которых выполняется предварительно на заводе, а перезарядку возможно осуществить исключительно в специальных мастерских. После того как все заряды будут отстреляны, блоки снимаются с пистолета. Р11 характеризируется наличием электрического воспламенения зарядов и оснащен электронным пусковым механизмом, который инициирует каждый ствольный электрокапсюль. В качестве источника питания используются 9-вольтные батареи (две штуки). Местом их расположения стал герметичный отсек в рукояти.

За счет наличия электронного механизма обеспечивается легкий спуск. Стреляет подводный пистолет специальными боеприпасами калибра 7,62 мм, которые оснащены иглообразными пулями. Стандартный боеприпас содержит пулю, в которой имеется свинцовый сердечник. Бронебойный боеприпас оснащен выкрашенной в черный цвет пулей, для которой предусмотрен стальной сердечник. Пистолет обладает эффективной дальностью стрельбы, достигающей 15 метров под водой и 30 – на воздухе.

Сегодня этими подводными пистолетами вооружены боевые пловцы Германии, Италии, Франции, Норвегии, США и Великобритании.

Ствол от плеча

Автомат двусредный специальный АДС — оружие с газоотводной схемой, у которого канал ствола запирается путем поворота затвора. За основу был принят автомат А-91 — универсальный автоматно-гранатометный комплекс, созданный в Тульском КБ приборостроения, сочетающий в себе автомат калибра 5,45 или 5,56 мм и интегрированный 40-мм подствольный гранатомет. В базовый автомат внесли значительные преобразования — была изменена схема работы автоматики, материалы покрытия и некоторые другие элементы. И хотя внешне автоматы были очень похожи, технически АДС достаточно сильно отличался от своего прародителя.


АПС (автомат подводный специальный). На вооружении с 1975 года; масса — 2,46 кг; длина — 832 мм (с разложенным прикладом; скорострельность — 500−600 выстрелов в минуту; прицельная дальность — 30 м (на глубине 5 м), 100 м на суше.

В качестве формфактора для двусредного автомата была выбрана схема булл-пап, в которой магазин размещается за рукояткой, а ствольная коробка одновременно служит прикладом. Такая компоновка значительно уменьшает общую длину оружия при сохранении необходимой длины ствола и, как следствие, дистанции стрельбы. Плюсы данной компоновки очевидны. Меньшая длина оружия предполагает меньшую проекцию, то есть стрелок представляет собой меньшую по размерам мишень. Система булл-пап значительно упрощает работу с оружием в закрытых пространствах, узких помещениях и при входе в дверной проем или окно.

Булл-пап не получил такого широкого распространения, как оружейные системы с традиционным расположением магазина и рукоятки, ввиду некоторых «хронических болезней» схемы, среди которых сложности при стрельбе с левого плеча (гильзы летят прямо в лицо стрелка) и центр тяжести, смещенный в заднюю часть оружия. Проблема центра тяжести исчезла сама собой, когда было принято решение о введении в конструкцию встроенного гранатомета, который уравновесил тяжелую заднюю часть оружия.


СПП-1 (специальный пистолет подводный). На вооружении с 1971 года; масса — 950 г; длина — 244 мм; емкость магазина — 4 патрона, заряжаемых в отдельные стволы.

С выбросом гильз вправо-вбок и неудобством для левши дело обстояло чуть сложнее, но и тут было найдено решение. Во‑первых, для облегчения работы с АДС стрелка с любой ведущей рукой рукоятка перезарядки была выполнена поворотной, чтобы стрелок сам мог выбирать, откуда ему удобнее перезаряжать оружие. Во‑вторых, конструкторы разработали систему, при которой стреляная гильза экстрагируется не вбок, а вперед и таким образом не задевает лицо стрелка, по какую бы сторону от автомата оно ни находилось. Вылетает гильза из небольшого отверстия, расположенного у основания рукоятки для переноски оружия.

Благодаря этому факту, а также затвору, выполненному в виде плотно входящего в ствольную коробку поршня, на корпусе АДС нет крупных отверстий

В результате уменьшается уровень загазованности в районе лица стрелка (что особенно важно для прицеливания под водой), кроме того, уменьшается риск попадания грязи внутрь ствольной коробки, что положительно сказывается на надежности автомата

Решение проблемы

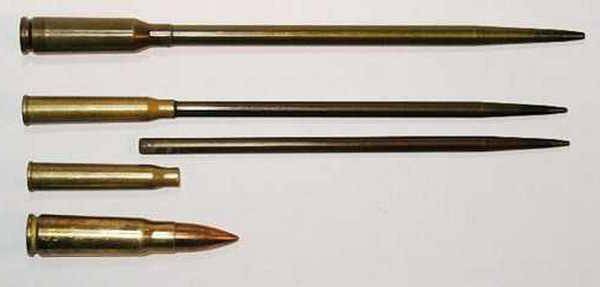

Подводный автомат АПС применяется в качестве индивидуального оружия пловцами-аквалангистами для стрельбы по надводным и подводным целям. Специально для этого оружия конструкторами разработан патрон МПС (морской патрон специальный) калибра 5,6 мм, в котором содержится пуля игольчатого (стреловидного) типа, масса которой не превышает 15 г. Размер пули составляет 12 см. Головная часть имеет сужение. Внешне пуля напоминает двойной усеченный конус. Ее головная часть содержит кавитационную полость, которая призвана обеспечить пуле:

  • Стабильное движение в воде.
  • Сохранение энергии на больших дистанциях.

По причине отсутствия ствольных нарезов в подводном автомате АПС во время движения пули исключается создание вращающего момента. При стрельбе на поверхности пуля не стабилизируется и поражает цель на дистанции до ста метров, чем ограничивает боеспособность аквалангистов на берегу.

Для выполнения боевых задач пловцами применяются подводные автоматы АПС и пистолеты СПП-1 (специальный подводный), который так же, как и автомат, приспособлен для стрельбы патронами МПС и МПСТ (морской патрон специальный трассирующий, используемый боевыми пловцами для корректировки стрельбы).

За счет действия автоматики в АПС инертное сопротивление воды внутри системы преодолено. В результате подводный автомат АПС можно эффективно использовать для стрельбы под водой на расстояниях прямой видимости. Убойной силы такой пули и начальной скорости (365 м/с) хватает для того, чтобы пробить 0,5-см органическое стекло и поражать противника, одетого в гидрокостюм.

Натовский вариант

Альтернативой советскому АПС для боевых пловцов стран НАТО стало подводное оружие BUW-2. Данная стрелковая модель является полуавтоматическим подводным пистолетом, стреляющим активно-реактивными пулями. Боеприпасы BUW-2 обладают гидродинамической стабилизацией. Местом для патронов стал специальный одноразовый блок, в который включены четыре ствола. Дальность подводной стрельбы не превышает 10 метров. На суше пули поражают цель на расстоянии до 250 метров. Калибр 4,5 мм. Пуля представляет собой стальную иглу, длина которой может варьироваться от 30 до 60 мм. Кроме того, боеприпасы для натовского подводного пистолета могут оснащаться специальными ампулами с отравляющими веществами. Вместительность магазина – не более 20 патронов.

Тактико-технические характеристики автомата АПС

– Принят на вооружение: 1975- На вооружении: специальные подразделения ВМФ России и Украины- Конструктор: В.В. Симонов; Е.М. Симонова; П.И. Сердюков- Производитель: ЦНИИточмаш; Тульский оружейный завод

Вес автомата АПС

– 2,46 кг (без магазина); 3,7 кг (со снаряженным магазином)

Размеры автомата АПС

– Длина, мм: 832/615 с разложенным/сложенным прикладом- Длина ствола, мм: 300- Ширина, мм: 65

Патрон автомата АПС

– 5,66×39 мм МПС, МПСТ

Калибр автомата АПС

– 5,66 мм

Скорострельность автомата АПС

– 600 выстрелов/мин (в воздушной среде), 500 выстрелов/мин (в водной среде)

Скорость пули автомата АПС

– 365 м/с (в воздушной среде), 240-250 м/с (на глубине 5 м)

Максимальная дальность эффективная

– 30 метров (на глубине 5 м); 20 (на глубине 20 м); 10 (на глубине 40 м); 100 (в воздушной среде)

Емкость магазина автомата АПС

– коробчатый магазин на 26 патронов

Принципы работы: отвод пороховых газов, поворотный затворПрицел: нерегулируемый открытый

Описание

Боец ООБ ПДСС с автоматом АПС

Для АПС был разработан патрон с пулей игольчатого типа, это позволило решить две проблемы — стабилизации пули в воде без придания ей вращающего момента (так как ствол не имеет нарезов) и сохранения энергии пули на достаточно большом расстоянии. Принцип работы автоматики АПС позволяет преодолевать инертное сопротивление жидкости внутри механизмов этого оружия. Дальность эффективного огня превышает дальность прямой видимости в воде. При стрельбе на воздухе на расстоянии 30 м все попадания укладываются в круг диаметром 15 см. на воздухе сохраняется на дистанции до 100 м. На предельных дальностях стрельбы под водой убойной силы пули хватает для поражения противника в гидрокостюме с поролоновой прокладкой, а также органического стекла толщиной до 5 мм.

Ствольная коробка — штампованная из стального листа. Ударно-спусковой механизм позволяет вести стрельбу как одиночными, так и непрерывными очередями. Предохранитель-переводчик режимов расположен с левой стороны ствольной коробки над пистолетной рукояткой. Проволочный приклад в походном положении задвигается внутрь ствольной коробки. Ресурс автомата — 2000 выстрелов под водой или 180 выстрелов на воздухе. Помимо стандартного боеприпаса МПС в боекомплект также входит трассирующий патрон МПСТ для корректирования стрельбы.

По причине крайне невысоких боевых характеристик при стрельбе в воздушной среде, а также значительного снижения ресурса автомата боевые пловцы, отправляясь на учебные задания, вынуждены были брать с собой по два пистолета и автомата: как подводные АПС и СПП-1, так и обычные АК и ПМ. Для решения этой проблемы оружейниками тульского КБП был разработан двухсредный автомат АДС.
