«АЛЬФА» – противокорабельная ракета

Секретная ракета Трампа

Многие эксперты ставят под сомнение заявление Дональда Трампа об обладании США сверхмощным гиперзвуковым оружием, буквально связывают его с жаждой выдать желаемое за действительное, с необходимостью хоть чем-то удивить электорат в преддверии ноябрьских выборов. Сомнительны высказывания американского президента ещё и потому, что слова главы Пентагона Марка Эспера, произнесённые в начале 2020 года, диаметрально противоположны уверениям Трампа. В отличие от своего патрона, Эспер не скрывает, что США в сфере гиперзвукового оружия оказались «в роли догоняющего». И не случайно Пентагон объявил об удвоении в 2020 году финансирования разработок гиперзвуковых боеприпасов наземного, воздушного и морского базирования.

Но слово уже вылетело. И когда Трампу популярно разъяснили, что на самом деле испытания американского гиперзвукового оружия, аналогичного российскому, вероятнее всего, завершатся лишь в 2023 году (и не факт, что успешно), он, конечно же, смекнул, что на словах сильно поспешил «догнать и перегнать Россию». И тогда, по всей видимости, решил лягнуть оппонентов исподтишка. В итоге свой рассказ о «супер-пупер ракете» Трамп существенно расширил, заявив, будто бы Россия создала своё гиперзвуковое оружие благодаря информации, полученной из администрации Барака Обамы — фактически обвинил экс-президента США в госизмене.

Причём сделал это Дональд Трамп прилюдно, непосредственно на предвыборном митинге в штате Миннесота, отвечая таким образом на обвинения, уже в свой адрес, в раскрытии засекреченной «супер-пупер» информации.

Цитата

«Какое-то ничтожество говорит: «Мне кажется, он раскрывает засекреченную информацию». Нет. Всё, что я сделал — это рассказал миру, что у нас есть самое мощное оружие, но я даже не говорю, что это за оружие. И надеюсь, нам никогда не придётся его применять. У нас есть супер-пупер-гиперзвуковая ракета, которая в пять раз быстрее, чем обычная ракета. А Россия украла эту информацию у администрации Обамы, и они создали свою».

Из вступления президента США Д. Трампа на предвыборном митинге в штате Миннесота.

Свои откровения Трамп дополнил предположением, будто председатель КНР Си Цзиньпин и президент России Владимир Путин, да и все остальные будут США завидовать. Однако американская пресса на заявления Трампа отреагировала весьма сдержанно, даже негативно. А вскоре посыпались и неудобные вопросы: что за ракета «супер-пупер», и каковы её характеристики, мощнее ли она и манёвреннее ли «Циркона», а главное, когда её Пентагон предъявит Америке.

В общем, интрига затянулась, и, похоже, до выборов ракетный «козырь» (англ. — Trump) Трамп использовать уже не станет, как, впрочем, кануло в Лету и его намерение удивить американский народ строительством нового ледокольного флота.

Характеристики

Когда заходит речь об универсальности ракет «Калибр», имеются ввиду несколько параметров. Все модификации – трёхступенчатые, твердотопливные, все имеют одинаковый диаметр – 533 мм (мировой стандарт), что позволяет запускать их с помощью универсального цилиндрического стартового модуля, который устанавливается на соответствующих носителях.

Так, например, для надводного корабля предусмотрены 2 варианта – под палубой и на палубе. В первом случае это будет вертикальная пусковая установка, а во втором – под некоторым углом к горизонту. Подводные лодки могут производить пуск со своих торпедных аппаратов.

У всех типов боевых «Калибров» (3М-54Э, 3М-54Э1 и 3М-14Э) одинаковая скорость – от 0,8М на марше до 2,9М при подлёте к цели, траектория полёта и система наведения. Есть небольшие отличия в стартовой массе, весе боеголовки и дальности полёта.

Характеристики ракет 3М-54, 3М-541 и 3М-14 являются секретной информацией и их нет в открытом доступе. По некоторым данным дальность ракеты 3М-14 составляет 2600 километров.

Свои преимущества ракетная система «Калибр» с блеском продемонстрировала при нанесении удара по объектам военной инфраструктуры «ИГ» в Сирии. В операции принимал участие ракетный корабль «Дагестан».

Источник «techcult.ru»

Комплекс П-800 / 3К55 Оникс / Яхонт – SS-N-26 STROBILE

ДАННЫЕ НА 2013 г. (стандартное пополнение)Комплекс П-800 / 3К55 “Оникс”, ракета 3М55 / К-310 “Оникс” – SS-NX-26 / SS-N-26 STROBILEКомплекс 3К55Э “Яхонт”, ракета 3М55Э “Яхонт” – SS-N-26 STROBILE

Комплекс 3К55Э “Яшма” (экспортный вариант для ПЛ)Комплекс “Яхонт-А” (авиационный)

Противокорабельная крылатая ракета / унифицированная противокорабельная крылатая ракета. Постановление СМ СССР о начале работ по разработке ракеты принято 05.06.1981 г. Эскизный проект разработан и принят НПО “Машиностроение” (ОКБ-52 В.Н.Челомея) 10.03.1982 г. Генеральный конструктор – Г.А.Ефремов, главный конструктор – В.А.Модестов (источник). С 1991 г. группу разработчиков ракеты возглавил главный конструктор направления Вадим Меркулов (источник). В 2011 г. организована группа ведущих конструкторов по теме 3М55 (с Сергеем Бунаковым, Денисом Витушкиным, Юрием Воротынцевым и Алексеем Найденовым).Испытания ПКР предполагалось начать в 1987 г., но в 1987 г. провден лишь бросковый пуск ракеты 3М55 с МРК “Накат” пр.1234.7, после чего МРК принят на вооружение. В 1991 г. выпущена техническая документация, освоено производство, проведены наземные испытания ракет. В период с 1992 по 1998 г.г. вероятно проводились испытания подводного варианта ПКР “Оникс” на ПЛАРК К-452 пр.06704 (модернизированная ПЛАРК пр.670М), но по состоянию на 2000 г. испытания не завершены и ракета не принята на вооружение. В надводном варианте испытания проводились на МРК “Накат” пр.1234.7 (см.ниже), в 1996 г. комплекс принят в опытную эксплуатацию ВМФ России. В феврале 1998 г. подписано соглашение с Индией на совместное создание ракетного комплекса BrahMos.После длительных перерывов, государственные испытания на МРК “Накат” пр.1234.7 завершены к концу 2002 г. и Постановлением правительства России от 23.09.2002 г. ПКР 3М55 “Оникс” была принята на вооружение ВМФ. Производство ракет ведется на ПО “Стрела” (г.Оренбург). Отличается от других разработок ОКБ-52 выполнением принципа “выстрелил и забыл”, “lo-hi-lo” профилем полета и универсальностью применения с любых стартовых платформ (вода, воздух, земля). Ракета и комплекс “Оникс” предназначены для размещения на надводных (экспортный вариант “Яхонт”) и подводных (экспортный вариант “Яшма”) судах. Встречалось так же названия комплекса П-800 и П-100.

Подвижный ракетный комплекс РК-55 «Рельеф» (СССР)

Анализ показал, что задача может быть решена в течение пяти-шести лет. Однако относительно целесообразности проведения подобных работ мнения специалистов разделились.

Многие считали ненужным создание стратегических крылатых ракета, так как они будут значительно уступать баллистическим ракетам в способности преодоления ПРО противника, потребовав при этом значительных государственных ассигнований на создание и развитие инфраструктуры, обеспечивающей их использование. В частности, для крылатых ракет нужно было создать цифровые карты местности территории вероятных противников и мощные вычислительные центры, необходимые для обработки и ввода в системы наведения ракет информации о рельефе местности по маршрутам полета. В пользу крылатых ракет говорили их относительная простота и дешевизна, возможность использования различных (в том числе и не специально созданных) транспортных средств, а также высокая вероятность преодоления ПВО противника за счет малой высоты полета и, как следствие, малой радиолокационной заметности.

В конце концов, советское правительство решилось на симметричный ответ Америке и начало разработку собственных «Томагавков» — РК-55. Ракеты типа РК-55 близки по своим характеристикам к американским ракета морского базирования «Томагавк» и наземного базирования BGM-109G.

Ходят слухи, что в ходе испытаний один из опытных образцов ракеты «Томагавк» залетел на Кубу, а оттуда попал в Свердловск. Так или иначе, но в 1975–1976 гг. в КБ «Новатор» (бывшее ОКБ-9) под руководством Л.B.Люльева была начата разработка нового поколения советских крылатых ракет, предназначенных как для корабельного, так и для наземного базирования. На базе морской стратегической крылатой ракеты «Гранат» разрабатывалась ракета РК-55 для наземного подвижного ракетного комплекса. В 1984 г. ракета РК-55 была принята на вооружение. Ракетный комплекс с крылатой ракетой средней дальности РК-55 не развертывался в связи с реализацией договора о ликвидации РСМД (развертывание предполагалось произвести в 1987-1990 годах). В 1987 году на базе хранения в Елгаве было 84 ракет с ТПК и 6 пусковых установок, изготовленные образцы ракет и ПУ уничтожены в июне 1989 года в Елгаве.

Ракета РК-55 оснащена турбореактивным маршевым двигателем и твердотопливным стартовым ускорителем. Крейсерская скорость соответствует М=0,7; максимальная дальность 3000 км, система наведения инерциальная, с корреляцией по рельефу местности. Ракета представляла собой оригинальный летательный аппарат со складывающимися крылом и оперением, а также с двухконтурным турбореактивным двигателем. Ракета выполнена по нормальной аэродинамической схеме с прямым крылом относительно большого удлинения, в нерабочем положении убирающимся в фюзеляж. Двигатель расположен на выдвижном подфюзеляжном пилоне (в нерабочем положении также находится внутри ракеты). В конструкции ракеты реализованы мероприятия по снижению радиолокационной и тепловой заметности.

В ракете РК-55 применена инерциальиая система наведения с коррекцией местоположения, основанная на принципе сравнения с картой местности, введенной в бортовую вычислительную машину перед пуском. Система наведения ракеты являлась одним из существенных отличий данной крылатой ракеты от предшествующих систем авиационного оружия. Это и обеспечило автономный полет ракеты независимо от протяженности, погодных условий и т. д. В этих целях было изготовлено соответствующее картографическое обеспечение (цифровые карты местности).

Комплекс состоял из:– автономной СПУ;– машины транспортировки и заряжания;– машины управления МБУ;– наземного комплекса оборудования.

Пусковая создана на базе шасси МАЗ-79111/543М как автономная самоходная ПУ с индексом 9В2413 под 6 КРБД. Состав оборудования, установленного на пусковую: аппаратура навигации, ориентирования и топографической привязки, автоматика производства старта ракеты и оборудование для ввода полетных данных.

Данные крылатой ракеты средней дальности РК-55Длина ракеты со стартовым ускорителем, м 8,09Диаметр ракеты, м 0,514Размах крыла, м 3,3Вес ракеты, т:в контейнере 2,44без контейнера 1,70Дальность стрельбы максимальная, км 300Скорость полета, м 0,7–0,9

Данные пусковой установкиБаза МАЗ-543МГабариты, м:длина 12,80ширина 3,05высота 3,0Число ракет на пусковой установке 6Вес пусковой установки с ракетами, т 29,1Время перевода в боевое положение, мин 15Максимальная скорость, км/ч 60Запас хода, км 850

Боевое применение

Крылатые ракеты серии «Калибр» часто применялись во время российской военной операции в Сирии. Вдобавок это их первое боевое применение.

Дата	Ракета	Количество	Носитель	Цель
07.10.2015	3М14Т	26	РК «Дагестан» МРК «Град Свияжск» МРК «Углич» МРК «Великий Устюг»	11 целей в Сирии на расстояние свыше 1500 км
20.11.2015	3М14Т	18	корабли Каспийской флотилии	По 7 целям позиций террористов в сирийских провинциях Ракка, Идлиб и Алеппо.
08.12.2015	3М14К	4	ДЭПЛ «Ростов-на-Дону»	Удар по двум крупным пунктам террористов «Исламского государства» на территории Ракки в Сирии
19.08.2016	3М14Т	3	МРК «Зеленый Дол» МРК «Серпухов»	По целям террористической группировки «Джебхат ан-Нусра» на территории Сирии.
15.11.2016	3М14Т	3	фрегат «Адмирал Григорович»	По террористам в сирийских провинциях Идлиб и Хомс.
31.05.2017	3М14Т/К	4	СКР «Адмирал Эссен» ДЭПЛ «Краснодар»	По позициям боевиков, находящихся восточнее Пальмиры.
23.06.2017	3М14Т/К	6	фрегат «Адмирал Эссен» фрегат «Адмирал Григорович» ДЭПЛ «Краснодар»	Удар по объектам «Исламского государства» (ИГ) в Сирии.
05.09.2017	3М14Т	6	фрегат «Адмирал Эссен»	По объектам ИГ в Сирии в районе Дейр-эз-Зора.
14.09.2017	3М14К	7	ДЭПЛ «Великий Новгород» ДЭПЛ «Колпино»	По объектам группировки ИГ в Сирии. Дальность удара составила от 500 до 670 км.
22.09.2017	3М14К	3	ДЭПЛ «Великий Новгород»	По объектам террористической группировки «Джебхат-ан-Нусра» в провинции Идлиб. Дальность до целей составила около 300 км.
05.10.2017	3М14К	10	ДЭПЛ «Великий Новгород» ДЭПЛ «Колпино»	По террористам запрещенной в России группировки ИГИЛ в Сирии крылатыми ракетами «Калибр».
31.10.2017	3М14К	3	ДЭПЛ «Великий Новгород»	По объектам боевиков ИГИЛ в провинции Дейр-эз-Зор в районе Аль-Букемаль.
03.11.2017	3М14К	6	ДЭПЛ «Колпино»	По объектам боевиков ИГИЛ в провинции Дейр-эз-Зор в районе Аль-Букемаль.

Крылатые ракеты высокой точности

Очевидно, что высокая точность попадания российских КР стала возможна, благодаря наличию компактных систем наведения. Такие системы включают модули инерциального наведения, радиовысотомеры, наведение по каналу спутниковой системы ГЛОНАСС и систему огибания рельефа.

Китайские специалисты указывают, что российские конструкторы смогли создать надежный модуль инерциального наведения “АБ-40”. Он включает радиовысотомер “РВЭ-Б”, используемый на среднем участке полета совместно с другими навигационными системами.

На конечном участке траектории для наведения и проверки цели используется радиолокационная головная часть (ГЧ) “АРГС-14” диаметром всего 514 мм. По данным представителей ОПК КНР, российские крылатые ракеты 3М-14 выполняют основную часть полета на высотах от 50 до 150 м. При необходимости прорыва рубежа ПВО/ПРО ракета способны снижаться до 20 м.

Оборудование ГЛОНАСС

Отдельно отметим оборудование наведения по каналу спутников системы ГЛОНАСС. Советские специалисты начали ее создавать еще в 80-е гг. прошлого столетия с целью радикально повысить точность поражения цели баллистическими ракетами для ПЛ “Р-29РМУ”. Впервые система прошла испытания в 1988 г. с одной из АПЛ проекта “667 БДРМ”.

АПЛ проекта 667 БДРМ

Китайским специалистам известно, что за все время работ по созданию системы ГЛОНАСС на орбиту были запущены 67 космических аппаратов (КА) разных серий. Из них к 2010 г. удалось сформировать полноценную группировку в составе 28 активных и нескольких запасных КА, что позволило серьезно увеличить точность прокладки маршрута крылатых ракет. В совокупности данные мероприятия позволили с высокой точностью поражать скрытые объекты группировки “ИГ” даже без дополнительной технической разведки и подсветки цели, как это обычно выполняется ВС США.

Модификации

9К35М «Стрела-10М»

Основным отличием комплекса от базового варианта являлось наличие новых головок самонаведения ракет 9К37М. Новая ГСН выбирала цели по траекторным признакам, что заметно снижало эффективность помех-ловушек.

9К35М2 «Стрела-10М2»

Комплекс создан по решению ГРАУ и МОП. Причиной стала необходимость повышения степени автоматизации боевой работы комплекса. Основным отличием являлось наличие аппаратуры автоматизированного приёма и реализации целеуказания от батарейного командирского пункта ПУ-12М, от пункта управления начальника ПВО полка и от РЛС обнаружения. На боевую машину по бокам были установлены поплавки из пенополиуретана для возможности преодоления водных преград с полным комплектом ЗУР и пулемётом. Комплекс был принят на вооружение в 1981 году.

9К35М3 «Стрела-10М3»

Боевая машина 9А35М3-К «Стрела-10М3-К». Колёсный вариант на базе БТР-60.

По решению Совета министров СССР от 1 апреля 1983 года была начата разработка дальнейшей модернизации ЗРК «Стрела-10». Новый комплекс должен был более эффективно вести борьбу с визуально видимыми низколетящими самолётами, вертолётами, с места и при коротких остановках в обстановке интенсивных оптических помех. В 1989 году, после испытаний, комплекс был принят на вооружение, так как удовлетворял всем предъявленным требованиям.

См. также: Сосна (ЗРК)

9К35М4 «Стрела-10М4»

В составе комплекса тепловизионная система, . Спектральный диапазон тепловизионного канала составляет 3—5 мкм. ЗРК позволяет вести огонь по принципу «выстрелил-забыл». Вооружение состоит из 8 ЗУР 9М333 (9М37М, 9М37МД). Скорость поражаемых целей до 420 м /с.

«Стрела-10МН»

Стрела-10МН 1-го гв. зенитного ракетного полка 106-й гв. вдд. 21 декабря 2018 года.

Российская модификация, разработанная АО «КБ точного машиностроения имени А. Э. Нудельмана» для модернизации комплексов «Стрела-10М», «Стрела-10М2» и «Стрела-10М3». На комплекс установлена тепловизионная система, автомат захвата и сопровождения цели и блок сканирования. Поставляется в ВПВО СВ и в ВДВ с 2015 г.

«Стрела-10Т»

Белорусская модификация, разработанная НПО «Тетраэдр» на базе «Стрела-10М2». На комплекс установлена оптико-электронная система ОЭС-1ТМ, цифровая вычислительная система и аппаратура навигации GPS. Комплекс может быть размещён на колёсном шасси.

«Стрела-10БМ2»

Белорусская модификация, разработанная ООО «БСВТ – новые технологии» смонтирована на шасси МТ-ЛБ и оснащена четырехканальной (узкое и широкое поля зрения) тепло-телевизионной оптико-электронной станцией (ОЭС) «Стриж-М2», которая обеспечивает боевой машине возможность круглосуточной работы (днем и ночью) в условиях недостаточной видимости. Дальность обнаружения целей, типа вертолет или штурмовик составляет не менее 20 000 метров, а распознавания – от 7 000 до 10 000 метров. Использование пассивной системы обнаружения, сопровождения и наведения позволяет ЗРК «Стрела-10БМ2» иметь высокую радиолокационную скрытность. Зенитный ракетный комплекс

вооружен двумя типами ракет с полуактивной и пассивной головками самонаведения, что дает возможность не только поражать различные типы целей, в том числе беспилотные летательные аппараты, но и делает малоэффективным использование воздушным противником бортовых средств радиоэлектронной защиты. Наличие в ЗРК «Стрела-10БМ2» приемо/передатчиков ГЛОНАСС/GPS, геомагнитного датчика и цифрового датчика пути сокращает подготовку боевой машины к работе более чем в семь раз по сравнению с 9К35М «Стрела-10М». Помимо того зенитный ракетный комплекс оснащен цифровой радиостанцией Р-181-50Т, которая обеспечивает уверенную связь в сложной помеховой обстановке. Диапазон рабочих частот радиостанции от 30 до 108 МГц.

ЗУР 9М333

Новая ЗУР для комплексов «Стрела-10», также как и 9М37 выполнена по аэродинамической схеме «утка». Ракета оснащена двигателем повышенной эффективности и транспортно-пусковым контейнером. Также ракета имеет новую головку самонаведения, автопилот и боевую часть. Новая ГСН имеет три режима работы, помимо инфракрасного и фото контрастного, имеется помеховый режим. Автопилот обеспечивает более устойчивую работу ГСН и контура управления ракетой. Новая боевая часть имеет массу 5 кг (вместо 3 кг на ЗУР 9М37). Повышена вероятность поражения целей за счёт увеличения разрывного заряда, длины и сечения поражающих элементов. Длина ракеты увеличена до 2,23 м. Как и ракеты 9М37, ракета 9М333 может использоваться всеми модификациями комплекса «Стрела-10».

Сначала был «Базальт»

В «старину» противокорабельные ракеты наводили на цель с помощью ретрансляторов — самолётов дальней разведки и целеуказания Ту-16 и Ту-95, вертолётов Ка-25, позднее к процессу подключилась радиолокационная аппаратура надводных кораблей. Сегодня ракеты существенно «поумнели».

Первой противокорабельной ракетой, способной разогнаться до 2 Махов и улететь на 550 километров стал комплекс «Базальт», который состоял на вооружении подводных лодок и авианесущих крейсеров проекта 1143 и 1164. В дальнейшем «Базальт» модернизировали. У П-1000 «Вулкан» появились более мощные двигатели и усовершенствованная система управления, а головки самонаведения получили увеличенную помехозащищённость.

Великолепно проявили себя и наши противокорабельные ракеты «Оникс» (с высотой полёта на маршевом участке 14.000 метров, а на конечном — 10-15 метров) , которые могут применяться как в морском, так и наземном варианте.

Впрочем, американцы утверждают, будто их корабельная ПВО, использующая ракеты SM-6, принятые на вооружение в 2013 году, может справиться с «Ониксами». Но в боевых условиях это не доказано, а на слово никто сегодня не верит. Тем более что речь уже идёт не об «Ониксе», а о «Цирконе» — самой современной противокорабельной ракете в мире.

Ракетный комплекс «Точка-У» – видео боевых стрельб

https://youtube.com/watch?v=sFRxqwxRjfY

Разработка дивизионного ракетного комплекса “Точка” была начата по Постановлению Совета министров от 4 марта 1968 года. Головным исполнителем по теме было назначено Коломенское КБ машиностроения, а главным конструктором С.П. Непобедимый. Система управления ракеты была разработана в ЦНИИ АГ. Пусковая установка была спроектирована и серийно производилась ПО «Баррикады» в г. Волгограде. Серийное производство ракет вел Воткинский машиностроительный завод. Шасси для пусковой установки и транспортно-заряжающих машин изготавливались в Брянске.

Два первых пуска управляемых ракет “Точка” были произведены в 1971 году в ходе заводских летно-конструкторских испытаний. Серийное производство ракеты было начато в 1973 году, хотя официально комплекс был принят на вооружение в 1976 году. Комплекс «Точка» имел дальность стрельбы от 15 до 70 км и среднее круговое отклонение 250 м.В апреле 1971 года началась разработка модификации “Точка-Р”, с пассивной системой самонаведения на радиоизлучающие цели (РЛС, радиостанции и т.д.). Система наведения обеспечивала дальность захвата цели на расстоянии не менее 15 км. Предполагалось, что точность наведения «Точки-Р» на непрерывно работающую цель не превышает 45 м, а район поражения составляет свыше двух гектаров.В 1989 году на вооружение принимается модифицированный комплекс 9К79-1 “Точка-У”. Основным отличием его является большая дальность и точность стрельбы.На западе комплекс получил обозначение SS-21 ” Scarab”.

Состав ракетного комплекса «Точка-У» 9К79 (9К79-1):Ракеты:

9М79Б с ядерной боевой частью АА-60 мощностью 10 кт 9М79Б1 с ядерной боевой частью особой важности АА-86 9М79Б2 с ядерной боевой частью АА-92 9М79Ф с осколочно-фугасной боевой частью сосредоточенного действия 9Н123Ф (9М79-1Ф) 9М79К с кассетной боевой частью 9Н123К (9М79-1К) 9М79ФР с осколочно-фугасной БЧ и пассивной радиолокационной ГСН 9Н123Ф-Р (9М79-1ФР)

Пусковые установки:

• 9П129 (кроме ракеты 9М79Ф-Р) (9П129-1)
• 9П129М (9П129-1М)
• 9П129М-1

Транспортно-заряжающая машина (ТЗМ) 9Т218 (9Т218-1).Специальные транспортные средства:

• Транспортные машины 9Т238, 9Т222
• Машины хранилища – специальная бортовая машина типа НГ2В1 (НГ22В1)

Контейнеры:

• 9Я234 для ракетной части и ракет
• 9Я236 для боевой части

Аэродромно-складские тележки:

• 9Т127, 9Т133 для ракетной части
• 9Т114 для боевой части

Средства технического обслуживания и регламентных работ:

• автоматизированная контрольно-испытательная машина АКИМ 9В819 (9В819-1) для проведения
• регламентных работ с ракетной и боевой частями (кроме специальных БЧ).
• машина технического обслуживания МТО 9В844 – для проверки пультовой аппаратуры ПУ и АКИМ
• машина технического обслуживания МТО–4ОС предназначена для ремонта и обслуживания базовой части (четырехосных автомобилей).
• комплект арсенального оборудования 9Ф370 для проведения регламентных работ на базах и арсеналах.

Средства управления связи – командно-штабная машина Р-145БМ (Р-130, Р-111, Р-123).

Учебно-тренировочные средства:

• учебно-тренировочные ракеты 9М79Ф-УТ, 9М79К-УТ.
• учебно-тренировочная боевая часть – 9Н39-УТ, 9Н64-УТ.
• габаритно-весовой макет – 9М79-ГВМ.
• разрезной макет ракетной части 9М79.
• разрезной макет осколочно-фугасной боевой части сосредоточенного действия – 9Н123Ф-РМ.
• разрезной макет кассетной боевой части – 9Н123К-РМ.

Тренажеры:

• 9Ф625 – комплексный тренажер для тренировки расчетов ПУ.
• 2У43 – тренажер пульта управления механика-водителя пусковой установки.
• 2У420 – тренажер оператора.
• 2У41 – тренажер для тренировки правильности снятия отсчета с гирокомпаса 1Г17.
• 2У413 – тренажер-ракета 9М79Ф, взаимодействие элементов комплекса.

Кроме перечисленной техники, на вооружении технических подразделений находятся краны 9Т31М1 и обмывочно-нейтрализационные машины 8Т311М и др. техника.

Номенклатура ракет

Приведем характеристики экспортного варианта ракетной системы «Калибр» (Club) (Э). Конечно, точных характеристик системы в свободном доступе нет, помимо публикации о ракетах для АПЛ проекта 885.

Противокорабельные ракеты (данные взяты из открытых источников для экспортной модификации)

• 3М-54К/3М-54Т (3М-54КЭ/3М-54ТЭ) и 3М-54КЭ1/3М-54ТЭ1 (были укорочены под стандарт ТА NATO) – ракеты штатной комплектации, имеющие проникающую боевую часть фугасного действия, которые помещены в транспортно-пусковой контейнер/стакан;
• 3М-54КЭК (3М-54ТЭК) и 3М-54КЭК1 (3М-54ТЭ1К) – ракеты, оснащенные контрольной комплектации с инертной боевой частью, используемые для учебных пусков, размещенные в транспортно-пусковой канал (транспортно-пусковой контейнер);
• 3М-54КЭУД (3М-54ТЭУД), 3М-54КЭ1УД (3М-54ТЭ1УД), 3М-54КЭУС (3М-54ЭУС), 3М-54Э1УС, 3М-54КЭРМ (3М-54ТЭРМ) и 3М-54КЭ1РМ (3М-54ТЭ1РМ) – учебно-действующие, учебно-стендовые и учебно-разрезные матеры из состава УТС комплекса, находящийся в транспортно-пусковом стакане (транспортно-пусковом контейнере) для обучения и отработки навыков личного состава по техническому обслуживанию и эксплуатации ракет;
• 3М-54КЭГВМ и 3М-54ТЭГВМ – габаритно-весовые макеты, используемые для обучения погрузочно-разгрузочным работам персонала.

Ракеты против наземных целей (технические характеристики экспортного варианта, взятые из свободного доступа)

• 3М-14К/3М-14Т (3М-14КЭ/3М-14ТЭ) – ракета классической штатной комплектации с боевой частью фугасного действия, находящегося в транспортно-пусковом стакане/контейнере;
• 3М-14КЭК (3М-14ТЭК) – ракета контрольной комплектации с инертной боевой частью, которая предназначается для учебных пусков, размещенная в транспортно-пусковом стакане (транспортно-пусковом контейнере).
• 3М-14КЭУД (3М-14ТЭУД), 3М-14КЭУС (3М-14ЭУС) и 3М-14КЭРМ (3М-14ТЭРМ) – учебно-действующие, учебно-стендовые и учебно-разрезные матеры из состава УТС комплекса, находящийся в транспортно-пусковом стакане (транспортно-пусковом контейнере) для обучения и отработки навыков личного состава по техническому обслуживанию и эксплуатации ракет;
• 3М-14ТЭГВМ габаритно-весовые макеты, используемые для обучения погрузочно-разгрузочным работам персонала.

Противолодочные ракеты

Ракета-торпеда 91Р1 (91РЭ1)

Ракета-торпеда 91РТ2 (91РТЭ2)

3М-14Э, крылатая ракета

Крылатая ракета 3М-14Э комплексов “Калибр-ПЛЭ”, “Калибр-НКЭ”, “Калибр-М” оснащается стартовым твердотопливным двигателем в хвостовой части которого размещены решетчатые стабилизаторы. Маршевый двигатель ТРДД-50Б (“Изделие 37”) – малогабаритный двухконтурный турбореактивный, унифицированный для всех ракет комплексов “Калибр”, разработанный Омским Моторостроительным Конструкторским Бюро (ОАО “ОМКБ”).

Ракета 3М-14Э оснащается комбинированной системой наведения. Управление ракетой в полете – полностью автономное. Бортовая система управления построена на базе автономной инерциальной навигационной системы АБ-40Э (разработчик – Государственный НИИ Приборостроения). В состав системы управления ракеты входит радиовысотомер типа РВЭ-Б (разработчик – УПКБ “Деталь”) и приемник сигналов системы спутниковой навигации (ГЛОНАСС или GPS). Радиовысотомер обеспечивает полет в режиме огибания рельефа за счет точного выдерживания высоты полета: над морем – не более 20 м, над сушей – от 50 до 150 м (при подходе к цели – снижение до 20 м).

Полет ракет проходит по заранее заложенному маршруту, в соответствии с данными разведки относительно положения цели и наличия средств противовоздушной обороны. Ракеты способны преодолевать зоны развитой системы ПВО противника, что обеспечивается предельно малыми высотами полета (с огибанием рельефа местности) и автономностью наведения в режиме “молчания” на основном участке. Коррекция траектории полета ракеты на маршевом участке осуществляется по данным подсистемы спутниковой навигации и подсистемы коррекции по рельефу местности. Принцип работы последней основан на сопоставлении рельефа местности конкретного района нахождения ракеты с эталонными картами рельефа местности по маршруту ее полета, предварительно заложенными в память бортовой системы управления. Навигация производится по сложной траектории, ракета имеет возможность обходить сильные зоны ПВО/ПРО противника или сложные по рельефу участки местности – путем ввода в полетное задание координат так называемых пунктов поворота маршрута (до 15 опорных точек).

Наведение на конечном участке траектории осуществляется при помощи помехозащищенной активной радиолокационной головки самонаведения АРГС-14Э, эффективно выделяющей слабозаметные малоразмерные цели на фоне подстилающей поверхности. Головка АРГС-14Э диаметром – 514мм и весом 40кг разработана в ОАО “НПП Радар ММС” (г.Санкт-Петербург), имеет угол обзора по азимуту (пеленгу) ±45°, по углу места – от +10° до -20°. Дальность обнаружения типовой цели около 20км. Исключительная маневренность позволяет с высокой точностью вывести ракету на цель.

Ракета 3М-14Э оснащена мощной 450-килограммовой фугасной боевой частью с опцией воздушного подрыва. Разработан вариант ракеты с кассетной боевой частью комплектуемой осколочными, фугасными или кумулятивными поражающими элементами для удара по площадным и протяженным целям.

Ракеты 3М14Э в различной конфигурации входят в состав:

ракетного комплекса “Калибр-ПЛЭ” для вооружения подводных лодок (экспортное обозначение “Club-S”),

ракетного комплекса “Калибр-НКЭ” для вооружения надводных кораблей (экспортное обозначение “Club-N”).

мобильного ракетного комплекса “Калибр-М” (экспортное обозначение “Club-M”);

комплекса ракетного оружия авиационного базирования “Калибр-А” (“Club-A”).

Поиск и преодоление

Интересной темой является целеуказание для ракет большой дальности. В принципе, задача может решаться многими способами — от разведывательных подразделений «в полях», передающих координаты «в центр», и до военных спутников. Возможно и использование наземных радаров — в частности, российская РЛС «Подсолнух» (есть и версия в экспортном исполнении) используется в том числе против надводных целей на дальности 350–450 км в интересах военно-морских сил и береговых ракетных комплексов. Какой из способов будет приоритетным для «Нирбхая», пока говорить сложно, однако российский опыт, технологии и готовые комплексные решения вполне могут быть востребованы. Правда, с учетом особенностей индийской многовекторности в части закупок вооружений и военной техники здесь могут быть любые варианты.

Вообще говоря, у гиперзвуковых, дозвуковых и сверхзвуковых крылатых ракет есть свои специализированные задачи и преимущества: дозвуковые лучше огибают поверхность Земли на низких высотах, оставаясь незамеченными для противника; сверхзвуковые эффективнее при прорыве «последней линии обороны» непосредственно у цели. Конечно, гиперзвуковые крылатые ракеты, вероятно, перехватить будет сложнее всего.

Однако с учетом технической сложности на сегодняшней день нет ни одной гиперзвуковой ракеты, доведенной до серийного образца.

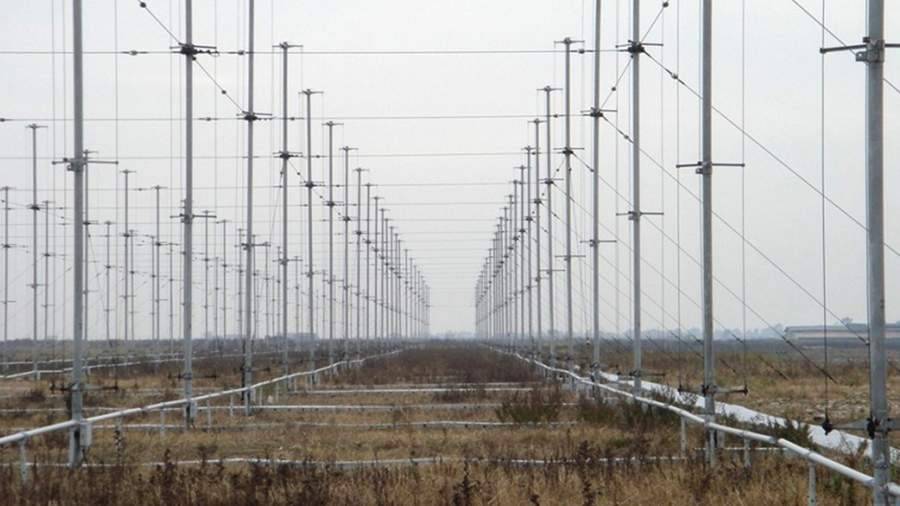

Российская РЛС «Подсолнух-Э»

Когда (если) таковые появятся в классическом варианте (с гиперзвуковым прямоточным воздушно-реактивным двигателем), то их явно будет меньше — в том числе как раз из-за очевидной дороговизны двигательной установки. Таким образом, говорить о какой-то «конкуренции» между различными типами крылатых ракет некорректно.

В целом способы прорыва обороны, или, как было модно говорить несколько лет назад, «проникновения в зоны воспрещения доступа (A2/AD)», можно свести к двум базовым вариантам: массированные удары с большим количеством ложных целей либо малозаметные ракеты и применение средств радиоэлектронной борьбы (в том числе бортовых). Никто не будет пытаться «проткнуть» такие «пузыри» одним типом ракеты, речь пойдет о комбинированной операции с использованием полного спектра кинетических и некинетических средств.

И «Нирбхай», и «Калибр» могут преодолевать существующие системы противовоздушной и противоракетной обороны, однако встает вопрос планирования и количества ракет: прорвать можно любой оборонительный рубеж, вопрос в цене — то есть потерях на прорыв.

Носители

Ракетами серии «Калибр-НК» и «Калибр-ПЛ» оборудуются следующие корабли иностранных и российских флотов

• Фрегаты проекта 22350;
• Фрегаты проекта 11356;
• Фрегаты типа «Тальвар»;
• Фрегаты типа «Шивалик»;
• Корветы проекта 20385;
• Ракетные корабли проекта 11661 (в зависимости от модификации);
• Малые ракетные корабли проекта 21631;
• Малые ракетные корабли проекта 22800;
• Патрульные корабли проекта 22160 (в зависимости от модификации);
• Подводные лодки проекта 955 «Борей» (в качестве неосновного вооружения);
• Подводные лодки проекта 885 «Ясень»;
• Подводные лодки проекта 636 «Варшавянка»;
• Подводные лодки проекта 677.

В последние годы создано, сдано или сдается в эксплуатации ПО и средства загрузки для ракетных комплексов 3К14, 3М55, 9К, 3К96 и для малогабаритного торпедного комплекса «Пакет», находящихся на современных кораблях ВМФ РФ. Семейство вертикальных ПУ надводных кораблей типа 3С14 обеспечивает размещение на НК проектов 1161К, 21631, 11356М изделия комплекса 3К14, а на НК проектов 22350, 20385, 11442М, к тому же еще и изделий комплексов 3М55 и 9К ОКБ. КБСМ является создателем и поставщиком серийно изготавливаемых транспортно-пусковых стаканов из композиционных материалов, имеющих разрушаемую крышку для изделий комплекс 9К и 3К14. Для загрузки изделий указанных комплектов в ПУ НК разработаны комплексы средств погрузки типа СМ-456.

Вряд ли неприменимость ПКРК «Оникс» в некоторых УКСК как-то связана с размерами боеприпасов, так как 3М14 и 3М55 имеют приблизительно одинаковую длину (по некоторой информации около 8,1 и 8,6 метров). Вероятней всего боевой комплект 3С14 за счет системы управления урезается искусственно. Особенно нелепо это выглядит с 20385 (с «Ониксом») и 11356 (без «Оникса).

Операторы:

• Россия.
• Китай.
• Индия.
