9К32 Стрела-2 – SA-7 GRAIL

НАЗНАЧЕНИЕ, СОСТАВ И ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА

Зенитный ракетный комплекс «Стрела-10» (индекс 9К35) предназначен для прикрытия боевых порядков подразделений мо­тострелкового (танкового) полка в подвижных формах боя и на марше от низколетящих целей воздушного противника.

В состав комплекса «Стрела-10» входят: боевые средства, средства технического обслуживания и учебно-тренировочные средства.

К боевым средствам комплекса относятся: боевые машины 9А34 и 9А35 (9А34М и 9А35М или 9А34М2 и 9А35М2); ракеты 9М37 (9М37М, 9М31М).

К средствам технического обслуживания комплекса относятся: контрольно-проверочная машина 9В839 (КПМ); машина техниче­ского обслуживания 9В915 (МТО); система внешнего электропи­тания 9И111.

Обучение и тренировка экипажей производятся на тренажере 9Ф624.

На вооружении зенитного ракетного взвода состоят три бое­вые машины 9А34 (9А34М, 9А34М2) и одна боевая машина 9А35 (9А35М, 9А35М2).

Каждая боевая машина имеет четыре направляющих для установки ракет в контейнерах и боеукладку еще для четырех ракет в кормовой части. Таким образом, возимый боекомплект — 8 ракет 9М37 (9М37М). Дополнительно на боевой машине установлен пулемет ПКМБ с боекомплектом к нему 1000 патронов.

Боевые машины 9А34М (9А35М) отличаются от боевых ма­шин 9А34 (9А35) наличием схем защиты аппаратуры оценки зоны от несинхронных импульсных помех и головки самонаведения ра­кеты 9М37М от организованных оптических помех.

На боевых машинах 9А34М2 (9А35М2) дополнительно уста­новлены: аппаратура приема целеуказания (9В179); аппаратура реализации целеуказания (9В180); радиостанция Р-123М, чтj позволяет автоматизировать прием и реализацию целеуказания от пункта управления ПУ-12М.

Кроме того, на боевых машинах модификации М2 установлен дополнительный комплект плавсредств и ограждений.

Основные тактико-технические характеристи­ки комплекса:

• максимальная дальность поражения целей — 5000 м;
• высота поражаемых целей — от 25 до 3500 м;
• скорость поражаемых целей: на встречных курсах—до 417 м/с (1500 км/ч); на догонных курсах—до 306 м/с (1100 км/ч);
• опознавание воздушных целей — на дальности до  12 км;
• прием информации целеуказания от пунктов управления ПУ-12М — с искажением ее не более 1,5 град по азимуту при дальности до цели от 6000 до 25000 м;
• готовность к приему целеуказания с момента включения — не более 5 с;
• время готовности ракеты к пуску: при температуре не ниже   минус 40° С — 5 с;    в   диапазо­не температур от -40 до -50° С – 10 с;
• время перевода пусковой установки из походного положения в боевое — не более 20 с;
• время перезаряжания пусковой установки четырьмя ракета­ми — 3 мин;
• время свертывания боевых средств комплекса с готовностью к. маршу — 2-3 мин;
• масса полностью укомплектованной БМ9А35М2 с экипажем, с установкой 6П10М и боекомплектом к ней, с плавсредствами — (12300±240) кг;
• максимальная скорость передвижения БМ — 61,5 км/ч;
• запас хода по топливу — 500 км;
• скорость движения на плаву — 5-6 км/ч.

ЗЕНИТНЫЕ УПРАВЛЯЕМЫЕ РАКЕТЫ, ИСПОЛЬЗУЕМЫЕ В КОМПЛЕКСЕ

Общее устройство ракеты 9М37

Зенитная управляемая ракета 9М37 предназначена для пора­жения самолетов с реактивными, газотурбинными и поршневыми двигателями, самолетов-снарядов и вертолетов на высотах от 25 до 3500 м при скорости полета до 417 м/с (1500 км/ч) на встреч­ных курсах и до 306 м/с (1100 км/ч) на догонных курсах и ма­неврирующих с перегрузками 3 – 5 единиц, в любое время года.

Компоновка ЗУР 9М37: 1 – головка  самонаведения;  2 – автопилот;  3 – боевая  часть с  предохранительно-исполнительным   механизмом и блоком питания; 4 – неконтактный датчик цели; 5 – двигательная установка

Поражение целей ракетой 9М37 обеспечивается при стрельбе по визуально видимым целям днем на встречных и догонных кур­сах, а ночью — только на догонных курсах.

Ракета 9М37 представляет собой одноступенчатую, малогабаритную твердотопливную ракету, выполненную по аэро­динамической схеме «утка». Рули ракеты расположены в перед­ней части, а крылья размещены в хвостовой части. Рули и крылья расположены на ракете по Х-образной схеме и лежат в одной плоскости.

Ракета 9М37 наводится на цель системой пассивного самона­ведения по методу пропорциональной навигации.

Ракета имеет двухканальную систему управления, аэродина­мическое ограничение скорости крена, контактно-неконтактное взрывательное устройство, осколочно-фугасную боевую часть и бортовой источник питания.

Собранная ракета помещается в металлический контейнер.

Конструктивно ракета выполнена в виде пяти отсеков и кон­тейнера:

• отсек №1 — головка самонаведения;
• отсек №2 — автопилот и контактный датчик цели взрыватель-ного устройства;
• отсек №3 — боевая часть с размещенными в ней предохрани­тельно-исполнительным  механизмом   (ПИМ)   и  блоком  питания;
• отсек №4 — неконтактный датчик цели;
• отсек №5 — двигательная установка с размещенными на ней крыльями и блоком крена.

Тактико-технические   характеристики   ракеты 9М37:

• калибр — 120 мм;
• длина — 2190 мм;
• масса — 39,2 кг;
• масса контейнера с ракетой — 70 кг;
• масса боевой части — 3 кг;
• масса укупорки с ракетой— ПО кг;
• дальность   (наклонная)   поражения — от 800 до 5000 м;
• диапазон параметров — от 0 до 3000 м;
• максимальная скорость полета — 700 м/с;
• средняя скорость полета — 550 м/с;
• зона ограничения стрельбы в направлении солнца — 20°;
• дальность взведения взрывательного устройства — 250 м от БМ;
• время боеготовности — 5 с;
• условия эксплуатации — в любое время года днем и ночью при температуре от –50 до +50° С.

В войсках ракеты 9М37 размещаются в контейнерах и при эксплуатации из них не извлекаются.

Контейнеры с ракетами хранятся или в деревянной укупорке (на складах, базах), или на боевой машине (на пусковой уста­новке или внутри БМ).

Особенности ракеты 9М37M

Основным отличием ракеты 9М37М от ракеты 9М37 является наличие в автопилоте блока, отвечающего за отвечающего за помехозащиту. В условиях сброса помех оператор ЗРК включает схему помехозащиты, которая автомати­чески обеспечивает отстройку ГСН от помех. Схема помехоза­щиты обеспечивает отстройку от помех как зависших на парашюте, так и свободно падающих.

Зенитная управляемая ракета 9М31М

Зенитная управляемая ракета 9М31М предназначена для по­ражения низколетящих воздушных целей на высотах от 30 до 3500 м при скоростях полета до 310 м/с на встречных курсах и до 220 м/с на догонных курсах и маневрирующих с перегрузкой до 3 единиц.

Поражение целей ракетой 9М31М при стрельбе обеспечивается днем на догонных и встречных курсах, а ночью — только на до­гонных курсах.

ЗУР 9М31М представляет собой одноступенчатую малогаба­ритную твердотопливную ракету, выполненную по аэродинами­ческой схеме «утка».

Ракета наводится на цель системой пассивного самонаведения по методу пропорциональной навигации.

Ракета содержится в герметизированном контейнере 9Я23. При хранении контейнер помещается в деревянную парковую уку­порку.

Ракета состоит из пяти отсеков:

• отсек № 1—головка самонаведения (ГСН);
• отсек № 2 — автопилот, в котором конструктивно размещены блок питания и контактный датчик цели взрывательного устрой­ства;
• отсек № 3 — боевая часть с предохранительно-исполнительным механизмом;
• отсек № 4 — неконтактный датчик цели;
• отсек № 5 — двигательная1 установка, на  которой размещены крылья с роллеронами.

Тактико-технические   характеристики   ракеты 9М31М:

• калибр — 120 мм;
• длина— 1803 мм;
• размах крыльев — 360 мм;
• масса —30,5 кг;
• масса ракеты с контейнером — 55 кг;
• масса ракеты с контейнером в укупорке — 95 кг;
• масса боевой части — 2,75 кг;
• масса ВВ — 1 кг;
• дальность поражения целей — до 4200 м;
• средняя скорость полета — 500 м/с;
• максимальная скорость полета — 536 м/с.

(По учебнику МО РФ «Зенитный ракетный комплекс ближнего действия «Стрела-10» под ред. И.И. Богдан)

Конструкция

В составе Вербы находится ракета 9М336 и пусковой механизм 9П521. Кроме этого в него входят средства опознавания «свой-чужой» 1Л129В, передвижной контрольный пункт 9В861, радиолокационный обнаружитель 1Л122, модуль планирования 9С931, модуль управления огнём 9С933 для бригадного или монтажный комплект 9С933-1 для дивизии, средства автоматизации 9С935.

Благодаря максимальной автоматизации возможно обнаружение групповых воздушный целей и автоматическое распределение их между зенитными комплексами с передачей всех необходимых параметров полёта, а развёртывание и готовность к стрельбе осуществляется за 8 секунд.

Средства обнаружения и наведения

Вариант 1: 1РС1-1Е

Мобильная твердотельная трехкоординатная радиолокационная станция обнаружения и целеуказания 1РС1-1Е с фазированной антенной решеткой малых и средних высот сантиметрового диапазона, предназначена для обнаружения и выдачи целеуказания по современным средствам воздушного нападения в составе зенитного ракетно-пушечного комплекса «Панцирь-С1».

Разработчиком РЛС 1РС1-1Е является ОАО «ВНИИРТ», г.Москва.

Вариант 2: РЛМ СОЦ S-диапазона

Благодаря совместным усилиям группе компаний холдинга “Высокоточные комплексы”, были проведены работы по модернизации ЗРПК или ЗРАК “Панцирь-С1”. Имея модульный принцип, специалистами КБП (Конструкторское Бюро Приборостроения, г. Тула) и ЦКБА (Центральное конструкторское бюро аппаратостроения, г. Тула) была разработана модификация комплекса с новейшим радиолокационным модулем именуемый как “станция сопровождения цели”, работающая в S-диапазоне.

Сравнительные характеристики станций обнаружения целей. Фактические данные по результатам испытаний (ОАО «ВНИИРТ»)

Наименование характеристики
РЛМ СОЦ S-диапазона (ЦКБА)
1РС1-1Е (ВНИИРТ)
Зона обзора по азимуту (электромеханическое сканирование, поворот):
360°
0-360°
Зона обзора по углу места (электронное сканирование):
60°; 26-82°
0-60°; 26-82°
Количество обрабатываемых целей:
более 40
50
Дальность обнаружения целей (с ЭПР 2 кв.м)
45 км
45 км
Диапазон радиальных скоростей обнаруженных целей:
30-1200 м/с
30-1200 м/с

РЛС сопровождения

РЛС сопровождения цели и наведения ракеты с ФАР миллиметрового и сантиметрового диапазонов 1РС2 / 1РС2-1Е “Шлем”( НПО “Фазотрон”); производитель – ОАО РАТЕП.

• Углы обзора по азимуту – 45 град
• Углы обзора по углу места – 45 град
• Число одновременно сопровождаемых целей – до 3 шт
• Число одновременно сопровождаемых ЗУР – до 4 шт
• Система управления ЗУР радиокомандная – радиокомандная с ИК- и радиопеленгацией
• Работа в движении – обеспечивается
• Дальность сопровождения:
  • 14.5 км (высокоскоростная малоразмерная мишень в ходе испытаний на полигоне Капустин Яр)
  • 23 км (малоразмерная мишень Е95 в ходе испытаний на полигоне Капустин Яр)
  • 25 км (вертолет Ми-8 в ходе испытаний на полигоне Капустин Яр)
  • 24-30 км (цель с ЭПР 2 кв.м по разным данным)
  • 34 км (МиГ-29 в ходе испытаний на полигоне Капустин Яр)

Многофункциональная радиолокационная станция 1РС2-1Е на ЗРПК “Панцирь-1С” Фото с сайта http://dokwar.ru

Оптический автономный пост

Оптический автономный пост (АОП) состоит из оптико-электронного комплекса с тепловизионным длинноволновым приемников (ИК-пеленгатор). Назначение приемников – допоиск цели по данным целеуказания РЛС обнаружения, определение угловых координат цели и ЗУР. Всесуточное применение, автоматическая юстировка целевого и ракетного каналов, канал пеленгации ЗУР с кодированным лазерным ответчиком на ЗУР.

• Тип приводов наведения – безредукторные на моментных двигателях
• Каналы – оптический, ИК, тепловизионный
• Режимы работы – автоматический, ручной
• Углы обзора:
  • по азимуту – +-90 град (360 град с учетом вращения башни боевого модуля)
  • по углу места – от -5 до +82 град.

• Скорость наведения максимальная – не менее 100 град/с
• Максимальное ускорение наведения – не менее 170 град/с2
• Дальность – 16-18 км (по разным данным)

ТТХ тепловизионного канала:

• Диапазон спектральной чувствительности – 3-5 мкм
• Угловое поле зрения:
  • широкое – 4.17 х 6.25 град
  • узкое – 0.87 х 1.3 град

• Дальность автосопровождения (при МДВ 10 км):
  • самолета типа F-16 – 17-26 км
  • ракеты типа Harm – 13-15 км
  • ракеты типа ALCM – 11-14 км
  • УАБ типа “Уоллай” – 10 км

Точность – 0,05 мрад

ТТХ ИК-пеленгатора ЗУР:

• Диапазон спектральной чувствительности – 0,77-0,91 мкм
• Широкое угловое поле зрения по горизонтали – -2.5 .. + 2.5 град
• Узкое угловое поле зрения по горизонтали – -0.4 .. + 0.4 град
• Широкое угловое поле зрения по вертикали –1.0 .. + 4.0 град
• Узкое угловое поле зрения по вертикали – -0.3 .. + 0.6 град
• Точность определения координат лазерного ответчика ЗУР – широкое поле – 2 мрад
• Точность определения координат лазерного ответчика ЗУР – узкое поле – 0,05 мрад

Центральный вычислительный комплекс

Центральный вычислительный комплекс предназначен для цифровой обработки поступивших сигналов и автосопровождения целей. Одновременно возможно сопровождение по две цели на радиолокационные и оптико-электронные каналы. Обеспечение стрельбы по цели двумя ЗУР. Максимальная скорость захвата воздушных объектов до 10 единиц в минуту.

На упрощенной версии ЗРПК “Панцирь” / “Панцирь-МЭ” (для экспорта) вместо РЛС сопровождения и наведения установлена оптико-электронная система обнаружения и сопровождения целей.

Описание конструкции

1

– форпик;2 – кладовые различного назначения;3 – кубрики личного состава;4 – 76-мм АУ АК-176;5 – цепной ящик;6 – барбет 76-мм АУ;7 – боевые посты различного назначения;8 – ходовая рубка;9 – основной (комплексный) АП РАК «Монолит-Т»;10 – АП РЛС СУАО «Вымпел»;11 – выгородки ВЧ блоков;12 – каюты офицеров;13 – коридор;14 – ПЭЖ;15 – носовое МО;16 – главные двигатели (ГТД);17 – воздушно-вентилляционные шахты МО;18 – дымоходы ДГ;19 – кормовое МО;20 – 30-мм АУ АК-630М;21 – столовая личного состава;22 – кладовые мокрой провизии;23 – ахтерпик;24 – румпельное отделение;25 – шахты газоходов ГТД;26 – топливные цистерны.

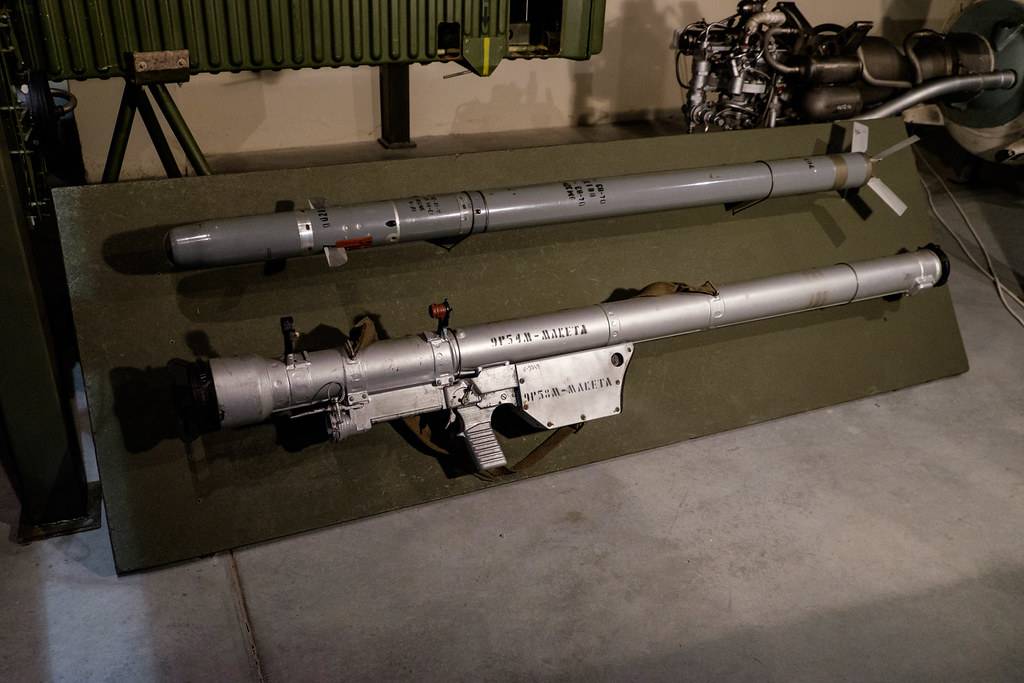

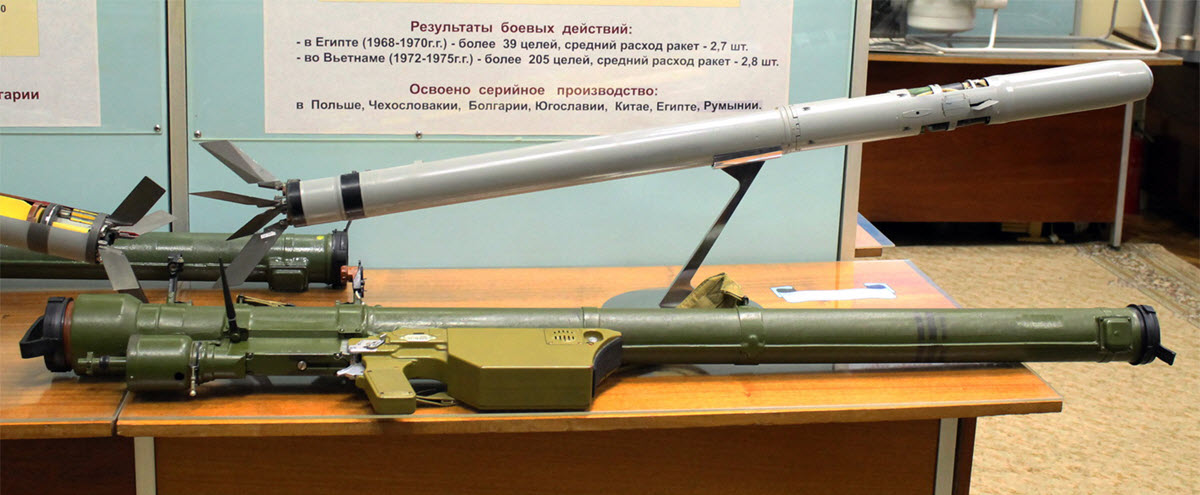

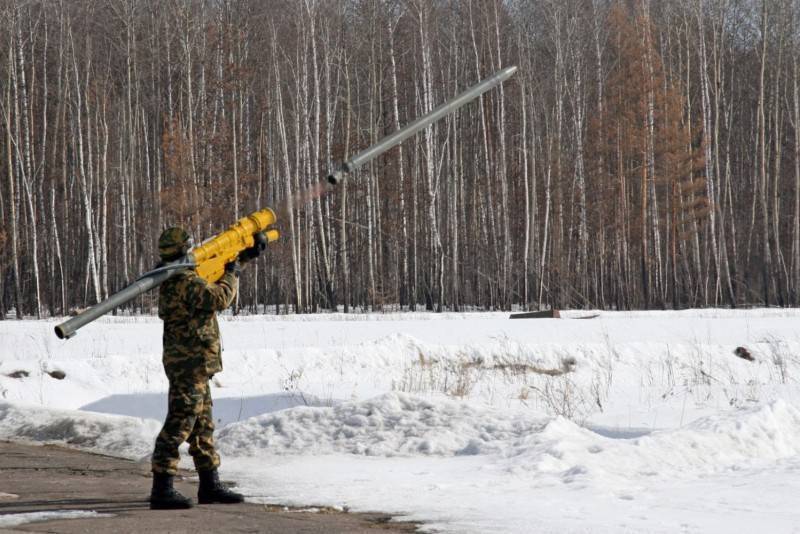

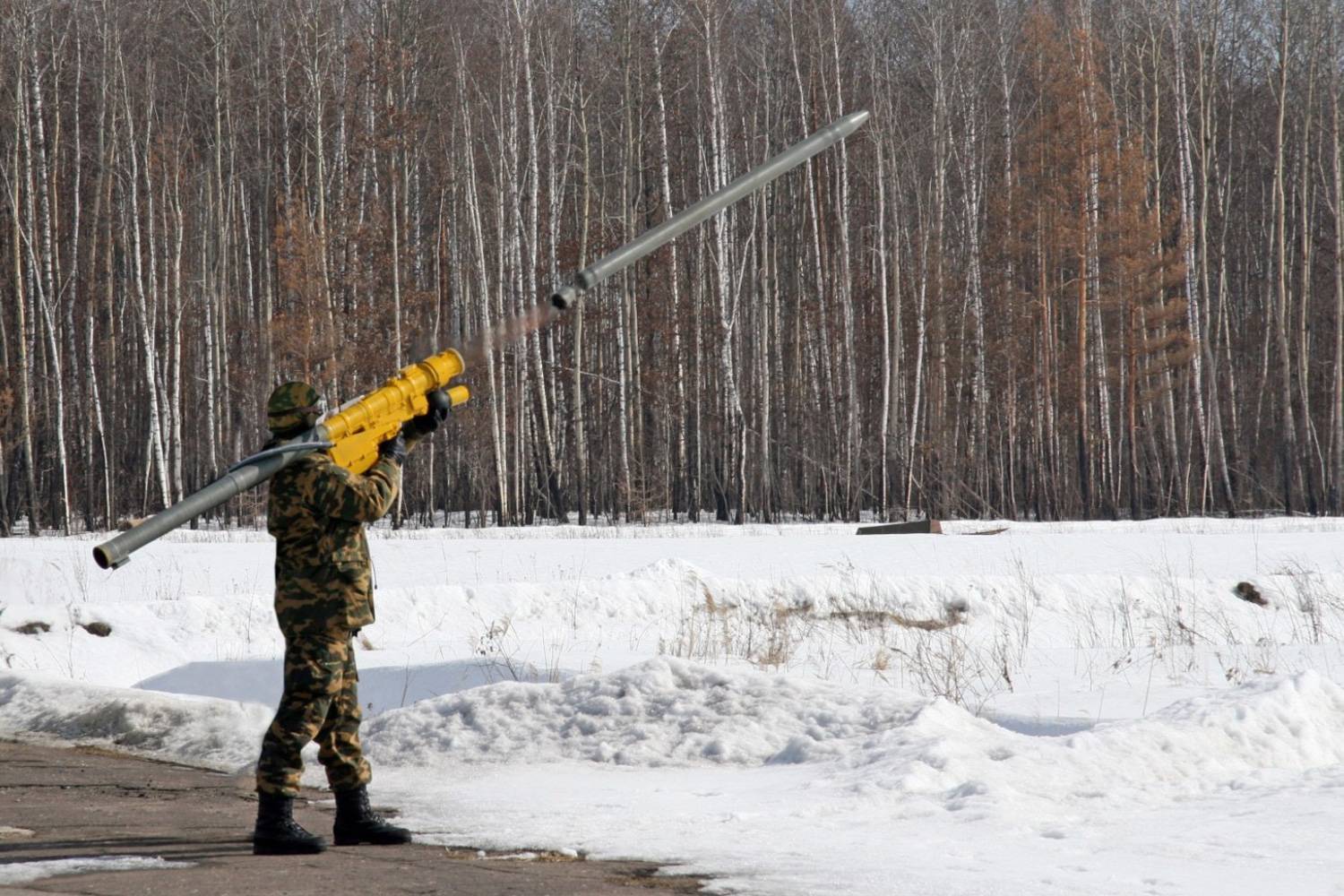

«Стрела-2»: история создания

В 1962 году в городе Коломне началась реализация секретного военного проекта. Его целью было создание мощного ударного переносного комплекса, способного поражать воздушные и наземные цели на малых дистанциях. Идеальным решением задачи на тот момент стал ПЗРК «Стрела-2». Тем не менее первое боевое крещение установки прошло не столь удачно, как ожидалось. Многие самолеты после повреждения все же возвращались на свои аэродромы. Причина крылась в том, что у ЗУР мощность взрыва была недостаточной для серьезных разрушений, особенно если попадание происходило в хвостовую часть. В результате было принято решение произвести точечную модернизацию установки. Так в 1968 году на свет появилась «Стрела-2М» (ПЗРК с кодификацией 9К32М).

Модификация позволила поражать цели, движущиеся по воздуху со скоростью до 950 км/ч. Испытания успешно завершились на Донгузском полигоне в 1970 году. Сразу после этого ПЗРК был принят на вооружение, а через несколько лет экспортные версии пополнили ударные запасы более 60 стран.

ЗРК «Стрела-10» в армии ДНР

В связи с наличием вооруженного конфликта на востоке Украины многих интересует вопрос, благодаря какому вооружению ополченцам удается противостоять ВСУ? Использует ли в ДНР армия Новороссии ЗРК «Стрела-10»? Действительно, данный комплекс задействован в гражданском конфликте на Украине. Применяется данное орудие обеими враждующими сторонами. На вооружении армии ДНР ЗРК «Стрела-10» состоит с 2014 года.

Судя по заявлениям со стороны ВСУ, несколько таких комплексов было захвачено у украинских военных. В ДНР ЗРК «Стрела-10» армии «Новороссии» в 2015 году был замечен в нескольких километрах от точки, с которой был произведен выстрел из «Бука» по малазийскому авиалайнеру. Тем не менее, несмотря на несколько версий этой трагедии, эксперты утверждают, что характеристик ЗРК будет недостаточно для уничтожения пассажирского судна или высотного военно-транспортного самолета. Армией ПВО ДНР ЗРК «Стрела-10» с 2015 года применяется для учений. Экипажи комплексов сдают нормативы по отражению засад, прохождению химически зараженных участков, отражению условных атак с воздуха. В качестве средств противовоздушной обороны ополченцы располагают различной боевой техникой, в том числе и ЗРК «Стрела-10». С 2016 ПВО армии ДНР обладает 70 данными комплексами.

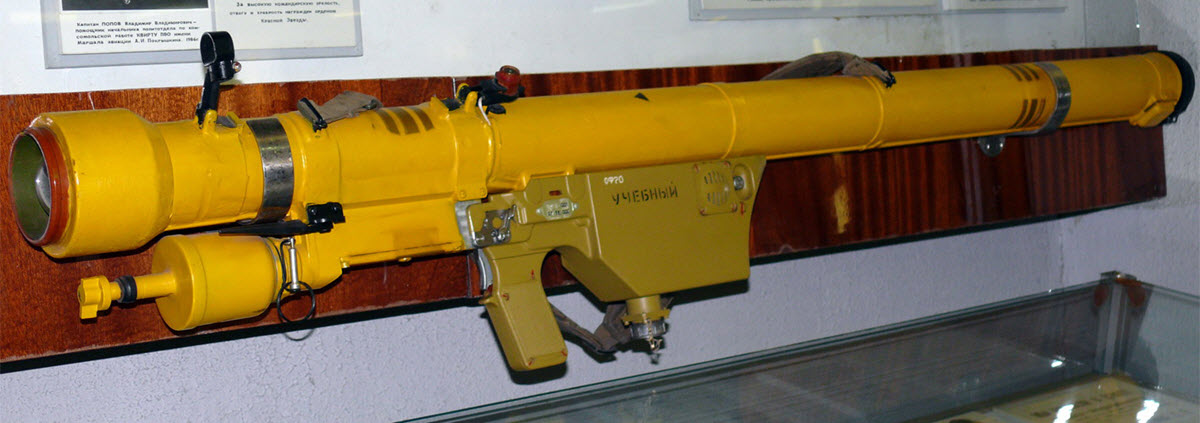

«Стрела-3»: состав

В комплектацию переносной установки входят: пусковой механизм серии 9П58, ЗУР 9М36, наземный запросчик 1РЛ247, пассивный пеленгатор 9С13 и радиостанция Р-147. Главной ударной силой ПЗРК «Стрела-3М» и оригинальной модели является ракета 9М36. Она выполнена по схеме «Утка» и представляет собой совокупность 4 скрепленных отсеков: двигательного, боевого, рулевого и головного. Управление снарядом достигается вращением со скоростью 20 об./с при преобразовании трехмерного сигнала с теплового датчика ГСН. Стоит отметить, что аэродинамические рули располагаются в одной плоскости. При запуске перьевые стабилизаторы раскрываются, отрываясь от сопел трубы.

На корпусе установки находится электронный блок, предохранитель, телефон, вилка разъема, контактная группа и курок. Наведение на цель осуществляется гироскопом и радиостанцией, затем данные обрабатывает пеленгатор.

Важнейший элемент комплекса

Установка комплектуется твердотопливными ракетами зенитного типа (ЗУР) 9М37. В их производстве используется схема «утка». Задняя часть ракеты оснащена элеронами, за счет чего уменьшается угловая скорость вращения. Желая повысить эффективность ЗУР, разработчики оснастили ее боевую часть поражающими стержневыми элементами. Для ракеты предусмотрены взрыватели двух видов: контактные и бесконтактные. Ракета оснащена головкой самонаведения (ГСН), использующей два канала: основной (наведение на цель осуществляется в фотоконтрастном режиме) и дополнительный (в инфракрасном).

Внедрением двухканального режима был максимально оптимизирован процесс управления ракетой. ЗУР достигает цели, используя режим фото-контраста. Если же этот метод оказывается нерезультативным, то осуществляется перепрограммирование головки к работе на дополнительной инфракрасной навигации. За счет двухканальных режимов ракета одинаково оперативно реагирует, как на приближающиеся, так и на удаляющиеся цели. Чипы ЗУР охлаждаются в жидком азоте.

Местом для его хранения стали специальные контейнеры, которые вмонтированы в корпус ракеты. Азот защищает запал от раннего самовозгорания. Ручная навигация осуществляется оператором в том случае, если один из режимов наводки вышел из строя. В отличие от своего аналога, «Стрела-10» за счет дополнительного канала обладает повышенными возможностями при стрельбе вдогонку и по объектам, движущимся навстречу. В случае, если ЗУР не удается достичь цели, происходит ее самоуничтожение.

Для комплекса разработана специальная система 9С86, которая просчитывает необходимые углы упреждения и осуществляет оценку зоны пуска. Система оборудована когерентно-импульсным радиодальномером, который функционирует в миллиметровом диапазоне. Это приспособление измеряет дальность до намеченной цели. Кроме того, дальномер определяет, с какой радиальной скоростью она движется. Благодаря данной системе уничтожение воздушных объектов ЗРК происходит намного эффективнее. В отличие от своего аналога, ЗРК «Стрела-10» годится для скоростных обстрелов объектов и менее восприимчива к природным и искусственным оптическим помехам.

Боевое применение

• Война в Персидском заливе. Зимой 1991 года, во время операции «Буря в пустыне», иракские комплексы «Стрела-10» сбили два подряд американских штурмовых самолетов A-10 Thunderbolt II.
• Война в Анголе.
• Вооруженный конфликт в восточной части Украины, применялся ополченцами.
• Гражданская война в Сирии – в 2018 году ПВО Сирии отразило ракетный удар Британии, США и Франции. Всего ЗРК «Стрела-10» выпустила 5 ракет, в результате чего было поражено 3 цели. Минобороны США опровергает эти заявления, согласно информации Пентагона ПВО Сирии не смогли уничтожить не одного самолета или ракеты.

Характеристики

Модификация	«Стрела-10М»
Ширина, мм	2850
Высота, мм	2220
Длина, мм	6450
Тип ракеты	9М37, 9М37М
Высота поражения, м	25 – 3000
Дальность поражения, м	8000 – 5000
Вероятность попадания в цель одной ракетой	0,1 – 0,4
Время приведения в боевое положение, с	30
Экипаж, чел.	3

Источники

1. ↑
2. . rbase.new-factoria.ru. Дата обращения 29 ноября 2016.
3.  (недоступная ссылка). Дата обращения 22 февраля 2010.
4. . ru.uos.ua. Дата обращения 18 апреля 2016.
5. ↑ . Оф. сайт КБМ. Дата обращения 20 января 2012.
6. ↑ . Оф. сайт КБМ. Дата обращения 20 января 2012.
7. The Military Balance 2010. — P. 245.
8. The Military Balance 2010. — P. 294.
9. The Military Balance 2010. — P. 70.
10. The Military Balance 2010. — P. 187.
11. The Military Balance 2010. — P. 296.
12. The Military Balance 2010. — P. 99.
13. The Military Balance 2010. — P. 433.
14. The Military Balance 2017. — P. 205.
15. The Military Balance 2010. — P. 360-363.
16. The Military Balance 2010. — P. 258.
17. The Military Balance 2010. — P. 251.
18. The Military Balance 2010. — P. 412-413.
19. The Military Balance 2010. — P. 414.
20. The Military Balance 2010. — P. 78.
21. ↑
22. The Military Balance 2010. — P. 18.
23. The Military Balance 2010. — P. 417.
24. The Military Balance 2010. — P. 88.
25. The Military Balance 2010. — P. 420.
26. The Military Balance 2010. — P. 90.
27. The Military Balance 2010. — P. 276.
28. The Military Balance 2010. — P. 369.
29. The Military Balance 2010. — P. 93.
30. The Military Balance 2010. — P. 223.
31. The Military Balance 2010. — P. 190.
32. The Military Balance 2010. — P. 425-426.
33. The Military Balance 2010. — P. 272.
34. The Military Balance 2010. — P. 159.
35. The Military Balance 2010. — P. 160.
36. The Military Balance 2010. — P. 331.
37.  (недоступная ссылка). Дата обращения 27 октября 2014.

«Стрела-3»: история и назначение

Новая модель советского ПЗРК «Стрела» вышла в массы в середине 70-х годов. Установка известна по своей кодификации 9К34 и классификации США — SA-14 Gremlin. Основой модификацией стала новая ракета серии 9М36, которая была оснащена специальной инфракрасной головкой захвата и фазомодулированным сканированием по спиральной амплитуде. Это обеспечивало устойчивость к естественным и радиопомехам. ПЗРК «Стрела-3» отличался скоростью полета и быстротой маневренности ракеты. Также в ходе модернизации в ГСН была внедрена система помехоустойчивого охлаждения. То есть теперь захват цели мог осуществляться даже в ливневую погоду. Сей факт развил производство модели до многочисленных экспортных заказов.

Разработка 9К34 стартовала еще в начале 70-х, однако долгое время установка не проходила всех испытаний. В мае 1973 года ПЗРК, наконец, показал свои лучшие стороны, и через несколько месяцев его приняли на вооружение. В конце 70-х комплекс поступил на экспорт. ПЗРК неоднократно большими партиями поставлялся в такие страны, как Ангола, Вьетнам, Сальвадор, Иордания, Индия, КНДР, Ирак, Куба, Никарагуа, Сирия, Перу, Ливия, ОАЭ, ЮАР. В Европе установка находилась на балансе Венгрии, ГДР, Финляндии, Югославии, Чехословакии. Единственной страной, кроме СССР, которая имела лицензию на производство оружия, была Польша.

Описание

ПЗРК «Верба» предназначен для поражения низколетящих воздушных целей (самолеты, вертолеты, БПЛА , крылатые ракеты) на догонных и встречных курсах. Дальность стрельбы ПЗРК составляет 6 км, а высота поражения цели – 4 км. В состав комплекса входит ракета с инфракрасной головкой самонаведения (ГСН), наведение которой производится сразу в трех диапазонах, что существенно повышает ее характеристики и эффективность применения. Подобный принцип реализуется на большинстве современных ПЗРК (например, ГСН ПЗРК «Игла» имеет два канала), однако только в «Вербе» используется три отдельных фотоприемника, каждый из которых работает в собственном диапазоне. В этом отношении действительно можно сказать, что «Верба» – это действительно ПЗРК нового поколения.

Кроме того, ГСН ракеты имеет защиту от лазерных помеховых систем, которые устанавливаются на современные боевые самолеты и вертолеты.

Еще одной особенностью комплекса является наличие автоматизированной системы управления (АСУ), которая обнаруживает воздушные объекты, проводит определение параметров их полета, а также распределяет цели между зенитчиками в одном подразделении.

Обычной проблемой при использовании ПЗРК является несвоевременное обнаружение летящих объектов. Ранее расчеты ПЗРК пытались визуально обнаружить цель, однако не всегда это является простой задачей.

Чтобы еще более затруднить работу зенитчиков летчики часто проводят полет на малых или сверхмалых высотах. В этом случае вражеский летательный аппарат появляется в поле зрения внезапно, движется на большой скорости, поэтому бойцу тяжело вовремя среагировать и подготовится к стрельбе.

В АСУ ПЗРК «Верба» входит небольшая и помехозащищенная радиолокационная станция, которая может обнаружить воздушную цель на дистанциях до 80 км. После этого зенитчикам подается звуковой сигнал о наличии противника, АСУ с помощью системы ГЛОНАСС определяет месторасположение стрелка и дает ему азимут для стрельбы.

Зенитный комплекс «Верба» является частью тактического комплекса противовоздушной обороны «Барнаул-Т», он интегрирован в общую систему ПВО и может получать информация о воздушных целях от систем их обнаружения более высокого уровня.

В состав ПЗРК «Верба» входят следующие компоненты:

• пусковой механизм 9П521;
• обзорная радиолокационная станция 1Л122 с дальностью обнаружения целей 40-80 км;
• управляемая ракета 9М336;
• система определения «свой-чужой»;
• подвижный контрольный пункт 9В861;
• модуль разведки и управления, планирования и управления огнем;
• монтажный комплект 9С933−1 (для дивизиона);
• комплект автоматизации стрелка-зенитчика 9С935;
• средства для обучения и тренировки личного состава.

Ракета 9М336 имеет новый твердотопливный двигатель с более высокими характеристиками по сравнению с ПЗРК, находящимися на вооружении российской армии в настоящий момент. Ракета имеет увеличенную боевую часть, а также она оснащена адаптивным контактно-бесконтактным взрывателем. Также в состав комплекса входит прицел ночного видения «Маугли-2М», который позволяет вести огонь ночью и в условиях ограниченной видимости.

Командир зенитного полка 98-й воздушно-десантной дивизии, в которую уже поступили на вооружение ПЗРК «Верба» заявил, что новые комплексы позволяют значительно сократить время развертывание расчетов. Ранее от обнаружения цели до открытия огня могло пройти до пяти минут, теперь же этот период уменьшился почти в десять раз.

ПЗРК «Верба» (индекс ГРАУ – 9К333, ракета – 9М336) – российский переносной зенитный ракетный комплекс. По своим тактико-техническим характеристикам комплекс 9К333 «Верба» превосходит находящиеся на вооружении российских Вооруженных сил переносные ЗРК 9К310 «Игла-1», 9К38 «Игла», 9К338 «Игла-С», а также их зарубежные аналоги – американский Stinger-Block-I и китайский QW-2.

Модификации

За долгий период службы ЗРК «Стрела-10» неоднократно подвергался модернизации. Первая из них была проведена уже в 1977 году. ЗРК 9К35М «Стрела-10М» отличался от базовой модели только головкой самонаведения. Теперь ракета выбирала цель по траекторным признакам, и ее было труднее ввести в заблуждения с помощью тепловых ловушек.

Остальные характеристики модификации 9К35 были аналогичны базовой модели. Испытания новой машины проводились в 1978 году, через год она была принята на вооружение.

9К35М2 «Стрела-10М2». Работы над созданием этой модификации ЗРК начались по инициативе МОП и ГРАУ. Комплекс был оснащен аппаратурой приема целеуказания от батарейного командного пункта ПУ-12М и КП командира ПВО полка. В ходе модернизации на боевые машины были установлены поплавки для преодоления водных преград с полным боекомплектом и пулеметом. Комплекс был оснащен новой радиостанцией. Испытания новой модификации начались в 1980 году, в 1981 году она была принята на вооружение.

9К35М3 «Стрела-10М3». 1 апреля 1983 года началась очередная модернизация комплекса. Новая модификация должна была обладать более высокой помехозащищенностью, большей дальностью поражения и обеспечивать эффективную стрельбу по всем категориям низколетящих целей: вертолетам, самолетам, крылатым ракетам и беспилотным летающим аппаратам.

Испытания и доработки «Стрелы-10М3» проводились несколько лет, в 1989 году комплекс был принят на вооружение.

«Стрела-10М4». Это первая модификация машины, разработанная уже после распада Советского Союза. Ее основной особенностью является усовершенствованная зенитная ракета с новой тепловизионной системой, системой захвата и сопровождения цели.

«Стрела-10Т». Модификация комплекса, разработанная в Беларуси, на основе ЗРК «Стрела-10М2». Основной особенностью белорусской разработки является новая вычислительная система, комплекс навигации GPS и оптико-электронная система. ЗРК может быть размещён на колёсном шасси.

Для комплексов «Стрела-10» была разработана новая зенитная ракета 9М333, которая имеет более совершенный двигатель, новую ГСН, автопилот, и боевую часть. ЗУР 9М333 помещается в специальный пусковой контейнер. Головка самонаведения имеет не два, а три режима: инфракрасный, фотоконтрастный и помеховый, который значительно повышает помехозащищенность ракеты. Еще одной особенностью 9М333 является ее боевая часть. Она имеет массу пять (а не три кг, как на ЗУР 9М37), что значительно повышает вероятность поражения цели. Также была увеличена длина и сечение поражающих элементов ракеты. Изменились и ее габаритные размеры: длина увеличилась до 2,23 м. 9М333 может быть использована на любой модификации комплекса «Стрела-10».
