57 мм установка ЗИФ-31

Конструкция 57-мм зенитной пушки С-60

Зенитная пушка С-60 является автоматическим оружием, действующим по принципу короткого отката ствола, запираемого с помощью поворота затвора. Ствол с нарезным каналом заканчивается однокамерным многооконным дульным тормозом.

На стволе установлен накатник пружинного типа. В орудии применяются поршнево-винтовой затвор, двигающийся вдоль оси пушки (перед первым выстрелом он открывается вручную), люлька цилиндрического типа, два пружинных уравновешивающих механизма буксирного типа, гидравлический шпиндельный тормоз отката с выравнивателем объема жидкости, полуавтоматический прицел векторного типа, щитовое прикрытие, четырехколесное шасси, подвешенное на рессорах опорных катков, а также верхний станок лафета с платформой, на которой расположены сиденья для трех дежурных.

На люльке расположен спусковой механизм, состоящий из автоматического и ножного спусков, а также механизм отвода затвора вручную. Пушка оснащена оборудованием для охлаждения ствола (после производства очереди из 40—50 выстрелов), принцип работы которого, основан на перекачивании жидкости через канал ствола.

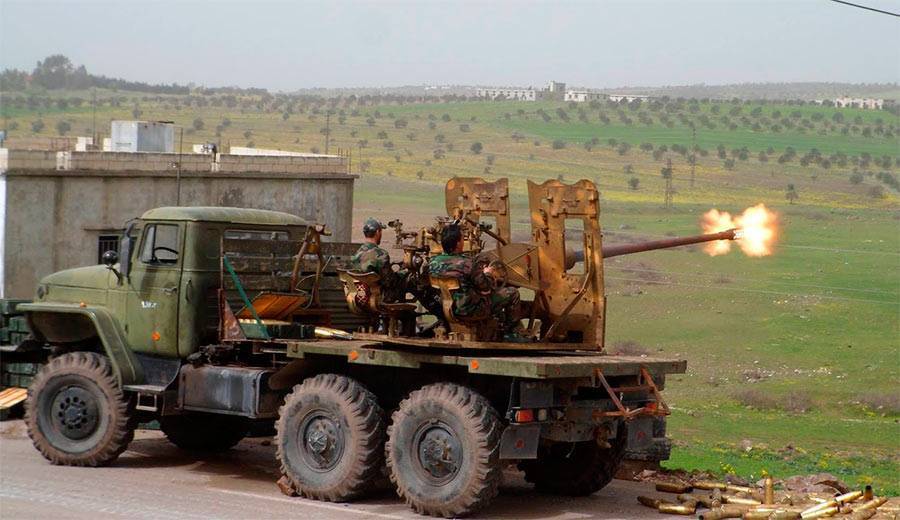

C-60 приспособленная на шасси грузовика «Урал». Авторы занятной самоделки — сирийская арабская армия

Наведение орудия в обеих плоскостях производится с помощью электрического привода или вручную. Причем во время наведения вручную подъемный механизм имеет одну скорость наведения, а поворотный — две. Подъемный механизм установлен на платформе с левой стороны пушки, а поворотный механизм — с правой.

Питание С-6О происходит из обойм емкостью 4 выстрела, которыми вручную снаряжается магазин боеприпасов, расположенный с левой стороны люльки орудия.

В боевом положении орудие опирается на четыре винтовых подъемника (по одному с каждой стороны орудия), расположенных на откидных плечах, причем в случае необходимости из него можно вести стрельбу и из походного положения.

Литература

Это заготовка статьи о ракетном оружии. Вы можете помочь проекту, дополнив её.
Это заготовка статьи об артиллерии. Вы можете помочь проекту, дополнив её.
Послевоенные РСЗО БМ-13НН • БМ-13НМ • БМ-13НММ • БМД-20 • БМ-24 • БМ-24Т • БМ-14 • РПУ-14 • 9К51 Град (БМ-21) • 9К54 Град-В (БМ-21В) • 9К55 Град-1 • 9К59 Прима • 9К132 Град-П • А-215 Град-М • ДП-62 Дамба • 9К57 Ураган (БМ-27) • 9К512 «Ураган-1М» • 9К58 Смерч (БМ-30) • Торнадо (9К51М «Торнадо-Г» • «9К515 Торнадо-С»)
Тяжёлые огнемётные системы ТОС-1 «Буратино» • ТОС-1А «Солнцепёк»
Миномёты
  • 82-мм автоматический миномёт 2Б9 «Василёк»
  • 82-мм носимый миномёт 2Б14-1 «Поднос»
  • 82-мм носимый миномёт 2Б24
  • 82-мм носимый миномёт 2Б25 «Галл»
  • 120-мм буксируемый миномёт 2Б-23 «Нона-М1»
Горная
  • 76-мм горная пушка обр. 1958 г. (М-99)
  • 120-мм орудие 2Б16 «Нона-К»
Гаубичная
  • 120-мм 2С23 «Нона-СВК»
  • 120-мм 2С31 «Вена»
  • 120-мм 2С34 «Хоста»

Полковая артиллерия

Миномёты
  • 120-мм миномёт обр. 1955 г. (М-120)
  • 120-мм возимый миномёт 2Б11
Гаубичная
  • 122-мм гаубица Д-30
  • 122-мм гаубица 2С1 «Гвоздика»
  • 152-мм гаубица 2А61
  • 120-мм 2С9 «Нона-С»
Реактивная

Дивизионная артиллерия

Противо танковая
  • 85-мм пушка Д-48
  • 100-мм пушка Т-12
  • 100-мм пушка МТ-12 «Рапира»
  • 125-мм пушка «Спрут-Б» (2А45М)
Миномёты
Гаубичная
  • 152-мм гаубица 2А65 «Мста-Б»
  • 152-мм гаубица 2С3 «Акация»
  • 152-мм гаубица 2С19 «Мста-С»
Реактивная
  • 140-мм БМ-14
  • 140-мм РПУ-14
  • 122-мм БМ-21 «Град»
  • 122-мм БМ-21В «Град-В»
  • 122-мм 9К59 «Прима»
  • ТОС-1 «Буратино»

Корпусная/армейская артиллерия

Гаубичная
Реактивная
  • 240-мм БМ-24
  • 240-мм БМ-24Т
  • 220-мм БМ-27 «Ураган»

Артиллерия резерва Верховного Главнокомандования

Пушечная
  • 180-мм пушка С-23
  • 203-мм пушка 2С7 «Пион»
Гаубичная
Реактивная
  • 200-мм БМД-20
  • 300-мм БМ-30 «Смерч»

Зенитная артиллерия

Среднего калибра
  • 85-мм зенитная пушка КС-18
  • 100-мм зенитная пушка КСМ-65
  • 100-мм зенитная пушка КС-19
Малого калибра
  • 23-мм пушка ЗУ-23
  • 23-мм ЗСУ-23-4 «Шилка»
  • 57-мм автоматическая пушка С-60
  • 57-мм ЗСУ-57-2
  • 30-мм 2С6 «Тунгуска»
  • 30-мм 96К6 «Панцирь-С1»

Морская артиллерия

Корабельная артиллерия

> 99мм
  • СМ-2-1
  • АК-100
  • А-190
  • АК-130
  • А-192
> 57мм
  • СМ-24-ЗИФ
  • ЗИФ-31
  • ЗИФ-75
  • АК-725
  • АК-726
  • АК-176
  • А-220
  • А-220М
> 20мм
  • У-23
  • 84-КМ
  • 2М-3
  • 2М-8
  • 70-К
  • В-11
  • СМ-20-ЗИФ
  • АК-230
  • АК-630
  • 6К30ГШ
  • АК-630М-2

Береговая артиллерия

Подвижная
  • КСМ-65
  • СМ-4-1
  • СМ-9-1
  • БР-108
  • А-222 «Берег»
  • ДП-62 «Дамба»

Попытки модернизации и варианты

Ввиду невозможности прикрытия колонн на марше была предпринята попытка установить ЗАК на шасси тяжёлой бронетехники. Так появился зенитно-артиллерийский комплекс ЗПУ-57-2. В качестве базы использовалось шасси танка Т-55А.

Вместо закрытой башни использовалась открытая сверху вращающая рубка, в которой разместили спарку пушек АЗП-57, с системой наведения, комплекс получил название С-68.

Боекомплект комплекса составлял 300 выстрелов, которые были размещены в обоймах на стеллажах боеукладки корпуса и башни. Исключение составляли 52 снаряда расположенные под поликом башни.

Морская модификация пушки получила название АК-725, она устанавливалась на катера и корабли Советского ВМФ в период с 1950 по 1962 год. Так например этим комплексом были вооружены БДК (большие десантные корабли) того периода, а также большая часть ракетных катеров. Основным отличием от сухопутного варианта было водяное охлаждение стволов орудия и размещение боекомплекта в ленте.

Последняя попытка модернизации неплохого, в общем-то, орудия была предпринята в 90-е годы. Был разработан необитаемый модуль для установки на бронетехнику АУ220М, но на вооружение этот модуль в настоящее время не принят, так как военные посчитали, что для их целей на БМП вполне хватает 30 мм автоматических пушек и 100 мм пусковых установок.

Несмотря на совершенствование средств защиты и нападения сейчас активно ищется применение для устаревших, но все ещё грозных артиллерийских комплексов, в том числе и С-60. В настоящее время активно исследуется возможность применения этих орудий для вооружения бронетехники и использования их для поражения наземных целей.

Также рассматривается вариант применения этих орудия для вооружения скрытых огневых точек типа «Горчака», использования СЗА для вооружения лёгких катеров и судов флота.

Орудийная установка

Конструкция башни

В АУ имелось два 57-мм модернизированных автомата ЗИФ-74, расположенных горизонтально. Оба автомата размещались в одной люльке, представлявшей собой стальную сварно-литую конструкцию коробчатого сечения. Люлька устанавливалась своими цапфами в подцапфенниках лодыг станка. Станок сварной, находился на шаровом основании, зубчатый обод которого неподвижно закреплялся на уравнительном кольце корпуса корабля и имел направляющий штырь, неподвижно закрепленный на нижней палубе корабля.

Башня установки АК-725 не имела брони. Защита башни предназначалась лишь для предохранения от атмосферных осадков, воздействия морской волны, действия воздушной волны при стрельбе соседних артиллерийских и ракетных установок и поэтому была выполнена из легкого алюминиевого сплава толщиной 6 мм. Защита обеспечивала полную герметичность установки. Для уменьшения конденсата (отпотевания) внутренняя поверхность башни и часть внешних поверхностей были покрыты теплозащитным материалом (пенополиуретаном).

Наведение АК-725 (ЗИФ-72) при дистанционном способе управления осуществляется с помощью электрического следящего привода с электромашинным усилителем. Применение системы управления ЭСП-72 обеспечивает плавное изменение скорости наведения от нуля до максимальной. В установке имеются следующие электроприводы:

  • два электродвигателя привода подачи типа МАГ 1-111-4;
  • один электродвигатель привода вертикального наведения типа ДПМ-22 мощностью на валу 8 кВт при 1550 об/мин, сила тока 44 А;
  • один электродвигатель привода горизонтального наведения типа ДПМ-32 мощностью на валу 16 кВт при 1230 об/мин, сила тока 84 А.

В системе электропитания установки использовались токи с напряжениями 110, 220 и 380 вольт (постоянный, переменный).

Тактико-технические характеристики установки

37-мм пушка 61-К образца 1939 года. СССР

Продолжаем тему «Бофорса». Советская 37-мм пушка образца 1939 года была разработана с использованием технической базы шведской ЗАП «Босфорс L60». Орудие создавалось по решению ГАУ РККА конструктором М.Н. Логиновым. В годы Великой Отечественной войны именно это орудие было основным в системе ПВО. Кроме этого, особенно в первый период войны, 61-К часто использовалась как эффективное противотанковое средство.

37-мм ЗАП 61-К это одноствольное полностью автоматическое орудие малого калибра. Все процессы автоматизированы так же, как и у базовой модели. Вручную производилось только подача патронов в магазин, прицеливание и наведение орудия. Автоматика работает за счет движения ствола.

Перевозилось орудие с помощью грузового автомобиля или любого другого тягача со скоростью до 60 км/ч. Расчет 7 человек. Всего выпущено 22 600 орудий.

Орудие с честью прошло всю войну и закончило её участием в салюте победы в Берлине. Советские зенитчики относились к этому орудию с огромным уважением. А боевой путь пушки 61К продолжался ещё долго в послевоенный период.

Достоинство орудия: 1. Высокая скорострельность. 2. Хороший потолок. 3. Простота использования.

Недостатки: 1. Отсутствие бесконтактного взрывателя у снаряда.

Проектирование

Схема ЗИФ-31Б

Артустановка проектировалась в двух вариантах:

  • ЗИФ-31 — для кораблей, имеющих ПУС-М3А (приборы управления стрельбой малокалиберной зенитной артиллерии)
  • ЗИФ-31Б — для кораблей, не имеющих ПУС.

По конструкции эти установки были практически одинаковыми, но ЗИФ-31Б не имела дистанционного управления. Качающаяся часть ЗИФ-31 заимствована у СМ-24-ЗИФ с некоторыми изменениями и состоит из двух автоматов, установленных в одной люльке с общим для обоих автоматов спуском. Ствол моноблок. Крутизна нарезов постоянная. Число нарезов 16 вместо 24 у СМ-24-ЗИФ. Затвор вертикальный клиновой. Досылатель пружинного типа с ускорительным механизмом перемещения каретки. Он взводиться от копира, закреплённого на люльке. Люлька имеет один сектор вертикального наведения. Тормоз отката гидравлический, накатник пружинный. Охлаждение стволов в перерывах между стрельбой — забортной водой через канал ствола в течении 1-1,5 мин.

Примечания

  1. . Дата обращения 15 августа 2016.
  2. The Military Balance 2017. — P. 368.
  3. The Military Balance 2017. — P. 495.
  4. The Military Balance 2017. — P. 274.
  5. The Military Balance 2017. — P. 97.
  6. The Military Balance 2017. — P. 517.
  7. The Military Balance 2017. — P. 518.
  8. The Military Balance 2017. — P. 373,375.
  9. The Military Balance 2018. — P. 495.
  10. The Military Balance 2017. — P. 296,298.
  11. The Military Balance 2017. — P. 381.
  12. The Military Balance 2017. — P. 377.
  13. The Military Balance 2017. — P. 277.
  14. The Military Balance 2017. — P. 208.
  15. The Military Balance 2017. — P. 281.
  16. The Military Balance 2018. — P. 455.
  17. The Military Balance 2017. — P. 304.
  18. The Military Balance 2017. — P. 450.
  19. The Military Balance 2017. — P. 310.
  20. The Military Balance 2017. — P. 393.
  21. The Military Balance 2017. — P. 525.
  22. The Military Balance 2017. — P. 210.
  23. The Military Balance 2017. — P. 315.
  24. The Military Balance 2017. — P. 321.
  25. The Military Balance 2017. — P. 405.
  26. The Military Balance 2017. — P. 539.
  27. The Military Balance 2017. — P. 335.
  28. The Military Balance 2017. — P. 226.
  29. The Military Balance 2017. — P. 228.
  30. The Military Balance 2017. — P. 512.
  31. The Military Balance 2007. — P. 154.
  32. The Military Balance 2007. — P. 312.
  33. The Military Balance 2007. — P. 160.
  34. The Military Balance 2007. — P. 378.
  35. The Military Balance 2007. — P. 248.
  36. The Military Balance 2007. — P. 234.
  37. The Military Balance 2007. — P. 283.
  38. The Military Balance 2007. — P. 134.
  39. The Military Balance 2016. — P. 190.
  40. Рузаев С.В. Артиллерийские системы из коллекции музея военной техники УГМК. — Екатеринбург: Уральский рабочий, 2017. — 80 с. — 1000 экз. — ISBN 978-5-85383-687-7.

Участница всех войн

Начиная с войны в Корее С-60 участвовали практически во всех военных конфликтах в Юго-Восточной Азии, на Ближнем Востоке и на Балканах. Долгое время 57-мм пушки, управляемые РЛС, оставались надёжным средством ПВО на средних высотах, в качестве которых противостояли авиации США и Израиля, разумеется, несли потери, но и добивались успеха. Возможно, последнее боевое применение С-60 как средства ПВО состоялось во время «Бури в пустыне», когда иракцы утверждали, что им удалось поразить несколько боевых самолётов США и Великобритании с батарей прикрытия аэродромов.

Гораздо чаще С-60 применяется как штурмовое орудие, зачастую установленное на импровизированную базу грузовика или танка. Способность вести огонь на дальность до 4 км снарядами, могущество которых практически не уступает боеприпасам специализированной противотанковой артиллерии, сделало эту пушку почти «чудо-оружием» для воюющих сторон гражданской войны в Сирии. Аналогично «дооснащённые» мешками с песком или листами котельного железа «штурмовые» ЗСУ-57-2 чрезвычайно ценились и в джунглях Вьетнама, и на полях бывшей Югославии.

К началу 2000-х годов ЦНИИ «Буревестник» разработал башенный артиллерийский модуль, в основе которого вариант артсистемы С-60 с изменённой системой подачи боеприпасов. В частности, новая башня предлагалась для модернизации зарубежным эксплуатантам лёгких танков ПТ-76 советского выпуска, штатное орудие которого Д-56Т к настоящему времени полностью потеряло боевую эффективность. Реинкарнация С-60 пробивает до 100-мм гомогенной брони, то есть поражает в борт любой современный танк.

В составе АУ220М, универсального необитаемого боевого модуля, 57-мм пушка была вновь представлена в Нижнем Тагиле на оборонной выставке «Russian Expo Arms-2013». Аналогичный модуль на шасси БМП-3 экспонировался там же два года спустя как БМП «Драгун» и, наконец, в составе зенитного артиллерийского комплекса «Деривация-ПВО», вышедшего на испытания в этом году, пушка индекса 2А90, сменившая однокамерный дульный тормоз реактивного типа на новую, гораздо более сложную конструкцию, по сути остаётся всё той же самой, классической АЗП-57. Значит, С-60 — жить!

Производство и испытания

При создании установки ЗИФ-31 полностью применена качающаяся часть установки СМ-24-ЗИФ1 с небольшими изменениями. Работа производилась под руководством В. Ф. Лендера.

Первый опытный образец ЗИФ-31 был изготовлен в 1953 году, и к 30 ноября 1954 года прошел заводские и государственные полигонные испытания в объёме около 3000 выстрелов.

Испытания ЗИФ-31Б

Носовая АУ ЗИФ-31Б морского тральщика «Тимофей Ульянцев» во время перехода по реке Шат-Эль-Араб в порт Басра, Ирак, ноябрь 1974 года

В 1954 году заводом №7 сделан опытный образец установки ЗИФ-31Б №102. После контрольных полигонных испытаний в объеме около 600 выстрелов образец ЗИФ-31Б № 102 был направлен на корабельные испытания. Государственные корабельные испытания ЗИФ-31Б проводились в два этапа: с 30 ноября по 31 декабря 1954 года и с 28 марта по 15 апреля 1955 года. Корабельные испытания совмещались с государственными испытаниями головного корабля проекта 561 водоналивного транспорта «Водолей № 8». Опытный образец был размещен в носовой части «Водолея» на 17-18-м шпангоуте. Ток переменный 220 В. Для охлаждения стволам придавался угол вертикальной наводки в +15°, а установка разворачивалась за борт. Цикл охлаждения водой — 1 мин. 36 сек, из них самоохлаждение — 1 минута.

Результаты испытаний

Стрельбы

Данные Технических условий Корабельных испытаний
Угол ВН, град:
с гидроприводом -5°03′; +84°40′
вручную -5°23′; +84°52′
Угол ГН, град:
с гидроприводом и вручную ±160 +159; -160
Скорость ВН, град/с 25 25,3
Скорость ГН, град/с 30 31

Практическая скорострельность при очереди в 45 выстрелов:

Стрельбы

Данные Технических условий Корабельных испытаний
левого автомата, выстр./мин 75 75
правого автомата, выстр./мин 53 53
время загрузки стеллажей (по 51 выстрел

на автомат) двумя подносчиками из кранцев

2 мин 10 с

Из заключения комиссии:

  • Использование ЗИФ-31Б на корабле пр.561 возможно при состоянии моря до 5 баллов.
  • При стрельбе ночью сильное пламя.
  • Принятый в 1957 году осколочно-трассирующий снаряд имеет время самоликвидации 13-17 с, что недостаточно, должно быть 20-22 с, чтобы обеспечить дальность стрельбы по воздушным целям до 7500-8000 м. Для стрельбы по морским целям надо ускорить разработку фугасного снаряда.

160-мм дивизионный миномёт образца 1949 года (М-160)

М-160 (Индекс ГАУ — 52-М-853) — советский дивизионный казнозарядный миномёт. Разработан в Коломенском СКБ ГА.

История создания

В период с 1945 по 1947 годы в Коломенском СКБ ГА под руководством Шавырина Б.И. был разработан дивизионный миномёт СКБ-21. Миномёт создавался на конкурсной основе и в 1949 году выиграл конкурс и был принят на вооружение под обозначением М-160.

Серийное производство

Серийное производство миномёта М-160 было развёрнуто на Заводе №535, а с 1952 года продолжилось уже на Заводе №172, где продолжалось до 1957 года. За весь период производства было выпущено 2353 экземпляра.

Описание конструкции

Миномёт М-160 выполнен по жёсткой безоткатной схеме с заряжанием с казённой части и колёсным ходом для буксировки. Для восприятия отдачи миномёт устанавливается на специальную опорную плиту, через которую отдача передаётся в грунт. С целью уменьшения отдачи на миномёте установлен пружинный амортизатор.

Основными составляющими миномёта М-160 являются:

  1. Ствол;
  2. Казённик;
  3. Станок;
  4. Опорная плита;
  5. Шкворневая лапа.

В цапфенной обойме миномёта установлен гладкий ствол. Обойма соединена шарниром с амортизатором. Так как заряжание производилось с казённой части, в казённике был установлен затвор с пластическим обтюратором.

Казённик миномёта М-160 П-образной формы и имеет шаровую пяту, которой устанавливается в опорную плиту, которая представляет собой сварную конструкцию. Ударно-спусковой механизм для производства выстрела установлен в казённике. Симметрично относительно канала ствола установлены две станины.

На станинах находится пружинный амортизатор. Поворотный механизм установлен на верхней раме станка и при помощи вертлюга соединён с амортизатором.

Для буксировки с помощью тягача на дульной части ствола имеется шкворневая лапа. Колёсный ход имеет два колеса из губчатой резины.

Номенклатура применяемых боеприпасов
Индекс выстрелаИндекс снарядаМасса снаряда, кгДлина снаряда, ммМасса , кгМарка взрывателяНачальная скорость снаряда,м/сДальность стрельбы, км
Фугасные
53-ВФ-853А53-Ф-853А41,1411207,723ГВМЗ-73430,75—8,04
53-ВФ-843С53-Ф-853С41,1411049,0ГВМЗ-73430,75—8,04
Осколочно-фугасные
3ВОФ43ОФ6АР-27

Где можно увидеть

М-160 в Музее военной техники УГМК

Россия Россия — Музей военной техники УГМК в г. Верхняя Пышма Свердловской области.

Россия Россия — Артиллерийский музей в г. Санкт-Петербург.

85-мм казематная пушка ЗИФ-26

Казематная пушка ЗИФ-26 (разрез, вид справа)

85-мм казематная пушка ЗИФ-26 предназначалась для установки в долговременных фортификационных сооружениях и использовалась для борьбы с танками, самоходными орудиями и другими механизированными средствами противника, для подавления и уничтожения артиллерии противника, для уничтожения пехотных огневых средств и живой силы противника.

Испытания опытного образца казематной пушки ЗИФ-26, при создании которой использована баллистика танковой пушки ЗИС-С-53, проводились на Ржевском полигоне в 1946-1947 годах. Пушка прошла испытания и выпускалась серийно на заводе “Арсенал” в 1948 году. Для стрельбы из пушки использовались выстрелы 85-мм зенитной пушки обр. 1939 г., 85-мм танковой пушки, 85-мм дивизионной пушки:

  • унитарный патрон УБР-365 с бронебойно-трассирующим снарядом БР-365 с баллистическим наконечником с взрывателем МД-5 (МД-7); унитарный патрон УБР-365К с бронебойнотрассирующим остроголовым снарядом БР-365К с взрывателем МД-8, унитарный патрон УБР-365П с подкалиберным бронебойно-трассирующим снарядом БР-365П – для стрельбы по танкам, самоходным орудиям, бронемашинам;
  • унитарные патроны: УО-365К с дистанционной гранатой 0-365 с переходной головкой под взрыватель КТM-1. УО-365К с осколочной цельнокорпусной гранатой 0-365К, снаряжаемой взрывателями типа КТМ-I и КТМЗ-I, УОФ-367У

    ЗИФ-26 в Карельском УР. Фото А. Госс.
    (с уменьшенным зарядом)с осколочной цельнокорпусной гранатой 0-365К (0-367) с взрывателем КТМ-I – для стрельбы по живой силе, артиллерии и пехотным огневым средствам противника.

Казематная пушка ЗИФ-26 устанавливалась в переоборудованные долговременные фортификационные сооружения (ДФС), в которых ранее находились 76-мм казематные пушки Л-17 обр. 1939 г. с использованием закладных частей. Переоборудование казематов велось в соответствии с чертежами Центрального проектного инженерного института им. Карбышева и инструкции, утвержденной начальником Инженерного комитета СВ. Детали и сборки пушки вносились внутрь каземата через входные двери и амбразуру ДФС. Часть пушек ЗИФ-26 была размещена на границе с Китаем на Дальнем Востоке.

ТТХ

ПараметрЗначениеПараметрЗначение
РазработчикКБ завода №27Тип затвораполуавтоматический, с вертикальным клином
Гл. конструкторН.П.АнтоновНач. скорость снаряда, м/с:785-1040
Изготовительзавод №27Вес снаряда, кг:5-9,5
Калибр, мм85Углы наведения, град.: – в вертикальной плоск – в горизонтальной плоск -8 … + 12 -25 … +27
Число нарезов24
Макс. дальность стрельбы, м8730
Тип заряжанияунитарноеДлина отката, мм: – нормальная – максимальная 275-320 330
Тип стволамоноблок
Длина ствола, мм4645
Длина нарезной части, мм3496Масса. кг: – качающейся части – откатывающихся частей – бронетрубы – маски 3228 780 620 650
Высота линии огня над полом, мм:1120
Прицельные приспособленияПУР-26 (оптический прицел)

Примечания[править]

  1. The Military Balance 2007. — P. 154.
  2. The Military Balance 2007. — P. 218.
  3. The Military Balance 2007. — P. 261.
  4. The Military Balance 2007. — P. 312.
  5. китайская копия С-60
  6. The Military Balance 2007. — P. 313.
  7. The Military Balance 2007. — P. 105.
  8. The Military Balance 2007. — P. 160.
  9. The Military Balance 2007. — P. 378.
  10. The Military Balance 2007. — P. 277.
  11. The Military Balance 2007. — P. 278.
  12. The Military Balance 2007. — P. 223.
  13. The Military Balance 2007. — P. 298.
  14. The Military Balance 2007. — P. 352.
  15. The Military Balance 2007. — P. 224.
  16. The Military Balance 2007. — P. 248.
  17. The Military Balance 2007. — P. 346.
  18. The Military Balance 2007. — P. 320.
  19. The Military Balance 2007. — P. 347.
  20. The Military Balance 2007. — P. 268.
  21. The Military Balance 2007. — P. 358.
  22. The Military Balance 2007. — P. 70.
  23. The Military Balance 2007. — P. 362.
  24. The Military Balance 2007. — P. 234.
  25. The Military Balance 2007. — P. 236.
  26. The Military Balance 2007. — P. 283.
  27. The Military Balance 2007. — P. 284.
  28. The Military Balance 2007. — P. 170.
  29. The Military Balance 2007. — P. 365.
  30. The Military Balance 2007. — P. 322.
  31. The Military Balance 2007. — P. 134.
  32. The Military Balance 2007. — P. 196.
  33. The Military Balance 2007. — P. 244.
  34. The Military Balance 2007. — P. 293.
  35. The Military Balance 2007. — P. 375.
  36. The Military Balance 2007. — P. 327.
  37. The Military Balance 2007. — P. 177.
  38. The Military Balance 2007. — P. 274.

Боевое применение[править]

В ВС СССР, к концу 80-х последней воинской частью, на вооружении которой стоял С-60, являлся 990-й зенитный артиллерийский полк (990-й зап) 201-й мотострелковой дивизии в период Афганской войны. Зенитные батареи 990-й зап несли боевое охранение аэропорта г. Кундуз.

С-60 экспортировался во многие страны мира и неоднократно применялся в военных конфликтах. Пушки этого комплекса широко использовались в системе ПВО Северного Вьетнама во время Вьетнамской войны, показав высокую эффективность при стрельбе по целям на средних высотах, а также арабскими государствами (Египет, Сирия, Ирак) в арабо-израильских конфликтах и ирано-иракской войне.

На сегодняшний день в России комплекс находится на консервации. Несмотря на это, офицеров — командиров расчётов — выпускали вплоть до 2007 года. В войсках офицеры, обученные на АЗП-57 комплекса С-60 (в основном, в рамках военных кафедр), для дальнейшего несения службы проходят переобучение на иные виды противовоздушного вооружения.

Комплекс С-60 стоял на вооружении 25 омсбр (п. Владимирский Лагерь, Псковская обл.) еще в начале 2000-х.

Описания и характеристики орудия

Качающаяся часть установки

Ствол автомата — моноблок, имеющий байонет для соединения с казенником. На ствол надет и закреплен пружинный накатник. Ствольная коробка состоит из казенника с прикрепленными к нему двумя щеками. На казеннике и щеках размещены механизмы затвора, досылателя и др. Затвор вертикальный клиновой. Открывание затвора при откате производится от копира на люльке, а закрывание под действием закрывающей пружины. Конструкция клина обеспечивает автоматический спуск ударника в момент полного закрывания затвора. Автоматика работает за счет энергии отката при коротком ходе ствола. Срабатывание элементов автоматики происходит за цикл отката — наката.

Досылатель пружинного типа с реечно-шестеренчатым ускорителем. Досылатель взводится при стрельбе от копира, установленного на люльке. Охлаждение ствола во время стрельбы воздушное, в перерывах между стрельбами ствол охлаждается забортной водой из шланга со специальным наконечником через затвор пушки. Тормоз отката гидравлический веретенного типа, накатник пружинный.

Корейский дебют

Только что поступивший в войска комплекс С-60 почти сразу же прошёл обкатку боем в Корейской войне. Там ещё раз подтвердилась недостаточная дальность стрельбы АЗП-37. Позиции зенитчиков подвергались ударам американской авиации с дистанции большей, чем их зона поражения.

Орудия С-60 в свою очередь доказали свою эффективность, но затем вдруг посыпались отказы заряжания. Нервы конструкторам потрепали немало, прежде чем выявилась истинная причина отказов. Оказалось, завод-изготовитель в лучших традициях советской промышленности «по производственной необходимости» заменил сталь в пружинах на другую, после чего они перестали выдерживать нагрузку.

Пушку сделали надёжной, а представителей КБ отправили в КНР — помогать братской стране осваивать изготовление С-60, которую китайцы затем от своего имени продавали всем желающим как «Тип-59». Как и во множестве других случаев, СССР щедро поделился со страной «народной демократии» своими технологическими наработками, умудрившись при этом никак не защитить свои авторские права.

С-60 не мог защитить войска на марше, так как нуждался в предварительном развёртывании, поэтому была создана зенитная самоходная установка со спаренным вариантом пушки С-68. Правую пушку «отзеркалили», чтобы расположить лотки заряжания по обеим сторонам «спарки», сдвинули левую и правую максимально плотно, для чего даже пришлось один из стволов сместить чуть назад. Спарку пушек разместили в открытой башне, буквально распихав боекомплект по всем возможным её уголкам, сильно стеснив при этом работу расчёта.

Корпус зенитной самоходной установки «объект 500» создали в габаритах танка Т-55 из тонких бронелистов и элементов ходовой части танка, сократив число катков на один благодаря экономии массы за счёт брони.

Ну а в танковых и мотострелковых полках, так и не получивших ЗСУ-57 в достаточных количествах, явочным порядком зачастую стояли на вооружении батареи С-60, несмотря на всю их громоздкость.

wikimedia.org
АК-725

Metadata

This file contains additional information such as Exif metadata which may have been added by the digital camera, scanner, or software program used to create or digitize it. If the file has been modified from its original state, some details such as the timestamp may not fully reflect those of the original file. The timestamp is only as accurate as the clock in the camera, and it may be completely wrong.

Camera manufacturerSONY
Camera modelDSC-R1
Exposure time1/30 sec (0.033333333333333)
F-numberf/3.5
ISO speed rating160
Date and time of data generation15:57, 29 September 2007
Lens focal length18.1 mm
OrientationNormal
Horizontal resolution72 dpi
Vertical resolution72 dpi
File change date and time15:57, 29 September 2007
Y and C positioningCo-sited
Exposure ProgramAperture priority
Exif version2.21
Date and time of digitizing15:57, 29 September 2007
Meaning of each component
  1. Y
  2. Cb
  3. Cr
  4. does not exist
Image compression mode8
APEX exposure bias
Maximum land aperture2.9375 APEX (f/2.77)
Metering modePattern
Light sourceDaylight
FlashFlash did not fire, compulsory flash suppression
Supported Flashpix version0,100
Color spacesRGB
File sourceDigital still camera
Scene typeA directly photographed image
Custom image processingNormal process
Exposure modeAuto exposure
White balanceManual white balance
Scene capture typeStandard
ContrastNormal
SaturationNormal
SharpnessNormal

Конструкция

Плавбаза подводных лодок проекта 310 имела полное водоизмещение 7150 тонн, порожнее — 5030 тонн. Главные размерения: длина максимальная — 140 м, ширина — 17,67 м, осадка — 5,6 м. Двухвальная дизель-электрическая главная энергетическая установка мощностью 4000 л. с. обеспечивала кораблю скорость полного хода 16 узлов. Дальность плавания достигала 3000 морских миль (на скорости 12,5 узлов), автономность — 40 суток. Экипаж состоял из 350 человек, в том числе 28 офицеров.

Плавбаза могла обслуживать четыре подводные лодки проекта 611 или проекта 613. Оборудование плавбазы было способно обеспечить навигационный и аварийный ремонт корпуса, механизмов и вооружения и хранение в специальном помещении 42 торпеды калибра 533-мм. В носовой оконечности корабля размещался 100-тонный кран.

Оборонительное вооружение плавбаз проекта 1886 состояло из четырёх одноствольных 100-мм артиллерийских установок Б-34УСМА и четырёх 57-мм спаренных установок ЗИФ-31 с РЛС управления «Риф», гидроакустическая станция не предусматривалась. После модернизации на двух плавбазах вместо двух кормовых 100-мм установок оборудовалась взлётно-посадочная площадка для базирования одного вертолёта типа Ка-25. На последней плавбазе серии был установлен ЗРК «Оса-М».

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
