3К96 Редут – 3К96-2 Полимент-Редут

Общие сведения

Управляемые ракеты являются важнейшей частью куда также входят пусковая установка ПТУР и системы наведения. В качестве источника энергии используется так называемое твердое топливо, а боевая часть (БЧ) чаще всего снаряжается кумулятивным зарядом.

Поскольку начали оснащать композитной броней и системами активной динамической защиты, новые противотанковые ракеты также эволюционируют. На смену одинарной кумулятивной БЧ пришли тандемные боеприпасы. Как правило, это два расположенных друг за другом кумулятивных заряда. При их взрыве формируются последовательно две обладающие более эффективной бронепробиваемостью. Если одиночный заряд «прошивает» до 600 мм то тандемные – 1200 мм и более. При этом элементы динамической защиты «гасят» лишь первую струю, а вторая разрушающей способности не теряет.

Также ПТУР могут оснащаться термобарической боевой частью, создающей эффект объемного взрыва. При срабатывании распыляются аэрозольные в виде облака, которые затем детонируют, охватывая зоной огня значительное пространство.

К этим типам боеприпасов относятся ПТУР «Корнет» (РФ), «Милан» (Франция-Германия), «Джавелин» (США), «Спайк» (Израиль) и другие.

Нюансы создания боеприпасов

Для любых ракет ЗРК «Витязь» в Сирии применялись элементы с «холодным» вертикальным пуском. Для этого перед стартом маршевого двигателя боеголовки выбрасываются из рабочего хранилища на высоту до 30 метров, после чего разворачиваются в сторону мишени посредством газодинамического механизма.

Такое решение дало возможность сократить минимальную дистанцию предполагаемого перехвата. Кроме того, система обеспечивает отличную маневренность заряда и увеличивает перегрузку ракеты на 20 единиц. Рассматриваемый боеприпас ориентирован на противостояние с различными воздушными объектами и космическими силами противника. Комплекс оснащается боевой частью весом 24 кг и малогабаритным оборудованием, его масса – в 4 раза меньше ЗУР-48Н6, а общие характеристики практически ни в чем не уступают данному заряду.

Вместо штатного оснащения типа 48Н6 с одной пусковой ракетой новый комплекс позволяет размещать на пусковом устройстве пакетный заряд из четырех ТПК, совместимых с ЗУР 9М96Е2. Наведение боекомплекта на цель производится при помощи инерциальной системы корректировки и радиопоправкой с радиолокацией ГСН в конечной точке полета.

Совместная система управления гарантирует высокий уровень прицельности, способствует повышению каналов “ЗРК c 350 Витязь” ракет и поражению мишеней, а также снижает зависимость полета заряда от внешних воздействий. Кроме того, подобная конструкция не нуждается в дополнительной подсветке и локации при следовании к предполагаемой цели.

В системе “ЗРК С 350 Витязь” предусмотрена возможность использования «продвинутых» частично активных элементов, которые способны самостоятельно производить вычисление цели по угловым координатам. Ракетный заряд малой дальности 9М100 оборудован инфракрасной боевой головкой самонаведения, что позволяет осуществить захват мишени непосредственно после запуска ракеты. Она не только разрушает воздушные мишени, но и уничтожает их боевую часть.

Исходя из бюджета

Говоря об ударных возможностях кораблей ближней зоны, нужно отметить – для корвета ПКР «Уран» вполне достаточно, однако у нас нет легкой пусковой установки для крайне необходимых противолодочных ракет (ПЛР) «Ответ». Их применение возможно сегодня только из вертикальных пусковых установок УКСК (универсальный корабельный стрельбовый комплекс) для ракет «Калибр». Данное решение уже реализовано в модификации проекта 20380 – проекте 20385. Соответственно для дальнейшей серийной постройки должны рассматриваться только корветы проекта 20385.

Тезис о ненужности ПЛР из-за наличия вертолета ПЛО на корвете не выдерживает никакой критики. Наш Ка-27М – образец устаревшего на четверть века, крайне малоэффективного противолодочного вертолета. Дошло до того, что в процессе очередной модернизации вертолет ПЛО потерял противолодочную поисково-прицельную систему, которой на новом Ка-27М попросту нет. В этой ситуации только ПЛР «Ответ» дает возможность нашим корветам быть по отношению к подлодкам противника охотниками, а не дичью.

Подведем короткие итоги.

Массовое строительство корветов с крайне дорогим и до сих пор не обеспечивающим применение оружия ПВО ИБМК «Заслон» приведет к расходу огромных бюджетных средств на малоэффективные системы, не соответствующие требованиям ПВО корветов, но по финансовым соображениям исключающие их массовую постройку.

Необходима модернизация проекта 22380(5) в части установки серийной РЛС «Позитив-М» и средств радиокоррекции ЗУР. С учетом необходимости наличия противолодочных ракет «Ответ» и крайней целесообразности обеспечения возможности применения «Калибров» для серий новых корветов необходим проект 20385 с УКСК (с доработкой его под «Позитив-М» и радиокоррекцию ЗУР).

Закладка новых корветов проекта 20380(5) не решает проблемы ближней зоны, нужна массовая серия малого корвета охраны водного района. И что-то нужно делать с нашей морской авиацией. В первую очередь необходима полноценная и современная модернизация вертолета Ка-27М, а не то, что получили сегодня. Впрочем, это тема для отдельного разговора.

Максим Климов

Газета “Военно-промышленный курьер”, опубликовано в выпуске № 35 (848) за 15 сентября 2020 года

ЗРК “Штиль-2”

Техническое описание этого боевого комплекса приведено ниже:

  • Длина/диаметр ракеты – 18,3/1,9 метра.
  • Вес стартовый – 39,9 т.
  • Тип боеприпаса – Р-29РМ.
  • Тип запуска – наземный либо надводный.

Система ЗРК “Штиль-2” состоит из аэродинамического обтекателя, отсека полезной нагрузки, переходника, узла навигации и управления, остова. Аэродинамический обтекатель изготовлен из герметичного корпуса, оснащается люками для монтажа радиотехнической аппаратуры.

Стартовая система комплекса включает в себя стартовую и техническую схему, имеющую устройства для вспомогательного и основного пуска ракеты. Блок управления состоит из автоматизированного узла, в память которого вводятся сведения о полетном задании, дистанции до цели, прочая телеметрическая информация, вплоть до измерений параметров пуска.

Вступайте в наши группы и добавляйте нас в друзья ????

  • Комментарий удален

Отлично, поздравляю всех с праздником!

Неужели эпопея, связанная с его созданием, наконец-то закончилась?

Правда, итоговые характеристики как-то не дотягивают до ранее заявленных — фактически «Редут» должен был стать флотским аналогом С-400, а тут дальность всего 150 км.

Да, но про какие ракеты комплекса С-400 не говорилось .

3К96-2″Полимент-Редут” это корабельный ракетный комплекс ПВО, имеет четыре типа зенитных ракет: малой дальности (9М100Е), средней (9М96Е) и большой (9М96Е2 и 9М96Е2-1)-(в ЗРС-400 они CРЕДНИЕ — прим.), унифицированные с наземным ЗРК С-350 «Витязь». Ракеты нового поколения отличаются очень высокой маневренностью. Фрегаты типа «Адмирал Горшков» оснащены полным набором ракет «Полимент-Редут» (УВП 3С.97, радары и системы управления), они состоят также на вооружении корветов пр. 20380 (за исключением головного корабля «Стерегущий» и ракет 9М96Е2 и 9М96Е2-1). Фрегаты пр. 22350 вооружены четырьмя УВП 3С.97 в обще сложности с 32 ракетными ячейками.

В 2000-х годах Россия одновременно разрабатывала два типа ЗУР — дальностью 40 км (9М96Е) и 120 км (9М96Е2). Современные газодинамические системы управления уменьшают время смены траектории до 0,025-0,1 С и обеспечивают сверхманевренность независимо от высоты и дальности полета. Ракеты отличаются наличием активной радиолокационной ГСН.

«Алмаз-Антей» продемонстрировал эти ракеты на авиашоу МАКС-2017. Дальнобойный вариант 9М96E2-1 предназначен для уничтожения современных пилотируемых и беспилотных летательных аппаратов, масса 598 кг, вес боеголовки 24 кг, длина ТПК 5,608 м, ширина 0,42 м, дальность стрельбы от 2,5 до 120 км, высота поражения от 0,005 до 30 км, максимальная скорость цели 4800 м/с.

Вариант 9M96E2 также предназначен для поражения воздушных и надводных целей, масса 449 кг, боевая часть 24 кг, длина ракеты 5,35 метра, ширина 0,273 м, размах оперения 0,676 м, дальность стрельбы от 2,5 до 120 км, высота поражения от 0,005 до 30 км, максимальная скорость цели 4800 м/с.

Версия ЗУР средней дальности 9M96E имеет массу 370 кг, боеголовка 24 кг, длина 4,522 м, диаметр 0,273 м, размах оперения 0,676 метра, дальность стрельбы от 1,5 до 40 км, высота поражения от 0,005 до 20 км, максимальная скорость цели 1000 м/с.

ЗУР малой дальности 9М100Е предназначен для борьбы с высокоточным оружием, в том числе противокорабельными и противорадиолокационными ракетами и другими беспилотными и пилотируемыми летательными аппаратами, можно разместить и на кораблях малого водоизмещения. Масса ракеты 140 кг, боеголовка 14 кг, длина 3,165 м, диаметр 0,2 м, размах оперения 0,536 м. Дальность стрельбы от 0,5 до 15 км, высота поражения от 0,005 до 8 км, максимальная скорость цели 1000 м/с.

* Как видим — доработали, испытали и ТЕПЕРЬ дальность поражения — 150 км.

Ранее, замминистра обороны Юрий Борисов заявил, что задержка с вводом в боевой состав флота cерийных фрегатов проекта 22350 вызвана проблемами в доводке ЗРК «Полимент-Редут».

А теперь — успех. И спасибо учёным, инженерам, работникам ВПК и военным.

голоса

Рейтинг статьи

ЗРК “Штиль-1”: техническое описание

Рассматриваемый комплекс включает в себя пусковые станции с ракетами и добавочные приспособления. Здесь не предусмотрены собственные системы обнаружения, но присутствует опция навигации при помощи корабельных радиолокационных секций. Электронное оснащение состоит из вычислительного блока, пульта управления, нескольких передатчиков и подсветкой намеченной цели. Одновременно атаке могут подвергаться до двенадцати мишеней. Комплекс может монтироваться на любых военных кораблях, не требует особой трансформации или переделки конструкции.

ЗРК “Штиль” устанавливается на судах, водоизмещение которых составляет не менее 1500 тонн. Конструкция установки дает возможность базировать комплекс на плавательных средствах различных проектов. Кроме того, приспособления могут заменять устаревшие аналоги. Такие особенности предвещают ЗРК перспективное будущее.

Усиление боевых возможностей

Разработка корабля-носителя и этап испытаний затянулись из-за трудностей, связанных с созданием всеракурсной РЛС с фазированной антенной решёткой и ЗУР 9М96. Первые пуски прошли в 2012 году и оказались неудачными. Однако в 2014—2015 годах корвет «Сообразительный» проекта 20380 провёл серию успешных перехватов в Балтийском море.

По информации Минобороны РФ, пуски ЗУР проходили «в условиях сложной помеховой обстановки с применением средств радиоэлектронного противодействия с обеих сторон».

Как предполагает Корнев, у российских специалистов возникли сложности с доводкой радиолокационной станции и морской версии ракеты 9М96. По его словам, основная проблема заключалась в отсутствии «связки между РЛС, стрельбовым комплексом и ракетой». Во время неудачных испытаний на стартовом участке полёта РЛС «отказывалась» взаимодействовать с ракетой. Однако в 2018 году все технические недостатки ЗРК удалось окончательно ликвидировать.

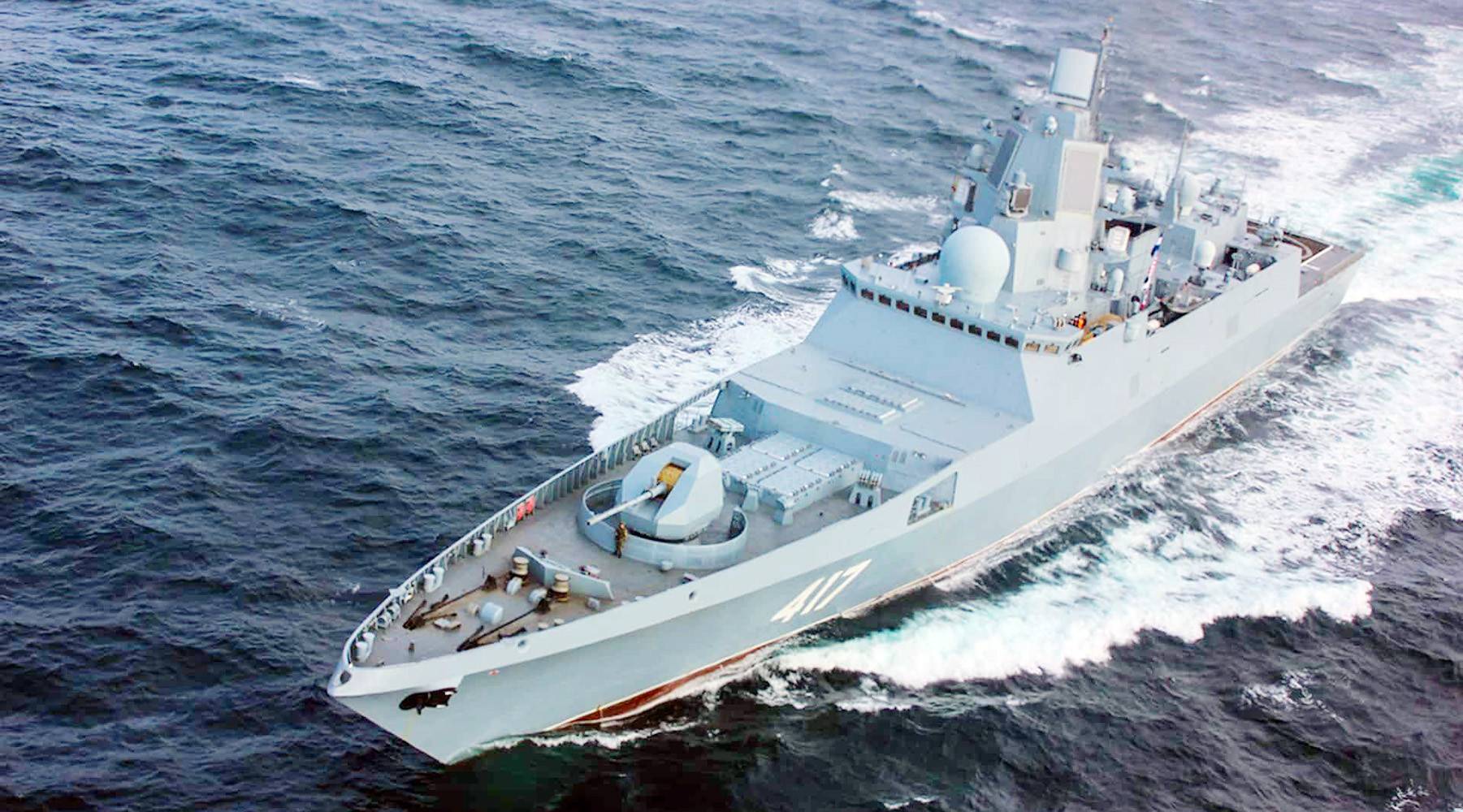

  • Фрегат «Адмирал флота Советского Союза Горшков»

«Возникшие трудности не носили критического характера. На мой взгляд, они были вызваны тем, что у семейства 9М96 и радиолокационной станции разные предприятия-разработчики. В процессе создания ЗРК «Полимент-Редут» возникла новая кооперационная цепочка, которую было необходимо «настроить». Конечно, на это требовалось время, и в итоге испытания затянулись. Однако последние пуски с «Горшкова», о которых сообщило осенью Минобороны, свидетельствуют, что теперь все элементы комплекса прекрасно взаимодействуют друг с другом», — заявил Корнев.

В настоящее время «Полимент-Редут» установлен на «Адмирале Горшкове» и «Сообразительном». ЗРК появится на строящихся сейчас фрегатах проекта 22350 («Адмирал флота Касатонов», «Адмирал Головко», «Адмирал флота Советского Союза Исаков»), которые войдут в состав ВМФ в 2019, 2021 и 2022 годах соответственно.

Также новым комплексом ПВО будут оснащаться заложенные на «Северной верфи» и Амурском судостроительном заводе корветы проекта 20380/20385 («Ретивый», «Строгий», «Герой Российской Федерации Алдар Цыденжапов», «Резкий»), которые войдут в строй Балтийского и Тихоокеанского флотов в 2020—2021 годах.

Также по теме


«Для защиты каждой базы ВМФ»: на что способны новейшие минные тральщики России

Военно-морской флот России получил новейший тральщик проекта 12700 «Иван Антонов». Производство этих кораблей развёрнуто на…

Корнев предполагает, что «Полимент-Редут» могут получить в том числе строевые корабли ВМФ, которые будут проходить модернизацию в ближайшие годы. Однако, как отмечает собеседник RT, стрельбовый комплекс носителей ракет «Калибр» и «Оникс» придётся несколько доработать.

«Появление ЗРК «Полимент-Редут» на вооружении однозначно усилит боевые возможности Военно-морского флота нашей страны. Российские фрегаты и корветы обретут возможность надёжно защититься от самых современных и перспективных средств поражения. Новый комплекс позволит нашим сторожевым кораблям уверенно чувствовать себя вдали от родных берегов», — отметил Корнев.

Аналогичной точки зрения придерживается профессор Академии военных наук Вадим Козюлин. В беседе с RT он заявил, что появление ЗРК «Полимент-Редут» является адекватным ответом на актуальные угрозы, которые существуют для российских кораблей. По его словам, наибольшую потенциальную опасность для отечественных фрегатов и корветов представляют крылатые и противокорабельные ракеты западных государств.

«Мы видим, что страны — члены НАТО продолжают совершенствовать морские и воздушные средства поражения. Кроме того, американские корабли регулярно заходят в Балтийское и Чёрное моря, появляются вблизи сирийских берегов с целью «демонстрации силы». Для выполнения задачи «сдерживания» отечественному ВМФ не обойтись без высокоточных ударных систем и высокоэффективных комплексов ПВО», — резюмировал Козюлин.

Особенности

ЗРК Штиль-1 имеет еще одну отличительную особенность от аналога «Ураган». Ракеты в нем расположены строго вертикально, благодаря чему комплекс запускает снаряды с перерывом не более двух секунд. Следующий залп производится после того, как первая ракета уходит с точки пуска на несколько десятков метров. У системы с балочной установкой на подготовку и запуск уходит гораздо больше времени.

В ЗРК “Штиль” используется управляемая ракета типа 9-М317-МЭ. Это модернизированный боеприпас системы «Бук». Он представляет собой одноступенчатую ракету на твердом топливе, которая имеет следующие габариты:

  • Длина – 5180 мм.
  • Диаметр корпуса – 360 мм.
  • Стартовая масса – 580 кг.

Хвостовая часть снаряда оснащена рулями с размахом 82 сантиметра. Осколочная часть весит 62 килограмма. Ракета разгоняется в скоростном режиме около 1500 метров в секунду. Основное отличие от предшественника заключается в способе запуска. В связи с этим применено несколько конструктивных дополнений. Вылетает снаряд после команды оператора на высоту около десяти метров над палубой корабля, после чего производится корректировка боеприпаса в сторону цели под воздействием газовых рулей. Затем включается маршевая силовая установка и наводящая система.

Возможности

Корабельный ЗРК “Штиль-1” оборудован ракетами, которые способны поражать цели на дистанции до пятидесяти километров. При этом максимальная скорость предполагаемой мишени может достигать более 800 метров в секунду. Если сравнить данную систему с «Буком», то отмечается наличие основного аппаратного оборудования наряду с улучшенными системами наведения и управления системой самонаведения, в чем немаловажную роль играет подсветка объекта, по которому планируется нанести удар.

Проводились разработки нескольких вариантов боевой головки, в зависимости от типа цели и дальности ее расположения. К примеру, ЗРК “Штиль-М” может поражать самолеты на высоте порядка 15 тысяч метров. Для крылатых ракет показатель уменьшается в 2-3 раза. Также радиус действия по ликвидации летящих целей на малой высоте уменьшается вдвое от максимально возможного параметра.

Общее описание

ЗРК “Штиль” имеет оригинальную и своеобразную конструкцию. В качестве основного элемента выступает вертикальный модуль с пусковой установкой типа 3С-90Э. При необходимости на корабле может монтироваться несколько модулей, каждый из которых включает в себя двенадцать контейнеров с ракетами. Габариты – 7,15/1,75/9,5 метра, позволяют устанавливать его на судах, имеющих минимальный внутренний объем корпуса Комплексы располагаются по шесть штук в два ряда. Подобное решение дает возможность вместить большой объем боеприпасов на относительно маленьком пространстве.

ЗРК “Штиль-1” имеет размеры, которые позволяют заменить на отечественных эсминцах ракетный комплекс «Ураган». При этом мощность и запас вооружения возрастает почти в два раза. Экономия площади и увеличение боекомплекта достигается за счет отсутствия дополнительных механизмов, типа балочной пусковой установки и фиксирующих ее деталей.

Моноимпульсная доплеровская активная радиолокационная головки самонаведения (АРГСН) 9Б-1103М

АРГСН 9Б-1103М предназначена для установки на ракеты «воздух-воздух» и «поверхность-воздух». Режимы работы 9Б-1103М полностью автономен – она работает по начальным данным целеуказания без радиолокационной поддержки (режим “пустил-забыл”). В ней предусмотрен режим перепрограммирования, когда пользователь в зависимости от условий применения АРГСН может вводить новую программу для бортового компьютера. В АРГСН входят управляемый координатор с антенной; передатчик; приемный канал; перепрограммируемая бортовая вычислительная система, состоящая из управляющего компьютера и процессора сигналов.

АРГСН 9Б-1103М обеспечивает:

  • поиск, захват и сопровождение движущихся целей по предварительному целеуказанию РЛС воздушных носителей или зенитных комплексов,
  • измерение угловых координат, угловых скоростей целей и скорости сближения ракета-цель,
  • формирование и передачу по цифровой линии связи сигналов для систем управления ракеты.

Состав:

  • Координатор
  • Передатчик
  • Моноимпульсный пеленгационный приемный канал
  • Цифровая вычислительная система в составе управляющей машины и сигнального процессора.

Тактико-технические характеристики АРГСН 9Б-1103М

  • Дальность захвата целей с ЭПР 5 м2, км – 25
  • Дальность действия канала радиокоррекции (с СУВ самолета типа МИГ-29), км – до 50
  • Диаметр корпуса, мм – 200
  • Длина (без обтекателя), мм – 600
  • Вес (без обтекателя), кг – не более 14,5
  • Время готовности после предварительного включения в течение 2 мин., c – не более 1.5

С-350Е Витязь – видео

https://youtube.com/watch?v=tbEE7QMOXZg

ЗРС С-350Е может работать автономно, ведя самостоятельные боевые действия, а также в составе группировок ПВО при управлении от вышестоящих командных пунктов.  Боевая работа ЗРС С-350Е ведется полностью автоматически. Боевой расчет обеспечивает подготовку ЗРС к работе и контролирует ход боевых действий.

Состав ЗРК С-350Е Витязь

– Пункт боевого управления 50К6Е

– Многофункциональные радиолокаторы 50Н6Е (до 2)

– Пусковые установки 50П6Е (до 8 ) с 12 зенитными управляемыми ракетами средней дальности 9М96Е2

Пусковая установка 50П6Е

Пусковая установка 50П6Е

Пусковая установка предназначена для транспортирования, хранения, автоматической предстартовой подготовки и пуска зенитных управляемых ракет

– Количество зенитных управляемых ракет на пусковой установке -12.

– Минимальный интервал между пусками зенитных управляемых ракет — 2 с

– Время заряжания/разряжания — 30 мин.

Максимальное расстояние до пункта боевого управления — 2 км

Многофункциональный радиолокатор 50Н6Е

Многофункциональный радиолокатор 50Н6Е

Многофункциональный радиолокатор является основным информационным средством ЗРС С-350Е и работает в круговом и секторном режимах. Боевая работа многофункционального радиолокатора ведется полностью автоматически безучастия оператора при дистанционном управлении от пункта боевого управления.

– Максимальное количество сопровождаемых целей в режиме трассового сопровождения -100,

– Максимальное количество сопровождаемых целей в режиме точного автосопровождения — 8.

– Максимальное количество сопровождаемых зенитных управляемых ракет- 16

– Скорость вращения антенны по азимуту — 40 об/мин

– Максимальное расстояние до пункта боевого управления -2 км

Пункт боевого управления 50К6Е

Пункт боевого управления 50К6Е

Пункт боевого управления предназначен для управления многофункциональными радиолокаторами и пусковыми установками. Пункт боевого управления обеспечивает взаимодействие с соседними ЗРС С-350Е и вышестоящим командным пунктом.

– Общее количество сопровождаемых трасс — 200.

– Максимальное расстояние до пункта боевого управления соседней ЗРС С-350Е — 15 км

– Максимальное расстояние до вышестоящего командного пункта — 30 км

Зенитная управляемая ракета 9М96Е2 (на фото по середине)

МКБ » Факел » начала работу над новым ЗУР 9M96 с дальностью полета до 50 км еще в конце 1980-х годов прошлого века. В конструкции ракеты были применены ракетные двигатели поперечного смещения ЗУР, позволяющие маневрировать с большими перегрузками. Высокую точность поражения воздушных целей должны были обеспечить активные головки самонаведения. Одновременно эти ЗУР предлагалось использовать также в качестве управляемых ракет класса „воздух—воздух» вместе с еще меньшей по габаритам, и другой по конструкции ракетой 9M100. Задача создания унифицированных ракет тогда было приоритетом, тогда ими занимались и МКБ «Факел», так и ОКБ «Новатор», что могло дать шансы выхода на рынок вооружений „воздух-воздух» вместе с монополистом в СССР фирмой » Вымпел.

«Выстрелил и забыл»

Разработка ЗРК «Полимент-Редут» стартовала в инициативном порядке в середине 1990-х годов в стенах концерна «Алмаз-Антей». Конструкторы решили унифицировать перспективный морской ЗРК с мобильной системой ПВО среднего радиуса С-350 «Витязь», который разрабатывался для замены ранних версий С-300.

В беседе с RT основатель портала Military Russia Дмитрий Корнев отметил, что унификация наземных и морских комплексов ПВО даёт ощутимые преимущества оборонно-промышленному комплексу (ОПК) и армии в целом. Данный подход позволяет экономить значительные средства на организации серийного производства, а также совершенствовать эксплуатационные характеристики ЗРК.

Также по теме


«Без «Лидера» не обойтись»: на что будет способен российский эсминец нового поколения

Перспективный российский эсминец «Лидер» может стать «самым вооружённым» кораблём в мире, сообщает американский портал Military Watch….

«Унификация — это общемировой тренд. Она предполагает производство однотипных элементов конструкций, узлов, агрегатов, систем, пусковых установок и боеприпасов, которыми оснащаются различные системы вооружения. Конечно, морские и сухопутные аналоги имеют ряд отличий, связанных с условиями эксплуатации. Однако если всё продумано грамотно, то унификация заметно удешевляет и упрощает процесс серийного производства», — пояснил Корнев.

Для стрельбы зенитными ракетами «Полимент-Редут» использует пусковые установки (ПУ) универсального корабельного комплекса 3С14 (УКСК), которым на российском флоте оснащаются корабли — носители крылатых ракет «Калибр» и противокорабельных ракет «Оникс».

Специалисты «Алмаз-Антея», проектируя новый боеприпас, реализовали в нём принцип «выстрелил и забыл». Его суть заключается в том, что ЗУР оснащена активной головкой самонаведения (ГСН). Она позволяет зенитной ракете на финальном участке полёта поражать цель без получения данных от радиолокационной станции (РЛС).

В настоящее время в боекомплект ЗРК «Полимент-Редут» входят три типа ЗУР вертикального старта 9М100 (дальность до 15 км), 9М96 (до 120 км) и 9М96Д (до 150 км), способных развивать скорость до 2100 м/с. Индекс перспективной ракеты, которая сможет осуществлять перехват на дальности до 400 км, Минобороны РФ и «Алмаз-Антей» не раскрывают.

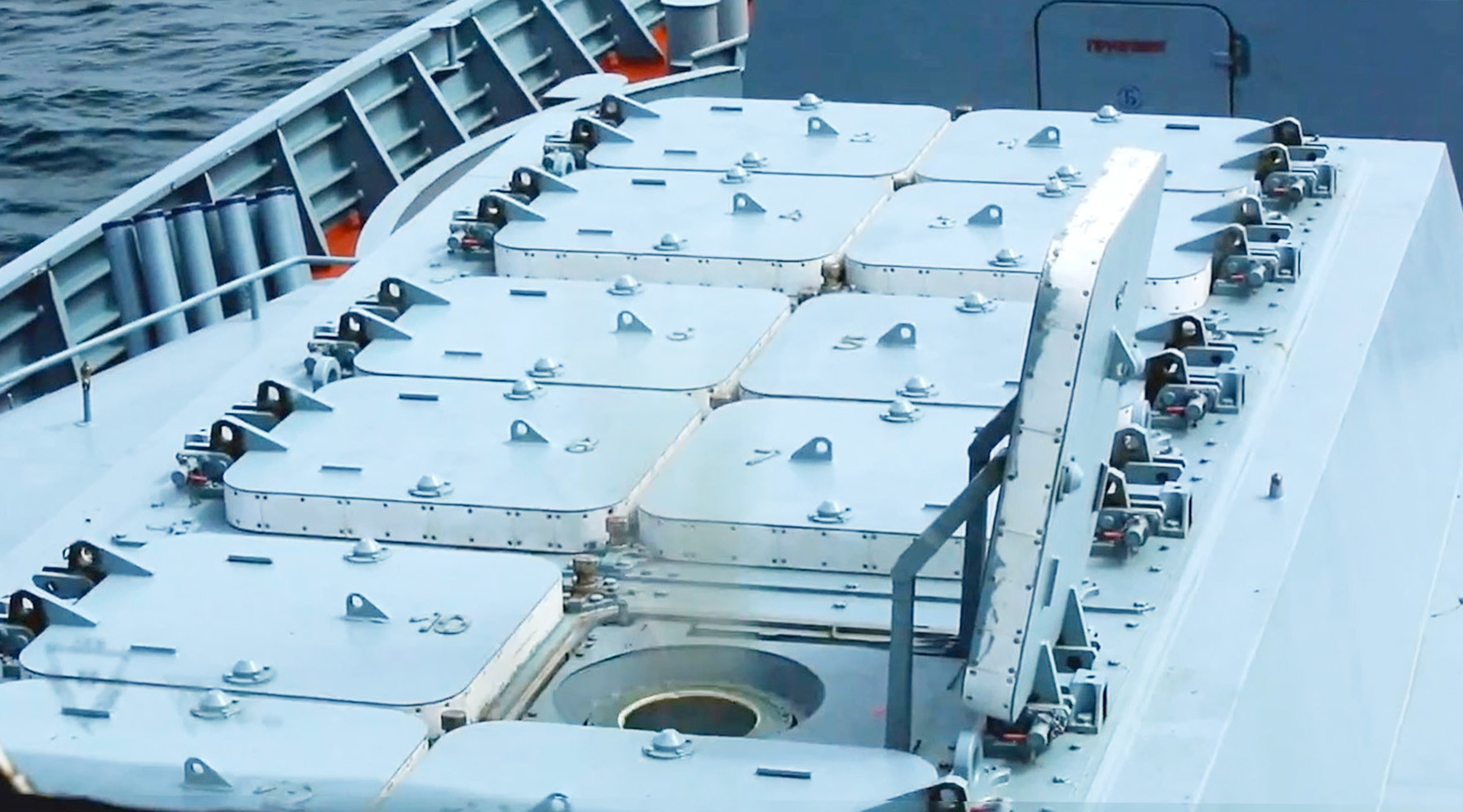

  • Установка вертикального пуска для использования ЗРК «Полимент-Редут»

«Ключевую роль в арсенале комплекса «Полимент-Редут» играют ракеты семейства 9М96. Данные ЗУР отличаются высокой манёвренностью, точностью и относительно небольшими габаритами. Их энергетический запас должен обеспечивать поражение «Томагавков», противокорабельных ракет AGM-158C LRASM, самолётов и всех типов целей, движущихся на скоростях, близких к гиперзвуковым», — подчеркнул Корнев.

Кроме того, преимущество комплекса «Полимент-Редут» заключается в высокой огневой производительности. Он способен вести обстрел сразу нескольких целей одновременно. Вероятность перехвата каждой, по оценке Корнева, может достигать 80%. Боекомплект ЗРК «Полимент-Редут» составляет 32 ракеты.

Применение ПТУР: атака

Оружие первого поколения требует тщательной подготовки стрелка. При наведении боезаряда и последующем дистанционном управлении используется все тот же принцип трех точек:

  • перекрестие визиря;
  • ракета на траектории;
  • поражаемая цель.

Осуществив выстрел, оператор через оптический прицел должен одновременно следить за прицельной маркой, трассером снаряда и подвижной целью, и вручную производить команды управления. Они передаются на борт ракеты по проводам, тянущимся вслед за ней. Их использование накладывает ограничения на скорость ПТУР: 150-200 м/с.

Если в пылу боя осколками перебьет провод, снаряд становится неуправляемым. Невысокая скорость полета позволяла бронетехнике совершать маневры уклонения (если позволяла дистанция), а расчет, вынужденный управлять траекторией боезаряда, был уязвим. Впрочем, вероятность попадания весьма высокая – 60-70 %.

Зенитно-ракетный комплекс «Полимент-Редут»

Разработка новейшей системы для флота РФ ведется НПО «Алмаз-Антей». В качестве боеприпасов используются зенитные ракеты 9-М96 и 9-М100. Разработка рассматриваемого ЗРК проводится с 2011 года, однако в силу разных обстоятельств график сдачи затянулся.

Это было связано с отсутствием достаточного числа инженеров и конструкторов, большая часть которых была задействована в разработке сухопутных аналогов комплекса. В связи с этим возведение фрегатов проекта 22350, на которых предусматривалась установка нового вооружения, также велось с задержкой. Немалые трудности возникли при создании станции радиолокации «Полимент» с фазированной антенной решеткой. В сочетании с ракетой для морского пуска 9-М96, комплекс составляет полноценную версию ЗРК «Полимент-Редут».

В заключение

ЗРК “Штиль-2” и «Полимент-Редут» имеют схожие параметры. Главное их преимущество перед предшественниками в том, что они могут запускаться с надводных и наземных объектов. Кроме того, особенности конструкции позволяют задействовать меньше полезной площади с одновременным увеличением количества боекомплекта. Все ракеты прошли удачно тестовые испытания, несмотря на некоторые задержки со сроками по выпуску комплексов. Рассматриваемое современное оружие планируется использовать на фрегатах и других кораблях, а также на сухопутных базах и субмаринах. Подобный функционал связан с универсальностью комплексов и их широкими возможностями, включая защиту от летательных аппаратов и кораблей противника.
