1РЛ257 Красуха-4

Новый щит от нового меча

Для российских военных опыт применения беспилотников различных типов и противодействия им средствами РЭБ интересен прежде всего тем, что он один из первых в военном конфликте, в котором с обеих сторон участвовали профессиональные армии

В одинаковой степени он показал важность развития как беспилотной авиации, так и оружия, основанного на новых физических принципах

mil.ru
Флаг войск РЭБ РФ.

Бурное развитие беспилотной авиации сопровождается оснащением летательных аппаратов бортовыми специализированными станциями радиоэлектронного противодействия и наблюдения. Беспилотные летательные аппараты обладают возможностью их точечного использования при решении конкретной задачи, например, использования мощного СВЧ-излучения для поражения радиоэлектронной техники противника или внедрения в его радиоэлектронную сеть управления. Кроме того, беспилотный летательный аппарат способен к работе в едином информационном пространстве (единой динамической интегрированной боевой среде).

Для ориентирования в пространстве достаточно иметь независимую бесплатформенную инерциальную навигационную систему. Такие системы сейчас включают в контур бортового оборудования самолетов и ракет.

В память системы управления беспилотником вводятся карты местности, опорные точки маршрута, радиоэлектронные, оптические и другие образы объектов, назначенных для уничтожения. Во время полета аппарата его искусственный интеллект получает информацию от бортовых датчиков, сопоставляет ее с сохраненными в памяти образами и назначает цели для уничтожения.

Таким образом, устраняется самое уязвимое место боевого летающего дрона — источник излучения радиосигнала, по которому его ищут и идентифицируют радиолокационные станции ПВО и РЭБ.

Применение средств радиоэлектронной борьбы для искажения, «зашумления» или иного подавления сигналов навигации, целеуказания и наведения оружия имеет свои пределы по частоте и мощности. Самое же главное — это довольно сложная и разнообразная по видам, громоздкая и дорогостоящая аппаратура, которая в будущем может существенно потерять свои преимущества в критерии «цена — качество».

Уже сейчас существует более полусотни комплексов РЭБ различного типа и назначения. В их разработке и производстве участвуют несколько крупных корпораций и десятки входящих в них научно-исследовательских институтов. Дальнейшее разнообразие типизации может привести к кризису производства и применения средств РЭБ в боевых условиях.

С 2011 года делаются попытки создать сверхвысокочастотное (СВЧ) оружие, основанное на новых физических принципах, которое дистанционно, на удалении в десять и более километров, воздействовало бы не на сигнал, а на его источник. То есть непосредственно на полупроводниковый кристалл или пленку с электронной схемой. И экспериментальные образцы такого оружия в России уже созданы. Остается довести их до промышленного образца.

***

Когда в IV тысячелетии до нашей эры человек выковал первый бронзовый меч для нападения на соседа, тот сделал себе щит для защиты от нового оружия. С тех пор состязание в создании средств нападения и защиты не прекращалось. Новое оружие в эпоху цифровизации и искусственного интеллекта приведет к возникновению и новых способов защиты от него. Главное, чтобы не стать в этом процессе аутсайдером и не остаться без меча или без щита.

Устройство радиоэлектронного комплекса

РЭБ комплекс «Красуха 4» состоит из 2 машин 1РЛ257, оборудованным радиоэлектронными устройствами и антеннами, в том числе сверхсовременной цифровой техникой, антенным блоком на раздвижной штаге, параболическими антеннами, которые способны передавать сигнал по азимуту и углу места без ограничений.

• шасси КАМАЗ-6350 и КАМАЗ-6350-334;
• кузов-контейнер (вероятно для установки на шасси КАМАЗ-6350-334);
• сверхчастотное оборудование СВЧ У52219 на основе лампы бегущей волны;
• широкодиапазонная антенна мачтой Р-168 ШДАМ (диапазон от 30 до 108 МГц);
• прибор мачтовый телескопический;
• радиостанции Р-168-5 и радиостанция Р-168-100;
• манипулятор графической информации;
• модули КЛВС-08 (корабельной локальной вычислительной сети), ЛВС (локальной вычислительной сети), модули ЦП-11;
• устройство записи и переноса информации УЗПИ – микро-ЭВМ с встроенным накопителем;
• ЭВМ Багет-23В, ЭВМ «БАГЕТ-РС3БМ» – защищенные ЭВМ, применяющиеся в военной технике;
• спутниковая навигационная система БРИЗ-КМ;
• аппаратура для передачи данных;
• автоматизированная система горизонтирования;
• дизельные электроагрегаты АДС10 – дизельные электростанции, автономные источники электроэнергии;
• осциллограф и другие приборы.

После анализа электроникой модуля параметров сигнала, поступающей от техники неприятеля, РЛС противника «атакуется» интенсивными помехами.

Устройство радиоэлектронного комплекса

РЭБ комплекс «Красуха 4» состоит из 2 машин 1РЛ257, оборудованным радиоэлектронными устройствами и антеннами, в том числе сверхсовременной цифровой техникой, антенным блоком на раздвижной штаге, параболическими антеннами, которые способны передавать сигнал по азимуту и углу места без ограничений.

• шасси КАМАЗ-6350 и КАМАЗ-6350-334;
• кузов-контейнер (вероятно для установки на шасси КАМАЗ-6350-334);
• сверхчастотное оборудование СВЧ У52219 на основе лампы бегущей волны;
• широкодиапазонная антенна мачтой Р-168 ШДАМ (диапазон от 30 до 108 МГц);
• прибор мачтовый телескопический;
• радиостанции Р-168-5 и радиостанция Р-168-100;
• манипулятор графической информации;
• модули КЛВС-08 (корабельной локальной вычислительной сети), ЛВС (локальной вычислительной сети), модули ЦП-11;
• устройство записи и переноса информации УЗПИ – микро-ЭВМ с встроенным накопителем;
• ЭВМ Багет-23В, ЭВМ «БАГЕТ-РС3БМ» – защищенные ЭВМ, применяющиеся в военной технике;
• спутниковая навигационная система БРИЗ-КМ;
• аппаратура для передачи данных;
• автоматизированная система горизонтирования;
• дизельные электроагрегаты АДС10 – дизельные электростанции, автономные источники электроэнергии;
• осциллограф и другие приборы.

После анализа электроникой модуля параметров сигнала, поступающей от техники неприятеля, РЛС противника «атакуется» интенсивными помехами.

И как результат: боевая техника противоборствующей стороны лишается способности обнаруживать цели и наводить на них высокоточные средства поражения.

[править] Производство

Разработка комплекса «Красуха-4» началась в середине 1990-х годов. В проекте «Красуха-4» были задействованы несколько организаций. Разработку комплекса вёл ВНИИ «Градиент» (г. Ростов-на-Дону), в производстве и испытаниях опытного образца принимал участие новгородский завод «Квант», а серийное производство машин РЭБ ведётся Брянским электромеханическим заводом. По некоторым данным, предприятие из Брянска ряд компонентов комплекса получает со смежных производств, а часть изготавливается на месте.

Технический проект системы «Красуха-4» был готов в конце 2000-х годов. В 2011 году началось серийное производство.

Весной 2013 года КРЭТ передал заказчику первые четыре комплекса «Красуха-4» из заказанных шести.

В середине ноября 2013 года концерн «Радиоэлектронные технологии» и его структурное подразделение Брянский электромеханический завод передали Министерству обороны России два заказанных ранее комплекса «Красуха-4».

В конце 2013 года отмечалось, что, согласно открытой информации, к настоящему времени министерство обороны России получило шесть комплексов «Красуха-4». Места их службы не оглашались, что связано со спецификой боевой работы подобных систем.

Модификации

Предшественником «Красухи 4», способной одномоментно «атаковать» только одну цель, считается станция СНП-4, которая может воздействовать одновременно по 6 – 8 целям. Зато дальность действия радиопомех «Красухи» превышает в 3 раза возможности СНП-4.

РЭБ-комплекс «Красуха 2» с аналоговым оборудованием создана для радиоэлектронной борьбы с бортовыми РЛС дальнего обнаружения и управления «AWACS», а также прикрытия командных пунктов, войск, средств ПВО и т. д. Экипаж – 7 или 3 специалиста + дополнительная аппаратура. На борту радиоэлектронного модуля имеется кондиционер и отопитель. Максимальная скорость – 80 км/ч.

«Красуха-2» оснащена новейшим программным обеспечением, функционирующим на новых алгоритмах взаимодействия, поиска и подавления. ПО обеспечивает возможность оперативно корректировать список образов сигналов РЛС, которые хранятся в памяти системы. Помимо этого в «Красуха-2О» заложена функция обнаружения вражеских объектов и наведения на них высокоточных средств поражения.

Экипаж (состав расчета): начальник комплекса, два оператора, два водителя-электрика. Радиус действия достигает 300 км, а также машина имеет способность определять цель, находящуюся на высоте 10 м и выше.

«Бесчеловечная» авиация Азербайджана

Об эффективности применения в Нагорном Карабахе средств РЭБ «в чистом виде», без учета работы войсковой ПВО, говорить не приходится, тем более что в открытых источниках нет официальных данных о количестве потерянных Азербайджаном беспилотных летательных аппаратов. Западные блогеры каким-то образом подсчитали потери противоборствующих сторон, зафиксированные на видеозаписях в Сети.

Источник имеет довольно сомнительное происхождение, поэтому полностью полагаться на него нельзя. Тем не менее во Всемирной паутине гуляет цифра 36 потерянных беспилотных летательных аппаратов и барражирующих боеприпасов за 44 дня военного конфликта.

Как и 11 самолетов Ан-2, использовавшихся для вскрытия системы ПВО обороняющейся стороны. Переделанные в беспилотные, или, как в шутку называют, бесчеловечные, летательные аппараты служили приманкой для ПВО, поэтому причислять их к потерям также некорректно.

twitter.com

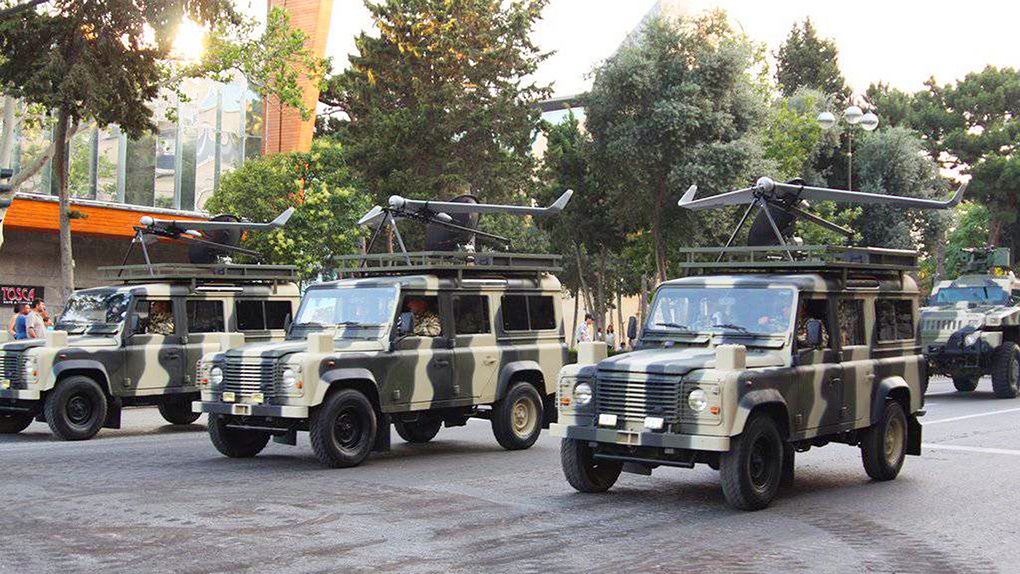

Orbiter 2M.

Остаются два, как утверждают блогеры, якобы сбитых беспилотных летательных аппарата Bayraktar TB2. В то же время Армия обороны непризнанной республики 19, 20, 22 октября и 8 ноября заявляла, что в эти дни подразделения ПВО сбивали по одному турецкому беспилотнику, предъявляя в качестве доказательств фото- и видеоматериалы.

Российская пресса пошла дальше, объявив, что 19 октября были сбиты не менее девяти беспилотных летательных аппаратов Bayraktar. А известный военный эксперт Центра военно-политической журналистики Борис Рожин, больше известный в соцсетях под ником ColonelCassad, наоборот, утверждает, что де-факто на 100% подтвержден лишь один сбитый Bayraktar.

Обычно принято считать, что истина лежит где-то посередине. Но не в нашем случае. Дело еще и в точности терминологии. Беспилотные летательные аппараты могли сами упасть в результате поломки или потери связи со спутниками и базовыми станциями управления. Не исключена заслуга в их уничтожении и расчетов РЭБ.

Наконец, в списке потерь, составленном западными блогерами, нет разведывательных аппаратов Orbiter-2M «Гарангуш» («Ласточка») и Aerostar («Шахин»), которые сделаны по израильской лицензии на бакинском предприятии «AZAD Systems Co». Это предприятие входит в состав производственного объединения «Шарг» министерства оборонной промышленности Азербайджана. Orbitеr-2M способен находиться в воздухе 4–5 часов на высоте 4–6 км, а беспилотный аппарат Aerostar — до 12 часов на высоте 10 км. Можно предположить, что беспилотники обоих типов активно использовались в вооруженном конфликте и, возможно, вошли в число потерь как «неопознанные» беспилотные летательные аппараты.

president.az

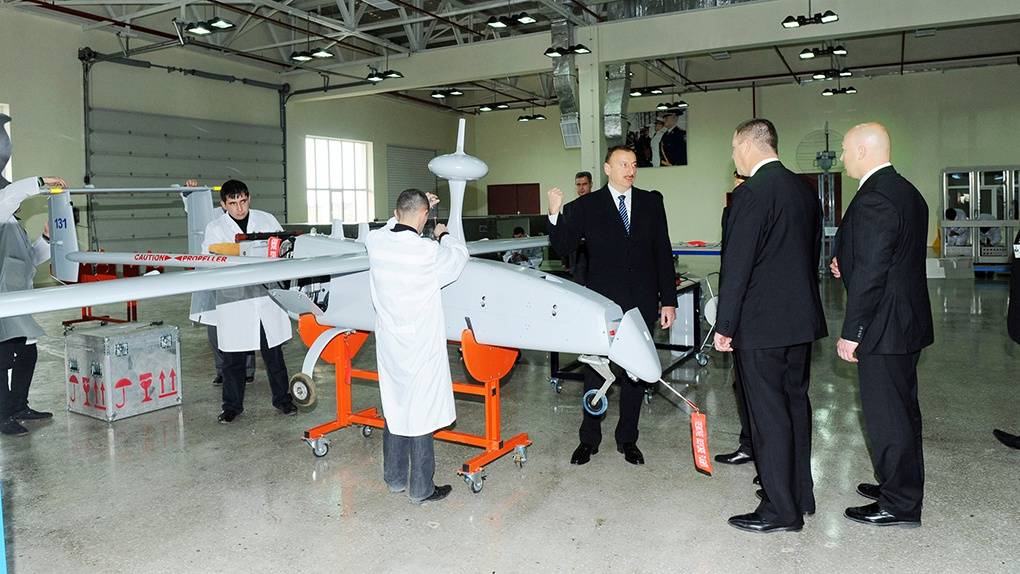

Президент Ильхам Алиев во время открытия завода AZAD Systems Co знакомится с цехом где собирают БЛА Aerostar.

Несмотря на эти потери, азербайджанская сторона показала свое превосходство в разведке, целеуказании и наведении управляемого оружия. Об этом свидетельствует, в частности, соотношение потерь боевой и специальной техники. Считалось правилом, что наступающие войска несут их больше, чем обороняющиеся. В этой связи в Боевом уставе Сухопутных войск прямо прописано: для эффективного наступления создавать трехкратное превосходство в живой силе и технике.

По данным зарегистрированного в США интернет-ресурса Lost Armour, соотношение потерь несколько другое: танков армянские войска потеряли более чем в два раза, бронетехники — почти в полтора, а вот в артиллерии — по-прежнему несопоставимые потери.

В любом случае можно сделать вывод, что удары наносились в первую очередь по средствам поражения — танкам и артиллерии, по позициям подразделений ПВО, а также по автотехнике в целях нарушения оперативной переброски войск и сил на наиболее угрожаемые направления.

Важную роль в разгроме обороняющейся стороны сыграло эффективное использование современных средств разведки, целеуказания и наведения оружия. Без массового применения беспилотников это сделать вряд ли представлялось возможным.

Средства РЭБ армянской стороны в данной ситуации со своей задачей не справились. Но не потому, что были плохими, а из-за общих изъянов в организации обороны, допущенных как руководством самой непризнанной республики, так и официальным Ереваном.

«Тирада -2С» и «Палантин» – полюс недоступности

Что же в перспективе? Есть мнение, что из частей и подразделений РЭБ в недалёком будущем может быть создан отдельный род войск по типу ВДВ или РВСН. Об этом, в частности, свидетельствуют планы создания космического сегмента РЭБ и обнародованные приоритетные направления развития сил и средств радиоэлектронного противостояния.

mil.ru

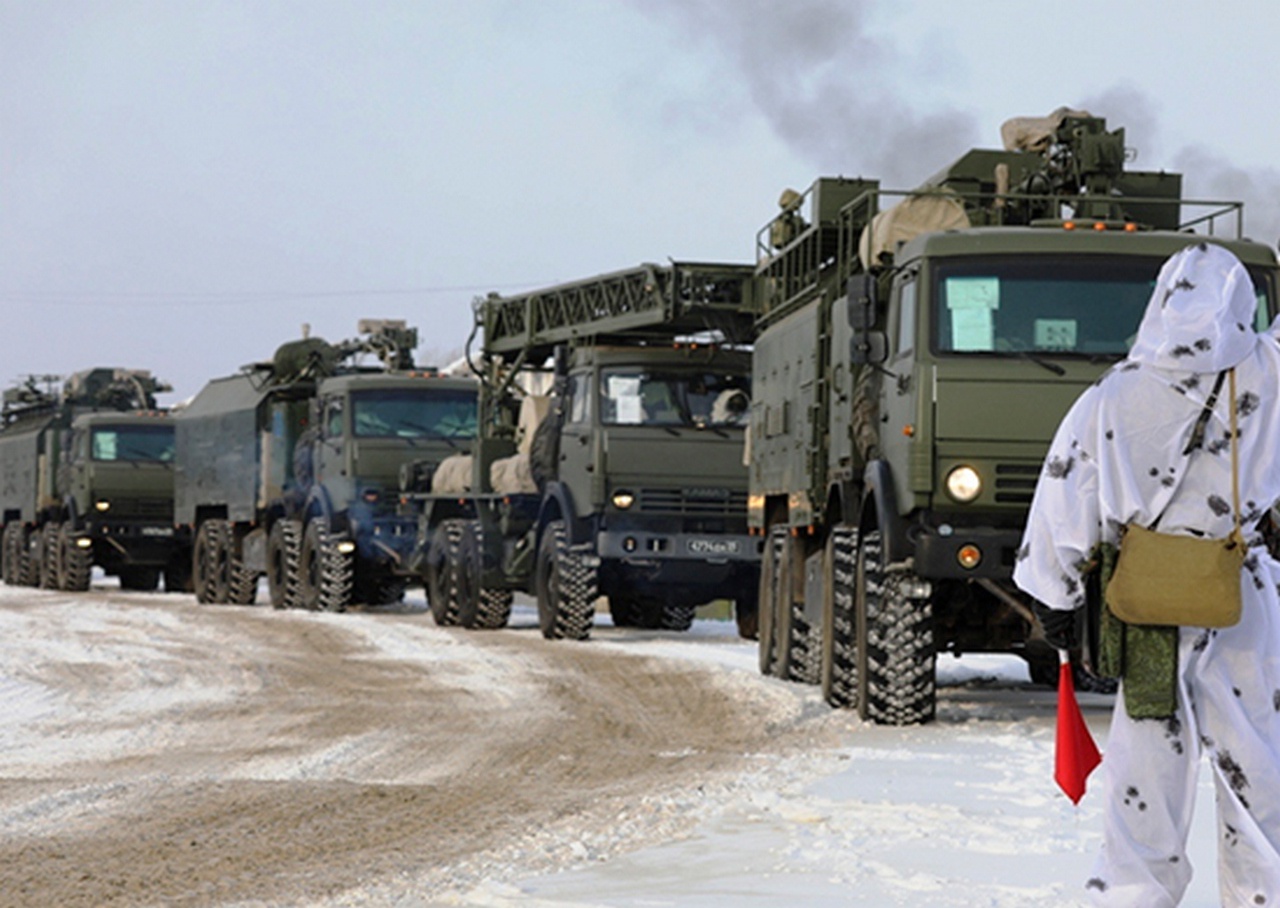

Комплекс РЭБ «Палантин» на марше.

Именно беспилотники оказались самыми беззащитными перед новыми отечественными комплексами РЭБ. Генерируемые ими помехи осложняют управления БПЛА наземными станциями, лишая их возможности передачи информации и целеуказаний, необходимых для применения высокоточных боеприпасов. И это вполне убедительно подтвердили боевые действия на Украине.

Там же, в небе Украины, в том числе благодаря РЭБ, померкла слава турецкого ударного беспилотника Bayraktar TB2. А фирма-изготовитель в обязательном порядке понесёт убытки.

Комплексы РЭБ «Красуха-2» и «Красуха-4»

Работа по созданию комплексов «Красуха-2» и «Красуха-4» (1РЛ257 и 1Л269) началась в середине 90-х коллективом ростовского ВНИИ «Градиент». Опытный экземпляр был создан на новгородском заводе «Квант», а серийный выпуск налажен на Брянском электромеханическом заводе. Все они входят с состав «Концерна Радиоэлектронные технологии» — КРЭТ. В Российскую Армию комплексы стали поступать с 2014 года.

Эмблема войск РЭБ России

Аналоговый РЭБ-комплекс «Красуха-2» эффективно борется с авиацией ДРЛО, включая AWACS на дальности до 250 км, надежно защищает КП, части ПВО и войсковые соединения. Комплекс оснащен новейшим ПО, которое позволяет оперативно корректировать и управлять сигналами. «Красуха-2» обнаруживает вражеские объекты и наводит на них высокоточные средства поражения. К примеру, комплекс глушит бортовые радары ракет с РЛ-наведением, сообщая им информацию о ложных целях, после чего ракеты уходят в сторону от целей.

«Красуха-4» подавляет РЛС наземного обзора и разведывательно-ударных комплексов, ракет различного класса и многофункциональные РЛС.

Комплекс РЭБ «Красуха-4»

Комплекс определяет параметры обнаруженных источников сигналов техники противника и подавляет их своими помехами. «Красуха-4» прикрывает стационарные объекты от бортовых РЛС самолетов-разведчиков и ударной авиации. К примеру, оказавшись в ее зоне действия, система AWACS перестает распознавать «своих» и «чужих» и теряет управляемость.

Модификации

Предшественником «Красухи 4», способной одномоментно «атаковать» только одну цель, считается станция СНП-4, которая может воздействовать одновременно по 6 – 8 целям. Зато дальность действия радиопомех «Красухи» превышает в 3 раза возможности СНП-4.

РЭБ-комплекс «Красуха 2» с аналоговым оборудованием создана для радиоэлектронной борьбы с бортовыми РЛС дальнего обнаружения и управления «AWACS», а также прикрытия командных пунктов, войск, средств ПВО и т. д. Экипаж – 7 или 3 специалиста + дополнительная аппаратура. На борту радиоэлектронного модуля имеется кондиционер и отопитель. Максимальная скорость – 80 км/ч.

«Красуха-2» оснащена новейшим программным обеспечением, функционирующим на новых алгоритмах взаимодействия, поиска и подавления. ПО обеспечивает возможность оперативно корректировать список образов сигналов РЛС, которые хранятся в памяти системы. Помимо этого в «Красуха-2О» заложена функция обнаружения вражеских объектов и наведения на них высокоточных средств поражения.

Экипаж (состав расчета): начальник комплекса, два оператора, два водителя-электрика. Радиус действия достигает 300 км, а также машина имеет способность определять цель, находящуюся на высоте 10 м и выше.

Что такое РЭБ

РЭБ – радиоэлектронная борьба, можно сказать вооруженная борьба, основанная на применении радиоизлучения для радиоэлектронного поражения (подавления) работы радиоэлектронных приборов техносистем управления войсками, оружием, связи, разведки неприятеля для защиты радиоэлектронной аппаратуры собственных систем управления.

У американцев для обозначения РЭБ используется несколько терминов:

• Electronic Warfare или EW – электронная война;
• Command, Control, Communication Countermeasure или С3СМ – противодействие управлению;
• Electronic Combat – электронная борьба.

Цели РЭБ:

• нарушение функционирования систем управления армией и оружием неприятеля;
• снижение результативности использования вражеской стороной оружия, боевой техники, радиоэлектронного оборудования;
• защиты вооружения, техники, значимых объектов от разведывательных устройств вражеской стороны;
• защита технических средств управления своими войсками и оружием.

Действия армейских частей РЭБ координируются с маневрами боевой авиации, ПВО и артиллерии.

Что касается устройства, возможностей применения и технических характеристик наземного модуля радиоэлектронного подавления РБ-271А «Красуха-4» (индекс 1РЛ257), сведения по известным причинам засекречены.

Для чего нужен комплекс РЭБ «Красуха-4»

«Красуха-4» – это одна из самых высокотехнологичных разработок отечественного военно-промышленного комплекса. Основная задача данного комплекса – противодействие ударной и разведывательной авиации противника, путем воздействия и выведения из строя радиолокационных станций летательных аппаратов. То есть он должен, в буквальном смысле этого слова ослеплять самолеты неприятеля.

Схема работы комплекса “Красуха”

Он разработан для выполнения следующих задач:

• защиты средств ПВО;
• командных пунктов;
• пусковых комплексов ракет стратегического назначения;
• аэродромов;
• промышленных и административных объектов.

«Красуха-4» анализирует тип сигнала РЛС, а затем воздействует на него помеховым излучением. Комплекс может подавлять наземные радары, авиационные системы типа АВАКС и даже БРЛС разведывательных спутников. Эффективен он и против крылатых ракет, а также беспилотных летательных аппаратов. Причем обнаружение целей происходит в пассивном режиме, то есть на этом этапе обнаружить комплекс попросту невозможно.

Станция работает в широком частотном диапазоне и способна эффективно подавлять любые типы РЛС, используемые на современных самолетах, а также заглушать каналы управления беспилотных летательных аппаратов. При этом разработчики уверяют, что скорость и высота объекта для «Красухи-4» не имеет особого значения.

Применение

ВКС РФ развернули в октябре 2015 систему «Красуха-4» на аэродроме Хмеймим во время военной операции в Сирии.
По версии «Независимой газеты», именно при помощи комплексов РЭБ «Красуха» 17 апреля 2018 года в Сирии были сбиты некоторые запущенные по позициям правительственной армии американские крылатые ракеты «Томагавк».

По данным некоторых источников, в октябре 2020 года комплекс был переброшен на российскую военную базу в Гюмри. Комплекс РЭБ последней модификации «Красуха-4» был использован на прилегающей к НКАО территории Армении, во время войны 2020 года, для противодействия БПЛА «Байрактар» и IAI Harop[неавторитетный источник?].

Комплекс «Красуха-4» использовался в ходе вторжения России на Украину. В марте 2022 года комплекс была захвачен украинской стороной на окраине города Макаров. По данным The Daily Telegraph, комплекс отправлен на экспертизу на базу ВВС США в Рамштайне, а в дальнейшем в США для более детального изучения

РЭБ Красуха использовался для электромагнитной атаки с целью глушения сигнала Starlink, которую использовали ВСУ для связи между подразделениями, наведения, дронов и артиллерии, однако плотность спутниковой архитектуры и обновление ПО сделало попытки глушения неэффективными

Русские «невидимые убийцы», которые способны изменить ход войны

Крупнейшее китайское новостное интернет-издание Sohu.com сообщило об одном мощном виде вооружения, которое русские не показывают на парадах. Оно способно переломить ход войны. Но при этом его внешний вид не столь внушителен как у танков, зенитно-ракетных комплексов, реактивных систем залпового огня, межконтинентальных баллистических ракет. Так что на неподготовленного зрителя это оружие не произведет должного впечатления. А от глаз подготовленного зрителя, интересующегося российскими военными секретами, его необходимо беречь. Потому некоторые такие комплексы на фотографиях показывают лишь частично. Полная картинка способна предоставить потенциальным противникам бесценную информацию.

Речь идет об оружии радиоэлектронной борьбы (РЭБ). Sohu.com упоминает новейший комплекс РЭБ «Мурманск-БН», который способен посылать помехи в радиусе до 2 тысяч километров. «Стоит понимать, — пишет китайское издание, — что это значит для высокотехнологичного Запада, где зависимость от средств РЭБ дошла до того, что без электроники войска НАТО не могут вести боевые действия. Одного нажатия кнопки запуска такого комплекса будет достаточно, чтобы изменить ход войны».

И с этим не поспоришь. Это прекрасно понимают в США. Во время различных учений американское командование неоднократно проверяло уровень боеспособности соединений войск на уровне пехотных бригад без использования средств связи и высокотехнологичного электронного оборудования. Выяснилось, что в этом случае американские войска полностью теряют боеспособность. Sohu.com приводит высказывание американского офицера, который утверждал, что предкам было проще победить фашистскую Германию при отсутствии GPS, спутниковых телефонов и управляемых ракет.

Модификации

Предшественником «Красухи 4», способной одномоментно «атаковать» только одну цель, считается станция СНП-4, которая может воздействовать одновременно по 6 – 8 целям. Зато дальность действия радиопомех «Красухи» превышает в 3 раза возможности СНП-4.

РЭБ-комплекс «Красуха 2» с аналоговым оборудованием создана для радиоэлектронной борьбы с бортовыми РЛС дальнего обнаружения и управления «AWACS», а также прикрытия командных пунктов, войск, средств ПВО и т. д. Экипаж – 7 или 3 специалиста + дополнительная аппаратура. На борту радиоэлектронного модуля имеется кондиционер и отопитель. Максимальная скорость – 80 км/ч.

«Красуха-2» оснащена новейшим программным обеспечением, функционирующим на новых алгоритмах взаимодействия, поиска и подавления. ПО обеспечивает возможность оперативно корректировать список образов сигналов РЛС, которые хранятся в памяти системы. Помимо этого в «Красуха-2О» заложена функция обнаружения вражеских объектов и наведения на них высокоточных средств поражения.

Экипаж (состав расчета): начальник комплекса, два оператора, два водителя-электрика. Радиус действия достигает 300 км, а также машина имеет способность определять цель, находящуюся на высоте 10 м и выше.

Начало эксплуатации

Первые станции «Красуха-2» поставлены в ВС России в 2012 году. Гособоронзаказ 2014 года по поставкам станций «Красуха-2» выполнен КРЭТ в октябре 2014 года. В 2015 году планируется поставка двух комплексов.

Первый контракт на поставку пяти серийных изделий «Красуха-4» был подписан 26 мая 2011 года. Второй государственный контракт на изготовление неуточненного количества комплексов «Красуха-4» был заключён по результатам закрытого аукциона 23 апреля 2012 года уже с Концерном «Радиоэлектронные технологии». По аналогичной схеме 27 марта 2013 года с КРЭТом был заключён третий госконтракт на поставку комплексов «Красуха-4» в количестве 18 единиц. Всего за 2012—2013 года произведено 10 комплексов «Красуха-4»
