1Л267 Москва-1

«Сопка» у кромки арктических льдов

С начала 1990-х Арктика у нас перестала считаться зоной потенциальных конфликтов, и все военные радиотехнические подразделения для «экономии» были расформированы. Над бескрайними просторами Северного Ледовитого океана, Сибири и Чукотки радиолокационное поле перестало существовать – залетай, кто хочет! Но необходимость обеспечения безопасности страны в резко изменившихся условиях военно-политической обстановки потребовала закрыть «пустоты» в небе.

mil.ru
Трассовый радиолокационный комплекс (ТРЛК) «Сопка-2».

Справились! Воссоздание радиолокационного поля в арктической зоне России на основе новой техники стало залогом постоянно действующего контроля воздушной обстановки и эффективного применения авиации и огневых средств ПВО в этом районе. Одна из самых полезных новинок – уникальный трассовый радиолокационный комплекс (ТРЛК) «Сопка-2».

Рабочие высоты ТРЛК – от 50 метров до 36 километров. Дальность обнаружения целей – до 450 километров. Антенное устройство первичного радиолокатора – фазированная антенная решетка (ФАР) с частотным управлением положения луча в вертикальной плоскости. Приемное устройство – многоканальное, состоит из 4 основных и 4 резервных каналов. Аппаратура цифровой обработки сигналов также многоканальная. Она построена на цифровых сигнальных процессорах и программируемых логических интегральных схемах (ПЛИС). Аналого-цифровое преобразование принятого сигнала производится на промежуточной частоте с формированием амплитудно-частотной характеристики с помощью цифровых фильтров, обеспечивающих высокую идентичность характеристик каналов и их фазовую стабильность.

На «Сопке-2» может работать один оператор. Также наличие контроля и дистанционного управления обеспечивает возможность работы без постоянного присутствия человека. Высокая надежность комплекса обеспечивается полным дублированием оборудования с автоматическим резервированием

Это особо важно при работе на Крайнем Севере. «Сопка-2» оборудована защитным антенным куполом и способна работать в любых метеоусловиях – при ветрах до 40 метров в секунду и температурах до -50 градусов по Цельсию

Новейшие системы РЛС «Небо-М» заступили на дежурство в Крыму

• cdn.iz.ru

Размещенные в Крыму российские радиолокационные станции (РЛС) позволяют контролировать обстановку в воздушном пространстве над всем Черным морем. Высокоточные системы 55Ж6М «Небо-М» способны обнаруживать широкую номенклатуру сложных целей — от самолетов и вертолетов до крылатых ракет и гиперзвуковых аппаратов. Такие комплексы монтируются на машинах и могут быть оперативно развернуты в любой части полуострова. В Сирии 55Ж6М доказали свою высокую эффективность на авиабазе Хмеймим. Как рассказали «Известиям» в главном командовании Воздушно-космических войск, системы «Небо-М» переброшены в Крым в начале нынешнего года. Эти РЛС вошли в состав 31-й дивизии ПВО. Расчеты станций уже заступили на дежурство.

«Небо-М» относится к межвидовым РЛС больших и средних высот и является самой совершенной в своем классе. Система отличается помехоустойчивостью и максимальной автоматизацией всех процессов. Комплекс способен увидеть до 200 целей, летящих со скоростями до 18 тыс. км/ч, в радиусе до 1800 км и на высотах до 600 км. Радар может обнаруживать, сопровождать и захватывать цели за пределами а одновременно работает в метровом, дециметровом и сантиметровом диапазонах. Это позволяет системе вычислять координаты целей с точностью до сантиметра. РЛС определяет не только координаты воздушного объекта, но и его государственную принадлежность. Компьютеры системы способны выявлять стелс-цели. Для этого разработан специальный алгоритм. Он в автоматическом режиме анализирует слабые отраженные сигналы в трех диапазонах и идентифицирует «невидимок».

Радиолокационный комплекс 55Ж6М создан на базе четырех автомобилей БАЗ 6909-015 высокой проходимости. Три из них — радиолокационные станции — метрового, дециметрового и сантиметрового диапазона соответственно. Их легко отличить по многометровым ажурным антеннам сложной конфигурации. Каждый из этих модулей обеспечен встроенным источником энергоснабжения и гидравлическими системами свертывания-развертывания антенн. Это позволяет подготовить РЛС к работе за 15 минут. Благодаря высокой мобильности станции «Небо-М» могут быстро менять позиции и уходить из-под удара противорадиолокационных ракет.

В четвертой машине находится пункт управления и обработки информации. Фактически это миниатюрный вычислительный центр.

Благодаря развертыванию в Крыму станций семейства «Небо» над всей акваторией Черного моря будет создано сплошное радарное поле, рассказал «Известиям» бывший начальник зенитных ракетных войск генерал-лейтенант Александр Горьков. По его словам, с помощью 55Ж6М можно контролировать воздушное пространство до проливов Босфор и Дарданеллы.

— Это станции дальнего обнаружения, которые позволяют контролировать воздушную обстановку, отслеживать активность авиации и выявлять потенциальные угрозы на дальних подступах, — отметил эксперт.

Основа системы противовоздушной обороны Крыма — 31-я дивизия ПВО. Входящие в ее состав полки — 12-й в Севастополе и 18-й в Феодосии — получили системы С-300 и С-400. В Крыму стоят на боевом дежурстве зенитные ракетно-пушечные комплексы «Панцирь-С». В ближайшее время 1096-й зенитно-ракетный полк Черноморского флота будет перевооружен на комплекс «Бук».

55Ж6 Небо – Новый оборонный заказ. Стратегии

55Ж6 «Небо» — трехкоординатная РЛС метрового диапазона. Постановлением Совета министров СССР в начале 1975 г. было задано проведение ОКР «Небо» по разработке двух унифицированных трехкоординатных РЛС метрового диапазона волн для войск ПВО страны в транспортабельном исполнении (РЛС 55Ж6 «Небо») и для ПВО сухопутных войск в мобильном исполнении (1Л13 «Небо-СВ»). В том же 1975 г. вышло еще одно Постановление Совмина СССР, в котором ОКР «Небо» была включена в перечень важнейших работ пятилетки. Наряду с ОКР была задана НИР «Угол» по исследованию возможности создания трехкоординатной РЛС в метровом диапазоне.

Разработка РЛС 55Ж6 в рамках ОКР «Небо» велась горьковским НИИРТ (г.Горький, ныне — Нижний Новгород, с 1991 г. — ННИИРТ), главный конструктор — Александр Зачепицкий. Государственные испытания РЛС 55Ж6 были начаты на полигоне Капустин Яр в 1982 г.

Комплекс РЛС 55Ж6 принят на вооружение в 1982 г. За разработку РЛС в 1987 г. коллектив НИИРТ удостоен Государственной премии СССР.

Производилась РЛС 55Ж6 «Небо» Горьковским телевизионным заводом (АО «Нител», г.Нижний Новгород).

Две развернутые РЛС 55Ж6 «Небо» (http://nitel-oao.ru/)

РЛС предназначена для обнаружения, опознавания, измерения трех координат и сопровождения воздушных целей, включая самолеты, изготовленные по технологии «стелс». Применяется в войсках ПВО в составе АСУ или автономно.

РЛС работает в метровом диапазоне волн и совмещает функции дальномера и высотомера. В этом диапазоне радиоволн РЛС мало уязвима от снарядов самонаведения и противорадиолокационных ракет, действующих в других диапазонах, а в рабочем диапазоне эти средства поражения в настоящее время отсутствуют. В вертикальной плоскости реализовано (без использования фазовращателей) электронное сканирование высотомерным лучом в каждом элементе разрешения по дальности. Помехозащищенность в условиях воздействия активных помех обеспечивается адаптивной перестройкой рабочей частоты и многоканальной системой автокомпенсации. Система защиты от пассивных помех также построена на базе корреляционных автокомпенсаторов. Впервые для обеспечения помехозащищенности в условиях воздействия комбинированных помех реализована пространственно-временная развязка систем защиты от активных и пассивных помех..

По состоянию на 2010-е годы РЛС 55Ж6 «Небо» состоит на вооружении частей и соединений ПВО вооруженных сил России.

В состав комплекта РЛС 55Ж6 «Небо» входят:— количество транспортных единиц — 7-8 фургонов-полуприцепов (на трех полуприцепах — антенно-мачтовое устройство, на двух — аппаратура, на трех прицепах — система автономного энергоснабжения)

Время развертывания РЛС — 22 часаСреднее время наработки на отказ — 150 часовПотребляемая мощность — 100 кВт

Тип антенны - ФАР
Габариты антенны - 16 х 3.24 м
Диапазон длин волн - метровый

Зона обзора:
- по дальности - 600 км / 1200 км (предельная)
- по азимуту - 360 град
- по углу места - 16 град
- по высоте - 75 км
Зона измерения трех координат цели типа "истребитель":
- по дальности (на высоте):
  - 65 км (300 м)
  - 300 км (10000 м)
  - более 400 км (20000 м)
- по углу места - 16 град
- по высоте - 60 км
Точность измерения координат цели:
- по дальности - 400 / 500 м (по разным данным)
- по азимуту - 24 угл.мин
- по высоте - 750 / 850 м (по разным данным)


Коэффициент подпомеховой видимости системы СДЦ - 45 дБ

Условия работы:
- температура окружающего воздуха - от -50 до +50 град С
- скорость ветра - до 35 м/с

Вид выходной информации - координатные точки
Объем информации, выдаваемой на АСУ - не менее 300 координатных точек
Период полного оборота на 360 град (темп обновления информации) - 10 с

РЛС 55Ж6 «Небо» (http://nitel-oao.ru/)

Модель комплекса РЛС 55Ж6 «Небо»( Музей ОАО «Нител»)

Мобильность и автоматизация

Помимо ВКС, «Ниобий» получают и подразделения ПВО Сухопутных войск РФ. Для них нижегородское предприятие разработало модификацию «Ниобий-СВ», которую в документах и специализированной литературе обозначают шифрами 103Ж6 и 1Л125.

«Ниобий-СВ» размещается на автомобильном шасси повышенной проходимости. Это позволяет развернуть станцию на самых разных типах местности. Естественно, такая система очень востребована в сухопутных войсках», — отметил Дмитрий Корнев.

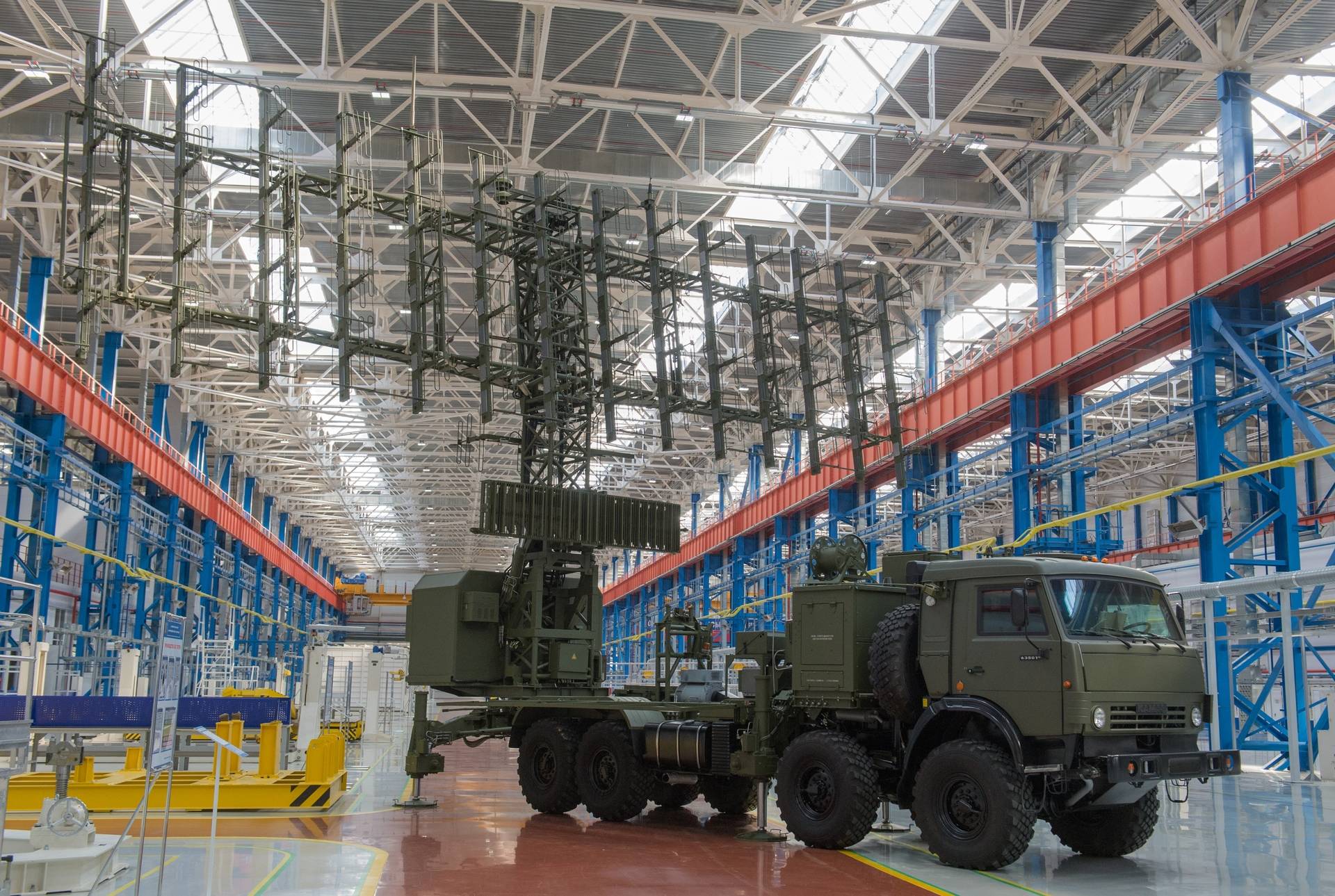

• Станция «Ниобий-СВ»
• РИА Новости

Судя по тендерным материалам и сообщениям на сайте Минобороны РФ, поставки этой системы в войска начались несколько лет назад. В ходе практических мероприятий военные установили, что применение новых мобильных РЛС, включая «Ниобий-СВ», существенно увеличивает дальность обнаружения крылатых ракет.

Также по теме

«Надёжное прикрытие»: как продвигается модернизация российского парка «летающих радаров»

31 октября 2011 года Военно-воздушные силы России получили первый серийно модернизированный самолёт дальнего радиолокационного…

Аппаратура комплекса «Ниобий-СВ» смонтирована на пяти транспортных единицах. Каждый модуль этого изделия представляет собой многофункциональную РЛС с активной фазированной антенной решёткой (АФАР). Модули системы взаимодействуют друг с другом, что позволяет объединить достоинства различных диапазонов.

К основным преимуществам радара для сухопутных войск принято относить высокую помехозащищённость, мобильность, наличие интегрированных в состав комплекса средств связи и модулей жизнеобеспечения боевого расчёта.

Тактико-технические характеристики модификации «Ниобий-СВ», которая поставляется в ВС РФ, не разглашаются, однако известны параметры работы экспортного варианта станции.

РЛС способна обнаруживать малозаметные воздушные объекты на высоте полёта 4 км и на дистанции не менее 250 км. Максимальная дальность сканирования воздушного пространства радара составляет 400 км, высота — 40 км.

Важной особенностью радара «Ниобий-СВ» и других новейших российских подвижных радиолокационных станций Юрий Кнутов называет высокий уровень автоматизации выполняемых операций. «Ниобий-СВ» по ряду технических решений отличается от модификаций для ВКС

Но он полностью соответствует всем актуальным требованиям, которые направлены на максимально возможное сокращение времени реакции на угрозу. Поэтому акцент в модернизации и создании новых российских РЛС делается на увеличение скорости обработки и передачи данных и повышение автоматизации процессов управления», — резюмировал Кнутов

«Ниобий-СВ» по ряду технических решений отличается от модификаций для ВКС. Но он полностью соответствует всем актуальным требованиям, которые направлены на максимально возможное сокращение времени реакции на угрозу. Поэтому акцент в модернизации и создании новых российских РЛС делается на увеличение скорости обработки и передачи данных и повышение автоматизации процессов управления», — резюмировал Кнутов.

Примечания[ | ]

1. ПОРТАТИВНАЯ РЛС «ФАРА-1» | Российское Оружие, Военные Технологии, Анализ ВС РФ (недоступная ссылка)
2. ↑ 12 Портативная радиолокационная станция ближней разведки и наведения оружия по групповым целям «Фара-1» (рус.). НПО «Стрела». — описание устройства на сайте предприятия-разработчика. Дата обращения: 25 октября 2009. Архивировано 9 апреля 2012 года.
3. ↑ 1234 Портативная радиолокационная станция ближней разведки с панорамным индикатором «Фара-ПВ» (рус.). НПО «Стрела». — описание устройства на сайте предприятия-разработчика. Дата обращения: 25 октября 2009. Архивировано 9 апреля 2012 года.
4. Портативная радиолокационная станция ближней разведки и наведения оружия по групповым целям «Фара-1» — НПО «Стрела»

Главные отличия характеристик «Панцирь-С1» от остальных комплексов

Основные отличия комплекса системы ПВО «Панцирь-1» следующие:

• Сочетание пушечного и ракетного вооружения. Иностранные производители разделяют системы ПВО на зенитные и ракетные (первые снимаются с вооружения, так как устарели). Но современные конфликты в Ираке, Сирии и Ливии доказали высокую эффективность пушечного вооружения в борьбе с легкими воздушными аппаратами – БПЛА, сбивать беспилотники ракетой слишком дорого, да и неэффективно, а использование очереди из нескольких снарядов позволяет комплексу массово уничтожать такие цели
• Штатное легкое шасси на основе тягача. Оно обеспечивает высокую скорость передвижения по шоссе, а также проходимость по пересеченной местности с войсками на марше.
• Модульная конструкция шасси и комплекса позволяет устанавливать другое вооружение, дооборудовать комплекс дополнительными модулями. Запас модернизации системы достаточно велик.

Около десяти новых РЛС получит Восточный военный округ до конца года

Станция ближней разведки СБР-5Описание:В конце 80-х годов был накоплен необходимый научно-технический задел для создания нового поколения портативной РЛС разведки наземных целей для ротного звена, и в 1991 г. гензаказчик (ГРАУ Министерства обороны) выдал ТТЗ на разработку РЛС «Фара-1». «Фара-1» предназначалась для замены хорошо зарекомендовавшей себя СБР-3.

Комплекс Фара-ПВ / Фото: ru.wikipedia.orgОсновной целью разработки, наряду с улучшением ряда таких технических характеристик, как дальность облнаружения и обеспечения работы в дожде, было снижение массы РЛС: американский аналог РЛС AN/PPS-15А имел массу носимого комплекта 13 кг против 18,5 кг у РЛС «Фара-У». Главным конструктором разработки был назначен Ю. Г. Земсков, первым заместителем главного конструктора — Н. А. Зайцев, заместителем главного конструктора по конструкторской части — Е. В. Сперанский, заместителем по схемо-технической части — В. Н. Николаев. С 1996 г. главный конструктор РЛС — Н. А. Зайцев, первый заместитель главного конструктора — В. А. Потапов. В ходе проектирования разработчиками были решены сложные задачи оптимизации параметров РЛС. В РЛС используется режим непрерывного излучения. Для исключения влияния дождя и пролетающих птиц в ближней зоне РЛС применен сложный сигнал с двойной (ФКМ-ЧМ) модуляцией. Разработан твердотельный СВЧ-модуль и щелевая волноводная антенная решетка с высоким КПД, применены сигнальный процессор и управляющая ЭВМ, реализованные на СБИС высокой степени интеграции. Взамен недолговечных серебряно-цинковых аккумуляторов разработан новый геометричный серебряно-кадмиевый аккумулятор, обеспечивающий несколько сотен циклов «заряд-разряд». Основным препятствием в снижении массы изделия было требование по сопряжению изделия с оружием, в том числе и с крупнокалиберным пулеметом НСВС-12,7. Ударные перегрузки, возникающие при стрельбе (для пулемета НСВС-12,7 они достигают 100 g), требовали прочных корпусов и максимального облегчения той части РЛС, которая устанавливается на оружии. Это привело к тому, что в пульте управления была сосредоточена большая часть аппаратуры и, как следствие, увеличились габариты и масса пульта управления. Возникли проблемы с компановкой всего изделия и трудности с реализацией удобства переноски изделия. Общая масса носимого комплекта РЛС во вьюке (с треногой, приводом и дистанционным кабелем) составила 16,5 кг. При этом требуемая масса изделия была реализована в патрульном варианте РЛС (10,5 кг). В 1996-1997 гг. все проблемные вопросы были решены, и РЛС «Фара-1» в 1997 г. была предъявлена на государственные испытания. Государственные испытания проводились, согласно директиве главкома Сухопутных войск, с сентября 1997 г. по февраль 1998 г. По результатам испытаний комиссией установлено, что РЛС «Фара-1» превосходит зарубежные РЛС по разнообразию вариантов боевого применения и существенно превосходит отечественную РЛС 1РЛ136:

• по максимальной дальности обнаружения — в 2 раза, а при дожде 2-5 мм/ч — в 3-4 раза
• по среднему времени определения координат — в 1,6 раза
• по обработке на отказ — в 5 раз
• по массе носимого комплекта — на 1,8 кг
• по наличию дистанционного управления
• по наличию автоматического адаптированного обнаружителя движущихся целей

РЛС СБР-5М / Фото: vpk-news.ru

РЛС СБР-5М на гранатомете/ Фото: vpk-news.ruРЛС СБР-5М на гранатомете. В 1999 г. портативная радиолокационная станция разведки и наведения оружия по групповым целям «Фара-1» была принята на вооружение под наименованием «Станция ближней разведки СБР-5».Тактико-технические показатели

ТТХ станции:
Рабочий диапазон	2см (J)
Дальность обнаружения, км:	человека 2,5 техники 5
Точность определения координат:	по дальности, м 20 по азимуту, град. 0,9
Масса, кг	16
ТТХ радара:
Коэффициент усиления, дБ	27
Ширина основного лепестка ДН, град.:	в азимутальной плоскости 4 в угломестной плоскости 10,5
Уровень боковых лепестков в азимутальной плоскости, дБ	16
Масса, кг	1,1

Боевое применение ЗРПК «Панцирь-С1»

Комплекс получил боевое применение во время конфликтов в Сирии и Ираке.

• Ирак. Применялся иракской армией. В результате нападения исламистов на иракские военные формирования в 2017 году с использованием беспилотников были задействованы комплекс Панцирь С1. Из восьми целей поражены все при помощи пушечного вооружения, потери среди военных иракской армии – отсутствуют.
• Сирия (авибаза Хмейми). ЗРПК использовала сирийская армия, ВКС РФ. Атака на сирийскую авиабазу в 2017 году, на которой базировались воздушные силы России была осуществлена с использованием беспилотников, которые несли взрывчатку, из 80 воздушных целей 40 были уничтожены средствами радиоэлектронной борьбы (РЭБ), а 30 целей подавлено комплексом «Панцирь-С1» с использованием ракетного и пушечного вооружения. Авиабаза не получила ущерба со стороны противника.

Модификации[ | ]

Фара-1

«Фара-1» предназначена для обнаружения целей, а также наведения на них различного вооружения — в том числе пулемётов, гранатомётов и орудий бронетехники. Комплекс обеспечивает эффективное поражение целей в условиях плохой оптической видимости.

В состав комплекса Фара-1 дополнительно входят: компас, укладочный ящик, поляризатор и специализированное крепление для закрепления антенны на оружии (различные для наведения пулемётов, гранатомётов, орудий или для закрепления на средствах наблюдения).

Фара-ПВ

Терминал отображения информации комплекса Фара-ПВ «Фара-ПВ» является радиолокационной станцией ближнего обнаружения с устройством панорамного обзора. Она предназначена для ведения круглосуточного наблюдения за передвижением людей и техники в труднодоступных районах, а также в условиях ограниченной видимости. Координаты обнаруженных целей могут передаваться армейским средствам поражения.

В состав комплекса «Фара-ПВ» дополнительно включается оптический визир.

Технические характеристики ЗРПК «Панцирь-С1»

Боекомплект: – ЗУР на пусковой установке – выстрелов	12 1400
Зона поражения, м: – ракетным вооружением (дальность) – ракетным вооружением (высота) – пушечным вооружением (дальность) – пушечным вооружением (высота)	1200-20000 10-15000 200-4000 0-3000
Время реагирования, с	4-6
Количество человек в боевом расчете	3
Скорость поражаемых целей, м/с	1000
Производительность, обстрелянных целей в минуту	8-12
Станция обнаружения и целеуказания 1РС1
Дальность обнаружения цели с ЭПР 2м2 , км	36
Диапазон радиальных скоростей обнаруженных целей, м/с	30-1000
Зона обзора: – по азимуту, град – по углу места, град	360 0-60; 0-30; 40-80; 0-25
Период обзора зоны, с	2; 4
Количество одновременно сопровождаемых целей	20
Рабочий диапазон	S
Станция сопровождения целей и ракет
Зона работы: – по азимуту, град – по углу места, град	±45 от -5 до +85
Максимальная дальность обнаружения целей, км: – с ЭПР = 2м2 – с ЭПР = 0,03м2	24 7
Одновременное автосопровождение: – целей – ЗУР	до 3-х до 4-х
Рабочий диапазон	К
Зенитная управляемая ракета 57Э6-Е
Масса, кг – в контейнере – стартовая – БЧ	94 74,5 20
Калибр, мм – стартовой ступени – маршевой ступени	170 90
Длина ракеты, мм	3160
Длина ТПК, мм	3200
Максимальная скорость ракеты, м/с	1300
Средняя скорость полета, м/с: – на 12 км – на 18 км	900 780
Автомат 2А38М (двухствольный)
Калибр, мм	30
Количество	2
Масса снаряда, кг	0,97
Скорость снаряда, м/с	960
Темп стрельбы	1950-2500
Способ управления стрельбой	дистанционное
Возможность эксплуатации, °С	±50

Возможности «Панциря-С1»

ЗПРК «Панцирь-С1» — это универсальное средство борьбы с воздушными целями, имеющих скорость до 1000 м/с, на дистанции от 200 до 20 тысяч метров. Комплекс может уничтожать воздушные цели на высоте от 5 до 15 тысяч метров. Также он может бороться с легкой бронированной техникой противника и его живой силой. Это комплекс практически мгновенно может обнаружить и уничтожить самолет, вертолет, крылатую ракету или управляемую авиабомбу противника.

Уничтожение воздушных целей производится при помощи пушечного вооружения и зенитных ракет с ИК и РЛ ГСН.

Каждая машина имеет три локатора: РЛС раннего обнаружения и целеуказания, радар сопровождения и наведения, а также пассивный оптический радар.

РЛС обнаружения цели может одновременно вести до двадцати объектов, передавать в бортовую вычислительную машину их координаты и данные по скорости движения. Кроме этого, данная РЛС определяет тип цели и ее государственную принадлежность.

РЛС сопровождения целей и ракет в значительной степени определяет высокую эффективность комплекса. Она оборудована фазированной антенной решеткой. Радар позволяет ЗПРК вести огонь сразу по трем целям, при этом по наиболее опасной из них возможен залп из двух ракет.

Оптико-электронная система (ОЭС) используется для стрельбы по низколетящим целям, а также наземным целям.

«Панцирь-С1» может вести прицельную стрельбу во время движения, что не по силам зарубежным аналогам этого комплекса. Это позволяет машине более эффективно прикрывать колонны техники от авиаударов.

Ракета 57Э6 внешне очень похожа на ЗУР «Тунгуски». Ракета является бикалиберной, двигатель находится во второй ступени. Она имеет высокую маневренность, небольшой разгонный участок, два взрывателя: контактный и бесконтактный. Масса боевой части – 20 килограмм, поражающие элементы стержневого типа. Разгонный блок ракеты отстреливается на начальном этапе полета .

Комплекс «Панцирь-С1» может применяться в нескольких режимах:

• Автономная работа. Комплекс может работать самостоятельно: обнаруживать цели, производить прицеливание и направлять ракеты на выбранные воздушные объекты
• Групповые боевые действия. Комплекс может составлять батареи, в состав каждой из которых входит шесть машин. Между ними устанавливается специальная кодированная связь. Каждый комплекс работает по своим целям, не мешая другим
• Работа под управлением внешнего командного пункта. В этом случае машины получают целеуказания с командного пункта и в дальнейшем производят все этапы работы самостоятельно.

Каждая из машин этого комплекса может выполнять функции командного пункта.

Радиолокационная станция 55Ж6УМ «Ниобий»

О ходе строительства новых РЛС сообщает выпуск заводской газеты Нижегородского машиностроительного завода «Нижегородский машиностроитель» от 19 декабря 2013 года. По данным издания, в прошлом году предприятие произвело девять комплектов радиолокационной станции «Небо-М», а также начало строительство серийных станций новой модели «Ниобий». Кроме того, в ближайшем будущем нижегородские специалисты примут участие в разработке отдельных элементов новых модификаций этих РЛС, а затем примутся за изготовление опытных образцов. План на прошлый 2013 год подразумевал изготовление двух комплектов РЛС «Ниобий». В новом 2014 году производство этих систем продолжится.

Радиолокационная станция 55Ж6УМ «Ниобий» представляет собой дальнейшее развитие систем семейства «Небо», разработка которых началась во второй половине восьмидесятых годов. РЛС «Ниобий» предназначена для наблюдения за воздушным пространством, обнаружения различных целей и определения их координат. По имеющимся данным, станция 55Ж6УМ способна находить и сопровождать как аэродинамические (самолеты, вертолеты, крылатые ракеты и т.д.), так и баллистические (боевые блоки ракет) цели. Аппаратура станции позволяет обнаруживать цель, определять ее координаты и государственную принадлежность и передавать информацию на командный пункт или зенитным комплексам. Кроме того, имеется возможность пеленговать источники помех и определять их местоположение.

Станция «Ниобий» является непосредственным развитием базового варианта РЛС «Небо-У» с изменением состава оборудования, выполненным на новой элементной базе. Проект новой радиолокационной станции разрабатывался Нижегородским научно-исследовательским институтом радиотехники. Проектная документация была подготовлена к 2010 году, после чего началось строительство опытного образца. В конце того же года первый экземпляр комплекса «Ниобий» прошел приемку заказчика, а в 2011-м стартовали его испытания.

Радиолокационная станция 55Ж6УМ состоит из нескольких модулей, устанавливаемых на колесном шасси. Это антенно-аппаратный комплекс, кабина управления с рабочими местами расчета и автономная система электроснабжения с собственными генераторами. После прибытия на позицию расчет радиолокационной станции производит развертывание технических средств и их подготовку к работе. В некоторых рекламных материалах содержится неоднозначная информация о времени развертывания: указанное время около 5 минут выглядит сомнительным. Для сравнения, на развертывание станции «Небо-У» требуется более 20 часов. Вероятно, в рекламные материалы по РЛС «Ниобий» вкралась ошибка, из-за чего реальное время подготовки систем в разы превышает указанное.

В составе антенно-аппаратного комплекса РЛС «Ниобий» имеется антенна с активной фазированной решеткой, обеспечивающая комплексу высокие характеристики. РЛС «Ниобий» может контролировать воздушное пространство в радиусе от 10 до 600 километров без ограничений по азимуту. Максимальная высота обнаружения цели – 80 км при угле места от 0° до 30°. При досопровождении цели максимальный угол места увеличивается до 50°. Максимальная скорость цели, при которой возможно ее обнаружение и сопровождение, 8000 км/ч. Для обеспечения высоких характеристик обнаружения высотомер и дальномер станции работают в разных диапазонах, в метровом и дециметровом соответственно.

Условная цель с эффективной площадью рассеяния 1 кв.м., летящая на высоте 30 км может быть обнаружена на расстоянии до 430 километров. Электроника станции «Ниобий» имеет разрешающую способность по дальности до 500 метров и по направлению на цель до 5,4°. Среднеквадратическая ошибка по дальности для цели с ЭПР 1 кв.м равняется 80 метрам, по азимуту – 15 минут. Производительность электронного оснащения позволяет одновременно вести до 200 трасс. Темп выдачи информации – 10 с.

В производстве радиолокационных станций 55Ж6УМ «Ниобий» участвуют несколько организаций. Окончательную сборку осуществляет Нижегородский машиностроительный завод. Часть комплектующих производят смежные предприятия. К примеру, новосибирский завод «Электроагрегат» весной 2013 года начал производство систем энергоснабжения для новой РЛС. Подобная совместная работа будет продолжаться в течение нескольких следующих лет.

В ближайшем будущем производство серийных радиолокационных станций семейства «Небо», в том числе «Ниобий», продолжится. В течение ближайших лет вооруженные силы получат несколько комплектов РЛС различных модификаций.

По материалам сайтов:http://jscnmz.ru/http://nniirt.ru/http://aex.ru/

http://militaryrussia.ru/blog/topic-618.html

Литература[ | ]

• Оружие ближнего боя России / Альманах. — М.: НО «Лига содействия оборонным предприятиям», 2010. — 660 с. — ISBN 978-5-904540-04-3
• Зайцев Н. А., Платов А. В., Потапов В. А. Радиолокационные станции разведки наземных движущихся целей. Современный уровень и основные направления развития. (рус.) // Вестник Концерна ПВО «Алмаз–Антей» : журнал. — 2014. — Январь (№ 1). — С. 41-44. — ISSN 221-1179.
• Ефремов В., Зайцев Н. Радиолокационные средства разведки (рус.) // Военный парад : журнал. — 2000. — Май-июнь (т. 39, № 03). — С. 36-37. — ISSN 1029-4678.
• Новичков Н. Чего не хватает войскам (рус.) // Военный парад : журнал. — 2000. — Январь-февраль (т. 37, № 01). — С. 46-47. — ISSN 1029-4678.
• Зайцев Н., Николаев В. РЛС ближней дальности обнаружения для стрелкового автоматического оружия (рус.) // Военный парад : журнал. — 2003. — Май-июнь (т. 57, № 03). — С. 92-93. — ISSN 1029-4678.

Модификации

За время разработки и эксплуатации характеристика комплекса «Панцирь» пережили существенные изменения.

• 1994 год – создание и конструирование прототипа Панцирь 1. Первое изделие было сделано на шасси штатного армейского Урала.
• 2005 год – после десятилетнего перерыва продемонстрирован серийный образец ЗРК «Панцирь-С1» с обозначением ЗПРК 96К6, в роле шасси которого выступал КамАЗ-6560. Серийная модель имела следующие характеристики – две пушки: 2А72 и восемь ракет 57Э6Э, а также оптическая система управления оружием. Экспортная машина получила обозначение Э. Характерная особенность – зарубежное шасси MAN-SX45. В роле основного вооружения ЗРК применяет ЗУР-9М311, взятая у комплекса «Тунгуска». Панцирь-С1 БМ 72 – комплекс выполнен с шасси БАЗ. Система в арктическом исполнении получила индекс СА. В качестве шасси применяется транспортер ДТ-30. Боезапас состоит из восемнадцати ракет. По сути «Панцирь-СМ» — это модификация комплекса с улучшенной станцией обнаружения, а также ведения целей. Дальность обнаружения – 75 км, а поражение – до 40 км.

Состояние РТВ ВСУ после 2014 года

Как уже было сказано, наряду с совершенствованием радиолокаторов, построенных и разработанных в СССР, в конструкторском бюро КП «НПК «Искра» шло создание новой радиолокационной техники. Но, судя по всему, доводка новых радаров шла непросто. Так, РЛС 79К6, переданную на испытания в 2007 году, впервые задействовали в масштабных военных учениях ВСУ только в октябре 2016 года.

В сентябре 2021 года на вооружение поступила станция 80К6КС1 «Феникс-1», размещённая на автомобильном шасси. Этим локатором в ВСУ предполагалось заменить РЛС боевого режима 9С18М1 «Купол-М1» (дальность до 160 км), придаваемые ЗРК «Бук-М1».

Характеристики «самоходной» РЛС 80К6КС1 не раскрывались, но, скорее всего, дальность обнаружения примерно соответствует буксируемой модификации 80К6К1, что гораздо больше, чем у штатной станции 9С18М1 на гусеничном шасси. Однако использование тяжелой колёсной базы налагает определённые ограничения на мобильность. Колёсная техника существенно уступает по проходимости на бездорожье самоходным огневым установкам 9А310М1 и пуско-заряжающим установкам 9А39.

Впрочем, украинская промышленность не сумела выпустить значимое количество РЛС «Пеликан» и «Феникс», и, судя по всему, речь может идти о трёх-четырёх радиолокаторах этого типа, поставленных в войска.

Тем не менее, благодаря выпуску новых радиолокаторов и модернизации станций советской постройки, Украина сумела сохранить хороший уровень оснащенности радиотехнических подразделений в составе Воздушных сил.

Спутниковый снимок Google Earth: РЛС П-37 и П-19 на позиции под Херсоном, снимок сделан в 2021 году

По состоянию на февраль 2022 года радиолокационные посты круглосуточно контролировали воздушное пространство на средних и больших высотах над всей территорией страны.

Спутниковый снимок Google Earth: РЛС 5Н84А и 36Д6 в окрестностях населённого пункта Александровка, Херсонская область

В конце февраля 2022 года большая часть украинских РЛС П-37 и 5Н84А и сопряженных с ними радиовысотомеров, расположенных на стационарных позициях, была уничтожена ракетными и авиационными ударами или в результате обстрелов с земли в ходе наступления российских войск.

После чего в сеть попали многочисленные кадры с горящей и разбитой украинской радиолокационной техникой.

Быстрое уничтожение старых громоздких радаров, для свёртывания которых требовалось от 8 до 60 часов, было вполне предсказуемо. Расположение большей части станций, работавших в сантиметровом и дециметровом частотных диапазонах: П-37, ПРВ-13, ПРВ-16 и ПРВ-17, не менялось в течение 30 лет, а РЛС 5Н84А с огромными антеннами метрового диапазона находились на позициях, на которых ещё в 1960–1970-е годы начинали работать радиолокаторы П-14 и радиолокационные комплексы П-80.

Впрочем, большую часть мобильных РЛС украинские военные сумели вывести из-под удара, и они были сохранены в первые дни войны. В дальнейшем уцелевшие радары создали немало проблем российской авиации, задействованной в специальной военной операции. Радиотехнические войска Воздушных сил Украины продемонстрировали неплохую живучесть и тактическую гибкость, освещали воздушную обстановку, выдавали целеуказание ЗРК и корректировали действия своей авиации. Что в итоге оказало определённое влияние на ход военной кампании.
