1Л267 Москва-1, модули 1Л265 – 1Л266

Зарубежный вариант

Нельзя сказать, что наши западные оппоненты превзошли российские аналоги, но и они кое в чём преуспели. Например, у американской контрбатарейной РЛС AN/TPQ-36 дальность разведки (контроля) огневых позиций артиллерии составляет 18 км, а ракет – 24 км. РЛС способна сопровождать до 20 целей. Чистый проигрыш российскому «Зоопарку». Но у этой станции есть и большой плюс – она массовая. На вооружении армии США сегодня находятся более 100 единиц таких радаров. Комплекс поставляется в 15 государств, более 25 единиц достались Украине.

Кроме того, на вооружении Армии США состоит переносная РЛС контрбатарейной борьбы AN/TPQ-48, в основном предназначенная для обнаружения миномётных установок. Точность определения целей на дистанции 10 км – всего 50 мм. Эти радары тоже были поставлены ВСУ.

wikipedia.org
Две единицы AN/TPQ-36, поставленные Украине в 2015 году.

Эффективной, если судить по открытым данным, является и радиолокационная станция контрбатарейной борьбы – РЛС COBRA, созданная для Бундесвера консорциумом компаний EADS. Радар обеспечивает определение координат позиций артиллерийских средств противника, миномётных батарей, а также самодельных ракетных, которые применяют террористы. Кроме того, РЛС COBRA может рассчитывать точки падения снарядов и ракет и оповещать об угрозе огневого поражения свои подразделения. Радар оснащён плоской активной фазированной антенной решёткой. Дальность разведки РЛС составляет 40 км в секторе 90 градусов по азимуту. Максимальная производительность – обнаружение 40 огневых позиций за две минуты.

РЛС COBRA для своих вооружённых сил закупили Франция, Великобритания, Турция. Собственные РЛС контрбатарейной борьбы сегодня разрабатывают Израиль, Турция, Норвегия совместно со Швецией.

При этом некоторые специалисты считают, что контрбатарейные РЛС – это день вчерашний, поскольку всё большее распространение получают многофункциональные РЛС. Например, радары последних модификаций из семейства «Жираф АМВ» (Giraffe АМВ), которые разработала шведская фирма «Эриксон АВ». Название идёт от характерной складной мачты, которая при развёртывании позволяет радару напрямую видеть близлежащие объекты местности и увеличивает дальность действия против низкоуровневых воздушных целей.

flickr.com/133059881@N02
РЛС Giraffe AMB.

РЛС обеспечивают одновременное решение задач обнаружения аэродинамических и баллистических целей, контрбатарейной борьбы, уничтожение ракет, артиллерийских боеприпасов и мин в полёте, а также борьбу с БПЛА. А плоская цифровая антенная решётка с двумерным многолучевым цифровым диаграммообразованием по азимуту и углу места позволяет осуществлять расчёт точек падения боеприпасов и определять координаты позиций артиллерии на дальностях до 80-100 км.

Боевые действия на Украине ещё раз подтвердили, что насыщение частей и подразделений контрбатарейными радарами, значительно повышает эффективность артиллерии. И БПЛА заменить пока не могут.

«В условиях отсутствия видимости»

Как считают эксперты, портативные РЛС зачастую безальтернативны для проведения радиолокационной разведки в труднодоступной местности, куда не может добраться транспорт и военная техника. Одной из самых успешных разработок отечественных инженеров аналитики назвали станцию 1Л227 «Соболятник», созданную в стенах ПАО «НПО «Стрела» (Тула).

«Соболятник» может одновременно автоматически сопровождать до 20 целей и обнаруживать малоразмерные объекты на расстоянии в несколько десятков километров.

Также по теме


«Нет ни у кого в мире»: как новейшая радиолокационная станция усилит возможности российских роботов и БПЛА

Для нужд российской армии создаётся малогабаритная многофункциональная программная радиолокационная станция (РЛС), сообщил начальник…

«Носимая станция объединяет в себе практически все возможности современных радиолокаторов, несмотря на предельно малые габариты и вес всего в 36 кг. Время развёртывания станции не превышает двух минут… 30-метровый кабель «Соболятника», соединяющий монитор с антенной, минимизирует возможности поражения его оператора в случае попытки противника уничтожить комплекс», — говорится в материалах Минобороны РФ.

Самым миниатюрным детищем тульских инженеров является радар ближней разведки «Фара-ВР» массой 12 кг. Данное устройство способно автоматически обнаруживать подвижные цели в радиусе 10 км и передавать их координаты средствам поражения. В частности, станция сопрягается с пулемётами Калашникова (ПКМСН), «Печенег», «Корд», станковыми гранатомётами АГС-17 и АГС-30.

Генеральный директор «Стрелы» Вячеслав Чапкин в своей статье для журнала «Воздушно-космический рубеж» отметил, что «Фара-ВР» незаменима «при ведении боевых действий в условиях отсутствия оптической видимости».

По мнению руководителя предприятия, малогабаритная станция объединяет в себе «практически все возможности современных радиолокаторов».

Ещё одной уникальной разработкой тульских конструкторов является РЛС артиллерийской разведки «Аистёнок». Это первая в мире переносная многофункциональная радиолокационная станция обнаружения огневых позиций стреляющих миномётов, ствольной артиллерии и реактивных систем залпового огня.

  • РЛС артиллерийской разведки «Аистёнок»

Масса «Аистёнка» составляет 135 кг, дальность обнаружения огневых позиций миномётов — 5 км, движущихся целей — до 20 км, численность боевого расчёта — 3 человека, время перевода в боевое положение — 5 минут.

«Автоматика комплекса («Аистёнок». — RT) способна рассчитать параметры полёта артиллерийского боеприпаса калибра от 81 до 120 мм и определить точку старта либо место падения снаряда. Также система может использоваться для контроля стрельбы артиллерийских орудий калибра от 122 до 152 мм. В таком режиме радиолокационная станция засекает разрывы снарядов и вычисляет их местоположение», — говорится на сайте Минобороны РФ.

В свою очередь, в материалах «Рособоронэкспорта» отмечается безопасность эксплуатации «Аистёнка», наличие в нём современной элементной базы, а также возможность осуществления разведки в любое время суток и при отсутствии видимости вследствие неблагоприятных погодных условий (туман, дождь, метель, запыление или задымление).

«На уровне передовых стран мира»

Эксперты считают, что отечественные малогабаритные радиолокационные станции успешно совершенствуются в направлении миниатюризации, увеличения дальности действия и повышения уровня помехоустойчивости.

Также по теме


«Подобной техники на Западе нет»: какими возможностями обладает обновлённый российский вертолёт Ми-26Т2В

Производство отечественного модернизированного тяжёлого вертолёта Ми-26Т2В запланировано на 2021 год. Об этом заявил гендиректор…

Переносные радары практически незаметны на местности и потребляют меньше электроэнергии, чем более крупные образцы. Кроме того, военнослужащие, оснащённые малогабаритными РЛС, способны оперативно менять дислокацию, избегая огневого поражения со стороны неприятеля.

«Особое значение портативные радиолокационные станции имеют в горной местности, где не всегда есть возможность перебросить вооружение с помощью транспортных средств. Конечно, такие радары намного легче доставлять в труднодоступные районы», — пояснил в беседе с RT эксперт Центра анализа стратегий и технологий Сергей Денисенцев.

Главный редактор журнала «Арсенал Отечества» Виктор Мураховский отметил, что современные отечественные переносные станции наземной разведки по сравнению с советскими аналогами уменьшились по габаритам примерно в два раза, а по массе — в три. В комментарии RT эксперт подчеркнул, что такой прогресс стал возможен прежде всего благодаря появлению новой микроэлектроники.

«Преимущества таких РЛС перед оптическими средствами разведки заключаются в их всепогодности и большей дальности. Да, радиолучи не могут огибать земную поверхность, но на тактическом уровне имеющихся возможностей портативных радаров вполне достаточно, чтобы вскрывать объекты противника и давать целеуказание средствам поражения. В целом развитие российских средств технической разведки находится на уровне передовых стран мира», — подытожил Мураховский.

Сначала была «Рысь»

В июне 1969 года, после анализа возможностей артиллерийских систем разведки и целеуказания, стоящих на вооружении НАТО, в НИИ «Стрела» (ныне НПО «Стрела», входящее в Концерн «Алмаз-Антей») приступили к разработке отечественной разведывательной РЛС для РСЗО и миномётов. Опытно-конструкторская работа (ОКР) «Рысь» предусматривала достичь дальности разведки до 10 км. Параллельно был начат аванпроект ОКР «Ястреб-2», позволяющий определять цели на удалении до 60 км.

wikipedia.org

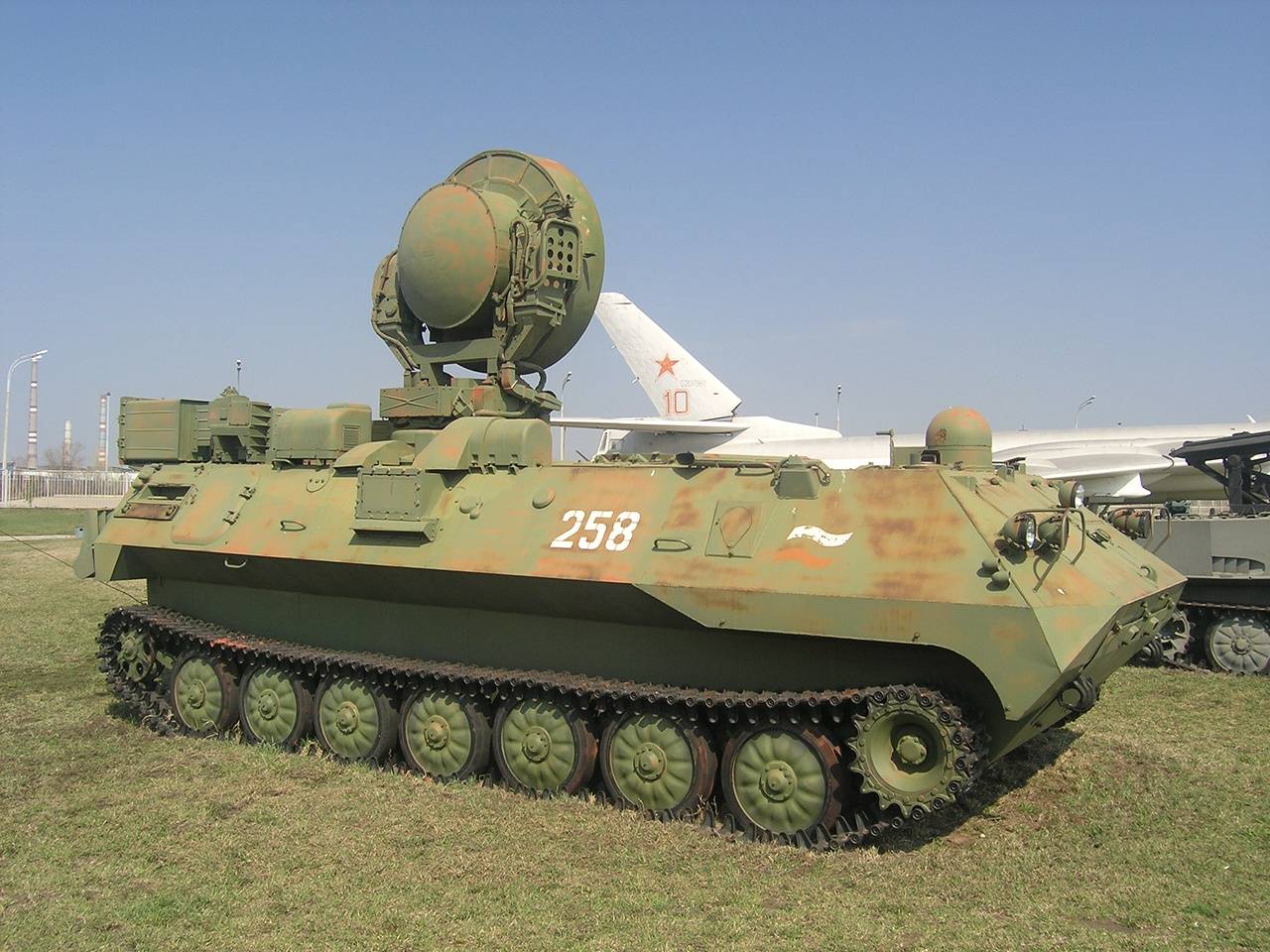

АРК-1 «Рысь» в Техническом музее ОАО «АвтоВАЗ».

Так Советская армия получила в своё распоряжение смонтированный на бронированном тягаче МТ-ЛБ полностью автономный радиолокационный комплекс, оборудованный средствами топопривязки, ориентирования и навигации. Работа комплекса заключалась в обработке радиосигналов, отражённых от снарядов и ракет. По полученным данным, описывающим фрагмент траектории, и по заложенным в память характеристикам артиллерийских орудий, как вероятного противника, так и собственной артиллерии, бортовой вычислительный комплекс, с учётом топографической привязки, производил идентификацию снаряда и полный расчёт всей траектории снаряда, неуправляемого реактивного снаряда или оперативно-тактической ракеты и определял огневую позицию орудия или пусковой установки с точностью в десятки метров. Этого было достаточно для нанесения удара.

Расчёт комплекса состоял из четырёх человек – начальника станции, оператора станции, оператора-связиста и механика-водителя. И вот примечательная деталь. В целях защиты от мощного радиоволнового излучения экипаж во время работы закрывал шторками перископы и все люки, а другим при включённом излучателе предписывалось не подходить к РЛС ближе 600 метров.

По некоторым данным, «Рысь» сегодня может находиться в вооружённых силах России, Азербайджана и Молдавии.

«Зоопарк» и его модификации

Опыт войн и локальных военных конфликтов показал, что в бою побеждает тот, кто быстрее реагирует на огневой налёт противника, поэтому в конце 1980-х в СССР приступили к разработке многофункциональных разведывательных комплексов: в Туле – 1Л219 «Зоопарк-1», а в Запорожье – 1Л220 «Зоопарк-2». Распад страны привёл к тому, что предприятия-разработчики стали конкурентами.

РИА Новости

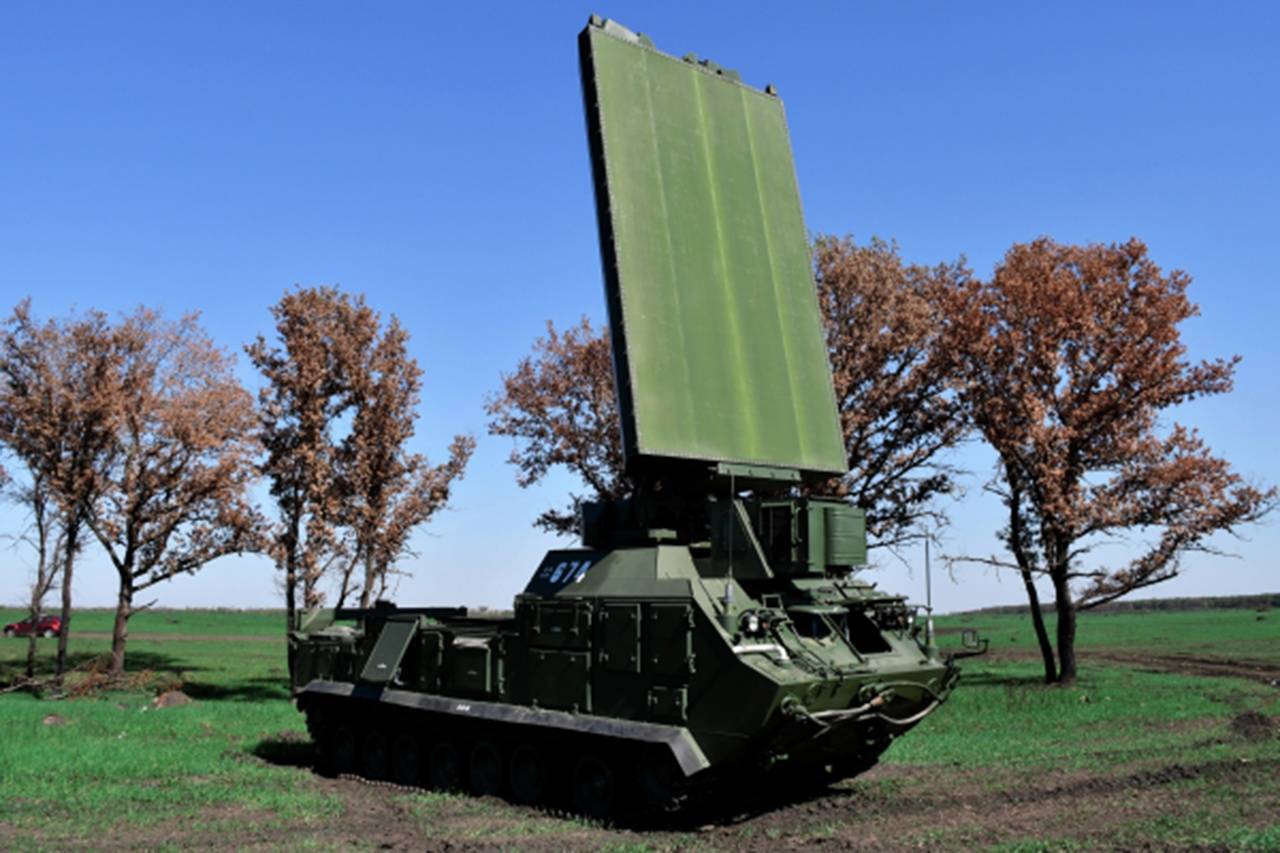

Разведывательная РЛС станция обнаружения огневых точек «Зоопарк-1».

На станции «Зоопарк-1» была размещена многофункциональная трёхкоординатная РЛС с фазированной антенной решёткой. С её помощью появилась возможность выявлять огневые позиции гаубиц на дальностях до 12 км, миномётов – до 17 км, РСЗО на дистанции 20-22 км, а пусковые позиции тактических ракетных комплексов на дальности 45 км. Автоматика комплекса способна одновременно сопровождать 12 воздушных целей. В минуту «Зоопарк-1» «обрабатывает» до 70 снарядов, вычисляет точки их старта и передаёт данные огневым средствам. А в случае необходимости «Зоопарк» может взять на себя управление полётами беспилотных летательных аппаратов. Предусмотрено также превращение РЛК в диспетчерский пункт аэродрома.

На выставке МАКС-2013 Концерн «Алмаз-Антей» продемонстрировал уже глубоко модернизированный вариант комплекса – 1Л260 «Зоопарк-1М» с повышенными характеристиками дальности и точности обнаружения. Есть сведения, что один российский радар «Зоопарк-1М» был захвачен украинской стороной в ходе контрнаступления под Харьковом.

В ходе СВО также была проверена боеспособность переносного комплекса сухопутной и артиллерийской разведки 1Л271 «Аистёнок», который позволяет засекать позиции миномётов на расстоянии 5 км. Корректировка огня осуществляется путём сопровождения снаряда на траектории. Достоинством комплекса является то, что он пригоден для переноски расчётом. Вес «Аистёнка» – 135 кг.

roe.ru

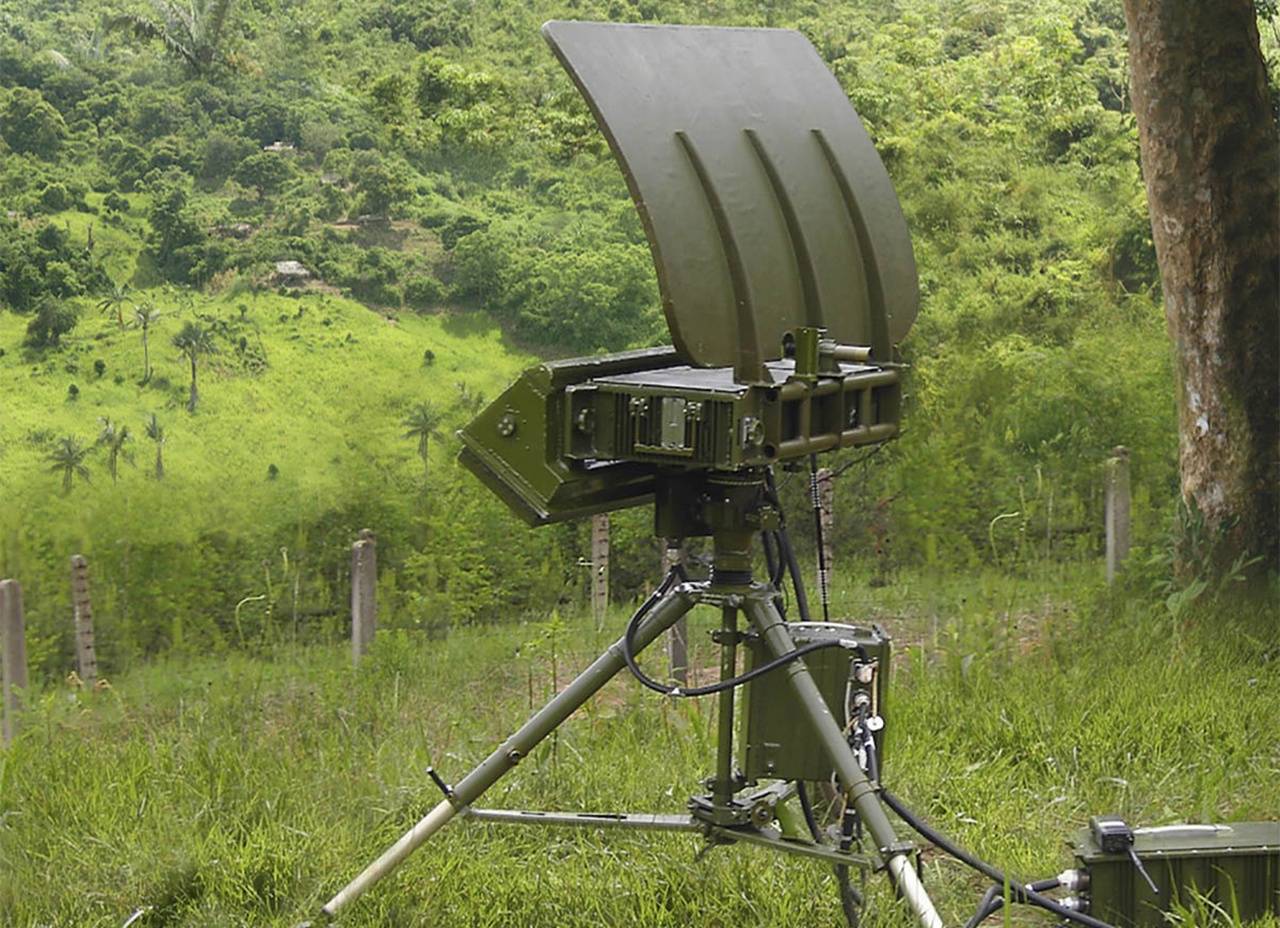

Комплекс сухопутной и артиллерийской разведки 1Л271 «Аистёнок».

По данным, которые появляются в СМИ, украинский «Зоопарк-3» по дальности разведки и контроля превосходит российский «Зопарк-1», однако обладает меньшей «пропускной способностью» определения целей. Но в целом можно отметить, что украинские коллеги зря время не тратили. Однако полноценного серийного производства РЛК из-за упадка украинского ОПК налажено не было.
