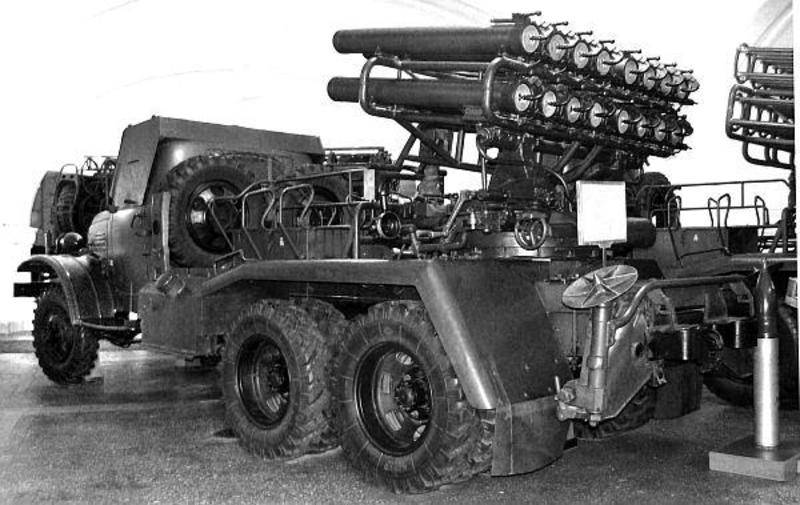

140 мм РСЗО БМ-14-17 – WM-18 – РСЗО ВМФ – Артиллерия ВМФ

Родственники «катюши»

При всех своих достоинствах осколочно-фугасные реактивные снаряды РС-82 и РС-132 имели один недостаток — большое рассеивание и малую эффективность при воздействии на вражескую живую силу, находящуюся в полевых укрытиях и траншеях. Чтобы исправить этот недостаток, были изготовлены специальные реактивные снаряды калибра 300 мм.В народе они получили прозвище «андрюша». Запускались они с пускового станка («рамы»), изготовленного из дерева. Пуск производился с помощью сапёрной подрывной машинки.Впервые «андрюши» были применены в Сталинграде. Новое оружие было просто в изготовлении, но их установка на позиции и наводка на цель требовали много времени. К тому же небольшая дальность реактивных снарядов М-30 делала их опасными для своих же расчётов.

Поэтому в 1943 году в войска стал поступать усовершенствованный реактивный снаряд, который при той же мощности имел большую дальность стрельбы. Снаряд М-31 мог поразить живую силу на площади 2 тысячи квадратных метров или образовать воронку глубиной 2-2,5 м и диаметром 7-8 м. А вот время для подготовки залпа новыми снарядами было значительным — полтора-два часа.Такие снаряды применялись в 1944-1945 годах при штурме вражеских укреплений и во время уличных боёв. Достаточно было одного попадания реактивного снаряда М-31, чтобы разрушить вражеский ДЗОТ или огневую точку, оборудованную в жилом здании.

Немного теории

Для того, чтобы материал данной статьи был предельно понятен и ясен предварительно, будут даны несколько определений, непосредственно касающихся темы данной статьи.

Оперативный уровень войны связывает применение тактических сил со стратегическими возможностями, для достижения конечного состояния войны.

Оперативный подход является подходом широкого осмысления общих действий, которые производят условия, определяющие желаемое конечное состояние.

Оперативное искусство – это применение творческого воображения командирами и штабами для разработки и применения стратегий, кампаний и крупных операций, а также организации и использования военной силы, на основе своего мастерства, знаний и опыта.

Действия на операционном уровне, как правило, связаны с более широкими измерениями времени и пространства, чем производят тактические действия. Командиры должны понимать сложность оперативной обстановки. Выйти за рамки непосредственной ситуации и учитывать последствия их подхода к действиям на тактическом уровне.

На основании этой терминологии, будут рассмотрены все советские мифы операционного применения установок MLR БМ-13 в июле 1941 года.

Виды модификаций.

Помимо основной модели «Града» имеется большое количество модификаций. Так, в 2001 году появилась система с автоматической наводкой М 21 – 1 на машине «Урал» 4320, снабженная космической навигацией и устройством предварительной готовности и пуска.

«Град П» 9К 132 – одноствольное оружие для реактивных снарядов 122 мм калибра.
«Прима» 9К 59 — установка повышенной мощности, имеющая 50 направляющих.
«Град В» — РСЗО имеющая 12 направляющих, применяется авиадесантом.
«Град ВД» — гусеничный вариант вышеприведенной системы, устанавливается на БТР – Д.
«Дамба» — установка служит для защиты баз ВМФ.
«Град М» А 215 — устанавливается на боевых кораблях флота.
«Град 1» — РСЗО с 36-ю направляющими.
«Град 1» 9К 55 – 1 – размещается на гусеничном шасси гаубицы «Гвоздика» 2С1.
«Иллюминация» 9К 510 – применяется для освещения местности в темное время суток или при плохой погоде. Одиночный выстрел может осветить с пятисотметровой высоты площадь около километра на период полутора минут.

Читайте Электропоезд ЭП1М

Где можно увидеть

Россия
- Музей отечественной военной истории в деревне Падиково Истринского района Московской области;
- Музей военной техники УГМК в Верхней Пышме Свердловской области.
- На четырех артиллерийских катерах проекта 1204 Каспийской флотилии установлены ПУ НУРС БМ-14-17.
Казахстан
БМ-14 и БМ-14-17 можно увидеть в музее Вооруженных Сил Республики Казахстан (г. Астана).

Так же существует как минимум одна фотография модификации на базе «БРДМ-2», с установленными направляющими на месте башни. Однако точное место и время съемки неизвестны, вполне возможно данная переделка осуществлена одной из стран эксплутантов.

Немного теории

На вооружении

Алжир Алжир — 48 установок, по состоянию на 2010 год
Афганистан Афганистан — некоторое количество, по состоянию на 2010 год
Вьетнам Вьетнам — некоторое количество, по состоянию на 2010 год, 100 установок поставлено из СССР в период с 1965 по 1966 годы
Египет Египет — 32 установки, по состоянию на 2010 год
Индонезия Индонезия: Морская пехота Индонезии — 12 установок, по состоянию на 2010 год

Йемен Йемен — 14 установок, по состоянию на 2010 год
Камбоджа Камбоджа — 20 установок, по состоянию на 2010 год
КНР КНР — 500 установок поставлены из СССР в период с 1955 по 1959 годы, сняты с вооружения
КНДР КНДР — 100 установок поставлены из СССР в период с 1965 по 1966 годы
Республика Конго Республика Конго — некоторое количество, по состоянию на 2010 год
Куба Куба — некоторое количество, по состоянию на 2010 год, 30 установок поставлены из СССР в период с 1966 по 1967 годы
Сирия Сирия — 200 установок поставлены из СССР в период с 1967 по 1969 годы, сняты с вооружения

бывший оператор

СССР СССР
ГДР ГДР — некоторое количество, снята с вооружения
Польша Польша — 50 установок поставлены из СССР в период с 1961 по 1962 годы, сняты с вооружения
Чехословакия Чехословакия — некоторое количество, снята с вооружения

Операторы

Карта операторов БМ-14 синим цветом с бывшими операторами красным

Текущие операторы

Алжир – 48 БМ-14/16 по состоянию на 2016 год
Камбоджа – 20 БМ-14-16 по состоянию на 2016 год
Куба
Республика Конго
Египет – 32 по состоянию на 2016 год
Сирия – 200 БМ-14 закуплены в 1967 г. Все еще в эксплуатации по состоянию на 2016 год
Вьетнам – выставлен на поле война во Вьетнаме с 1967
Афганистан
Албания
Ангола – Номер уничтожен во время Ангольская гражданская война.
Буркина-Фасо
Индонезия – Индонезийский корпус морской пехоты (Корпус Маринир) имеет 36 пусковых установок БМ-14/17. Заменяется РМ-70 Град в 2003 г.
Лаос
Мадагаскар
Монголия
Россия – 50 БМ-13, БМ-14.
Судан – 200 БМ-14
Йемен -30

Использовать

В течение Сирийская гражданская война, а ракетный двигатель от 140-мм ракеты серии М-14 идентифицирован 26 августа 2013 г. Миссия ООН по установлению фактов в Муадамият аш-Шам район к юго-западу от Дамаск, предположительно происходящие из 21 августа 2013 г.

Узел сопла ракеты имел 10 сопел, расположенных равномерно по кругу с пластиной электрического контакта посередине. Нижнее кольцо ракетного двигателя имело большое число Гравировка “Г ИШ 4 25 – 6 7 – 179 К”,(стр. 21–22) Значит, он был произведен в 1967 году на заводе 179 (Завод Сибсельмаш в Новосибирск ). Однако в месте падения боеголовки не было обнаружено, и ни один из 13 проб окружающей среды, взятых в районе Западной Гуты, не дал положительных результатов на зарин, хотя в трех пробах были обнаружены «продукты разложения и / или побочные продукты», возможно, происходящие из зарина.(стр. 43–45) 18 сентября глава Администрации Президента РФ Сергей Иванов прокомментировал выводы миссии ООН. Он сказал, что «эти ракеты поставлялись в десятки стран», но что «Советский Союз никогда никому не поставлял боеголовки с зарином». Другой тип ракет применялся в .

Варианты

140-мм буксируемая пусковая установка на 16 снарядов (РПУ-14).

БМ-14 (8У32) – 16-зарядная модель (два ряда по 8), пусковая установка установлена на ЗиС-151 грузовая машина. Вступил в строй в 1952 году. Также известен как БМ-14-16.
- БМ-14М (2Б2) – модифицированная модель, установленная на ЗИЛ-157.
- БМ-14ММ (2Б2Р) – финальное обновление, установленное на ЗИЛ-131.
БМ-14-17 (8У35) – 17-зарядная (8 + 9 пусковых труб) пусковая установка, установленная на ГАЗ-63 A. Разработана в 1959 году. Эта пусковая установка также использовалась на военно-морских судах, например. Проект 1204
БМ-14-17М (8У35М) – модифицированная модель, установленная на ГАЗ-66.
патрульные катера.
РПУ-14 (8У38) – буксируемая 16-зарядная версия на базе лафета 85-мм пушки Д-44 и использовались советскими Воздушно-десантные войска, где он был заменен на 122-мм БМ-21В “Град-В”.

Операторы [ править ]

Карта операторов БМ-14 синим цветом с бывшими операторами красным

Текущие операторы

Алжир — 48 БМ-14/16 по состоянию на 2021 год
Камбоджа — 20 БМ-14-16 по состоянию на 2021 год
Куба
Республика Конго
Египет — 32 по состоянию на 2021 год
Сирия — 200 БМ-14 закуплены в 1967 году. Все еще в строю по состоянию на 2021 год
Вьетнам — действовал во время Вьетнамской войны с 1967 года
Афганистан
Албания
Ангола — номер, разрушенный во время гражданской войны в Анголе .
Буркина-Фасо
Индонезия — Корпус морской пехоты Индонезии (Korps Marinir) имеет 36 пусковых установок БМ-14/17. Заменен на РМ-70 Град в 2003 г.
Лаос
Мадагаскар
Монголия
Россия — 50 БМ-13, БМ-14.
Судан — 200 БМ-14
Йемен -30

История создания

Если кто думает, что описывая установку «Град», мы рассказываем о новом, только что разработанном виде военного оружия, то он глубоко ошибается. Его прототип, Хвачха, появился в ХV веке в Корее, при короле Седжоне Великом. На двухколесной тележке располагался щит с углублением под небольшие ракеты с металлическими стрелами на конце. Последние обматывались ветошью и поджигались. Устройство срабатывало при воспламенении пороховых зарядов и имело дальность примерно в полкилометра. Более эффективное средство такого же типа изобрели англичане в начале девятнадцатого века, в том числе, и в войне с Наполеоном. Все эти установки не пользовались популярностью из-за своей громоздкости и неприцельной стрельбы.

В Советском Союзе в довоенное время была разработана многозалповая установка М 13. Она принимала активное участие в сражениях Великой Отечественной, заслужила любовь не только фронтовиков, но и всего советского народа. «Катюша» — так любовно называли ее, посвящали песни, стихи. Но время, по мере развития военно-технического прогресса, требовало от отечественных разработчиков оборонного комплекса появления новых моделей реактивных систем залпового огня, не уступающих зарубежным аналогам. В 1960 году коллектив тульского НИИ – 147 вплотную приступил к созданию современного образца такого оружия. К этому подстегивало Постановление Совета Министров СССР от 30 мая 1960 года о скорейшем появлении на свет новейшего вооружения. Возглавлял работы Ганичев А. Н., большой вклад в появление нового РСЗО внес талантливый конструктор Денежкин Г. А. После трех лет напряженного труда и многократных испытаниях на полигонах 28 марта 1963 года установка М 21 «Град» была принята правительственной комиссией и поставлена на вооружение в Советскую Армию, а с 1964 года – запущена в серийное производство.

Читайте Электровоз 2ЭС7

Первую проверку боем РСЗО «Град» получил во время советско – китайского военного конфликта в 1969 году на острове Даманский. Испытание прошло успешно. С тех пор ни один вооруженный инцидент, ни одна война не обходилась без применения М 21. Кабул, Карабах, Грозный, Цхинвали и многие другие населенные пункты, к сожалению, испытали на себе все последствия его разрушающих залпов.

На вооружении

Нынешние и бывшие экплуатанты С-60.

Современные операторы

Алжир Алжир — 75 С-60, по состоянию на 2017 год
Ангола Ангола — некоторое количество С-60, по состоянию на 2017 год
Бангладеш Бангладеш — 34 Тип-59 (С-60), по состоянию на 2017 год
Болгария Болгария — некоторое количество С-60, по состоянию на 2017 год
Гвинея Гвинея — 12 Тип-59 (С-60), по состоянию на 2017 год
Гвинея-Бисау Гвинея-Бисау — 10 С-60, по состоянию на 2017 год
Египет Египет — 800 С-60 (200 армии и 600 войсках ПВО), по состоянию на 2017 год
Замбия Замбия — 30 С-60, по состоянию на 2017 год
Индонезия Индонезия — 200 С-60, по состоянию на 2017 год
Ирак Ирак — некоторое количество С-60, по состоянию на 2017 год
Иран Иран — 200 С-60, по состоянию на 2017 год
Камбоджа Камбоджа — некоторое количество С-60, по состоянию на 2017 год
Киргизия Киргизия — 24 С-60, по состоянию на 2017 год
КНР КНР — некоторое количество Тип 59 (С-60), по состоянию на 2017 год
Республика Конго Республика Конго — некоторое количество С-60, по состоянию на 2017 год
КНДР КНДР — некоторое количество С-60, по состоянию на 2017 год
Куба Куба — некоторое количество С-60, по состоянию на 2017 год
Лаос Лаос — некоторое количество С-60, по состоянию на 2017 год
Мавритания Мавритания — 12 С-60, по состоянию на 2017 год
Мозамбик Мозамбик — 60 С-60 (30 единиц на хранении), по состоянию на 2017 год
Молдавия Молдавия — 11 С-60, по состоянию на 2017 год
Монголия Монголия — некоторое количество С-60, по состоянию на 2017 год
Пакистан Пакистан — 144 Тип-59 (С-60), по состоянию на 2017 год
Сирия Сирия — некоторое количество С-60, в том числе установленные на Куб (зенитный ракетный комплекс), по состоянию на 2017 год
Судан Судан — некоторое количество С-60, по состоянию на 2017 год
Таиланд Таиланд — 6 Тип-59 (С-60), и более 18 в неисправном состоянии, по состоянию на 2017 год
Туркмения Туркмения — 22 С-60, по состоянию на 2017 год
Украина Украина — некоторое количество С-60, по состоянию на 2017 год
Эфиопия Эфиопия — некоторое количество С-60, по состоянию на 2017 год

Бывшие операторы

СССР СССР
Албания Албания — некоторое количество, по состоянию на 2007 год
Афганистан Афганистан — некоторое количество, по состоянию на 2007 год
Босния и Герцеговина Босния и Герцеговина — некоторое количество, по состоянию на 2007 год
Вьетнам Вьетнам — некоторое количество, по состоянию на 2007 год
Йемен Йемен — 120 С-60, по состоянию на 2007 год
Ливия Ливия — некоторое количество, по состоянию на 2007 год
Мали Мали — 6 С-60, по состоянию на 2007 год
ПМР ПМР — некоторое количество
Польша Польша — 224 С-60, по состоянию на 2007 год
Россия Россия — некоторое количество, по состоянию на 2016 год

НОСИТЕЛИ РАКЕТ

Советский Союз стал основоположником такого класса кораблей, как ракетные катера. Катера проекта 183 под египетским флагом и проекта 205 под индийским нанесли заметные потери флотам Израиля и Пакистана, применив противокорабельные ракеты (ПКР) П-15. Это вызвало всемирный всплеск интереса к ракетным катерам и ПКР. Больше всего таких катеров было построено именно для ВМФ СССР, а также для ВМС НОАК. Постепенно выяснилось, что слабость ПВО очень существенно ограничивает потенциал ракетных катеров в реальном бою, но ко времени этого осознания их было уже построено несколько сотен.

В отечественном флоте катера проектов 183 и 205 давно ушли в прошлое, их сменили более мощные катера проекта 1241. Первый их вариант, проект 1241Т, нес те же четыре ПКР П-15, дозвуковые и большие по размерам, то есть весьма уязвимые для ПВО. Артиллерийское вооружение катеров проекта 1241 было заметно усилено (76-мм артустановка АК-176, две 30-мм АК-630), появились ПЗРК “Игла”, что, однако, лишь незначительно усилило ПВО (впрочем, на 183-х и 205-х она была, по сути, нулевой). В настоящее время в строю ВМФ РФ остается пять катеров проекта 1241Т: Р-129 “Кузнецк” и Р-257 на Балтийском, Р-71 “Шуя” на Черноморском, Р-79 на Тихоокеанском флотах, а “Ступинец” – на Каспии. Кроме того, в составе Каспийской флотилии имеется аналогичный катер без ПКР, он числится малым артиллерийским кораблем под названием МАК-160. В Севастополе под контролем России находится ракетный катер проекта 1241Т ВМС Украины U-155 “Приднепровье”.

Несоответствие ПКР П-15 современным требованиям было очевидно, поэтому в дальнейшем вместо них катера проектов 12411 и 1241М получили по четыре ПКР “Москит”. Эти ПКР имели высокую сверхзвуковую скорость и значительную массу, что, во-первых, делало их почти неуязвимыми от средств ПВО, во-вторых, один “Москит” мог потопить даже фрегат одной кинетической энергией удара, без взрыва боевой части. Четыре “Москита”, то есть боекомплект одного катера, практически гарантированно отправляли на дно крейсер. Это придавало катерам огромный ударный потенциал, вот только ПВО оставалась весьма слабой.

В настоящее время в составе ВМФ РФ имеется 18 ракетных катеров проекта 12411 и 1241М (по четыре на Балтийском и Черноморском флотах, 10 – на Тихоокеанском флоте). На Балтфлоте это Р-2 “Чувашия”, Р-187 “Заречный”, Р-291 “Димитровград”, Р-293 “Моршанск”. На Черноморском – Р-60 “Буря”, Р-109 “Бриз”, Р-239 “Гроза”, Р-334 “Ивановец”. А на Тихом океане – Р-11, Р-14, Р-18, Р-19, Р-20, Р-24, Р-29, Р-261, Р-297, Р-298.

Таким образом, всего в составе ВМФ РФ имеется 23 “полноценных” ракетных катера (не считая украинского) и один “бывший”, ставший чисто артиллерийским. Все ракетные катера Балтийского флота базируются в Балтийске, Черноморского – в Севастополе, Тихоокеанского – во Владивостоке, а Каспийской флотилии – в Каспийске. Постепенно они списываются.

История создания оружия

Работники газодинамической лаборатории В. А. Артемьев и Н. И. Тихомиров ещё в 1921 году начали проектировать для самолётов реактивные снаряды. Б. С. Петропавловский в 1929-1933 годах с другими работниками ГДЛ проводил публичные испытания реактивных ракет различного назначения и калибров. Специалисты в экспериментах использовали многозарядные и однозарядные авиационные и наземные пусковые станки.

В 1937-1938 годах на вооружение РККВФ были приняты реактивные снаряды. Необходимо отметить, что их разрабатывало РНИИ под управлением Г. Э. Лангемака. 82-мм ракетами РС-82 оснащали истребители И-153, И-15 и И-16: в летний период 1939 года их успешно использовали на реке Халхин-Гол в боях с японской армией.

В 1939-1941 годах сотрудниками РНИИ А. С. Поповым, В. Н. Галковским, А. П. Павленко и другими был спроектирован многозарядный пусковой аппарат, смонтированный на грузовом авто.

В 1941 году установки испытали на полигоне, и весьма успешно. Их обозначили БМ-13 – военная машина с 132-мм ракетами. Снаряды БМ-13 и пусковой аппарат, созданный на основе грузовой машины ЗИС-6 БМ-1, взяли на вооружение в 1941 году, 21 июня. Именно данный тип машин и получил знаменитое имя «Катюша».

Пушка С-23 калибр 180-мм. Боеприпасы. Вес. Размеры. Дальность стрельбы

Несмотря на то что 180-мм пушка С-23 была впервые заменена в 1955 году, история ее создания до сих пор остается туманной. Наиболее вероятно, С-23 — это морское орудие или орудие береговой обороны, переоборудованное в сухопутную крупнокалиберную артиллерийскую систему большой дальности. В течение многих лет на Западе о пушке С-23 было известно так мало, что она проходила под обозначением «203-мм пушка образца 1955 года».

И только когда во время одного из вооруженных конфликтов на Ближнем Востоке были захвачены образцы С-23, выяснилось, что в действительности ее калибр равен 180 мм.

С-23 — это громоздкое и тяжелое орудие; его вес в боевом положении равен почти 21,5 тонны. Форма ствола длиной 48 калибров и расположение противооткатного механизма указывают на военно-морское происхождение орудия; массивный затвор оснащен винтовым механизмом, но дульный тормоз-«солонка», несомненно, сухопутный. Щит отсутствует; ствол установлен на массивный лафет с раздвижными станинами. При буксировке передок передвигается на отдельной колесной паре; для буксировки, как правило, используется тяжелый гусеничный тягач. При стрельбе колеса вывешиваются с помощью домкрата, поднимающего поддон. В походном положении ствол С-23 смещается назад на станины; передний скат с двойными шинами из сплошной резины.

Стандартным типом боеприпасов С-23 является осколочно-фугасный снаряд весом 88 кг, из которых 10 кг приходится на взрывчатое вещество. Максимальная дальность стрельбы таким снарядом составляет 30 400 метров, но при использовании активно-реактивного снаряда с меньшим зарядом взрывчатого вещества дальность выстрела доходит до 43 800 метров. В числе других типов применяемых боеприпасов — бетон обойный снаряд, предназначенный для разрушения укреплений и других долговременных сооружений. С-23 использует картузы с метательными зарядами различной мощности.

Судя по всему, 180-мм пушка С-23 никогда не выпускалась в больших количествах, и в настоящее время она практически полностью снята с вооружения в армиях стран СНГ. В свое время орудие экспортировалось в такие страны, как Индия и Сирия, но точных данных о том, имеется ли оно в Ираке, нет.

Конструкция

Вооружение

Блок стволов БМ-14 имеет 16 направляющих, представляющих собой открытые с обоих концов гладкостенные трубы, калибром 140,3 мм и длиной 1370 мм для БМ-14/14М/14ММ или 1100 мм для БМ-14-17, на которых смонтированы контактные рычаги и передний и задний стопоры. Двухъярусный пакет направляющих размещается в сварной ферменной конструкции, состоящей из передней и задней обойм и поперечных труб. Ферма установлена на поворотной раме, вместе с механизмами наведения и пружинным уравновешивающим механизмом толкающего типа образующей поворотную часть установки. Углы наведения установки в вертикальной плоскости составляют от 0° до +50°, в горизонтальной — ±70° для БМ-14/14М/14ММ и ±100° для БМ-14-17; приводы наведения, червячный поворотный и винтовой подъёмный — ручные. Поворотная рама вращается на тумбе, опираясь на неё тремя вертикальными роликами и центрируясь шестью горизонтальными. Наведение установки осуществляется при помощи механического панорамного прицела с барабаном, снабжённого боковым уровнем, при помощи выносной катушки ведение огня может производиться с расстояния до 60 метров от установки.

Боеприпасы установки БМ-14
Название снаряда	Индекс ГРАУ	Тип снаряда	Длина снаряда, мм	Масса снаряда, кг	Масса ВВ, кг	Дальность стрельбы максимальная/минимальная, м	Год принятия на вооружение
М-14-ОФ	ОФ-949	осколочно-фугасный	1086	39,60	4,20	9800 / 1000	1952
М-14Д	Д-949	дымовой	1051	40,28	0,33 + 3,6 (белый фосфор)	10060 / 1000	1955
М-14	н/д	химический	1050	39,60	2,14 (Р-35)	9800 / 1000	1955
