Эксплуатация
В Советской Армии гаубица Д-30 стала основным оружием полковой и дивизионной артиллерии. По две гаубичные батареи входили в состав артиллерийского дивизиона танковых и мотострелковых полков. В дивизиях 122мм гаубицами вооружался артиллерийский полк.
В воздушно-десантных полках Д-30 встречались в виде исключения. Армия Российской Федерации поначалу сохраняла такую же структуру вплоть до перехода на бригадную организацию. А в 2013 году объявили о снятии с вооружения гаубиц Д-30, которые планировалось заменить артсистемами калибра 152мм на уровне дивизий и 120мм универсальными орудиями в полках.
Впервые, впрочем, в бой орудие вступило в составе армий арабских стран во время войн с Израилем. Из-за слабой выучки и низкого боевого духа солдат гаубица себя особенно ничем не проявила, а израильтяне захватили множество Д-30 в качестве трофеев. А советские войска смогли опробовать гаубицу в бою в Афганистане. И там она, обладая большими углами возвышения и возможностью вести круговой обстрел, оказалось незаменимым при организации обороны. После развала СССР Д-30 пришлось повоевать во всех конфликтах, разворачивавшихся на постсоветском пространстве – от чеченских войн до конфликта с Грузией и событий на Украине.
Иракские и афганские гаубицы были в основном брошены армиями во время американского вторжения, а потом либо использовались для вооружения вновь созданных правительственных войск, либо отошли террористическим группировкам. Схожая ситуация наблюдается и в Ливии.
Д-30 числятся на вооружении некоторых африканских стран, но поскольку их количество иногда не доходит и до десятка, то говорить об их боевой ценности не приходится.
Гаубица Д-30 появилась более, чем полвека назад. Но до сих пор она не является потерявшим ценность устаревшим орудием, которое могут позволить себе лишь беднейшие страны. Наоборот – по своим качествам она и сейчас отвечает всем требованиям и в умелых руках может быть грозной силой.
А если дополнить панораму и оптический прицел баллистическим вычислителем – её возможности могут выйти на качественно новый уровень. Конструкция гаубицы оказалась удачной и в плане удобства эксплуатации – обращение с ней легко может освоить любой расчёт. Если Д-30 и не была самой лучшей советской гаубицей – то одной из лучших точно.
Как работает?

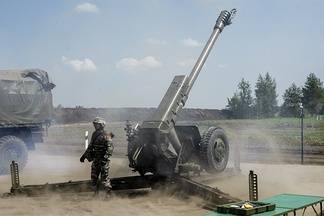

Как утверждают специалисты, чтобы привести гаубицу в боевое положение расчету понадобится не более трех минут. Одну станину оставляют в неподвижном положении, остальные раздвигают на 120 градусов. Благодаря такой конструкции лафета из орудия стало возможным осуществлять круговую стрельбу без его смещения.
Д-30 оборудована клиновым полуавтоматическим затвором. В течение одной минуты из данной артиллерийской единицы можно произвести до восьми выстрелов. Благодаря особой ствольной компоновке (дульный тормоз и накатник расположены в верхней части) линия огня снижена и составляет 900 м. Как утверждают специалисты, за счет сниженных габаритов Д-30 менее заметна. Благодаря небольшой линии огня, гаубица идеальна для противотанковой обороны.
О модификациях
Гаубица Д-30 послужила базой для создания следующих артиллерийских вариантов:
Д-30А. Первая модификация 1978 года выпуска. Гаубица имеет новый двухкамерный дульный тормоз, щиток оснащен стоп-сигналами и габаритными огнями.
- ДА18М-1. В конструкции гаубицы имеется специальный досылатель.
- Д-30J. Является югославской модификацией.
- Саддам. Под таким названием значится Д-30, выпускаемая иракской оружейной промышленностью.
- Туре-96. Модификацию Д-30 производят в Китае.
- Халифа. Суданская модель артиллерийского орудия. Самоходная артиллерийская установка размещена на шасси от КАМАЗа-43118. Оснащена пушкой от Д-30.
- Semser. Наработка израильских оружейников. Выпускается для казахстанской армии. Ходовая часть представлена шасси КАМАЗ-63502. Артиллерийский огонь ведется из ствола гаубицы Д-30.
Кроме того, на базе гаубицы российскими оружейными конструкторами была спроектирована самоходная артиллерийская установка «Гвоздика». На данный момент различные модификации Д-30 используются армиями свыше 50 государств.
Как транспортируется артиллерийское орудие?
Для Д-30 предусмотрен стандартное тяговое средство – “Урал-4320”. По асфальтированному и бетонированному покрытию данное орудие транспортируют с максимально допустимой скоростью 80 км/ч. Буксировка на покрытой снегом поверхности происходит с использованием специальной лыжной установки. Однако, как утверждают специалисты, в данном случае производить артиллерийский огонь из орудия становится невозможно. Благодаря небольшим габаритно-весовым характеристикам, Д-30 транспортируется также с применением вертолетов. Не исключается возможность десантирования гаубицы при помощи парашюта.
История создания
В 50-е годы, впрочем, советская артиллерия процветала. Разрабатывались и совершенствовались «зенитки», пушки среднего калибра, противотанковые орудия. А вот дивизионная артиллерия, предназначенная для поддержки дивизий, продолжала использовать разработанную ещё до Великой Отечественной Войны гаубицу М-30 калибра 122мм. Она, хотя и считалась неким «пределом совершенства», имела серьёзные недостатки, выявленные в боях.
Маховики наведения М-30 располагались с разных сторон ствола, делая невозможным наведение на цель силами одного номера расчёта. Если возникала необходимость стрелять прямой наводкой – это мешала сделать неудовлетворительная конструкция прицела и отсутствие в составе прицельной сетки шкал для определения дальности и боковых поправок. А большая масса гаубицы не давала быстро развернуть её, если противник атаковал с неожиданного направления.
Им занялось ОКБ завода №9, находящегося в Свердловске. Коллектив конструкторов возглавил Фёдор Петров. На протяжении 1955 года велась проектировка орудия. К декабрю построили первый прототип.
Доводка орудия затянулась на несколько лет – заказчик требовал устранить любые возможные недостатки до начала массового производства, новые боеприпасы для гаубицы тоже приходилось «обкатывать» с нуля. В 1960-м гаубицу приняли на вооружение под заводским обозначением Д-30 и уточняющим индексом ГРАУ «2А18».
Как транспортируется артиллерийское орудие?
Для Д-30 предусмотрен стандартное тяговое средство – “Урал-4320”. По асфальтированному и бетонированному покрытию данное орудие транспортируют с максимально допустимой скоростью 80 км/ч. Буксировка на покрытой снегом поверхности происходит с использованием специальной лыжной установки. Однако, как утверждают специалисты, в данном случае производить артиллерийский огонь из орудия становится невозможно. Благодаря небольшим габаритно-весовым характеристикам, Д-30 транспортируется также с применением вертолетов. Не исключается возможность десантирования гаубицы при помощи парашюта.
Модификации орудия Д-30
Д-30. Базовая модификация, принятая на вооружение в 1963 году
Д-30А. Вариант гаубицы после модернизации в 1978 году. Орудие оснастили новым двухкамерным дульным тормозом, установили на щитке стоп-сигналы и габаритные огни
ДА18М-1. Модификация с досылателем
Д-30J. Модификация, разработанная в Югославии
Саддам. Версия орудия, созданная в Ираке
Type-96. Китайская модификация гаубицы
Халифа. Суданская модификация
Semser. Модификация, разработанная в Израиле для армии Казахстана. Она представляет собой САУ на базе КАМАЗ-63502 с орудием Д-30
Халифа-1. Модификация, разработанная в Судане: САУ на шасси КАМАЗ-43118 с орудием Д-30
Место в организационно-штатной структуре
1-й этап конкурса «Мастер-оружейник»
ВС СССР
В мотострелковых и танковых дивизиях ВС СССР гаубица Д-30А являлась штатным орудием как полковой так и дивизионной артиллерии. В зависимости от типа полка (мотострелковый или танковый) в его артиллерийском дивизионе могло быть от 2 до 3 гаубичных батарей по 6 орудий в каждом. В артиллерийском полку мотострелковой дивизии, в зависимости от принадлежности к военному округу или группе войск, могло быть до 2 гаубичных артиллерийских дивизионов по 18 орудий в каждом.
В десантно-штурмовых бригадах в составе сухопутных войск, штатный артиллерийский дивизион состоял из 3 гаубичных батарей по 4 единицы Д-30А в каждом.
В артиллерийских полках в составе воздушно-десантных дивизий с 70-х годов, 1 из 3 штатных дивизионов имел на своём вооружении 12 единиц Д-30А в 2 гаубичных батареях.
ВС РФ
В феврале 2013 года Министр обороны РФ С. К. Шойгу распорядился снять с вооружения и передать на базы хранения до конца 2013 года гаубицы Д-30А, находящиеся в Сухопутных войсках. Взамен войска получат буксируемые гаубицы «Мста-Б» или самоходные артустановки «Акация» калибра 152 мм. Согласно распоряжению Д-30А должны были остаться только на вооружении Воздушно-десантных войск и 56-й десантно-штурмовой бригады Южного военного округа. Но тем не менее, гаубица продолжала использоваться на 7-й военной базе в Абхазии и в новосозданную в 2016 году 30-ю мотострелковую бригаду был включён дивизион гаубиц. Также используется 22-м армейским корпусом Береговых войск ВМФ в Крыму.
Боевое применение и ТТХ М-30
Тактико-технические характеристики:
| Калибр | 121,92 мм |
| Всего выпущено | 19 266 |
| Расчет | 8 человек |
| Скорострельность | 5 — 6 выстр/мин |
| Допустимая скорость по шоссе | 50 км\ч |
| Высота линии огня | 1200 мм |
| Длина ствола | 2800 мм \ 22,7 кал. |
| Длина канала ствола | 2278 мм \ 18,7 кал. |
| Масса в походном положении, | 2900 — 3100 кг |
| Масса в боевом положении | 2360—2500 кг |
| Длина | 5900 мм (с передком 8600) |
| Ширина | 1975мм |
| Высота | 1820 мм |
| Клиренс | 330—357 мм |
| Угол вертикальной наводки | от −3 до +63,3° |
| Угол горизонтальной наводки | 49° |
Виды боеприпасов:
| Индекс выстрела | Индекс снаряда | Масса Снаряда (кг) | Масса ВВ/ОВ (кг) | Марка взрывателя | Начальная скорость снаряда, (м/с) | Максимальная дальность стрельбы, (км) |
| Кумулятивные | ||||||
| 53-ВБП-463 | 53-ВБП-463 | 14,83 | 2,18 | ГКВ | 570 | 4 |
| 53-ВБП-463А | 53-БП-460А | 13,34 | В-229 | 335 | 2 | |
| 3ВБК1 | 53-БК-463(М)(У) (УМ) | 21,26 | 2,15 | ГПВ-1, ГПВ-2, ГКН | 500 | |
| 3ВБК11 | 53-БК-463У (М) | 21,26 | 2,15 | ГПВ-2 | 515 | |
| Осколочные | ||||||
| 53-ВО-462А | 53-О-462А | 21,76 | 3,0 | Д-1, РГМ(-2), РГ-6, ГВЗМ | 380 | 9,34 |
| 53-ВО-463А | 53-О-460А | 21,76 | Д-1-У, РГМ-2, МГНС-2 | 458 | 10,77 | |
| 53-ВО-463АМ | 53-О-462А | 21,76 | 3,0 | Д-1, РГМ(-2), РГ-6, ГВЗМ | 458 | 10,77 |
| Осколочно-фугасные | ||||||
| 53-ВОФ-462 | 53-ОФ-462(Ж) | 21,76 | 3,67 | Д-1, РГМ(-2), РГ-6, ГВЗМ | 380 | 9,34 |
| 53-ВОФ-463 | 53-ОФ-462(Ж) | 21,76 | 3,67 | Д-1, РГМ(-2), РГ-6, ГВЗМ | 515 | 11,8 |
| 53-ВОФ-463М | 53-ОФ-462(Ж) | 21,76 | 3,67 | Д-1-У, РГМ-2(М), В-90, АР-5 | 515 | 11,8 |
| 3ВОФ7 | 3ОФ7/3ОФ8 | 21,76 | 2,98 | АР-30 | 515 | 11,8 |
| 3ВОФ31 | 3ОФ24(Ж) | 21,76 | 3,97 | РГМ-2(М), В-90, АР-5 | 515 | 11,8 |
| 3ВОФ46 | 53-ОФ-462(Ж) | 21,76 | 3,67 | РГМ-2(М), В-90, АР-5 | 515 | 11,8 |
| 3ВОФ80 | 3ОФ56(-1) | 21,76 | 4,31 | РГМ-2(М), В-90, АР-5 | 515 | 11,8 |
| Шрапнельные | ||||||
| 3ВШ1 | 3ВШ1 | 21,76 | 2,075 | ДТМ-75 | 515 | |
| Химические | ||||||
| 53-ХН-462 | 3,1 | |||||
| 53-ХС-462У | 1,9 | |||||
| 53-ХСО-462 | 1,9 | |||||
| 53-ХСО-462Д | 23,1 | 3,3 | ||||
| 53-ХСО-463Б | 22,2 | 1,325 | ||||
| Дымовые | ||||||
| 3-ВД-462 | 53-Д-462 | 22,55 | 3,6 | КТ(М)-2 | 380 | 9,34 |
| 53-ВД-463 | 53-Д-462 | 22,55 | 3,6 | КТ(М)-2 | 515 | 11,8 |
| 53-ВД-463А | 53-Д-462А | 22,77 | 3,6 | РГМ-2(М) | 458 | 10,77 |
| 53-ВД-463М | 53-Д-462С | 22,55 | 3,6 | КТМ-2, РГМ-2(М) | 515 | 11,8 |
| 3ВД1 | 3Д4(М) | 21,76 | 3,6 | РГМ-2(М) | 515 | 11,8 |
| Осветительные | ||||||
| 53-ВС-462 | 53-ВС-462 | 22,3 | 0,02 | Т-6 | 361 | 7,12 |
| 53-ВС-463 | 53-ВС-462 | 22,3 | 0,02 | Т-6 | 479 | 8,5 |
| 53-ВС-463М | 53-С-463(Ж) | 22,0 | 0,02 | Т-7 | 515 | 11,0 |
| 3ВС10 | 3С4(Ж) | 21,8 | — | Т-90 | 515 | |
| Агитационные | ||||||
| 53-ВА-462 | 53-А-462 | 21,5 | — | Т-6 | 366 | 7,2 |
| 53-ВА-463 | 53-А-462 | 21,5 | — | Т-6 | 431 | 8,0 |
| 3ВА1 | 3А1(Д)(Ж)(ДЖ) | 21,5 | — | Т-7 | 515 |
Согласно требованиям артиллерийской науки на дивизионные гаубицы возлагались следующие задачи:
- уничтожение фортификационных сооружений полевого типа;
- борьба с огневыми средствами противника;
- контрбатарейная стрельба;
- уничтожение живой силы противника и средств её доставки к передовой.
При крайней необходимости дивизионные стредства усилления могли работать и на прямой наводке. В этом случае снаряды 122 мм гаубиц просто проламывали броню средних танков противника, легкие переворачивались и опрокидывались от близких разрывов.
В дальнейшем для борьбы с тяжелобронированной техникой противника в боекомплект М-30С, а впоследствии и буксируемых вариантов орудия были введены и кумулятивные снаряды.

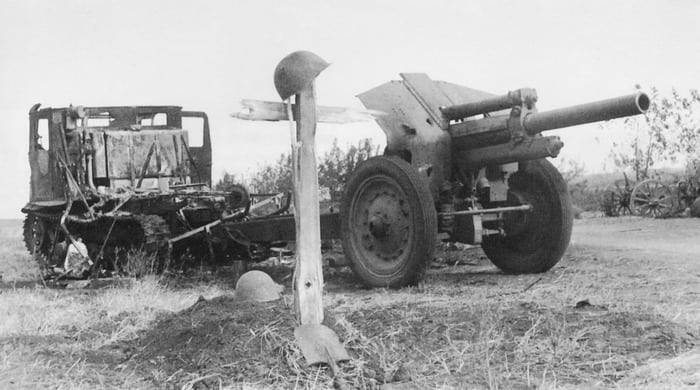

Во время ВОВ, чем только не буксировали трехтонную гаубицу. Лошадьми, и всевозможными грузовиками, тягачами «Сталинец» СТЗ-5 или Я-12. В бою орудие просто перекатывали вручную.
Улучшения 122-мм гаубицы обр.1910/30гг в ходе модернизации.
Основным направлением модернизации выбрано увеличение дальнобойности 122-мм гаубицы, путем введения боеприпасов со снарядом дальнобойной формы. Стрелять из гаубицы обр.1910 гг., таким было возможно исключительно на четвертом заряде, который состоял единственно из основного пакета пороха. Снаряды дальнобойной формы были длиннее старых на 0,64 калибра. Причем эта разница в основном была в запоясковой части, которая у снарядов старого образца практически отсутствовала.
Попытка выстрелить полным снарядом приводила к разрыву ствола, поскольку при наличии всех пучков отсутствовал внутренний объем необходимый для расширения пороховых газов, резко росла температура и давление. Поэтому стреляли, убрав все пучки за исключением основного пакета. Для исправления ситуации необходимо было удлинить зарядную камору. Что и сделали, расточив ее на один калибр.
Стрельба новыми снарядами сопровождалась увеличением отдачи, вследствие чего пришлось усилить противооткатные устройства, подъемный механизм и сам лафет. Усиление лафета 122-мм гаубицы обр.1910/30 гг произошло на этапе серийного производства. Вероятно, этот недостаток выявила эксплуатация в войсках. Стрельба дальнобойной гранатой приводила к увеличению динамических нагрузок, по сравнению с прежним артиллерийским выстрелом. Даже стрельба старым снарядом и вновь введенным метательным зарядом №1 существенно превышала динамические характеристики допустимые для не модернизированной гаубицы.
Упрочнение лафета естественно сказалась на массе гаубицы обр.1910/30гг ее масса увеличилась до 1466 кг, тогда как не модернизированная 122-мм гаубица весил 1331кг. Наложение расточенного ствола на старый лафет, а также использование старых салазок и противооткатных устройств было запрещено.
Чтобы исключить эту возможность модернизированные лафеты, противооткатные и стволы стали в обязательном порядке маркировать надписями «упрочненный», «обр.1910/30гг», «удлиненная камора».
Увеличение дальности стрельбы 122-мм гаубицы обр.1910/30гг заставило изменить прицельные приспособления. Для обр. обр.1910/30гг приняли «нормализованный» прицел. Данный прицел использовался для самых разных артиллерийских систем и отличался только креплением, да нарезкой дистанционных шкал под баллистику конкретного орудия.
Подвижность и огневая маневренность 122-мм гаубицы обр.1910/30гг остались на прежнем уровне, поскольку сам однобрусный лафет, в также колесный ход не претерпели существенных изменений конструкции. Механизм горизонтальной наводки гаубицы остался прежним. Скорость возки, как и раньше, не превышала шести километров в виду отсутствия какого либо подрессоривания и наличия деревянных колес с металлическим ободом.
На протяжении 1930 года модернизация полностью завершена. 122-мм гаубица обр.1910/30гг прошла испытания, запущена в производство Мотовилихским заводом и поступила в войска.
Служба М30 за рубежом
О качестве наших орудий можно судить по тому факту, что несколько сотен гаубиц М-30, захваченных немцами в 41-ом, были поставлены ими на вооружение и под названием 12,2 cm s.F.H.396(r) активно применялись как на восточном фронте, так и во Франции.Даже массовое производство боеприпасов для них наладили в 1943 году.
По некоторым данным даже на трофейные французские бронемашины немцы ставили наши орудия.
41 орудие в ходе боев осталось финнам, не имевшие собственного артиллерийского производства финская армия творчески и полноценно использовала все трофеи. Переименовав их в 122 H/38, орудия использовали против РККА, а в 1944, стволы орудий повернулись и против Германии. В качестве резерва, финны хранили до 80-х годов прошлого века.
Китайская гаубица тип 54, практически полностью повторяет устройство М-30. Изменения незначительны и касаются лишь стандартизации производства. В послевоенный период гаубица поставлялась более чем в тридцать стран мира. В большинстве из них продолжает стоять на вооружении и сейчас.
Целой эпохой в истории артиллерии можно назвать легендарную 122-мм гаубицу образца 1938 года М-30. Приняв участие практически во всех войнах, начиная со Второй мировой, она доказала свою надежность и неприхотливость, удостоившись высочайшей оценки маршала артиллерии Г. Ф. Одинцова: «Лучше ее уже ничего не может быть».
Как работает?
Как утверждают специалисты, чтобы привести гаубицу в боевое положение расчету понадобится не более трех минут. Одну станину оставляют в неподвижном положении, остальные раздвигают на 120 градусов. Благодаря такой конструкции лафета из орудия стало возможным осуществлять круговую стрельбу без его смещения.
Д-30 оборудована клиновым полуавтоматическим затвором. В течение одной минуты из данной артиллерийской единицы можно произвести до восьми выстрелов. Благодаря особой ствольной компоновке (дульный тормоз и накатник расположены в верхней части) линия огня снижена и составляет 900 м. Как утверждают специалисты, за счет сниженных габаритов Д-30 менее заметна. Благодаря небольшой линии огня, гаубица идеальна для противотанковой обороны.

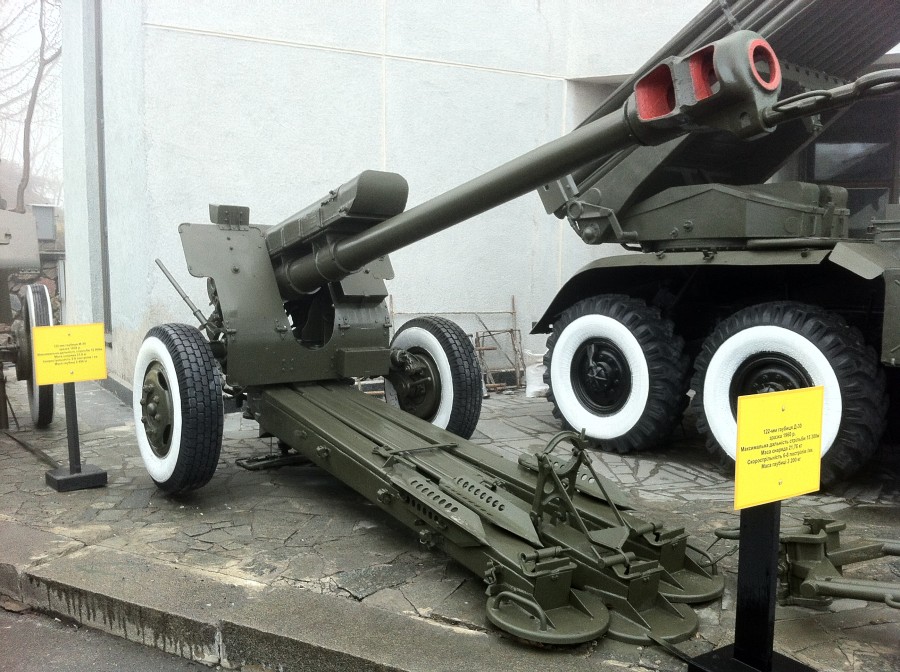

Устройство гаубицы Д-30
122-мм гаубица Д-30 предназначена для уничтожения живой силы противника, находящейся открытой территории или в укрытиях полевого типа, подавления огневых средств, включая самоходную и буксируемую артиллерию, разрушения укреплений неприятеля и проделывания проходов в заграждениях и минных полях.
Гаубица Д-30 состоит из лафета, ствола, противооткатных устройств и прицельных приспособлений. Заряжание орудия — раздельно-гильзовое. Подача снарядов осуществляется вручную. Боевой расчет – 6 человек.
Ствол орудия состоит из трубы, казенника, дульного тормоза, двух зацепов-креплений и затвора. Дульный тормоз является съемным.
Противооткатные устройства Д-30 – накатник и тормоз.

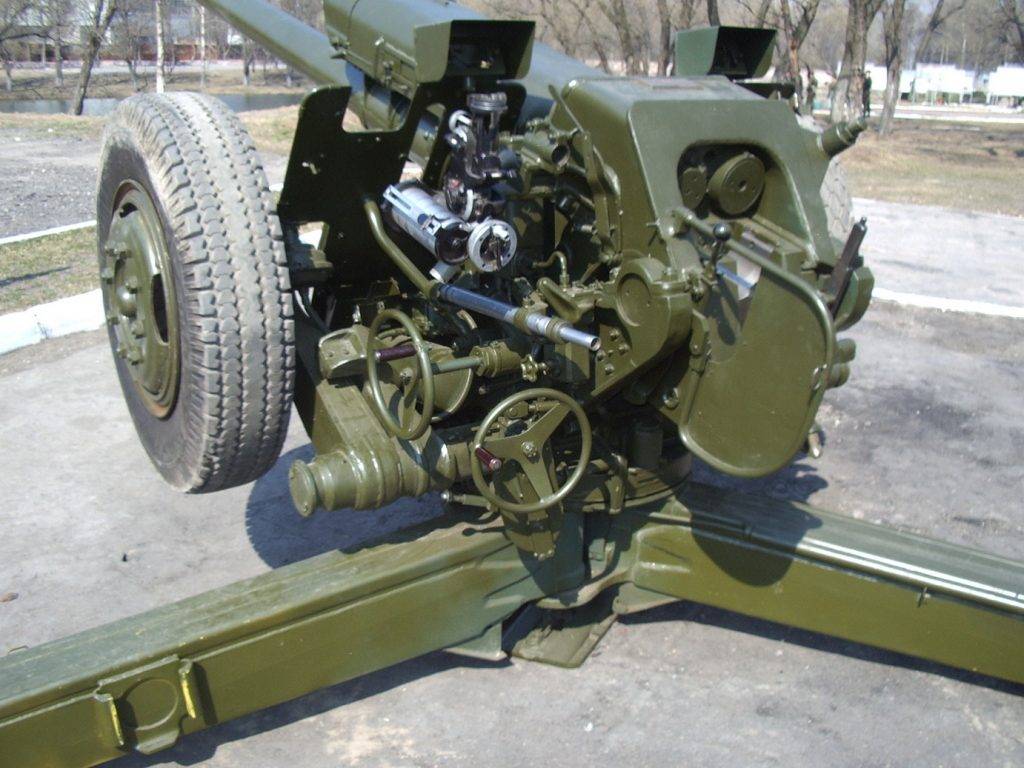

В конструкцию лафета входят люлька, уравновешивающий механизм, верхний и нижний станок, приводы наводки (вертикальной и горизонтальной), колеса, механизмы подрессоривания, крепление орудия в походном положении.
Прицельные приспособления Д-30 – телескопический и панорамный прицелы.
Гаубицу можно разделить на качающуюся, вращающуюся и неподвижную часть. В состав качающейся входят люлька, ствол, противооткатные устройства и прицельные приспособления. Эта часть орудия перемещается относительно оси цапф и обеспечивает вертикальную наводку гаубицы. Качающаяся часть вместе с колесами и щитом образует вращающуюся часть, которая перемещается вокруг боевого штыря верхнего станка и обеспечивает горизонтальную наводку орудия.
Нижний станок со станинами и гидродомкратом составляет неподвижную часть гаубицы.
Д-30 имеет клиновой полуавтоматический затвор, который обеспечивает высокую скорость стрельбы (около 8 выстрелов в минуту). Компоновка ствола с расположением сверху тормоза и накатника значительно уменьшает линию огня орудия (до 900 мм), что уменьшает габариты гаубицы и делает ее менее заметной. Кроме того, небольшая линия огня позволяет использовать Д-30 в противотанковой обороне.
Перевод гаубицы в боевое положение занимает всего две-три минуты. Одна станина остается неподвижной, две другие – раздвигаются на 120 градусов. Такое устройство лафета позволяет вести круговой огонь без перемещения орудия.
Стандартным тяговым средством для гаубицы Д-30 является автомобиль Урал-4320. По дорогам с твердым покрытием (асфальт, бетон) допустимая скорость транспортировки орудия составляет 80 км/ч. Для перемещения гаубицы по снегу используется лыжная установка — правда, вести с нее огонь невозможно. Небольшие габаритно-весовые характеристики орудия можно отнести к одному из главных достоинств Д-30. Именно они позволяют десантировать гаубицу парашютным способом или перевозить с помощью вертолета.
Для ведения огня Д-30 может использовать широкую номенклатуру боеприпасов. Наиболее распространенным является осколочно-фугасный снаряд, максимальная дальность стрельбы составляет 16 километров. Кроме того, орудие может вести огонь противотанковыми кумулятивными снарядами, осколочными, дымовыми, осветительными и специальными химическими боеприпасами. Гаубица Д-30 может также использовать активно-реактивные снаряды, в этом случае дальность стрельбы увеличивается до 22 км.
