Занимательные факты о М-30[править]
- В советских учебных фильмах для артиллеристов, снятых в 1960-х гг., очень часто демонстрируется именно гаубица М-30, несмотря на то, что тогда уже было принято на вооружение более современное орудие Д-30 того же калибра и назначения. Эти фильмы до сих пор используются в учебном процессе подготовки российских артиллеристов, хотя гаубицы М-30 уже давно не используются даже в качестве учебных орудий.
- Небольшое количество боеспособных М-30 имеется на складах Российской Армии и в настоящее время.
- Снаряды ОФ-462, изначально разработанные под М-30, до сих пор состоят на вооружении Российской Армии и годны к стрельбе из более современных орудий.
- Для транспортировки М-30 использовались самые разнообразные средства — конная тяга, отечественные и поставлявшиеся по ленд-лизу грузовики, тяжёлые джипы Dodge («Додж» 3/4), лёгкие гусеничные артиллерийские тягачи «Сталинец» СТЗ-5 и Я-12. Из мемуарной литературы известны даже факты переката гаубиц М-30 только силами их расчётов.
Примечания
- Боеприпасы к 76-мм орудиям наземной, танковой и самоходной артиллерии. Руководство. М. 1949. Стр. 132
- Рузаев С.В. Артиллерийские системы из коллекции музея военной техники УГМК. — Екатеринбург: Уральский рабочий, 2017. — 80 с. — 1000 экз. — ISBN 978-5-85383-687-7.
- Игровой журнал ЛКИ, октябрь 2009 года, стр. 36-37.
- The Military Balance 2016. — P. 239.
- The Military Balance 2016. — P. 459.
- The Military Balance 2016. — P. 406.
- The Military Balance 2016. — P. 471.
- The Military Balance 2007. — P. 312.
- Китайская копия ЗиС-3.
- The Military Balance 2007. — P. 313.
- The Military Balance 2007. — P. 378.
- The Military Balance 2007. — P. 277.
- The Military Balance 2007. — P. 298.
- The Military Balance 2007. — P. 268.
- The Military Balance 2007. — P. 70.
- The Military Balance 2007. — P. 281.
- The Military Balance 2007. — P. 168.
- The Military Balance 2007. — P. 284.
- The Military Balance 2007. — P. 297.
Организационно-штатная структура
В стрелковых дивизиях орудие никогда не использовалось. Весной 1941 года началось формирование 10 артиллерийских бригад ПТО. Такие бригады включали два полка, в каждом из которых по штату должен был быть дивизион (12 орудий) М-60. К концу 1941 года бригады были расформированы, и уцелевшие М-60 стали использоваться в составе отдельных дивизионов по 12 орудий.
В 1943 году вновь начинается формирование стрелковых корпусов и корпусной артиллерии, большинство сохранившихся к тому моменту 107-мм пушек передаются в её состав. Корпусные артполки новой организации имели 16—20 орудий, причём кроме 107-мм пушек использовались также 152-мм гаубицы и 122-мм пушки.
данные Боеприпасы
M-30 может стрелять всех типов 122 мм гаубицы боеприпасов, используемых в РККА, в том числе старых российских и импортных снарядов. Во время и после новых видов Второй мировой войны боеприпасов были разработаны, в частности, HEAT снарядов. Второй мировой войны эпохи HEAT оболочки BP-460A может пробить 100-160 мм брони под углом 90 °; послевоенная ВР-1 удалось 200 мм под углом 90 °, 160 мм при 60 ° и 80 мм при 30 °. HE-Frag снаряды типа OF-462, которые были первоначально разработаны для М-30 гаубиц могут быть уволены из современных 122 мм артиллерийских частей и до сих пор в русской службе в армии.
| Доступные боеприпасы | |||||
| Тип | модель | Вес (кг | Его вес, кг | Скорость, м / с (макс. Пропеллент нагрузка) | Диапазон, м |
| Бронебойные снаряды | |||||
| HEAT (с мая 1943) | BP-460A | 335 (пропеллент нагрузки 4) | 2000 | ||
| Высокие взрывные и осколочные снаряды | |||||
| ОН-осколочный, сталь (1000 фрагментов, чтобы ударить персонал в радиусе 30 метров) | ОФ-462 | 21,76 | 3,67 | 515 | 11720 |
| Дробление, стальное железо | О-462а | 21,7 | 458 | 10800 | |
| Дробление, стальное железо | О-460А | ||||
| Его старый | F-460 | ||||
| Его старый | F-460N | ||||
| Его старый | F-460U | ||||
| Его старый | F-460K | ||||
| осколочные снаряды | |||||
| Осколки с 45 сек трубки | Ш-460 | ||||
| Осколки с Т-6 трубки | Sh-460T | ||||
| Химические снаряды | |||||
| Фрагментация-химические | ОН-462 | 515 | 11800 | ||
| химикат | Н-462 | 21,8 | – | ||
| химикат | Н-460 | – | |||
| Другие оболочки | |||||
| освещение | S-462 | – | 479 | +8500 | |
| пропаганда | А-462 | – | 431 | 8000 | |
| Дым, сталь | Д-462 | 515 | 11800 | ||
| Дым, стальное железо | Д-462а | 515 | 11800 |
ЗиС-3 в сувенирной и игровой индустрии
В компьютерно-игровой и сувенирной индустрии 76-мм дивизионная пушка обр. 1942 г. (ЗиС-3) представлена достаточно широко благодаря своей известности. В частности, ЗиС-3 можно увидеть в стратегиях реального времени «Блицкриг», «В тылу врага», «Sudden Strike» («Противостояние»), «Order of War» и «Company of Heroes 2». Стоит отметить, что отражение особенностей использования орудия в этих играх далеко от реальности. С реальным функционированием 3D модели ЗиС-3 можно ознакомиться в оружейном симуляторе «World of Guns:Gun Disassembly».
Сборные пластиковые модели-копии ЗиС-3 в масштабе 1:35 выпускаются российской фирмой «Звезда» и симферопольским предприятием «МиниАрт». Обе модели хорошего качества и детализации, включают в себя фигурки советских артиллеристов.[источник не указан 231 день]
Готовая модель ЗиС-3 в масштабе 1:43 выпускается российской мастерской «Моделстрой». Используются детали смоляного литья и металлические станины и ствол.[источник не указан 231 день]
Серийное производство и причины его прекращения
В 1940 году орудие было запущено в серийное производство на заводе № 352 в Новочеркасске. С 1941 года М-60 выпускались также на заводе № 172.
| Производитель | 1940 | 1941 | Итого | |||||
|---|---|---|---|---|---|---|---|---|
| 1-е полугодие | июль | август | сентябрь | октябрь | Всего | |||
| № 172 (Молотов) | 11 | 11 | ||||||
| № 352 (Новочеркасск) | 24 | 24 | 15 | 16 | 25 | 23 | 103 | 127 |
| Всего | 35 | 24 | 15 | 16 | 25 | 23 | 103 | 138 |
Вскоре после начала войны серийное производство орудия было прекращено по следующим причинам:
- завод № 352 прекратил производство орудий в связи с подходом к Новочеркасску немецких войск;
- завод № 172 был занят мобилизационным заданием по выпуску гаубиц-пушек МЛ-20;
- мощность орудия для противотанковых целей оказалась избыточной;
- из дивизионной артиллерии орудие было исключено, корпусная артиллерия осенью 1941 года вообще прекратила существование в связи с упразднением стрелковых корпусов;
- орудие было сложно в производстве и эксплуатации;
- наблюдался дефицит тягачей для тяжёлых орудий.
В 1943 году в связи с появлением хорошо бронированных немецких танков «Тигр» рассматривался вопрос о восстановлении серийного производства М-60. В итоге, от восстановления производства было решено отказаться в связи с отсутствием на складах и в серийном производстве 107-мм бронебойных снарядов, а также технологическими проблемами при производстве орудий — в частности, завод № 352 не удалось эвакуировать, оснастка для производства пушки была частично утеряна, имелись трудности с производством 107-мм стволов.
Производство[править]
Заводское производство гаубиц М-30 началось в 1940 году. Первоначально оно велось двумя заводами — № 92 (г. Горький) и № 9 (УЗТМ). Завод № 92 выпускал М-30 только в 1940 году, всего это предприятие выпустило 500 гаубиц.
Кроме выпуска буксируемых орудий, выпускались стволы М-30С для монтажа на самоходно-артиллерийских установках (САУ) СУ-122.
Серийное производство орудия продолжалось до 1955 года. Преемником М-30 стала 122-мм гаубица Д-30, принятая на вооружение в 1960 году.
| Производство М-30, шт. | |||||||||
| Год | 1940 | 1941 | 1942 | 1943 | 1944 | 1945 | 1946 | 1947 | Итого |
| Изготовлено, шт. | 639 | 2762 | 4240 | 3770 | 3485 | 2630 | 210 | 200 | 19266 |
| Год | 1948 | 1949 | 1950 | 1951 | 1952 | 1953 | 1954 | 1955 | |
| Изготовлено, шт. | 200 | 250 | – | 300 | 100 | 100 | 280 | 100 |
- Эти и последующие табличные данные взяты из книги Широкорада А. Б. «Энциклопедия отечественной артиллерии», см. раздел

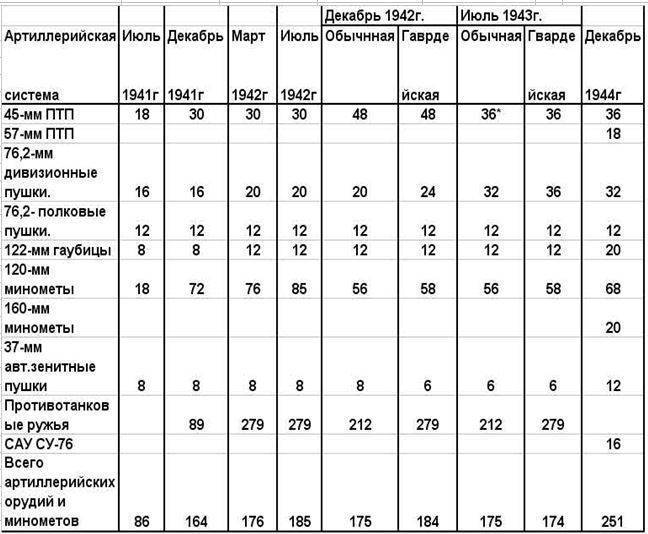

Динамика изменения численности дивизионной артиллерии РККА
Кроме одного или двух артиллерийских полков, в разные годы в состав дивизии входили и другие подразделения (как правило — отдельные дивизионы), имеющие на вооружении иные виды дивизионного артиллерийского и минометного вооружения и военной техники. Все они в своей совокупности и составляли дивизионную артиллерию РККА.
Так, например, в декабрьской 1942 года организационно-штатной структуре были полностью представлены все виды артиллерии:
- батальонная артиллерия — противотанковый взвод (2 45-мм пушки) и минометная рота (6 82-мм минометов); минометные взводы стрелковых рот (по 3 50-мм миномета);
- полковая артиллерия — артиллерийская батарея (4 76,2-мм полковые пушки), минометная рота (7 120-мм минометов (8 — в гвардейской дивизии), противотанковая батарея (6 45-мм противотанковых пушек), зенитно-пу-леметная рота (6 зенитно-пуле-метных установок ‘максим’ калибра 7,62 мм или ДШК калибра 12,7 мм);
- дивизионная артиллерия — легкий артиллерийский полк: три смешанных дивизиона (в двух дивизионах по 8 76,2-мм пушек и 4 122-мм гаубицы, в третьем дивизионе — 4 76,2-мм пушки и 4 122-мм гаубицы; в гвардейских дивизиях все три дивизиона имели по 12 орудий), всего артполк насчитывал — 20 76,2-мм дивизионных пушек (24 — в гвардейской дивизии) и 12 122-мм гаубиц;
- истребительно-противотанковый артиллерийский дивизион — три батареи (12 45-мм пушек);
- зенитная артиллерийская батарея — 6 37-мм автоматических зенитных пушек.
Динамика изменения численности дивизионной артиллерии Вермахта
Список использованной литературы:
1. «Войсковая артиллерия РККА в годы великой Отечественной войны 1941-1945 гг.» Полковник А.В.Лобанов.
2. Интернет-сайт www.rkka.ru
3. Э. Миддельдорфа «Русская компания: Тактика и вооружение»
4. «Артиллерийский полк» Александр Прагер http://www.weltkrieg.ru/organisation/662-artreg.html
5. Расход боеприпасов. Алексей Исаев. http://vif2ne.ru/nvk/forum/0/archive/1718/1718985.htm
Характеристики и свойства боеприпасов
Орудие имело раздельно-гильзовое заряжание, к нему полагались три метательных заряда — полный, первый и второй. Существовали «старые» и «новые» заряды, последние отличались несколько лучшими баллистическими характеристиками. Орудие использовало все снаряды из боекомплекта 107-мм пушки обр. 1910/30 гг., что придавало орудию большую гибкость в использовании; гильзу и заряды орудие имело свои. Осколочно-фугасный снаряд ОФ-420 с установленным на осколочное действие взрывателем при разрыве давал зону сплошного поражения (поражается не менее 90 % целей) размером 14×6 м, зону действительного поражения (поражается не менее 50 % целей) размером 40×20 м. При установке взрывателя на фугасное действие при попадании снаряда в грунт средней плотности образовывалась воронка глубиной 40—60 см и диаметром 1—1,5 м. Эффективным снарядом против открыто расположенной живой силы была шрапнель — снаряд содержал более 600 пуль, создающих зону поражения размером 40—50 м по фронту и до 800 м в глубину.
| Номенклатура боеприпасов | |||||
| Тип | Обозначение | Вес снаряда, кг | Вес ВВ, кг | Начальная скорость, м/с | Дальность табличная, м |
| Калиберные бронебойные снаряды | |||||
| Бронебойный тупоголовый (АРВС) | Б-420 | 18,71 | 0,44 | 730 | 3000 |
| Осколочно-фугасные и фугасные снаряды | |||||
| Стальная дальнобойная граната | ОФ-420 | 17,2 | 2,15 | 737 | 18 300 |
| Осколочно-фугасная граната | ОФ-420У | 17,4 | 2,01 | ? | ? |
| Фугасная граната | Ф-420У | 16,54 | 1,8 | ? | ? |
| Старая фугасная граната | Ф-422Л | 16,41 | 1,56 | ? | ? |
| Старая фугасная граната | Ф-422К | 16,41 | 1,54 | ? | ? |
| Старая фугасная граната | Ф-422М | 16,41 | 1,7 | ? | ? |
| Шрапнель | |||||
| Шрапнель с трубкой 45 сек. | Ш-422 | 16,54—17,25 | 0,44 | ? | ? |
| Шрапнель с трубкой Т-6 | Ш-422Т | 16,44 | 0,44 | ? | ? |
| Дымовые снаряды | |||||
| Дымовой | Д-422У | 16,73 | 0,32/1,76 | ? | ? |
| Зажигательные снаряды | |||||
| Зажигательный термитно-сегментного снаряжения с трубкой Т-6 (Т-7) | З-420 | 17,2 | 0,035/1,6 | 737 | 11 400 |
| Зажигательный электронно-сегментного снаряжения с трубкой Т-6 (Т-7) | З-420 | 16,37 | 0,035/1,6 | ? | ? |
| Химические снаряды | |||||
| Осколочно-химический | ОХ-420 | 17,2 | ? | ? | ? |
| Химический | ХС-420 | 16,9 | ? | ? | ? |
| Химический с «НОВ» | ХН-422 | 16,4 | ? | ? | ? |
| Химический с «СОВ» | ХС-422 | 16,4 | 0,35/1,7 | ? | ? |
| Таблица бронепробиваемости для 107-мм пушки обр. 1939 г. (М-60) | ||
| Тупоголовый калиберный бронебойный снаряд Б-420 | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 100 | 111 | 137 |
| 300 | 108 | 133 |
| 500 | 106 | 130 |
| 1000 | 99 | 121 |
| 1500 | 92 | 113 |
| 2000 | 86 | 106 |
| 3000 | 75 | 92 |
| Приведённые данные относятся к советской методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони. |
Организационно-штатная структура
122-мм гаубица обр. 1910/30 года в музее Helsinki, Финляндия
Казённик с затвором 122-мм гаубицы образца 1910/30 годов
Гаубица являлась дивизионным орудием. По штату 1939 года в стрелковой дивизии имелось два артиллерийских полка — лёгкий (дивизион 76-мм пушек и два смешанных дивизиона по две батареи 122-мм гаубиц и одной батарее 76-мм пушек в каждом) и гаубичный (дивизион 122-мм гаубиц и дивизион 152-мм гаубиц), всего 28 штук 122-мм гаубиц. В июне 1940 года в гаубичный полк добавили ещё один дивизион 122-мм гаубиц, всего в дивизии их стало 32 шт. В июле 1941 года гаубичный полк был исключён, число гаубиц сократилось до 16. В этом штате советские стрелковые дивизии прошли всю войну. В гвардейских стрелковых дивизиях с декабря 1942 года имелось 3 дивизиона по 2 батареи 76-мм пушек и одной батарее 122-мм гаубиц в каждом, всего 12 гаубиц. С декабря 1944 эти дивизии имели гаубичный артполк (5 батарей), 20 122-мм гаубиц. С июня 1945 года на этот штат перевели и стрелковые дивизии.
В горнострелковых дивизиях в 1939—1940 годах имелся один дивизион 122-мм гаубиц (3 батареи по 3 орудия), всего 9 гаубиц. С 1941 года вместо него вводится гаубичный артиллерийский полк (2 дивизиона по 3 четырёхорудийных батареи), гаубиц становится 24. С начала 1942 года остаётся только один двухбатарейный дивизион, всего 8 гаубиц. С 1944 года из штата горнострелковых дивизий гаубицы исключены.
В моторизованной дивизии имелось 2 смешанных дивизиона (батарея 76-мм пушек и 2 батареи 122-мм гаубиц в каждом), всего 12 гаубиц. В танковой дивизии имелся один дивизион 122-мм гаубиц, всего 12 шт. В кавалерийских дивизиях до августа 1941 имелось 2 батареи 122-мм гаубиц, всего 8 орудий. С августа 1941 дивизионная артиллерия из состава кавалерийских дивизий была исключена.
До конца 1941 года 122-мм гаубицы были в стрелковых бригадах — одна батарея, 4 орудия.
122-мм гаубицы также входили в состав гаубичных артиллерийских бригад резерва Верховного Главнокомандования (РВГК) (72—84 гаубицы).
Самоходные крепления
СУ-122 штурмовых орудий.
бывший Советский Союз
М-30 был установлен на следующих боевых бронированных машин (AFV):
- СУ-122 , Советский средний штурмовое орудие построен на Т-34 шасси. Массовое производство продолжалось с декабря 1942 года до сентября 1943 года В общей сложности 638 SU-122S были построены.
- SG-122 , советские самоходные артиллерийские средстваоснованные на захваченную немецкой Pz Kpfw III или StuG III боевых машинах. Около двадцати были построены в первые месяцы 1943 года.
- 12,2 см Kanone (г) Ауф Geschützwagen Lorraine-Shlepper (F) , немецкого самоходного артиллерийское транспортное средство, на основе захваченного бронированный французского артиллерийский тягач (The Lorraine 37L ). Был , по крайней мере один автомобиль этого типа, который воевал во Франции на железной машине в составе немецкого бронепоезда .
Китайская Народная Республика
Тип WZ302 – Сочетание типа 54 или типа 54-1 с гусеничным транспортным средством типа B531 . Военное обозначение является Тип 70 SPH . Исходная модель имела только 4 roadwheels, но улучшенный тип WZ302A или тип 70-1 имеет 5. конечной продукции модель с новыми сигналами оборудования известна как тип WZ302B или типа 70-2 . Все модели имеют основную нагрузку 40 раундов 122мм.
Серийное производство
Некоторое количество ЗиС-3 — опытные орудия и материальная часть для двух артиллерийских дивизионов, направленных на войсковые испытания — изготовлено ещё в 1941 году. Массовое производство орудий развернулось с 1942 года и велось главным образом на горьковском заводе № 92. В существенно меньших масштабах пушки этого типа производились с 1943 года на заводе № 235, кроме того, в 1944 году ещё 14 орудий выпустил завод № 7 в Ленинграде.
| Производство ЗиС-3, шт. | |||||
| Завод-изготовитель | 1942 год | 1943 год | 1944 год | 1945 год | Всего |
| Завод № 92 | 10 139 | 12 269 | 13 215 | 6005 | 41 628 |
| Завод № 235 | — | 1655 | 2899 | 1820 | 6374 |
| Завод № 7 | — | — | 14 | — | 14 |
| Итого | 10 139 | 13 924 | 16 128 | 7825 | 48 016 |
| Отгрузка ЗиС-3, шт. | |||||
| Назначение | 1942 год | 1943 год | 1944 год | 1945 год | Всего |
| Дивизионная артиллерия | 2005 | 4931 | 8494 | 7825 | 23 255 |
| Противотанковая артиллерия | 8134 | 8993 | 7620 | 24 747 | |
| Итого | 10 139 | 13 924 | 16 114 | 7825 | 48002 |
Модификации и опытные образцы на базе М-30[править]
За время производства конструкция орудия в целом значительно не менялась. На базе ствольной группы гаубицы М-30 выпускались следующие образцы артиллерийских орудий:
- М-30С — слегка модифицированный вариант М-30 для монтировки на самоходной артиллерийской установке СУ-122.
- У-11 — новое орудие с баллистикой, идентичной М-30, предназначенное для вооружения танков и самоходных установок. От М-30 орудие У-11 отличалось сильно изменённой конструкцией противооткатных устройств, которые были уменьшены в размерах для лучшей компоновки в стеснённых условиях боевого отделения машины. Самоходный вариант У-11 устанавливался на опытную САУ СУ-122М, но не выдержал испытаний по причине низкой надёжности. Танковый вариант гаубицы У-11 устанавливался на опытный танк Объект 234, который также известен как ИС № 2 (не путать с серийными ИС-2, вооружёнными длинноствольной 122-мм пушкой Д-25).
- Д-6 — ещё один вариант гаубицы с баллистикой, идентичной М-30, предназначенный для монтажа в САУ. Гаубица Д-6 была смонтирована на опытной САУ СУ-122-III, но как и У-11, не выдержала испытаний по причине низкой надёжности.
