ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

Средства обнаружения и наведения

Вариант 1: 1РС1-1Е

Мобильная твердотельная трехкоординатная радиолокационная станция обнаружения и целеуказания 1РС1-1Е с фазированной антенной решеткой малых и средних высот сантиметрового диапазона, предназначена для обнаружения и выдачи целеуказания по современным средствам воздушного нападения в составе зенитного ракетно-пушечного комплекса «Панцирь-С1».

Разработчиком РЛС 1РС1-1Е является ОАО «ВНИИРТ», г.Москва.

Вариант 2: РЛМ СОЦ S-диапазона

Благодаря совместным усилиям группе компаний холдинга “Высокоточные комплексы”, были проведены работы по модернизации ЗРПК или ЗРАК “Панцирь-С1”. Имея модульный принцип, специалистами КБП (Конструкторское Бюро Приборостроения, г. Тула) и ЦКБА (Центральное конструкторское бюро аппаратостроения, г. Тула) была разработана модификация комплекса с новейшим радиолокационным модулем именуемый как “станция сопровождения цели”, работающая в S-диапазоне.

Сравнительные характеристики станций обнаружения целей. Фактические данные по результатам испытаний (ОАО «ВНИИРТ»)

Наименование характеристики
РЛМ СОЦ S-диапазона (ЦКБА)
1РС1-1Е (ВНИИРТ)
Зона обзора по азимуту (электромеханическое сканирование, поворот):
360°
0-360°
Зона обзора по углу места (электронное сканирование):
60°; 26-82°
0-60°; 26-82°
Количество обрабатываемых целей:
более 40
50
Дальность обнаружения целей (с ЭПР 2 кв.м)
45 км
45 км
Диапазон радиальных скоростей обнаруженных целей:
30-1200 м/с
30-1200 м/с

РЛС сопровождения

РЛС сопровождения цели и наведения ракеты с ФАР миллиметрового и сантиметрового диапазонов 1РС2 / 1РС2-1Е “Шлем”( НПО “Фазотрон”); производитель – ОАО РАТЕП.

• Углы обзора по азимуту – 45 град
• Углы обзора по углу места – 45 град
• Число одновременно сопровождаемых целей – до 3 шт
• Число одновременно сопровождаемых ЗУР – до 4 шт
• Система управления ЗУР радиокомандная – радиокомандная с ИК- и радиопеленгацией
• Работа в движении – обеспечивается
• Дальность сопровождения:
  • 14.5 км (высокоскоростная малоразмерная мишень в ходе испытаний на полигоне Капустин Яр)
  • 23 км (малоразмерная мишень Е95 в ходе испытаний на полигоне Капустин Яр)
  • 25 км (вертолет Ми-8 в ходе испытаний на полигоне Капустин Яр)
  • 24-30 км (цель с ЭПР 2 кв.м по разным данным)
  • 34 км (МиГ-29 в ходе испытаний на полигоне Капустин Яр)

Многофункциональная радиолокационная станция 1РС2-1Е на ЗРПК “Панцирь-1С” Фото с сайта http://dokwar.ru

Оптический автономный пост

Оптический автономный пост (АОП) состоит из оптико-электронного комплекса с тепловизионным длинноволновым приемников (ИК-пеленгатор). Назначение приемников – допоиск цели по данным целеуказания РЛС обнаружения, определение угловых координат цели и ЗУР. Всесуточное применение, автоматическая юстировка целевого и ракетного каналов, канал пеленгации ЗУР с кодированным лазерным ответчиком на ЗУР.

• Тип приводов наведения – безредукторные на моментных двигателях
• Каналы – оптический, ИК, тепловизионный
• Режимы работы – автоматический, ручной
• Углы обзора:
  • по азимуту – +-90 град (360 град с учетом вращения башни боевого модуля)
  • по углу места – от -5 до +82 град.

• Скорость наведения максимальная – не менее 100 град/с
• Максимальное ускорение наведения – не менее 170 град/с2
• Дальность – 16-18 км (по разным данным)

ТТХ тепловизионного канала:

• Диапазон спектральной чувствительности – 3-5 мкм
• Угловое поле зрения:
  • широкое – 4.17 х 6.25 град
  • узкое – 0.87 х 1.3 град

• Дальность автосопровождения (при МДВ 10 км):
  • самолета типа F-16 – 17-26 км
  • ракеты типа Harm – 13-15 км
  • ракеты типа ALCM – 11-14 км
  • УАБ типа “Уоллай” – 10 км

Точность – 0,05 мрад

ТТХ ИК-пеленгатора ЗУР:

• Диапазон спектральной чувствительности – 0,77-0,91 мкм
• Широкое угловое поле зрения по горизонтали – -2.5 .. + 2.5 град
• Узкое угловое поле зрения по горизонтали – -0.4 .. + 0.4 град
• Широкое угловое поле зрения по вертикали –1.0 .. + 4.0 град
• Узкое угловое поле зрения по вертикали – -0.3 .. + 0.6 град
• Точность определения координат лазерного ответчика ЗУР – широкое поле – 2 мрад
• Точность определения координат лазерного ответчика ЗУР – узкое поле – 0,05 мрад

Центральный вычислительный комплекс

Центральный вычислительный комплекс предназначен для цифровой обработки поступивших сигналов и автосопровождения целей. Одновременно возможно сопровождение по две цели на радиолокационные и оптико-электронные каналы. Обеспечение стрельбы по цели двумя ЗУР. Максимальная скорость захвата воздушных объектов до 10 единиц в минуту.

На упрощенной версии ЗРПК “Панцирь” / “Панцирь-МЭ” (для экспорта) вместо РЛС сопровождения и наведения установлена оптико-электронная система обнаружения и сопровождения целей.

Тульский «Панцирь»

Комплекс «Панцирь» был разработан в тульском «Конструкторском бюро приборостроения» (КБП). Первая серийная версия этого аппарата была принята на вооружение российской армии в 2012 году.

Данный ЗРПК предназначен для «противовоздушной обороны малоразмерных военных и административно-промышленных объектов и районов от самолётов, вертолётов, крылатых ракет и высокоточного оружия, управляемых авиабомб и дистанционно пилотируемых аппаратов», говорится на сайте разработчика. Кроме того, он может использоваться для усиления группировок ПВО при отражении массированных воздушных ударов и обеспечения поражения легкобронированных наземных объектов.

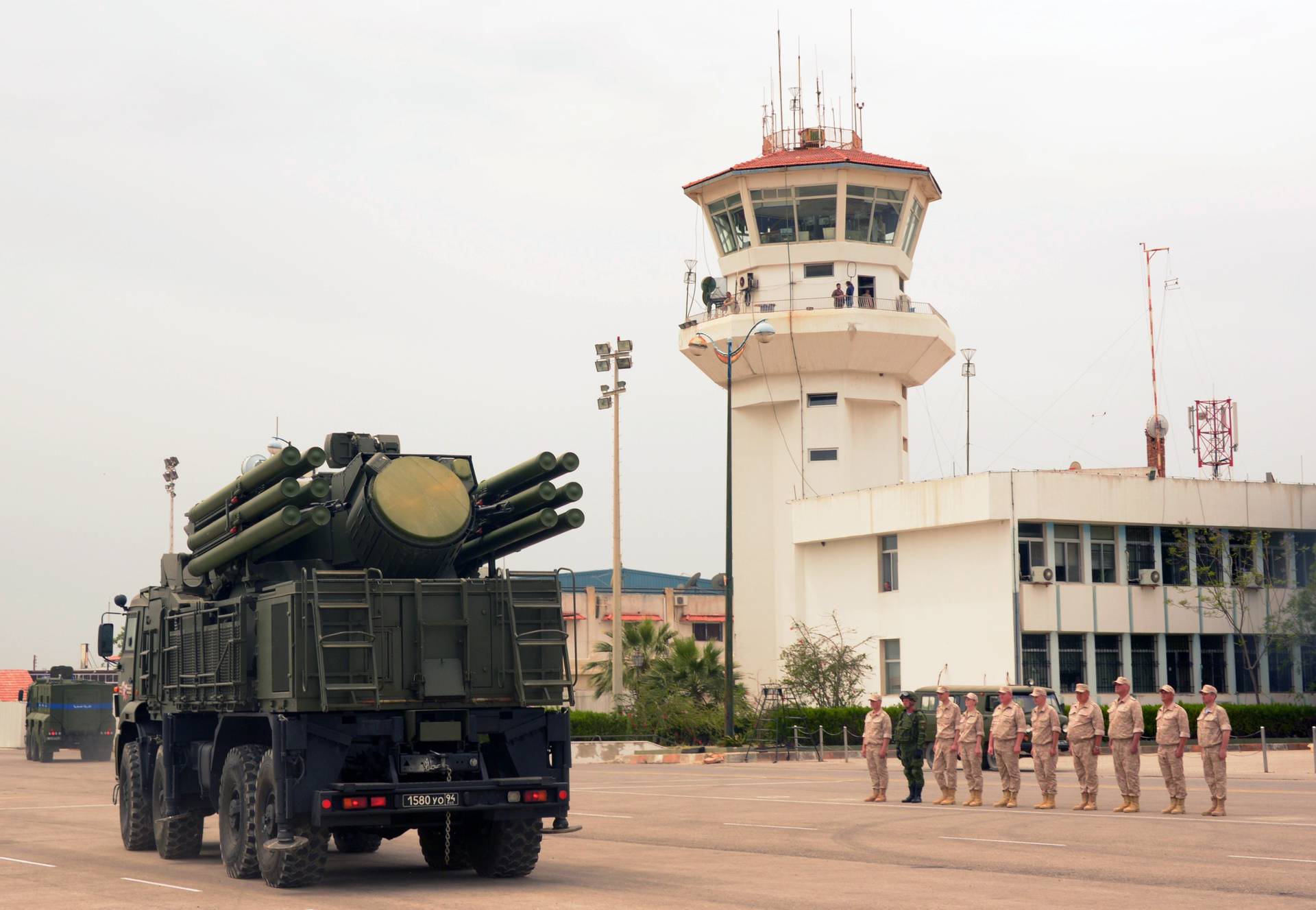

• «Панцирь-С» на репетиции парада Победы на авиабазе Хмеймим в Сирии
• РИА Новости

Как отмечается на сайте госкорпорации «Ростех», комплекс наиболее эффективен при использовании одновременно сразу нескольких «Панцирей». Каждая машина может работать по четырём целям одновременно, поэтому, например, группа из четырёх ЗРПК может поразить уже 16 целей.

Одной из отличительных особенностей этого ЗРПК являются его ракеты, использующие радиокомандное наведение с инфракрасным и радиолокационным слежением. КБП создал недорогие и эффективные снаряды. При этом невысокая стоимость ракеты достигается за счёт того, что на цель её наводит наземный комплекс, а не собственная головка наведения.

«Мы убрали всё лишнее с ракеты, сделав её максимально простой и быстрой. Головка наведения находится не на самой ракете, а на земле, где можно придумать более сложные алгоритмы. В результате мы получили очень недорогой боеприпас. Это принципиально важный момент, учитывая то, как развиваются воздушные средства нападения», — заявлял главный конструктор по зенитной тематике тульского КБП Валерий Слугин.

На каждом «Панцире» установлено по 12 ракет. Помимо ракетного вооружения, на ЗРПК размещены два двухствольных зенитных автомата 2А38М калибра 30-мм, способных поражать «воздушные и наземные цели в зоне по дальности — до 4 км, по высоте — до 3 км», говорится на сайте КБП. Боекомплект насчитывает 1400 снарядов, а темп стрельбы достигает 5 тыс. выстрелов в минуту.

Также по теме

«Такие ракеты перехватить невозможно»: как Россия реализует программу создания гиперзвукового оружия

В России создаётся новая гиперзвуковая ракета большой дальности Х-95. Об этом сообщил начальник Военной академии Генштаба ВС РФ…

Как отмечают в «Ростехе», одним из главных преимуществ «Панциря» является его мобильность. Кроме того, комплекс может работать в широком диапазоне температур и вести огонь на ходу.

«Другое важное преимущество «Панциря» — это его мобильность. Модульный принцип позволяет легко перемещать систему, а также размещать её на любом шасси

При этом климатические условия не становятся препятствием для путешествий «Панцирей»: комплекс способен функционировать при экстремально высоких и низких температурах. Например, в Сирии российские «Панцири» несут боевое дежурство при температуре +50 °С, а в Арктике — при -50 °С», — указано на сайте корпорации.

Стоить отметить, что КБП выпустило несколько модификаций «Панциря» на различных шасси. Наиболее известной является версия на базе грузового автомобиля КамАЗ. Помимо этого, была разработана специальная модификация для Арктики — «Панцирь-СА». На базе «Панциря-С» в КБП была разработана также и морская версия — «Панцирь-МЕ».

• «Панцирь-МЕ»

Данный ЗРПК оснащён восемью зенитными управляемыми ракетами, помимо которых ещё 32 ракеты находятся в подпалубном хранилище. Кроме того, комплекс может вести огонь с помощью двух 30-мм шестиствольных автоматов.

В 2020 году испытания морского «Панциря» прошли на малом ракетном корабле «Одинцово» проекта 22800 «Каракурт».

Модификации

За время разработки и эксплуатации характеристика комплекса «Панцирь» пережили существенные изменения.

• 1994 год – создание и конструирование прототипа Панцирь 1. Первое изделие было сделано на шасси штатного армейского Урала.
• 2005 год – после десятилетнего перерыва продемонстрирован серийный образец ЗРК «Панцирь-С1» с обозначением ЗПРК 96К6, в роле шасси которого выступал КамАЗ-6560. Серийная модель имела следующие характеристики – две пушки: 2А72 и восемь ракет 57Э6Э, а также оптическая система управления оружием. Экспортная машина получила обозначение Э. Характерная особенность – зарубежное шасси MAN-SX45. В роле основного вооружения ЗРК применяет ЗУР-9М311, взятая у комплекса «Тунгуска». Панцирь-С1 БМ 72 – комплекс выполнен с шасси БАЗ. Система в арктическом исполнении получила индекс СА. В качестве шасси применяется транспортер ДТ-30. Боезапас состоит из восемнадцати ракет. По сути «Панцирь-СМ» – это модификация комплекса с улучшенной станцией обнаружения, а также ведения целей. Дальность обнаружения – 75 км, а поражение – до 40 км.

Модификации

По состоянию на 2022 год комплекс «Панцирь» существует в нескольких вариантах:

1. С1-О (2005 г.) Нет РЛС сопровождения, оптическая система одноканальная.
2. С1Э – экспортный вариант с ракетами 9М311. РЛС не установлена, что снижает цену.
3. 2Э (2006 г.). Специальный экспортный вариант с улучшенной РЛС.
4. С1 (2006 г.). Модификация, являющаяся базовой для российской армии. Ракета 57Э6Е.
5. С2 — модернизированный вариант
6. СА – вариант, предназначенный для использования в арктических условиях. Отсутствует пушечное вооружение, но усилено ракетное.
7. СМ (и экспортный вариант С1М) – модификация с повышенной дальностью действия.
8. СМ-СВ – модификация как для сухопутных, так и для десантных войск. Увеличена зона действия, возможно использование двух типов ракет.
9. М и МЕ – корабельные модификации. Предназначены для замены устаревших комплексов «Кортик/Каштан».

Шасси

Мобильные варианты комплекса устанавливаются на следующие виды техники:

• Автомобили «КамАЗ» моделей 6560 и 53958.
• Автомобили MAN-SX45 (экспортный вариант).
• Гусеничное шасси ГМ352М1Е.
• Гусеничное шасси ДТ-30ПМ (для комплекса «Панцирь-СА»).
• Многоцелевое колёсное шасси БАЗ-69092

Тактико-технические характеристики

4.1 Основные характеристики

• Тип: ЗРПК
• Экипаж, ч.: 3
• Масса комплекса, кг: до 30000 (пропорционально шасси)
• Время развёртывания, мин: 8-9
• Время реакции, с: 4-6
• Боезапас: 1400 снарядов, 12 ракет 57Э6-Е.

4.2 Характеристики системы обнаружения

• Радиолокационные станции: 1РС2, 1РС1-1Е
• Тип радиолокационных станций: трёхкоординатная двухдиапазонная
• Тип антенны: фазированная антенная решетка
• Азимут обзора (сопровождение/обнаружение): (от 0 до 82)/45 градусов, благодаря механическому повороту — 360
• Угол места обзора (сопровождение/обнаружение): (от 0 до 82)/45 градусов
• Дальность (ЭПР 2 м²) (сопровождение/обнаружение): 36/30 км
• Оптико-электронная система сопровождения: имеется
• Поле зрения: 1,8 х 2,7 градуса
• Режимы: ручной/автоматический
• Дальность, м: 18000.

4.3 Ракетное вооружение (57Э6-Е)

• Тип: сверхзвуковая двухступенчатая твёрдотопливная
• Наведение: радиокомандное
• Скорость, м/с (средняя на дистанции 18 км/максимальная): 700/1300
• Максимальная скорость цели: 1000 м/с
• Дальность до цели, м: 1200 — 20000
• Высотность цели, м: 15 – 1500
• Длина. см: 320
• Калибр: 170/90 мм
• Масса (с/без ТПК), кг: 94/74,5
• Тип боеголовки: стержневая
• Масса боеголовки, кг: 20
• Масса взрывчатых веществ боеголовки. кг: 5,5.

4.4 Пушечное вооружение (2А38М)

• Тип: зенитный спаренный автомат
• Калибр, мм: 30
• Эффективная максимальная дальность стрельбы, м: 4000
• Суммарная скорострельность: 5000 выстр/мин
• Живучесть ствола: менее 8000 выстрелов
• Тип боеприпасов: бронебойно-зажигательные
• Начальная скорость пули, м/с: 960
• Масса патрона, г: 842
• Масса снаряда, г: 389.

Применение ЗРПК «Панцирь-С1»

Комплекс получил боевое применение во время конфликтов в Сирии и Ираке.

Ирак. Применялся иракской армией. В результате нападения исламистов на иракские военные формирования в 2022 году с использованием беспилотников были задействованы комплекс Панцирь С1. Из восьми целей поражены все при помощи пушечного вооружения, потери среди военных иракской армии – отсутствуют.

Сирия (авибаза Хмейми). ЗРПК использовала сирийская армия, ВКС РФ. Атака на сирийскую авиабазу в 2022 году, на которой базировались воздушные силы России была осуществлена с использованием беспилотников, которые несли взрывчатку, из 80 воздушных целей 40 были уничтожены средствами радиоэлектронной борьбы (РЭБ), а 30 целей подавлено комплексом «Панцирь-С1» с использованием ракетного и пушечного вооружения. Авиабаза не получила ущерба со стороны противника.

Основные тактико-технические характеристики «Панцирь-С1»:

• Боекомплект – 12 ракет, 1400 снарядов.
• Дальность действия – 20 км.
• Масса боевой части ракеты – 20 кг.
• Время развертывания – 5 минут.
• Экипаж – 3 человека.
• Количество сопровождаемых целей – 20.
• Максимальная высота поражения целей – 15 км.
• Время реакции – 4-6 секунд.
• Дальность обнаружения – 36 км.
• Высота поражения – 15 км.
• Минимальная высота поражения – 5 м.
• Калибр – 30 мм.
• Дальность пушечного вооружения – 4 км.
• Вес снаряда – 840 грамм.
• Выносливость ствола 8000 выстрелов.
• Площадь рассеивания – 2 квадратных метра.
• Количество антенн – 3.
• Поле зрения – 2 режима.
• Скорость наведения — 100 градусов в секунду.

Модификации

За время разработки и эксплуатации характеристика комплекса «Панцирь» пережили существенные изменения.

• 1994 год – создание и конструирование прототипа Панцирь 1. Первое изделие было сделано на шасси штатного армейского Урала.
• 2005 год – после десятилетнего перерыва продемонстрирован серийный образец ЗРК «Панцирь-С1» с обозначением ЗПРК 96К6, в роле шасси которого выступал КамАЗ-6560. Серийная модель имела следующие характеристики – две пушки: 2А72 и восемь ракет 57Э6Э, а также оптическая система управления оружием. Экспортная машина получила обозначение Э. Характерная особенность – зарубежное шасси MAN-SX45. В роле основного вооружения ЗРК применяет ЗУР-9М311, взятая у комплекса «Тунгуска». Панцирь-С1 БМ 72 – комплекс выполнен с шасси БАЗ. Система в арктическом исполнении получила индекс СА. В качестве шасси применяется транспортер ДТ-30. Боезапас состоит из восемнадцати ракет. По сути «Панцирь-СМ» — это модификация комплекса с улучшенной станцией обнаружения, а также ведения целей. Дальность обнаружения – 75 км, а поражение – до 40 км.

Вооружение ЗРПК “Панцирь”

Боекомплект включает в себя до 12 ракет 57Е6-Е, а также 1400 снарядов. Машина содержит четыре пушки, которые заслуживают отдельного внимания. Это 30-миллиметровые орудия 2А38М. Многие эксперты называют их лучшими в мире в своем классе. Они отличаются не только высокой точностью, но и скорострельностью — в минуту способны выпустить до 5000 снарядов.

Пушка 2А38М считается лучшей в мире в своем класса

Сверхзвуковые зенитные ракеты, которыми стреляет “Панцирь”, также одни из лучших на сегодняшний день. Они отличаются маневренностью, а также высокой скоростью, которая составляет 1300 метров в секунду. В 2014 году в ходе учений “Панцирь” продемонстрировал способность уничтожения целей, двигающихся со скоростью 1000 м/с.

Добиться высоких характеристик удалось благодаря бикалиберной схеме. Вскоре после пуска ракеты разгонный блок отстреливается, при этом калибр ракеты сильно уменьшается. Это позволяет снизить аэродинамическое сопротивление. Масса боевой части ракеты составляет 16 кг. Каждый “Панцирь”, независимо от модификации, содержит 12 таких ракет.

По оценкам экспертов, ПВО, обеспечиваемое “Панцирем”, в настоящее время не по силам прорвать любыми средствами воздушного нападения. Отсюда возникает вопрос, почему же не все ракеты удается сбить? На этот вопрос мы отвечали ранее. Даже старые ракеты, такие как «Точка-У» иногда могут поразить цель, пролетев мимо средств ПВО.

Кто и почему хочет «уронить» «Панцири»?

Почему критики ополчились именно на этот  ЗРК? Ответ содержится в интервью ТАСС от 29 января 2020 года главного конструктора комплекса «Панцирь» Валерия Слугина:

То есть именно успешное боевое применение «Панцирей» и вызвало шквал критики со стороны конкурентов. Как говорится, «ничего личного – как в Чикаго».

mod.gov.sy
ЗРК «Панцирь» хорошо показал себя в боевых действиях, в том числе в Сирии.

Анализ неаргументированных комментариев по поводу ЗРК «Панцирь» выявил стандартный набор критических замечаний, которые используются нашими оппонентами. Давайте разберёмся, о чём идёт речь.

На вооружении

Известно о портфеле заказов на Панцирь-С1 объёмом $2,5 миллиарда. Исходя из стоимости каждого ЗРПК, это означает общий заказ более 175 единиц.

• Алжир — 12 комплексов Панцирь-С1Э и 250 ЗУР 9М331 поставлены в 2012 году, всего заказано 38 комплексов Панцирь-С1Э и 750 единиц 9М311 в 2006 году (Сумма контракта: более $500 млн.).
• Бразилия — в феврале 2013 год подписано соглашение о намерении в будущем закупить несколько батарей «Панцирь-С1» (от 12 до 18 комплексов)
• Иран — 10 комплексов Панцирь-С1Э, по состоянию на 2012 год
• Марокко — заказано 50 комплексов Панцирь-С1Э.
• Бразилия — намерена приобрести комплексы Панцирь-С1.
• ОАЭ — 44 комплекса Панцирь-С1Э и 1000 единиц 9М311 поставлены из России в период с 2009 по 2011 годы (первоначально, первая поставка планировалась на 2003 год). Снабжение осуществляется в рамках контракта 2000 года, который предусматривает поставку 50 единиц 96К6 и 1000 ракет к ним. Сумма контракта составляет 800 млн.$ (включая частичное финансирование разработки).
• Оман — до 12 комплексов Панцирь-С1Э, по состоянию на 2012 год
• Россия — 28 комплексов на сентябрь 2013. (10 в 2010, 6+6 в 2012 году) (6 в 2013)
• Сирия — 36 комплексов 96К6 и 700 единиц 9М311 поставлено из России в период с 2008 по 2011 годы. Снабжение осуществляется в рамках контракта 2006 года, который предусматривает поставку до 50 комплексов 96К6 и до 700 ракет к ним.

Главные отличия характеристик «Панцирь-С1» от остальных комплексов

Основные отличия комплекса системы ПВО «Панцирь-1» следующие:

• Сочетание пушечного и ракетного вооружения. Иностранные производители разделяют системы ПВО на зенитные и ракетные (первые снимаются с вооружения, так как устарели). Но современные конфликты в Ираке, Сирии и Ливии доказали высокую эффективность пушечного вооружения в борьбе с легкими воздушными аппаратами – БПЛА, сбивать беспилотники ракетой слишком дорого, да и неэффективно, а использование очереди из нескольких снарядов позволяет комплексу массово уничтожать такие цели
• Штатное легкое шасси на основе тягача. Оно обеспечивает высокую скорость передвижения по шоссе, а также проходимость по пересеченной местности с войсками на марше.
• Модульная конструкция шасси и комплекса позволяет устанавливать другое вооружение, дооборудовать комплекс дополнительными модулями. Запас модернизации системы достаточно велик.

Работа комплекса

Особенность комплекса Панцирь-С1 состоит в совмещении многоканальной системы захвата и сопровождения целей с ракетно-артиллерийским вооружением, создающим непрерывную зону перехвата цели от 0 м в высоту и 200 м дальности до 15 км в высоту и 20 км дальности, даже без внешней поддержки.

Режимы работы

До 6 машин Панцирь-С1 могут совместно работать через цифровую сеть связи в различных режимах.

• Одиночные боевые действия: все действия, начиная от обнаружения цели до её перехвата, полностью выполняются единственным комплексом без привлечения других средств.
• Боевые действия в составе батареи: один Панцирь-С1 работает как боевая машина и одновременно как командный пункт. От 3 до 5 Панцирей могут быть подключены к нему и получать целеуказания для последующего выполнения задачи.
• Боевые действия с командным пунктом: командный пункт посылает целеуказания на установки Панцирь-С1 для последующего выполнения задачи.
• Боевые действия в составе батареи с командным пунктом и РЛС раннего предупреждения: командный пункт получает воздушную обстановку от РЛС раннего предупреждения и отсылает целеуказания на установки Панцирь-С1 для последующего выполнения задачи.
• Может работать в автоматическом режиме как в отдельной боевой единице, так и в составе подразделения из нескольких боевых машин.

Система обнаружения, сопровождения и управления огнём

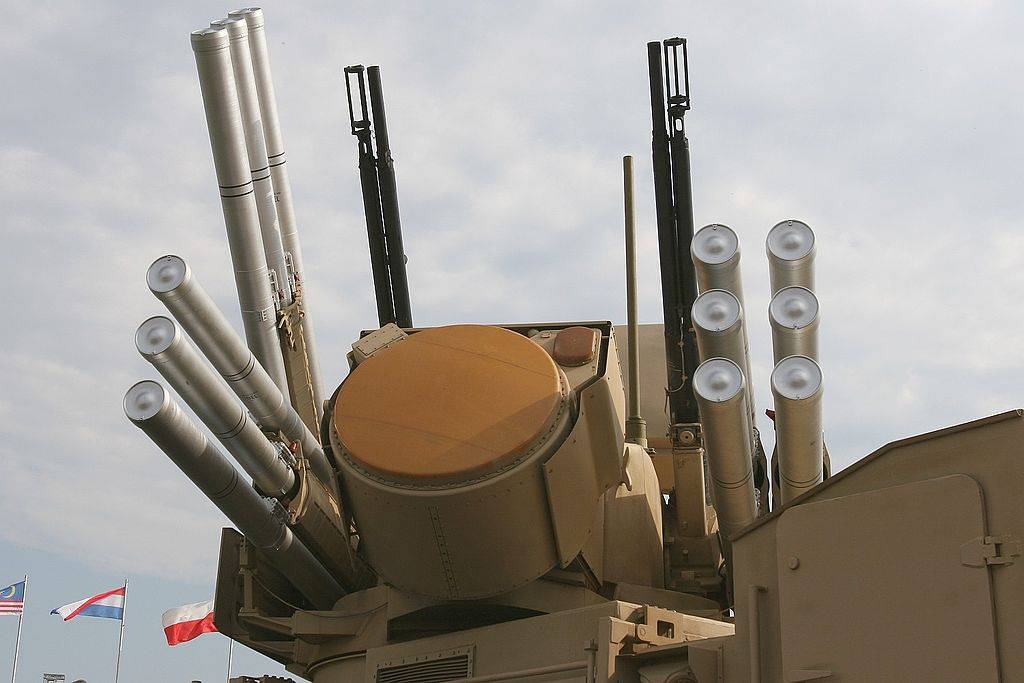

Панцирь-С1 (в центре радар сопровождения целей) — две двуствольные зенитные пушки и 12 ракет земля-воздух, готовых к запуску.

Система управления огнём комплекса Панцирь-С1 включает РЛС (на основе ФАР) обнаружения и две РЛС сопровождения (этот радар сопровождает как цели, так и ракеты земля-воздух, запускаемые комплексом). Для целей с эффективной площадью рассеяния 2 м² дальность обнаружения равна 32-36 км.

Кроме радара, система управления огнём также содержит оптико-электронный комплекс с длинноволновым термическим приёмником (инфракрасный пеленгатор), а также осуществляет цифровую обработку сигналов и автоматическое сопровождение цели. Существует упрощенная и удешевлённая версия Панцирь-С1 для экспорта, которая содержит только оптико-электронную систему управления огнём.

Два независимых средства наведения — радар и оптико-электронная система позволяют осуществлять захват четырёх целей одновременно. Максимальная скорость захвата равна 10 целей в минуту.

Технические характеристики ЗРПК «Панцирь-С1»

Боекомплект: – ЗУР на пусковой установке – выстрелов	12 1400
Зона поражения, м: – ракетным вооружением (дальность) – ракетным вооружением (высота) – пушечным вооружением (дальность) – пушечным вооружением (высота)	1200-20000 10-15000 200-4000 0-3000
Время реагирования, с	4-6
Количество человек в боевом расчете	3
Скорость поражаемых целей, м/с	1000
Производительность, обстрелянных целей в минуту	8-12
Станция обнаружения и целеуказания 1РС1
Дальность обнаружения цели с ЭПР 2м2 , км	36
Диапазон радиальных скоростей обнаруженных целей, м/с	30-1000
Зона обзора: – по азимуту, град – по углу места, град	360 0-60; 0-30; 40-80; 0-25
Период обзора зоны, с	2; 4
Количество одновременно сопровождаемых целей	20
Рабочий диапазон	S
Станция сопровождения целей и ракет
Зона работы: – по азимуту, град – по углу места, град	±45 от -5 до +85
Максимальная дальность обнаружения целей, км: – с ЭПР = 2м2 – с ЭПР = 0,03м2	24 7
Одновременное автосопровождение: – целей – ЗУР	до 3-х до 4-х
Рабочий диапазон	К
Зенитная управляемая ракета 57Э6-Е
Масса, кг – в контейнере – стартовая – БЧ	94 74,5 20
Калибр, мм – стартовой ступени – маршевой ступени	170 90
Длина ракеты, мм	3160
Длина ТПК, мм	3200
Максимальная скорость ракеты, м/с	1300
Средняя скорость полета, м/с: – на 12 км – на 18 км	900 780
Автомат 2А38М (двухствольный)
Калибр, мм	30
Количество	2
Масса снаряда, кг	0,97
Скорость снаряда, м/с	960
Темп стрельбы	1950-2500
Способ управления стрельбой	дистанционное
Возможность эксплуатации, °С	±50

Боевые характеристики

На вооружении у С – 1 находится боекомплект из 12 боеголовок. Зона поражения колеблется от 12 до 20 километров. Боевой расчет машины составляет 3 человека. Оснащен комплекс станцией обнаружения и целеуказания 1РС1, а также станцией сопровождения целей и ракет. Кроме этого следует отметить некоторые факторы касательно зенитной управляемой ракеты 57Э6-Е.

• Масса этого вооружения составляет 94 кг.
• Калибр составляет 170 мм.
• В длину ракета составляет 3160 мм, при этом развиваемая ракетой скорость 1300 метров на секунду.

Помимо этого, на базе Панцирь – С1 находятся два двуствольных автомата 30 мм.

«Панцирь» увеличит зону поражения турецких «лакомых» целей

В следующем году завершится работа над новой версией зенитного ракетно-пушечного комплекса (ЗРПК) «Панцирь-СМ-СВ» для Сухопутных войск и ВДВ Вооружëнных сил России. Оборонительная система будет иметь гусеничное шасси и увеличенную зону поражения. Комплекс оснастят двумя типами зенитных ракет, сообщил «Красной звезде» в опубликованном сегодня, 24 декабря, интервью командующий войсковой ПВО Российской армии генерал-лейтенант Александр Леонов.

Военачальник рассказал ещë о двух новых зенитных системах для Сухопутных войск, чья разработка завершится в 2022 году. Это зенитный ракетный комплекс «Птицелов» с двумя типами ракет. Одна будет наводиться по лазерному лучу, другая — по тепловому излучению цели. И боевая машина для отделения зенитчиков «Тайфун-ПВО». Еë предполагается вооружить как существующими переносными зенитными ракеиными комплексами (ПЗРК) «Игла», «Игла-С» и «Верба» , так и новым, создающимся в рамках опытно-конструкторских работ «Метка».

Командующий войсковой ПВО также коснулся темы борьбы с беспилотными летательными аппаратами (БПЛА).

По его словам, внедряются новые методы управления подразделениями, огневыми средствами и личным составом, совершенствуются новые способы и приёмы действий подразделений и воинских частей, соединений по разведке и огневому поражению беспилотных комплексов.

Российские «Панцири» способны без труда поразить дроны турецкого производства Bayraktar, для них эти беспилотники являются «лакомой» целью, как сообщало EADaily, заявил 19 декабря заместитель начальника зенитных ракетных войск ВКС РФ Юрий Муравкин.

Напомним, в западных СМИ после войны в Карабахе осенью 2022 года появились публикации, где указывалось, что турецкие «Байрактары» «меняют геополитику». Bayraktar TB2 применялся в боевых условиях в Сирии, Ливии и Нагорном Карабахе, в зонах, где интересы Анкары и Москвы значительно расходятся.

Турецкая оборонная компания Roketsan опубликовала 22 апреля анимационный видеоролик, в котором разрабатываемый в Турции высотный дальний беспилотник AKINCI уничтожает цель, напоминающую «Панцирь-С1». В анимационном видео турецкий дрон, оснащённый «умными бомбами» MAM-T, поражает похожую на российский ЗРПК цель в пустынной местности.

Главные отличия характеристик «Панцирь-С1» от остальных комплексов

От других систем ПВО комплекс отличается следующим:

• Сочетание как ракетного, так и пушечного вооружения. Большинство иностранных производителей уделяет мало внимания именно артиллерийскому вооружению, считая, что оно устарело. Однако в условиях современной войны с широким применением БПЛА как раз скорострельные пушки оказываются востребованными: беспилотник проще сбить очередью из нескольких снарядов, чем тратить на него дорогостоящую ракету.
• Шасси высокой проходимости. Оно позволяет как быстро выдвинуться к точке развёртывания, так и сопровождать «Панцирю» колонны на марше.
• Модульная конструкция. Комплекс может быть установлен на другое шасси, само вооружение может меняться в зависимости от поставленных задач. Это делает «Панцирь» гибким инструментом для решения любых проблем с воздушными атаками на поле боя, а также оставляет большой задел для модернизации (что и происходит прямо сейчас).

История создания

Комплекс был разработан как преемник широко известного семейства средств ПВО «Тунгуска». Более того, на этапе проектирования он имел кодовое название «Тунгуска-3».

Работа по созданию «Панциря» началась в конце 80-х – начале 90-х годов. В качестве основы для него были взяты корабельный комплекс «Кортик» (в экспортном варианте «Каштан») и уже существовавшая на тот момент «Тунгуска». Первоначально речь шла о создании мощного, но аэромобильного комплекса ПВО, способного надёжно прикрыть развёртываемый десант или же отдельный объект. Речь даже не шла о создании самоходного комплекса: вопрос о шасси был решён позднее.

В 1994 году прототип «Панциря» был вчерне закончен, в 1995 году его впервые продемонстрировали на выставке «МАКС-1995». Уже в 2000-х годах начались испытания комплекса в том варианте, где он базировался на шасси грузовика «КамАЗ». В 2006-2007 годах программа испытаний была вчерне закончена, с 2012 года «Панцирь» в варианте С1 был взят на вооружение.

Поскольку продолжались усовершенствования, в 2015 году на вооружение поставлен был уже усовершенствованная модель «Панцир-С2». В 2016-м была разработана модификация «Панцирь-СМ», который, по заявлениям разработчиков, способен поражать цели на дистанции до 40 км.

Применение ЗРПК «Панцирь-С1»

Комплекс получил боевое применение во время конфликтов в Сирии и Ираке.

Ирак. Применялся иракской армией. В результате нападения исламистов на иракские военные формирования в 2017 году с использованием беспилотников были задействованы комплекс Панцирь С1. Из восьми целей поражены все при помощи пушечного вооружения, потери среди военных иракской армии – отсутствуют.

Сирия (авибаза Хмейми). ЗРПК использовала сирийская армия, ВКС РФ. Атака на сирийскую авиабазу в 2017 году, на которой базировались воздушные силы России была осуществлена с использованием беспилотников, которые несли взрывчатку, из 80 воздушных целей 40 были уничтожены средствами радиоэлектронной борьбы (РЭБ), а 30 целей подавлено комплексом «Панцирь-С1» с использованием ракетного и пушечного вооружения. Авиабаза не получила ущерба со стороны противника.

 Основные тактико-технические характеристики «Панцирь-С1»:

• Боекомплект – 12 ракет, 1400 снарядов.
• Дальность действия – 20 км.
• Масса боевой части ракеты – 20 кг.
• Время развертывания – 5 минут.
• Экипаж  – 3 человека.
• Количество сопровождаемых целей – 20.
• Максимальная высота поражения целей – 15 км.
• Время реакции – 4-6 секунд.
• Дальность обнаружения           – 36 км.
• Высота поражения – 15 км.
• Минимальная высота поражения – 5 м.
• Калибр – 30 мм.
• Дальность пушечного вооружения – 4 км.
• Вес снаряда – 840 грамм.
• Выносливость ствола 8000 выстрелов.
• Площадь рассеивания – 2 квадратных метра.
• Количество антенн – 3.
• Поле зрения – 2 режима.
• Скорость наведения – 100 градусов в секунду.
