ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

Испытания

Летом 2007 года на полигоне «Капустин Яр» осуществлялись стрельбы по мишеням. Первая цель была уничтожена на скорости 2800 км в час, вторая ракета «Кабан» была обнаружена, после чего сбита на высоте 16 км.

18 февраля 2011 году во время проверки новой техники использовались участие 2 дивизиона 3РС С-400 200-го зенитно-ракетного полка. Тогда цель была сбита на скорости на 550 метров в секунду.

Летом 2012 года командующий войсками ПВО-ПРО войск воздушно-космической обороны России генерал майор А. Дёмин заявил, что новая дальняя ракета для ЗРС С-400 уже прошла испытания и скоро поступит на вооружение.

Летом 2013 года испытания ЗРС С-400 первый раз провели в рамках тактического учения.

Принцип действия С-400

Для обеспечения скрытных координат дивизион всегда находится в движении. После получения боевой задачи пуск ракеты С 400 производится следующим образом:

1. МРЛС 92Н6Е начинает развертывание первым;

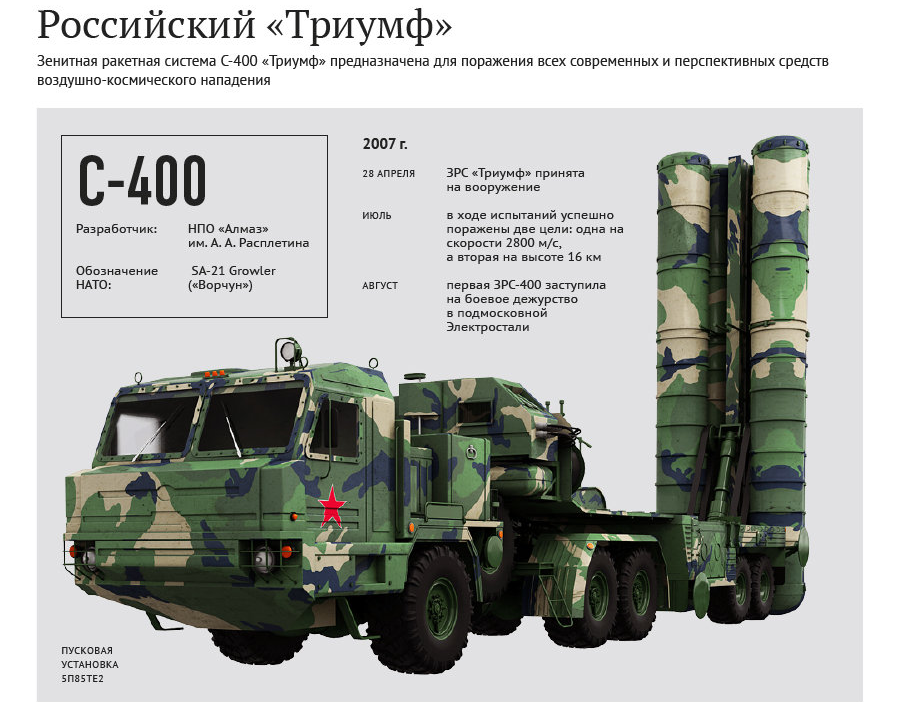

2. ПУ 5П85ТЕ2 в количестве 8 – 12 штук размещаются вокруг станции кольцом на расстоянии в пределах 120 м от него и 500 м друг от друга;
3. РЛС 96П6Е находится за внешним периметром кольца из пусковых установок;
4. ПБУ 55К6Е может находиться в пределах 16 км от кольца ЗРК;
5. РЛК 91Н6Е позиционируется на дистанции 500 – 1000 м от командного пункта.

Для повышения поражающих качеств ракета комплекса С 400 использует «холодный» старт:

1. выбрасывается из контейнера на высоту 35 – 40 м;
2. наклоняется в этот момент в сторону цели;
3. запускается маршевый двигатель;
4. на первых 2/3 маршрута полет корректируется по радио;
5. в последней трети пути включается самонаведение;
6. при необходимости включается режим сверхманевренности до перегрузок 20 – 22 G в зависимости от конкретной модификации боеприпаса.

Особенности конструкции

С-400 спроектирован с использованием самых перспективных и совершенных наработок, поэтому его характеристики существенно превосходят С-300. Большинство процессов осуществляется автоматически, без участия человека.

Для таких целей в КП «Триумфа» располагаются высокопроизводительные ЭВМ. Безусловно, в случае необходимости за контроль могут взяться операторы, из личного состава дивизиона.

ЗРС С-400 «Триумф» находится на шасси колесного типа и высокомобилен. Он может передвигаться по пересеченной местности, даже через трудные участки. Размеры всех элементов комплекса позволяют легко перевозить его морским транспортом и по воздуху.

Выделяют 2 типа шасси для ЗРК: тяжелое и легкое. Их главное отличие заключается в количестве шахт, предназначенных для запуска ракет.

Компьютеры ЗРК «Триумф» хорошо продуманы и могут вести много целей одновременно, несмотря на то, на каких высотах и расстояниях они будут находиться от пусковых установок. При этом запущенная ракета может отпускаться ЗРК до момента его сближения на дистанцию поражения.

Также в состав боеголовок ракет входят компоненты, поражающие воздушную цель большим числом мелких элементов. В результате у цели нет никакого шанса уйти неповрежденной.

Еще одна отличительная черта – «холодный» старт. То есть выпуск ракеты из шахты производится без включения маршевого двигателя. Вначале ракета подбрасывается на высоту 30 м и лишь потом запускается тяга и ракета стартует к цели. Одновременно с этим запускается инерционное управление.

Такой способ запуска ракеты – одна из главных отличий, которой обладает ЗРК С-400 «Триумф». Что касается западных аналогов, то они вылетают из пусковой установки уже с включенным двигателем. Именно поэтому системы «Патриот» часто выглядят, словно их поджигали.

В ожидании «Прометея»

В отличие от семейства С-300, две основные ветви которого — С-300П и С-300В — имеют четкое разграничение по специализации (первая предназначена главным образом для борьбы с самолетами и крылатыми ракетами, вторая — для перехвата оперативно-тактических ракет), С-500 исходно разрабатывается для борьбы со всеми типами средств воздушного нападения, включая гиперзвуковые летательные аппараты и боевые блоки межконтинентальных баллистических ракет. Основной «противосамолетной» ракетой С-500 должна стать «сверхдальняя» 40Н6 с дальностью полета 400 км, по совместительству служащая «топовым» боеприпасом в арсенале С-400. Для перехвата баллистических целей и гиперзвуковых аппаратов разрабатывается семейство ракет 77Н6, корни которого уходят в 9М82 — «большие» ракеты ЗРК С-300В. Считается, что максимальная дальность стрельбы составит до 600 км, а досягаемость по высоте позволит сбивать цели в том числе и в ближнем космосе — что не исключает применения С-500 для борьбы с низкоорбитальными спутниками, активно используемыми, например, для разведки.

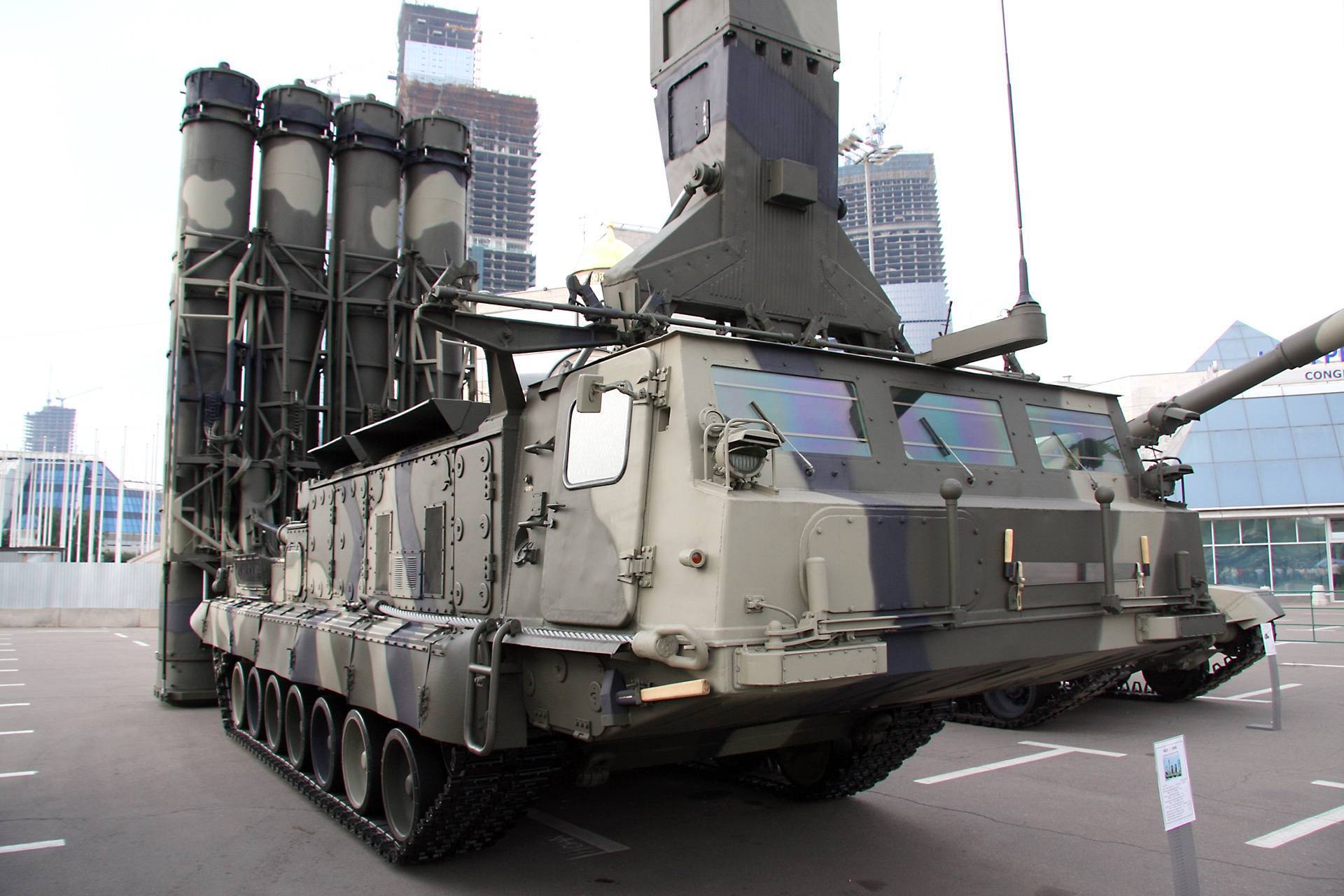

Пусковая установка зенитно-ракетного комплекса С-300В

Проектирование С-500 было запущено на рубеже 1990–2000-х годов, а в начале 2010-х началось производство отдельных опытных узлов системы. В рамках ГПВ на 2011–2020 годы предполагалось, что поставки С-500 в войска начнутся в 2017-м и в общей сложности военные получат 10 дивизионов этой системы.

Позднее сроки были сдвинуты чуть вправо, и сейчас предполагается, что головной дивизион будет готов до начала 2020 года. Серийные поставки, скорее всего, начнутся уже в 2021 году.

Характеристики С-500 позволяют использовать его для задач противоракетной обороны страны, однако создание национальной системы ПРО как таковой в цели российского руководства не входит. По мнению специалистов, речь идет в первую очередь о создании отдельных защищенных зон, обеспечивающих прикрытие особо важных объектов, к которым, помимо столицы, относятся ряд других крупнейших городов — промышленных и транспортных центров, а также позиционные районы стратегических ядерных сил.

ПВО_2

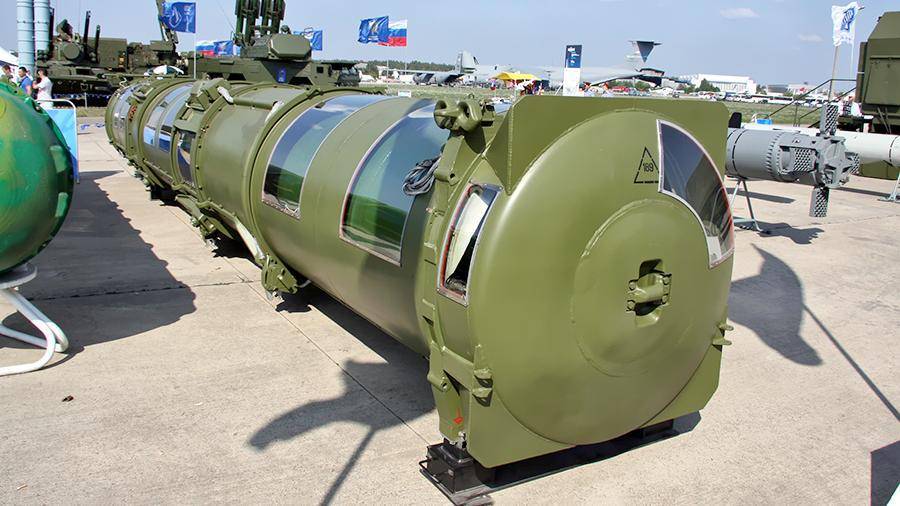

Пусковой контейнер ракеты 9М82 в экспозиции авиасалона МАКС в Жуковском

Фото: commons.wikimedia.org/Vitaly V. Kuzmin

В этой связи можно предполагать, что закупки С-500 вряд ли будут слишком масштабными: скоре всего, речь пойдет о 20–30 дивизионах этой системы, которая будет венчать боевые порядки средств ПВО и ПРО в защищенных районах.

Основные эксплуатанты

По данным справочника Military Balance, составляемого Международным институтом стратегических исследований (IISS), к началу 2018 года ВС СФ располагали 180 пусковыми установками (ПУ) С-300ПМ1/С-300ПМ2 в составе Воздушно-космических сил, 170 ПУ С-300ПС, 20 ПУ С-300В, а также неуточненным количеством С-300В и С-300В4. Кроме того, С-300 стоят на боевом дежурстве примерно в 20 странах, в числе которых Белоруссия, Казахстан, Азербайджан, Армения, Украина, Китай, Иран, Вьетнам, Венесуэла и Алжир. В 2013 году поставка С-300 в Сирию была приостановлена по просьбе Израиля.

ЗРС С-300 никогда не принимали участия в реальных боевых действиях.

Нужен всем

Американцы опасаются российских «Триумфов» не только по причине их эффективности. Издание RealClear Defense отметило, что сегодня многие страны выражают намерение приобрести С-400, а продажа высокотехнологичного оружия лишь диверсифицирует российскую экономику и уменьшает ее зависимость от экспорта нефтегазовых ресурсов. Это никак не играет на руку Соединенным Штатам.

Кто же проявляет заинтересованность в российских ЗРК? Первым был Китай, который дал согласие на закупку шести дивизионных комплектов С-400 вместе со вспомогательным оборудованием. Сумма контракта – $3 млрд. За Китаем последовала Индия, которая собирается приобрести пять полковых комплектов «Триумфов», причем заплатит за них не долларами, а российской валютой – свыше 330 млрд. рублей.

Наконец о подписании контракта на поставку С-400 заявила Турция. Соглашение предусматривает получение Анкарой четырех дивизионов российского комплекса на сумму в $2 млрд. Авторы американского издания Air Force Times выражают обеспокоенность, что использование турецкими военными С-400 совместно с истребителями F-35 может привести к раскрытию секретных технологий «невидимок», в результате чего американские самолеты абсолютно утратят свою эффективность.

В ответ на это американские СМИ попытались напугать Москву тем, что Анкара якобы заключила с Пентагоном соглашение по которому обязалась предоставить американским военным С-400 для детального изучения. Однако МИД Турции опроверг эти заявления, заверив Москву, что представители США к зенитным комплексам не подойдут.

Пентагон оперативно отреагировал на покупку Турцией С-400, обвинив Анкару в предательстве интересов Альянса. США отменили уже подписанные с Турцией договоренности о приобретении ею истребителей-бомбардировщиков пятого поколения F-35, за которые она уже внесла плату в полном объеме. Кроме того, есть информация, что Белый дом готовит для Анкары дополнительные пакеты санкций.

Есть еще одна причина негодования США. Вашингтон сильно уязвило то, что Турция предпочла российское вооружение комплексам Patriot, которые американские оружейники долго сватали своему партнеру по НАТО. Эксперты считают, что такой акт политического неповиновения со стороны Турции имеет смысл лишь в том случае, если приобретаемый товар оправдает себя на все 100%.

На данный момент спрос на российские «Триумфы» настолько большой, что советник президента РФ Владимир Кошин заметил: «Возможности производства не безграничны, за новейшей системой ПВО России выстроились очереди». Среди возможных операторов ЗРК С-400 называются Катар, Саудовская Аравия, Марокко, Ирак, Иран. По сообщению американского канала CNBC, всего на российский зенитный комплекс претендуют 13 стран Юго-Восточной Азии, Африки и Ближнего Востока.

Боевое применение

Летом 2007 года в г. Электросталь Московской области на более дежурство поступил первый дивизион, оборудованный ЗРС С-400 «Триумф». В 2009 году прибавился еще и второй дивизион, который вместе с первым составил 606-й гвардейский зенитный ракетный пол (16 ПУ).

Зимой 2016 года в Электростали сформировали новый ракетный полк ЗРС С-400, которым был заменен 606-й зенитно-ракетный полк 4-й дивизии ПВО.

Осенью 2015 года представитель Воздушно-космических войск России сообщил, что ЗРК из Подмосковья был переброшен военно-транспортной авиацией РФ в Сирию в течение суток.

Весной 2011 года на дежурство заступил второй полк, оборудованный ЗРС С-400 – 210-й Краснознаменный зенитный ракетный пол в поселении Дмитров (2 дивизиона по 8 пусковых установок в каждом).

Зимой 2014 года было сформировано всего пять полков ЗРС С-400: в Подмосковье, на Тихоокеанском и Балтийском флотах, а также в Южном военном округе. В состав каждого пока относилось 2 дивизиона ЗРС С-400 и в каждом по 8 пусковых установок.

7 апреля 2017 года по Сирии были выпущены американские крылатые ракеты BGM-109 «Томагавк» не были поражены системой С-400. Проведение операции спровоцировала негативную реакцию у официальных лиц Российской Федерации. Обозреватели National Interest полностью согласны с тем, что С-400 не использовался после предупрежения о ракетном обстреле со стороны США, поскольку обе ядерные сверхдержавы боялись по ошибке вступить в военную конфронтацию.

Вторая часть обозревателей выделяют общую проблему низколетящих целей. Дело в том, что без ассистированию самолета ДРЛО, такого, как А-50, а также наземные комплексы ПВО, даже не применительно к С-400, не способны наносить удар низколетящим военным объектам за пределами радиогоризонта, который составляет десятки километров с учетом использования вышек для РЛС.

Специальные низковысотные обнаружители могут самостоятельно создавать зоны обнаружения на сверхмалых высотах на большй дальности, включая загоризонтные РЛС, РЛС на аэростатах, удаленные НВО вокруг центра, НВО с воздушным базированием (перехватчик МиГ-31 с 80-х гг. спосбен на самостоятельный преехват, вертолеты). Для прикрытия района около 2000 км2, защищаемого С-400, достаточно собственной зоны, но недостаточно для прикрытия удаленных объектов от дислокации С-400, если только ракета не управляется посредством данных радара самолета ДРЛО, зона защиты от низколетящих целей на сверхмалых высотах – в 10 раз больше.

Противодействием мощной атаке крылатый ракетам является региональная система ПВО с массовым применением рассредоточенных ЗРК ближнего радиуса действия как «Тор» и «Бук», которые создавая множество зон ПВО радиусом нескольких десятков километров против низколетящей целей могут перекрыть полет для них на целой стране. Причем мобильность этих компонентов, в частности «Тора» на бронированной платформе, может вести огонь в движении и не имеющего координат GPS для поражения, делает такое ПВО сложноузявимым для удара крылатыми ракетами по другим самим.

Развертывание таких комплексов, вероятно и запланировано в Сирии в качестве ответных мер от МО РФ, по мнению экспертов. Но принципиальным техническим решением, нивелирующим значение низкого полета крылатых ракет, является уже готовая интеграция С-400 с самолетами раннего предупреждения А-50/50У в режиме целеуказания и командования, где полученное предупреждение от самолета ДРЛО показывает рассредоточенным системам зенитно-ракетного комплекса разобрать секторы обстрела.

Боевая часть ракеты осколочно-фугасная, управляемая с многоточечным инициированием, что позволяет перераспределить высвобождающуюся энергию. Подрыв центральной боевой части производится с симметричным осколочным разлетом, но только в случае поступления информации об отсутствии промаха предварительного разрыва.

Боевое применение

Летом 2007 года в г. Электросталь Московской области на более дежурство поступил первый дивизион, оборудованный ЗРС С-400 «Триумф». В 2009 году прибавился еще и второй дивизион, который вместе с первым составил 606-й гвардейский зенитный ракетный пол (16 ПУ).

Зимой 2016 года в Электростали сформировали новый ракетный полк ЗРС С-400, которым был заменен 606-й зенитно-ракетный полк 4-й дивизии ПВО.

Осенью 2015 года представитель Воздушно-космических войск России сообщил, что ЗРК из Подмосковья был переброшен военно-транспортной авиацией РФ в Сирию в течение суток.

Весной 2011 года на дежурство заступил второй полк, оборудованный ЗРС С-400 – 210-й Краснознаменный зенитный ракетный пол в поселении Дмитров (2 дивизиона по 8 пусковых установок в каждом).

Зимой 2014 года было сформировано всего пять полков ЗРС С-400: в Подмосковье, на Тихоокеанском и Балтийском флотах, а также в Южном военном округе. В состав каждого пока относилось 2 дивизиона ЗРС С-400 и в каждом по 8 пусковых установок.

Осенью 2015 года, после того как Турцией был сбит российский самолет, ЗРС С-400 была установлена в Сирии на российской авиационной базе «Хмеймим» в Латакии. Переброска была выполнена на военно-транспортных самолетах АН-124 «Руслан», взятых на одном из подмосковных полков.

7 апреля 2017 года по Сирии были выпущены американские крылатые ракеты BGM-109 «Томагавк» не были поражены системой С-400. Проведение операции спровоцировала негативную реакцию у официальных лиц Российской Федерации. Обозреватели National Interest полностью согласны с тем, что С-400 не использовался после предупрежения о ракетном обстреле со стороны США, поскольку обе ядерные сверхдержавы боялись по ошибке вступить в военную конфронтацию.

Вторая часть обозревателей выделяют общую проблему низколетящих целей. Дело в том, что без ассистированию самолета ДРЛО, такого, как А-50, а также наземные комплексы ПВО, даже не применительно к С-400, не способны наносить удар низколетящим военным объектам за пределами радиогоризонта, который составляет десятки километров с учетом использования вышек для РЛС. Специальные низковысотные обнаружители могут самостоятельно создавать зоны обнаружения на сверхмалых высотах на большй дальности, включая загоризонтные РЛС, РЛС на аэростатах, удаленные НВО вокруг центра, НВО с воздушным базированием (перехватчик МиГ-31 с 80-х гг. спосбен на самостоятельный преехват, вертолеты). Для прикрытия района около 2000 км2, защищаемого С-400, достаточно собственной зоны, но недостаточно для прикрытия удаленных объектов от дислокации С-400, если только ракета не управляется посредством данных радара самолета ДРЛО, зона защиты от низколетящих целей на сверхмалых высотах – в 10 раз больше. Противодействием мощной атаке крылатый ракетам является региональная система ПВО с массовым применением рассредоточенных ЗРК ближнего радиуса действия как «Тор» и «Бук», которые создавая множество зон ПВО радиусом нескольких десятков километров против низколетящей целей могут перекрыть полет для них на целой стране. Причем мобильность этих компонентов, в частности «Тора» на бронированной платформе, может вести огонь в движении и не имеющего координат GPS для поражения, делает такое ПВО сложноузявимым для удара крылатыми ракетами по другим самим. Развертывание таких комплексов, вероятно и запланировано в Сирии в качестве ответных мер от МО РФ, по мнению экспертов. Но принципиальным техническим решением, нивелирующим значение низкого полета крылатых ракет, является уже готовая интеграция С-400 с самолетами раннего предупреждения А-50/50У в режиме целеуказания и командования, где полученное предупреждение от самолета ДРЛО показывает рассредоточенным системам зенитно-ракетного комплекса разобрать секторы обстрела.

Основные характеристики

• Скорость цели максимальная, км/с – 4,8
• Дальность обнаружения, км – 600

Границы зоны прикрытия по дальности, км:

• максимум – 400
• минимум – 2.

Границы зоны прикрытия по высоте от аэродинамических целей (км):

• максимум – до 30 (ракетой 40Н6Е) / до 27 (ракетами 48Н6ДМ)/ до 35 (ракетами 9М96М)
• минимум – 0,005

Границы зоны прикрытия по дальности от всех доступных баллистических ракет, км

• максимум – 60
• минимум – 5.
• Обстреливаемых одновременно целей максимум – 80 (10 целей каждый ЗРК, всего до 8 ЗРК под общим управлением) (до 2012 г. — 36 (6 ЗРК по 6 целей))
• Наводимых на цели ракет максимум – 160 (20 ракет каждый ЗРК, всего до 8 ЗРК под общим управлением)
• Готовность, минут – 0,6 из режима ожидания / развёрнутый на местности 3
• Непрерывной работы часов – 10 000

Срок службы, лет:

• компонентов – минимум 20.
• ракет – 15.

Не конкурент

С-400 практически единогласно признан лучшей зенитно-ракетной системой в мире, хотя всегда найдутся те, кто заостряет внимание на слабых местах российского комплекса. Так, эксперты частной аналитической компании Stratfor отметили уязвимость С-400 в случае их применения вне интегрированных систем ПВО, а также низкую эффективность против низколетящих ракет

В остальном С-400 – безоговорочный лидер. Российские и зарубежные эксперты в один голос заявляют, что эта система доказала свое превосходство над всеми остальными. Вольфганг Рихтер, эксперт по вооружениям Фонда науки и политики в Берлине, отмечает, что ЗРК С-400, входящий в число лучших продуктов на международном рынке, безусловно превосходит американские системы «Пэтриот», которые стоят на вооружении в Германии.

Американское издание Wall Street Journal выражает мнение, что комплексы С-400 несут непосредственную угрозу военному доминированию США и заставляют Пентагон смириться с тем, что натовская авиация уже не может себя комфортно чувствовать там, куда поставлено это вооружение. По словам авторов издания, особенно ограничивает зону действия Соединенных Штатов кольцо противовоздушной обороны, созданное Россией у берегов Сирии, вдоль границ Восточной Европы и на Дальнем Востоке.

В свое время американские спецслужбы проявляли повышенный интерес к технологиям, применяемый в разработке С-300, и сегодня их не меньше интересует новое поколение российского ЗРК. Это объяснимо, ведь их собственные зенитно-ракетные системы «Пэтриот» уступают российским как по дальности полета, так и по высоте поражения целей. «Пэтриоты» также имеют существенные ограничения по скорости и точности запусков, недаром за ними закрепилось обидное прозвище Holey («Дырявые»).

История создания ЗРК С-400

Разработкой ОАО «НПО Алмаз» полностью разрабатывался ЗРК С-400. Этот комплекс рассчитан на использовании самых разных условий: ночью или днем, при радиоэлектронной борьбе и в различных климатических зонах. Прежде всего, он нацелен на борьбу с ракетами разных классов и самолетами противника. ЗРК способен уничтожать быстролетящие цели на расстоянии 400 км.

В конце 80-х гг. появилась острая необходимость в комплексе, который бы смог поражать быстролетящие цели до 400 км. Изначально для таких целей планировалось выполнить модернизации устаревших установок С-200, но через время приняли решение создать новую систему. В качестве основы использовался комплекс С-300П. По требованию военных заказчиков характеристика С-400 дорабатывалась в ходе промежуточных испытаний.

По характеристикам используемые С-400 ракеты демонстрируют более чем двукратную эффективность, по сравнению с зарубежными аналогами – «Патриот» и «Астер».

Большинство испытаний новых ракет для перспективного комплекса осуществлялись на территории полигона Капустин Яр. Основные тесты прошли в 2001 году, а через пять лет выполнили результативные испытания ракеты, способной поразить и разрушить боеголовку баллистической цели.

На этом же полигоне в 2008 году проверились первые боевые стрельбы С-400. Цель двигалась со скоростью 2,8 км в секунду, но комплекс смог успешно ее перехватить и уничтожить. По завершению испытаний С-400 был принят на вооружение ПВО.

Их высокая дальность действия позволяет контролировать самолеты военно-воздушных сил Норвегии. Часть изготовленных С-400 отправляются на экспорт.

Экспортные поставки

В настоящее время С-400 стоят на вооружении только в ВС РФ. Представители Минобороны РФ заявляли, что поставки “Триумфов” Белоруссии и Казахстану могут начаться “после 2015 г.”, официально о фактах таких поставок не сообщалось.

25 ноября 2015 г. помощник президента РФ по вопросам военно-технического сотрудничества Владимир Кожин рассказал представителям СМИ, что ведутся переговоры о поставке С-400 в КНР. В марте 2016 г. гендиректор госкорпорации “Ростех” Сергей Чемезов сообщил, что Китай перечислил аванс за поставку ЗРС. 26 апреля 2017 г. пресс-служба Федеральной службы по военно-техническому сотрудничеству России (ФСВТС) подтвердила начало исполнения контракта.

15 октября 2016 г. РФ и Индия подписали соглашение о поставках С-400 “Триумф” в эту страну.

В ноябре 2016 г. стало известно о переговорах Турции и РФ по вопросу закупки С-400. В марте 2017 г. Чемезов сообщил, что турецкая сторона высказала пожелание получить от России кредит на приобретение вооружения, в том числе С-400. О готовности РФ поставить Турции ЗРС С-400 заявил 1 июня 2017 г. президент РФ Владимир Путин.

Что входит в состав ЗРК С-300 В

1. Командный пункт 9С457
2. РЛС кругового обзора «Обзор-3» 9С15М
3. РЛС программного обзора «Имбирь» 9С19М2.
4. Станция наведения ракет 9С32.
5. Пусковые установки: 9А82 (9А82М) – с 2 ЗУР 9М82 (9М82М), с 4 ЗУР 9М83 (9М83М).
6. Пускозаряжающие установки: 9А84 (9А84М) и 9А85 (9А85М).
7. Технические средства:

• средства техобслуживания и ремонта – машины техобслуживания (1Р15, 9В879-1, 9В868-1), машины технического обслуживания и ремонта (1Р16, 9В898-1), групповой ЗИП 9Т447-1;
• средства ракетно-технического обеспечения – тяжелое оборудование 9Т325, АКИПС 9В91, транспортные машины;
• учебно-тренировочные средства – тренировочное устройство 9Ф88 для совершенствования расчета МСНР 9С32, учебно-действующая ЗУР, габаритно-весомые макеты ЗУР.

Техкординатная РЛС кругового обзора (9С15МВ2Э, 9С15МТ2Э, 9С15М2) типа «Обзор-3» сантиметрового диапазона выступает для контроля воздушного пространства, выявления и сопровождения разных типов аэродинамических целей на отдаленности до 250 км, крылатых и тактических баллистических ракет, их распознавания и опознавания, выдачи радиолокационных данных на КП зенитной системы.

Технические характеристики

— Дальность поражения аэродинамических целей — от 3 до 250 км;

— Дальность поражения тактических баллистических целей — от 5 до 60 км;

— Высота поражения целей — от 2 до 27 км;

— Скорость поражаемых целей — до 4 тыс. 800 м/сек;

— Число одновременно обстреливаемых целей — до 36 (до 6 одним ЗРК);

— Число одновременно наводимых ракет — 72. Система может выборочно работать с использованием не менее 5 типов ракет разной стартовой массы и дальности пуска — таким образом создается эшелонированная оборона;

— Время развертывания системы из походного состояния — 5-10 мин, время приведения в боевую готовность из развернутого состояния — 3 мин;

— Эксплуатационный срок службы наземных систем — не менее 20 лет, зенитных управляемых ракет — не менее 15 лет.

8 апреля 2021 г. замглавкома Воздушно-космических сил (ВКС) России генерал-лейтенант Виктор Гуменный сообщил журналистам, что на вооружение в РФ стали поступать ракеты для С-400, способные «уничтожать цели в ближнем космосе, на больших дальностях и больших скоростях».

Cостав ЗРС C-400 “Триумф”

РЛС обнаружения целей кругового обзора типа 64Н6
РЛС обнаружения целей секторного обзора типа 76Н6
новая РЛС с дальностью обнаружения целей около 600 км.
РЛС наведения на цель типа 36Н6.
Многофункциональная РЛС управления 36Н6 и РЛС
обнаружения 64Н6.
Средства управления типа 83М6, в состав которого входит вычислительный комплекс
серии “Эльбрус”

Новый ВК способен, после получения данных от РЛС,
определить тип и характер целей, после чего выделить из группы целей наиболее
опасные и распределить по важности.
Пусковые установки в количестве от 8 до 12 штук типа 5П85С и 5П85Т, которые
также используются в ЗРК С-300ПМУ. . Зенитные ракеты 48Н6Е и 48Н6Е2 существующих ЗРК С-300ПМУ, а также ракеты 9М96Е
и 9М96Е2 и ракета сверхбольшой дальности с неизвестным индексом разработки МКБ
“Факел” (генеральный конструктор В

Светлов).

Зенитные ракеты 48Н6Е и 48Н6Е2 существующих ЗРК С-300ПМУ, а также ракеты 9М96Е
и 9М96Е2 и ракета сверхбольшой дальности с неизвестным индексом разработки МКБ
“Факел” (генеральный конструктор В. Светлов).

В другом варианте снаряжения пусковой установки – четыре транспортно – пусковых контейнера с четырьмя ракетами типа 9М96Е или 9М96Е2 в каждом. Данные ракеты На одной пусковой установке могут размещаться четыре ракеты сверхбольшой дальности
(до 400 км), предназначенные для замены ракет комплекса С-200Д “Дубна”
и поражения самолетов ДРЛО, воздушных командных пунктов, самолетов РЭБ, стратегических
бомбардировщиков и баллистические цели с максимальной скоростью более 3000 м/с.
Она сможет уничтожать самолеты за пределами радиовидимости наземных локаторов
наведения. Необходимость поражения загоризонтных целей потребовала установки
на ракете принципиально новой головки самонаведения (ГСН), разработанной ЦКБ
“Алмаз”, которая может работать как в полуактивном, так и в активном
режиме. В последнем случае ракета после набора высоты по команде с земли переводится
в режим поиска и, обнаружив цель, наводится на нее самостоятельно.

способны поражать все существующие и перспективные ракетные и авиационные средства
на средних дистанциях. Дальность стрельбы её экспортной модификации – 120 км.
Вариант 9М96 для российских ПВО будет поражать цели на несколько большем расстоянии.
Ракета оснащается активной головкой самонаведения, имеет очень малую нижнюю
границу зоны поражения – 5 м и высокую вероятность поражения целей в одном пуске
(0,9 для пилотируемых и 0,8 для беспилотных маневрирующих ЛА). В ракете 9М96
реализовано газодинамическое управление на траектории, которое позволяет ей
маневрировать на высоте до 35 км с перегрузкой свыше 20g, что значительно повышает
эффективность поражения баллистических ракет средней и малой дальности.
Использование нескольких типов ракет, обладающих различной стартовой массой
и дальностью пуска, позволяет создавать эшелонированную оборону.
Полигонные испытания ЗРК C-400 проводились на полигоне Капустин Яр с начала
1999 года по май 2003 года. Система C-400 создавалась кооперацией разработчиков,
в которую входят центральное КБ “Алмаз”, Машиностроительное КБ “Факел”,
Новосибирский НИИ измерительных приборов, КБ специального машиностроения и другие
предприятия.

Технические характеристики ЗРК С-400 “Триумф”
Дальность обнаружения цели, км	600
Количество одновременно сопровождаемых трасс целей	до 300
Зона обзора РЛС (азимут х угол места, град:             – аэродинамические цели             – баллистические цели	360 х 14 60 х 75
Зона поражения по дальности, км:             – аэродинамические цели             – баллистические цели	2-240 7-60
Высота поражаемой цели, км:             – минимальная             – максимальная	0.01 30
Максимальная скорость поражаемой цели, м/c	4800
Количество одновременно обстреливаемых целей (полным составом ЗРС)	36
Количество одновременно наводимых ракет (полным составом ЗРС)	72
Время развертывания ЗРС с марша, мин	5-10
Время приведения средств системы в боевую готовность из развернутого состояния, мин.	3
Наработка средств системы до капитального ремонта, ч	10000
Эксплуатационный срок службы, лет:             – наземных средств             – зенитных управляемых ракет	не менее 20 15
